千斤顶零件图

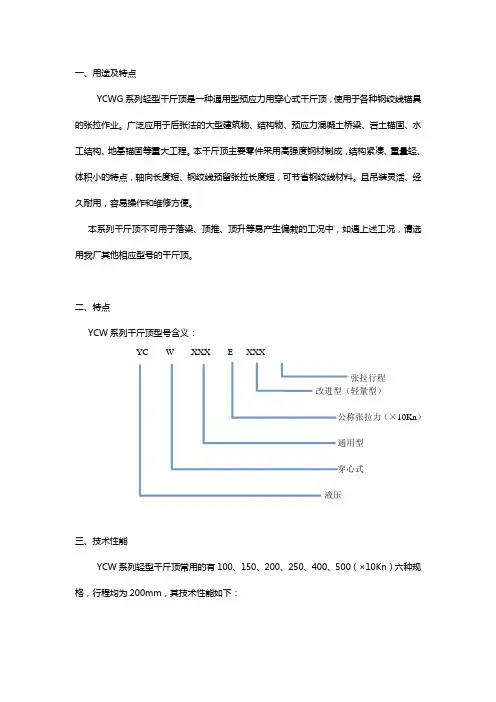

一、用途及特点YCWG系列轻型千斤顶是一种通用型预应力用穿心式千斤顶，使用于各种钢绞线锚具的张拉作业。

广泛应用于后张法的大型建筑物、结构物、预应力混凝土桥梁、岩土锚固、水工结构、地基锚固等重大工程。

本千斤顶主要零件采用高强度钢材制成，结构紧凑、重量轻、体积小的特点，轴向长度短、钢绞线预留张拉长度短，可节省钢绞线材料。

且吊装灵活、经久耐用，容易操作和维修方便。

本系列千斤顶不可用于落梁、顶推、顶升等易产生偏栽的工况中，如遇上述工况，请选用我厂其他相应型号的千斤顶。

二、特点YCW系列千斤顶型号含义：YC W XXX E XXX张拉行程改进型（轻量型）公称张拉力（×10Kn）通用型穿心式液压三、技术性能YCW系列轻型千斤顶常用的有100、150、200、250、400、500（×10Kn）六种规格，行程均为200mm，其技术性能如下：公称张拉力（KN）公称油压（Kg）张拉活塞面积（m²）回程活塞面积（m²）回程油压（mpa）穿心孔径（mm）张拉行程（mm）主机质量（kg）主机外形尺寸（mm）定位螺母止口尺寸活塞止口尺寸YCW60B 600 52 1.15×10-2 0.41×10-2 ≤25 Φ60 200 33 Φ170×340 Φ102 Φ95 YCW1009921 52 1.91×10-2 0.78×10-2 ≤25 Φ76 200 65 Φ216×350 Φ149 Φ130 YCW1501511 50 3.03×10-2 1.60×10-2 ≤25 Φ102 200 106 Φ280×366 Φ170 Φ156 YCW2001960 52 3.77×10-2 1.84×10-2 ≤25 Φ104 200 135 Φ310×368 Φ196 Φ176 YCW2502480 54 4.59×10-2 2.80×10-2 ≤25 Φ140 200 162 Φ350×369 Φ210 Φ186 YCW3003000 52 5.773×10-2 3.13×10-2 ≤25 Φ148 200 217 Φ385×370 Φ250 Φ216 YCW3503497 54 6.48×10-2 3.46×10-2 ≤25 Φ175 200 268 Φ410×390 Φ252 Φ252 YCW4003955 52 7.61×10-2 4.60×10-2 ≤25 Φ175 200 278 Φ440×390 Φ252 Φ252 YCW5004924 49 10.05×10-2 4.77×10-2 ≤25 Φ196 200 385 Φ400×390 Φ302 Φ302 YCW6006050 50 1.21×10-2 3.82×10-2 ≤25 Φ196 200 590 Φ530×426 Φ302 Φ302 YCW6506500 50 13.13×10-2 6.29×10-2 ≤25 Φ240 200 617 Φ575×465 Φ362 Φ362 四、基本构造本千斤顶主要以三个部分组成，一是由油缸、穿心套、定位螺母、大堵头、后密封板、后压紧环及密封件组成的“不动体”；二是由活塞及其密封件组成的“运动体”；三是便于吊运的提手部分。

根据零件图拼画装配图
题目：根据千斤顶零件图画装配图
作业指导:
2.要求尺规作图
底座与螺套5.先画底稿，最后检查、加粗。

螺旋杆与绞杠螺旋杆和顶垫螺套与螺旋杆 1.零件间配合关系分析
3.A3图幅竖向,比例1:1
4.合理布图,留出标题栏、明细栏、尺寸、序号的标注空间。

千斤顶画法
图框格式
工具用法
工作原理
千斤顶工作原理
工作原理
此千斤顶是利用螺纹传动来
顶起重物的起重或顶压工具。

用一绞杠使螺旋杆在螺套中
转动，而螺套镶在底座里，并用
螺钉定位。

在螺旋杆的一端球面
上，套装一个顶垫并加装一个螺
钉，使其不脱落。

绞杠转动时，
螺旋杆做旋转运动的同时做轴向
移动。

工作原理动画拆装动画
千斤顶工作演示
千斤顶拆装演示
1.底座与螺套
两面未接触
画两条线
两配合面
画一条线
2.螺套与螺旋杆
两面未接触
画两条线
内外螺纹
旋合部分
按外螺纹绘制
球面配合
画一条线
两面未接触
画两条线3.螺旋杆与顶垫
球面配合
画一条线
两面未接触
画两条线
3.螺旋杆与顶垫
两面未接触
画两条线
局部剖出孔
4.螺旋杆与绞杠。
