幻灯片1

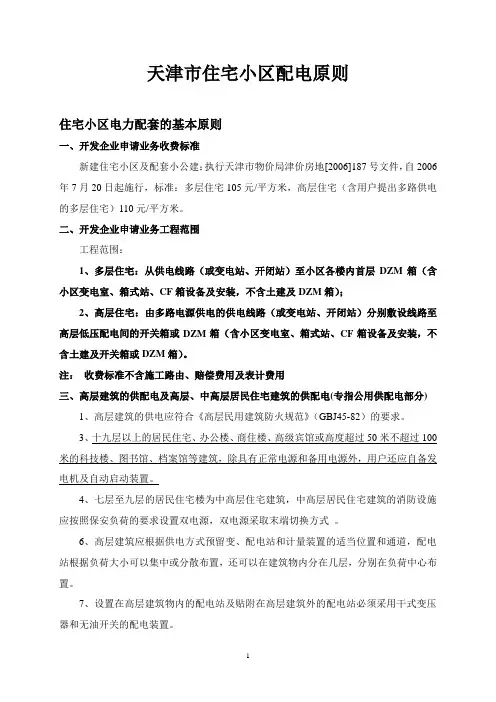

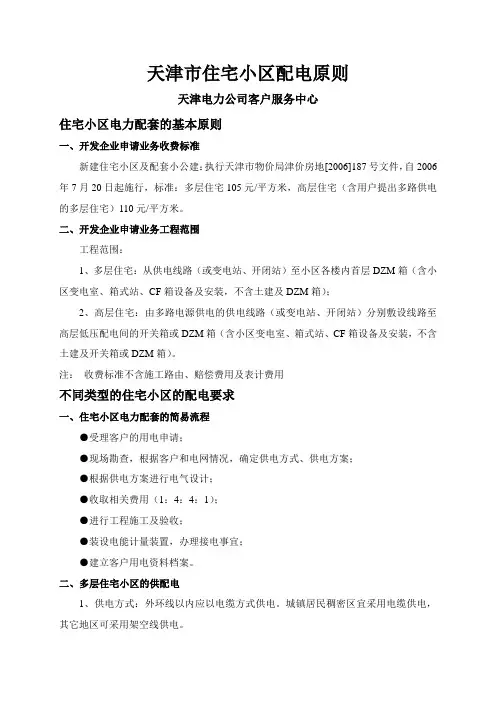

住宅小区配电原则
--天津电力公司客户服务中心
幻灯片2
主要内容
住宅小区电力配套的基本原则
不同类型的住宅小区的配电要求
幻灯片3
住宅小区电力配套的基本原则
开发企业申请业务收费标准
新建住宅小区及配套小公建：
执行天津市物价局津价房地[2006]187号文件，自2006年7月20日起施行，标准：多层住宅105元/平方米，高层住宅（含用户提出多路供电的多层住宅）110元/平方米
幻灯片4
住宅小区电力配套的基本原则
开发企业申请业务工程范围
工程范围：
①多层住宅：从供电线路（或变电站、开闭站）至小区各楼内首层DZM箱（含小区变电室、箱式站、CF箱设备及安装，不含土建及DZM箱）
②高层住宅：由多路电源供电的供电线路（或变电站、开闭站）分别敷设线路至高层低压配电间的开关箱或DZM箱（含小区变电室、箱式站、CF箱设备及安装，不含土建及开关箱或DZM箱）。
注：收费标准不含施工路由、赔偿费用及表计费用
幻灯片5
住宅小区电力配套的基本原则
住宅小区电力配套的简易流程：
●
受理客户的用电申请；
现场勘查，根据客户和电网情况，确定供电方式、供电方案；
根据供电方案进行电气设计
收取相关费用（1：4：4：1）；
进行工程施工及验收
装设电能计量装置，办理接电事宜；
建立客户用电资料档案。
●
幻灯片6
不同类型的住宅小区的配电要求
多层住宅小区的供配电
●
供电方式：外环线以内应以电缆方式供电。城镇居民稠密区宜采用电缆供电，其它地区可采用架空线供电。
●
新建居民区公用配电变压器最终装接容量，按建筑面积每平方米50瓦确定。
幻灯片7
不同类型的住宅小区的配电要求

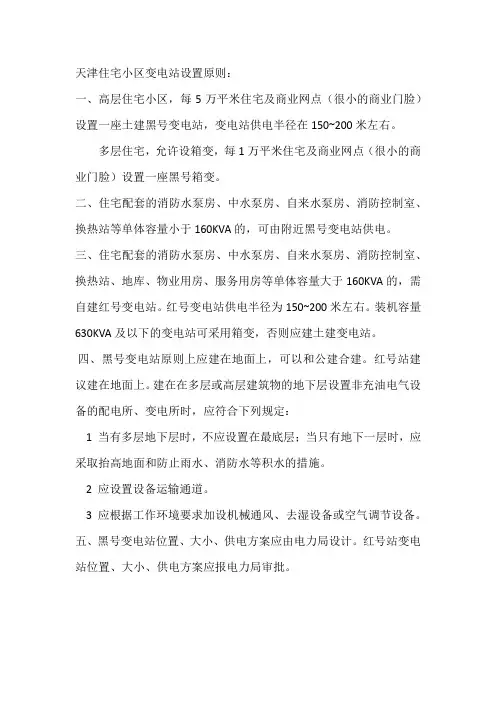

配电站
●
多层新建住宅区采用土建配电站或预装式配电站供电。土建站原则上独立设置。在满足电气相关要求、防火要求时,也可进入建筑物内设置，宜与区内的公建设施相结合综合考虑。10千伏线路内正常运行方式下的解合环点宜设在土建站内，一般建筑面积5万平方米的建筑群内设置一个土建配电站(小区整体考虑)。建筑面积小于5万平方米的建筑群允许采用预装式配电站方式供电。多层住宅区内的10千伏中压配电网必须采用环网接线。
●
配电站的选址：参照供电半径的要求（150米），应接近负荷中心、满足末端客户的电压质量。
幻灯片8
不同类型的住宅小区的配电要求
多层居民住宅楼采用一户一表计量方式。
●
楼内主干线配置:每个住宅楼门采用三相四线制供电，楼内干线采用截面积为50 平方毫米的铜芯聚氯乙烯绝缘导线。四层以下允许采用35平方毫米的铜芯聚氯乙烯绝缘导线。楼内首层距地米处设暗装式进线接线箱一个，作为进楼电缆与楼内主干线的连接。●
表前线配置：楼内每层距地米处设表前线T接箱一个。作为表前线连接箱。
幻灯片9
不同类型的住宅小区的配电要求
楼内干线为三相四线制，按层分相平衡配置三相负荷。相线颜色分别为黄、绿、红，零线为黑色。进线接线箱与表前线T接箱应设在楼内同一垂直轴线位置。
电能表及安装原则：一户一表电能计量表分层集中安装。推荐使用首层集中安装方式。
电能表箱一律安装在表前线T接箱两侧，表箱内每具电能计量表后安装具备过电压、限
流保护功能的断路器（漏电保护器设在居民住宅室内）。单户容量超过12千瓦时，宜三相供电
幻灯片10
不同类型的住宅小区的配电要求
高层建筑的供配电及高层、中高层居民住宅建筑的供配电(专指公用供配电部分)
1.高层建筑的供电应符合《高层民用建筑防火规范》（GBJ45-82）的要求。
2.十层至十八层的居民住宅、办公楼、商住楼、高级宾馆（包括底商设置服务网点的高层住宅）以及高度超过24米小于50米）的民用建筑，除正常电源外还应供给备用电源。。有特殊要求的高级宾馆也可以按照一类负荷配置电源。
3.十九层以上的居民住宅、办公楼、商住楼、高级宾馆或高度超过50米不超过100 米的科技楼、图书馆、档案馆等建筑，除具有正常电源和备用电源外，用户还应自备发电机及自动启动装置。。
幻灯片11
不同类型的住宅小区的配电要求
4. 七层至九层的居民住宅楼为中高层住宅建筑，中高层居民住宅建筑的消防设施应按照保安负荷的要求设置双电源，双电源采取末端切换方式。
5.工矿企业、机关以及高层建筑内用于生产管理、消防、通讯等的计算机应急电源，应以蓄电池组和不间断电源解决。
6.高层建筑应根据供电方式预留变、配电站和计量装置的适当位置和通道，配电站根据负荷大小可以集中或分散布置，还可以在建筑物内分在几层，分别在负荷中心布置。
幻灯片12
不同类型的住宅小区的配电要求
7.设置在高层建筑物内的配电站及贴附在高层建筑外的配电站必须采用干式变压器和无油开关的配电装置。
8.高层建筑物内的配电室、变压器室、千伏配电室等必须有火灾报警装置和相适应的自动灭火装置。
9.高层住宅楼中的重要负荷，包括电梯、泵房、消防设施、事故照明等，均应双电源供电。接线方式：10千伏采用双环网接线，千伏侧，单母线分段设母联开关。
幻灯片13
不同类型的住宅小区的配电要求
10.对楼内(公用)配电站的站址要求
综合性要求：建筑面积一万平方米以上、独立建设的高层建筑其配电站应楼内设置，宜设置在首层。特殊条件下，建筑具备负二层时，配电站允许在楼内负一层设置，但必须具有独立的维护和电气设备搬运通道。楼内设置的配电站应满足配电设备的消防、通风、防水、降低噪音、电磁屏蔽、搬运、维护通道等要求。
单座建筑面积一万平米以上的高层建筑群，当规划已设置站址及供电半径满足要求条件下，或建筑面积一万平米以下的独立高层住宅，公用配电站在楼内不具备条件时，允许单独设置配电站。
幻灯片14
不同类型的住宅小区的配电要求
电气对土建的一般要求：
地面的平均静荷载：配电变压器：1500公斤/平方米。10千伏开关柜：600公斤/平方米。
