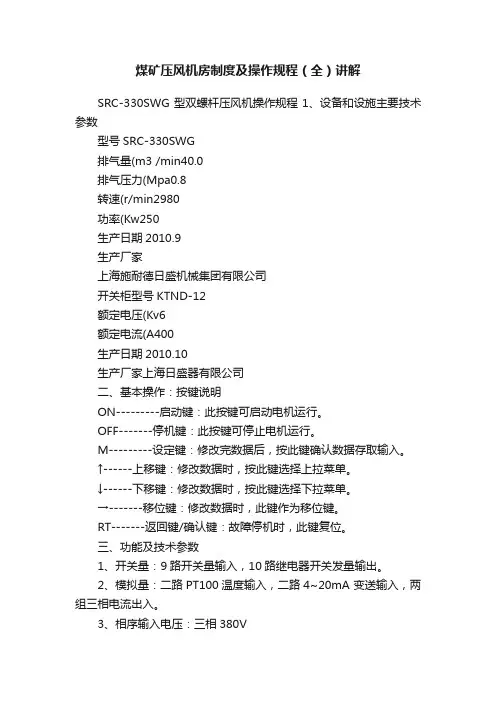

SRC-330SWG型双螺杆压风机操作规程1、设备和设施主要技术参数
型号SRC-330SWG
排气量(m3 /min40.0
排气压力(Mpa0.8
转速(r/min2980
功率(Kw250
生产日期2010.9
生产厂家
上海施耐德日盛机械集团有限公司
开关柜型号KTND-12
额定电压(Kv6
额定电流(A400
生产日期2010.10
生产厂家上海日盛器有限公司
二、基本操作：按键说明
ON---------启动键：此按键可启动电机运行。
OFF-------停机键：此按键可停止电机运行。
M---------设定键：修改完数据后，按此键确认数据存取输入。
↑------上移键：修改数据时，按此键选择上拉菜单。
↓------下移键：修改数据时，按此键选择下拉菜单。
→-------移位键：修改数据时，此键作为移位键。
RT-------返回键/确认键：故障停机时，此键复位。
三、功能及技术参数
1、开关量：9路开关量输入，10路继电器开关发量输出。
2、模拟量：二路PT100温度输入，二路4~20mA 变送输入，两组三相电流出入。
3、相序输入电压：三相380V
4、控制器工作电源：220V 50HZ 20VA
5、显示量程
（1）油温：-20~1500C
（2）气温：-20~1500C
（3）运行时间：0~999999小时
（4）电流显示量程：0~999.9A
（5）压力：0~1.60Mpa
6、相序保护：当保护器检测到错相时，动作时间小于等于2s。
7、电机保护：控制器对主电机和风扇电机均具有五种基本保护功能
（1）堵转保护
（2）短路保护
（3）缺相保护
（4）不平衡保护
（5）过载反时限保护特性
8、温度保护：当检测到的实际温度大于设定温度时，动作小于等于2s
9、输出继电器触点容量：250V 5A;触点寿命500000次。
10、电流显示误差1.0%
11、RS-485通讯。
四、操作步骤：
独立控制
1、就地自动控制
按“ON”键启动：控制器送电后3秒自检，自检结束后按“ON”主机
开始启动。
2、自动运行控制
电机启动到“ ▲ ”状态后，延时一段时间后，加载电磁阀带电，空压机开始加载，气罐压力开始升高，当气压升高超过设定的压力时，加载电磁阀失电，卸放电磁阀带电，空压机空车运行。如果规定时间内，气压又没有降低于设定底限压力，加载电磁阀又带电，卸放阀失电，压缩机正常压缩空气，提高气罐压力。如果空车运行一段时间后，气罐压力没有降到底限压力，控制器将自动停止电机工作，实现空车过久自动停机，只有当压力降到底限压力，电机自动按启动过程启动运行，如此往复。
3、在自动状态下手动加载/卸载
在自动状态下，设备处于卸载状态，按“M”键加载，如果压力高于卸载压力，加载电磁阀点动一下后回到卸载状态；如果压力低于卸载压力，加载电磁阀带电直到供气压力大于卸载压力后重新回到卸载状态。设备处于加载状态，按“M”键卸载，如果压力高于加载压力，加载电磁阀失电直到供气压力小于加载压力后重新回到加载状态，如果压力低于加载压力，此时卸载不起作用。
4、正常停机
按“OFF”键，加载电磁阀失电和卸放电磁阀带电，延时一段时间，电机接触器失电，主机和风扇停止运转，重启延时结束后卸放电磁阀失电，只有按“ON”才能重新启动。
五、风机温度控制
当排气温度大于风机启动温度时，风扇电机运行，当排气温度小于风机停机温度时，风扇电机停止运行。
六、自动排水
控制器设有定时排水功能，按设定的排水持续时间和间隔时间定时排水。
七、故障停机与紧急停机
当机组运行过程中出现电气故障或排气高温故障时控制器立即停止电机运行，需排除故障，解除故障后才能重新启动电机，如遇紧急情况，按紧急按钮，切断控制器和接触器电源。
DLG—40/0.80型单螺杆空气压缩机
操作规程
一、设备和设施主要技术参数
一、空气压缩机
型号DLG-40/0.80
额定风量(m3/min 40
额定风压(Mpa 0.8
高/低压缸直径(mm
级数/转速(rpm
冷却方式/重量(t 水冷／5.2
生产厂家阜新金昊空压机有限公司
出厂时间/投运时间2008.9/2008.11
二、电动机
型号Y3.55-2
容量（kW）/转速(rpm 250/2963
定子电压/电流(V/A 6000/30.8
生产厂家沈阳实业电机制造有限公司
出厂时间/投运时间2008.9/2008.11
二、空压机运行前的准备：
1.开水泵，使冷却水循环。
2. 合上高压柜。
三、开机运行：
1.检查加载按钮是否在减荷位置，然后旋开急停钮。
2.按照显示屏提示，先按F1键进入程序菜单，再按F6键，进入正常运行画面,然后按F1键，主机启动，最后按F1键进入正常运行画面。
3.待滤前压力表指示超过0.3Mpa,且主机温度超过40摄氏度时，将加载钮旋至加载位置。
四、停机
1、将加载钮旋至减荷位置。
2、按F6键，使显示屏画面为执行菜单画面，再按下F2键，此时，进入关机画面，主机延时20秒自动停机。
注：若有紧急情况，可直接按下急停停钮，空压机立即停止。
五、主机运行时检查事项：
1、观察视油镜面是否在标准位置。
2、回油视镜是否有回油流动。
3、观察气水分离器是否脏污或不排水，此时应拆下清洗。
4、观察显示屏温度值，正常值是应在80摄氏度左右，若偏高应检查
（1）水温（冷却水温度）
（2）冷却器结石或脏堵
（3）温控阀故障
5、听主机和电动机轴承声音是否正常，主机内是否有异常声音。
6、定期检查联轴器膜片是否正常（如变形弯曲，破损等）。
7、检查主机机体及系统管路有无渗油、跑气现象，应及时拧紧螺丝。
8、检查螺杆油是否有结胶，变质现象，如有应及时更换。
MLGF-21/8.5型压风机操作规程
