锦绣前程·班组课教师辅导讲义
Where there is a will, there is a way!
学生姓名： 年 级： 九年级 老 师： 连 骥
上课日期： 上课时间： 课 次：
课题:电流、电路
【学习目标】： 知识点、考点：
1、正确理解电路图
2、探究串、并联电路
3、熟练掌握电路图与实物图的转换
4、会解决生活中串并联电路的实际问题
【知识网络详解】
一、电路
①电源：能够提供电流的装置，或把其他形式的能转化为电能的装置。由电源、用电器、导线和开关等元件所组成的电流路径，叫做电路。
②用电器：定义：用电来工作的设备。 工作时：将电能—→其他形式的能。 ③开关：控制电路的通断。 ④导线：输送电能
解读：短路和局部短路的区别。
前者是导线不经过用电器直接跟电源两极相连的电路，后者是将一根导线直接与用电器的两端并联，若电路中还有其他用电器，不会造成电源短路，这种电路为局部短路。局部短路时被短路的用电器中几乎无电流通过，这个用电器将不再起作用也不会被损坏．电路中其他用电器工作时电流将增大。
名称 通路
断路 短路
概念 处处连通的电路 在某处断开的电
路 导线不经过用电器直接跟电源两极相连的电路
现象
用电器中有电流通
过
用电器中无电流通过
电流很大，电源和导线因发热过多而被烧坏
二、电路图：用规定的符号表示电路连接的图叫做电路图。
电源是在电路中提供电能的设备，是电路中形成持续电流的必要条件。电路中的各种用电设备统称用电器，它是消耗电能把电能转化为其他形式能的装置。导线传输电能。开关可以接通或切断电路。
电路图与实物图转换专项练习：
一、选择题
1．如下图的四个电路中与下边的图对应的是（）
2．如图7(a)所示的实物图．与图7(b)所示电路对应的是（）
3．如图所示的四个电路图中，与实物图对应的是（）
4．以下电路图中与图实物图一致的是（）
5．小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好。四个车门中只要有一个车门没关好(相当于一个开关断开)，该指示灯就会发光。图为几位同学设计的模拟电路图，你认为最符合上述要求
的是（）
6．家用电冰箱的用电部分主要是电动压缩机和照明灯泡。其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。图中是几个同学设计的家用电冰箱的电路图，其中符合要求的是
大海老师班--电路中实物图和电路图的作图题专项训练 一．作图题（共20小题） 1．（2016?毕节市）在图中虚线框中填入电池和电流表的符号，使电路成为并联电路． 2．（2016?永州）请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路． 开关状态灯泡发光情况 闭合S，断开S1、S2L1、L2均不发光 闭合S、S l，断开S2· L1发光、L2不发光 闭合S、S2，断开S1L1不发光、L2发光 断开S，闭合S1、S2L1、L2均不发光 3．（2016?北海）请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路． 4．（2016?贵阳）如图所示，是一个未完成的实物电路，请示根据要求，用笔画线代替导线，完成电路连接．要求：小灯泡L1、L2并联，滑动变阻器只控制L2的亮度，电流表测量干路上的总电流，导线不能交叉． … 5．（2016?新化县一模）在虚线方框中画出如图实物电路连接的电路图．
6．（2016?香洲区模拟）请根据如图1中的实物图在图2虚线框中画出电路图． 7．（2016?南雄市校级一模）在图甲中，闭合开关后，通过灯泡L l的电流为，通过灯泡L2的电流为．试根据图甲将图乙中的实物用铅笔线表示导线连接起来． 8．（2016?徐汇区二模）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求： ①电压表测滑动变阻器两端电压； ②闭合电键S，向右端移动滑动变阻器的滑片P，小灯变亮． · 9．（2016?威宁县校级三模）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．
全套电路图的画法及实 物图的连接训练专题 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
电路图的画法及实物图的连接 一、根据实物图画出电路图 二、根据电路图连接实物 三、设计电路 1. 给你两个灯泡L1、L2，一个开关S，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关S控制灯L1。 2. 某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路.要求不论哪一个组按开关电铃都能发出声音,而且指示灯会告诉主持人是哪组按的开关.用电路图表示你的最简单的设计. 电路图练习 1、如图所示的电路中，正确的是 ( ) 2、分析右下图所示的实物连接电路，下列说法中正确的是（） A、L1、L2是串联 B、L1、L3是串联 C、L1、L2 、 L3是串联 D、L1、L2 、 L3是并联 3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。 4、关于电源短路及其危害，下列说法中正确的是 ( ) A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线 2题 C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏 5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）
6、请根据左边实物连接的电路图，画出其 电路图。 7、如图(7)所示电路，以下说法正确的是 ( ) A．只接通S1灯亮，电铃响 B．只接通 S2灯亮，电铃响 C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响 8、如上右图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯． 9、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路 是。 10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。 11、如图所示，按电路图用笔画线作导线，将元件连接起来. 12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组 13、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。 14、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图． 15、在下左图中，根据实物图，画出相应的电路图． 16、根据右上图所示的实物图，画出电路图． 17、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
课题：电路图、实物图 学习目标 1、熟练掌握串、并联电路的基本特点，辨别实际电路是串联还是并联； 2、了解基本电路元件的图形符号，会画基本的串并联电路图、实物图和连接串、并联电路。 学习重点/难点 1、能根据要求或根据电路图，连接实物图或画出电路图； 2、能根据要求进行简单的电路设计。 知识回顾 1、电路中电流的方向：从电源的 出发，经过 ，回到电源的_____________。 2、串、并联电路的特点 干路与支路：①干路： 电流流经的电路；②支路： 电流流经的电路。 3、常用元件的图形符号 电路 连接方式 电流路径 有无节点 各用电器是否相互影响 开关个数 改变开关位置 是否影响电路 串联电路 相连 并联电路 用电器两端相连 可以多个 L 1 L 2 S S1 S2 L1 L2
电源__________、开关__________、灯泡__________、电铃__________、电动机__________ 4、电路图是用统一规定的__________来代表各种元件画出的电路连接图。 课程精讲 一、根据实物图画出电路图 【例题讲解】根据实物图画出电路图 画法总结： 1）步骤： ①首先找出实物连接图中的电源、用电器、开关等电路元件；
②判断图中的用电器是串联还是并联，开关的作用是控制哪一部分__________工作的； ③若是串联电路，则按照实物连接图的顺序，从电源__________开始，顺着电流方向，画出对应的电路图； ④若是并联电路，首先要找出电路的__________，靠近电源正极的标为节点__________，靠近电源负极的标为节点__________，节点a、b之间含有电源的电路为电路的__________部分，节点a、b之间不含有电源的电路为电路的__________部分； ⑤按照实物连接的电路，画出干路部分电路图，再画出各个支路部分电路图，之后把支路部分电路图__________联接入干路电路中。 2）检查： ①各电路元件的__________符号的画法是否正确； ②用电器的连接__________与实物图是否相同； ③电路图各个电路元件之间的连接__________与实物题是否一致； ③开关的作用是否__________。 3）注意： ①要用直尺、铅笔、橡皮作图； ②要用统一规定的图形符号表示对应的电路元件； ③电路图要画成长方形，连线要画成横平竖直； ④各元件不要画在拐角处，电路中各电路元件的分布要均匀美观； ⑤电路若是并联电路，在节点处一定要用铅笔加粗涂黑。 【随堂练习】 二、根据实物图画出电路图 【例题讲解】根据实物图画出电路图
实物图与电路图的转化方法 按照电路图连接实物图和将实物图的连接情况画成电路图，是初中电学中一项非常重要的实验技能，是同学们在学习电路知识时应该掌握的基本技能之一，下面向同学们介绍一种做好电路图和实物图转化题的好方法。 一. 根据电路图连接实物图的方法 通常情况下只要对照电路图，从电源正极出发，逐个顺次地将实物图中的各元件连接起来即可，而对于复杂的实物图的连接，我们可以分以下几步完成：（1）在电路图中任选一条单一的回路，并对照这个回路在实物图中将相应的元件连接好。 （2）对照电路图，把所选回路以外的元件分别补连到实物图的相应位置，在连入回路以外的元件时，要找出电路中电流的分流点和汇合点，将回路以外的元件连接在两点之间。这里要特别注意实物图中元件的连接顺序必须与电路图中各元件的顺序一致。 例1. 请按照图1所示的电路图将图2中的实物元件连接起来。 " 分析：首先在图1中任选一条单一的回路，我们可以选择电池、开关S和灯L2、L3所组成的电路，并按此回路在图2中将对应的实物依次连接起来，将电池的正极接L3的左端，L3的右端接L2的左端，L2的右端接S的右端，S的左端接电池的负极。然后对照图1，将漏选的灯L1、S1连接在分流点（L3的左端）和汇合点（L2的右端），即L1的左端接L3的左端，L1的右端接S1的左端，S1的右端接L2的右端，这样整个电路就连接好了（如图3所示） ; 图3 小结：
以上连接实物图的方法，我们可以用一句话来概括：先找路、后连图、再补漏。连接实物图时，导线不要交叉，导线的端点必须接在各元件的接线柱上。 二. 根据实物图画电路图的方法 根据实物图画电路图时要用规定的电路符号代替实物，按照实物的连接方式画出规范的电路图。画电路图时要注意： % （1）电路图中各元件摆放的位置尽量与实物图中各元件位置相对应，这样便于检查。 （2）各电路元件摆放的位置要均匀、美观； （3）交叉连接的导线，一定要在连接处画一个“黑点”。 例2. 画出图4所示实物电路的电路图。 分析：这个电路包括了以下元件：电池，开关S1、S2、S3，灯L1、L2，要想弄清它们的连接关系，我们要从电源的正极出发，来分析一下电流的路径。 由此我们可以根据以 上分析我们画出的电路图（如图5所示）。 ) 小结：依照实物连接图画电路图，同样也要弄清电流分流点和汇合点，画好电路图后一定要标明元件的符号（与实物相对应）。
电路图连接专项训练 学习指导： 电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种。 1、“由电路图连接实物图”： 如果是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么，直到完成； 如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接； 应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处乱接。 2、“由实物图画出对应的电路图”： 如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成； 如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接； 应该注意：电路图中的导线是平、竖的（要用刻度尺完成）；导线的连接应该是密闭的，不能出现断裂的情况；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。 专项训练： 一、请按电路图将实物图连接完成
二、请按实物图画出电路图
8、用线条代替导线，将图20中的电器元件连成电路。 要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组 9连接实物电路
欧姆定律典型题 1．如图所示，电阻R 1=12欧。电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R 2的阻值为多大？ 2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求： （1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。 3．在如图所示的电路中，电源电压为6伏且不变。电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。闭合电键S ，电流表示数为0.2安。 R 2连入电路的阻值； （3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。 二、并联电路 1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L 1的电阻为10欧姆，求： 1)泡L 2的电阻2)灯泡L 1和L 2中通过的电流3)干路电流 2、如图2所示电路,当K 6伏, 电流表的示数为1A ； K 闭合时，电 流表的读数为1.5安, 求： R 1 S R 2 P V A 图2 S R 2 R 1 A
L 1 L 2 S 1 图 8 L 1 L 2 S L 1 L 2 S L 1 L 2 S A 2 A 1 L 1 L 2 S A 2 A 1 L 1 L 2 S 电路连接专题练习 姓名： 一、根据要求用笔画线代替导线，将各题中的实物连接起来。 1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。 2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。 3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。 4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。 5、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。 6、图 7、图 8、图 9、图10、图11、图12、图13中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。 7、在图13中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。 8、灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。 9、图15中在A 、B 两房间都能控制灯泡的通、断电。 10、图16中两灯泡并联，开关S 是总开关，电流表测通过L 1和L 2的总电流 11、图17、图18中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流。 12、图19、图20中两灯泡并联，开关S 是总开关，电流表A 1只测通过L 1的电流，A 2只测通过L 2的电流。 L 1 L 2 图 1 L 1 L 2 图 2 L 1 L 2 S 1 图 3 S 2 S 2 L 1 L 2 S 1 图 4 S S S 1 L 1 L 2 图 9 S 1 S L 1 L 2 图 7 L 1 L 2 S 1 S 2 S 图 5 L 1 L 2 L 3 S 1 S S 2 图 6 S 1 S L 1 L 2 图 11L 2 S 1 S L 1 S S 1 L 1 L 2 L 1 L 2 S 1 图13 S L 1 S S 2 L 2 S 1 图 14 图 15 B 图 16 图 17 图 18 A
课题：电路图、实物图 1、熟练掌握串、并联电路的基本特点，辨别实际电路是串联还是并联； 2、了解基本电路元件的图形符号，会画基本的串并联电路图、实物图和连接串、并联电路。 ?，回到电源的 3、常用元件的图形 符号 电源__________、开关__________、灯泡__________、电铃__________、电动机__________ 4、电路图是用统一规定的__________来代表各种元件画出的电路连接图。 连接方式L 2 S S1 S2 L1 L2
一、根据实物图画出电路图 ③若是串联电路，则按照实物连接图的顺序，从电源__________开始，顺着电流方向，画出对应的电路图； ④若是并联电路，首先要找出电路的__________，靠近电源正极的标为节点__________，靠近电源负极的标为节点__________，节点a、b之间含有电源的电路为电路的__________部分，节点a、b 之间不含有电源的电路为电路的__________部分； ⑤按照实物连接的电路，画出干路部分电路图，再画出各个支路部分电路图，之后把支路部分电路图__________联接入干路电路中。 2）检查：
①各电路元件的__________符号的画法是否正确； ②用电器的连接__________与实物图是否相同； ③电路图各个电路元件之间的连接__________与实物题是否一致； ③开关的作用是否__________。 3）注意： ①要用直尺、铅笔、橡皮作图；
二、根据实物图画出电路图 【例题讲解】根据实物图画出电路 图 画法总结： 1）步骤： ①首先搞清有几个用电器，能正确还是并联， a 、b 2）注意：电源的③连接实物过程中，开关必须处于__________状态，防止电路连接中出现短路；开关作为控制元件，它应与控制对象__________。在实际电路中，如果它与用电器并联，用电器将__________；如果它与电源并联，电源将受到损坏，这是不允许的． 【随堂练习】 1.根据实物图画出电路图 2、根据电路图连接实物图 三、电路设计
电子知识 电路图(5509) 画简单电路图的方法: (1)电流分路法 此方法的要点是：从电源的正极出发，顺着电流的方向找，直到电源的负极为止。不管电路如何弯曲，只要是电流不分路，即电流从一个用电器流向另一个用电器，一直流下去，那么用电器就是串联接法，组成的就是串联电路。如果电路在某点出现分路，表明这个电路中既有干路，又有支路，那么电流通过支路上的用电器后将在另一点汇合，在回到电源的负极。当干路上没有用电器，而每条支路上只要一个用电器时，这些用电器就组成并联电路。 (2)节点法 对于具有串.并联电路初步知识的同学来说，从规范的电路中看出用电器的接法是很容易的。但当面对的是一个不规范的电路，特别是电路中的导线在多处交叉相连时，初学者往往会感到困惑。 识别这种电路可采用“节点法”。所谓节点指的是电路中那些“导线交叉相连”的点，包括分流点和汇流点。 利用节点法识别电路的具体步骤是： a.先找出电路中的所有节点，并分别用字母（或数字）表示。 b.将所有用一根导线直接相连（不经过用电器）的节点视为同一节点。并改用同一字母（或数字）表示。 经过以上两步的处理，从图06-2中不难看出，灯L1、L2、L3的两端，都是一端接在电路的A点上，另一端接在电路的D （B）点上，因而灯L1、L2、L3是并联的。 连接电路

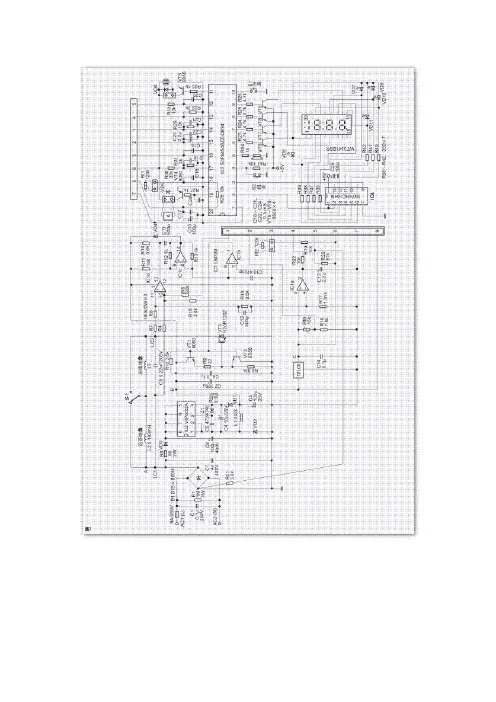

根据电路图连接实物，是同学们应该具备的一种电学的实验技能。连接电路通常采用以下三种方法。 (1)电流流向法 从电源的正极开始，沿着电流的流向依次连接实物，直到电源的负极。连接串联电路时采用这种方法既快捷又准确。 (2)先支路后干路法 顾名思义，这是连接并联电路常采用的一种方法。其过程是：先从电路图中找出电路的分流点和汇流点，视它们为各个支路的“头”和“尾”；把各个支路上的元件按电流流入方向连好，电流流入端是支路的“头”，电流流出端是支路的“尾”，并将各个支路的“头头”相接，“尾尾”相连；再把干路上的元件按电路图中的顺序接在分流点和汇流点之间；最后把各个支路的“头”和“尾”分别与分流点和汇流点相连。 (3)先通后补法 从电源的正极开始，沿着电流的流向，将干路中的元件和某一支路的元件用导线接通，先形成一条电流的路径，找出分流点和汇流点的位置；然后将其他各个支路中的元件连好，补接在分流点和汇流点之间，再形成所有电流的路径。 维修人员常遇到无图纸的电子产品，需要根据实物画出电路原理图。这也是初学者必须掌握的基本功，以下介绍有关方法与技巧。1.选择体积大、引脚多并在电路中起主要作用的元器件如集成电路、变压器、晶体管等作画图基准件，然后从选择的基准件各引脚开始画图，可减少出错。 2.若印制板上标有元件序号（如VD870、R330、C466等），由于这些序号有特定的规则，英文字母后首位阿拉伯数字相同的元件属同一功能单元，因此画图时应巧加利用。正确区分同一功能单元的元器件，是画图布局的基础。
【3个老师】初中电路图画法详解，一看就懂 画电路图题型大约可分为以下几种：1、看实物画出电路图。2、看图连元件作图。3、根据要求设计电路。4、识别错误电路，并画出正确的图。一般考试就以上四种作图，下面就它们的作图方法详细说明。（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。（二）看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。若是并联电路，在电路较长上找出分点和合点并标出。并明确每个元件所处位置。（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。（三）设计电路方法如下：首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范。（四）识别错误电路一般错误发生有下列几种情况：1、是否产生电源短路，也就是电流不经过用电器直接回到电源负极；2、是否产生局部短接，被局部短路的用电器不能工作；3、是否电压表、电流表和正负接线柱错接了，或者量程选的不合适（过大或过小了）；4、滑动变阻器错接了（全上或全下了）。学生比较棘手的是给出电路图各元件的位置，按要求画电路图一般我这样讲解，比如要求两灯并联，灯1由开关1控制开关2控制总电路那一般我们不考虑题目所给的各元件的位置自己按要求画出电路图应该问题不大然后再按自己画的电路图的元件顺序在题目的元件上连接就行了，这一步也仅仅是照葫芦画瓢的问题所以就把一个困难的问题转化成两个简单的问题先用把个器件标出用曲线把结点连好，最后把曲线变成直线画电路图有技巧：可以从电源的正极开始画，按实物图的电子元件，一个一个的连上就可以了，其中要懂得‘串并联’，知道什么样的用电器不能怎么连（如伏特表并联与被测电压的用电器，安培表则串联到电路中），弄清楚实物图中给出的谁和谁并联，然后除了并联就是串联，再按实物图一步一步的连接即可获得正确的电路图[hide]画电路图题型大约可分为以下几种：1、看实物画出电路图。2、看图连元件作图。3、根据要求设计电路。4、识别错误电路，并画出正确的图。一般考试就以上四种作图，下面就它们的作图方法详细说明。（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有
1、怎样根据电路图画实物图（根据实物图画电路图）初中 （1）逐点分析。譬如说从正极出来一条电线，你就顺着这条电线往下看，到下面肯定要有支路，这个时候现不要管它，顺着你原来看的继续，下面遇到其他支路的时候依旧不要管，直到到达负极。然后回过头来逐个看刚才没有管的支路，而且要找准支路在干路的什么地方接线，然后再把支路一看到底，连接成一个回路，至于其他的支路，以此类推。这对知道电路连实物图和知道实物图连电路都适用，另外一个注意的就是，电路图可以交叉（加空心点就好），但是实物图不可以交叉。 （2）画电路图题型大约可分为以下几种: 1、看实物画出电路图。 2、看图连元件作图。 3、根据要求设计电路。 4、识别错误电路,并画出正确的图。一般考试就以上四种作图,下面就它们的作图方法详细说明。 (一)看实物画电路图,关键是在看图,图看不明白,就无法作好图,中考有个内部规定,混联作图是不要求的,那么你心里应该明白实物图实际上只有两种电路,一种串联,另一种是并联,串联电路非常容易识别,先找电源正极,用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置,然后作图。顺序是:先画电池组,按元件排列顺序规范作图,横平竖直,转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压,在检查电路无误的情况下,将电压表并在被测电路两端。对并联电路,判断方法如下,从电源正极出发,沿电流方向找到分叉点,并标出中文“分”字,(遇到电压表不理它,当断开没有处理)用两支铅笔从分点开始沿电流方向前进,直至两支笔尖汇合,这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路,每条支路中有几个元件,分别是什么。特别要注意分点到电源正极之间为干路,分点到电源负极之间也是干路,看一看干路中分别有哪些元件,在都明确的基础上开始作电路图,具体步骤如下:先画电池组,分别画出两段干路,干路中有什么画什么。在分点和合点之间分别画支路,有几条画几条(多数情况下只有两条支路),并准确将每条支路中的元件按顺序画规范,作图要求横平竖直,铅笔作图检查无误后,将电压表画到被测电路的两端。 (二)看电路图连元件作图 方法:先看图识电路:混联不让考,只有串,并联两种,串联容易识别重点是并联。若是并联电路,在电路较长上找出分点和合点并标出。并明确每个元件所处位置。(首先弄清楚干路中有无开并和电流表)连实物图,先连好电池组,找出电源正极,从正极出发,连干路元件,找到分点后,分支路连线,千万不能乱画,顺序作图。直到合点,然后再画另一条支路[注意导线不得交叉,导线必须画到接线柱上(开关,电流表,电压表等)接电流表,电压表的要注意正负接线柱]遇到滑动变阻器,必须一上,一下作图,检查电路无误后,最后将电压表接在被测电路两端。 (三)设计电路方法如下: 首先读题、审题、明电路,(混联不要求)一般只有两种电路,串联和并联,串联比较容易,关键在并联要注意干路中的开关和电流表管全部电路,支路中的电流表和开关只管本支路的用电器,明确后分支路作图,最后电压表并在被测用电器两端。完毕检查电路,电路作图必须用铅笔,横平竖直,转弯处不得画元件,作图应规范。 (四)识别错误电路一般错误发生有下列几种情况: 1、是否产生电源短路,也就是电流不经过用电器直接回到电源负极; 2、是否产生局部短接,被局部短路的用电器不能工作; 3、是否电压表、电流表和正负接线柱错接了,或者量程选的不合适(过大或过小了); 4、滑动变阻器错接了(全上或全下了)。 2、如何根据实物图画电路图 （1）一般先从正极沿电流方向一一画出符号，若碰到一个接线柱有两根线，一定是并联，（串联的话，只有一根线），先按元件个数多、无分支的串下去，直到电源负极。再把接线柱有两根的，那另一条线依次画好。例如电压表的画法，其他全是串联，从正极按电流方向到负极，依次首位相接，电压表
等效电路图的八种画法 等效电路 等效电路又称“等值电路”。在同样给定条件下，可代替另一电路且对外性能不变的电路。电机、变压器等电气设备的电磁过程可用其相应的等效电路来分析研究。 等效电路是将一个复杂的电路，通过电阻等效、电容等效，电源等效等方法，化简成具有与原电路功能相同的简单电路。这个简单的电路，称作原复杂电路的等效电路。 等效电路图的画法步骤 1、认真审题，在草稿纸上画出原图，并把开关的状态、滑动变阻器的滑片所处的位置依题意画下; 2、根据电流路径的优先走法，把没有电流经过的元件用橡皮擦擦掉，同时将断开的开关及与其串联的元件与擦掉，闭合的开关用导线代替; 3、正确分析电路的连接方式，明确电流表测哪部分电路的电流，电压表测谁的电压，再将电路图整理，即画出了等效电路图; 4、把已知条件尽可能标注在等效电路图上; 5、找出所求的物理量与哪个等效图对应，然后根据串、并联电路的特点，特别注意电源电压不变，定值电阻的阻值不变，正确运用电学公式来分析解答。 等效电路画图的技巧 第一种方法叫首尾相接法，如果是全都是首尾相连就一定是串联，如果是首首相连，尾尾相接，就一定是并联。如果是既有首尾相连，又有首首相连，则一定是混联。 第二种方法叫电流流向法，根据电流的流向，来判断和串并联的特点，来判断串联、并联和混联电路。 第三种方法，叫手捂法，含义是任意去掉一个用电器，其他用电器都不能工作的一定是串联;任意去掉一个用电器，其他用电器都能工作就一定是并联;任意去掉一个用电器，其他用电器部分能工作的一定是混联。 第四种方法，叫节点法 1、标出等势点。依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。
【电路连接】 一、实物图——电路图 2、电路图——实物图 3、画出电路图，并将右边的实物连接好。要求：L1和L2并联，电流表A1测通过L2的电流，电流表A2测量通过L1的电流。（已知A1的示数约为0.8A，A2的示数约为0.9A） L1 L2 1 2
L 2 L 1 二、有关电压表的电路连接专题 1、根据左边的电路图，将右边的实物连接好。 2、根据下图左边所示电路图，将下图右边的电路元件连成实物电路。 三、滑动变阻器的连接 L 1 L 2 V L 1 L A V － 0.6 3 L 2 L 1

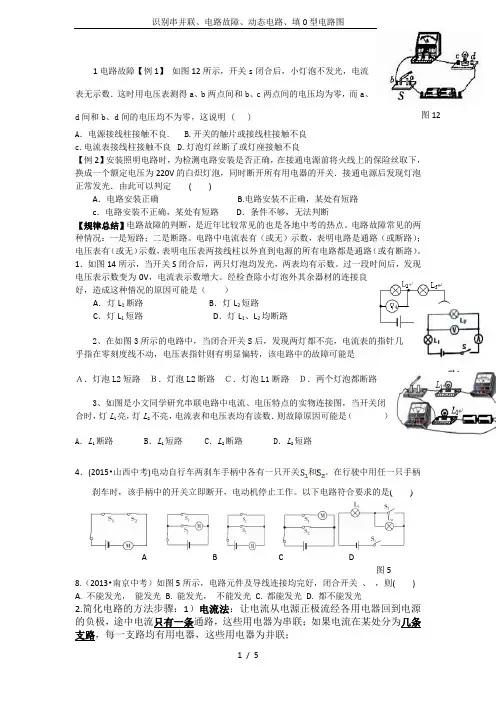

综合训练： 【电路分析】

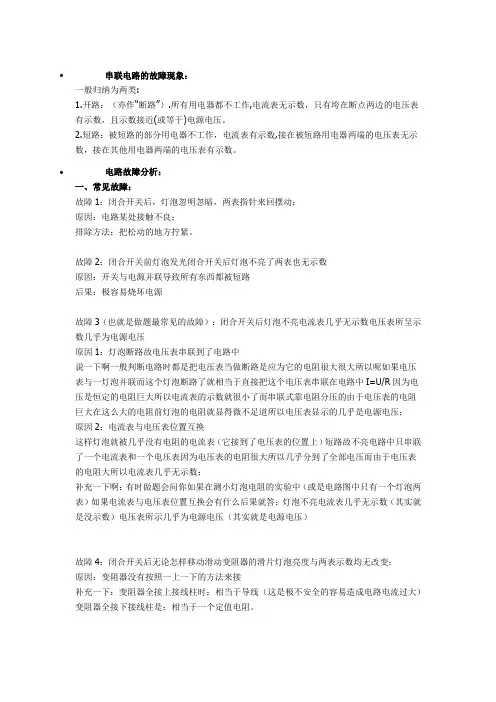

知识准备：1、电流表要 联在电路中，电压表要与被测电路 联； 2、串联电路中电流的关系是： 电压的关系是： 并联电路中电流的关系是： 电压的关系是： 3、分析电路时，电流表看作 电压表看作 方法：1、先根据电流的走向分析电路连接方式（串联或并联） 2、再分析电表测量的内容（看电流表与什么串联，电压表与什么并联） 3、最后根据电路中电流或电压的关系做出判断。 例1：如图1所示的电路，在甲、乙、丙处分别填上合适的电表。 练习：1、在图2中分别填上合适的电表 2、在图3中分别填上电表或电源 3、如图6-13所示，电路中两只灯泡L 1和L 2均发光，则下面说法中正确的是 〔 〕 A ．甲是电流表，乙是电压表 B ．甲是电压表，乙是电流表 C ．甲、乙都是电流表 D ．甲、乙都是电压表 例2：如图4所示的电路中，电压表1V 、2V 和3V 分别测量的是_______、________和_______两端的电压；如果电压表1V 、2V 的示数分别为6V 和4V ，那么电压表3V 的示数为____V ． 练习：1、如图6-16所示的电路中，电源电压保持不变.当开关S 1断开、S 2闭合时，电压表的示数为4.5V ；当开关S 1闭合、S 2断开时，电压表的示数为3V ，则L 1和L 2两端的电压分别为（ ） A ．3V 和4.5V B ．1.5V 和4.5V C ．3V 和1.5V D ．1.5V 和3V 2、如图5所示电路中，电源由4节干电池串联组成，当电路接通时。电压表V 1的示数为4 V ，电压表V 2的示数为3 V ，三只电阻R 1、R 2、R 3两端的电压分别是 、 、 。 练习：1、如图6－14所示的电路，闭合开关S 后，电灯L 1、L 2都不发光，且两电表的指针都不动．现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（ ） A ．电流表内部接线断了 B ．灯L 1灯丝断了 C ．灯L 2灯丝断了 D ．电流表和两个电灯都坏了 例4：如图所示的电路中，A1与A2的指针都如图乙所示，那么通过L1与L2的电流分别是 、 图6-13 V L 2 S 1 S 2 图6-16 V 2 V 1 L 2 L 1
课题：电路图、实物图 学习目标1、熟练掌握串、并联电路的基本特点，辨别实际电路是串联还是并联; 2、了解基本电路元件的图形符号，会画基本的串并联电路图、实物图和连接串、并联电路。 学习重点/难点1、能根据要求或根据电路图，连接实物图或画出电路图; 2、能根据要求进行简单的电路设计。 知识回顾 1、电路中电流的方向：从电源的 ____________________ 出发，经过. ，回到电源的__________________ 2、串、并联电路的特点 干路与支路：①干路： ________________ 电流流经的电路；②支路：__________________ 电流流经的电路。 3、常用元件的图形符号 电源 ____________ 、开关______________ 、灯泡______________ 、电铃_____________ 、电动机_______________ 4、电路图是用统一规定的 ________________ 来代表各种元件画出的电路连接图。 课程精讲~ 一、根据实物图画出电路图
【例题讲解】根据实物图画出电路图------------------------------------- 画法总结: 1）步骤： ①首先找出实物连接图中的电源、用电器、开关等电路元件;
②判断图中的用电器是串联还是并联，开关的作用是控制哪一部分____________ 工作的； ③若是串联电路，则按照实物连接图的顺序，从电源______________ 开始，顺着电流方向，画出对应的电路图； ④若是并联电路，首先要找出电路的____________________ ，靠近电源正极的标为节点 __________________ ，靠近电源负极的标为节点 _____________ ，节点a、b之间含有电源的电路为电路的______________________ 部分，节点a、b之间不含有电 源的电路为电路的 ________________ 部分； ⑤按照实物连接的电路，画出干路部分电路图，再画出各个支路部分电路图，之后把支路部分电路图 ____________ 联接入干路电路中。 2）检查: ①各电路元件的______________ 符号的画法是否正确； ②用电器的连接_____________ 与实物图是否相同； ③电路图各个电路元件之间的连接_________________ 与实物题是否一致； ③ ____________________________ 开关的作用是否。 3）注意： ①要用直尺、铅笔、橡皮作图； ②要用统一规定的图形符号表示对应的电路元件； ③电路图要画成长方形，连线要画成横平竖直； ④各元件不要画在拐角处，电路中各电路元件的分布要均匀美观； ⑤电路若是并联电路，在节点处一定要用铅笔加粗涂黑。 【随堂练习】 二、根据实物图 【例题讲解】根据图画出电路图 实物图画出电路
等效电路图的八种画 法
等效电路图的八种画法 等效电路 等效电路又称“等值电路”。在同样给定条件下，可代替另一电路且对外性能不变的电路。电机、变压器等电气设备的电磁过程可用其相应的等效电路来分析研究。 等效电路是将一个复杂的电路，通过电阻等效、电容等效，电源等效等方法，化简成具有与原电路功能相同的简单电路。这个简单的电路，称作原复杂电路的等效电路。 等效电路图的画法步骤 1、认真审题，在草稿纸上画出原图，并把开关的状态、滑动变阻器的滑片所处的位置依题意画下; 2、根据电流路径的优先走法，把没有电流经过的元件用橡皮擦擦掉，同时将断开的开关及与其串联的元件与擦掉，闭合的开关用导线代替; 3、正确分析电路的连接方式，明确电流表测哪部分电路的电流，电压表测谁的电压，再将电路图整理，即画出了等效电路图; 4、把已知条件尽可能标注在等效电路图上; 5、找出所求的物理量与哪个等效图对应，然后根据串、并联电路的特点，特别注意电源电压不变，定值电阻的阻值不变，正确运用电学公式来分析解答。 等效电路画图的技巧 第一种方法叫首尾相接法，如果是全都是首尾相连就一定是串联，如果是首首相连，尾尾相接，就一定是并联。如果是既有首尾相连，又有首首相连，则一定是混联。 第二种方法叫电流流向法，根据电流的流向，来判断和串并联的特点，来判断串联、并联和混联电路。 第三种方法，叫手捂法，含义是任意去掉一个用电器，其他用电器都不能工作的一定是串联;任意去掉一个用电器，其他用电器都能工作就一定是并联;任意去掉一个用电器，其他用电器部分能工作的一定是混联。 第四种方法，叫节点法 1、标出等势点。依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。
课题：电路图、实物图学习目标 1、熟练掌握串、并联电路的基本特点，辨别实际电路是串联还是并联； 2、了解基本电路元件的图形符号，会画基本的串并联电路图、实物图和连接串、并联电路。 学习重点/难点 1、能根据要求或根据电路图，连接实物图或画出电路图； 2、能根据要求进行简单的电路设计。 知识回顾 1、电路中电流的方向：从电源的出发，经过，回到电源的_____________。 2、串、并联电路的特点 干路与支路：①干路：电流流经的电路；②支路：电流流经的电路。 3、常用元件的图形符号 电源__________、开关__________、灯泡__________、电铃__________、电动机__________ 4、电路图是用统一规定的__________来代表各种元件画出的电路连接图。 课程精讲 一、根据实物图画出电路图 【例题讲解】根据实物图画出电路图 电路连接方式电流路径有无节点各用电器是 否相互影响 开关个数改变开关位置 是否影响电路 串联电路相连 并联电路用电器两端相连可以多个
画法总结： 1）步骤： ①首先找出实物连接图中的电源、用电器、开关等电路元件； ②判断图中的用电器是串联还是并联，开关的作用是控制哪一部分__________工作的； ③若是串联电路，则按照实物连接图的顺序，从电源__________开始，顺着电流方向，画出对应的电路图； ④若是并联电路，首先要找出电路的__________，靠近电源正极的标为节点__________，靠近电源负极的标为节点__________，节点a、b之间含有电源的电路为电路的__________部分，节点a、b之间不含有电源的电路为电路的__________部分； ⑤按照实物连接的电路，画出干路部分电路图，再画出各个支路部分电路图，之后把支路部分电路图__________联接入干路电路中。 2）检查： ①各电路元件的__________符号的画法是否正确； ②用电器的连接__________与实物图是否相同； ③电路图各个电路元件之间的连接__________与实物题是否一致； ③开关的作用是否__________。 3）注意： ①要用直尺、铅笔、橡皮作图； ②要用统一规定的图形符号表示对应的电路元件； ③电路图要画成长方形，连线要画成横平竖直； ④各元件不要画在拐角处，电路中各电路元件的分布要均匀美观； ⑤电路若是并联电路，在节点处一定要用铅笔加粗涂黑。 【随堂练习】
电路图和实物图相互转化 一、选择题 1．如下图的四个电路中与下边的图对应的是（） 2．如图7(a)所示的实物图．与图7(b)所示电路对应的是（） 3．如图所示的四个电路图中，与实物图对应的是（） 4．以下电路图中与图实物图一致的是（） 5．小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好。四个车门中只要有一个车门没关好(相当于一个开关断开)，该指示灯就会发光。图为几位同学设计的模拟电路图，你认为最符合上述要求的是（） 6．家用电冰箱的用电部分主要是电动压缩机和照明灯泡。其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。图中是几个同学设计的家用电冰箱的电路图，其中符合要求的是（）
7．某大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开。图的电路中最为可行的是（） 8．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如图所示的四个电路图中符合要求的是（） 9．为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，开关S2断开，仪表盘上的指示灯将亮起；当系上安全带时，开关S2闭合，指示灯熄灭。下列设计最合理的电路图是（） 10．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开。若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是:（） 11．如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。在图4的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是:（）
电路和电路图 教学目标 1．知道电路各组成部分的基本作用． 2．知道什么是电路的通路、开路，知道短路及其危害． 3．能画出常见的电路元件的符号和简单的电路图． 4．会画简单电路的电路图和根据简单的电路图连接电路是本节的重点和难点，也是全章的重点之一，培养学生抽象概括能力和实际操作能力． 教学建议 教材分析 本节的教学内容有：电路各组成部分的基本作用、电路的三种工作状态、电路元件的符号、简单的电路图．其中会画简单电路的电路图和根据简单的电路图连接电路是本节的重点和难点，也是全章的重点之一，培养学生抽象概括能力和实际操作能力． 教法建议 新课的引入可以由实验去研究电路的问题，让学生建立起简单电路和复杂电路的感性认识，从而引出无论电路的复杂程度如何，电路至少要由用电器、导线、开关和电源组成．对于用电器和导线，学生比较熟悉，不必作过多的讲述．而对于开关和电源，教师要结合实物作
详细的介绍：主要介绍干电池、蓄电池、发电机三种电源；介绍拉线、拨动、闸刀、按钮四种开关．介绍过程 不涉及它们的构造和工作原理，只需使学生了解电源是 电路中的供电装置，开关是电路接通或断开的控制装置 即可．结合课本图4-16的实验向学生介绍电路的通路、开路、短路三种状态． 教材先介绍了门铃电路，并提出了用符号来表示实际 电路的意义：简单、方便、一目了然．接着介绍了门铃 电路图并介绍了电路元件符号．这里仅仅是一般的介绍，并不要求学生立即掌握，教师应把握这个分寸．介绍门 铃电路图时，不能只对图讲述，应配合演示一个最简单 的电铃电路实验，让学生的感性认识更丰富，对电路图 的作用理解更深刻． 教学设计方案 1．复习提问： (1)维持电路中有持续电流存在的条件是什么? (2)电源在电路中的作用是什么? 2．引入新课 实验：在磁性黑板上连接如前面的图4-6所示电路， 合上开关，小灯泡发光．先后取走电路中任一元件，观 察小灯泡是否还能继续发光．将小灯泡换成电铃，重复 上面的实验．通过观察实验，让同学思考一个最简单的
