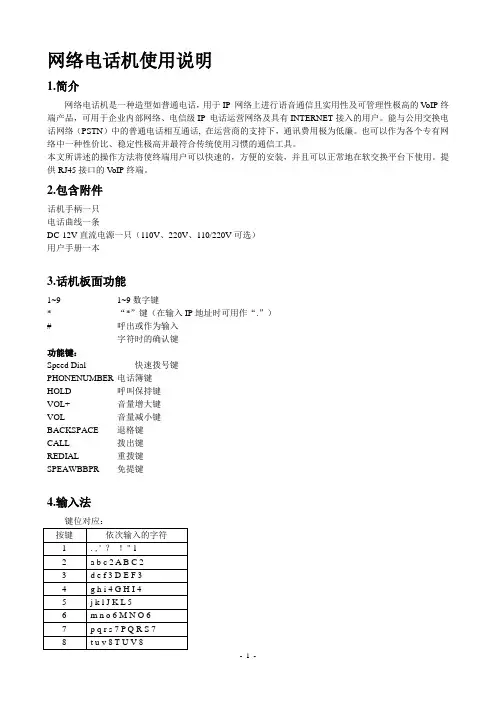

网络电话机使用说明
1.简介
网络电话机是一种造型如普通电话，用于IP 网络上进行语音通信且实用性及可管理性极高的VoIP终端产品，可用于企业内部网络、电信级IP 电话运营网络及具有INTERNET接入的用户。能与公用交换电话网络（PSTN）中的普通电话相互通话, 在运营商的支持下，通讯费用极为低廉。也可以作为各个专有网络中一种性价比、稳定性极高并最符合传统使用习惯的通信工具。
本文所讲述的操作方法将使终端用户可以快速的，方便的安装，并且可以正常地在软交换平台下使用。提供RJ45接口的V oIP终端。
2.包含附件
话机手柄一只
电话曲线一条
DC-12V直流电源一只（110V、220V、110/220V可选）
用户手册一本
3.话机板面功能
1~9 1~9数字键
* “*”键（在输入IP地址时可用作“.”）
# 呼出或作为输入
字符时的确认键
功能键：
Speed Dial 快速拨号键
PHONENUMBER 电话簿键
HOLD 呼叫保持键
VOL+ 音量增大键
VOL- 音量减小键
BACKSPACE 退格键
CALL 拨出键
REDIAL 重拨键
SPEAWBBPR 免提键
4.输入法
话机连接示意图
话机连接示意图
在仅可输入数字时，*代表小数点。
在需要输入字符时，通过按键可以输入对应的字符。重复按下同一按键，将改变输入的字符。如果需要连续用同一按键输入多个字符，可以在按“#”键确认输入的当前字符后再按键输入。例如，需要输入字符串aJtU：依次序按“2 5 5 5 5 5 8 # 8 8 8 8 8 #”即可。
5.安装与设置
5.1安装
（1）将您的网络话机放置于靠近电源插座的地方。
（2）将以太网跳接电缆一端的RJ45插头插入话机正面的RJ45进线接口①，一端与HUB或SWITCH 或是结构化布线的墙座或地座相连。
（3）将随机附带的电源适配器插入电源插座，电源适配器输出插头插入话机的电源插孔③。
注意: 在使用集线器或网络交换机时请使用直连电缆，其它情况必须使用交叉电缆与其它以太网设备相连（如XDSL适配器、CABLE调制解调器或PC机）。
5.2设置步骤
在话机键盘上按1234#，显示屏会提示输入密码，密码是：1234按免提键，就进入了设置界面了。
5.2.1 DHCP IP用户的用户设置使用参数
选network setting选项确认到达下一级菜单，选iptype选项1 dhcp:表示自动设置IP，它可以自已设置IP地址，按返回上级菜单键，按音量+-键，选save setting选项保存，然后选exit退出重启话机。
5.2.2静态IP的用户设置使用参数
进入一级菜单，选择“TCP/IP Settings”。
A.设置本机IP
进入二级菜单，选择“Local IP”。
按免提键进入设置。输入IP 地址，小数点使用“*”键输入。
B.设置子网掩码
按免提键进入二级菜单，选择“Subnet Mask”。
按免提键进入设置。输入IP 地址，小数点使用“*”键输入。
C.设置网关IP
按SET/OK键进入二级菜单，通过UP与DOWN键选择“Router IP”。
按SET/OK键进入设置。输入IP 地址，小数点使用“*”键输入。
5.2.3设置使用帐号
按免提键进入一级菜单，通过音量键选择“Account Settings”。
A.设置电话号码
按免提键进入二级菜单，通过音量键选择“Phone Number”。
按免提键进入设置。输入电话号码。
B.设置用户帐号
按免提键进入二级菜单进入设置并输入帐号，在此菜单下连续数字按键可改变输入的字母，若要连续输入相同数字所对应的字符，可按# 键确认后再输入。
5.2.4 web设置
当用户设好IP地址后，DHCP设置可以按话机面板上的LocalIP查看IP地址。用户就可以在IE浏览器中进行web设置了，在IE中敲入您刚设置的IP地址，看到一个提示您输入密码的界面。请输入密码：1234或者12345678，进入设置状态。用户只需如图设置就行：
6．拨号规则
第一类：拨打中国大陆的固定电话
拨打格式 :86+区号(前无须加0)＋电话号码
如:拨打上海电话为：上海86+21+ xxxxxxxx，
拨打深圳电话为：深圳 86+755 +xxxxxxxx,（xxxxxxxx为目的电话号码）第二类：拨打中国大陆的移动电话（手机）
拨打格式 86＋手机号码
如:拨打移动手机 86+139xxxxxxxx，
拨打联通手机 86+130xxxxxxxx
第三类：拨打其他国家或者地区的固定电话或者手机
拨打格式 00＋国家号＋地区号＋电话号码
如:拨打美国电话 00+1+318 xxxxxxx
(1为美国国家号、318为城市号、xxxxxxx为当地电话号码)
7.话机功能
7.1重拨
在待机状态下，提起听筒，按下REDIAL键可重拨最后一次拨叫过的号码。
7.2听筒及扬声器当前音量调节
在通话中，按下“VOL+”增大听筒及扬声音器量，按下“VOL-”减小听筒及扬声器音量。
注意：调节听筒音量的大小，在掉电重启后，会还原为缺省的听筒音量。
8.常见问题解答
不要剧烈撞击，不要将本产品置于雨水或过度潮湿的环境中！
