【动力学中的“板块”和“传送带”模型】规律总结

专题讲座1动力学观点分析传送带和“板块”模型考点一动力学中的传送带模型水平传送带【典例1】（多选）如图所示，水平传送带以速度v1匀速运动，通过定滑轮用不可伸长的轻绳将物体P，Q相连，t＝0时P在传送带左端具有速度v2，P与定滑轮间的绳水平，t＝t0时P离开传送带。

不计滑轮质量和摩擦，绳足够长。

物体P的速度随时间变化的图像可能是（）答案：BC解析：若v2＜v1，且m Q g＜μm P g，则μm P g－m Q g＝（m Q＋m P）a1，当P加速运动至速度达到v1后，与皮带一起匀速运动，直到离开传送带（也可能在加速过程中离开传送带），故B正确；若v2＜v1，且m Q g＞μm P g，则P先匀减速到零，再反向加速到离开传送带（也可能在减速过程中离开传送带），加速度保持不变，图像斜率不变，若v2＞v1，且m Q g＜μm P g，则P先匀减速至v1，然后与传送带一起匀速运动，直到离开传送带（也可能在减速过程中离开传送带），若v2＞v1，且m Q g＞μm P g，满足m Q g＋μm P g＝（m Q＋m P）a2，中途速度减至v1，以后满足m Q g－μm P g＝（m Q＋m P）a3，加速度减小，图像斜率绝对值变小，物体先减速到零再以相同的加速度返回直到离开传送带（也可能在减速过程中离开传送带），故C正确，A、D错误。

倾斜传送带【典例2】（易错题）如图所示，与水平面夹角θ＝30°的传送带正以v＝ 2 m/s 的速度沿顺时针方向匀速运行，A、B两端相距l＝10 m。

现每隔1 s把质量m＝1 kg的工件（视为质点）轻放在传送带A端，在传送，g取10 m/s2，求：带的带动下，工件向上运动，工件与传送带间的动摩擦因数μ＝√32（1）两个工件间的最小距离；（2）传送带满载时与空载时相比，电机对传送带增加的牵引力。

答案：（1）1.2 m（2）32.5 N解析：（1）对工件受力分析，根据牛顿第二定律得μmg cos θ－mg sin θ＝ma工件放上传送带后的加速度大小a＝μmgcosθ－mgsinθ＝2.5 m/s2m＝0.8 s设经过t1时间工件与传送带速度相等，则加速的时间为t1＝vat1＝0.8 m，再过t2＝0.2 s，放下一个工件，此时该工件距前一个工件的距离最在此时间内运动的距离为x1＝v2小，有x＝x1＋vt2代入数据解得x＝1.2 m。

第4课时动力学问题中的“传送带”与“板—块”等问题读基础知识基础回顾：一、“传送带”模型1．水平传送带模型项目图示滑块可能的运动情况情景1①可能一直加速②可能先加速后匀速情景2①v 0>v 时，可能一直减速，也可能先减速再匀速②v 0<v 时，可能一直加速，也可能先加速再匀速情景3①传送带较短时，滑块一直减速达到左端②传送带较长时，滑块还要被传送带传回右端．其中v 0>v 返回时速度为v ，当v 0<v 返回时速度为v 02.倾斜传送带模型项目图示滑块可能的运动情况情景1μ≥tan θ时：①可能一直加速②可能先加速后匀速情景2μ＜tan θ时先以a 1减速，共速后再以a 2减速情景3①可能一直加速②可能先加速后匀速(μ≥tan θ)③可能先以a 1加速后以a 2加速(μ＜tan θ)二、“滑块—木板”模型1．模型特点滑块(视为质点)置于长木板上，滑块和木板均相对地面运动，且滑块和木板在摩擦力的作用下发生相对滑动．2．两种位移关系滑块从木板的一端运动到另一端的过程中，若滑块和木板向同一方向运动，则滑块的位移和木板的位移之差等于木板的长度；若滑块和木板向相反方向运动，则滑块的位移和木板的位移之和等于木板的长度．三、处理多过程问题时应注意的两个问题1．任何多过程的复杂物理问题都是由很多简单的小过程组成，上一过程的末是下一过程的初，对每一个过程分析后，列方程，联立求解．2．注意两个过程的连接处，加速度可能突变，但速度不会突变，速度是联系前后两个阶段的桥梁．研考纲考题要点1“传送带”模型相对位移的计算要分两种情况：①若二者同向，则Δx ＝|x 传－x 物|；②若二者反向，则Δx ＝|x 传|＋|x 物|.物体沿倾斜传送带向下运动，μ＜tan θ时，相对位移可能有重叠部分，要分段计算．【例1】如图所示，有一足够长的水平传送带以2m /s 的速度匀速运动，现将一物体轻轻放在传送带上，若物体与传送带间的动摩擦因数为0.5，则传送带将该物体传送10m 的距离所需时间为多少？(取g ＝10m/s 2)答案 5.2s解析物体在传送带上做匀加速直线运动过程中，加速度a ＝μg ＝5m/s 2.与传送带速度相同时，所需时间t 1＝2m/s 5m/s 2＝0.4s ．运动的位移为x 1＝12at 12＝0.4m<10m ，则物体匀速运动的时间t 2＝10m －0.4m 2m/s＝4.8s ，故传送带将该物体传送10m 的距离所需时间为t ＝t 1＋t 2＝5.2s.【训练1】如图所示，物块M 在静止的足够长的传送带上以速度v 0匀速下滑时，传送带突然启动，方向如图中箭头所示，在此传送带的速度由零逐渐增加到2v 0后匀速运动的过程中，则以下分析正确的是()A ．M 下滑的速度不变B ．M 立即开始在传送带上加速，速度变为2v 0后向下匀速运动C ．M 先向下匀速运动，后向下加速运动，最后沿传送带向下匀速运动D ．M 受的摩擦力方向始终沿传送带向上答案C解析传送带静止时，物块匀速下滑，故mg sin θ＝F f ，当传送带转动时，根据受力分析可知，物块先向下做加速运动，当速度与传送带速度相同时，物块和传送带以相同的速度匀速下滑，故C正确．要点2“滑块—木板”模型1．模型特点：滑块(视为质点)置于木板上，滑块和木板均相对地面运动，且滑块和木板在摩擦力的相互作用下发生相对滑动．2．位移关系：如图3，滑块由木板一端运动到另一端的过程中，滑块和木板同向运动时，位移之差Δx ＝x 1－x 2＝L (板长)；滑块和木板反向运动时，位移之和Δx ＝x 2＋x 1＝L.3．基本思路运动状态板、块速度不相等板、块速度相等瞬间板、块共速运动处理方法隔离法假设法整体法具体步骤对滑块和木板进行隔离分析，弄清每个物体的受力情况与运动过程假设两物体间无相对滑动，先用整体法算出一起运动的加速度，再用隔离法算出其中一个物体“所需要”的摩擦力F f ；比较F f 与最大静摩擦力F fm 的关系，若F f >F fm ，则发生相对滑动将滑块和木板看成一个整体，对整体进行受力分析和运动过程分析临界条件①两者速度达到相等的瞬间，摩擦力可能发生突变②当木板的长度一定时，滑块可能从木板滑下，恰好滑到木板的边缘达到共同速度(相对静止)是滑块滑离木板的临界条件原理运动学公式、牛顿运动定律、动能定理、功能关系等例2一木箱放在平板车的中部，距平板车的后端、驾驶室后端均为L ＝1.5m ，如图4所示处于静止状态，木箱与平板车之间的动摩擦因数为μ＝0.5，现使平板车以a 1的加速度匀加速启动，速度达到v ＝6m /s 后接着做匀速直线运动，运动一段时间后匀减速刹车(设最大静摩擦力等于滑动摩擦力，取g ＝10m/s 2)，求：(1)若木箱与平板车相对静止，加速度a 1大小满足什么条件？(2)若a 1＝6m /s 2，当木箱与平板车的速度都达到v ＝6m/s 时，木箱在平板车上的位置(离驾驶室后端距离)；(3)在第(2)问情况下，若在木箱速度刚达到6m/s 时平板车立即刹车到停止，则要使木箱不会撞到驾驶室，平板车刹车时的加速度大小满足什么条件？答案(1)a 1≤5m /s 2(2)2.1m (3)a ≤12m/s 2解析(1)木箱与平板车相对静止，加速度相同，当木箱受到的静摩擦力达到最大值时加速度最大，由牛顿第二定律有：F fmax ＝ma m ＝μmg得a m ＝5m/s 2解得a 1≤5m/s 2(2)因为a 1＝6m /s 2＞5m/s 2，故木箱与平板车发生相对滑动，当木箱速度达到6m/s 时，t 1＝v a m ＝65s ＝1.2s 位移为x 1＝v 2t 1＝62×1.2m ＝3.6m ，平板车速度达到6m/s 所需时间为：t 2＝v a 1＝1s ，位移为x 2＝v 2t 2＋v (t 1－t 2)，解得x 2＝4.2m当木箱与平板车的速度都达到v ＝6m/s 时，木箱在平板车上离驾驶室后端距离为：s ＝x 2－x 1＋L ＝4.2m －3.6m ＋1.5m ＝2.1m (3)木箱减速停止时的位移为：x 3＝v 22a m ＝622×5m ＝3.6m 平板车减速到停止时的位移为：x 4＝v 22a木箱不与车相碰需满足：x 3－x 4≤s解得：a ≤12m/s 2.【训练2】如图所示，一质量M ＝3.0kg 的足够长的木板B 放在光滑的水平面上，其上表面放置质量m ＝1.0kg 的小木块A ，A 、B 均处于静止状态，A 与B 间的动摩擦因数μ＝0.30，且最大静摩擦力与滑动摩擦力大小相等．现给木块A 施加一随时间t 变化的水平力F ＝kt (k ＝2N /s)，取g ＝10m/s 2.(1)若木板B 固定，则经过多少时间木块A 开始滑动？(2)若木板B 固定，求t 2＝2.0s 时木块A 的加速度大小．(3)若木板B 不固定，求t 3＝1.0s 时木块A 受到的摩擦力大小．答案(1)1.5s (2)1m/s 2(3)1.5N解析(1)当木板B 固定时，木块A 开始滑动瞬间，水平力F 与最大静摩擦力大小相等，则：F 1＝F fm ＝μmg 设经过t 1时间木块A 开始滑动，则：F 1＝kt 1则t 1＝μmg k ＝0.3×1×102s ＝1.5s (2)t 2＝2.0s 时，有F 2＝kt 2＝2×2N ＝4N由牛顿第二定律得：F 2－μmg ＝ma 解得a ＝F 2－μmg m ＝4－0.3×1×101m /s 2＝1m/s 2(3)在t 3＝1.0s 时水平外力为：F 3＝kt 3＝2×1N ＝2N因为此时外力小于最大静摩擦力，两者一定不发生相对滑动，故一起做匀加速运动，以整体为研究对象，由牛顿第二定律可得：F 3＝(m ＋M )a ′a ′＝F 3M ＋m ＝21＋3m /s 2＝0.5m/s 2对木块A 受力分析有：F 3－F f ＝ma ′则F f ＝F 3－ma ′＝(2－1×0.5)N ＝1.5N.要点3数形结合分析动力学问题以图象的方式考查牛顿第二定律是一类很重要的题目，此类问题要求考生具备理解图象所给予的信息和破译图象信息的能力，图象的形式以v －t 、a －t 、F －t 图象居多，考查最多的是v －t 图象，题型既有选择题也有计算题，难度中等．(1)题型特点物理公式与物理图象的结合是中学物理的重要题型，也是近年高考的热点，特别是v －t 图象，在考题中出现率极高．对于已知图象求解相关物理量的问题，往往是从结合物理过程分析图象的横、纵轴所对应的物理量的函数入手，分析图线的斜率、截距所代表的物理意义得出所求结果．(2)问题实质图象类问题的实质是力与运动的关系问题，以牛顿第二定律F ＝ma 为纽带，理解图象的种类，图象的轴、点、线、截距、斜率、面积所表示的意义．运用图象解决问题一般包括两个角度：①用给定图象解答问题；②根据题意作图，用图象解答问题．在实际的应用中要建立物理情景与函数、图象的相互转换关系．(3)解题关键解决这类问题的核心是分析图象，我们应特别关注v －t 图象中的斜率(加速度)和力的图线与运动的对应关系．例3(多选)如图1(a)，一物块在t ＝0时刻滑上一固定斜面，其运动的v －t 图线如图(b)所示．若重力加速度及图中的v 0、v 1、t 1均为已知量，则可求出()A ．斜面的倾角B ．物块的质量C ．物块与斜面间的动摩擦因数D ．物块沿斜面向上滑行的最大高度解析由v －t 图象可知物块沿斜面向上滑行时的加速度大小为a ＝v 0t 1，根据牛顿第二定律得mg sin θ＋μmg cos θ＝ma ，即g sin θ＋μg cos θ＝v 0t 1.同理向下滑行时g sin θ－μg cos θ＝v 1t 1，两式联立得sin θ＝v 0＋v 12gt 1，μ＝v 0－v 12gt 1cos θ，可见能计算出斜面的倾斜角度θ以及动摩擦因数，选项A 、C 正确；物块滑上斜面时的初速度v 0已知，向上滑行过程为匀减速直线运动，末速度为0，那么平均速度为v 02，所以沿斜面向上滑行的最远距离为x ＝v 02t 1，根据斜面的倾斜角度可计算出向上滑行的最大高度为x sin θ＝v 02t 1·v 0＋v 12gt 1＝v 0(v 0＋v 1)4g，选项D 正确；仅根据v －t 图象无法求出物块的质量，选项B 错误．答案ACD【训练3】如图甲所示，粗糙水平面上有一个长L ＝1m 、质量M ＝3kg 的长木板，木板上表面左半部分粗糙，右半部分光滑，木板与地面间的动摩擦因数μ1＝0.25.质量m ＝1kg 的物块(可视为质点)放置在木板的右端，物块与木板左半部分的动摩擦因数μ2＝0.5.在木板右端施加如图乙所示的水平拉力F ，g 取10m/s 2.求：(1)木板刚开始运动时的加速度大小；(2)物块运动多长时间后与木板速度相同；(3)经过t ＝2.5s 物块运动的位移大小．答案(1)1m/s 2(2)0.5s (3)4.875m解析(1)对木板受力分析，根据牛顿第二定律可知：F 1－μ1(M ＋m )g ＝Ma解得：a ＝1m/s 2(2)木板在F 1作用下，经历时间1s 前进的位移为：x 1＝12at 12＝12×1×12m ＝0.5m ，恰好运动到有摩擦力位置，此时木板的速度为：v ＝at 1＝1m/s 此后物块的加速度为：a ′＝μ2mg m ＝5m/s 2，木板的加速度为：a ″＝F 2－μ1(M ＋m )g －μ2mg M＝3m/s 2假设经历时间t 2两者速度相同，则有：v 共＝a ′t 2＝v ＋a ″t 2解得：t 2＝0.5s ，v 共＝2.5m/s t 2时间内物块的位移为：12a ′t 22＝0.625m t 2时间内木板的位移为：v t 2＋12a ″t 22＝0.875m 木板与物块的位移差为：0.875m －0.625m ＜L 2，物块未从木板上滑下，假设成立．(3)在0.5s 内物块前进的位移为：x 2＝12a ′t 22＝0.625m 达到共同速度后，假设两者以相同的加速度运动，物块运动的加速度为：a 1＝F 2－μ1(M ＋m )g M ＋m＝3.5m /s 2＜5m/s 2故此后两者一起做匀加速运动，时间t ′＝t －t 1－t 2＝1s ，故有：x 3＝v 共t ′＋12a 1t ′2＝2.5×1m ＋12×3.5×12m ＝4.25m 故物块前进的位移为：x ＝x 2＋x 3＝4.875m.要点4连接体中力的“分配协议”如图所示，一起做加速运动的物体系统，若外力F 作用于m 1上，则m 1和m 2的相互作用力F 12＝m 2·F m 1＋m 2，若作用于m 2上，则F 12＝m 1·F m 1＋m 2。

动力学中的“板块”和“传送带”模型一．“滑块—滑板”模型1. 模型特点：上下叠放两个物体，在摩擦力的相互作用下发生相对滑动。

2. 两种位移关系①物体的位移：各个物体对地的位移，即物体的实际位移。

②相对位移：一物体相对另一的物体的位移。

两种情况。

（1）滑块和滑板同向运动时，相对位移等两物体位移之差，即.21x x x -=∆相 （2）滑块和滑板反向运动时，相对位移等两物体位移之和，即.21x x x +=∆相 这是计算摩擦热的主要依据，.相滑x f Q ∆=3. 解题思路：（1）初始阶段必对各物体受力分析，目的判断以后两物体的运动情况。

（2）二者共速时必对各物体受力分析，目的判断以后两物体的运动情况。

二者等速是滑块和滑板间摩擦力发生突变的临界条件，是二者相对位移最大的临界点。

（3）物体速度减小到0时，受力分析，判断两物体以后是相对滑动还是相对静止。

相对静止二者的加速度a 相同；相对滑动二者的加速度a 不同。

（4）明确速度关系：弄清各物体的速度大小和方向，判断两物体的相对运动方向，从而弄清摩擦力的方向，正确对物体受力分析。

例.如图，两个滑块A 和B 的质量分别为m A ＝1 kg 和m B ＝5 kg ，放在静止于水平地面上的木板的两端，两者与木板间的动摩擦因数均为μ1＝0.5；木板的质量为m ＝4 kg ，与地面间的动摩擦因数为μ2＝0.1.某时刻A 、B 两滑块开始相向滑动，初速度大小均为v 0＝3 m/s.A 、B 相遇时，A 与木板恰好相对静止．设最大静摩擦力等于滑动摩擦力，取重力加速度大小g ＝10 m/s 2.求：(1)B 与木板相对静止时，木板的速度； (2)A 、B 开始运动时，两者之间的距离．〖思路指导〗（1）AB 开始运动时，相向均做减速运动，二者初速等大，加速度等大，则经历相等时间,v ∆相等.即相同时刻速度等大.对A 、B 、木板分析B 和木板同向向右运动，A 和木板反向运动，故B 和木板先相对静止，A 减速到0后，反向加速再与木板共速. （2）B 和木板共速后是相对滑动还是相对静止，假设法讨论.相对静止的条件：f<f max . 解析：（1）B 和木板共速前，AB 加速度分别为a A 、a B ,木板加速度为a 1.经t 1木板和B 共速. 对A 向左减速，加速度大小：../5,211向右解得s m a a m g m A A A ==μ 对B 向右减速，加速度大小：.m /s 5,21==B B B B a a m g m 解得μ对木板，由于g m m m g m g B A A B )(m 211++>-μμμ，则合外力向右，向右加速运动../5.2,)(-m 211211s m a ma g m m m g m g B A A B ==++-解得μμμB 和木板共速有：,1110t a t a v B =-解得t 1=0.4s../110s m t a v v B B =-=0.8m.t 2v v x 1Bo B =+= A 的速度大小v A =v B =1m/s.（2）设B 和木板共速后相对静止，对B 和木板：./m 35,)m 22212s a a m m g m g m m B A B A =+=+++解得）（（μμ向右减速运动. 对B 有，木板和A相对静止.假设正确，设再经t g,m μN 320a m f 2B 12B B <== A 全程加速度不变.对B 和木板:,222t a v v B -=对A 有：,222t a v v A +-=解得t 2=0.3s.v 2=0.5m/s.0.225m,m 409t 2v v x 22B /B ==+=0.875m.)t (t a 21)t (t v x 221A 210A =+-+= 故 1.9m.x x x L /B B A =++= 练习1. (水平面光滑的“滑块—滑板”模）如图所示，质量M ＝8 kg 的小车静止在光滑水平面上，在小车右端施加一水平拉力F ＝8 N ．当小车速度达到1.5 m/s 时，在小车的右端由静止轻放一大小不计、质量m ＝2 kg 的物体，物体与小车间的动摩擦因数μ＝0.2，小车足够长．从物体放上小车开始经t ＝1.5 s 的时间，物体相对地面的位移为(g 取10 m/s 2)( )A ．1 mB ．2.1 mC ．2.25 mD ．3.1 m解析：（1）刚放上物体时，对物体：.2m/s解得a ,ma μmg 211== 对小车：,/5.0,222s m a Ma mg F ==-解得μv 0=1.5m/s.设经t 1二者等速v 1.则2m/s.1s，v 解得t ,t a v t a v 11120111==+==此时物体运动：1m.t v 21x 111==故A 错.（2）共速后，设二者相对静止，整体：.0.8m/s，解得a m)a (M F 233=+= 对物体：μmg，<1.6N =ma =f 3假设正确.再经0.5s 物体运动：.1.2,1.12121223212m x x x m t a t v x =+==+=故故B 对CD 错.2. (水平面粗糙的“滑块—滑板”模型)如图所示，一长木板在水平地面上运动，在某时刻(t ＝0)将一相对于地面静止的物块轻放到木板上．已知物块与木板的质量相等，物块与木板间及木板与地面间均有摩擦，物块与木板间的最大静摩擦力等于滑动摩擦力，且物块始终在木板上．在物块放到木板上之后，木板运动的速度—时间图象可能是图中的( )解析：（1）物体刚放上木板，对木板：.a ,mg g )1121向左，减速运动（Ma M m =++μμ （2）共速后若二者相对静止：错，，则（BC a a Ma g M 2121,)m >=+μ 由于地面有摩擦，共速后木板做减速运动，故D 错。

传送带模型1.水平传送带模型2.3.1.物块从光滑曲面上的P 点自由滑下，通过粗糙的静止水平传送带以后落到地面上Q 点，若传送带的皮带轮沿逆时针方向转动起来，使传送带随之运动，再把物块放到P 点自由滑下，则：( )A. 物块将仍落在Q 点B. 物块将会落在Q 点的左边C. 物块将会落在Q 点的右边D. 物块有可能落不到地面上2、 如图示，物体从Q 点开始自由下滑，通过粗糙的静止水平传送带后，落在地面P 点，若传送带按顺时针方向转动。

物体仍从Q 点开始自由下滑，则物体通过传送带后：（ ）A.一定仍落在P 点B.可能落在P 点左方C.一定落在P 点右方D.可能落在P 点也可能落在P 点右方3、如图，传送带与水平方向夹37°角，AB 长为L ＝16m 的传送带 以恒定速度v ＝10m/s 运动，在传送带上端A 处无初速释放质量为m ＝0.5kg 的物块，物块与带面间的动摩擦因数μ＝0.5，(sin37°＝0.6，cos37°＝0.8，取g ＝10 m /s2)求：（1）当传送带顺时针转动时，物块从A 到B 所经历的时间为多少？ （2）当传送带逆时针转动时，物块从A 到B 所经历的时间为多少？4、某快递公司分拣邮件的水平传输装置示意如图,皮带在电动机的带动下保持v=1m/s 的恒定速度向右运动,现将一质量为m=2kg 的邮件轻放在皮带上,邮件和皮带间的动摩擦因数μ=0.5。

设皮带足够长,取g=10m/s2,在邮件与皮带发生相对滑动的过程中,求:(1)邮件滑动的时间t;(2)邮件对地的位移大小x;(3)邮件与皮带间的摩擦力对皮带做的功W 。

板块模型整体分析：板块模型是高中物理中一个很经典的物理模型，该模型是动量守恒定律应用的典范，板和块借助于相互之间的摩擦力而发生作用，引起速度、位移、加速度、能量等一系列物理量的变化，因此也成为一类很重要的综合问题。

解决此类问题的关键，就是要明确板和块之间的位移关系，抓住系统动量守恒的特征，配合能量守恒、功能关系、摩擦力与最大静摩擦力的知识。

传送带问题的分析技巧．模型特征(1)水平传送带模型摩擦因数μ＝0.1。

工件滑上A 端瞬时速度v A ＝4 m/s ，到达B 端的瞬时速度设为v B ，则( )A ．若传送带不动，则vB ＝3 m/sB ．若传送带以速度v ＝4 m /s 逆时针匀速转动，v B ＝3m/sC．若传送带以速度v＝2 m/s顺时针匀速转动，v B＝3 m/sD．若传送带以速度v＝2 m/s顺时针匀速转动，v B＝2 m/s2、如图所示，水平传送带A、B两端点相距x＝4 m，以v0＝2 m/s的速度(始终保持不变)顺时针运转，今将一小煤块(可视为质点)无初速度地轻放至A点处，已知小煤块与传送带间的动摩擦因数为0.4，g取10 m/s2.由于小煤块与传送带之间有相对滑动，会在传送带上留下划痕．则小煤块从A运动到B的过程中( )A．小煤块从A运动到B的时间是 2 sB．小煤块从A运动到B的时间是2.25 sC．划痕长度是4 mD．划痕长度是0.5 m3、如图所示，有一水平放置的足够长的皮带输送机以v＝5 m/s的速率沿顺时针方向运行。

有一物块以v0＝10 m/s的初速度从皮带输送机的右端沿皮带水平向左滑动。

若物块与皮带间的动摩擦因数μ＝0.5，并取g＝10 m/s2，求物块从滑上皮带到离开皮带所用的时间。

传送带以恒定的速率v＝10 m/s运动，已知它与水平面成α＝37°，如图所示，PQ＝16 m，将一个小物体无初速度地放在P点，小物体与传送带间的动摩擦因数为μ＝0.5，问当传送带逆时针转动时，小物体运动到Q点的时间为多少？.(2017·武汉月考)如图所示，AB、CD为两个光滑的平台，一倾角为37°，长为5 m的传送带与两平台平滑连接。

现有一小物体以10 m/s的速度沿平台AB向右运动，当传送带静止时，小物体恰好能滑到平台CD上，问：(1)小物体跟传送带间的动摩擦因数为多大？(2)当小物体在平台AB上的运动速度低于某一数值时，无论传送带顺时针运动的速度多大，小物体都不能到达平台CD，求这个临界速度。

传送带模型1．水平传送带模型(1)(2)(1)(2)(1)(2)返回时速度为2．(1)(2)(1)(2)(3)解传送带问题的思维模板1.无初速度的滑块在水平传送带上的运动情况分析3.无初速度的滑块在倾斜传送带上的运动情况分析4.有初速度的滑块在倾斜传送带上的运动情况分析1．传送带模型(1)模型分类：水平传送带问题和倾斜传送带问题。

(2)传送带的转动方向：可以与物体运动方向相同或与物体运动方向相反。

(3)物体相对于传送带可以是静止、匀速运动、加速运动或减速运动。

2．处理方法求解的关键在于认真分析物体与传送带的相对运动情况，从而确定其是否受到滑动摩擦力作用。

如果受到滑动摩擦力作用应进一步确定其大小和方向，然后根据物体的受力情况确定物体的运动情况。

当物体速度与传送带速度相等时，物体所受的摩擦力有可能发生突变。

[多维展示]多维角度1 水平同向加速[例1] (2017·安徽师大附中模拟)(多选)如图所示，质量m ＝1 kg 的物体从高为h ＝0.2 m 的光滑轨道上P 点由静止开始下滑，滑到水平传送带上的A 点，物体和传送带之间的动摩擦因数为μ＝0.2，传送带AB 之间的距离为L ＝5 m ，传送带一直以v ＝4 m/s 的速度匀速运动，则( )A ．物体从A 运动到B 的时间是1.5 sB ．物体从A 运动到B 的过程中，摩擦力对物体做功为2 JC ．物体从A 运动到B 的过程中，产生的热量为2 JD ．物体从A 运动到B 的过程中，带动传送带转动的电动机多做的功为10 J解析 设物体下滑到A 点的速度为v 0，对PA 过程，由机械能守恒定律有：12mv 20＝mgh ，代入数据得：v 0＝2gh＝2 m/s<v ＝4 m/s ，则物体滑上传送带后，在滑动摩擦力的作用下做匀加速运动，加速度大小为a ＝μmgm＝μg ＝2m/s 2；当物体的速度与传送带的速度相等时用时：t 1＝v －v 0a ＝4－22 s ＝1 s ，匀加速运动的位移x 1＝v 0＋v 2t 1＝2＋42×1 m ＝3 m<L ＝5 m ，所以物体与传送带共速后向右做匀速运动，匀速运动的时间为t 2＝L －x 1v ＝5－34s ＝0.5 s ，故物体从A 运动到B 的时间为：t ＝t 1＋t 2＝1.5 s ，A 正确；物体运动到B 的速度是v ＝4 m/s ，根据动能定理得：摩擦力对物体做功W f ＝12mv 2－12mv 20＝⎝ ⎛⎭⎪⎫12×1×42－12×1×22 J ＝6 J ，B 错误；在t 1时间内，传送带做匀速运动的位移为x 带＝vt 1＝4 m ，故产生热量Q ＝μmg Δx ＝μmg (x 带－x 1)，代入数据得：Q ＝2 J ，C 正确；电动机多做的功一部分转化成了物体的动能，另一部分转化为内能，则电动机多做的功W ＝⎝ ⎛⎭⎪⎫12mv 2－12mv 20＋Q ＝⎣⎢⎡⎦⎥⎤12×1×(42－22)＋2 J ＝ 8J ，D 错误。

传送带模型和板块模型一．“传送带模型”问题的分析思路1．模型特征一个物体以速度v0(v0≥0)在另一个匀速运动的物体上开始运动的力学系统可看做“传送带”模型，如图6(a)、(b)、(c)所示．图62．建模指导传送带模型问题包括水平传送带问题和倾斜传送带问题．(1)水平传送带问题：求解的关键在于对物体所受的摩擦力进行正确的分析判断．判断摩擦力时要注意比较物体的运动速度与传送带的速度，也就是分析物体在运动位移x(对地)的过程中速度是否和传送带速度相等．物体的速度与传送带速度相等的时刻就是物体所受摩擦力发生突变的时刻．(2)倾斜传送带问题：求解的关键在于认真分析物体与传送带的相对运动情况，从而确定其是否受到滑动摩擦力作用．如果受到滑动摩擦力作用应进一步确定其大小和方向，然后根据物体的受力情况确定物体的运动情况．当物体速度与传送带速度相等时，物体所受的摩擦力有可能发生突变．例1如图7所示，倾角为37°，长为l＝16 m的传送带，转动速度为v＝10 m/s，动摩擦因数μ＝0.5，在传送带顶端A处无初速度地释放一个质量为m＝0.5 kg的物体．已知sin 37°＝0.6，cos 37°＝0.8，g＝10 m/s2.求：(1)传送带顺时针转动时，物体从顶端A滑到底端B的时间；(2)传送带逆时针转动时，物体从顶端A滑到底端B的时间．突破训练1如图8所示，水平传送带AB长L＝10 m，向右匀速运动的速度v0＝4 m/s，一质量为1 kg的小物块(可视为质点)以v1＝6 m/s的初速度从传送带右端B点冲上传送带，物块与传送；带间的动摩擦因数μ＝0.4，g取10 m/s2.求：(1)物块相对地面向左运动的最大距离；(2)物块从B点冲上传送带到再次回到B点所用的时间．二．“滑块—木板模型”问题的分析思路1．模型特点：上、下叠放两个物体，并且两物体在摩擦力的相互作用下发生相对滑动．2．建模指导解此类题的基本思路：(1)分析滑块和木板的受力情况，根据牛顿第二定律分别求出滑块和木板的加速度；(2)对滑块和木板进行运动情况分析，找出滑块和木板之间的位移关系或速度关系，建立方程．特别注意滑块和木板的位移都是相对地面的位移.例2如图所示，质量为M，长度为L的长木板放在水平桌面上，木板右端放有一质量为m长度可忽略的小木块，木块与木板之间、木板与桌面之间的动摩擦因数均为μ。

专题25 传送带、板块模型（动力学与能量的观点）1．传送带问题中的功能关系分析(1)功能关系分析：W＝ΔE k＋ΔE p＋Q.(2)对W和Q的理解：①传送带做的功W＝Fx传，其中F为传送带的动力，x传为传送带转过的距离；②产生的内能Q＝fΔx.2. 板块模型中的位移关系滑块从滑板的一端运动到另一端的过程中，若滑块与滑板沿同一方向运动，则滑块的位移与滑板的位移之等于滑板的长度若滑块与滑板沿相反方向运动，则滑块的位移与滑板的位移之等于滑板的长度【例1】[板—块类摩擦力做功](多选)将一长木板静止放在光滑的水平面上，如图甲所示，一个小铅块(可视为质点)以水平初速度v0由木板左端向右滑动，到达右端时恰能与木板保持相对静止．现将木板分成A 和B两段，使B的长度和质量均为A的2倍，并紧挨着放在原水平面上，让小铅块仍以初速度v0由木板A 的左端开始向右滑动，如图乙所示．若小铅块相对滑动过程中所受的摩擦力始终不变，则下列有关说法正确的是()A．小铅块将从木板B的右端飞离木板B．小铅块滑到木板B的右端前就与木板B保持相对静止C．甲、乙两图所示的过程中产生的热量相等D．图甲所示的过程产生的热量大于图乙所示的过程产生的热量【例2】[传送带类摩擦力做功](多选)如图所示，水平传送带由电动机带动，并始终保持以速度v匀速运动，现将质量为m的物块由静止释放在传送带的左端，过一会儿物块能保持与传送带相对静止．设物块与传送带间的动摩擦因数为μ，对于这一过程，下列说法正确的是()A．摩擦力对物块做的功为0.5m v2B．物块对传送带做的功为0.5m v2C．系统摩擦生热为0.5m v2D．电动机多做的功为m v2【例3】[能量守恒定律与图像的结合问题](2019·苏锡常镇四市调研)以一定的初速度从地面竖直向上抛出一小球，小球上升到最高点之后，又落回到抛出点，假设小球所受空气阻力与速度大小成正比，则小球在运动过程中的机械能E随离地高度h变化关系可能正确的是()【例4】(2019·宁夏石嘴山模拟)如图所示，水平传送带长L＝12 m，且以v＝5 m/s的恒定速率顺时针转动，光滑轨道与传送带的右端B点平滑连接，有一质量m＝2 kg的物块从距传送带高h＝5 m的A点由静止开始滑下．已知物块与传送带之间的动摩擦因数μ＝0.5，重力加速度g取10 m/s2，求：(1)物块距传送带左端C的最小距离；(2)物块再次经过B点后滑上曲面的最大高度；(3)在上述整个运动过程中，物块与传送带间因摩擦而产生的热量．【例1】解析：图甲所示运动过程中小铅块与木板之间的摩擦力使整个木板一直加速，图乙所示过程中小铅块先使整个木板加速，运动到B 部分上后A 部分停止加速，只有B 部分加速，加速度大于图甲所示过程，故图乙所示过程中小铅块与B 木板将更早达到速度相等，所以小铅块还没有运动到B 的右端，两者速度就已经相同，选项A 错误，B 正确；根据摩擦力乘相对路程等于产生的热量，图甲中相对路程大于图乙中的相对路程，则图甲所示的过程产生的热量大于图乙所示的过程产生的热量，选项C 错误，D 正确．答案：BD【例2】解析：对物块运用动能定理，摩擦力做的功等于物块动能的增加量，即0.5m v 2，故选项A 正确；传送带的位移是物块位移的两倍，所以物块对传送带做功的绝对值是摩擦力对物块做功的两倍，即为m v 2，故选项B 错误；电动机多做的功就是传送带克服摩擦力做的功，也为m v 2，故选项D 正确；系统摩擦生热等于摩擦力与相对位移的乘积，故选项C 正确．答案：ACD【例3】解析：根据功能关系得ΔE ＝f ·Δh ，得ΔE Δh＝f ，即E -h 图像切线斜率的绝对值等于空气阻力的大小．在上升过程中，速度减小，空气阻力减小，故E -h 图像的斜率减小；下降过程中，速度增大，空气阻力逐渐增大，故E -h 图像的斜率变大；上升过程中平均阻力大于下降过程中的平均阻力，故上升过程中机械能的减小量比下降过程中机械能的减小量大．故图像D 正确，A 、B 、C 错误．答案：D【例4】[解析] (1)物块从A 到B 的过程中，由动能定理得mgh ＝12m v 2B解得v B ＝10 m/s ，物块在传送带上向左运动的过程中，由牛顿第二定律得μmg ＝ma解得a ＝5 m/s 2由运动学公式得0－v 2B ＝－2ax 1解得x 1＝10 m ，且t 1＝v B a＝2 s ， 物块距传送带左端C 的最小距离d min ＝L －x 1＝2 m.(2)物块在传送带上向右运动的过程中，由牛顿第二定律得μmg ＝ma ′解得a ′＝5 m/s 2，物块达到与传送带共速的时间t 2＝v a ′＝1 s x 2＝12a ′t 22＝2.5 m ＜10 m ， 此后物块随传送带向右匀速运动，经过B 点时的速度v ＝5 m/s ， 物块经过B 点后滑上曲面的过程中，由动能定理得－mgh m ＝0－12m v 2 解得h m ＝1.25 m.(3)物块在传送带上向左运动的过程中，相对位移Δx 1＝x 1＋v t 1＝20 m此过程中产生的热量Q 1＝μmg Δx 1＝200 J ，物块在传送带上向右运动的过程，相对位移Δx 2＝v t 2－x 2＝2.5 m此过程中产生的热量Q 2＝μmg Δx 2＝25 J ，全程产生的热量Q 热＝Q 1＋Q 2＝225 J.[答案] (1)2 m (2)1.25 m (3)225 J。

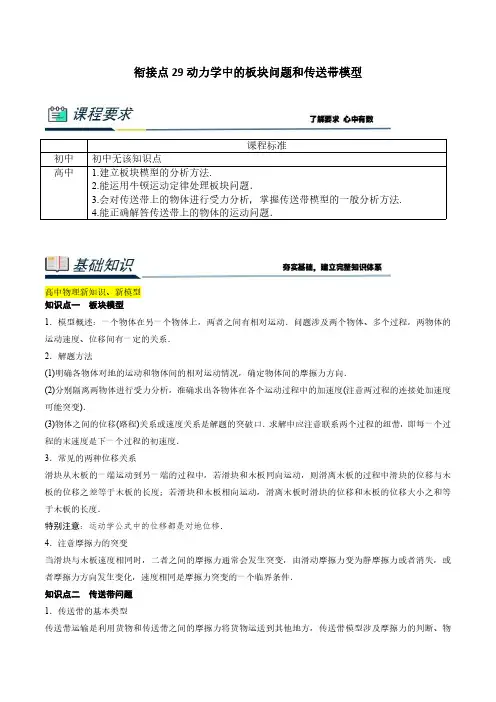

衔接点29动力学中的板块问题和传送带模型课程标准初中初中无该知识点高中 1.建立板块模型的分析方法.2.能运用牛顿运动定律处理板块问题．3.会对传送带上的物体进行受力分析，掌握传送带模型的一般分析方法.4.能正确解答传送带上的物体的运动问题．高中物理新知识、新模型知识点一板块模型1．模型概述：一个物体在另一个物体上，两者之间有相对运动．问题涉及两个物体、多个过程，两物体的运动速度、位移间有一定的关系．2．解题方法(1)明确各物体对地的运动和物体间的相对运动情况，确定物体间的摩擦力方向．(2)分别隔离两物体进行受力分析，准确求出各物体在各个运动过程中的加速度(注意两过程的连接处加速度可能突变)．(3)物体之间的位移(路程)关系或速度关系是解题的突破口．求解中应注意联系两个过程的纽带，即每一个过程的末速度是下一个过程的初速度．3．常见的两种位移关系滑块从木板的一端运动到另一端的过程中，若滑块和木板同向运动，则滑离木板的过程中滑块的位移与木板的位移之差等于木板的长度；若滑块和木板相向运动，滑离木板时滑块的位移和木板的位移大小之和等于木板的长度．特别注意：运动学公式中的位移都是对地位移．4．注意摩擦力的突变当滑块与木板速度相同时，二者之间的摩擦力通常会发生突变，由滑动摩擦力变为静摩擦力或者消失，或者摩擦力方向发生变化，速度相同是摩擦力突变的一个临界条件．知识点二传送带问题1．传送带的基本类型传送带运输是利用货物和传送带之间的摩擦力将货物运送到其他地方，传送带模型涉及摩擦力的判断、物体运动状态的分析、运动学和动力学知识的综合运用．有水平传送带和倾斜传送带两种基本模型．2．传送带模型分析流程3．常见类型及物体运动情况(1)水平传送带常见类型及物体运动情况类型物体运动情况(1)可能一直加速(2)可能先加速后匀速(1)v0>v时，可能一直减速，也可能先减速再匀速(2)v0＝v时，一直匀速(3)v0<v时，可能一直加速，也可能先加速再匀速(1)传送带较短时，物体一直减速到达左端(2)传送带足够长时，物体先向左减速再向右加速回到右端(2)倾斜传送带常见类型及物体运动情况类型物体运动情况(1)可能一直加速(2)可能先加速后匀速(1)可能一直加速(2)可能先加速后匀速(3)可能先以a1加速再以a2加速4.注意求解的关键在于根据物体和传送带之间的相对运动情况，确定摩擦力的大小和方向．当物体的速度与传送带的速度相等时，物体所受的摩擦力有可能发生突变，速度相等前后对摩擦力的分析是解题的关键．初、高中物理衔接点1.板块模型，要对板和块分别受力分析和运动过程分析，利用牛顿第二定律和运动学公式求解动力学和运动学问题。

动力学中的传送带模型一、模型概述物体在传送带上运动的情形统称为传送带模型．因物体与传送带间的动摩擦因数、斜面倾角、传送带速度、传送方向、滑块初速度的大小和方向的不同，传送带问题往往存在多种可能，因此对传送带问题做出准确的动力学过程分析，是解决此类问题的关键．二、两类模型1．水平传送带模型项目图示滑块可能的运动情况情景1（1)可能一直加速（2）可能先加速后匀速情景2（1）v0〉v时,可能一直减速，也可能先减速再匀速(2）v0〈v时，可能一直加速,也可能先加速再匀速情景3(1)传送带较短时，滑块一直减速达到左端(2)传送带较长时，滑块还要被传送带传回右端．其中v0>v返回时速度为v，当v0<v返回时速度为v02．倾斜传送带模型项目图示滑块可能的运动情况情景1（1)可能一直加速(2）可能先加速后匀速情景2（1）可能一直加速(2）可能先加速后匀速（3)可能先以a1加速后以a2加速情景3（1)可能一直加速(2)可能先加速后匀速（3）可能一直匀速(4)可能先以a1加速后以a2加速情景4(1)可能一直加速（2）可能一直匀速(3)可能先减速后反向加速1．如图3－2－11所示，传送带保持v0＝1 m/s的速度运动．现将一质量m＝0.5 kg的物体从传送带左端放上，设物体与传送带间动摩擦因数μ＝0。

1，传送带两端水平距离x＝2.5 m,则物体从左端运动到右端所经历的时间为(g取10 m/s2)(）图3－2－11A.错误!s B．(错误!－1) sC．3 s D．5 s【答案】 C2、(2014届大连模拟）如图3－2－19所示，水平传送带A、B两端相距x＝3.5 m，物体与传送带间的动摩擦因数μ＝0。

1，物体滑上传送带A端的瞬时速度v A＝4 m/s，到达B端的瞬时速度设为v B。

下列说法中正确的是()A．若传送带不动,v B＝3 m/sB．若传送带逆时针匀速转动，v B一定等于3 m/sC．若传送带顺时针匀速转动，v B一定等于3 m/sD．若传送带顺时针匀速转动,v B有可能等于3 m/s【解析】当传送带不动时,物体从A到B做匀减速运动，a＝μg＝1 m/s2，物体到达B点的速度v B＝错误!＝3 m/s。

精品基础教育教学资料，仅供参考，需要可下载使用！高三物理一轮复习知识点专题6 动力学三大基本模型—【讲】第一部分：考点梳理考点一、传送带模型考点二、板块模型考点三、弹簧模型考点一、传送带模型传送带模型传送带问题为高中动力学问题中的难点，主要表现在两方面：其一，传送带问题往往存在多种可能结论的判定，即需要分析确定到底哪一种可能情况会发生；其二，决定因素多，包括滑块与传送带间的动摩擦因数大小、斜面倾角，传送带速度、传送方向、滑块初速度的大小及方向等。

这就需要考生对传送带问题能做出准确的动力学过程分析。

传送带模型1——水平传求解的关键在于对物体所受的摩擦力进行正确的分析判断。

物体的速度与传送带速度相等的时刻就是物体所受摩擦力发生突变的时刻。

（典例应用1）如图所示，传送带保持以1 m/s的速度顺时针转动。

现将一质量m＝0.5 kg的物体从离传送带很近的a点轻轻地放上去，设物体与传送带间动摩擦因数μ＝0.1，a、b间的距离L＝2.5 m，则物体从a 点运动到b点所经历的时间为多少？(g取10 m/s2)【答案】：g v v l μ2+或gl μ2 【解析】物块在传送带上可能经历两种运动形式，如果传送带足够长物块先匀加速到与传送带共速，然后再匀速的走完剩余的全程，如果传送带不是足够长，则物块在传送带上一直匀加速； 方式一：物块先匀加速再匀速； 对物块受力分析：g a ma mg μμ==...设物块从开始加速到与传送带共速需要的时间为t1，从共速到走完剩余全程需要的时间为t2；阶段一速度关系式：10at v +=...）（11g vt μ=; 阶段一位移关系式：)2(2)(212122221g v g v g at x μμμ=⨯== 阶段二速度关系式：)3(22vx t = 阶段二位移关系式：)4(2212g v l x l x μ-=-= 求得：)5(22gvv l t μ-=所以从AB 传送到B 的总时间为：)6(221gv v l t t t μ+=+= 方式二、物块在传送带上一直匀加速到另一端； 对物块受力分析：g a ma mg μμ==...对物体进行运动分析，如果传送带不是足够长，物块在传送带上一直匀加速；221at l =得g lt μ2=，所以物块从A 传送到B 的时间为glt μ2=或g v v l t μ2+=方法总结：如图所示是物块在传送带上的两种运行模式，分析可知，在传送带的长度一定时，把物块从A 运送到B 端的两种方式中，t0<t1结论是：如果能够保证物体在传送带上一路匀加速，那么物体到达右端所需的时间更短.（典例应用2）如图所示，一平直的传送带以速度v ＝2m/s 匀速运动，传送带把A 处的工件运送到B 处，A 、B 相距L ＝10m ，从A 处把工件无初速地放到传送带上，经过时间t ＝6s ，能传送到B 处，求： （1）工件在传送带上加速运动过程中的加速度大小及加速运动的时间；（2）欲用最短的时间把工件从A 处传送到B 处，求传送带的运行速度至少多大？【答案】：（1）1m/s2 （2）52【解析】：对工件受力分析：g a ma mg μμ==....对工件进行运动分析：假设工件从静止释放到与传送带共速共需要经历的时间为t 速度关系：)1...(at v =代入得2=at t=2s位移关系：)2)...(6(212t v at l -+=，代入相关参数得：a=1m/s 2如果工件在传送带上一路匀加速刚好到达B 端时的速度为V ，且刚好与传送带共速，此时传送带的速度即为其临界的最小速度。

专题四板块、传送带模型一、板块模型1．模型特点上、下叠放两个物体，在摩擦力的相互作用下两物体发生相对滑动。

2．两种位移关系滑块由滑板的一端运动到另一端的过程中，若滑块和滑板同向运动，位移之差等于板长；反向运动时，位移之和等于板长。

3．解题方法整体法、隔离法。

4．解题思路(1)分析滑块和滑板的受力情况，根据牛顿第二定律分别求出滑块和滑板的加速度。

(2)对滑块和滑板进行运动情况分析，找出滑块和滑板之间的位移关系或速度关系，建立方程。

特别注意滑块和滑板的位移都是相对地的位移。

1.（2013•广陵区校级学业考试）如图所示，一质量M=50kg、长L=3m的平板车静止在光滑的水平地面上，平板车上表面距地面的高度h=1.8m．一质量m=10kg可视为质点的滑块，以v0=7.5m/s的初速度从左端滑上平板车，滑块与平板车间的动摩擦因数μ=0.5，取g=10m/s2．（1）分别求出滑块在平板车上滑行时，滑块与平板车的加速度大小；（2）判断滑块能否从平板车的右端滑出．若能，求滑块落地时与平板车右端间的水平距离；若不能，试确定滑块最终相对于平板车静止时与平板车右端的距离．2.足够长的长木板B在水平面上向右运动，小物块A无初速度的放到长木板B的右端，此时木板B的速度为16m/s．若小物块A可视为质点，它与长木板B的质量相同m＝2 kg，A、B间的动摩擦因数μ1＝0.2，B与地面之间的动摩擦因数μ2＝0.2，取g＝10 m/s2.求：最终A与B的相对位移是多少？3．[2018·黑龙江大庆一模]如图，木板静止于水平地面上，在其最右端放一可视为质点的木块。

已知木块的质量m ＝1 kg ，木板的质量m 0＝4 kg ，长l ＝2.5 m ，上表面光滑，下表面与地面之间的动摩擦因数μ＝0.2。

现用水平恒力F ＝20 N 拉木板，g 取10 m/s 2，求：(1)木板的加速度；(2)要使木块能滑离木板，水平恒力F 作用的最短时间。
