【物理】 欧姆定律练习题(含答案)

本章测试一、选择题1．如图所示是“研究电流跟电压、电阻的关系”的电路图。

设电阻R两端的电压为U ，通过R 的电流为I ，改变滑动变阻器R '连入电路的阻值，记录下多组实验数据。

某同学对其分析后得出如下结论，其中正确的是（ ）A ．当U 增大n 倍，R 就减小为原来的1/nB ．不论U 怎样变化，U 与I 的比值不变C ．R 跟U 成正比、跟I 成反比D ．当U 为零时，I 为零，R 也为零2．如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（ ）A ．1S 、2S 都断开B ．1S 断开，2S 闭合C ．1S 闭合，2S 断开D ．1S 、2S 都闭合3．一根铜线和一根镍铬合金线，长短粗细都相同，把它们串联在电路中，铜导线中的电流为1I ，两端的电压为1U ；镍铬金合线中的电流为2I ，两端的电压为2U ，则1I 与2I ，1U 与2U 的关系正确的是（ ）A ．2121,U U I I ==B ．2121,U U I I <=C ．2121,U U I I =>D ．2121,U U I I <>4．在如图所示电路中，Ω=Ω=6,321R R 。

当开关1S 与2S 闭合、3S 断开时，电流表的示数为1I 。

当开关1S 与3S 闭合、2S 断开时，电流表的示数为2I 。

则1I 与2I 的比值为（ ）A ．1：2B ．2：1C ．2：3D ．3：25．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表1A 和2A ，电压表V 的示数变化情况是（ ）A ．1A 示数变小，2A 示数变小，V 示数不变B ．1A 示数未变，2A 示数变小，V 示数不变C ．1A 示数不变，2A 示数变大，V 示数变小D ．1A 示数变小，2A 示数变大，V 示数变小6．如图中的滑动变阻器R '的阻值是200Ω，电阻Ω=3001R ，电源的电压是6V 且保持不变，当滑动变阻器的滑片从a 端滑到b 端，电压表示数的变化是（ ）A ．6V~0VB ．6~2.4VC ．6V~3.6VD ．3.6V~2.4V7．在如图所示的电路中，电源电压保持不变，当1S 、2S 闭合，3S 断开时，电压表示数为U ；当1S 、2S 断开，3S 闭合时，电压表示数为U /3。

欧姆定律习题（含答案）一、单选题(本大题共5小题，共10.0分)1.如图1所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻，其“I-U”关系图象如图2所示．下图列出另一个电阻的“I-U”关系图象，其中正确的是（）A. B. C.D.2.由欧姆定律I=推得R=，下列说法中正确的是（）A.导体的电阻与导体两端电压成正比B.导体的电阻与通过导体的电流成反比C.导体的电阻是导体本身的属性，只和长度、材料、横截面积、温度有关，与电压、电流无关D.以上说法都不对3.如图电路中，R1＞R2，所有元件完好，开关闭合，电流表A的示数是1A，电流表A1的示数（）A.小于0.5AB.等于0.5AC.大于0.5AD.等于1A4.关于导体的电阻，下列说法中正确的是（）A.导体的电阻跟它两端的电压成正比B.导体的电阻跟通过它的电流成反比C.导体的电阻是导体本身的一种性质，跟通过导体中的电流和加在导体两端的电压无关D.导体的电阻由它两端的电压和通过它的电流决定5.某同学利用如图所示电路测小灯泡电阻，实验中测量出了多组数据，并根据所测数据画出了电流表与电压表示数关系的图象，下面几个图象符合实际的是（）A. B.C. D.二、多选题(本大题共1小题，共3.0分)6.如图所示，理想变压器MN原线圈接一交流电源，副线圈回路中有一定值电阻R0和两个小灯泡L1、L2，电表为理想电表．最初电键S是断开的，现闭合电键S，则（）A.副线圈两端电压变大B.灯泡L1变亮 C.电流表A1示数变大 D.电阻R0中的电流变小三、填空题(本大题共10小题，共20.0分)7.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则元件A的电阻为______ Ω；将A和B串联后的总电阻是______ Ω．8.如果导体两端的电压是3V，通过的电流是0.3A，这段导体的电阻是______ Ω，若该导体两端的电压增加到6V时，它电阻是______ Ω，若导体两端电压为零时，其电阻是______ Ω．9.如图所示的电路中，电源电压保持不变，L2灯的电阻为R0，当仅闭合开关S1，甲、乙两表均为电流表时，甲、乙两表的示数分别为I1和I2，则L1灯的电阻为______ ；当开关S1和S2都闭合，甲、乙两表均为电压表时，则甲、乙两表的示数之比为______ ．（不计温度对电阻的影响）10.某用电器电阻为12Ω，在6-9V电压时均可正常工作．若将它接在15V的电路上，需要给它______ 一个最大阻值为______ Ω或最小阻值为______ Ω的电阻，才能正常工作．11.如图，已知R1、R2电阻值相等，R3的阻值为20Ω，A1的示数为0.2A，A2示数为0.5A．则通过R2的电流为______A；R1的电阻值为______ Ω；电源电压为______ V．12.电阻R1=20Ω，R2=30Ω．若将两电阻串联在电路中，则通过这两个电阻的电流之比______ ，两个电阻两端的电压之比U1：U2= ______ ；若将两电阻并联在电路中，则通过它们的电流之比I1：I2= ______ ，电阻两端的电压之比U1：U2= ______ ．13.甲、乙两个电阻分别标有“6Ω，0.5A”、“10Ω，1A”，将它们并联起来，接在电路中，则电源电压最大是______ ；干路中的电流为______ ．若两只电阻串联起来接在电源上，则电路中的最大电流______ ；电源电压最大为______ V．14.如图所示开关断开，甲乙两表都是电流表时，两表示数之比为3：5．当开关闭合，甲乙两表都是电压表时，两表示数之比为______ ．15.如图所示电路，若L1的阻值为10Ω，只闭合S1时电流表示数为0.6A，则电源电压是______ V，S1、S2都闭合时电流表示数为1A，则L2的阻值为______ Ω．16.在一段导体两端加上0.2V电压时，通过它的电流为0.04A，若使它两端的电压升高到3V，则通过它的电流为______ A，这段导体的电阻为______ Ω．四、计算题(本大题共3小题，共24.0分)17.热敏电阻的阻值会随温度的改变而改变．小明同学用图甲所示的电路来探究热敏电阻R T的阻值与温度的关系．已知M为控温器，电源电压恒为12V，R为电阻箱（一种可以改变并读出阻值的变阻器）．（1）当控温器中液体温度为80℃，电阻箱阻值为100Ω时，电流表的示数为0.1A．则该温度下热敏电阻的阻值为______ Ω．（2）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1A．通过计算得到相关数据记录如下．从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而______ ．温度t（℃）70605040302010…电阻R T（欧）22283544567394…（3）在科技创新活动中，小明用该热敏电阻和电压表制成了一支指针式温度计（如图乙所示）．它可以直接在电压表刻度盘上读出相应温度．若电压表的读数会随温度的升高而增大，则应在图乙中______ 两端接入一电压表．A．ab B．bc C．ac．18.张彬同学为了检测空气污染的指数，设计了如图甲所示的电路，R为气敏电阻，其电阻的倒数与空气污染指数的关系如图乙所示，已知电源电压12V保持不变，R0=5Ω，当电压表为4V时，求：（1）通过R0的电流；（2）此时电路总电阻的阻值；（3）当电路中电流为1.2A时，空气污染指数是多少API？19.实验室有一种小量程的电流表叫毫安表，其电阻不可忽略．在电路中，我们可以把毫安表看成一个能读出通过它的电流特殊电阻．利用图示电路可以测量一个毫安表的电阻，电源的电阻不计，R1=140Ω，R2=90Ω．当开关S1闭合、S2断开时，毫安表的读数为10mA；当S1断开S2闭合时，毫安表的读数为15mA．求毫安表的电阻R A和电源的电压U．五、综合题(本大题共1小题，共10.0分)20.如图所示，R1的阻值为20Ω；闭合开关S，当滑动变阻器的滑片P移到a端时，电流表示数为0.3A；当滑动变阻器的滑片P移到b端时，电流表示数为0.1A；求：（1）电源电压；（2）滑动变阻器最大电阻值．欧姆定律习题（含答案）【答案】1. D2. C3. A4. C5. D6. AC7. 5；158. 10；10；109. ；10. 串联；18；811. 0.1；80；812. 1：1；2：3；3：2；1：113. 3V；0.8A；0.5A；814. 5：215. 6；1516. 0.6；517. 20；减小；A18. 解：由电路图可知，R0与R串联，电压表测R0两端的电压．（1）当电压表示数U0=4V时，通过电阻R0的电流：I0===0.8A；（2）串联电路中，各处的电流相等，电路电流：I=I0=0.8A，此时电路总电阻：R串===15Ω；（3）当电路中电流I'=1.2A时，电路中的总电阻为：R总===10Ω；根据串联电路的总电阻等于各分电阻之和可知：R′=R总-R0=10Ω-5Ω=5Ω，则==0.2Ω-1，由图乙可知，此时空气污染指数为50API．答：（1）通过R0的电流为0.8A；（2）此时电路总电阻的阻值为15Ω；（3）当电路中电流为1.2A时，空气污染指数为50API．19. 解：当只闭合S1时，R1与毫安表串联，毫安表测电路中的电流，因串联电路中总电阻等于各分电压之和，所以，由I=可得，电源的电压：U=I（R1+R A）=10×10-3A×（140Ω+R A），当只闭合S2时，R2与毫安表串联，毫安表测电路中的电流，则电源电压：U=I′（R2+R A）=15×10-3A×（90Ω+R A），因电源电压不变，所以，10×10-3A×（140Ω+R A）=15×10-3A×（90Ω+R A），解得：R A=10Ω，电源电压U=I（R1+R A）=10×10-3A×（140Ω+10Ω）=1.5V．答：毫安表的电阻为10Ω，电源的电压为1.5V．20. 解：（1）当滑动变阻器的滑片P移到a端时，电路为R1的简单电路，电流表测电路中的电流，由I=可得，电源的电压：U=IR1=0.3A×20Ω=6V；（2）当滑动变阻器的滑片P移到b端时，R2接入电路中的电阻最大，电流表测电路中的电流，电路中的总电阻：R===60Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器最大阻值：R2=R-R1=60Ω-20Ω=40Ω．答：（1）电源电压是6V；（2）滑动变阻器最大电阻值是40Ω．【解析】1.解：由图2可知，电压和电流值没有为零的坐标，故图2为R1的“I-U”图象，当滑片P在最左端时，R1两端的电压最大，即为电源的电压，则电源的电压U=U R1=6V，当滑片在最右端时，R1与R2串联，电路中的电流最小，R2两端的电压最大，由图象可知，R1两端的电压U1=2V，因串联电路中总电压等于各分电压之和，所以，R2两端的最大电压：U2=U-U1=6V-2V=4V，由I=可得，滑动变阻器两端的电压：U2=U-U1=U-IR1，综上可知，滑动变阻器的图线为一条倾斜的线段，两端点坐标为（4，0.2）和（0，0.6），选项D符合．故选D．由电路图知：两电阻串联，电流表测电路电流，电压表V1测定值电阻R1两端电压，电压表V2测滑动变阻器R2两端电压；根据图2的U-I图象没有为零的坐标判断出是电阻R1的U-I图象，并根据图象读出电源的电压；当滑片在最右端时，R1与R2串联，电路中的电流最小，R2两端的电压最大，根据串联电路的电压特点求出R2两端的最大电压，再根据串联电路的电压特点和欧姆定律表示出滑动变阻器两端的电压与电流之间的关系，综上判断选项得出答案．本题考查了串联电路的特点和欧姆定律的应用，关键是判断出R1和R2的I-U图象的特点．2.解：电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，R=只是计算导体电阻的一种方法，故ABD错误、C正确．故选C．（1）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关；（2）R=这个公式只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值．本题考查我们对欧姆定律导出公式R=的理解，要注意公式R=只是表示出了三者之间的数值关系，而并非是它们间的正、反比关系．3.解：由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A测干路电流，因并联电路中各支路两端的电压相等，且R1＞R2，所以，由I=可知，两支路的电流关系I1＜I2，因并联电路中干路电流等于各支路电流之和，所以，I=I1+I2＞I1+I1=2I1，即1A＞2I1，则I1＜0.5A，即电流表A1的示数小于0.5A．故选A．由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A测干路电流．根据并联电路的电压特点和欧姆定律求出两支路的电流关系，根据并联电路的电流特点求出电流表A1的示数．本题考查了并联电路的特点和欧姆定律的应用，是一道较为简单的应用题．4.解：电阻是导体本身的一种性质，只与导体的长度、横截面积、材料以及温度有关，与通过导体的电流、导体两端的电压无关，但可以由R=求出导体的电阻，故A、B、D 错误，故C正确．故选C．导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关．本题重点考查了电压、电流以及电阻三者之间的关系；特别是电阻与电压、电流的大小无关，只是导体的性质．5.解：由于图象是I-U图象，则图线的斜率k是表示出电阻的倒数，当R增大时，变小，即斜率k变小．由于灯泡的电阻受温度的影响，温度越高电阻越大，所以当电压变大时，灯泡的电阻增大，则I-U图象中图线的斜率k变小，由图可知D符合题意．故选D．I-U图象中图象的斜率表示出灯丝的电阻的倒数，且斜率越大、电阻的倒数越大，则电阻越小．本题考查影响电阻大小因素和欧姆定律的应用，要注意I-U图象中图象的斜率表示电阻倒数的大小．6.解：A、由于输入的电压的大小和变压器的匝数比不变，所以变压器的输出的电压始终不变，故A正确；B、当S接通后，电路的总电阻减小，总电流变大，所以电阻R上消耗的电压变大，由于输出的电压不变，所以灯泡L1的电压减小，故灯泡L1变暗，故B错误；C、当S接通后，电路的总电阻减小，总电流变大，而变压器的匝数比不变，所以原线圈中的电流增大，故C正确；D、当S接通后，原线圈电路的总电阻减小，总电流变大，即通过电阻R0电流变大，故D错误；故选AC．输出电压是由输入电压和匝数比决定的，输入的功率的大小是由输出功率的大小决定的，电压与匝数成正比，电流与匝数成反比，根据理想变压器的原理分析即可．本题主要考查变压器的知识，要能对变压器的最大值、有效值、瞬时值以及变压器变压原理、功率等问题彻底理解7.解：由图象可知，AB为定值电阻，当U A=U B=3V时，I A=0.6A，I B=0.3A，由I=可得，A、B两元件的电阻分别为：R A===5Ω，R B===10Ω；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R=R A+R B=5Ω+10Ω=15Ω．故答案为：5；15．由电路图可知，两元件的U-I图象为正比例函数，则两电阻为定值电阻，从图象中读出一组数据，根据欧姆定律求出两电阻的阻值，将A和B串联后，根据电阻的串联求出电路中的总电阻．本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象读出有用的信息．8.解：由I=可得，导体的电阻：R===10Ω，因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，该导体两端的电压增加到6V时或导体两端电压为零时，导体的电阻仍为10Ω不变．故答案为：10；10；10．（1）知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．本题考查了欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关，是一道基础题目．9.解：（1）当仅闭合开关S1，甲、乙两表均为电流表时，L1与L2并联，电流表甲测干路电流，电流表与测L2支路的电流，因并联电路中干路电流等于各支路电流之和，所以，通过L1支路的电流：I总=I1-I2，因并联电路中干路电流等于各支路电流之和，所以，由I=可得，电源的电压：U=（I1-I2）R1=I2R0，解得：R1=；（2）当开关S1和S2都闭合，甲、乙两表均为电压表时，两灯泡串联，甲电压表测L2两端的电压，乙电压表测电源的电压，因串联电路中各处的电流相等，所以，两灯泡两端的电压之比：===，因串联电路中总电压等于各分电压之和，所以，甲、乙两表的示数之比：===．故答案为：；．（1）当仅闭合开关S1，甲、乙两表均为电流表时，L1与L2并联，电流表甲测干路电流，电流表与测L2支路的电流，根据并联电路的电流特点求出L1支路的电流，根据并联电路的电压特点和欧姆定律得出等式即可求出L1灯的电阻；（2）当开关S1和S2都闭合，甲、乙两表均为电压表时，两灯泡串联，甲电压表测L2两端的电压，乙电压表测电源的电压，根据串联电路的电压特点求出两电阻两端的电压之比，根据串联电路的电压特点求出两电压表示数之比．本题考查了串并联电路的特点和欧姆定律的应用，计算过程要注意各量之间的关系，不要颠倒．10.解：用电器正常工作时的电压小于额定电压，要使用电器正常工作应串联一个电阻分压，因串联电路中总电阻等于各分电阻之和，所以，串联电阻R两端的电压：U R=U-U用，因串联电路中各处的电流相等，所以，电路中的电流：I==，解得：R=R用=R用=（-1）R用，当U用=6V时，R的阻值最大，则R=（-1）R用=（-1）×12Ω=18Ω，当U用=9V时，R的阻值最小，则R=（-1）R用=（-1）×12Ω=8Ω．故答案为：串联；18；8．用电器正常工作时的电压小于额定电压，要使用电器正常工作应串联一个电阻分压，根据串联电路的电压特点求出串联电阻两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出串联电阻的阻值，进一步得出答案．本题考查了串联电路的特点和欧姆定律的应用，要注意用电器正常工作时的电压和额定电压相等．11.解：由电路图可知，三电阻并联，电流表A1测R1与R2支路的电流之和，电流表A2测R2与R3支路的电流之和．因并联电路中各支路两端的电压相等，且R1、R2电阻值相等，所以，由I=可知，I1=I2，因并联电路中干路电流等于各支路电流之和，所以，通过R1、R2电流：I1=I2=I A1=×0.2A=0.1A，通过R3的电流：I3=I A2-I2=0.5A-0.1A=0.4A，则电源的电压：U=I3R3=0.4A×20Ω=8V，R1的电阻值：R1===80Ω．故答案为：0.1；80；8．由电路图可知，三电阻并联，电流表A1测R1与R2支路的电流之和，电流表A2测R2与R3支路的电流之和．根据并联电路的电压特点和欧姆定律可知通过R1、R2电流关系，根据并联电路的电流特点求出通过R2的电流，再根据并联电路的电流特点求出通过R3的电流，利用欧姆定律求出电源的电压，再根据欧姆定律求出R1的电阻值．本题考查了并联电路的特点和欧姆定律的应用，关键是电路连接方式的判断和电流表所测电路元件的判断．12.解：（1）将两电阻串联在电路中时，因串联电路中各处的电流相等，所以，通过这两个电阻的电流之比为1：1，由I=可得，两电阻两端的电压之比：====；（2）将两电阻并联在电路中时，因并联电路中各支路两端的电压相等，所以，电阻两端的电压之比U1：U2=1：1，通过两电阻的电流之比：===．故答案为：1：1； 2：3； 3：2； 1：1．（1）两电阻串联时通过它们的电流相等，根据欧姆定律求出两端的电压之比；（2）两电阻并联时它们两端的电压相等，根据欧姆定律求出通过的电流之比．本题考查了串联电路的电流特点和并联电路的电压特点以及欧姆定律的应用，是一道基础题目．13.解：（1）由I=可得，两电阻两端允许加的最大电压：U1=I1R1=0.5A×6Ω=3V，U2=I2R2=1A×10Ω=10V，因并联电路中各支路两端的电压相等，所以，为使两电阻都不烧坏，电路两端允许加的最大电压是3V；此时通过甲电阻的电流0.5A不变，通过乙电阻的电流：I2′===0.3A，因并联电路中干路电流等于各支路电流之和，所以，干路的最大电流：I=I1+I2′=0.5A+0.3A=0.8A；（2）两电阻串联时，因电路中各处的电流相等，所以，为使两电阻都不烧坏，电路中的最大电流为0.5A，因串联电路中总电阻等于各分电阻之和，所以，电源电压最大：U=I1（R1+R2）=0.5A×（6Ω+10Ω）=8V．故答案为：3V；0.8A；0.5A；8V．（1）已知两电阻的阻值和允许通过的最大电流，根据欧姆定律求出两端的最大电压，再根据并联电路的电压特点可知，两电阻并联时，允许加的最大电压是两者较小的一个，再根据欧姆定律求出各支路的电流，利用并联电路的电流特点求出干路的最大电流；（2）两个电阻串联时各处的电流相等，为保证电路安全，流过电路的电流应取较小的最大允许通过的电流，然后根据电阻的串联特点和欧姆定律求出两端所加的电压．本题考查了串联电路和并联电路的特点以及欧姆定律的应用，关键是知道两电阻并联时两端允许加的最大电压是两者最大允许所加电压的最小值，两电阻串联时电路中的最大电流为两者最大允许通过电流的较小值．14.解：（1）当开关断开，甲乙两表都是电流表时，R1和R2并联，甲测R2支路的电流，乙测干路电流，因并联电路中干路电流等于各支路电流之和，所以，两支路的示数之比：===，因并联电路中各支路两端的电压相等所以，由I=可得，两电阻的阻值之比：===；（2）当开关闭合，甲乙两表都是电压表时，R1和R2串联，甲电压表测电源的电压，乙电压表测R2两端的电压，因串联电路中各处的电流相等，所以，两电阻两端的电压之比：===，因串联电路中总电压等于各分电压之和，所以，两电压表的示数之比：===故答案为：5：2．（1）当开关断开，甲乙两表都是电流表时，R1和R2并联，甲测R2支路的电流，乙测干路电流，根据并联电路的电流特点求出两支路的电流，根据并联电路的电压特点和欧姆定律求出两电阻的阻值之比；（2）当开关闭合，甲乙两表都是电压表时，R1和R2串联，甲电压表测电源的电压，乙电压表测R2两端的电压，根据串联电路的电流特点和欧姆定律求出两电阻两端的电压之比，根据串联电路的电压特点求出两电压表的示数之比．本题通过改变开关的连接方法和电表的更换，改变了电路的连接方法，电路先并联后串联，通过电阻的不变量来沟通两个过程，有一定的难度．15.解：（1）只闭合S1时，电路中只有L1，则电源电压为：U=I1R1=0.6A×10Ω=6V；（2）S1、S2都闭合时，电路变为L1与L2并联，电流表测量干路电流，则干路电流为I=1A，因为并联电路各支路工作互不影响，故L1中的电流仍为0.6A；则L2中的电流为：I2=I-I1=1A-0.6A=0.4A；L2的阻值为：R2===15Ω；故答案为：6；15．分析准确，开关闭合和断开时，电路的连接方式，运用并联电路的电流和电压规律；再运用欧姆定律的公式I=，以及变形公式U=IR和R=可求出题目中的物理量．熟练运用欧姆定律的公式、并联电路的电流规律和电压规律；准确分析电路的连接方式；是解答此题的关键．16.解：由欧姆定律可得：R=；两端电压为3V时的电流I1==；故答案为：0.6，5．题目中已知电压和电流故由欧姆定律可求得电阻，则可求得两端电压为3V时的电流．本题考查欧姆定律的简单应用，题目较为简单．17.解：（1）由图可知，电阻箱与热敏电阻串联，电流表测电路电流I=0.1A，电阻箱两端电压：U箱=IR箱=0.1A×100Ω=10V，热敏电阻R T两端电压：U敏=U-U箱=12V-10V=2V，热敏电阻R T的阻值：R T===20Ω；（2）从表格数据中可以直接得出，热敏电阻的阻值随温度的增加而减小；（3）因为热敏电阻随温度的升高而减小，而电压表的读数随温度的升高而增大，因此电压表应该并联在定值电阻两端，即ab两端，故A符合题意，BC不符合题意；故选A．故答案为：（1）20；（2）减小；（3）A．（1）根据串联电路的特点，求出电路中的电流以及热敏电阻两端的电压，根据欧姆定律求解；（2）分析表中数据找出热敏电阻的阻值随温度的变化的规律；（3）根据串联电路起分压作用进行分析，串联电路中，电阻的阻值越大，那么该电阻分得的电压越多．本题是一道关于图象分析和利用欧姆定律进行计算的综合题，能否根据图象分析热敏电阻的变化趋势是本题的解题关键所在．18.由电路图可知，R0与R串联，电压表测R0两端的电压．（1）根据欧姆定律求出当电压表示数为4V时通过R0的电流；（2）利用欧姆定律变形公式R=求出电路总电阻；（3）当电路中电流为1.2A时，根据欧姆定律和串联电路的特点求出此时R的阻值，然后求出，根据图乙可知此时空气污染指数．本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象读出有用的信息．19.由电路图可知，当只闭合S1时，R1与毫安表串联，毫安表测电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压；当只闭合S2时，R2与毫安表串联，毫安表测电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出毫安表的电阻，进一步求出电源的电压．本题考查了串联电路的特点和欧姆定律的应用，分清电路的结构和利用好电源的电压不变是关键．20.（1）当滑动变阻器的滑片P移到a端时，电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；（2）当滑动变阻器的滑片P移到b端时，R2接入电路中的电阻最大，电流表测电路中的电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出滑动变阻器最大电阻值．本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．。

物理欧姆定律练习题20篇及解析一、欧姆定律选择题1．如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）A. 电流表示数变小，小灯泡变亮B. 电压表示数变大，小灯泡变暗C. 电路消耗的总功率不变D. 电压表与电流表示数的比值变大【答案】 D【解析】【解答】解：A、当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据公式I=可知，电路电流变大，也就是电流表示数变大，灯泡变亮，故A错误；B、变阻器接入电路的电阻变小，根据串联分压，灯泡两端电压变大，所以电压表示数变大，灯泡的实际功率变大，小灯泡变亮，故B错误C、电源电压不变，电路中的电流变大，由公式P=UI可知，电路消耗的总功率变大，故C 错误；D、小灯泡变亮，说明温度升高，此时小灯泡的电阻变大，由公式R=可知，电压表与电流表示数的比值变大，故D正确．故选D．【分析】从电路图可知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路总电流，当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知电路电流的变化，进一步求出灯泡两端电压的变化2．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（）A. 灯L2比L1亮B. 灯L1、L2实际电压之比为1：2C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2【答案】 D【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误；B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：===，故D正确；故选D．【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题．3．如图所示，电源电压保持6V不变，电流表量程为0～0. 6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω0.5A”.滑动变阻器R2的规格为“20Ω1A”.闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0. 2A～0. 5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8 W～3WA. ①③B. ①④C. ②③D. ②④【答案】 A【解析】【解答】滑动变阻器最大时电流最小，此时 =0.2A,定值电阻的功率判断最大电功率为0.9W,最小为0.4W，答案①对。

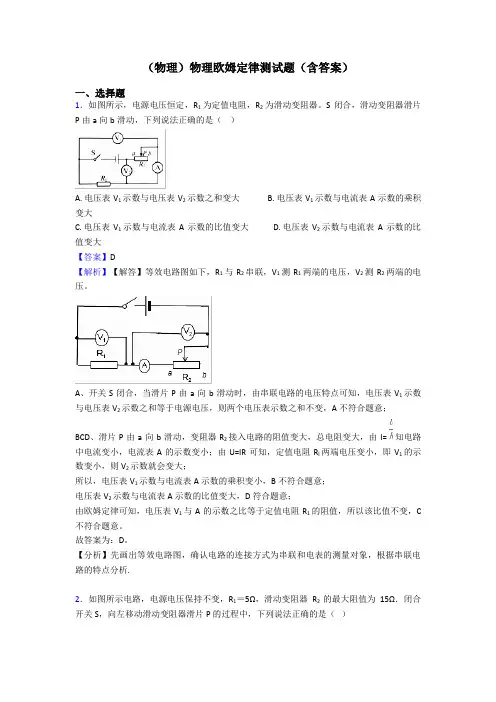

（物理）物理欧姆定律测试题（含答案）一、选择题1．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。

S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（）A. 电压表V1示数与电压表V2示数之和变大B. 电压表V1示数与电流表A示数的乘积变大C. 电压表V1示数与电流表A示数的比值变大D. 电压表V2示数与电流表A示数的比值变大【答案】D【解析】【解答】等效电路图如下，R1与R2串联，V1测R1两端的电压，V2测R2两端的电压。

A、开关S闭合，当滑片P由a向b滑动时，由串联电路的电压特点可知，电压表V1示数与电压表V2示数之和等于电源电压，则两个电压表示数之和不变，A不符合题意；BCD、滑片P由a向b滑动，变阻器R2接入电路的阻值变大，总电阻变大，由I= 知电路中电流变小，电流表A的示数变小；由U=IR可知，定值电阻R l两端电压变小，即V1的示数变小，则V2示数就会变大；所以，电压表V1示数与电流表A示数的乘积变小，B不符合题意；电压表V2示数与电流表A示数的比值变大，D符合题意；由欧姆定律可知，电压表V1与A的示数之比等于定值电阻R1的阻值，所以该比值不变，C 不符合题意。

故答案为：D。

【分析】先画出等效电路图，确认电路的连接方式为串联和电表的测量对象，根据串联电路的特点分析.2．如图所示电路，电源电压保持不变，R1＝5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电流表A的示数变小B. 电压表V的示数增大C. 滑片可在R2上任意移动D. 若滑片移到b端时，R1与R2的电功率之比为3：1【答案】 D【解析】【解答】解：由电路图可知，R1与R2并联，电压表V测电源两端的电压，电流表测干路电流，（1）因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过R1的电流不变，向左移动滑动变阻器滑片P的过程中，R2接入电路中的电阻变小，由I＝可知，通过R2的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，A不符合题意；（2）由电路图可知，R2的滑片移至a端时会造成电源短路，所以，滑片不可在R2上任意移动，C不符合题意；（3）因并联电路中各支路两端的电压相等，所以，若滑片移到b端时，由P＝UI＝可知，R1与R2的电功率之比：＝＝＝＝，D符合题意。

初三物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．生活处处有物理，下列说法错误的是（）A. 用筷子夹取食物时，利用了摩擦力B. 公交车内的破窗锤是通过增大受力面积的方法来减小压强C. 打开醋瓶能闻到酸味说明分子做无规则运动D. 驾驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害【答案】 B【解析】【解答】A、筷子能夹住食物放入嘴里而不掉下来，主要是靠筷子和食物之间存在摩擦力，该选项说法正确；B、公交车内的破窗锤是通过减小受力面积的方法来增大压强，该选项说法错误；C、打开醋瓶能迅速闻到醋的酸味，是扩散现象，说明了分子在运动，该选项说法正确；D、当汽车突然刹车时，驾驶员和坐在前排的乘客由于惯性仍保持原来的向前运动的状态，容易撞上前挡风玻璃，从而造成伤害，故必须系好安全带．该选项说法正确；故选B．【分析】A、两个互相接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就叫摩擦力；B、增大压强的方法：在压力一定时，减小受力面积来增大压强．在受力面积一定时，增大压力来增大压强；C、物质是由分子组成的，组成物质的分子永不停息地做无规则运动；D、一切物体都有保持原有运动状态不变的性质，这就是惯性．系安全带可以在很大程度上防止车辆因紧急刹车时，人由于惯性向前倾可能造成的伤害．2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

(完整)初中物理__欧姆定律练习题附答案欧姆定律是物理学中一个非常重要的基本定律，它描述了电流、电压和电阻之间的关系。

在学习物理的过程中，我们经常会遇到欧姆定律的应用题。

在这篇文章中，我们将给出一些关于欧姆定律的练习题，并附上答案。

希望通过实际的练习，能够帮助大家更好地理解和应用欧姆定律。

练习题一：一根导线的电阻为3欧姆，通过它的电流为5安培，求通过导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，即V = I × R。

代入已知量，V = 5 × 3 = 15（单位：伏特）。

练习题二：某电器的额定电压为220伏特，通过它的电流为2安培，求该电器的电阻是多少？解答：还是根据欧姆定律，电阻等于电压除以电流，即R = V / I。

代入已知量，R = 220 / 2 = 110（单位：欧姆）。

练习题三：一台电视机通过220伏特的电压工作，接在电路中，当通过电视机的电流为1.5安培时，求该电视机的电阻是多少？解答：同样地，根据欧姆定律，电阻等于电压除以电流，即R = V / I。

代入已知量，R = 220 / 1.5 = 146.67（单位：欧姆）。

练习题四：一个电阻为10欧姆的电路中，通过电流为5安培，求通过电路两端的电压是多少？解答：按照欧姆定律，电压等于电流乘以电阻，即V = I × R。

代入已知量，V = 5 × 10 = 50（单位：伏特）。

练习题五：一个电路中的电压为24伏特，电阻为6欧姆，求通过电路的电流是多少？解答：欧姆定律告诉我们，电流等于电压除以电阻，即I = V / R。

代入已知量，I = 24 / 6 = 4（单位：安培）。

通过以上的练习题，我们可以看到欧姆定律在电路中的应用非常广泛。

它提供了一个简单而有效的方法来计算电流、电压和电阻之间的关系。

只需要记住欧姆定律的公式，你就可以轻松应对各种与电路相关的问题。

在实际应用中，欧姆定律可以帮助我们设计电路、计算电路的电阻、电流和电压，在电路故障排查中也起到重要的作用。

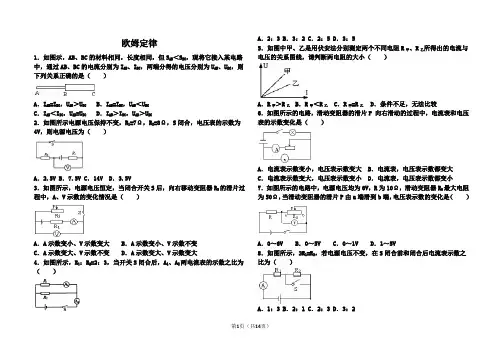

欧姆定律1．如图示，AB、BC的材料相同，长度相同，但S AB＜S BC，现将它接入某电路中，通过AB、BC的电流分别为I AB、I BC，两端分得的电压分别为U AB、U BC，则下列关系正确的是（）A．I AB=I BC，U AB＞U BC B．I AB=I BC，U AB＜U BCC．I AB＜I BC，U AB=U BC D．I AB＞I BC，U AB＞U BC2．如图所示电源电压保持不变，R1=7Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为（）A．2.5V B．7.5V C．14V D．3.5V3．如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是（）A．A示数变小、V示数变大B．A示数变小、V示数不变C．A示数变大、V示数不变D．A示数变大、V示数变大4．如图所示，R1：R2=2：3，当开关S闭合后，A1、A2两电流表的示数之比为（）A．2：3 B．3：2 C．2：5 D．3：55．如图中甲、乙是用伏安法分别测定两个不同电阻R甲、R乙所得出的电流与电压的关系图线，请判断两电阻的大小（）A．R甲＞R乙B．R甲＜R乙 C．R甲=R乙D．条件不足，无法比较6．如图所示的电路，滑动变阻器的滑片P 向右滑动的过程中，电流表和电压表的示数变化是（）A．电流表示数变小，电压表示数变大 B．电流表，电压表示数都变大C．电流表示数变大，电压表示数变小 D．电流表，电压表示数都变小7．如图所示的电路中，电源电压均为6V，R为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P由a端滑到b端，电压表示数的变化是（）A．0～6V B．0～5V C．0～1V D．1～5V8．如图所示，2R1=R2，若电源电压不变，在S闭合前和闭合后电流表示数之比为（）A．1：3 B．2：1 C．2：3 D．3：29．如图电路中，R1=6Ω，R2=12Ω．闭合开关S后，电流表A1与A2读数之比为（）A．1：3 B．1：2 C．2：3 D．3：210．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化是（）A．L1、L2都变亮 B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变11．如如图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大 B．两表示数均变小C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大12．如图所示电路中，电源电压为4.5V，且保持不变，闭合开关S后，电压表的示数为3V，则（）A．小灯泡两端的电压为3V B．小灯泡两端的电压为1.5VC．向右移动滑片P，电流表示数变大 D．向右移动滑片P，电压表示数变小13．如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只电表均有示数．当滑片P向左移动时，下列说法正确的是（）A．若电阻串联．①、③是电压表，则表②示数变大B．若电阻串联，①、③是电压表，则表②示数不变C．若电阻并联，①、③是电流表，则表②示数变小D．若电阻并联，①、③是电流表，则表②示数变大14．如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光．由此可以确定（）A．L1灯头断路B．L1灯头短路C．L2灯头短路D．L2灯头断路15．如图所示是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当开关S闭合，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小 B．电流表示数不变，电压表示数变小C．电流表示数变小，电压表示数变大 D．电流表、电压表示数都变小16．如图甲所示是一种检测天然气泄露的电路．电源电压恒定不变，R0为定值电阻，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，下列说法正确的是（）A．天然气浓度增大时，电压表示数变小B．天然气浓度增大时，电路消耗的总功率变小C．天然气浓度减小时，电流表示数变大D．天然气浓度减小时，电压表示数与电流表示数的比值不变17．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A．灯泡L正常发光时，电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为9VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为10W18．如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大 D．电流表、电压表示数都变小19．如图所示，电源电压恒定，R2=4Ω，当S1、S2均合上时，示数为1.5A；当S1合上时，S2断开时，示数为0.6A，则电源电压为V，R1的阻值为Ω；当S1、S2均合上时，R1两端的电压为V．20．如图所示的电路中，电源电压保持不变，R1=30Ω，R2=20Ω，电流表的示数为0.2A，则R1、R2串联后的总电阻为Ω，电源电压为V，R1两端分得的电压为V．21．如图所示，电源电压恒定，R1=10Ω，当S 断开时，示数为0.6A；当合上时，示数为0.9A，则电源电压为V，R2的阻值为Ω，S合上时，电路的总电阻为Ω．22．在相距20km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01Ω，现输电线在某处发生短路，为确定短路的位置，检修员利用电压表，电流表和电源接成如图所示的电路进行测量，当电压表为1.5V时，电流表的示数为30mA，则可确定出短路的地点离甲地km．23．如图，电源电压保持不变，电阻R1=R2=R3．要使电路变为R1、R2并联，应闭合开关，此时电流表的示数为I1；要使R2、R3串联，应闭合开关，此时电流表的示数为I2；则I1：I2= ．24．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V．若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则R1和R2的阻值之比是；电源电压为V．25．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2= ；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙= ．26．如图所，闭合开关S，电压表V1的示数为6V，电压表V2的示数为8V，电流表A的示数为0.5A，电源电压是12V，则R2两端的电压为V，R1= Ω．27．如图所示，电源电压为6V，R1=12Ω，R2为0﹣20Ω的滑动变阻器，的量程为3A，合上S ．求：①最小示数？②为保证的安全，变阻器接入电路的阻值范围？28．如图所示，若电源电压为3V，当S闭合后，电压表的示数为1V，则L1、L2两端的电压分别是V和V．29．如图所示，电压U恒定，当开关S1、S1闭合时，A 的读数为0.3A，当S1闭合、S1断开时，A的读数为0.1A，V的读数为6V，则灯泡L1和L2的电阻R1= ，R2= ．30．如图所示的电路，R0=4Ω，电源电压为6V，当闭合开关S2，断开开关S1、S3时，电流表A示数为0.5A，求：①R X的阻值．②断开开关S2，闭合开关S1、S3时，电流表A的示数．参考答案与试题解析1．（2012秋•惠城区期中）如图示，AB、BC的材料相同，长度相同，但S AB ＜S BC，现将它接入某电路中，通过AB、BC的电流分别为I AB、I BC，两端分得的电压分别为U AB、U BC，则下列关系正确的是（）A．I AB=I BC，U AB＞U BC B．I AB=I BC，U AB＜U BCC．I AB＜I BC，U AB=U BC D．I AB＞I BC，U AB＞U BC【解答】解：已知AB、BC的材料相同，长度相同，但S AB＜S BC，所以R AB＞R BC，由图可知，AB、BC两电阻是串联的，所以I AB=I BC；串联电路的电压与电阻成正比，所以U AB＞U BC；故选A．2．（2012•启东市二模）如图所示电源电压保持不变，R1=7Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为（）A．2.5V B．7.5V C．14V D．3.5V【解答】解：电路电流I===0.5A；电源电压U=I（R1+R2）=0.5A×（7Ω+8Ω）=7.5V．故选B．3．（2011•鞍山）如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是（）A．A示数变小、V示数变大B．A示数变小、V示数不变C．A示数变大、V示数不变D．A示数变大、V示数变大【解答】解：当向右移动变阻器R2的滑片时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知电路电流变小，电流表示数变小；根据公式U=IR可知电阻R1两端的电压变小，电源电压不变，所以滑动变阻器两端的电压变大，电压表示数变大．故选A．4．（2012•启东市二模）如图所示，R1：R2=2：3，当开关S闭合后，A1、A2两电流表的示数之比为（）A．2：3 B．3：2 C．2：5 D．3：5【解答】解：∵R1、R2并联，电流表A1测量通过R1的电流I1，电流表A2测量通过干路的电流I，∴U=I1R1=I2R2，又∵R1：R2=2：3，∴I1：I2=R2：R1=3：2，I1：I=3：5故选D．5．（2008春•从化市期末）如图中甲、乙是用伏安法分别测定两个不同电阻R 甲、R乙所得出的电流与电压的关系图线，请判断两电阻的大小（）A．R甲＞R乙B．R甲＜R乙C．R甲=R乙D．条件不足，无法比较【解答】解：如图，导体两端的电压一定时，导体中的电流跟导体的电阻成反比，I甲＜I乙，所以R甲＞R乙．故选A．6．（2014•奈曼旗校级模拟）如图所示的电路，滑动变阻器的滑片P 向右滑动的过程中，电流表和电压表的示数变化是（）A．电流表示数变小，电压表示数变大B．电流表，电压表示数都变大C．电流表示数变大，电压表示数变小D．电流表，电压表示数都变小【解答】解：读图可知，这是一个串联电路，电压表测滑动变阻器两端的电压，电流表测串联电路的电流．当滑动变阻器的滑片P向右滑动时，接入电路的阻值变大，根据串联电路的分压原理，电压表的示数会变大．电路中的总电阻变大，在电源电压不变的情况下，电流会变小．所以只有选项A符合题意．故选A．7．（2013•滨州模拟）如图所示的电路中，电源电压均为6V，R为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P由a端滑到b端，电压表示数的变化是（）A．0～6V B．0～5V C．0～1V D．1～5V【解答】解：当滑片P在a端时，滑动变阻器连入电路的电阻为0，两端的电压为0V；当滑片P由a端滑到b端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；当滑动变阻器的滑片P在b端时，电路中的电流：I==0.1A，滑动变阻器两端的电压：U ab=0.1A×50Ω=5V．电压表示数的变化范围是0～5V．故选B．8．如图所示，2R1=R2，若电源电压不变，在S闭合前和闭合后电流表示数之比为（）A．1：3 B．2：1 C．2：3 D．3：2【解答】解：S闭合前两电阻串联在电路中，电流表的示数为I=；S闭合后R2被短路，电流表的示数为I=；S闭合前和闭合后电流表示数之比为1：3，所以A正确，B，C，D错误．故选A．9．（2012•巴彦淖尔）如图所示的电路中，R1=6Ω，R2=12Ω．闭合开关S后，电流表A1与A2读数之比为（）A．1：3 B．1：2 C．2：3 D．3：2【解答】解：如图，A为分流点、B为合流点，R1、R2并联，电流表A1测量通过R2的电流，电流表A2测量干路电流，∵R1、R2并联，∴U1=U2=U，∵I=，∴I1：I2=：=R2：R1=12Ω：6Ω=2：1，∵I=I1+I2，∴I2：I=1：3．即：电流表A1与A2读数之比为1：3．故选A．10．（2010•黔东南州）如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变【解答】解：在第一个图中，滑片向右移动，灯泡两端电压减小，根据公式P=可知，灯泡消耗的电功率减小，亮度变暗，在第二个图中，只要不短路，不管滑片怎样移动，灯泡上的电压始终等于电源电压，根据公式P=可知，灯泡消耗的电功率不变，所以灯泡亮度不变．故选D．11．（2009•佳木斯）如如图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大B．两表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大【解答】解：电源电压不变，当断开S1、S3，闭合S2，电阻串联，电流表示数为I=；电压表测量R1两端的电压，即电压表示数U小于电源电压；电源电压不变，当断开S2，闭合S1、S3，电阻并联，电流表与R1串联，电流表示数为I′=；电压表测量并联电路两端的电压，即电压表示数U′等于电源电压；因此I＜I′；U＜U′．故选A12．（2007•包头）如图所示电路中，电源电压为4.5V，且保持不变，闭合开关S后，电压表的示数为3V，则（）A．小灯泡两端的电压为3VB．小灯泡两端的电压为1.5VC．向右移动滑片P，电流表示数变大D．向右移动滑片P，电压表示数变小【解答】解：（1）电源电压为4.5V，电压表的示数为3V，电压表测滑动变阻器的电压，则灯泡的电压为4.5V﹣3V=1.5V．（2）当滑片向右滑动时，滑动变阻器接入电阻变大，则电流变小．（3）当滑片向右滑动时，滑动变阻器接入电阻变大，占总电阻的比例也变大，串联电路中按电阻的比例来分配电压，所以滑动变阻器分得的电压变大．故选B．13．（2011•眉山）如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只电表均有示数．当滑片P向左移动时，下列说法正确的是（）A．若电阻串联．①、③是电压表，则表②示数变大B．若电阻串联，①、③是电压表，则表②示数不变C．若电阻并联，①、③是电流表，则表②示数变小D．若电阻并联，①、③是电流表，则表②示数变大【解答】解：当电阻串联时，①是电压表，测量滑动变阻器两端的电压，②是电流表，测量总电流，③是电压表，测量电源电压．当滑片向左移动时，电路电阻减小，根据欧姆定律可知，电路总电流变大，②的示数变大，故A正确，B错误．当电阻并联时，①是电流表，测量总电流，③是电流表，测量通过滑动变阻器的电流，②是电压表，测量滑动变阻器两端电压，也就是电源电压，当滑片向左移动时，滑动变阻器接入电路电阻减小，因为电阻并联，所以滑动变阻器两端的电压不变，所以②的示数不变，故C、D错误．故选A．14．（2007•大连）如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光．由此可以确定（）A．L1灯头断路B．L1灯头短路C．L2灯头短路D．L2灯头断路【解答】解：当只闭合S、S1时L0和L1都呈暗红色，是因为L1与该灯串联接入电路，所分电压低于220V，所以L1正常；当只闭合S、S2时，L0正常发光，L2不发光，是因为L2被短路，使L0直接接在电源上，正常发光．故选C．15．（2016•贵港）如图所示是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当开关S闭合，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数不变，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表、电压表示数都变小【解答】解：如图所示，R1与R2串联，并且R2连入的阻值始终是最大值，电压表测R2下半部分两端电压，电源电压不变，由I=可知，电路中电流不变，即电流表示数不变；压力F增大时，滑片P向下移动，电压表所测下半部分电阻减小，由U=IR可知下半部分分得电压减小，即电压表示数变小．故选B．16．（2016•营口）如图甲所示是一种检测天然气泄露的电路．电源电压恒定不变，R0为定值电阻，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，下列说法正确的是（）A．天然气浓度增大时，电压表示数变小B．天然气浓度增大时，电路消耗的总功率变小C．天然气浓度减小时，电流表示数变大D．天然气浓度减小时，电压表示数与电流表示数的比值不变【解答】解：由图甲可知，定值电阻R0与气敏电阻R串联，电压表测R0两端的电压，电流表测电路中电流．AB、由图乙可知，气敏电阻R的阻值随天然气浓度的增大而减小，电路中总电阻减小，电源电压恒定不变，由欧姆定律可得电路中电流增大；由U0=IR0可知，定值电阻R0两端的电压会增大，即电压表的示数会变大；故A 错误；根据P=UI可知，电路消耗的总功率变大；故B错误；CD、由图乙可知，气敏电阻的阻值随天然气浓度的减小而增大，电路中总电阻增大，由欧姆定律可得电路中电流减小，即电流表示数减小，故C错误；R0为定值电阻，其阻值不变，根据欧姆定律知，电压表与电流表示数的比值为R0的阻值，即电压表示数与电流表示数的比值不变，故D正确．故选D．17．（2015•凉山州）灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A．灯泡L正常发光时，电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为9VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为10W【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．18．（2015•黔南州）如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小【解答】解：由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；当闭合开关S，压力F增大时，滑片下移，R2接入电路的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，故AC错误；由U=IR可知，定值电阻R1两端的电压变小，因串联电路总电压等于各部分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故B正确，D错误．故选B．19．（2013秋•邳州市校级月考）如图所示，电源电压恒定，R2=4Ω，当S1、S2均合上时，示数为1.5A；当S1合上时，S2断开时，示数为0.6A，则电源电压为V，R1的阻值为Ω；当S1、S2均合上时，R1两端的电压为V．【解答】解：S1、S2均合上时，R1被短路，R1两端的电压为0V，电路中只有R2，电流表测电路电流，则U=IR2=1.5A×4Ω=6V；S1合上，S2断开时，R1和R2串联在电路中，电流表测电路电流，R=，R1=R﹣R2=10Ω﹣4Ω=6Ω；故答案为：6，6，0．20．（2015•郑州校级一模）如图所示的电路中，电源电压保持不变，R1=30Ω，R2=20Ω，电流表的示数为0.2A，则R1、R2串联后的总电阻为Ω，电源电压为V，R1两端分得的电压为V．【解答】解：（1）R1、R2串联后的总电阻等于两电阻之和，即R=R1+R2=20+30=50Ω；（2）电源电压U=I（R1+R2）=0.2×50=10v，R1两端分得的电压U′=IR1=0.2×30=6v；故答案为：50，10，6．21．（2012秋•惠城区期中）如图所示，电源电压恒定，R1=10Ω，当S断开时，示数为0.6A ；当合上时，示数为0.9A，则电源电压为V，R2的阻值为Ω，S合上时，电路的总电阻为Ω．【解答】解：电源电压：U=I1R1=0.6A×10Ω=6V；I2=I﹣I1=0.9A﹣0.6A=0.3A，R2的阻值：R2===20Ω；电路的总电阻：=+=+R=6.67Ω故答案为6，20，6.67．22．（2002•海淀区）在相距20km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01Ω，现输电线在某处发生短路，为确定短路的位置，检修员利用电压表，电流表和电源接成如图所示的电路进行测量，当电压表为1.5V时，电流表的示数为30mA，则可确定出短路的地点离甲地km．【解答】解：导线总电阻：R===50Ω，导线总长度：L=×1m=5000m，出短路的地点离甲地的距离：s=×L=×5000m=2500m=2.5km．故答案为：2.5．23．（2005•宿迁）如图，电源电压保持不变，电阻R1=R2=R3．要使电路变为R1、R2并联，应闭合开关，此时电流表的示数为I1；要使R2、R3串联，应闭合开关，此时电流表的示数为I2；则I1：I2= ．【解答】解：（1）根据电路图，欲使R1、R2并联，则必须使R1、R2分别与电源形成通路，且R3要被短路，所以开关S1、S2、S3都要合．（2）因为R1、R2并联，所以I1=I R1+I R2=，又∵R1=R2，∴I1=，同理R3、R2串联时，∵I2=且R1=R2=R3，∴I2=故；故答案为：（1）S1、S2、S3；（2）4：1．24．（2015•凉山州）如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V．若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则R1和R2的阻值之比是；电源电压为V．【解答】解：（1）当开关S1、S2同时闭合时，两电阻并联，电流表测R1支路的电流，电压表测电源的电压，则电源电压U=6V，因并联电路中各支路两端的电压相等，所以，由I=可得，电阻R1的阻值：R1===20Ω；（2）两表互换位置，当开关S2闭合、S1断开时，两电阻串联，电流表测电路中电流，电压表电源的电压，电路中的总电阻：R===30Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值：R2=R﹣R1=30Ω﹣20Ω=10Ω，则R1：R2=20Ω：10Ω=2：1．故答案为：2：1； 6．25．（2015•盘锦）在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2= ；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙= ．【解答】解：由电路图可知，当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测串联总电压，乙测R2两端电压，串联电路中电流处处相等，根据I=，====，由此可得：=；由电路图可知，当开关S断开，甲、乙为电流表时，两电阻并联，甲测通过R2的电流，乙测干路电流，=====．故答案为：1：4；1：5．26．（2015•铜仁市）如图所，闭合开关S，电压表V1的示数为6V，电压表V2的示数为8V，电流表A的示数为0.5A，电源电压是12V，则R2两端的电压为V，R1= Ω．【解答】解：当闭合开关S，R1、R2和R3串联，电流表测电路中的电流，电压表V1测R1、R2两端的电压之和，电压表V21测R1、R2两端的电压之和，根据串联电路的总电压等于串联的各部分电路两端的电压之和可知：U1、2=U1+U2=6V，U2、3=U2+U3=8V；电源电压U=U1+U2+U3=12V；所以，U2=U1、2+U2、3﹣U=6V+8V﹣12V=2V；则U1=U﹣U2、3=12V﹣8V=4V，根据欧姆定律得：R1===8Ω．故答案为：2；8．27．（2013秋•邳州市校级月考）如图所示，电源电压为6V，R1=12Ω，R2为0﹣20Ω的滑动变阻器，的量程为3A，合上S．求：①最小示数？②为保证的安全，变阻器接入电路的阻值范围？【解答】解：（1）两电阻并联，当R2取20Ω时，电流最小，则最小电流为：I min ===0.8A；（2）电流为3A时，流过R2的电流为：I2=I﹣I1=3A﹣0.5A=2.5A，由欧姆定律知：R2min ===2.4Ω．故滑动变阻器的阻值范围为：2.4Ω～20Ω答：（1）的最小示数为0.8A；（2）滑动变阻器的阻值范围为2.4Ω～20Ω28．如图所示，若电源电压为3V，当S闭合后，电压表的示数为1V，则L1、L2两端的电压分别是V和V．【解答】解：由图可知，当开关S闭合后，电压表测的是灯L2两端的电压，所以L2两端电压为1V；由于两灯串联，根据串联电路电压规律得U1=U﹣U2=3V﹣1V=2V．故答案为：2、1．29．如图所示，电压U恒定，当开关S闭合时，A 的读数为0.3A，当S断开时，A的读数为0.1A，V的读数为6V，则灯泡L1和L2的电阻R1= ，R2= ．【解答】解：开关断开时，两灯泡串联，则L1的阻值：R1===60Ω；开关闭合时，为L1的基本电路，则电源电压：U=I′R1=0.3A×60Ω=18V；开关断开时，两灯泡串联，则U2=U﹣U1=18V﹣6V=12V，则灯L2的阻值：R2===120Ω．故答案为：60Ω，120Ω30．（2013秋•北碚区校级期末）如图所示的电路，R0=4Ω，电源电压为6V，当闭合开关S2，断开开关S1、S3时，电流表A示数为0.5A，求：①R X的阻值．②断开开关S2，闭合开关S1、S3时，电流表A的示数．【解答】解：①当闭合开关S2，断开开关S1、S3时，电路由R0、R X串联而成；电流表A示数为串联电路中的电流；则：R串===12Ω，∴R X=R串﹣R0=12Ω﹣4Ω=8Ω；答：R X阻值为8Ω．②当断开开关S2，闭合开关S1、S3时，R0、R X并联连接，电流表A测量干路电流；则I0′===1.5A，I X ′===0.75A，∴I并=I0′+I X′=1.5A+0.75A=2.25A；答：断开开关S2，闭合开关S1、S3时，电流表A的示数为2.25A．。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

1.有两个电阻R1和R2串联在电路中, 它们的阻值之比是5: 3, 则通过它们的电流之比是 , 它们两端的电压之比是。

若它们并联在电路中则通过它们的电流之比是 , 它们两端的电压之比是。

2.如图所示, 电阻R1与电阻R2串联后, 它们的总电阻是100Ω, 已知R2＝60Ω, 电压表的示数为10V, 则通过R1的电流为______A,R2两端电压是V 。

3.一段导体两端电压为12V, 导体中的电流是2A, 则此导体本身的电阻为Ω；如果电压降为6V, 导体中的电流是 A；电压降为0, 导体的电阻等于。

4.如图所示的电路, 电源电压保持不变, R1是定值电阻, R2是滑动变阻器。

当开关S 闭合, 滑片由b端向a端移动的过程中, 电流表示数 , （变大、变小、不变）电压表示数与电流表示数的比值。

（变大、变小、不变）5.两只定值电阻，甲标有“10. 1A”，乙标有“15. 0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流.. A，两端允许加的最大电压...V. 6.一个电铃正常工作时的电流为0.5A, 电阻为 9Ω, 现把它接入电压为10V的电路中, 为使电铃能正常工作, 应____联一个阻值为______欧的电阻。

7．将电阻Rl与R2并联后接在电源两端时, 通过它们的电流之比为3∶2, 则它们的电阻之比为________。

若把它们串联起来接在电源两端, 那么通过它们的电流之比为________,电压之比为_________。

8. 如图所示, 电源电压不变, 当滑动变阻器滑片P向右移动时, 电压表V的示数变（“大”或“小”或“不变”） , 电流表A1的示数变（“大”、“不变”或“小”） , A2的示数变（“大”或“小”）。

9.有两个定值电阻, 甲标有“10Ω 1Ａ”, 乙标有“12Ω0.5Ａ”, 为使电阻不被烧坏, 若把它们串联起来, 串联电路两端允许加的最大电压为V。

；若把它们并联起来, 干路中的最大电流为A。

物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

（物理）物理欧姆定律测试题（含答案）一、选择题1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。

下列说法正确的是（）A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A【答案】 D【解析】【解答】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由可得，用电器甲的电阻，A不符合题意；B．由图像可知，当用电器乙可得的电压分别为 1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B不符合题意；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压 =0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，C不符合题意；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D 符合题意。

故答案为：D【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻.同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应的电阻，然后判断其阻值的变化以及最大阻值.如果把这两个用电器串联且电路中的电流为0.43A时，根据欧姆定律求出用电器甲两端的电压，根据图象读出用电器乙两端的电压，利用串联电路的电压特点求出电源的电压，然后比较判断.如果把这两个用电器并联接在4V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，利用并联电路的电流特点求出干路电流.2．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。

高中物理部分电路欧姆定律题20套(带答案)一、高考物理精讲专题部分电路欧姆定律1．如图所示的电路中，两平行金属板A、B水平放置，极板长L＝60 cm，两板间的距离d＝30 cm，电源电动势E＝36 V，内阻r＝1 Ω，电阻R0＝9 Ω，闭合开关S，待电路稳定后，将一带负电的小球(可视为质点)从B板左端且非常靠近B板的位置以初速度v0＝6 m/s 水平向右射入两板间，小球恰好从A板右边缘射出．已知小球带电荷量q＝2×10－2 C，质量m＝2×10－2 kg，重力加速度g取10 m/s2，求：(1)带电小球在平行金属板间运动的加速度大小；(2)滑动变阻器接入电路的阻值．【答案】（1）60m/s2；（2）14Ω．【解析】【详解】（1）小球进入电场中做类平抛运动，水平方向做匀速直线运动，竖直方向做匀加速运动，则有：水平方向：L=v0t竖直方向：d=at2由上两式得：（2）根据牛顿第二定律，有：qE-mg=ma电压：U=Ed解得：U=21V设滑动变阻器接入电路的电阻值为R，根据串并联电路的特点有：解得：R=14Ω.【点睛】本题是带电粒子在电场中类平抛运动和电路问题的综合，容易出错的是受习惯思维的影响，求加速度时将重力遗忘，要注意分析受力情况，根据合力求加速度．2．如图所示为检测某传感器的电路图，传感器上标有“3 V 0．9 W”的字样（传感器可看做一个纯电阻），滑动变阻器R0上标有“10 Ω 1 A”的字样，电流表的量程为0．6 A，电压表的量程为3 V．求（1）传感器的电阻和额定电流？（2）为了确保电路各部分的安全，在a、b之间所加的电源电压最大值是多少？（3）如果传感器的电阻变化超过标准值1 Ω，则该传感器就失去作用．实际检测时，将一个恒压电源加在图中a、b之间，闭合开关S，通过调节R0来改变电路中的电流和R0两端的电压，检测记录如下：电压表示数U/V电流表示数I/A第一次1．480．16第二次0．910．22若不计检测电路对传感器电阻的影响，你认为这个传感器是否仍可使用？此时a、b间所加的电压是多少？【答案】（1）10 Ω 0．3 A （2）6 V （3）仍可使用 3 V【解析】（1）R传＝＝Ω＝10 ΩI传＝＝A＝0．3 A（2）最大电流I＝I传＝0．3 A电源电压最大值U m＝U传＋U0U传为传感器的额定电压，U0为R0m＝10 Ω时R0两端的电压，即U0＝I传·R0m＝0．3×10 V＝3 V所以U m＝U传＋U0＝3 V＋3 V＝6 V（3）设实际检测时加在a、b间的电压为U，传感器的实际电阻为R传′，根据第一次实验记录数据有U＝I1R传′＋U1根据第二次实验记录数据有U＝I2R传′＋U2代入数据解得R传′＝9．5 Ω，U＝3 V传感器的电阻变化为ΔR＝R传－R传′＝10 Ω－9．5 Ω＝0．5 Ω＜1 Ω所以此传感器仍可使用3．科技小组的同学们设计了如图18甲所示的恒温箱温控电路（用于获得高于室温，控制在一定范围内的“室温”）包括工作电路和控制电路两部分，其中R＇为阻值可以调节的可变电阻，R为热敏电阻（置于恒温箱内），其阻值随温度变化的关系如图18乙所示，继电器线圈电阻R0为50欧姆：（1）如图18甲所示状态，加热器是否处于加热状态？（2）已知当控制电路的电流达到0.04 A时继电器的衔铁被吸合；当控制电路的电流减小0.036A时，衔铁被释放。

《欧姆定律》练习题及答案一、选择题1、以下哪个选项正确地描述了欧姆定律？（）A.电流与电压成正比，与电阻成反比。

B.电压与电阻成正比，与电流成反比。

C.电阻与电压成正比，与电流成反比。

D.以上说法均不正确。

答案：A.电流与电压成正比，与电阻成反比。

2、在一段导体的两端加上的电压是2V时，导体中的电流为1A，如果导体两端的电压增大到4V时，导体中的电流变为多少？（）A. 0.5A B. 1A C. 2A D. 3A答案：C. 2A根据欧姆定律公式 I=U/R可知，当导体的电阻不变时，导体中的电流与导体两端的电压成正比。

因此，当导体两端的电压增大到4V时，导体中的电流将增大到原来的两倍，即2A。

3、下列哪个选项正确地描述了欧姆定律的应用？（）A.应用欧姆定律可以求出任意导体的电阻。

B.应用欧姆定律可以求出任意导体两端的电压。

C.应用欧姆定律可以求出任意导体中的电流。

D.以上说法均不正确。

答案：D.以上说法均不正确。

欧姆定律只能用于计算在已知电阻、电压和电阻率的情况下导体中的电流，不能用于计算任意导体的电阻、电压和电流。

二、填空题4.如果一段导体的电阻为R，将其两端的电压改变ΔU，则导体中的电流将改变______ΔI。

答案：ΔI=ΔU/R根据欧姆定律公式 I=U/R可知，当电阻R不变时，导体中的电流与导体两端的电压成正比。

因此，当电压改变ΔU时，导体中的电流将改变ΔI=ΔU/R。

5.如果一段导体的长度为L，截面积为S，电阻率为ρ，则该导体的电阻R=______。

答案：R=ρL/S根据电阻公式 R=ρL/S可知，一段导体的电阻与导体的长度、截面积和电阻率有关。

当导体的截面积和电阻率不变时，导体的长度越长，电阻越大；当导体的长度和电阻率不变时，导体的截面积越小，电阻越大；当导体的长度和截面积不变时，导体的电阻率越大，电阻越大。
