综合布线系统施工常用工具及材料

综合布线系统施工常用工具及材料
• 电缆标记对已经安装好的布线系统进行电缆标识 是非常重要的。进行电缆标记最简单的方法是使用数 码带，这些带子的数字从0到9，分不同颜色，如黑色、 白色、灰色、褐色、红色、橙色、黄色、绿色、蓝色 和紫色等，采用这些色带在电缆的两端（配线架和墙 面版）做标记，然后记录在案。
综合布线系统施工常用工具及材料
•双绞线的分类
综合布线系统施工常用工具及材料
类型
3类
4类
5类
衰减 分布容量(以1kHz计算)
≤2.320sqrt(f)+0.238(f) ≤2.050sqrt(f)+0.1 (f)
•返回
综合布线系统施工常用工具及材料
•2.1.3 布线备件和工具 • 常见的辅助器材有：多种颜色的电工胶带；管道 胶带；塑料制的扎线带；用于永久捆扎、固定的导线 钩和捆线带；用于临时分类和捆扎线缆、电缆标签或 专用电缆标记系统、标线机或其他做永久标记的机器、 线头或扁型线连接器。
•1.扎线带和电缆标记 • 扎线带能够使线缆看起来更加整洁和有条理。
综合布线系统施工常用工具及材料
•2.布线管槽
•
一般地，可以分为金属管槽和PVC塑料管槽。
•3.配线架 • 一般分为主配线架和分支配线架，主配线架的 一端连接于外部网络，另一端连接于建筑物内部网络； 分支配线架一般用于建筑物内部的水平子系统和垂直 子系统，是其所在地线缆的集中处。
综合布线系统施工常用工具及材料
综合布线系统施工常用工具及材料
•2.光纤测试仪 • 光纤的测试相对双绞线来说，测试Baidu Nhomakorabea指标要少的多， 主要是连续性和光纤衰减损耗的测试。它是通过测量光纤 输入和输出的功率来分析连续性和衰减损耗的。
•（1） CertiFiber 多模光缆测试仪 • 用它的单键测试功能，CertiFiber允许同时用两种波 长测试两根光纤上的长度和衰减，并将结果与预先选定 的工业标准比较，立即显示结果是否合乎标准
综合布线系统施工常用工具及材料
• 目前，双绞线可分为非屏蔽双绞线(Unshiielded Twisted Pair，UTP，也称无屏蔽双绞线)和屏蔽双绞线 (Shielded Twisted Pair，STP)，屏蔽双绞线电缆的外层 由铝泊包裹着。
• a)
b)
• 双绞线构成的示意图
综合布线系统施工常用工具及材料
•沿墙安装的配线架
•返回
综合布线系统施工常用工具及材料
•课题2 综合布线常用材料
•2.2.1 有线通信线路常用介质 •2.2.2 双绞线的种类、性能与标准 •2.2.3 同轴电缆的种类、性能与标准 •2.2.4 光缆的种类、性能与标准
•返回
综合布线系统施工常用工具及材料
•2.2.1 有线通信线路常用介质
有以下4个优点：
•
（1）宽的频带。
•
（2）磁绝缘性能好
•
（3）衰减较小
•
（4）中继器的间隔距离较大
•常用的光纤缆有：
• 8.3μm 芯、125μm 外层、单模。
62.5μm 芯、125μm外层、多模。
50μm 芯、125μm外层、 多模。
100μm 芯、140μm外层、多模。
•返回
综合布线系统施工常用工具及材料
综合布线系统施工常用 工具及材料
2020/12/13
综合布线系统施工常用工具及材料
•课题1 综合布线施工常用工具
•2.1.1 常用布线工具 •2.1.2 常用测试工具 •2.1.3 布线备件和工具
•返回
综合布线系统施工常用工具及材料
•2.1.1 常用布线工具 • 在进行综合布线时要用到许多专用工具，如果工具 选用恰当，不但能使布线工作顺利进行，还可极大的 提高工作效率，同时保证布线的高质量和规范性。
综合布线系统施工常用工具及材料
•（3）Fluke620电缆测试仪 • Fluke620电缆测试仪是一种常用的单端电缆测试 仪，可以完成全部的综合布线验证测试。
•Fluke620电缆测试仪
综合布线系统施工常用工具及材料
•Fluke620的主要功能有：
•1）单人即可进行链路的连通性测试 ； 2）测试局域网的各种电缆：（UTP, STP, FTP, Coax）和连接方式（RJ45 和BNC）； 3）双绞线电缆中2, 3, 4对绞线的测试； 4）可检测的接线故障包括: 开路，短路，跨接，反接和串绕； 5）接线/连接错误的定位(仪器至开路或短路的距离)； 6）测量链路长度； 7）简单易用, 通过单一旋钮选择测试项目； 8）便于携带，电池寿命长(50小时)。
综合布线系统施工常用工具及材料

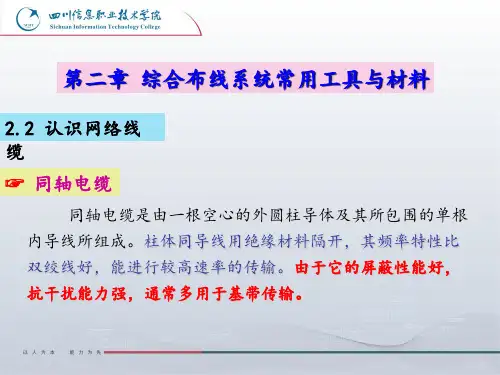

•2．同轴电缆 • 是由一根空心的外圆柱导体及其所包围的单根 内导线所组成。柱体同导线用绝缘材料隔开，其频率 特性比双绞线好，能进行较高速率的传输。由于它的 屏蔽性能好，抗干扰能力强，通常多用于基带传输。
• 对同轴电缆进行测试的主要参数有：
•
1) 导体或屏蔽层的开路情况；
•廉价的同轴电缆剥线钳
•同轴电缆剥线钳
综合布线系统施工常用工具及材料
•4. 光纤剥线钳 • 光纤剥线钳，能够剥去某层外皮而不会损伤下面 的一层。
综合布线系统施工常用工具及材料
•5. 切线钳 • 它使用了曲线的刀刃而没有采用平的刀片，能够 保持电缆的外形。
•典型的切线钳
综合布线系统施工常用工具及材料
•6.压线钳 • 使用压线钳将模块化环箍和同轴电缆连接器与电 缆相连。 •（1）双绞线压线钳
•带RJ-11、RJ-45和MMJ模具的压线钳
•8针模块化插头 •（既RJ-45连接器）
综合布线系统施工常用工具及材料
•（2）同轴电缆压线钳 • IDEAL公司的压线钳，它可以更换压接模具， 能够压接RG-6、RG-9、RG-58、RG-59、RG-62和有 线电视F型等类型的接头。
综合布线系统施工常用工具及材料
•9. 钓线带 • 钓线带是进行布线移动、添加、改变线路工作的 一种辅助工具。
•IDEAL公司钓线带
综合布线系统施工常用工具及材料
•10. 光纤熔接机 • 光纤熔接机是利用高压放电的方法将两根光纤 的连接点熔化并连接在一起，实现光纤的永久性连接。
•全自动型光纤熔接机
•
2)导体和屏蔽层之间的短路情况；
•
3)导体接地情况；
•
4)在各屏蔽接头之间的短路情况。
• 同轴电缆可分为两种基本类型，基带同轴电缆和 宽带同轴电缆。
综合布线系统施工常用工具及材料
•3．光缆 • 光导纤维是一种传输光束的细而柔韧的媒质。 光导纤维电缆由一捆纤维组成，简称为光缆。
• 光缆是数据传输中最有效的一种传输介质，它
• 对于双绞线(无论是屏蔽、非屏蔽)，用户最关心 的是影响其传输效果的几个性能指标：衰减、近端串 扰、特性阻抗、分布电容、直流电阻等。
• 计算机网络综合布线使用第3、4、5、超5类、6类。
• 3类：用于语音传输及最高传输速率为10Mbps的数据传输， 目前已基本淘汰。 • 4类：用于语音传输和最高传输速率16Mbps的数据传输。 • 5类：用于语音传输和最高传输速率为100Mbps的数据传输， 是构建10M/100M局域网的主要通信介质。 • 超5类：用于语音传输和最高传输速率为155Mbps的数据传 输。与普通5类双绞线相比，超5类双绞线在传送信号时衰减更小， 抗干扰能力更强，是目前使用最广泛的类型。 • 6类：可以传输语音、数据和视频，足以应付未来高速和多 媒体网络的需要。
•1. 线缆测试仪 • 线缆测试仪的主要任务是检测线路的通断情况。 •（1）DSP-100 • DSP-100是Fluke网络公司推出的DSP系列数字电 缆分析仪中的一员。它配有不同的选件，可满足不同 应用的电缆测试。使用DSP-100可以验证所作的布线 系统是否符合五类线的标准。
综合布线系统施工常用工具及材料
综合布线系统施工常用工具及材料
•（2） DSP-4000 • DSP-4000数字电缆测试仪是专用于六类线和光 纤布线系统的高性能测试工具
•Fluke DSP-4000数字线缆测试仪
综合布线系统施工常用工具及材料
•DSP-4000电缆测试仪的主要特点有：
•1） 全面超越Cat5、Cat5E和Cat6的规范要求； •2） 采用新的专用6类连接器； •3） 可测直至350MHz的高性能电缆，返回NEXT、ELFEXT、PSNEXT、 衰减、ACR、回波损耗等参数的详细结果； •4） 非常快的测试速度；完整的双向测试只需大约10秒钟； •5） 自动诊断线缆故障、以图形和文本的方式显示测试结果； •6） 可在10BASE-T和100BASE-TX以太网系统中检测网络流量，监测双 绞线的脉冲噪声，定位HUB端口连接以及确定HUB端口支持的标准； •7） 在主机和远端之间提供内置对讲模式用于进行双向语音通信。
•2.2.2 双绞线的种类、性能与标准 •1.双绞线的种类 • 双绞线被分为屏蔽双绞线与非屏蔽双绞线两大类， 在这两大类中又分：100Ω电缆、双体电缆、大对数电 缆、150Ω屏蔽电缆。
•2．双绞线电缆的测试数据 • 100Ω4对非屏蔽双绞线有3类线、4类线、5类线 和超5类线之分。它们受下述指标的约束，即：衰减、 分布电容、直流电阻、直流电阻偏差值、阻抗特性、 返回损耗、近端串扰。
•IDEAL公司的压线钳
综合布线系统施工常用工具及材料
•7. 冲压工具 • 冲压工具是带有适用于某种类型的IDC刀刃的手 柄，IDC有两种：66型和110型。66型模块用于电话系 统的交叉连接 , 110型的IDC用于数据信号
•无弹力式冲压工具
•可调弹力的冲压工具
综合布线系统施工常用工具及材料
•8. 打线保护装置 • 西蒙的两款掌上防护装置（注意，上面嵌套的是 信息模块，下面部分才是保护装置）。
综合布线系统施工常用工具及材料
•11. 现场安装光纤连接器 • 采用这种方法，在现场就可进行无研磨和无粘 结的安装，从而简化并加快连接器的安装。
•SC型光纤连接器
•返回
综合布线系统施工常用工具及材料
•2.1.2 常用测试工具 • 从工程的角度来说可以分为两类，即电缆传输链 路验证测试和电缆传输通道认证测试。
综合布线系统施工常用工具及材料
•（2）光时域反射计（OTDR） • 用光时域反射计测试光纤系统可以识别出由于拼 接、接头、光纤破损或弯曲及系统中其它故障所造成的 光衰减的位置及大小，可以分析出整个综合布线中的故 障和潜在的问题。
综合布线系统施工常用工具及材料
•（3）光功率计 • 它广泛应用于插入损耗测量、衰减测量、光功率测 量等，这种测量可用来定量分析光纤网络出现故障的原 因和对光纤网络产品进行评价。
•1.网线钳 • 网线钳是用来卡住BNC连接器外套与基座的， 它有一个用于压线的六角缺口
综合布线系统施工常用工具及材料
•2. 剥线钳 • 剥线钳是一种轻型的用于剥去非屏蔽双绞线外 护套的常用工具。它不仅能将双绞线的外衣削去，而 且不会对电缆的线芯有任何损伤。
综合布线系统施工常用工具及材料
•3. 同轴电缆剥线钳 • 剥线钳是一种轻型的用于剥去非屏蔽双绞线外 护套的常用工具。它不仅能将双绞线的外衣削去，而 且不会对电缆的线芯有任何损伤。
•Fluke DSP-100电缆测试仪
综合布线系统施工常用工具及材料
•它具有以下功能特性：
•1） 经过UL认证，同时满足TIA TSB-67基本链路和通道二级精度的要求； •2） 自动诊断链路故障，并通过图形和文字显示结果； •3） NEXT测试频率达155MHz； •4） 在测试NEXT时可检测和排除噪声； •5） 测试速度快；完整的4对线5类链路测试只需17秒； •6） 可存储1150个TIA TSB-67测试结果和600个ISO测试结果； •7） 监测 10BASE-T网络以确定电缆链路是否是故障源； •8） 支持多种局域网电缆链路系统的测试：UTP、STP、同轴电缆等； •9） 随仪器带有DSP-LINK软件，可帮助将测试仪中的结果快速下载至PC机； •10） 提供背景灯照明。
• 有线通信线路传输介质的选择必须考虑网络的性 能、价格、使用规则、安装难易性、可扩展性及其他 一些因素。
•1．双绞线 •双绞线(Twisted pair，TP)是综合布线工程中最常用的 一种传输介质。双绞线由两根具有绝缘保护层的铜导 线组成。把两根绝缘的铜导线按一定密度互相绞在一 起，可降低信号干扰的程度，每一根导线在传输中辐 射出来的电波会被另一根线上发出的电波抵消。双绞 线一般由两根22～26号绝缘铜导线相互缠绕而成。
