Cad基本教程要基本熟悉工程制图cad,从标准、绘图、标注、打印四个方面入手比较简单,适于讲解教程的制作和方便个人理解,算不上全面。
另外因自己的水平一般,我尽量讲细一点,以便于更好理解。
一、标准(简单了解就行,不太重要,知道有这就行。
)工程制图大概包括设备图,流程图,布置图三种。
一般设备图有包含设备主视图和俯视图。
布置图必须标明方位。
标准主要说的是制图标准,包括国标,行业制图标准等等。
比如说国标规定焊缝的标注等。
又比如说我们化工制图标题栏,明细栏等的制作标准。
还有像绘图过程中物料管道线用0.9mm粗线,仪表圆一般规定直径10mm这样的死规定。
但一般这些都不太重要,实际操作过程中,只要图纸表达清晰,内容表达明确的简略图即可。
二、绘图cad绘图主要借助cad中绘图工具栏和modify修改工具栏中工具。
(先了解就行,不用死记)绘图工具的使用过程中,结合状态栏的辅助操作,可以更快的完成图纸的制作。
一般常用的状态有正交,极轴,对象捕捉。
其他不常用就不一一介绍了。
正交:用于直线的绘制,复制移动的垂直或水平方向的移动。
再不需要时可取消。
极轴:有助交点终止处的绘图。
也可用于直线的绘制。
对象捕捉:主要是对交点处或中心点的捕捉显示。
完成各种绘图用具的教学,会是一种比较枯燥的工作。
要一一讲解起来既费时又费力,感觉完全没有必要。
所以我先讲解几个常用工具操作,然后根据相近相通原理,撇一叶而知秋。
介绍这之前首先先说下一些常识:1、关于鼠标的应用Cad中鼠标滚轮具有三个功能,1、转动滚轮可以放大缩小绘图界面,但不能缩小扩大绘图的实际尺寸和比例。
2、单机滚轮后可做抓取工具,任意控制所要绘图地点居于中心位置。
3、左单击选择操作选项,并接后续操作的进行。
2、选项里的部分操作和word类似,我一般学会一个软件后,首先会了解选项里的一些操作,以方便和简化后续绘图工作中肯可能带来的不便。
在“工具”栏里最下面打开“选项”先看“显示”,标注圆圈部分需要注意,十字光标一般调到25左右比较好,“颜色”选框中可以调背景颜色,比如灰(黑)色调成白色:棕色标记处取消勾选→打开颜色复选框→选择“窗口元素”模型空间背景,选择“颜色”白色。

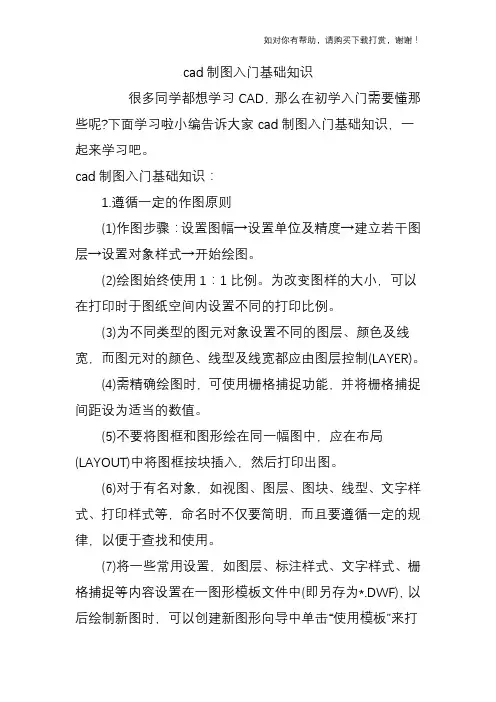

cad制图入门基础知识很多同学都想学习CAD,那么在初学入门需要懂那些呢?下面学习啦小编告诉大家cad制图入门基础知识,一起来学习吧。
cad制图入门基础知识:1.遵循一定的作图原则(1)作图步骤:设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。
(2)绘图始终使用1:1比例。
为改变图样的大小,可以在打印时于图纸空间内设置不同的打印比例。
(3)为不同类型的图元对象设置不同的图层、颜色及线宽,而图元对的颜色、线型及线宽都应由图层控制(LAYER)。
(4)需精确绘图时,可使用栅格捕捉功能,并将栅格捕捉间距设为适当的数值。
(5)不要将图框和图形绘在同一幅图中,应在布局(LAYOUT)中将图框按块插入,然后打印出图。
(6)对于有名对象,如视图、图层、图块、线型、文字样式、打印样式等,命名时不仅要简明,而且要遵循一定的规律,以便于查找和使用。
(7)将一些常用设置,如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中(即另存为*.DWF),以后绘制新图时,可以创建新图形向导中单击“使用模板”来打开它,并开始绘图。
2.选择合适的命令在AutoCAD具体操作过程中,尽管可有多种算式能够达到同样的目的,但如果命令选用得当,则会明显减少操作步骤,提高绘图效率。
下面仅列举了一个较典型的案例。
生成直线或线段①在cad制图初学入门中,使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段,但唯有LINE命令使用的频率最高,也最为灵活。
②为保证物体三视图之间“长对正、宽相等、高平齐”的对应关系,应选用XLINE和RAY命令绘出若干条辅助线,然后再用TRIM剪截掉多余的部分。
③欲快速生成一条封闭的填充边界,或想构造一个面域,则应选用PLINE命令。
用PLINE生成的线段可用PEDIT 命令进行编辑。
④当一次生成多条彼此平行的线段,且各线段可能使用不同的颜色和线型时,可选择MLINE命令。

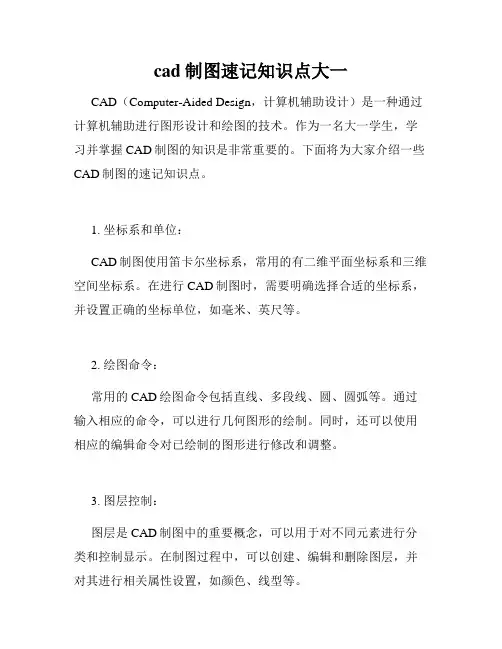

cad制图速记知识点大一CAD(Computer-Aided Design,计算机辅助设计)是一种通过计算机辅助进行图形设计和绘图的技术。
作为一名大一学生,学习并掌握CAD制图的知识是非常重要的。
下面将为大家介绍一些CAD制图的速记知识点。
1. 坐标系和单位:CAD制图使用笛卡尔坐标系,常用的有二维平面坐标系和三维空间坐标系。
在进行CAD制图时,需要明确选择合适的坐标系,并设置正确的坐标单位,如毫米、英尺等。
2. 绘图命令:常用的CAD绘图命令包括直线、多段线、圆、圆弧等。
通过输入相应的命令,可以进行几何图形的绘制。
同时,还可以使用相应的编辑命令对已绘制的图形进行修改和调整。
3. 图层控制:图层是CAD制图中的重要概念,可以用于对不同元素进行分类和控制显示。
在制图过程中,可以创建、编辑和删除图层,并对其进行相关属性设置,如颜色、线型等。
4. 尺寸标注:尺寸标注是CAD制图中的重要组成部分,用于表达物体的尺寸和几何要求。
通过选择合适的尺寸标注命令,可以进行尺寸标注的绘制和编辑,使图纸具备一定的工程意义。
5. 图块和参照:图块是一组图元的集合,可以作为整体进行复制、移动和旋转等操作。
通过创建和使用图块,可以提高绘图效率和图纸的整洁美观性。
参照是指将其他图纸作为外部参考导入当前图纸中,以便进行对比和绘制。
6. 常用快捷键:CAD制图中有许多常用的快捷键,可以极大地提高绘图效率。
例如,"L"表示绘制直线命令,“C”表示绘制圆命令,“Z”表示取消上一步操作等。
熟练掌握这些快捷键可以大幅度提升操作速度。
7. 文件保存和输出:CAD制图的结果需要保存为相应的文件格式,通常为DWG或DXF格式。
这些文件可以方便地共享给他人或进一步进行后期处理。
此外,还可以将CAD绘图结果输出为图片、PDF等格式,以便于在其他场景下使用。
以上是CAD制图速记知识点的简要介绍。
作为大一学生,初步了解和掌握这些知识是非常重要的。

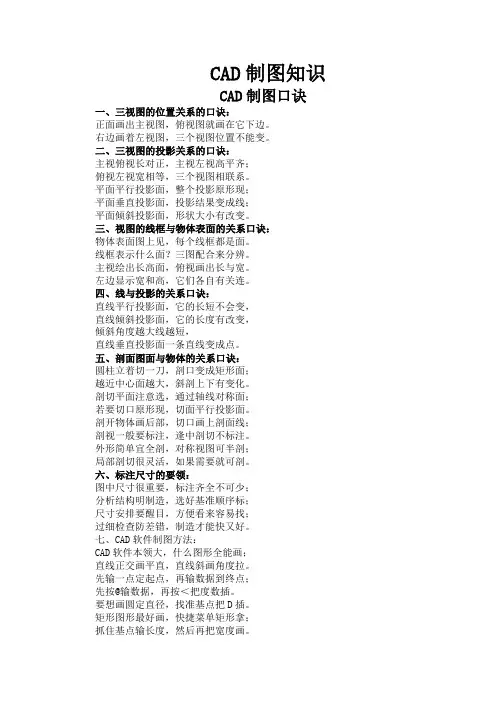

CAD制图知识CAD制图口诀一、三视图的位置关系的口诀:正面画出主视图,俯视图就画在它下边。
右边画着左视图,三个视图位置不能变。
二、三视图的投影关系的口诀:主视俯视长对正,主视左视高平齐;俯视左视宽相等,三个视图相联系。
平面平行投影面,整个投影原形现;平面垂直投影面,投影结果变成线;平面倾斜投影面,形状大小有改变。
三、视图的线框与物体表面的关系口诀:物体表面图上见,每个线框都是面。
线框表示什么面?三图配合来分辨。
主视绘出长高面,俯视画出长与宽。
左边显示宽和高,它们各自有关连。
四、线与投影的关系口诀:直线平行投影面,它的长短不会变,直线倾斜投影面,它的长度有改变,倾斜角度越大线越短,直线垂直投影面一条直线变成点。
五、剖面图面与物体的关系口诀:圆柱立着切一刀,剖口变成矩形面;越近中心面越大,斜剖上下有变化。
剖切平面注意选,通过轴线对称面;若要切口原形现,切面平行投影面。
剖开物体画后部,切口画上剖面线;剖视一般要标注,逢中剖切不标注。
外形简单宜全剖,对称视图可半剖;局部剖切很灵活,如果需要就可剖。
六、标注尺寸的要领:图中尺寸很重要,标注齐全不可少;分析结构明制造,选好基准顺序标;尺寸安排要醒目,方便看来容易找;过细检查防差错,制造才能快又好。
七、CAD软件制图方法:CAD软件本领大,什么图形全能画;直线正交画平直,直线斜画角度拉。
先输一点定起点,再输数据到终点;先按@输数据,再按<把度数插。
要想画圆定直径,找准基点把D插。
矩形图形最好画,快捷菜单矩形拿;抓住基点输长度,然后再把宽度画。
上机画图心别荒,选定方案再动手;上下左右均匀布,图面美观又结清。
先画边框后细分,上下左右顺序画;看的见的绘实线,摸不着的画虚划。
剖面要画粗实线,剖面填充图案见;绘完图形标尺寸,清楚全面不露边。
基础部分在图形表达时,如果没有特殊说明,均以毫米为单位。
光滑度确定:工具/选项/显示/圆弧和圆的平滑度为20000。
注:最大值右键功能取消:工具/选项/用户系统配置/绘图区域中不显示快捷菜单密码设:工具/选项/打开和保存/下面的安全选项对象捕捉设置:工具/草图设置/对象捕捉——全部选择UCS图标可见性:视图/显示/UCS图标/(开/关)相对坐标:前面加上@相对直角坐标格式:@x的变量,Y的变量相对极坐标格式:@长度<角度角度为与水平正方向所成的角度:水平方向右为“0”度,逆时针为正,顺时针为负尺寸分两种:定形尺才和定位尺才绘制直线时,U为撤消一步C为封闭,也可以按CTRL+Z等于撤消到上一次操作。

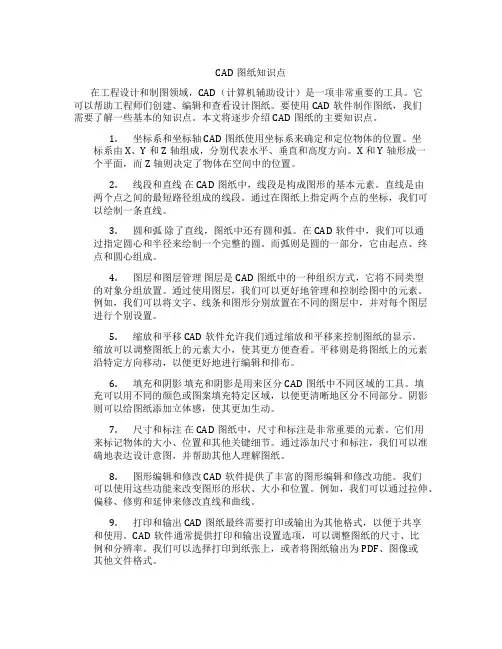

CAD图纸知识点在工程设计和制图领域,CAD(计算机辅助设计)是一项非常重要的工具。
它可以帮助工程师们创建、编辑和查看设计图纸。
要使用CAD软件制作图纸,我们需要了解一些基本的知识点。
本文将逐步介绍CAD图纸的主要知识点。
1.坐标系和坐标轴 CAD图纸使用坐标系来确定和定位物体的位置。
坐标系由X、Y和Z轴组成,分别代表水平、垂直和高度方向。
X和Y轴形成一个平面,而Z轴则决定了物体在空间中的位置。
2.线段和直线在CAD图纸中,线段是构成图形的基本元素。
直线是由两个点之间的最短路径组成的线段。
通过在图纸上指定两个点的坐标,我们可以绘制一条直线。
3.圆和弧除了直线,图纸中还有圆和弧。
在CAD软件中,我们可以通过指定圆心和半径来绘制一个完整的圆。
而弧则是圆的一部分,它由起点、终点和圆心组成。
4.图层和图层管理图层是CAD图纸中的一种组织方式,它将不同类型的对象分组放置。
通过使用图层,我们可以更好地管理和控制绘图中的元素。
例如,我们可以将文字、线条和图形分别放置在不同的图层中,并对每个图层进行个别设置。
5.缩放和平移 CAD软件允许我们通过缩放和平移来控制图纸的显示。
缩放可以调整图纸上的元素大小,使其更方便查看。
平移则是将图纸上的元素沿特定方向移动,以便更好地进行编辑和排布。
6.填充和阴影填充和阴影是用来区分CAD图纸中不同区域的工具。
填充可以用不同的颜色或图案填充特定区域,以便更清晰地区分不同部分。
阴影则可以给图纸添加立体感,使其更加生动。
7.尺寸和标注在CAD图纸中,尺寸和标注是非常重要的元素。
它们用来标记物体的大小、位置和其他关键细节。
通过添加尺寸和标注,我们可以准确地表达设计意图,并帮助其他人理解图纸。
8.图形编辑和修改 CAD软件提供了丰富的图形编辑和修改功能。
我们可以使用这些功能来改变图形的形状、大小和位置。
例如,我们可以通过拉伸、偏移、修剪和延伸来修改直线和曲线。
9.打印和输出 CAD图纸最终需要打印或输出为其他格式,以便于共享和使用。

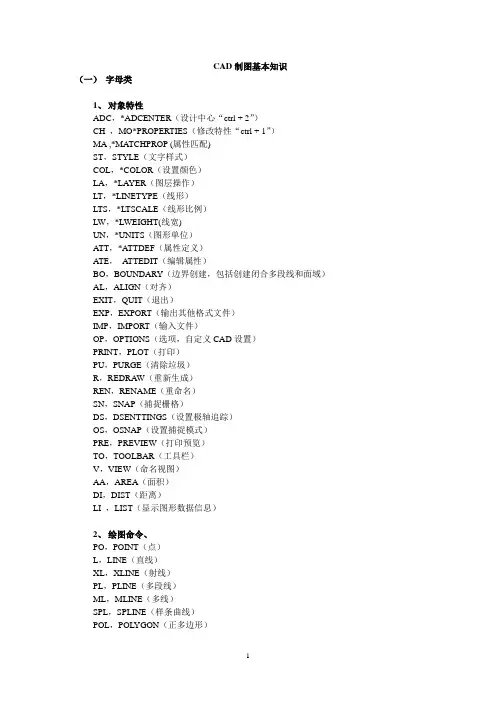

CAD制图基本知识(一)字母类1、对象特性ADC,*ADCENTER(设计中心“ctrl + 2”)CH ,MO*PROPERTIES(修改特性“ctrl + 1”)MA ,*MATCHPROP (属性匹配)ST,STYLE(文字样式)COL,*COLOR(设置颜色)LA,*LAYER(图层操作)LT,*LINETYPE(线形)LTS,*LTSCALE(线形比例)LW,*LWEIGHT(线宽)UN,*UNITS(图形单位)ATT,*ATTDEF(属性定义)ATE,ATTEDIT(编辑属性)BO,BOUNDARY(边界创建,包括创建闭合多段线和面域)AL,ALIGN(对齐)EXIT,QUIT(退出)EXP,EXPORT(输出其他格式文件)IMP,IMPORT(输入文件)OP,OPTIONS(选项,自定义CAD设置)PRINT,PLOT(打印)PU,PURGE(清除垃圾)R,REDRAW(重新生成)REN,RENAME(重命名)SN,SNAP(捕捉栅格)DS,DSENTTINGS(设置极轴追踪)OS,OSNAP(设置捕捉模式)PRE,PREVIEW(打印预览)TO,TOOLBAR(工具栏)V,VIEW(命名视图)AA,AREA(面积)DI,DIST(距离)LI ,LIST(显示图形数据信息)2、绘图命令、PO,POINT(点)L,LINE(直线)XL,XLINE(射线)PL,PLINE(多段线)ML,MLINE(多线)SPL,SPLINE(样条曲线)POL,POL YGON(正多边形)REC,RECTANGLE(矩形)C,CIRCLE(圆)A,ARC(圆弧)DO,DONUT(圆环)EL,ELLIPSE(椭圆)REG,REGION(面域)MT,MTEXT(多行文字)T,TEXT(单行文字)B,B LOCK(块定义)I,NSERT(插入块)W,WBLOCK(定义块文件)DIV,DIVIDIDE(等分)H,BHATCH(填充)3、修改命令CO,COPY(复制)MI,MIRROR(镜像)AR,ARRAY(阵列)O,OFFSET(偏移)RO,ROTATE(旋转)M,MOVE(移动)E,DEL ERASE(删除)X,EXPLODE(分解)TR,TRIM(修剪)EX,EXTEND(延伸)S,STRENCH(拉伸)LEN,LENGTHEN(直线拉长)SC,SCALE(比例缩放)BR,BREAK(打断)CHA,CHAMRER(倒角)F,FILLET(倒圆角)PE,PEDIT(多段线编辑)ED,DDEDIT(修改文本)4、视窗缩放P,PAN(平移)Z+空格+空格,实时缩放Z,局部放大Z+P,返回上一视图Z+E,显示全图5、尺寸标注DLI,DIMLINEAR(直线标注)DAL,DIMALIGNED(对齐标注)DDI,DIMDIAMETER(直径标注)DRI,DIMRADIUS(半径标注)DAN,DIMANGULAR(角度标注)DCE,DIMCENTER(中心标注)DOR,DIMORDINA TE(点标注)TOL,TOLETANCE(标注形位公差)LE,QLEADER(快速标注)DBA,DIMBASELINE(快速引出标注)DCO,DIMCONTIUNE(连续标注)D,DIMSTYLE(标注样式)DED,DIMEDIT(编辑标注)DOV,DIMOVERRIDE(替换标注系统变量)(二)常用CTRL快捷键[CTRL] +1 PROPERTIES(修改特性)[CTRL] +2 ADCENTER(设计中心)[CTRL] +O OPEN (打开文件)[CTRL] +N、M NEW (新建文件)[CTRL] +P PRINT(打印文件)[CTRL] +S SA VE (保存文件)[CTRL] +Z UNDO (放弃)[CTRL] +X CUTCLIP (剪切)[CTRL] +C COPYCLIP (复制)[CTRL] +V PASTECLIP (粘贴)[CTRL] +B SNAP (栅格捕捉)[CTRL] +F OSNAP (对象捕捉)[CTRL] +G GRID (栅格)[CTRL] +L ORTHO (正交)[CTRL] +W (对象追踪)[CTRL] +U (极轴)[CTRL]+[TAB] 所打开图形之间转换(三)常用功能键[F1] HELP (帮助)[F2] (文本窗口)[F3] OSNAP (对象捕捉)[F7] GRIP (栅格)[F8] ORTHO (正交)(四)CAD 开发命令(LSP文件)BWM (保温棉)FHM (防火棉)BPLOT (批打印)PM (页码)(五)其他WIPEOUT 做一个形状可以遮盖。

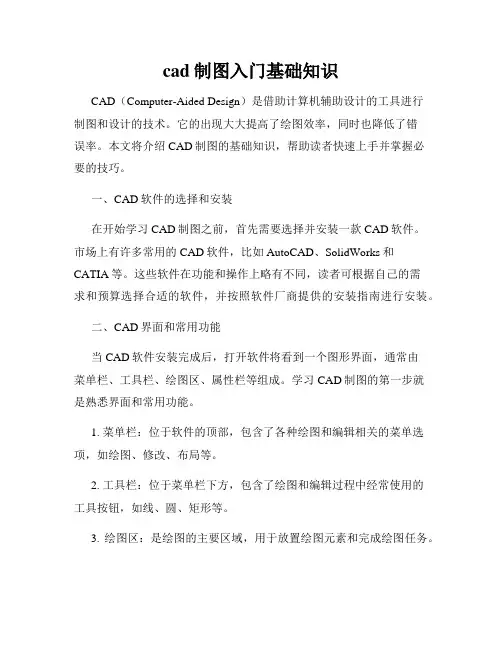

cad制图入门基础知识CAD(Computer-Aided Design)是借助计算机辅助设计的工具进行制图和设计的技术。
它的出现大大提高了绘图效率,同时也降低了错误率。
本文将介绍CAD制图的基础知识,帮助读者快速上手并掌握必要的技巧。
一、CAD软件的选择和安装在开始学习CAD制图之前,首先需要选择并安装一款CAD软件。
市场上有许多常用的CAD软件,比如AutoCAD、SolidWorks和CATIA等。
这些软件在功能和操作上略有不同,读者可根据自己的需求和预算选择合适的软件,并按照软件厂商提供的安装指南进行安装。
二、CAD界面和常用功能当CAD软件安装完成后,打开软件将看到一个图形界面,通常由菜单栏、工具栏、绘图区、属性栏等组成。
学习CAD制图的第一步就是熟悉界面和常用功能。
1. 菜单栏:位于软件的顶部,包含了各种绘图和编辑相关的菜单选项,如绘图、修改、布局等。
2. 工具栏:位于菜单栏下方,包含了绘图和编辑过程中经常使用的工具按钮,如线、圆、矩形等。
3. 绘图区:是绘图的主要区域,用于放置绘图元素和完成绘图任务。
4. 属性栏:位于界面的底部或右侧,用于显示和编辑绘图元素的属性,如颜色、线型等。
5. 快捷键:CAD软件提供了丰富的快捷键选项,通过设置和使用快捷键可以提高绘图的效率。
三、绘图基础元素和命令CAD制图的基础是绘图元素,包括点、线、圆、多边形等。
在CAD软件中,我们可以使用相应的命令来创建和编辑这些元素。
1. 线段命令:用于绘制直线段,命令格式为Line或L,通过指定起点和终点的坐标来创建直线。
2. 圆命令:用于绘制圆,命令格式为Circle或C,通过指定圆心和半径来创建圆。
3. 矩形命令:用于绘制矩形,命令格式为Rectangle或Rec,通过指定对角线的两个点来创建矩形。
4. 多边形命令:用于绘制多边形,命令格式为Polygon或Poly,通过指定边数和中心点来创建多边形。
以上是CAD绘图的基础元素和相应的命令,读者可以根据需要学习其他类型的元素和命令,并熟练掌握它们的使用。

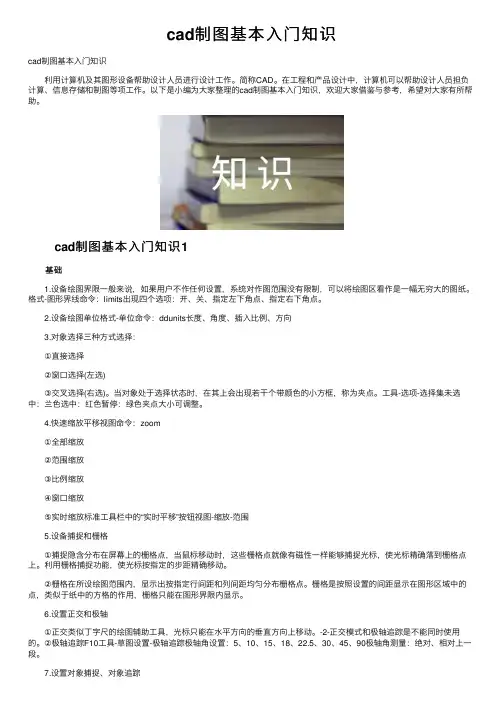

cad制图基本⼊门知识cad制图基本⼊门知识 利⽤计算机及其图形设备帮助设计⼈员进⾏设计⼯作。
简称CAD。
在⼯程和产品设计中,计算机可以帮助设计⼈员担负计算、信息存储和制图等项⼯作。
以下是⼩编为⼤家整理的cad制图基本⼊门知识,欢迎⼤家借鉴与参考,希望对⼤家有所帮助。
cad制图基本⼊门知识1 基础 1.设备绘图界限⼀般来说,如果⽤户不作任何设置,系统对作图范围没有限制,可以将绘图区看作是⼀幅⽆穷⼤的图纸。
格式-图形界线命令:limits出现四个选项:开、关、指定左下⾓点、指定右下⾓点。
2.设备绘图单位格式-单位命令:ddunits长度、⾓度、插⼊⽐例、⽅向 3.对象选择三种⽅式选择: ①直接选择 ②窗⼝选择(左选) ③交叉选择(右选)。
当对象处于选择状态时,在其上会出现若⼲个带颜⾊的⼩⽅框,称为夹点。
⼯具-选项-选择集未选中:兰⾊选中:红⾊暂停:绿⾊夹点⼤⼩可调整。
4.快速缩放平移视图命令:zoom ①全部缩放 ②范围缩放 ③⽐例缩放 ④窗⼝缩放 ⑤实时缩放标准⼯具栏中的“实时平移”按钮视图-缩放-范围 5.设备捕捉和栅格 ①捕捉隐含分布在屏幕上的栅格点,当⿏标移动时,这些栅格点就像有磁性⼀样能够捕捉光标,使光标精确落到栅格点上。
利⽤栅格捕捉功能,使光标按指定的步距精确移动。
②栅格在所设绘图范围内,显⽰出按指定⾏间距和列间距均匀分布栅格点。
栅格是按照设置的间距显⽰在图形区域中的点,类似于纸中的⽅格的作⽤,栅格只能在图形界限内显⽰。
6.设置正交和极轴 ①正交类似丁字尺的绘图辅助⼯具,光标只能在⽔平⽅向的垂直⽅向上移动。
-2-正交模式和极轴追踪是不能同时使⽤的。
②极轴追踪F10⼯具-草图设置-极轴追踪极轴⾓设置:5、10、15、18、22.5、30、45、90极轴⾓测量:绝对、相对上⼀段。
7.设置对象捕捉、对象追踪 ①对象捕捉在绘图过程中,可以使⽤光标⾃动捕捉到对象中特殊点,如端点、中点、圆⼼和交点等。
