电气控制电路基础(电气原理图)

常用电气控制电路1.控制柜内电路的一般排列和标注规律为便于检查三相动力线布置的对错，三相电源L1、L2、L3 在柜内按上中下、左中右或后中前的规律布置。

L1、L2、L3三相对应的色标分别为黄、绿、红，在制作电气控制柜时要尽量按规范布线。

二次控制电路的线号，一般的标注规律是：用电装置（如交流接触器）的右端接双数排序，左端按单数排序。

二次控制电路的线号编排如图1所示。

动力线与弱点信号线要尽量远离，如传感器、PLC、DCS 集散控制系统、PID控制器等信号线，如果不能做到远离，要尽量垂直交叉。

弱电线缆最好单独放入一个金属桥架内，所有弱电信号的接地端都在同一点接地，且与强电的接地分离。

常用电气控制电路图1 二次控制电路的线号编排2. 电动机起停控制电路该电路可以实现对电动机的起停控制，并对电动机的过载和短路故障进行保护，电动机起停控制电路如图2所示。

图2 电动机起停控制电路在图2中，L1、L2、13是三相电源，信号灯HL1用于指示L2和L3两相电源的有无，电压表V指示L1和L3相之间的线电压，熔断器FU1用于保护控制电路（二次电路）避免电路短路时发生火灾或损失扩大。

合上断路器QF1，三次电路得电，按下起动按钮（绿色）SB2,交流接触器KM1的线圈通电，交流接触器的主触点KM1的辅助触头KM1-1闭合，电动机M1通电运转。

由于KM1-1 触头已闭合，即使起动按钮582抬起，KM1的线圈也将一直有电。

KM1-1的作用是自锁功能，即使SB2抬起也不会导致电动机的停止，电动机起动运行。

按下停止按钮581, KM1的线圈断电，KM1-1 和KM1触头放开，电动机停止，由于KM1-1已经断开，即使停止按钮581抬起，KM1的线圈也仍将处于断电状态，电动机M1正常停止。

当电动机内部或主电路发生短路故障时，由于出现瞬间几倍于额定电流的大电流而使断路器QF1迅速跳闸，使电动机主电路和二次电路断电，电动机保护停止。

当电动机发生过载时，电动机电流超出正常额定电流一定的百分比，热继电器FR1发热，一定时间后，FR1的常闭触头FR1T断开，KM1线圈断电，KM1T和KM1主触头断开，电动机保护停止。

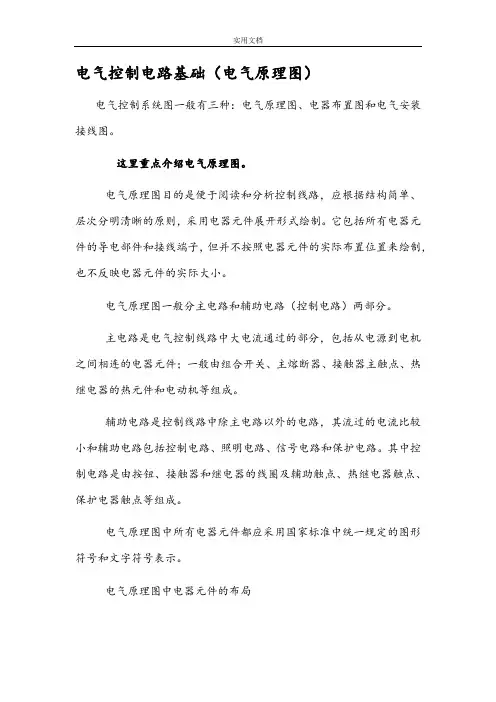

电气控制电路基础（电气原理图）电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。

这里重点介绍电气原理图。

电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。

它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。

电气原理图一般分主电路和辅助电路（控制电路）两部分。

主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。

辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。

其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。

电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。

电气原理图中电器元件的布局电气原理图中电器元件的布局，应根据便于阅读原则安排。

主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。

无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。

电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。

对于同类器件，要在其文字符号后加数字序号来区别。

如两个接触器，可用KMI、KMZ文字符号区别。

电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。

对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。

电气原理图中，应尽量减少线条和避免线条交叉。

各导线之间有电联系时，在导线交点处画实心圆点。

根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。

电工常见电气控制实物接线图原理图电气控制是电力系统中非常重要的环节，电工在日常工作中需要掌握电气控制的知识和技能，其中实物接线图和原理图是电气控制中非常重要的一部分。

本文将详细介绍电工常见的电气控制实物接线图和原理图。

一、电气控制实物接线图1.什么是实物接线图？实物接线图是电器设备内部元器件的布局和线路连接关系的图示表示，是电气控制系统的物理表现。

实物接线图是电气控制安装调试、故障排除和保养维修的重要依据，能够清晰明了地反映设备的工作原理和互联关系。

2.实物接线图常用符号在实物接线图中，各种电器元器件均按照标准符号表示。

下面列出几种实物接线图常用的符号：•开关：表示开关或刀闸；•控制器：表示各种控制器，包括继电器、计时器、触发器等；•运动装置：表示各种电机、气动元件等；•信号固化器：表示各种指示灯、蜂鸣器、继电器等；•传感器：表示各种物理量测量传感器、电位器、零位开关等；•仪表：表示各种显示、测量仪表；•电源：表示各种电源、变压器等。

3.实物接线图的组成要素实物接线图由电器元器件符号、导线线路、接点和连接组成，还可以配有附加信息和注释说明。

在实物接线图中，元器件符号由标准符号组成，包括控制元器件、电动元器件、配电元器件、传感器和各种辅助设备元器件等。

导线线路是不同元器件之间的物理连接，线路既表达信号传输的逻辑关系，又引导电能传输，保证正常的电气控制。

接点是对电气信号进行开、闭操作的部件，它们连接或断开电路线上的电气信号。

除了以上组成要素外，实物接线图还可以添加附加信息和注释说明。

附加信息包括元器件的额定电压、电流、功率等参数，注释说明包括连接方式、接线编号和工作模式等。

4.实物接线图的作用实物接线图作为电气控制系统的物理表现，具有以下重要作用：•方便设备的安装调试和维护保养；•保证设备的正常运行和可靠性；•有助于故障排除和分析；•帮助工程师对电器设备进行改款升级。

二、电气控制原理图1.什么是原理图？电气控制原理图是按一定规则，用标记表示各种电器元器件之间的逻辑联系和电气连接关系，以及信号的传递路径。
