屋顶光伏区接地施工方案

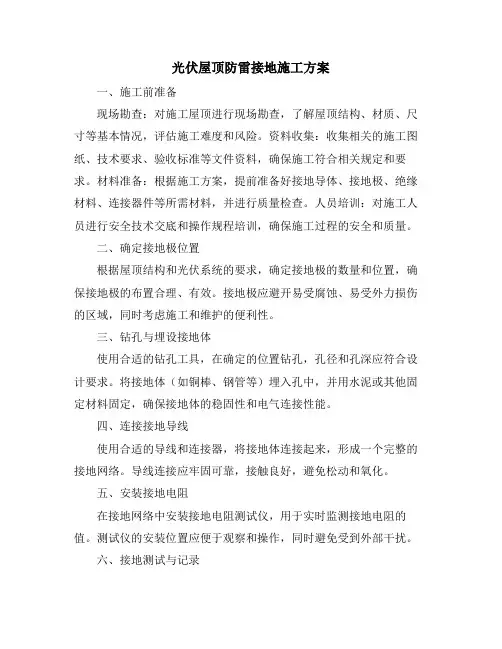

光伏屋顶防雷接地施工方案一、施工前准备现场勘查：对施工屋顶进行现场勘查，了解屋顶结构、材质、尺寸等基本情况，评估施工难度和风险。

资料收集：收集相关的施工图纸、技术要求、验收标准等文件资料，确保施工符合相关规定和要求。

材料准备：根据施工方案，提前准备好接地导体、接地极、绝缘材料、连接器件等所需材料，并进行质量检查。

人员培训：对施工人员进行安全技术交底和操作规程培训，确保施工过程的安全和质量。

二、确定接地极位置根据屋顶结构和光伏系统的要求，确定接地极的数量和位置，确保接地极的布置合理、有效。

接地极应避开易受腐蚀、易受外力损伤的区域，同时考虑施工和维护的便利性。

三、钻孔与埋设接地体使用合适的钻孔工具，在确定的位置钻孔，孔径和孔深应符合设计要求。

将接地体（如铜棒、钢管等）埋入孔中，并用水泥或其他固定材料固定，确保接地体的稳固性和电气连接性能。

四、连接接地导线使用合适的导线和连接器，将接地体连接起来，形成一个完整的接地网络。

导线连接应牢固可靠，接触良好，避免松动和氧化。

五、安装接地电阻在接地网络中安装接地电阻测试仪，用于实时监测接地电阻的值。

测试仪的安装位置应便于观察和操作，同时避免受到外部干扰。

六、接地测试与记录在施工完成后，对接地网络进行接地电阻测试，确保接地电阻值符合设计要求。

测试结果应记录在案，并定期进行复查和维护。

七、支架防雷接地施工根据光伏支架的结构和设计要求，进行支架的防雷接地施工。

确保支架与接地网络的有效连接，提高支架的防雷能力。

八、设备接地施工对光伏系统中的逆变器、汇流箱等设备进行接地施工。

设备接地应严格按照制造商的要求进行，确保设备的安全运行。

九、集中接地装置施工在光伏系统的适当位置设置集中接地装置，用于将多个接地点汇集到一个接地体上。

集中接地装置的施工应符合相关标准和规范，确保接地效果和安全性。

十、自检与验收施工完成后进行自检，检查接地网络的完整性、连接可靠性等方面是否符合设计要求。

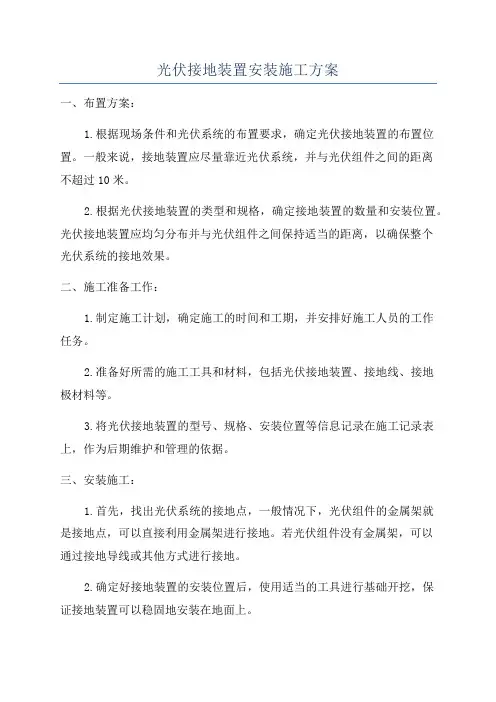

光伏接地装置安装施工方案一、布置方案：1.根据现场条件和光伏系统的布置要求，确定光伏接地装置的布置位置。

一般来说，接地装置应尽量靠近光伏系统，并与光伏组件之间的距离不超过10米。

2.根据光伏接地装置的类型和规格，确定接地装置的数量和安装位置。

光伏接地装置应均匀分布并与光伏组件之间保持适当的距离，以确保整个光伏系统的接地效果。

二、施工准备工作：1.制定施工计划，确定施工的时间和工期，并安排好施工人员的工作任务。

2.准备好所需的施工工具和材料，包括光伏接地装置、接地线、接地极材料等。

3.将光伏接地装置的型号、规格、安装位置等信息记录在施工记录表上，作为后期维护和管理的依据。

三、安装施工：1.首先，找出光伏系统的接地点，一般情况下，光伏组件的金属架就是接地点，可以直接利用金属架进行接地。

若光伏组件没有金属架，可以通过接地导线或其他方式进行接地。

2.确定好接地装置的安装位置后，使用适当的工具进行基础开挖，保证接地装置可以稳固地安装在地面上。

3.安装好基础后，将接地装置安装在基础上，并进行固定，确保装置牢固可靠。

4.根据光伏接地装置的型号和规格，将接地线与接地装置进行连接，确保连接牢固。

5.完成光伏接地装置的安装后，对整个装置进行检查和测试，确保接地装置与光伏系统之间的电气连通性。

四、施工验收：1.在安装完成后，进行施工验收。

检查光伏接地装置的安装位置、固定方式、连接线路等是否符合规范要求。

2.进行接地电阻测试，检测光伏接地装置的接地效果。

测试结果应小于或等于规定的接地电阻值。

3.对安装施工过程中发现的问题和不足进行记录，并及时进行整改。

五、注意事项：1.在施工过程中，要确保工作人员遵守施工安全操作规程，佩戴好安全防护用品。

2.光伏接地装置应安装在通风良好、干燥的地方，远离易燃易爆等危险品。

3.安装时要防止接地线与其他电线、设备等造成干扰，保证接地线的独立性。

4.施工完毕后，要将相关资料整理好，包括施工记录、验收报告等，以备后期参考和管理。

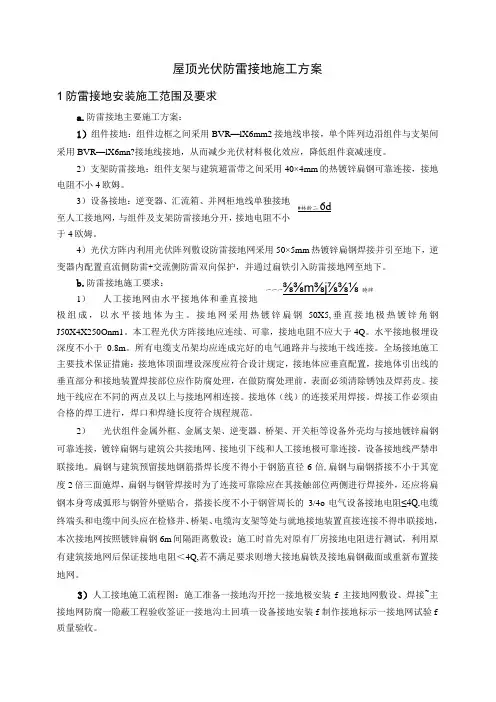

屋顶光伏防雷接地施工方案1防雷接地安装施工范围及要求a.防雷接地主要施工方案：1）组件接地：组件边框之间采用BVR —lX6mm2接地线串接，单个阵列边沿组件与支架间采用BVR —lX6mn?接地线接地，从而减少光伏材料极化效应，降低组件衰减速度。

2）支架防雷接地：组件支架与建筑避雷带之间采用40×4mm 的热镀锌扁钢可靠连接，接地电阻不小4欧姆。

3）设备接地：逆变器、汇流箱、并网柜地线单独接地至人工接地网，与组件及支架防雷接地分开，接地电阻不小于4欧姆。

4）光伏方阵内利用光伏阵列敷设防雷接地网采用50×5mm 热镀锌扁钢焊接并引至地下，逆变器内配置直流侧防雷+交流侧防雷双向保护，并通过扁铁引入防雷接地网至地下。

b.防雷接地施工要求：1） 人工接地网由水平接地体和垂直接地极组成，以水平接地体为主。

接地网采用热镀锌扁钢50X5,垂直接地极热镀锌角钢J50X4X250Onm1。

本工程光伏方阵接地应连续、可靠，接地电阻不应大于4Q 。

水平接地极埋设深度不小于0.8m 。

所有电缆支吊架均应连成完好的电气通路并与接地干线连接。

全场接地施工主要技术保证措施：接地体顶面埋设深度应符合设计规定，接地体应垂直配置，接地体引出线的垂直部分和接地装置焊接部位应作防腐处理，在做防腐处理前，表面必须清除锈蚀及焊药皮。

接地干线应在不同的两点及以上与接地网相连接。

接地体（线）的连接采用焊接。

焊接工作必须由合格的焊工进行，焊口和焊缝长度符合规程规范。

2） 光伏组件金属外框、金属支架、逆变器、桥架、开关柜等设备外壳均与接地镀锌扁钢可靠连接，镀锌扁钢与建筑公共接地网、接地引下线和人工接地极可靠连接，设备接地线严禁串联接地。

扁钢与建筑预留接地钢筋搭焊长度不得小于钢筋直径6倍,扁钢与扁钢搭接不小于其宽度2倍三面施焊，扁钢与钢管焊接时为了连接可靠除应在其接触部位两侧进行焊接外，还应将扁钢本身弯成弧形与钢管外壁贴合，搭接长度不小于钢管周长的3/4o 电气设备接地电阻≤4Q,电缆终端头和电缆中间头应在检修井、桥架、电缆沟支架等处与就地接地装置直接连接不得串联接地，本次接地网按照镀锌扁钢6m 间隔距离敷设；施工时首先对原有厂房接地电阻进行测试，利用原有建筑接地网后保证接地电阻＜4Q,若不满足要求则增大接地扁铁及接地扁钢截面或重新布置接地网。

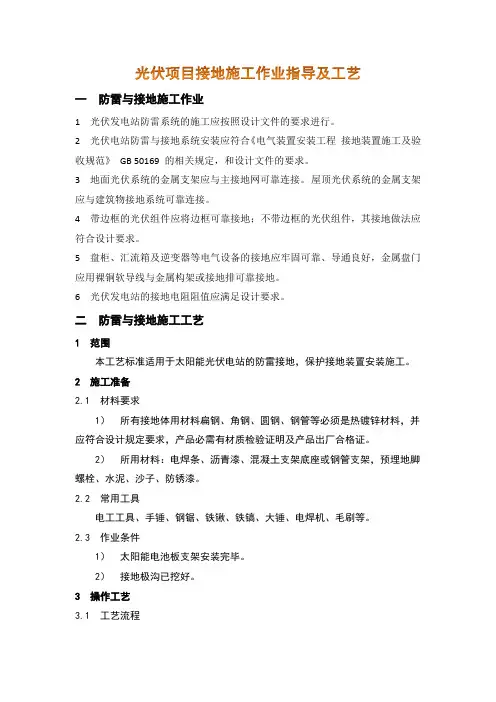

一防雷与接地施工作业1 光伏发电站防雷系统的施工应按照设计文件的要求进行。

2 光伏电站防雷与接地系统安装应符合《电气装置安装工程接地装置施工及验收规范》GB 50169 的相关规定，和设计文件的要求。

3 地面光伏系统的金属支架应与主接地网可靠连接。

屋顶光伏系统的金属支架应与建筑物接地系统可靠连接。

4 带边框的光伏组件应将边框可靠接地；不带边框的光伏组件，其接地做法应符合设计要求。

5 盘柜、汇流箱及逆变器等电气设备的接地应牢固可靠、导通良好，金属盘门应用裸铜软导线与金属构架或接地排可靠接地。

6 光伏发电站的接地电阻阻值应满足设计要求。

二防雷与接地施工工艺1 范围本工艺标准适用于太阳能光伏电站的防雷接地，保护接地装置安装施工。

2 施工准备2.1材料要求1）所有接地体用材料扁钢、角钢、圆钢、钢管等必须是热镀锌材料，并应符合设计规定要求，产品必需有材质检验证明及产品出厂合格证。

2）所用材料：电焊条、沥青漆、混凝土支架底座或钢管支架，预埋地脚螺栓、水泥、沙子、防锈漆。

2.2常用工具电工工具、手锤、钢锯、铁锹、铁镐、大锤、电焊机、毛刷等。

2.3作业条件1）太阳能电池板支架安装完毕。

2）接地极沟已挖好。

3 操作工艺3.1 工艺流程3.2 接地体安装工艺1）接地体（极）应符合设计图纸及国家标准要求，所有的金属部件应镀锌。

2）接地体的埋设深度其顶部距地面不应小于600mm，角铁及钢管接地体应垂直配置。

3）垂直接地体长度不应小于2500mm其相互之间间距一般不应小于5000mm。

4）接地体埋设位置距建筑物不应小于1500mm，遇垃圾、灰渣等埋设接地体时，应换土，并分层夯实。

5）接地体的连接应采用焊接、焊接处焊缝应饱满并有足够强度，不得有夹渣、裂纹、虚焊、气孔等缺陷，焊接处的焊渣敲尽后，刷沥青漆做防腐处理。

6）采用搭接焊接时，其焊接长度不小于镀锌扁钢宽度的2倍，三面焊接，敷设前扁钢需调直，焊弯不得过死，直线段上下不应有明显弯曲，并应立放。

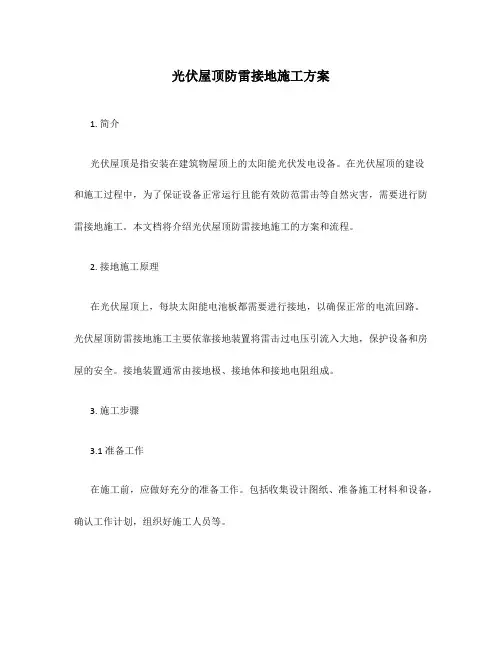

光伏屋顶防雷接地施工方案1. 简介光伏屋顶是指安装在建筑物屋顶上的太阳能光伏发电设备。

在光伏屋顶的建设和施工过程中，为了保证设备正常运行且能有效防范雷击等自然灾害，需要进行防雷接地施工。

本文档将介绍光伏屋顶防雷接地施工的方案和流程。

2. 接地施工原理在光伏屋顶上，每块太阳能电池板都需要进行接地，以确保正常的电流回路。

光伏屋顶防雷接地施工主要依靠接地装置将雷击过电压引流入大地，保护设备和房屋的安全。

接地装置通常由接地极、接地体和接地电阻组成。

3. 施工步骤3.1 准备工作在施工前，应做好充分的准备工作。

包括收集设计图纸、准备施工材料和设备，确认工作计划，组织好施工人员等。

3.2 定位接地极位置根据设计要求，确定接地极的位置。

接地极通常选取在离光伏屋顶边缘一定距离的地方，远离树木和其他遮挡物。

3.3 钻孔使用钻孔设备，在接地极位置进行钻孔。

钻孔的深度应根据地质条件和设计要求确定，一般在2-3米之间。

3.4 安装接地体将接地体插入钻孔中，并确保接地体与周围土壤紧密接触。

将接地体埋入地下3-5cm，以确保稳固性。

3.5 连接接地导线将接地导线连接到接地体上，并沿着光伏屋顶安全、固定的路径引至室内电气设备接地端。

3.6 安装接地电阻根据设计要求，安装接地电阻。

接地电阻的选取应符合国家标准，并注意保护措施，以防止腐蚀和损坏。

3.7 进行接地测试在施工完成后，应进行接地测试，以确保接地装置的接地电阻符合设计要求。

测试结果应记录在施工记录中。

4. 安全注意事项在光伏屋顶防雷接地施工中，需要注意以下安全事项：•施工人员应穿戴好安全帽、安全鞋等个人防护装备；•施工过程中，应遵守相关施工规范和操作规程，确保施工质量；•施工现场应进行临时封闭，禁止无关人员进入；•施工过程中，严禁使用易燃、易爆物品，防止发生火灾和爆炸事故；•施工完成后，清理施工现场，保持环境整洁。

5. 竣工验收施工完成后，需要进行竣工验收。

验收内容包括接地装置的位置是否符合要求、接地电阻是否符合设计要求、施工记录是否齐全等。

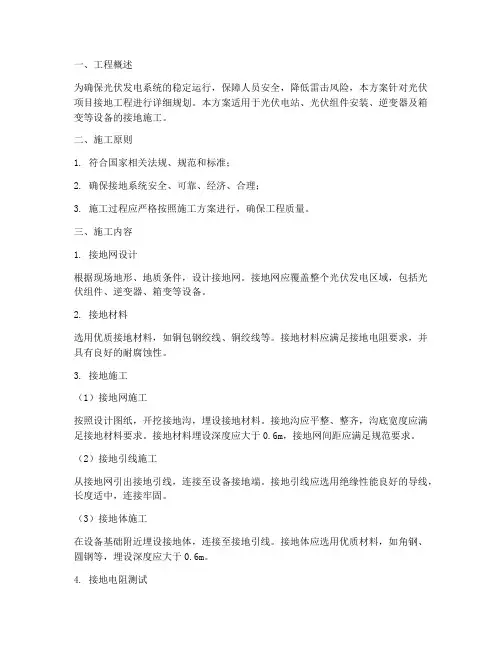

一、工程概述为确保光伏发电系统的稳定运行，保障人员安全，降低雷击风险，本方案针对光伏项目接地工程进行详细规划。

本方案适用于光伏电站、光伏组件安装、逆变器及箱变等设备的接地施工。

二、施工原则1. 符合国家相关法规、规范和标准；2. 确保接地系统安全、可靠、经济、合理；3. 施工过程应严格按照施工方案进行，确保工程质量。

三、施工内容1. 接地网设计根据现场地形、地质条件，设计接地网。

接地网应覆盖整个光伏发电区域，包括光伏组件、逆变器、箱变等设备。

2. 接地材料选用优质接地材料，如铜包钢绞线、铜绞线等。

接地材料应满足接地电阻要求，并具有良好的耐腐蚀性。

3. 接地施工（1）接地网施工按照设计图纸，开挖接地沟，埋设接地材料。

接地沟应平整、整齐，沟底宽度应满足接地材料要求。

接地材料埋设深度应大于0.6m，接地网间距应满足规范要求。

（2）接地引线施工从接地网引出接地引线，连接至设备接地端。

接地引线应选用绝缘性能良好的导线，长度适中，连接牢固。

（3）接地体施工在设备基础附近埋设接地体，连接至接地引线。

接地体应选用优质材料，如角钢、圆钢等，埋设深度应大于0.6m。

4. 接地电阻测试接地施工完成后，对接地系统进行电阻测试，确保接地电阻符合设计要求。

四、施工步骤1. 施工准备（1）组织施工队伍，进行技术交底；（2）准备施工材料、设备；（3）办理相关施工手续。

2. 施工实施（1）按照设计图纸进行接地网、接地引线和接地体施工；（2）对施工过程进行监督、检查，确保工程质量；（3）完成接地电阻测试，合格后进行设备安装。

3. 施工验收（1）对施工过程进行验收，确保工程质量；（2）对接地电阻进行复测，合格后进行设备调试。

五、施工安全措施1. 施工人员应佩戴安全帽、手套等防护用品；2. 施工现场应设置警示标志，防止人员误入；3. 施工过程中，应注意用电安全，防止触电事故；4. 施工结束后，应清理施工现场，确保安全。

六、施工进度安排根据工程规模和施工条件，制定合理的施工进度计划，确保工程按期完成。

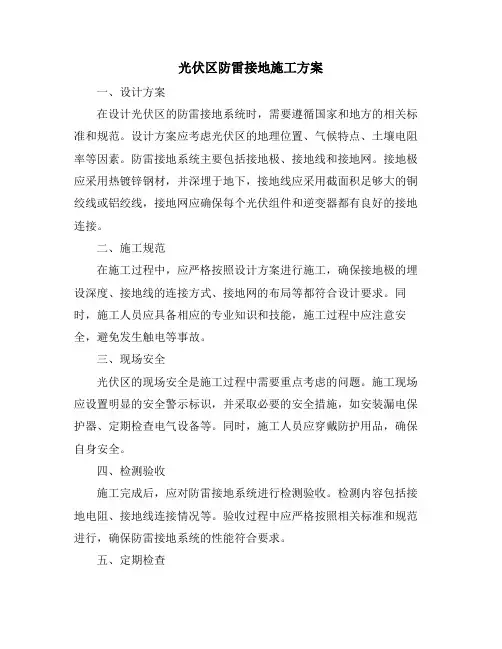

光伏区防雷接地施工方案一、设计方案在设计光伏区的防雷接地系统时，需要遵循国家和地方的相关标准和规范。

设计方案应考虑光伏区的地理位置、气候特点、土壤电阻率等因素。

防雷接地系统主要包括接地极、接地线和接地网。

接地极应采用热镀锌钢材，并深埋于地下，接地线应采用截面积足够大的铜绞线或铝绞线，接地网应确保每个光伏组件和逆变器都有良好的接地连接。

二、施工规范在施工过程中，应严格按照设计方案进行施工，确保接地极的埋设深度、接地线的连接方式、接地网的布局等都符合设计要求。

同时，施工人员应具备相应的专业知识和技能，施工过程中应注意安全，避免发生触电等事故。

三、现场安全光伏区的现场安全是施工过程中需要重点考虑的问题。

施工现场应设置明显的安全警示标识，并采取必要的安全措施，如安装漏电保护器、定期检查电气设备等。

同时，施工人员应穿戴防护用品，确保自身安全。

四、检测验收施工完成后，应对防雷接地系统进行检测验收。

检测内容包括接地电阻、接地线连接情况等。

验收过程中应严格按照相关标准和规范进行，确保防雷接地系统的性能符合要求。

五、定期检查为确保防雷接地系统的长期稳定运行，应定期进行检查和维护。

检查内容包括接地电阻的测量、接地线和接地网的完好性等。

对于发现的问题应及时处理，确保系统的正常运行。

六、雷电预警光伏区应建立完善的雷电预警系统，以便在雷电天气来临前及时采取防范措施。

雷电预警系统应包括雷电监测设备、预警信息发布平台等。

在雷电天气来临前，应及时通知施工人员暂停作业，确保人员安全。

七、雷电保护在光伏区内部署雷电保护设备，如避雷针、避雷器等，以减少雷电对光伏系统的影响。

同时，应确保雷电保护设备的正常运行和定期维护，确保其能够在关键时刻发挥作用。

八、应急处理在光伏区施工过程中或运行过程中，如遇到雷电天气或其他紧急情况，应有相应的应急处理措施。

应急处理措施应包括人员疏散、设备关停、故障排除等。

同时，应建立健全应急处理机制，明确各级人员的职责和应对措施，确保在紧急情况下能够迅速、有效地进行处置。

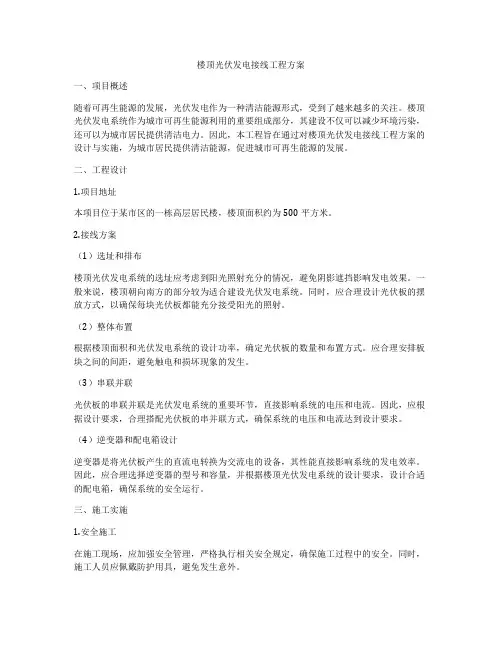

楼顶光伏发电接线工程方案一、项目概述随着可再生能源的发展，光伏发电作为一种清洁能源形式，受到了越来越多的关注。

楼顶光伏发电系统作为城市可再生能源利用的重要组成部分，其建设不仅可以减少环境污染，还可以为城市居民提供清洁电力。

因此，本工程旨在通过对楼顶光伏发电接线工程方案的设计与实施，为城市居民提供清洁能源，促进城市可再生能源的发展。

二、工程设计1.项目地址本项目位于某市区的一栋高层居民楼，楼顶面积约为500平方米。

2.接线方案（1）选址和排布楼顶光伏发电系统的选址应考虑到阳光照射充分的情况，避免阴影遮挡影响发电效果。

一般来说，楼顶朝向南方的部分较为适合建设光伏发电系统。

同时，应合理设计光伏板的摆放方式，以确保每块光伏板都能充分接受阳光的照射。

（2）整体布置根据楼顶面积和光伏发电系统的设计功率，确定光伏板的数量和布置方式。

应合理安排板块之间的间距，避免触电和损坏现象的发生。

（3）串联并联光伏板的串联并联是光伏发电系统的重要环节，直接影响系统的电压和电流。

因此，应根据设计要求，合理搭配光伏板的串并联方式，确保系统的电压和电流达到设计要求。

（4）逆变器和配电箱设计逆变器是将光伏板产生的直流电转换为交流电的设备，其性能直接影响系统的发电效率。

因此，应合理选择逆变器的型号和容量，并根据楼顶光伏发电系统的设计要求，设计合适的配电箱，确保系统的安全运行。

三、施工实施1.安全施工在施工现场，应加强安全管理，严格执行相关安全规定，确保施工过程中的安全。

同时，施工人员应佩戴防护用具，避免发生意外。

2.设备保养在设备安装完成后，应及时进行设备的检查和保养工作，确保设备的正常运行。

同时，定期清洁光伏板表面的灰尘和杂物，保持光伏板的发电效率。

3.接地保护在接线工程中，应对光伏发电系统进行有效的接地保护，确保系统的安全运行。

四、验收与验收标准1.验收程序光伏发电接线工程完成后，应邀请相关部门进行验收，对系统的安全性、性能和电气连接进行检查，确保工程的质量达到设计要求。

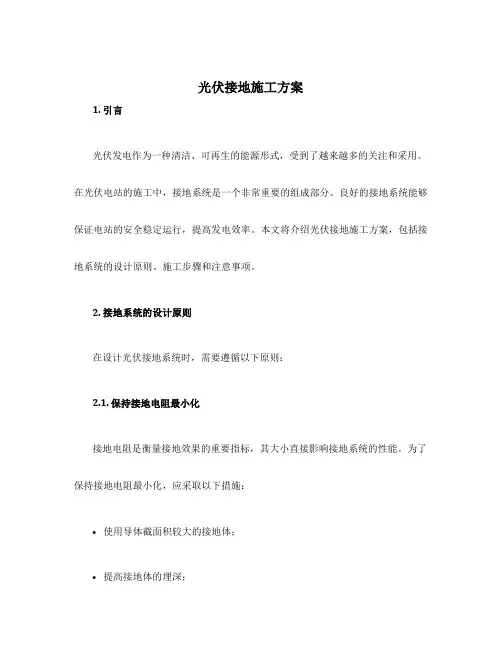

光伏接地施工方案1. 引言光伏发电作为一种清洁、可再生的能源形式，受到了越来越多的关注和采用。

在光伏电站的施工中，接地系统是一个非常重要的组成部分。

良好的接地系统能够保证电站的安全稳定运行，提高发电效率。

本文将介绍光伏接地施工方案，包括接地系统的设计原则、施工步骤和注意事项。

2. 接地系统的设计原则在设计光伏接地系统时，需要遵循以下原则：2.1. 保持接地电阻最小化接地电阻是衡量接地效果的重要指标，其大小直接影响接地系统的性能。

为了保持接地电阻最小化，应采取以下措施：•使用导体截面积较大的接地体；•提高接地体的埋深；•选择适当的接地材料。

2.2. 提高接地系统的可靠性接地系统的可靠性对于光伏电站的安全运行至关重要。

为了提高接地系统的可靠性，应采取以下措施：•增加接地体的数量和分布；•采用冗余设计，确保即使某些接地体失效，系统仍能正常运行；•安装监测装置，定期检测接地电阻。

2.3. 考虑地质条件和环境因素地质条件和环境因素对接地系统的设计和施工有一定影响。

在选择接地点和设计接地方案时，应考虑以下因素：•地质情况，如土壤导电性、湿度等；•环境因素，如气候、温度、潮湿度等。

接下来将介绍光伏接地系统的施工步骤：3.1. 接地点选择根据设计要求和地质条件，选择适合的接地点。

接地点应远离金属结构和其他干扰源，避免电磁干扰。

3.2. 接地体铺设及安装在接地点铺设足够的导体，并将导体与接地体连接，确保接地体与地之间有良好的接触。

安装好的接地体应保持水平，以确保其有效埋入地下。

3.3. 接地系统连接将接地体与其他部件连接起来，如光伏电池板、逆变器和电网。

连接处应采用牢固可靠的接线方式，以确保电流能够正常传输。

在施工完成后，需要对接地系统进行测试，以确保接地电阻符合设计要求。

测试方法可以采用三线电桥等设备进行测量。

4. 注意事项在进行光伏接地施工时，需要注意以下事项：•在施工前进行充分的设计和规划，确保施工按照设计要求进行；•严格按照操作规范和安全要求进行施工，避免安全事故发生；•定期检查和维护接地系统，确保其正常运行。

光伏发电工程接地施工方案一、引言随着清洁能源发展的日益迅速，光伏发电作为一种环保、可再生的能源，受到了越来越多的关注和推广。

光伏发电系统的接地工程是一个至关重要的环节，不仅关系到系统的安全稳定运行，还直接关系到人身和财产的安全。

因此，在光伏发电工程的施工中，接地工程的规范性、安全性和稳定性尤为重要。

二、工程概述光伏发电接地工程旨在为光伏系统提供良好的接地条件，确保系统的正常运行和安全使用。

本施工方案主要包括以下几个方面的内容：工程概况、工程地点、接地设备、施工前的准备工作、主要施工内容、施工过程控制和验收标准。

1.工程概况本项目为某光伏发电站的接地施工工程，总装机容量为10MW，地处郊区地域，属于山地及平原交错地带。

本工程的接地施工工程将涵盖光伏发电系统的各个方面接地设施的施工和验收。

2.工程地点本项目的具体施工地点为某光伏发电站，工程地段主要为石质土地和少量草地。

地质条件较为复杂，为保证接地设施的安全、稳定、有效，施工过程中需要根据实际地质条件进行调整。

3.接地设备本次施工将采用专业的接地设备，主要包括接地电极、接地网、接地电缆等各种接地设备。

4.施工前的准备工作在正式施工之前需要进行的准备工作主要包括：现场勘察、设计方案制定、材料准备、人员培训等。

5.主要施工内容本次接地施工涉及的主要内容包括：地质勘察、接地设备的安装、接地电极的埋设、接地电缆的敷设和接地网的铺设等。

6.施工过程控制在施工过程中需要对各个环节进行严格的质量控制，确保接地工程的稳定性和安全性。

7.验收标准完成施工后，需要进行验收工作，严格按照国家标准和项目设计要求进行验收，确保施工质量合格。

三、施工步骤1.地质勘察地质勘察的目的是了解施工地段的地质条件，包括土壤的类型、含水量、岩层情况等。

勘察结果将直接影响后续的施工方案和设备选择。

2.接地设备的安装在地质勘察结果的基础上，确定接地设备的具体安装位置，并进行设备的固定和连接。

3.接地电极的埋设根据设计要求和地质勘察结果，选择合适的埋设方案和工具，对接地电极进行埋设工作。

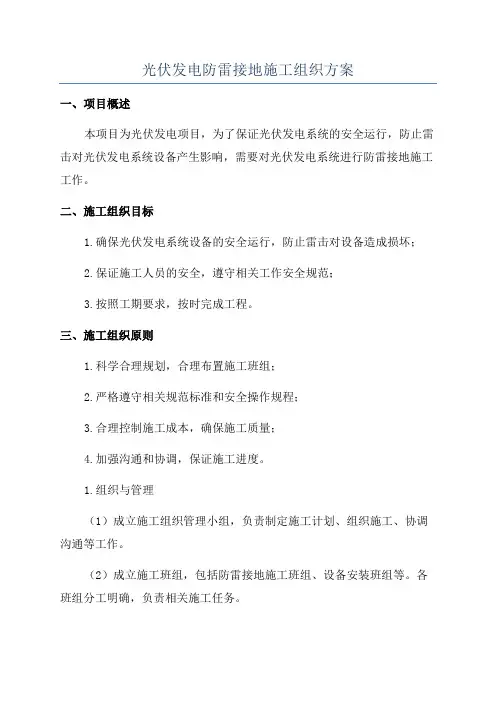

光伏发电防雷接地施工组织方案一、项目概述本项目为光伏发电项目，为了保证光伏发电系统的安全运行，防止雷击对光伏发电系统设备产生影响，需要对光伏发电系统进行防雷接地施工工作。

二、施工组织目标1.确保光伏发电系统设备的安全运行，防止雷击对设备造成损坏；2.保证施工人员的安全，遵守相关工作安全规范；3.按照工期要求，按时完成工程。

三、施工组织原则1.科学合理规划，合理布置施工班组；2.严格遵守相关规范标准和安全操作规程；3.合理控制施工成本，确保施工质量；4.加强沟通和协调，保证施工进度。

1.组织与管理（1）成立施工组织管理小组，负责制定施工计划、组织施工、协调沟通等工作。

（2）成立施工班组，包括防雷接地施工班组、设备安装班组等。

各班组分工明确，负责相关施工任务。

（3）加强沟通协调，做好与设计单位、供货商、监理单位等的沟通与协调工作，确保项目按时完成。

2.施工准备（1）对施工地点进行勘测，了解地形地貌、气象条件等情况，为接地施工提供准确的数据支持。

（2）准备所需材料和设备，包括接地线材料、接地极等。

3.施工方案制定（1）制定详细的防雷接地施工方案，明确施工过程、步骤和安全措施。

（2）制定施工质量验收标准，确保接地施工质量符合国家和行业标准。

4.施工流程（1）进行现场布置和排线，将接地线材料按照规定布置在光伏电站设备和建筑物附近的地下。

（2）安装接地材料，包括接地极、接地线等。

（3）进行接地线连接，确保接地阻抗符合相关标准要求。

（4）进行接地系统的测试，确保接地系统正常工作。

（5）进行现场清理和整理工作，确保施工现场整洁有序。

5.安全措施（1）施工人员必须具备相关岗位证书，接受专业培训，并佩戴好安全防护用品，如安全帽、耳塞等。

（2）施工现场设置明显的安全警示标志，划定作业区域，并严禁未经许可的人员进入施工区域。

（3）施工过程中严禁吸烟，禁止违规操作。

对危险源进行有效隔离和保护。

五、施工组织方案评估施工组织方案应经过相关部门审核并对其进行评估，确保施工方案科学合理，符合相关法律法规和行业标准。

光伏项目防雷接地施工方案11.1 施工工期及作业条件11.1.1 现场环境要求干燥无积水地面、无易燃易爆物品、无障碍物影响施工、合适的接地土壤条件、无电磁干扰源、安全防护设施齐全、良好的通风和照明、避开地下管线密集区。

防雷接地施工对现场环境有着严格的要求。

为确保施工质量和安全，施工单位应严格按照上述要求进行准备和实施工作。

同时，加强施工现场管理和监督也是保障施工顺利进行的重要措施。

11.1.2 作业条件a.做好施工图纸等资料交接、交底工作。

b.接地材料到货齐全并通过质量验收合格。

c.接地加工件制作完成。

d.主接地网施工区土建开挖、回填工作已完成，主网施工后，严禁挖土机、推土机工作。

11.2 施工方法、步骤及作业程序11.3 .1材料本项目接地网水平接地体选用50X5M热镀锌扁钢，垂直接地体采用直径50mm热镀锌钢管。

11.2.2施工方法a.土方开挖D土方开挖应与土建施工、下水道建设、输水管道建设、电缆沟及电缆设施建设密切配合。

2) 开挖前，测量人员会测量开挖位置的精度。

开挖后，需要测量开挖深度和宽度。

3) 垂直接地棒顶面和水平接地线埋地标高应符合设计要求。

b.施工工艺1) 接地线施工①水平接地扁钢的布置间距应根据设计施工。

②接地扁钢的连接采用搭接焊，其搭接长度应符合设计。

③扁钢和钢管连接时为保证连接可靠，除应在其接触部位两侧进行焊接外,还应焊以由钢带弯成的弧形卡子或直接由钢带本身弯成弧形与钢管焊接。

2) 对焊接的技术要求①焊接前应将焊接物的焊接处表面的污物消除，直至表面露出金属光泽为止。

②焊接必须牢固无虚焊，所有焊缝应平整无间断，而熔化的金属应该牢固焊透，不应有凹凸夹渣、气孔、未焊透及咬边等缺陷。

③焊接完毕后，应将焊接外的金属渣子和金属飞溅消除干净并在焊接处涂漆以防锈蚀。

3) 室内接地干线敷设①室内接地干线按设计敷设，屋内接地干线采用焊接支撑，使接地体得到可靠支撑。

②室内接地干线连接为搭接焊。

4)电气设备的接地电气设备的保护接地，应严格按规范及设计要求施工，并与接地网可靠连接成整体。

防雷接地施工技术方案批准: ____________ ________年____月____日审核: ____________ ________年____月____日编写: ____________ ________年____月____日目录1.工程概况及施工范围 (1)2.编制依据 (2)3.施工前准备 (2)4.施工方案 (3)5.质量保证措施 (5)6.强制性条文 (7)7、安全及环境保证措施 (7)1.工程概况及施工范围1.1工程概况及工作量本工程主要任务是发电, 同时完成项目场土地址的生态修复工作, 项目建成后, 预计电站运营期内平均年上网电量为 46634 万 kW·h, 将为伊金霍洛市提供大量的清洁能源, 同时可减少化石资源的消耗, 减少因燃煤等排放有害气体对环境的污染, 对于促进当地旅游业, 带动地方经济快速发展讲起到积极作用。

本工程位于场址区域南区, 设计安装99590块445Wp单晶硅光伏组件, 装机容量为42MWp。

工程采用分块发电、集中并网方案, 将系统分成12个光伏发电单元, 每个发电单元由 8299 块光伏组件组成单元装机容量为3.4776MW。

每个发电单元与1台容量为3125kVA的35/0.8kV双绕组箱式变压器连接, 双绕组箱式变压器分接组串式逆变器。

逆变器输出的交流电接至箱式变压器低压侧, 将电压从800V升至35kV, 通过35kV集电线路电缆汇集至220kV升压站。

项目采用“业主+监理+EPC总承包商”的建设模式, 开发有限公司为项目法人, 工程监理为内蒙古工程建设监理有限责任公司, EPC总承包商为电力技术工程有限责任公司, 安装建设有限公司为D区42MWp建筑安装工程施工单位。

本工程采用12台单机容量3.5MWp的光伏发电单元, 总装机容量为42MWp, 每个光伏方阵设一台箱式变压器, 地基标高超挖50cm换填砂砾石, 素混凝土基础, 箱式变压器基础接地与光伏区主地网接地相连。

光伏接地装置安装施工方案1.确定安装施工点：根据太阳能发电设备的类型和接入电网的要求，确定接地装置的安装位置和数量。

一般来说，需要在每一个太阳能发电设备的附近安装一个接地装置，并且要保证装置之间的距离符合安全规范。

2.接地极的挖掘：根据设计要求，在每个安装点上进行挖掘，一般要求挖掘深度不少于1.2米，并且宽度和深度均要与接地极的尺寸相匹配。

在挖掘过程中要确保周围的设备和管道不受影响，并且要保持挖掘的坚实和平整。

3.安装接地极：将接地极放入挖掘开口中，调整好位置，确保与地面接触紧密，并且垂直。

接地极的下部要埋入地下，上部要与地面齐平，并且要保证接地极与其他设备之间的安全间距。

4.连接导体：在接地极上安装导线，一般使用镀锌钢带或铜导线。

根据设计要求，将导线连接到太阳能发电设备的金属部分，确保导线与设备之间的接触良好，并且要保证导线之间的安全间距。

5.地埋接地极：将接地极埋入地下，一般要求埋入深度大于1.2米，并且要保证周围的土壤是坚实和紧密的。

在埋入过程中要注意接地极上部与地面齐平，并且要避免与其他设备接触。

6.安装接地线：根据设计要求，在每个接地装置之间安装接地线，将所有的接地装置连接起来，形成一个良好的接地系统。

接地线一般要使用导电性能良好的材料，并且要保证与接地极之间的接触良好。

7.进行接地测试：在安装施工完成后，需要进行接地测试，确保接地装置的导电和接地性能符合要求。

测试结果应记录并保存，以备日后维护和检查使用。

总结：以上是光伏接地装置的安装施工方案的一般步骤。

在实际施工中，应充分考虑安全和稳定性要求，遵守相关的设计规范和安全标准，并且应根据具体情况进行合理的调整和优化。

同时，施工过程中要注意与其他设备和管道的协调，保证施工质量和效果。

光伏接地装置安装施工方案一、概述光伏接地装置在光伏电站中发挥着非常重要的作用，它能够有效地保护光伏电站系统免受雷击损害，同时保护人员和设备的安全。

本文将介绍光伏接地装置的安装施工方案，包括施工前准备、施工步骤、注意事项等内容。

二、施工前准备在进行光伏接地装置的安装之前，需要进行充分的准备工作，以确保施工顺利进行。

具体的准备工作包括： - 确认光伏接地装置的型号和规格，根据实际情况选择合适的接地装置； - 准备必需的施工工具和材料，如榫头螺栓、接地线、接地极等； - 对施工现场进行检查，确保没有障碍物影响施工； - 制定施工计划，包括施工步骤、安全措施等。

三、施工步骤3.1 定位在进行光伏接地装置安装之前，需要对接地位置进行定位。

一般来说，接地装置应尽可能靠近光伏模块组串箱或逆变器，以减小接地电阻。

需要注意的是，接地位置必须远离水源、气源等可能带来安全隐患的地方。

3.2 安装接地极接地极的安装非常重要，它将直接影响接地效果。

具体安装步骤包括： 1. 在接地位置开挖适当大小的土坑，一般深度为1.5米左右； 2. 将接地极安装入土坑中，并确保接地极顶端与地面齐平； 3. 在接地极四周填土并夯实，使接地极与土壤紧密结合。

3.3 安装接地线安装接地线是连接光伏组件与接地极的关键一步。

安装接地线的具体步骤如下：1. 将接地线从光伏组件引出，并沿途固定在支架上，确保接地线不被挤压、拉伸；2. 将接地线连接至接地极，通过专用接头进行连接，并用螺栓固定；3. 使用万用表进行接地线的测试，保证接地线连接牢固可靠。

四、注意事项在光伏接地装置的安装过程中，需要注意以下几点： - 操作人员必须经过专业培训，严格按照操作规程进行作业； - 在施工现场设置明显的安全警示标识，确保工作人员注意安全； - 施工过程中需特别注意避雷防静电措施，避免雷击事故的发生； - 安装完成后，定期检查光伏接地装置的连接情况，确保安全可靠。

通过以上方案，光伏接地装置的安装施工将会更加顺利高效，为光伏电站的稳定运行提供保障。

福建十八重工屋顶6MW光伏发电项目一期主体工程接地施工方案编制：审核：批准：福建永福电力设计股份有限公司福建十八重工屋顶6MW光伏发电项目一期主体工程EPC总承包项目部2017年3月目录二、施工准备 .............................................三、施工工序 .............................................四、施工依据 .............................................五、技术要求 .............................................六、质量保证措施。

.......................................七、安全文明施工 .........................................一、施工概况1、福建十八重工屋顶6MW光伏发电项目一期主体工程EPC总承包项目站址位于云霄县列屿镇半山村十八重工厂区内，本期建设容量约为6.0192MWp。

光伏方阵主要布置于云霄十八重工厂区内的厂房屋顶上,共布置在5处屋顶上，1#、3#、4#厂房、预制车间及综合食堂屋顶，配置如下：（1）食堂、预处理车间：装机容量为1.15995MWp，采用1000kVA就地升压变1台；50kW组串式逆变器22台；4in1汇流箱6个。

（2）剩余1#车间：装机3.50493MW，采用1000kVA就地升压变3台；50kW 组串式逆变器63台；4in1汇流箱个17。

（3）3#车间及#4车间：装机1.35432MW，采用1250kVA就地升压变1台；50kW组串式逆变器25台；4in1汇流箱6个。

项目接地施工分为两块：1、太阳能光伏板安装于屋顶之上，因此在安装区域屋顶需要敷设接地网，以保证光伏设备安全。

5处屋顶施工高度在13米至20米之间，且屋顶采用铁皮制成的彩钢瓦之上，在焊接的时容易造成屋面破损，为了保护厂房屋顶不被破坏，要求高水平施工措施。

分布式光伏项目接地工程施工方案（1）作业程序（2）作业方法1）接地极、接地网施工①按图纸布置要求及埋深要求，开挖出接地线敷设路经。

②检查路径及深度合格后，按图纸要求的规格型号安装接地极、敷设接地线。

③根据施工图纸确定分支位置，按焊接要求进行分支导线的焊接。

④对焊接点进行检查及防腐处理。

⑤接地网接地线敷设完毕后，经监理工程师确认方可回填，做好隐蔽工程记录。

⑥接地网的接地母线关键部位要做好标识，防止开挖时破坏已敷设完的接地线。

⑦接地网的接地母线距建筑物距离应符合设计规定；⑧接地母线焊接完成后，将土及时回填；⑨接地网接地电阻实测值，应小于设计要求方为合格。

2）设备接地施工①设备外壳接地选用合适的铜绞线，一端采用螺接的方式接于设备外壳上的明显接地点,另一端采用焊接方式接于从主接地网引出的接地支线，对焊口做防腐处理。

②设备铁芯接地采用软铜线，一端用镀锌铜端子压接并搪锡后接于设备铁芯接地端子。

另一端穿塑料保护管后接于从主接地网引出的接地支线或电缆管外壁上，连接方式为在电缆管外壁焊接一接地块，接地块上钻有螺孔，软接地线压接线鼻子后螺接于接地块上。

③对于一些小型配电箱、照明箱、铁壳开关、按扭等一些电气元件接地，参照以上要求采用铜绞线或采用PE导线，用螺栓连接。

3）接地电阻测量断开和主接地网的连接点，测量接地电阻，符合规程要求。

4）保证施工质量的措施①特别注重与土建专业的密切配合，了解和掌握建筑安装工作的进展情况，及时开展接地施工工作。

②接地装置属隐蔽工程，各部位接地装置施工必须确保质量，在隐蔽之前，及时请监理工程师验收合格后，方可回填隐蔽，回填土质无杂物并符合规范要求。

③暗敷接地母线完好、无遗漏，埋深、防腐、焊接符合要求；全部达到设计、规程、规范中标准的要求。

④对焊工进行专项培训，焊接试样，经考试、检测合格后，持证上岗。

⑤测量各主要区网、点的接地电阻要符合设计及规范要求，出具试验报告。
