干包式低压电缆终端头制作作业指导书

电缆终端头制作作业指导书电缆终端头是电力系统中的关键部件，它的品质和安全性直接关系到电力系统的运行安全，因此电缆终端头制作是重要的作业之一。

下面为大家提供一份电缆终端头制作作业指导书，希望能够帮助大家更好地制作电缆终端头。

一、材料准备1. 终端头：根据电缆型号、截面尺寸、电压等级等要求，选用与电缆相匹配的终端头。

2. 清洁剂：用于清洗终端头、电缆绝缘体表面的清洁剂，可以选择医用酒精、纯净水等。

3. 助焊剂：用于增加焊接的可靠性和接触面积。

4. 线夹：用于连接电缆终端头和电气设备的线夹。

5. 钳子、螺丝批、榔头等工具。

二、制作过程1. 清洁将终端头、电缆绝缘体表面和线夹表面清洗干净，除去表面油污和杂质，确保接触面干净无尘。

2. 剥皮将电缆绝缘体保护层剥皮，露出一定长度的裸电缆，通常裸电缆长度应大于终端头长度的一半。

3. 压接线夹将线夹放入终端头末端，用钳子压紧，并用螺丝批将线夹固定在终端头上。

4. 半导体层加工对于高压电缆终端头，需要在终端头内部增加半导体层，提高接触面积和电磁场均衡性。

将半导体带缠绕在终端头中，将其表面与终端头表面平整，用助焊剂涂抹焊接位置。

5. 焊接将电缆绝缘体和终端头内部的半导体与终端头焊接好，焊接时确保加热温度、时间、压力均匀。

6. 填充填料为提高绝缘强度和密封性，可以在终端头内部填充绝缘填料。

在填充之前，先涂抹一层助焊剂，再将填料填充到终端头内部，确保填充均匀，无空隙。

7. 填充终端头将终端头填充满绝缘料，使其呈现半球形，以达到密封电缆终端头的目的。

8. 硬化填充完成后，可根据绝缘材料的特性进行硬化处理。

焊接部位和填充绝缘材料的部分进行烘干和硬化，使其达到一定的硬度和强度。

三、验收在制作完电缆终端头之后，应进行验收。

验收内容包括：1. 外观检查：终端头表面应平整，无变形、裂纹、气泡等缺陷，填充材料应均匀无空隙。

2. 尺寸检查：终端头的长度、宽度、高度应符合要求。

3. 功能检查：可进行绝缘测试、耐压试验等检测，确保终端头能够满足要求的使用要求。

电缆头制作作业指导书电缆头制作作业指导书一、实验目的了解电缆头制作的方法和工艺步骤，掌握相应的制作技能和知识，提高实际操作技能，达到掌握电缆头制作技术的目的。

二、实验原理电缆头是指将电缆的线芯和其他零部件连接起来，起到传递电能和信号的作用。

电缆头制作的关键是连接的稳定性和可靠性，保证电缆的正常工作。

三、实验器材1. 膜式维修套装2. 电缆剥皮钳3. 小剪刀4. 液晶显微镜5. 压接钳四、实验步骤1. 选定需要制作的电缆头，确认电缆头型号、线径、电压等参数，并检查电缆外皮、绝缘等是否有损坏或变形。

2. 使用电缆剥皮钳将电缆的外皮剥去一段长度，一般建议剥去电缆长度的1/3左右。

3. 使用小剪刀将电缆的绝缘剪掉一段长度，长度比外皮多剪一些，建议剪掉电缆长度的一半左右。

4. 将电缆中的线芯排列整齐，用液晶显微镜检查线芯的表面是否干净，没有铜屑或氧化层。

5. 在制定电缆头的工艺参数时，根据电缆型号和要求选择维修套装。

膜式维修套装结构简单，不会损害线芯，是比较常用的电缆头制作工具。

6. 根据维修套装的型号和电缆头的直径，调整膜式维修套装的大小，将维修套放在线芯上，在套子和线芯之间注入胶水，胶水的质量决定电缆头的强度和可靠性。

7. 胶水干燥后，将维修套内的熔锡片用压接钳紧压住，使其富有弹性和紧密牢固。

8. 最后进行外壳封装，使用维修套上橡胶外套或塑料外壳。

五、注意事项1. 制作电缆头的选材要求高，要选择优质的维修套，以保证电缆头的稳定性和安全性。

2. 胶水的质量直接影响电缆头的强度和可靠性，制定规范的胶水使用量和干燥时间非常重要。

3. 制作过程中需要注意安全，禁止使用离心机等高速旋转装备进行制作。

4. 制作出来的电缆头要进行测试，检查电缆头的接触性能和电气性能是否达标。

六、实验结论通过本次实验，我们可以掌握电缆头制作的方法和技巧，了解电缆头的制作原理和必备器材，提高了实际操作的能力和技术水平。

低压电缆头制作安装作业指导书1.适用范围适用于建筑电气工程中室内低压橡皮绝缘橡皮护套和塑料绝缘塑料护套电力电缆终端头的制作安装。

2主要机具2.1通用和专用工具：压线钳、钢锯、钢扁锉、板手、电铬铁、喷灯。

2.2测量、检测和试验设备：钢卷尺、10V兆欧表、数字万用表。

3.成品保护3.1加强现场保卫措施，防止电缆被盗割或损坏。

3.2电缆头制作完毕检验合格合，立即与设备连接好，不得乱放，以防损伤成品。

3.3在电缆头附近用火时，应注意对电缆头和电缆保护好，防止电缆和电缆烧坏或烤伤。

3.4电缆头系塑料制品，应注意不受机械损伤。

4环境保护与施工安全4.1安全措施4.1.1施工现场用电符合国家现行标准《施工现场临时用电安全技术规范》的规定。

手持电动工具必须使用漏电保护装置。

4.1.2电缆头试验时，试验人员不少于两人，一人操作，一人监护。

正确使用、穿戴绝缘用品。

并做好防触电措施。

4.1.3使用加热器具时应随用随点，不用即熄，并远离易燃易爆物资。

4.1.4现场一切用电不得乱拉乱架；所有电动工具尾线均需外套橡皮胶线。

工具暂不使用时应拨掉电源插座。

4.1.5施工现场必须配备灭火器、砂箱或其他灭火工具。

4.2环保措施4.2.1采用符合《民用建筑工程室内环境污染控制规范》GB5032521规定的材料。

4.2.2工地固体废弃物实行分类管理，在清运垃圾前与运输方签订协议，及时收集并处理。

低压电缆头制作安装作业指导书（二）低压电缆头是连接电缆和设备的重要部分，负责传递电力和信号。

正确的制作和安装低压电缆头对于电力系统的运行安全和性能起着关键作用。

本作业指导书将详细介绍低压电缆头的制作和安装步骤，以及注意事项。

一、低压电缆头制作步骤：1.准备工作：(1)确认电缆型号和规格，与所需电缆头匹配；(2)准备所需的工具和材料，如剥皮刀、扭簧、塞套、绝缘套管、低压电缆头等；(3)清理电缆两端的外皮和绝缘层，确保表面干净平整。

2.剥皮：(1)使用剥皮刀将电缆外皮在两端剥离，露出一定长度的绝缘层；(2)注意不要刮伤绝缘层，避免引起电缆头在以后的使用中产生电晕、击穿等故障。

低压电缆头制作安装作业指导书1.引言低压电缆头制作安装是一项重要的电力工程任务。

本指导书将提供详细的步骤和注意事项，以确保安全和准确地完成电缆头的制作和安装。

2.材料和工具准备在开始制作和安装电缆头之前，需要准备以下材料和工具：- 电缆- 电缆头- 电缆剥皮刀- 电缆剥离工具- 电缆连接器- 扳手- 电缆套管- 电缆标签- 电气绝缘胶带3.步骤下面是制作和安装低压电缆头的详细步骤：步骤1：选择正确的电缆头和电缆连接器，确保其与使用的电缆类型和规格相匹配。

步骤2：用电缆剥皮刀剥去电缆外皮，露出内部的导线。

步骤3：使用电缆剥离工具，将电缆套管和电缆标签轻轻地剥离开。

步骤4：根据连接器的要求，清除电缆导线上的保护层，露出足够的导线长度。

步骤5：将电缆头安装到电缆连接器上。

确保连接器的所有孔口正确对齐，并紧固连接器的螺丝。

步骤6：插入电缆连接器的导线到正确的孔口中，并使用扳手紧固螺丝，确保导线连接紧密。

步骤7：用电气绝缘胶带将电缆头和电缆连接器的连接处进行绝缘和固定。

步骤8：安装电缆套管和电缆标签，以保护电缆连接器和导线。

步骤9：将制作好的电缆头和连接器固定在所需的位置上。

4.注意事项在制作和安装低压电缆头时，需要注意以下事项：- 确保选择适当的电缆头和电缆连接器，以匹配使用的电缆类型和规格。

- 在剥去电缆外皮和导线保护层时，要小心不要损坏导线。

- 在安装电缆头和连接器时，确保所有的孔口正确对齐，并用适当的工具紧固连接器的螺丝。

- 使用电气绝缘胶带进行绝缘和固定时，要确保绝缘层完整，并覆盖整个连接处。

- 安装电缆头和连接器时，要确保它们固定在所需的位置上，并且连接处不会受到外力的影响。

5.安全注意事项在进行电缆头制作和安装时，需遵守以下安全注意事项：- 确保工作区域干燥，并且避免在潮湿的条件下操作。

- 在操作电缆头和连接器时，确保工作区域没有电源，并且在操作之前将电源断开。

- 使用锋利的工具时要小心，避免受伤。

电缆终端头制作作业指导书简介电缆终端头（Cable Terminal End，简称CTE）是将电缆的导体和终端头连接形成电路的重要组成部分，其质量的优劣直接关系着电路的可靠性、稳定性和安全性。

因此，一般情况下，电缆终端头制作的技术要求较高，需要经过一定的培训才能进行操作，本指导书致力于为初学者提供关于电缆终端头制作的作业指导。

工具和材料•切割钳•手动压接钳•计量尺•手电钻•手套、安全镜、防护口罩•绝缘套管（黑色）•铜线•绝缘皮线制作过程步骤1. 测量长度首先，使用计量尺测量电缆需要导线插入的长度，以明确所需使用绝缘套管的长度。

注意，不能压缩导线，使其能够自由地插入套管。

步骤2. 剥离绝缘在导线的一端剥去约1.5cm的绝缘，以保证足够的连接表面和可靠连接。

建议使用切割钳来完成此过程，并避免在导线上留下任何剪切异常。

步骤3. 插入导线将导线插入绝缘套管，并确保它不会滑出。

手工轻轻地拧动导线，使其置于套管中心的位置。

步骤4. 压接终端头使用手动压接钳将铜线压缩成终端头的形状，并确保终端头自然填充整个插头。

压接应该充分，以确保一个良好的电气连接。

步骤5. 装置绝缘套管在压接之后，将黑色绝缘套管放在连接处。

确认套管可以完整地关闭连接部分，以避免意外的触电风险。

步骤6. 操作结束最终，检查整个操作过程，修剪超出终端头和黑色绝缘套管的部分，以确保安全且不影响电缆的外观。

使用注意事项•任何情况下，请佩戴手套、安全镜和防护口罩•软件导线必须加以注意，避免金属导线的锋利边缘割裂绝缘套管，或导致损坏和短路•在终端头的安置点周围放置黑色绝缘套管，以确保电磁安全•切勿使用厚的或受损的绝缘套管，否则会导致电路中断或损坏•所有连接的终端头，都必须进行可靠的电气检测结论该指导书详细介绍了电缆终端头制作的过程和使用注意事项。

正确的制作操作可以大幅提高电路的可靠性和安全性。

尽管本指导书介绍了制作过程，但仍然建议在专业人员指导下使用。

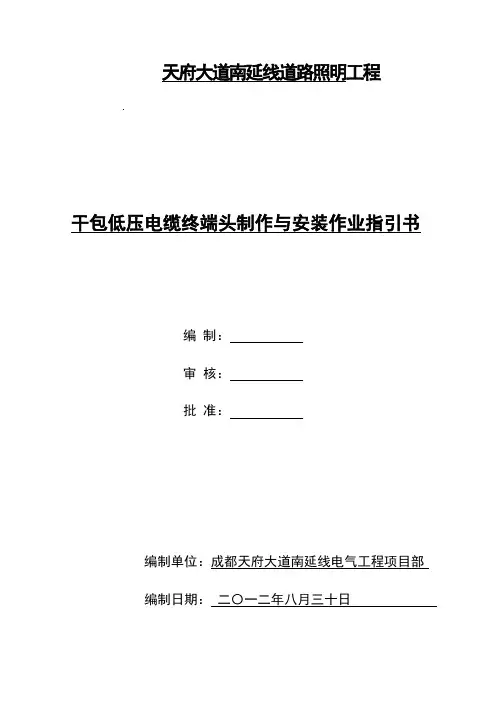

天府大道南延线道路照明工程干包低压电缆终端头制作与安装作业指引书编制：审核：批准：编制单位：成都天府大道南延线电气工程项目部编制日期：二〇一二年八月三十日目录1 干包压电缆终端头制作与安装合用范畴、特点............................................................................-2 -2 干包低压电缆终端头制作与安装合用原则、规范........................................................................- 2 -3 干包低压电缆终端头制作与安装资源配备....................................................................................- 3 -3.1技术准备..........................................................................................................................- 3 -3.2劳动力准备（以一种电缆头为准）..............................................................................- 3 -3.4材料准备（以一种电缆VV22-0.6/1kV（4×25+16）一种头为准）.........................- 4 -4 干包低压电缆终端头制作与安装施工办法....................................................................................-5 -4.1工艺流程..........................................................................................................................- 5 -4.2准备工作..........................................................................................................................- 6 -4.3电缆绝缘测试..................................................................................................................- 6 -4.4剥除电缆护层..................................................................................................................- 6 -4.5剥除铠钢带......................................................................................................................- 7 -4.6焊地线 .............................................................................................................................- 7 -4.7套电缆手套......................................................................................................................- 7 -4.8压接接线端子..................................................................................................................- 8 -4.8.1压接线芯接线端子.......................................................................................................- 8 -4.8.2压接地线接线端子.......................................................................................................- 8 -4.9贴相色带..........................................................................................................................- 9 -4.10电缆与设备连接............................................................................................................- 9 -4.12电缆标牌........................................................................................................................- 9 -4.13竣工 ...............................................................................................................................- 9 -5 干包低压电缆终端头制作与安装质量保证办法............................................................................- 9 -6 干包低压电缆终端头制作与安装安全办法......................................................... 错误!未定义书签。

1.编制依据:2.工程概况2.1本工程电压等级为1KV及以下的低压供电系统设计使用的动力电缆以ZR-VV22和ZR-VLV22为主，即阻燃型聚氯乙烯绝缘、钢带铠装、聚氯乙烯护套电缆，按照电缆的绝缘种类区分，属于塑料绝缘电缆。

其次,低压电缆头多以户内安装为主,因此终端头采用PVC带干包的制作方式，干包电缆头具有体积小，重量轻，成本低，现场制作容易，安装方便的优点，广泛使用于电压等级为1KV及以下的户内制作和安装。

2.2施工作业量统计:包括#3机组低压供用电系统所有动力电缆头大约1600个以及敷设原因产生的中间接头制作安装。

3. 作业前应做的准备和必须具备的条件3.1施工图纸会审结束，施工预算编制及工作量统计完毕。

3.2劳动力组织，施工人员培训。

3.3施工技术交底和安全交底。

3.4电缆敷设到位，穿盘固定良好。

3.5施工工器具及消耗材料准备齐全。

4. 参加作业人员资格及要求4.1劳动力组织必须是班长、技术员、组长和施工人员相结合的方式，分工明确，各负其责。

4.2施工人员必须经过安全考核和技术培训，并熟悉低压干包电缆头和中间接头的制作工艺。

4.3全体施工人员必须熟悉低压配电盘柜的接线工艺标准。

5. 作业所需工器具及规格数量6. 作业程序方法和工艺标准6.1作业程序6.2低压干包电缆终端头制作：6.2.1剥切外护套：校直电缆末端，根据现场接线实际需要确定好电缆的剥切长度,用剥线刀在选定位置环切外护套一圈，去除外护套。

剥除电缆外护套后，为防止铠装层松脱，应用扎丝或绑线在铠装层上沿铠装缠绕方向将铠装层扎紧。

6.2.2打卡子、剥切铠装层：将接地线的一端紧贴在自外护套切断口向上50MM处的铠装层表面，依次打两道钢皮卡子箍紧接地线沿第二道卡子末端边缘轻轻锯切钢带一圈，用螺丝刀撬起钢带，自断口向铠装末端方向剥除钢铠层。

用同样的方法剥除第二层钢带铠装。

注意钢皮卡子的箍紧方向应与铠装缠绕方向一致，锯切铠装时不得一次锯透，以防伤及内护层及线芯绝缘,铠装断口要整齐无尖角毛刺。

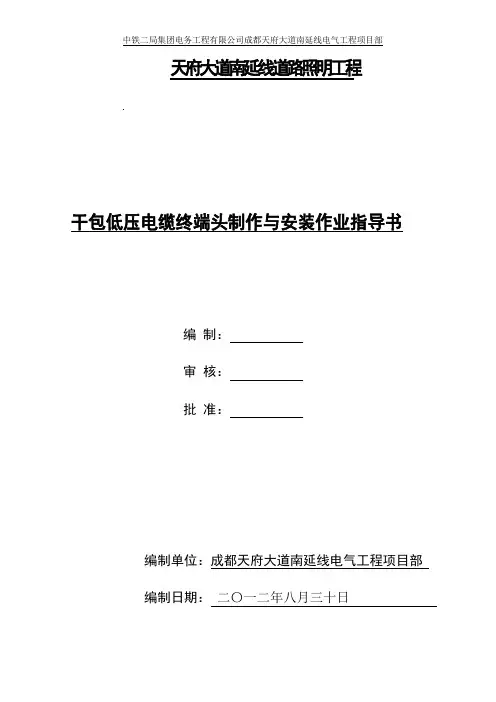

天府大道南延线道路照明工程干包低压电缆终端头制作与安装作业指导书编制：审核：批准：编制单位：成都天府大道南延线电气工程项目部编制日期：二〇一二年八月三十日目录1干包压电缆终端头制作与安装的适用范围、特点 (1)2干包低压电缆终端头制作与安装的适用标准、规范 (2)3干包低压电缆终端头制作与安装的资源配置 (2)3.1技术准备 (2)3.2劳动力准备（以一个电缆头为准） (2)3.4材料准备（以一个电缆VV22-0.6/1kV（4×25+16）的一个头为准） (4)4干包低压电缆终端头制作与安装的施工方法 (4)4.1工艺流程 (4)4.2准备工作 (5)4.3电缆绝缘测试 (5)4.4剥除电缆护层 (6)4.5剥除铠钢带 (6)4.6焊地线 (6)4.7套电缆手套 (6)4.8压接接线端子 (7)4.8.1压接线芯接线端子 (7)4.8.2压接地线接线端子 (8)4.9贴相色带 (8)4.10电缆与设备连接 (8)4.12电缆标牌 (8)4.13竣工 (8)5干包低压电缆终端头制作与安装的质量保证措施 (8)6干包低压电缆终端头制作与安装的安全措施 (9)7干包低压电缆终端头制作与安装的环保措施 (9)7.1施工期间噪声的防治措施 (9)7.2施工期间粉尘(扬尘)的污染防治措施 (9)7.3废旧物的处理 (9)7.4文明施工 (10)1干包压电缆终端头制作与安装的适用范围、特点（1）干包低压电缆终端头制作与安装属于成都市天府大道南延线道路照明工程中的一个分项工程。

（2）干包低压电缆终端头均用于箱或灯杆内安装接续。

（3）干包低压电缆终端头制作与安装工艺是整个工程中最直观的一个分项工程，电缆头制作与安装的美观与好坏直接影响着整个工程的感观质量，因此我们在制作安装时应严格按此作业书来统一操作，务求在整个工程中形成一种制作安装模式。

2干包低压电缆终端头制作与安装的适用标准、规范（1）《天府大道南延线（K0+000～K5+950）道路照明工程施工设计图》。

低压电缆终端头制作作业指导书简介低压电缆终端头是连接电缆和设备的关键部件，在电气工程中具有重要的作用。

本文旨在提供一份详细的低压电缆终端头制作作业指导书，帮助电气工程师和技术人员掌握正确的低压电缆终端头制作方法。

器材•低压电缆•终端头•压接工具•绝缘套•绝缘胶带•清洁棉•手套•剪刀制作步骤1.确认电缆和终端头的型号和规格，选择匹配的终端头。

2.使用剪刀剥去电缆绝缘层，露出金属导体。

确保导体表面无杂质、氧化等情况，使用清洁棉擦拭干净。

3.挑选合适的绝缘套，套在电缆上。

4.选用压接工具，将终端头与电缆连接处套在压接工具上，在合适的位置敲击几下，确保终端头与电缆牢固连接。

5.在终端头的套管处切割一定长度的绝缘胶带，在套管处缠绕。

注意，绝缘胶带要缠绕严密、缠绕的覆盖范围要大于套管的长度。

6.将绝缘套向套管处拉一定长度，确保套管的长度与终端头上的标记线相符。

7.在绝缘套与终端头连接处，缠绕一层绝缘胶带，防止绝缘套滑落。

8.检查制作的终端头是否符合标准：外观无损坏，电气性能符合相关规定。

9.检查终端头附近是否有其他导线或电子元件，必要时使用绝缘套或双面胶带进行隔离。

注意事项•在制作时必须戴手套，以免触电或烫伤手部。

•终端头的压接位置要准确，不得偏移或压到绝缘套上。

•绝缘层要达到要求，不得过短或过长。

•如果终端头的连接点在潮湿或腐蚀的环境中，必须选择耐腐蚀的终端头。

•制作完毕后，必须经过电气测试，以确保电气性能符合规定。

结论低压电缆终端头的制作并不是一项简单的工作，需要掌握正确的制作方法和注意事项。

希望通过本文的介绍，读者可以掌握更为专业的低压电缆终端头制作技能。

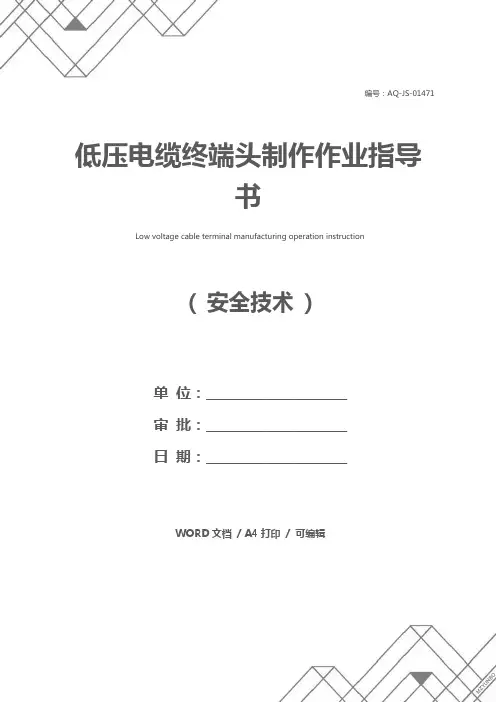

编号：AQ-JS-01471( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑低压电缆终端头制作作业指导书Low voltage cable terminal manufacturing operation instruction低压电缆终端头制作作业指导书使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。

一、基本信息作业班组作业开始时间作业结束时间作业任务工作地点工作负责人工作人员班长确认二、作业前准备序号准备项准备次项准备项内容（填写人：）工作负责人确认1出发前准备工器具个人工具、电缆剥削器、环带电锯（钢锯）、压接钳、电缆剪、绝缘手套、接地线、0.4kV验电笔、警示牌、安全围栏、喷灯或喷枪、灭火器、绝缘电阻表。

确认()2出发前准备资料相关0.4kV线路单线图、0.4kV电缆热缩终端头制作说明书。

确认()3出发前准备材料电缆热缩终端头及附件（）套、胶布、铜接线端子。

确认()电缆头型号电缆头生产厂家电缆头生产日期电缆头出厂编号4现场设置核实现场安全措施及标示已按工作票设置；搬运仪器、工具、材料摆放在指定位置。

确认()三、作业风险1.低风险及以上基准风险序号危害名称风险控制措施工作负责人确认1触电（1）登杆塔前核实杆塔名称和编号，核实杆塔上工作位置和带电部位。

（2）工作人员（含所用工器具和绳索）对10kV及以下带电导线和设备最小距离不小于0.7m，与邻近或交叉其他10kV及以下电力线路的安全距离不得小于1.0m若有感应电压反映在停电线路上，应加挂接地线。

（3）装设接地线时应先接接地端，后接导线端，拆除时与之相反。

确认()2倒杆、坠落（1）登杆塔前检查杆根塔基、拉线牢固，杆基无裂纹；检查杆塔受力是否平衡，必要时安装临时拉线；杆塔上有人作业时，不得调整或拆除拉线；攀登杆塔脚钉时，应检查脚钉牢固，登杆前应检查登杆工具的完好性。

专业的论文在线写作平台

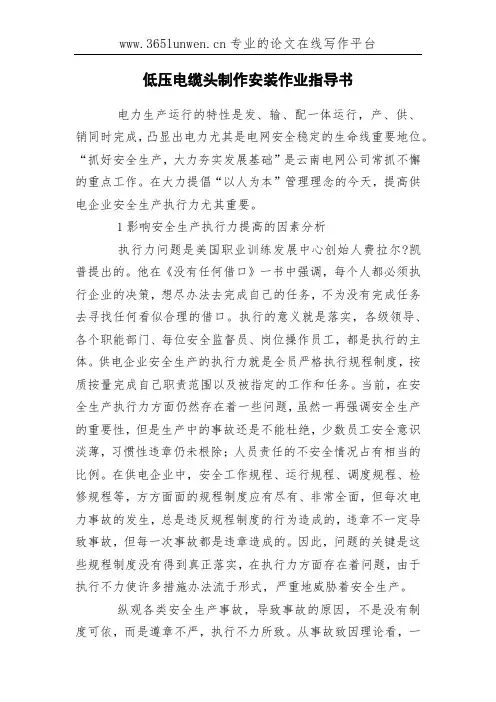

低压电缆头制作安装作业指导书
电力生产运行的特性是发、输、配一体运行，产、供、销同时完成，凸显出电力尤其是电网安全稳定的生命线重要地位。

“抓好安全生产，大力夯实发展基础”是云南电网公司常抓不懈的重点工作。

在大力提倡“以人为本”管理理念的今天，提高供电企业安全生产执行力尤其重要。

1影响安全生产执行力提高的因素分析
执行力问题是美国职业训练发展中心创始人费拉尔?凯普提出的。

他在《没有任何借口》一书中强调，每个人都必须执行企业的决策，想尽办法去完成自己的任务，不为没有完成任务去寻找任何看似合理的借口。

执行的意义就是落实，各级领导、各个职能部门、每位安全监督员、岗位操作员工，都是执行的主体。

供电企业安全生产的执行力就是全员严格执行规程制度，按质按量完成自己职责范围以及被指定的工作和任务。

当前，在安全生产执行力方面仍然存在着一些问题，虽然一再强调安全生产的重要性，但是生产中的事故还是不能杜绝，少数员工安全意识淡薄，习惯性违章仍未根除；人员责任的不安全情况占有相当的比例。

在供电企业中，安全工作规程、运行规程、调度规程、检修规程等，方方面面的规程制度应有尽有、非常全面，但每次电力事故的发生，总是违反规程制度的行为造成的，违章不一定导致事故，但每一次事故都是违章造成的。

因此，问题的关键是这些规程制度没有得到真正落实，在执行力方面存在着问题，由于执行不力使许多措施办法流于形式，严重地威胁着安全生产。

纵观各类安全生产事故，导致事故的原因，不是没有制度可依，而是遵章不严，执行不力所致。

从事故致因理论看，一。

低压电缆终端头制作作业指导书个人工具、电缆剥削器、环带电锯（钢锯）、压接钳、电缆剪、绝缘手套、接地线、0.4kV验电笔、警示牌、安全围栏、喷灯或喷枪、灭火器、绝缘电阻表。

（1）登杆塔前核实杆塔名称和编号，核实杆塔上工作位置和带电部位。

（2）工作人员（含所用工器具和绳索）对10kV及以下带电导线和设备最小距离不小于0.7m，与邻近或交叉其他10kV及以下电力线路的安全距离不得小于1.0m若有感应电压反映在停电线路上，应加挂接地线。

（3）装设接地线时应先接接地端，后接导线端，拆除时与之相反。

（1）登杆塔前检查杆根塔基、拉线牢固，杆基无裂纹；检查杆塔受力是否平衡，必要时安装临时拉线；杆塔上有人作业时，不得调整或拆除拉线；攀登杆塔脚钉时，应检查脚钉牢固，登杆前应检查登杆工具的完好性。

（2）安全带应系在电杆及牢固的构件上，应防止安全带脱出或被锋利物伤害作业转位时,不得失去安全带保护。

（3）上下杆塔过程中设专人监护。

（1）杆塔作业人员应采取防止高空坠物的措施。

（2）作业过程中材料工器具用绳索传递，起吊前检查是否固定牢靠。

（3）工作人员进入工作现场，必须正确佩戴安全帽。

（4）地面人员严禁在高处作业范围下方工作或逗留。

使用喷灯前应检查喷灯本体是否漏气、漏油或堵塞，喷灯加油不得超过桶容积的四分之三，禁止在明火附近进行放气或加油，点火时先将喷灯嘴预热。

使用喷灯时，喷灯嘴不准对着人体及设备，打气不得超压。

应由有经验的人员操作喷灯或气罐，工地配备灭火器。

（1）核对线路设备名称、编号及位置正确无误。

（2）检查绝缘手套、验电笔及安全工器具完好，使用试验合格的0.4kV专用验电器进行验电。

（3）作业人员戴绝缘手套，在工作地点各端验明无电压后挂接地线，过程设专人监护。

（4）挂接地线时应先接接地端，后接导线端，注意人体不得碰触接地线。

（2）对电缆做相色标识。

（3）量度截断尺寸，截断旧电缆终端头，截断后注意做好相别编号，量度截断尺寸。

电缆终端头施工作业指导书1、标准作业指导书中：未对电缆终端头接地做明显规定的！2、实际作业指导书差异：(1)按制造厂提供的安装说明书规定的尺寸剥去电缆外护层、钢带(若有钢带)、内护层及线芯问填料(钢带剥切长度主要由线芯允许弯曲半径和规定的相间距离来确定，但需考虑与所提供的套在线芯上的冷缩护套管长度相适配)。

内护层留10mm，钢带留25mm。

然后将电缆端部约50mm长一段外护层擦洗干净。

(2)安装接地线。

在钢带以上约65mm处的线芯铜屏蔽上分别安装接地铜环，并用恒力弹簧将接地编织铜线和三条铜带一起固定在钢带上。

若要求钢带与线芯屏蔽分开接地，则应另取10mm2编织铜线用恒力弹簧固定在钢带上，然后用绝缘带绕包覆盖，再将线芯屏蔽接地编织铜线与三根线芯接地铜带连接引出。

注意：钢带接地线和线芯屏蔽接地线在终端头内不可有电气上的连通。

为了防止水汽沿接地线进入电缆，在外护层上先用防水带包2层，将接地线夹在中间，外面再包2层防水带。

(3)安装冷收缩分支套。

将冷收缩分支套置于线芯分叉处，先抽出下端内部塑料螺旋条，然后再抽出三个指管内部塑料螺旋条，在线芯分叉处收缩压紧。

(4)安装冷收缩护套管。

将三根冷收缩护套管分别套在三根线芯上、下部覆盖分支套指管15mm，抽出管内塑料螺旋条，在线芯铜屏蔽上收缩压紧。

若为加长型户内终端头，则用同样方法收缩第二根冷收缩护套管，其下端与第一根搭接15mm。

护套管末端到线芯末端长度应等于安装说明书规定的尺寸。

(5)从护套管口向上留一段铜屏蔽(户外终端头留45mm，户内终端头留30mm)，其余剥去。

留下10mm半导电层，其余半导电层剥去，并按接线端子孔深加1omm剥去线芯末端绝缘。

(6)从钢屏蔽带末端10mm处开始绕包半导电带直到覆盖电缆绝缘10mm，然后返回到铜屏蔽带上，要求半导电带与绝缘交界处平滑过渡(无明显台阶)。

(7)压接接线端子。

(8)安装冷收缩绝缘件。

先用清洗剂擦净电缆绝缘及接线端于压接处．并在包绕半导电带及附近绝缘表面涂少许硅脂。

天府大道南延线道路照明工程干包低压电缆终端头制作与安装作业指导书编制：审核：批准：编制单位：成都天府大道南延线电气工程项目部编制日期：二〇一二年八月三十日目录1 干包压电缆终端头制作与安装的适用范围、特点........................................................................-2 -2 干包低压电缆终端头制作与安装的适用标准、规范....................................................................- 2 -3 干包低压电缆终端头制作与安装的资源配置................................................................................- 3 -3.1技术准备..........................................................................................................................- 3 -3.2劳动力准备（以一个电缆头为准）..............................................................................- 3 -3.4材料准备（以一个电缆VV22-0.6/1kV（4×25+16）的一个头为准）.....................- 4 -4 干包低压电缆终端头制作与安装的施工方法................................................................................-5 -4.1工艺流程..........................................................................................................................- 5 -4.2准备工作..........................................................................................................................- 6 -4.3电缆绝缘测试..................................................................................................................- 6 -4.4剥除电缆护层..................................................................................................................- 6 -4.5剥除铠钢带......................................................................................................................- 6 -4.6焊地线 .............................................................................................................................- 7 -4.7套电缆手套......................................................................................................................- 7 -4.8压接接线端子..................................................................................................................- 8 -4.8.1压接线芯接线端子.......................................................................................................- 8 -4.8.2压接地线接线端子.......................................................................................................- 8 -4.9贴相色带..........................................................................................................................- 9 -4.10电缆与设备连接............................................................................................................- 9 -4.12电缆标牌........................................................................................................................- 9 -4.13竣工 ...............................................................................................................................- 9 -5 干包低压电缆终端头制作与安装的质量保证措施........................................................................- 9 -6 干包低压电缆终端头制作与安装的安全措施..............................................................................- 10 -7 干包低压电缆终端头制作与安装的环保措施..............................................................................- 10 -7.1施工期间噪声的防治措施............................................................................................- 10 -7.2施工期间粉尘(扬尘)的污染防治措施 .........................................................................- 10 -7.3废旧物的处理................................................................................................................- 10 -7.4文明施工........................................................................................................................- 10 -1干包压电缆终端头制作与安装的适用范围、特点（1）干包低压电缆终端头制作与安装属于成都市天府大道南延线道路照明工程中的一个分项工程。

电缆头制作作业指导书一、实验目的本实验旨在掌握电缆头制作及连接方法，了解电缆头的结构和基本原理，提高实际操作能力。

二、实验材料及设备1. 电缆：本实验所使用的电缆为直径为4mm的双绞线。

2. 电缆头：RJ-45电缆头。

3. 工具：剥线钳、剥皮刀、剪刀、碎布等。

4. 设备：电缆连接器。

三、实验步骤1. 测量电缆长度：使用卷尺测量所需电缆的长度，并使用剪刀将电缆修剪到合适的长度。

2. 剥离电缆皮：找到电缆的一端，使用剥皮刀剥离电缆外皮，露出内部的导线。

3. 切割电缆：将电缆修剪到所需长度后，使用剪刀将电缆剪断，并保持导线整齐排列，长度一致。

4. 剥离导线保护层：使用剥线钳找到电缆内部的绝缘保护层，轻轻压紧并旋转，将保护层剥离，露出导线。

5. 整理导线顺序：将剥离后的导线根据正常连接顺序排列，确保每根导线的长度一致，并保持导线之间的间隔。

6. 弯曲导线：将导线弯曲，使其形成一个U形，方便插入电缆头。

7. 插入电缆头：将弯曲的导线插入电缆头中，确保每根导线都插入到对应的插口，并对电缆头进行固定。

8. 压接电缆头：使用压接工具将电缆头上的连接针与导线紧密连接。

9. 检查连接结果：完成压接后，检查导线与连接针的连接是否牢固，无松动。

四、实验注意事项1. 操作要轻柔：在剥离电缆皮和导线保护层时，要轻轻操作，避免损坏电缆和导线。

2. 导线排列整齐：在剥离导线保护层后，要保持导线整齐排列，长度一致，并保持导线之间的间隔。

3. 插入电缆头注意事项：插入电缆头时要插入到对应的插口，确保每根导线都正确连接。

4. 压接工具使用正确：使用压接工具时，要掌握正确的使用方法，避免把连接针压歪或者损坏连接针。

5. 连接结果检查：完成压接后，要检查导线与连接针的连接是否牢固，无松动或打滑。

五、实验结果处理1. 实验记录：记录实验过程中的任何问题和注意事项，如剥线是否均匀，连接针是否牢固等。

2. 分析实验结果：根据实验结果，分析电缆头制作中可能存在的问题和改进方法。

低压电缆终端头制作作业指导书一、前言低压电缆终端头是电力系统中电缆线路接头的重要组成部分，它将低压电缆与其他低压设备连接在一起并确保连接的稳定性。

本指导书将介绍低压电缆终端头制作的基本过程和注意事项，帮助制作者更好地掌握制作技巧，提高工作效率和质量。

二、器材和材料准备1.工具：电缆剥皮刀、锉刀、弯钳、扳手、钳子、镊子、锤子等。

2.材料：低压电缆、绝缘套管、铝管、铜管、螺栓、垫片、接地线等。

三、低压电缆终端头制作步骤1.测量电缆长度，根据电缆大小选择与之匹配的绝缘套管和铜管，将绝缘套管套在电缆上并扣入地线。

2.用电缆剥皮刀将电缆的外绝缘剥皮，露出电缆芯线。

3.将剥皮后的电缆插入铜管内，铜管的长度应大于电缆插入的长度约8~10毫米，松紧度要适中。

4.将铝管卡紧在铜管上，注意使铝管与铜管紧密贴合，形成一套封闭的终端头结构。

5.铝管上钻孔并安装上螺栓和垫片，加强铝管的固定。

6.将绝缘套管套在铝管上覆盖到电缆接口处，将其压缩并与铝管或电缆芯线表面紧密贴合。

7.最后进行终端头的测试和质量检验。

利用二次灵敏试验仪或绝缘电阻测试仪等检测终端头的电气性能，确保终端头的质量符合要求。

四、注意事项1.在制作终端头前需要做好合理的准备和规划，确保材料和器具都准备齐全，并对电缆和电缆芯线进行全面检查和测量，以便确定所需的绝缘套管和铜管的大小。

2.在制作终端头时，应遵循标准操作流程，先制作好电缆套管部分再逐步加工出铜管、铝管部分。

注意每个步骤的细节和要求，确保工艺流程的正确性和连贯性。

3.在终端头的组装过程中，应注意材料与器材的质量，特别是绝缘材料和接地线的使用。

同时，需要注意铜管和铝管之间、铝管和绝缘套管之间的紧密度，必须严格按照规定予以执行。

4.完成终端头后，必须进行终端头的测试和质量检验，符合要求后方可投入使用。

同时，终端头的安装和使用过程中，应注意维护和保养，以维护其良好的工作状态和使用寿命。

五、总结低压电缆终端头的制作是电力系统中一项重要的工作，本指导书针对低压电缆终端头的制作过程进行了详细的介绍和说明，虽然看似简单，但实际操作需要严格按照规范流程进行，确保终端头的质量和使用效果。
