齿轮齿条的设计

1. 选定齿轮类型、精度等级、材料级齿数1）选用直齿圆柱齿轮齿条传动;2）速度不高,故选用7级精度GB10095-88; 3）材料选择;由表10-1选择小齿轮材料为40Cr 调质,硬度为280HBS,齿条材料为45钢调质硬度为240HBS;4）选小齿轮齿数1Z =24,大齿轮齿数2Z =∞;2. 按齿面接触强度设计由设计计算公式进行计算,即(1)确定公式内的各计算数值1）试选载荷系数t K =;2）计算小齿轮传递的转矩;预设齿轮模数m=2mm,直径d=65mm3 由表10-7选齿宽系数d ϕ=;4由表10-6查得材料的弹性影响系数218.189MPa E =Z ;5由图10-21d 按齿面硬度查得小齿轮的接触疲劳强度极限MPa im H 6001l =σ;齿条的接触疲劳强度极限a 5002 lim MP H =σ;6由式10-13计算应力循环次数;7由图10-19取接触疲劳寿命系数7.11=K HN ;8计算接触疲劳许用应力;取失效概率为1%,安全系数S=1,由式10-12得(2)计算1）试算小齿轮分度圆直径1d t ,代入[]1H σ;2）计算圆周速度v;3计算齿宽b;4计算齿宽与齿高之比;模数齿高5）计算载荷系数;根据,7级精度,由图10-8查得动载荷系数1=V K ;直齿轮,1==ααF H K K ;由表10-2查得使用系数5.1=A K ;由表10-4用插值法查得7级精度、小齿轮为悬臂布置时250.1=βH K ; 由33.5=hb ,250.1=βH K 查图10-13得185.1=βF K ；故载荷系数 6）按实际的载荷系数校正所算得的分度圆直径,由式10-10a 得7计算模数m;3. 按齿根弯曲强度设计由式10-5得弯曲强度设计公式为（1） 确定公式内各计算数值1）由图10-20c 查得小齿轮的弯曲疲劳强度极限a 5501MP FE =σ;齿条的弯曲强度极限a 3802MP FE =σ；2）由图10-18取弯曲疲劳寿命系数1.11=FN K ,2.12=FN K ;3）计算弯曲疲劳许用应力;取弯曲疲劳安全系数S=,由式10-12得4计算载荷系数K;5查取齿形系数;由表10-5查得65.21a =F Y ,06.22a =F Y ;6查取应力校正系数;由表10-5查得58.11a =S Y ,97.12a =S Y ;7）计算齿轮齿条的[]F Sa Fa Y Y σ并加以比较;齿条的数值大;（2） 设计计算由于齿轮模数m 的大小主要决定弯曲强度,而齿面接触疲劳强度主要取决于齿轮直径;可由弯曲强度算得的模数并就近圆整为标准值m=4mm,按接触强度算得的分度圆直径mm d 84.771=,算出齿轮齿数以上计算过程验证了模数m=2,直径d=65的齿轮是符合强度要求的。

直齿轮与齿条设计案例一、汽车变速器中的直齿轮与齿条设计在汽车变速器中，直齿轮与齿条的设计是至关重要的，它们的组合可以实现不同档位的切换。

设计一个适用于汽车变速器的直齿轮与齿条系统，需要考虑以下几个方面：1. 齿轮的模数选择：根据汽车的功率和转速要求，选择合适的齿轮模数。

模数越大，齿轮的齿数越少，但承载能力越大。

2. 齿轮的材料选择：汽车变速器中的齿轮需要承受较大的扭矩和冲击力，因此应选择高强度和耐磨损的材料，如合金钢或硬质合金。

3. 齿轮的齿数选择：根据变速器的设计要求，选择合适的齿数组合，以实现不同档位的切换。

通常情况下，低速档位需要较小的齿数，高速档位需要较大的齿数。

4. 齿条的设计：齿条是直齿轮与齿条系统中的另一个重要组成部分，它可以将旋转运动转化为直线运动。

设计齿条时，需要考虑齿条的长度、齿数和齿形等因素，以实现平稳的变速切换。

5. 齿轮的传动比选择：根据变速器的设计要求和车辆的使用情况，选择合适的齿轮传动比。

传动比越大，车辆的加速性能越好，但牺牲了一定的最高速度。

6. 齿轮的装配与调试：在设计完成后，需要进行齿轮的装配与调试工作。

确保齿轮与齿条的啮合精度和传动效率达到设计要求，同时保证齿轮的运转平稳和噪音低。

二、工业机械设备中的直齿轮与齿条设计工业机械设备中常常使用直齿轮与齿条系统，实现运动传动和位置控制。

以下是一些工业机械设备中直齿轮与齿条的设计案例：1. CNC数控机床：CNC数控机床中的主轴传动系统通常采用直齿轮与齿条组合，实现工件的加工和运动控制。

通过设计合适的齿轮传动比和齿条长度，可以实现高精度的位置控制。

2. 输送机系统：在物流和生产线上，输送机系统常常使用直齿轮与齿条传动。

通过设计合适的齿轮和齿条参数，可以实现物料的平稳传送和定位。

3. 机械手臂：工业机械手臂中的关节传动通常采用直齿轮与齿条系统。

通过设计合适的齿轮模数和齿数，可以实现机械手臂的高精度运动和位置控制。

4. 提升机系统：在仓储和物流领域，提升机系统常常使用直齿轮与齿条传动。

第四章 齿轮设计4.1 齿轮参数的选择[8]齿轮模数值取值为m=10，主动齿轮齿数为z=6，压力角取α=20°，齿轮螺旋角为β=12°，齿条齿数应根据转向轮达到的值来确定。

齿轮的转速为n=10r/min ，齿轮传动力矩２221Ｎm ⋅，转向器每天工作８小时，使用期限不低于５年． 主动小齿轮选用20MnCr5材料制造并经渗碳淬火，而齿条常采用45号钢或41Cr4制造并经高频淬火，表面硬度均应在56HRC 以上。

为减轻质量，壳体用铝合金压铸。

4.2 齿轮几何尺寸确定[2] 齿顶高 ha =()()mmh m n an n 25.47.015.2=+⨯=+*χ,ha=17齿根高 hf ()()mmc h m n n an n 375.17.025.015.2=-+⨯=-+=**χ,hf=5.5齿高 h = ha+ hf =17+5.5=22.5分度圆直径 d =mz/cos β=mm337.1512cos 65.2=⨯d=61.348齿顶圆直径 da =d+2ha =61.348+2×17=95.348齿根圆直径 df =d-2hf =61.348-2×11基圆直径mmd d b 412.1420cos 337.15cos =⨯== α db=57.648法向齿厚为 5.2364.07.022tan 22⨯⎪⎭⎫⎝⎛⨯⨯+=⎪⎭⎫ ⎝⎛+=παχπn n n n m smm 593.4=×4=18.372端面齿厚为 5253.2367.0cos 7.022tan 222⨯⎪⎪⎭⎫ ⎝⎛⨯⨯+=⎪⎭⎫⎝⎛+=βπαχπt t t t m smm 275.5=×4=21.1分度圆直径与齿条运动速度的关系 d=60000v/πn1=⇒v 0.001m/s齿距 p=πm=3.14×10=31.4齿轮中心到齿条基准线距离 H=d/2+xm=37.674（7.0）4.3 齿根弯曲疲劳强度计算[11]4.3.1齿轮精度等级、材料及参数的选择（1） 由于转向器齿轮转速低，是一般的机械，故选择8级精度。

4.1 齿轮参数的选择[8]齿轮模数值取值为m=4, 齿轮齿数为z=150, 压力角取α=20°,标准齿轮各部分尺寸都与模数有关, 且都与模数成正比。

规定齿顶高ha=h m, h 和c 分别称为齿顶高系数和顶隙系数。

正常齿制齿轮h =1, c =0.25。

齿轮选用20MnCr5材料制造并经渗碳淬火, 而齿条常采用45号钢或41Cr4制造并经高频淬火, 表面硬度均应在56HRC 以上。

为减轻质量, 壳体用铝合金压铸。

4.2 齿轮几何尺寸确定[2]齿顶高 h a =h *a m=1×4, h a =4 mm齿根高 h =( h + c )m, h =（1+0.25）×4=5 mm齿高 h = h + h =4+5, h=9 mm分度圆直径 d =mz d=4×150=600 mm齿顶圆直径 d a =d+2 h a d a =608 mm齿根圆直径 d f = d-2 h f =600-2×5=590mm基圆直径 d b =d αcos =564mm齿厚为 s=p/2=πm/2=6.28齿槽宽 e= p/2=πm/2=6.28齿距 p=πm=3.14×4=12.564.3 齿根弯曲疲劳强度计算[11]4.3.1齿轮精度等级、材料及参数的选择（1） 由于转向器齿轮转速低, 是一般的机械, 故选择8级精度。

（2） 齿轮模数值取值为m=4, 齿轮齿数为z=150, 压力角取α=20°.齿轮选用20MnCr5或15CrNi6材料制造并经渗碳淬火, 硬度在56-62HRC 之间, 取值60HRC.4.3.2齿轮的齿根弯曲强度设计。

σF =z bm KT22Y F Y S ≤[σF ]m ≥32][2F S F d Y Y z KT σψ• T=9.55×106×ωωn P [σF ]=FF N S Y lim σ 式中 K —载荷因数, 由表7—8, 取K=1.2;T —齿轮的理论转矩, T=105845N ·mσF —齿根实际最大弯曲应力（Mpa ）[σF ]—齿轮的许用弯曲应力（Mpa ）b —轮齿的工作宽度（mm ）—齿宽因数, 见表7-12Y —齿形修正因数, 见表7-11Y —应力修正因数, 见表7-11Y —弯曲疲劳寿命因数, 见图7-30—弯曲疲劳极限, 见图7-31S —弯曲疲劳强度安全因数, 见表7-10取齿宽系数 d ψ=0.8齿轮齿数 z=150许用弯曲应力 201.25MpaσF =189≤201.25= [σF ]m ≥4, 取m=44.3.3齿面接触疲劳强度校核校核公式为σH =3.53Z E μμ121±⨯bd KT ≤[σH ] 式中K 为载荷因数, 见表7-8, 取K=1.2Z —材料的弹性因数 , 见表7-9, 取 Z =144σH —齿面的实际最大接触应力μ—齿数比[σH ]=HH N S Z lim σ 式中[σH ]—齿轮的许用接触应力—接触疲劳寿命因数, 如图7-27取 =1.6—接触疲劳极限, 如图7-28, 取 =600—接触疲劳强度安全因数, 见表7-10, 取 =1.2[σH ]=800MpaσH =600Mpa ≤[σH ]=800Mpa第五章 齿条的设计5.1齿条的设计[6]根据齿轮齿条的啮合特点:(1) 齿轮的分度圆永远与其节圆相重合,而齿条的中线只有当标准齿轮正确安装时才与其节圆相重合.(2)齿轮与齿条的啮合角永远等于压力角. 因此,齿条模数m=4, 压力角齿条断面形状选取圆形选取齿数z＝60齿顶高系数1= *anh顶隙系数25.0=*nC齿顶高ha =h*am=1×4, ha=4 mm齿根高h =( h + c )m, h =（1+0.25）×4=5 mm 齿高h = h + h =4+5, h=9 mm最终确定齿条为650mm长。

1.选定齿轮类型、精度等级、材料级齿数1）选用直齿圆柱齿轮齿条传动。

2）速度不高，应选用７级精度〔ＧＢ１０095—88〕。

3）材料选择。

由表10-1选择小齿轮材料为４0Ｃｒ〔调质〕，硬度为２８0H ＢS,齿条材料为45钢〔调质)硬度为240ＨBS.4）选小齿轮齿数=24，大齿轮齿数=∞。

1Z 2Z 2.按齿面接触强度设计由设计计算公式进展计算,即(1)确定公式内的各计算数值1）试选载荷系数=1。

3。

t K 2）计算小齿轮传递的转矩.〔预设齿轮模数m=2m ｍ，直径d ＝６5mm)3〕　由表１0—7选齿宽系数＝0。

５。

d ϕ4〕由表10—６查得材料的弹性影响系数．218.189MPa E =Z 5〕由图１0—２１ｄ按齿面硬度查得小齿轮的接触疲劳强度极限；齿条的接触疲劳强度极限。

MPa im H 6001l =σa 5002lim MP H =σ6〕由式1０—１３计算应力循环次数。

7〕由图１０－19取接触疲劳寿命系数。

7.11=K HN 8)计算接触疲劳许用应力。

取失效概率为1%,平安系数S=１，由式〔１0-12〕得(2)计算1）试算小齿轮分度圆直径，代入。

1d t []1H σ2）计算圆周速度v.3〕计算齿宽ｂ．４)计算齿宽与齿高之比。

模数齿高5）计算载荷系数.根据，7级精度，由图10—8查得动载荷系数;1=V K 直齿轮，;1==ααF H K K 由表１0—2查得使用系数；5.1=A K 由表１0－4用插值法查得7级精度、小齿轮为悬臂布置时。

250.1=βH K 由，查图１０—１3得;故载荷系数33.5=hb 250.1=βH K 185.1=βF K 6）按实际的载荷系数校正所算得的分度圆直径，由式(10—10a 〕得7〕计算模数m 。

3.按齿根弯曲强度设计由式〔１0—5〕得弯曲强度设计公式为（1）确定公式内各计算数值1）由图10—2０c 查得小齿轮的弯曲疲劳强度极限;齿条的弯曲a 5501MP FE =σ强度极限；a 3802MP FE =σ2）由图1０—18取弯曲疲劳寿命系数，;1.11=FN K2.12=FN K 3）计算弯曲疲劳许用应力.取弯曲疲劳平安系数S ＝１。

齿轮齿条的材料选择齿条材料的种类很多，在选择过程中应考虑的因素也很多，主要以以下几点作为参考原则：1） 齿轮齿条的材料必须满足工作条件的要求。

应考虑齿轮尺寸的大小、毛坯成形方法及热处理和制造工艺。

正火碳钢，不论毛坯制作方法如何，只能用于制作载荷平稳或轻度冲击工作下的齿轮，不能承受大的冲击载荷；调制碳钢可用于制作在中等冲击载荷下工作的齿轮。

合金钢常用于制作高速、重载并在冲击载荷下工作的齿轮。

飞行器中的齿轮传动，要求齿轮尺寸尽可能小，应采用表面硬化处理的 高强度合金钢。

6）金属制的软齿面齿轮，配对两轮齿面的硬度差应保持为30～50HBS 或者更多。

钢材的韧性好，耐冲击，还可通过热处理或化学热处理改善其力学性能及提高齿面硬度，故适用于来制造齿轮。

由于该齿轮承受载荷比较大，应采用硬齿面（硬度≥350HBS ），故选取合金钢，以满足强度要求，进行设计计算。

齿轮齿条的设计与校核1．2．1起升系统的功率设V 为最低起钻速度（米/秒），F 为以V 起升时游动系统起重量（理论起重量，公斤）。

起升功率 VF P ⨯=F=N 5106⨯ 1V 取（米/秒）KW P 4808.01065=⨯⨯=由于整个起升系统由四个液压马达所带动，所以每部分的平均功率为KW KW P P 12044804===' 转矩公式：595.510P T n⨯=所以转矩 T=mm N n.120105.955⨯⨯ 式中n 为转速（单位r/min ）1.2.2 各系数的选定计算齿轮强度用的载荷系数K ，包括使用系数A K 、动载系数V K 、齿间载荷分配系数K α及齿向载荷分配系数K β，即K=A V K K K K αβ1）使用系数A K是考虑齿轮啮合时外部因素引起的附加载荷影响的系数。

该齿轮传动的载荷状态为轻微冲击，工作机器为重型升降机，原动机为液压装置，所以使用系数A K 取。

2）动载系数V K齿轮传动不可避免地会有制造及装配误差，轮齿受载后还要产生弹性变形，对于直齿轮传动，轮齿在啮合过程中，不论是有双对齿啮合过渡到单对齿啮合，或是有单对吃啮合过渡到双对齿啮合的期间，由于啮合齿对的刚度变化，也要引起动载荷。

齿轮齿条的设计计算与校核1. 引言齿轮齿条是一种常见的传动装置，广泛应用于机械设备中。

它们通过齿轮和齿条之间的啮合来传递运动和力量。

在设计齿轮齿条传动系统时，需要进行一系列的计算与校核，以确保其可靠性和性能满足要求。

本文将介绍齿轮齿条传动系统的设计计算与校核方法，包括齿轮参数的选择、传动比的计算、齿轮强度的校核等。

2. 齿轮参数的选择在设计齿轮齿条传动系统时，首先需要选择合适的齿轮参数。

齿轮参数包括模数、齿数、压力角等。

2.1 模数的选择模数是指齿轮齿条的齿数与圆直径之比。

模数的选择应根据齿轮传动的要求和可用的标准模数进行匹配。

一般情况下，应选择尽可能大的模数，以提高齿轮的强度和寿命。

2.2 齿数的选择齿数的选择主要考虑齿轮传动的传动比和齿轮的工作条件。

传动比是指齿轮输入轴的转速与输出轴的转速之比。

2.3 压力角的选择压力角是指齿轮齿条啮合面上法线与齿轮轴线之间的夹角。

压力角的选择应根据齿轮传动的要求和可用的标准压力角进行匹配。

一般情况下，应选择尽可能小的压力角，以减小齿轮齿条的侧向力和噪声。

3. 传动比的计算传动比是齿轮齿条传动系统中重要的性能指标之一，它影响着输出轴的转速和扭矩。

传动比的计算可以根据齿轮齿数的比值来确定。

4. 齿轮强度的校核齿轮强度是齿轮齿条传动系统设计中关键的校核指标之一，它决定了齿轮的承载能力和寿命。

齿轮强度的校核可以通过齿轮的材料强度和几何参数来确定。

4.1 齿轮模数的校核齿轮模数的校核可以通过计算齿轮的接触应力和弯曲应力来进行。

应保证齿轮的接触应力和弯曲应力不超过齿轮材料的强度极限。

4.2 齿轮齿数的校核齿轮齿数的校核可以通过计算齿轮的接触比和模数来进行。

应保证齿轮的接触比和模数满足设计要求。

4.3 齿轮强度的校核齿轮强度的校核可以通过计算齿轮的接触疲劳寿命来进行。

应保证齿轮的接触疲劳寿命不低于设计要求。

5. 结论齿轮齿条的设计计算与校核是确保齿轮齿条传动系统可靠性和性能的重要环节。

第2章齿轮齿条的设计齿轮齿条是机械传动中常用的一种传动方式，其主要作用是将马达的旋转运动转化为直线运动或反之。

齿轮齿条的设计涉及到几个重要的参数，包括齿轮模数、齿数、压力角等。

首先是齿轮的设计。

齿轮的齿数和模数是两个重要的参数，齿数决定了齿轮的直径和齿面宽度，而模数影响了齿轮的齿面高度和齿轮的强度。

在齿轮设计中，通常采用的是标准模数，如1、1.5、2、3等，齿数一般也是标准值，如10、20、30等，一方面是为了生产方便，另一方面也是为了保证齿轮的传动效率和稳定性。

另外，在齿轮设计时还需要考虑齿轮的压力角，它是齿轮齿面与径向线之间的夹角，一般取20°，有时也可以取25°或30°，过大的压力角会增加齿轮变形和噪音，过小的压力角则可能降低齿轮的承载能力。

齿轮齿条的设计还需要考虑到齿轮的齿面形状和材料选择。

齿轮的齿面形状通常采用直齿或斜齿，直齿更常见，斜齿适用于高速和大功率传动。

齿轮齿面的加工通常采用滚削和磨削等工艺，以保证齿轮的精度和质量。

另外，齿轮的材料选择也十分重要，一般采用合金钢或硬质合金，以保证齿轮的强度和耐磨性。

齿轮齿条的设计还需要考虑到齿轮的传动比和传动效率。

传动比是指齿轮的转速之比，传动效率是指齿轮传动中能量转化的比例，通常在95%以上。

传动比的选择要根据具体的传动需求和机械的运行条件，一般齿轮齿条传动的传动比不宜过大，以避免齿轮的滑动和磨损。

同时，还需要考虑齿轮的配合间隙和啮合角等参数，以保证齿轮的正常运行和传动的可靠性。

此外，齿轮齿条的设计还需要考虑到齿轮的轴向力和径向力等受力情况。

齿轮在运行过程中会产生轴向力和径向力，这些力对齿轮的强度和耐久性都有影响，因此需要在设计时进行合理的计算和选择。

如需特殊传动，也可以采用斜齿轮等结构，以减小轴向力和径向力。

综上所述，齿轮齿条的设计需要考虑多个因素，包括齿轮的齿数、模数、压力角、齿面形状、材料选择、传动比、传动效率以及受力情况等。

齿轮齿条设计计算公式齿轮和齿条是机械传动中常见的元件，用于传递动力和转速。

齿轮齿条的设计计算是设计师在进行齿轮齿条设计时所必须掌握的知识。

本文将介绍齿轮齿条设计计算的一些基本公式和原理。

一、齿轮设计计算公式1. 齿数计算公式齿数是齿轮设计中最基本的参数之一，可以通过以下公式计算：N = (π * D) / m其中，N为齿数，D为齿轮直径，m为模数。

2. 齿轮间距计算公式齿轮间距是指两个相邻齿轮之间的中心距离，可以通过以下公式计算：P = (N1 + N2) / 2 * m其中，P为齿轮间距，N1和N2分别为两个相邻齿轮的齿数，m为模数。

3. 齿轮传动比计算公式齿轮传动比是指两个相邻齿轮的转速之比，可以通过以下公式计算：i = N2 / N1其中，i为传动比，N1和N2分别为两个相邻齿轮的齿数。

4. 齿轮模数计算公式齿轮模数是指齿轮齿数和齿轮直径之间的比值，可以通过以下公式计算：m = D / N其中，m为模数，D为齿轮直径，N为齿数。

二、齿条设计计算公式1. 齿条模数计算公式齿条模数是指齿条齿数和齿条长度之间的比值，可以通过以下公式计算：m = L / N其中，m为模数，L为齿条长度，N为齿数。

2. 齿条传动比计算公式齿条传动比是指齿条的移动距离与齿轮转动角度之间的比值，可以通过以下公式计算：i = L / (π * D)其中，i为传动比，L为齿条的移动距离，D为齿轮的直径。

3. 齿条齿数计算公式齿条齿数是指齿条上的齿数，可以通过以下公式计算：N = L / m其中，N为齿数，L为齿条长度，m为模数。

三、齿轮齿条设计计算实例假设有一对齿轮，其中一个齿轮的齿数为20，直径为40mm，另一个齿轮的齿数为40，直径为80mm，模数为2mm。

我们可以通过上述公式进行计算。

根据齿数计算公式，可得第一个齿轮的齿数为20，第二个齿轮的齿数为40。

根据齿轮间距计算公式，可得齿轮间距为(20+40)/2*2=60mm。

齿条设计计算公式图文解析在机械设计中，齿条是一种常见的传动元件，广泛应用于各种机械设备中。

齿条的设计计算是齿条传动设计的重要环节，它直接影响到齿条传动系统的性能和可靠性。

本文将对齿条设计计算公式进行图文解析，帮助读者更好地理解齿条设计计算的原理和方法。

一、齿条的基本概念。

齿条是一种具有齿形结构的直线传动元件，它通常与齿轮配合使用，用于实现直线运动和传递力矩。

齿条的主要参数包括模数、齿条宽度、齿条长度、齿条厚度等。

在齿条设计计算中，需要根据实际工况和要求确定这些参数的数值，以保证齿条传动系统的性能和可靠性。

二、齿条设计计算公式。

1. 齿条模数的计算公式。

齿条的模数是指齿条齿廓的尺寸参数，它是齿条设计计算中的重要参数之一。

齿条模数的计算公式如下：m = (0.25 P) / tan(α)。

其中，m为齿条模数，P为齿条的节距，α为齿条的压力角。

根据这个公式，可以计算出齿条的模数，为后续的齿条设计提供基础数据。

2. 齿条齿廓高度的计算公式。

齿条齿廓高度是指齿条齿的高度，它是齿条设计计算中的另一个重要参数。

齿条齿廓高度的计算公式如下：h = 2.25 m。

其中，h为齿条齿廓高度，m为齿条模数。

根据这个公式，可以计算出齿条齿廓高度的数值，为齿条的加工和装配提供参考。

3. 齿条弯曲强度的计算公式。

齿条的弯曲强度是指齿条在工作过程中承受弯曲载荷的能力，它是齿条设计计算中的关键指标之一。

齿条弯曲强度的计算公式如下：σb = (K M) / Z。

其中，σb为齿条的弯曲应力，K为载荷系数，M为弯矩，Z为齿条的齿数。

根据这个公式，可以计算出齿条的弯曲应力，评估齿条的弯曲强度。

4. 齿条齿面接触疲劳强度的计算公式。

齿条齿面接触疲劳强度是指齿条齿面在工作过程中承受接触疲劳载荷的能力，它是齿条设计计算中的另一个重要指标。

齿条齿面接触疲劳强度的计算公式如下：σH = (K M) / (b F)。

其中，σH为齿条齿面接触应力，K为载荷系数，M为弯矩，b为齿条宽度，F 为齿条齿面接触力。

齿轮齿条设计计算公式齿轮和齿条是机械传动中常用的两种元件，用于传递动力和运动。

齿轮和齿条的设计计算公式是设计和计算这两种元件的基础，下面将详细介绍齿轮和齿条的设计计算公式。

一、齿轮的设计计算公式1. 齿轮的模数（m）计算公式：齿轮的模数是齿轮齿数与齿轮的直径比，用于表示齿轮的尺寸。

模数的计算公式为：m = d / z其中，m为模数，d为齿轮的直径，z为齿轮的齿数。

2. 齿轮的分度圆直径（d）计算公式：齿轮的分度圆直径是齿轮齿数与模数的乘积，用于确定齿轮的尺寸。

分度圆直径的计算公式为：d = m * z其中，d为分度圆直径，m为模数，z为齿轮的齿数。

3. 齿轮的齿顶圆直径（da）计算公式：齿轮的齿顶圆直径是齿轮齿顶与齿根之间的直径，用于确定齿轮的尺寸。

齿顶圆直径的计算公式为：da = d + 2m其中，da为齿顶圆直径，d为分度圆直径，m为模数。

4. 齿轮的齿根圆直径（df）计算公式：齿轮的齿根圆直径是齿轮齿根与齿顶之间的直径，用于确定齿轮的尺寸。

齿根圆直径的计算公式为：df = d - 2.2m其中，df为齿根圆直径，d为分度圆直径，m为模数。

5. 齿轮的齿宽（b）计算公式：齿轮的齿宽是齿轮齿根与齿顶之间的宽度，用于确定齿轮的尺寸。

齿宽的计算公式为：b = m * zc其中，b为齿宽，m为模数，zc为齿轮齿数系数。

二、齿条的设计计算公式1. 齿条的模数（m）计算公式：齿条的模数是齿条齿数与齿条的厚度比，用于表示齿条的尺寸。

模数的计算公式为：m = t / z其中，m为模数，t为齿条的厚度，z为齿条的齿数。

2. 齿条的分度圆直径（d）计算公式：齿条的分度圆直径是齿条齿数与模数的乘积，用于确定齿条的尺寸。

分度圆直径的计算公式为：d = m * z其中，d为分度圆直径，m为模数，z为齿条的齿数。

3. 齿条的基圆直径（db）计算公式：齿条的基圆直径是齿条齿槽底部的直径，用于确定齿条的尺寸。

基圆直径的计算公式为：db = d - 2m其中，db为基圆直径，d为分度圆直径，m为模数。

齿轮齿条的设计过程一、前言齿轮齿条是机械传动中常见的零件，它们能够将旋转运动转化为直线运动或者将直线运动转化为旋转运动。

齿轮齿条的设计是机械设计中的基础内容之一，本文将详细介绍齿轮齿条的设计过程。

二、基本概念1. 齿轮：齿轮是一种用于传递动力和转矩的机械元件，通常由多个啮合的齿组成。

2. 齿条：齿条是一种带有等距齿形的直线零件，通常用于与齿轮配合以实现直线运动。

3. 模数：模数是用于描述齿轮尺寸的参数，它表示每个齿所占据的圆周长度与模数之比。

4. 压力角：压力角是指啮合时两个啮合面上法线方向与切向方向之间的夹角。

5. 链式传动：链式传动是指通过链条连接两个或多个带有链环或链节零件以实现传递动力和转矩的机械传动方式。

三、设计流程1. 确定传递功率和转速齿轮齿条的设计首先需要确定传递的功率和转速。

这可以通过计算机械系统的负载特性和运动学参数来实现。

2. 确定齿轮模数和压力角根据传递功率和转速，可以计算出所需的齿轮模数和压力角。

一般来说，大功率传动需要较大的模数，而高速传动需要较小的压力角。

3. 选择齿轮副类型根据所需传动比、空间限制、精度要求等因素，选择合适的齿轮副类型。

常见的齿轮副类型包括平行轴齿轮副、垂直轴齿轮副、斜齿轮副等。

4. 计算各种尺寸参数根据所选用的齿轮副类型、模数和压力角等参数，计算出各种尺寸参数，如分度圆直径、基圆直径、外径等。

5. 优化设计对于特殊要求或者重要应用场景下的设计，可以进行优化设计。

例如对于高精度要求下的设计可以采用修形法或者加工后磨合法等方法来提高精度。

6. 齿条设计齿条的设计需要根据所需的直线运动特性来确定。

一般来说，齿条的齿距应该与齿轮的模数相同，并且应该采用合适的材料和表面处理方式以提高耐磨性和精度。

7. 配合设计齿轮和齿条之间的配合设计是非常重要的，它直接影响到传动效率和使用寿命。

配合设计需要考虑到啮合角、侧隙、强度等因素，并且需要进行模拟计算和实验验证。

8. 选择传动方式除了齿轮齿条传动外，还有其他传动方式可供选择，如链式传动、带式传动等。

齿轮齿条设计计算举例第四章齿轮设计4.1齿轮参数的选择[8]齿轮模数值取值为m=10，主动齿轮齿数为z=6，压力角取α=20°，齿轮螺旋角为β=12°，齿条齿数应根据转向轮达到的值来确定。

齿轮的转速为n=10r/min，齿轮传动力矩２221Ｎm⋅，转向器每天工作８小时，使用期限不低于５年．主动小齿轮选用20MnCr5材料制造并经渗碳淬火，而齿条常采用45号钢或41Cr4制造并经高频淬火，表面硬度均应在56HRC以上。

为减轻质量，壳体用铝合金压铸。

4.2齿轮几何尺寸确定[2]齿顶高 ha =()()mmhm nann25.47.015.2=+⨯=+*χ,ha=17齿根高 hf()()mm chm nnann375.17.025.015.2=-+⨯=-+=**χ,hf=5.5齿高 h = ha+ hf =17+5.5=22.5分度圆直径 d =mz/cosβ=mm337.1512cos65.2=⨯οd=61.348齿顶圆直径 da =d+2ha =61.348+2×17=95.348齿根圆直径 df =d-2hf =61.348-2×11基圆直径mmdd b412.1420cos337.15cos=⨯==οα db=57.648法向齿厚为5.2364.07.022tan22⨯⎪⎭⎫⎝⎛⨯⨯+=⎪⎭⎫⎝⎛+=παχπnnnnmsmm593.4=×4=18.372端面齿厚为5253.2367.0cos7.022tan222⨯⎪⎪⎭⎫⎝⎛⨯⨯+=⎪⎭⎫⎝⎛+=βπαχπttttmsmm275.5=×4=21.1分度圆直径与齿条运动速度的关系 d=60000v/πn1=⇒v0.001m/s 齿距 p=πm=3.14×10=31.4齿轮中心到齿条基准线距离 H=d/2+xm=37.674（7.0）4.3齿根弯曲疲劳强度计算[11]4.3.1齿轮精度等级、材料及参数的选择（1）由于转向器齿轮转速低，是一般的机械，故选择8级精度。

4.1 齿轮参数的选择[8]齿轮模数值取值为m=4，齿轮齿数为z=150，压力角取α=20°,标准齿轮各部分尺寸都与模数有关，且都与模数成正比。

规定齿顶高ha=h *a m, h *a 和c *分别称为齿顶高系数和顶隙系数。

正常齿制齿轮h *a =1, c *=0.25。

齿轮选用20MnCr5材料制造并经渗碳淬火，而齿条常采用45号钢或41Cr4制造并经高频淬火，表面硬度均应在56HRC 以上。

为减轻质量，壳体用铝合金压铸。

4.2 齿轮几何尺寸确定[2]齿顶高 h a =h *a m=1×4, h a =4 mm齿根高 h f =( h *a + c *)m ， h f =（1+0.25）×4=5 mm齿高 h = h a + h f =4+5， h=9 mm分度圆直径 d =mz d=4×150=600 mm齿顶圆直径 d a =d+2 h a d a =608 mm齿根圆直径 d f = d-2 h f =600-2×5=590mm基圆直径 d b =d αcos =564mm齿厚为 s=p/2=πm/2=6.28齿槽宽 e= p/2=πm/2=6.28齿距 p=πm=3.14×4=12.564.3 齿根弯曲疲劳强度计算[11]4.3.1齿轮精度等级、材料及参数的选择（1） 由于转向器齿轮转速低，是一般的机械，故选择8级精度。

（2） 齿轮模数值取值为m=4，齿轮齿数为z=150，压力角取α=20°.（3） 齿轮选用20MnCr5或15CrNi6材料制造并经渗碳淬火，硬度在56-62HRC 之间，取值60HRC.4.3.2齿轮的齿根弯曲强度设计。

σF =z bm KT 22Y F Y S ≤[σF ]m ≥32][2F S F d Y Y z KT σψ• T=9.55×106×ωωn P [σF ]=FF N S Y limσ式中 K —载荷因数，由表7—8，取K=1.2;T —齿轮的理论转矩，T=105845N ·mσF —齿根实际最大弯曲应力（Mpa ）[σF ]—齿轮的许用弯曲应力（Mpa ）b —轮齿的工作宽度（mm ）d ψ—齿宽因数，见表7-12Y F —齿形修正因数，见表7-11Y S —应力修正因数，见表7-11Y N —弯曲疲劳寿命因数，见图7-30lim F σ—弯曲疲劳极限，见图7-31S F —弯曲疲劳强度安全因数，见表7-10取齿宽系数 d ψ=0.8齿轮齿数 z=150许用弯曲应力 201.25MpaσF =189≤201.25= [σF ]m ≥4，取m=44.3.3齿面接触疲劳强度校核校核公式为σH =3.53Z E μμ121±⨯bdKT ≤[σH ] 式中K 为载荷因数，见表7-8，取K=1.2Z E —材料的弹性因数MPa ，见表7-9，取 Z E =144σH —齿面的实际最大接触应力μ—齿数比[σH ]=HH N S Z lim σ 式中[σH ]—齿轮的许用接触应力N Z —接触疲劳寿命因数，如图7-27取N Z =1.6lim H σ—接触疲劳极限，如图7-28，取lim H σ=600H S —接触疲劳强度安全因数，见表7-10，取H S =1.2[σH ]=800MpaσH =600Mpa ≤[σH ]=800Mpa第五章 齿条的设计5.1齿条的设计[6]根据齿轮齿条的啮合特点:(1) 齿轮的分度圆永远与其节圆相重合,而齿条的中线只有当标准齿轮正确安装时才与其节圆相重合.(2) 齿轮与齿条的啮合角永远等于压力角.因此,齿条模数m=4，压力角 20=α齿条断面形状选取圆形选取齿数z ＝60齿顶高系数1=*an h 顶隙系数 25.0=*n C 齿顶高 h a =h *a m=1×4, h a =4 mm齿根高 h f =( h *a + c *)m ， h f =（1+0.25）×4=5 mm齿高 h = h a + h f =4+5， h=9 mm最终确定齿条为650mm 长（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

齿轮齿条计算齿轮和齿条是机械传动中常用的两种传动方式，它们之间的配合合理与否直接影响到机械传动的效率和性能。

本文将从齿轮齿条的基本原理、设计计算方法以及注意事项等方面进行详细介绍，旨在帮助读者深入了解齿轮齿条的计算方法，并指导实际应用。

一、齿轮齿条的基本原理1.齿轮的基本原理齿轮是由一对或多对齿数不同的圆盘组成的，通过齿的啮合来实现转动和传动。

它具有传递扭矩和改变速度比的作用。

2.齿条的基本原理齿条是一种线性运动的传动装置，由具有一定齿数的直条状齿轮构成。

齿条通过与齿轮的啮合实现力的传递和工件的移动。

二、齿轮齿条的设计计算方法1.齿轮设计计算方法（1）确定传动比：根据所需的转速比和传动功率，选择合适的齿轮组合。

（2）计算模数：通过传动功率和转速来确定齿轮的模数。

（3）计算齿数：根据齿轮的模数和传动比，计算齿轮的齿数。

（4）计算齿轮尺寸：根据齿数和模数，计算齿轮的直径、齿宽等尺寸。

2.齿条设计计算方法（1）确定齿条的模数：根据工作载荷和所需的尺寸精度，选择合适的齿条模数。

（2）计算齿条的齿数：根据齿条的模数和长度，计算齿条的齿数。

（3）计算齿条的尺寸：根据齿数和模数，计算齿条的宽度、高度等尺寸。

三、齿轮齿条计算的注意事项1.合理设计齿轮齿条的啮合角和啮合线速度，避免啮合不良和过高的载荷。

2.设计时要考虑齿轮齿条的工作环境和要求，选择合适的材料和表面处理方式，以提高其使用寿命和性能。

3.在实际应用中，要注意齿轮齿条的润滑和保养，定期检查和更换磨损严重的齿轮齿条部件。

齿轮齿条作为机械传动中常用的方式之一，其设计计算方法的合理与否对传动效率和性能有着直接的影响。

通过本文的介绍，读者不仅可以全面了解齿轮齿条的基本原理和设计计算方法，还能掌握齿轮齿条计算的注意事项，有助于在实际应用中对齿轮齿条进行准确的计算和选用，以提高机械传动的效率和使用寿命。

1.选定齿轮类型、精度等级、材料级齿数1）选用直齿圆柱齿轮齿条传动。

2）速度不高，故选用7级精度（GB10095-88）。

3）材料选择。

由表10-1选择小齿轮材料为40Cr(调质)，硬度为280HBS，齿条材料为45钢（调质）硬度为240HBS。

4）选小齿轮齿数=24，大齿轮齿数。

2.按齿面接触强度设计由设计计算公式进行计算，即(1)确定公式内的各计算数值1）试选载荷系数=1.3。

2）计算小齿轮传递的转矩。

（预设齿轮模数m=8mm,直径d=160mm）3) 由表10-7选齿宽系数。

4）由表10-6查得材料的弹性影响系数。

5）由图10-21d按齿面硬度查得小齿轮的接触疲劳强度极限;齿条的接触疲劳强度极限。

6）由式10-13计算应力循环次数。

7)由图10-19取接触疲劳寿命系数。

8）计算接触疲劳许用应力。

取失效概率为1%，安全系数S=1，由式（10-12）得(2)计算1）试算小齿轮分度圆直径,代入。

2）计算圆周速度v。

3)计算齿宽b。

4)计算齿宽与齿高之比。

模数齿高5）计算载荷系数。

根据,7级精度，由图10-8查得动载荷系数;直齿轮，;由表10-2查得使用系数;由表10-4用插值法查得7级精度、小齿轮为悬臂布置时。

由，查图10-13得；故载荷系数6）按实际的载荷系数校正所算得的分度圆直径，由式（10-10a）得7)计算模数m。

3.按齿根弯曲强度设计由式（10-5）得弯曲强度设计公式为（1）确定公式内各计算数值1）由图10-20c查得小齿轮的弯曲疲劳强度极限;齿条的弯曲强度极限；2）由图10-18取弯曲疲劳寿命系数，;3）计算弯曲疲劳许用应力。

取弯曲疲劳安全系数S=1.4，由式（10-12）得4)计算载荷系数K。

5)查取齿形系数。

由表10-5查得,。

6）查取应力校正系数。

由表10-5查得，。

7）计算齿轮齿条的并加以比较。

齿条的数值大。

（2）设计计算由于齿轮模数m的大小主要决定弯曲强度，而齿面接触疲劳强度主要取决于齿轮直径。

齿轮齿条设计1. 概述齿轮齿条是一种常用的齿轮传动机构，它由齿轮和齿条组成，通过齿轮的旋转运动将动力传递给齿条，实现线性运动。

齿轮齿条设计是一项重要的工程设计任务，它要考虑到齿轮和齿条的几何形状、尺寸、材料等因素，以满足特定的传动要求。

2. 齿轮齿条的基本原理齿轮齿条的基本原理是利用齿轮的旋转运动将力和运动传递给齿条，实现线性运动。

齿轮齿条的传动精度主要取决于齿轮和齿条的几何形状和尺寸的精度。

齿轮齿条的主要应用领域包括机床、机器人、自动化设备等。

3. 齿轮齿条的设计步骤齿轮齿条的设计步骤如下：3.1 确定传动力和速度要求根据实际应用，确定齿轮齿条传动的力和速度要求，包括最大传动力、最大速度、传动比等。

3.2 选择合适的齿轮齿条类型根据传动力和速度要求，选择合适的齿轮齿条类型，包括直齿轮齿条、斜齿轮齿条等。

3.3 计算齿轮齿条的几何参数根据传动力和速度要求，计算齿轮齿条的几何参数，包括模数、齿数、齿宽等。

3.4 确定齿轮和齿条的材料根据传动力和速度要求，确定齿轮和齿条的材料，包括齿轮的齿面硬度、齿条的强度等。

3.5 进行齿轮齿条的结构设计根据齿轮和齿条的几何参数和材料，进行齿轮齿条的结构设计，包括齿轮齿条的布局、齿轮齿条的轴向间隙等。

3.6 进行齿轮齿条的强度校核根据齿轮和齿条的几何参数和材料，进行齿轮齿条的强度校核，以确保齿轮齿条的安全可靠。

3.7 进行齿轮齿条的动力学分析根据齿轮和齿条的几何参数和材料，进行齿轮齿条的动力学分析，以评估齿轮齿条的运动性能。

4. 齿轮齿条设计的注意事项在进行齿轮齿条设计时，需要注意以下事项：•齿轮齿条的几何形状和尺寸的精度对传动精度的影响很大，因此需要进行准确的计算和测量。

•齿轮齿条的材料选取要考虑到传动力和速度要求，以保证齿轮齿条的强度和耐磨性。

•齿轮与齿条之间的配合间隙要适当，过大的间隙会影响传动精度，而过小的间隙会增加摩擦和磨损。

•在进行齿轮齿条的强度校核和动力学分析时，要考虑到边缘效应和动载荷的影响。

齿轮齿条设计计算举例Chapter 4 Gear Design4.1 n of Gear Parameters [8]The gear module value is selected as m=10.the number of teeth on the driving gear is z=6.the pressure angle is α=20°。

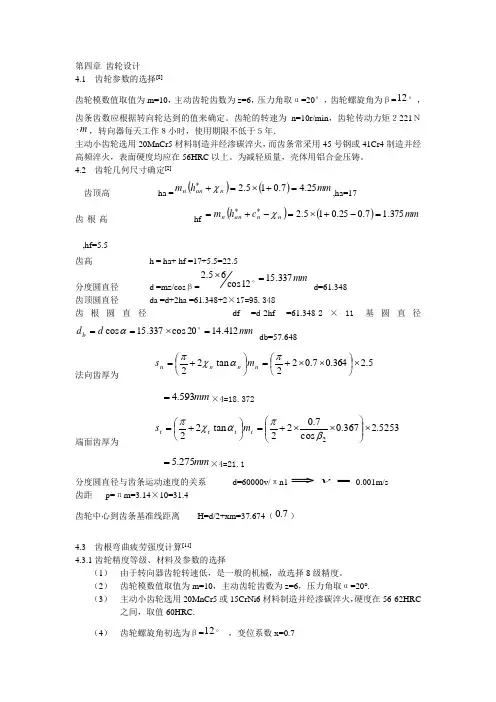

and the helix angle is β=12°。

The number of teeth on the gear rack should be determined based on the value ___。

The gear speed is n=10 r/min。

the gear n torque is 221 N·m。

and the steering gear works for 8 hours a day with a service life of not less than 5 years.The driving small gear is made of 20MnCr5 material and is carburized and quenched。

while the gear rack is commonly made of 45 steel or 41Cr4 and is quenched by high frequency。

The surface hardness should be above 56HRC。

To ce weight。

the shell is made of aluminum alloy die-casting.4.2 n of Gear Geometric ns [2]___ top height ha = 17.tooth root height hf = 5.5.and tooth height h = ha + hf = 22.5.The ___ χ=1.The tooth thickness at theaddendum circle is han=2.5×(1+χ)/n=4.25 mm。

齿轮齿条的设计齿轮齿条是机械传动中常用的机构之一，因其可实现大扭矩、高精度传动，因此应用范围十分广泛。

下面将对齿轮齿条的设计进行介绍。

1、齿轮基本参数齿轮的基本参数有模数、齿数、齿宽、压力角等。

模数是齿轮的重要参数，它是指齿轮齿数与模圆直径的比值。

齿数是指齿轮上齿的数量，齿数多的齿轮扭矩输出大，但精度较低。

齿宽是指齿轮上齿的宽度，其大小应根据传动力矩、转速等因素来确定。

压力角是齿轮齿面与切向的夹角，其大小决定了齿面强度和耐磨性。

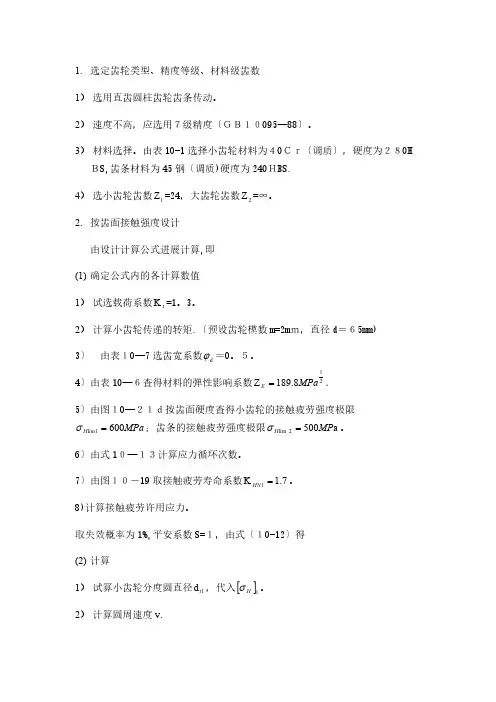

2、齿轮强度计算齿轮强度计算可以分为弯曲强度计算和接触强度计算。

弯曲强度是齿轮齿面在传动过程中承受力矩的能力，其计算可以采用Lewis公式或AGMA公式。

接触强度是齿轮齿面在接触状态下承受应力的能力，其计算可以采用Hertz公式或其它相关公式。

3、齿轮加工和检验齿轮的加工方法包括铸造、锻造、机加工等。

不同加工方式的齿轮质量、成本、精度等不同。

齿轮加工质量需要通过测试和检验来确定，包括齿形误差、齿距误差、齿厚误差、齿面粗糙度等。

1、齿条类型根据传动方式和齿形，齿条可分为直齿条、渐开线齿条、双圆弧齿条等。

其中直齿条传动力矩大，但噪声大，应用范围较窄，渐开线齿条传动平稳、精度高，是常用的齿条类型。

齿条的基本参数包括模数、齿数、齿高、齿距等。

模数和齿数可以决定齿条的尺寸，齿高和齿距的大小影响着齿条的传动性能。

齿条的强度计算需要考虑弯曲强度和剪切强度两方面。

弯曲强度指齿条在拉伸和弯曲状态下的承载能力，其计算可采用矩形法、三角形法等。

剪切强度是指齿条断裂的承载能力，其计算应遵循ISO等相关标准。

齿条的加工可以采用车削、磨削等工艺，质量和精度很大程度上取决于加工工艺。

齿条的检验应包括齿距和齿高的误差、齿面粗糙度、齿条的精度等内容。

总之，齿轮齿条的设计需要考虑到多方面的因素，包括传动效果、受力情况、成本等。

正确的设计和加工才能确保齿轮齿条的性能和寿命。
