氧化镁的测定

文件编号版本/状态制定人审核人审批人制定日期1、试剂盐酸溶液：1+1；三乙醇胺溶液：1+3；氨-氯化铵缓冲溶液甲（p H≈10）；硝酸银溶液：10g/L；乙二胺四乙酸二钠标准滴定溶液：c（EDTA）≈0.02mol/L；铬黑T指示剂。

2、分析步骤（1）试验溶液的制备称取约5g试样，精确至0.0002g，置于250ml烧杯中，用少量水润湿，加入约55ml 盐酸溶液，搅拌至试样完全溶解。

盖上表面皿。

煮沸3min~5min，趁热用中速定量滤纸过滤，用热水洗涤至无氯离子（用硝酸银溶液检查）。

冷却后将滤液和洗液全部移入500ml容量瓶中，用水稀释至刻度，摇匀。

此为试验溶液A，用于氧化镁含量、氧化钙含量、铁含量及硫酸盐含量的测定。

保留滤纸和残渣用于盐酸不溶物含量的测定。

（2）测定移取25ml试验溶液A于250ml容量瓶中，用水稀释至刻度，摇匀。

移取25ml该试验溶液，置于250ml锥形瓶中，加入50ml水，用氨水溶液调节溶液至pH 7~pH 8（用pH试纸检验），加入5ml三乙醇胺溶液、10ml氨-氯化铵缓冲溶液甲和0.1g铬黑T指示剂，用乙二胺四乙酸二钠标准滴定溶液滴定至溶液由紫红色变为纯蓝色。

3、结果计算氧化镁含量以氧化镁（MgO）的质量分数w1计，数值以%表示，按公式（1）计算：式中：V1---滴定试验溶液所消耗的乙二胺四乙酸二钠标准滴定溶液体积的数值，单位为毫升(ml)；V2---滴定钙所消耗的乙二胺四乙酸二钠标准滴定溶液体积的数值，单位为毫升（ml）；c---乙二胺四乙酸二钠标准滴定溶液浓度的准确数值，单位为摩尔每升(mol/L)；m---试料质量的数值，单位为克(g)；M---氧化镁（MgO）摩尔质量的数值，单位为克每摩尔(g/mol)(M=40.31).取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于0.2%。

4、方法来源方法来自HG/T 2573-2012 工业轻质氧化镁、HG/T 3928-2012 工业活性轻质氧化镁文件编号版本/状态制定人审核人审批人制定日期1、试剂盐酸溶液：1+1；三乙醇胺溶液：1+3；氨-氯化铵缓冲溶液甲（p H≈10）；硝酸银溶液：10g/L；乙二胺四乙酸二钠标准滴定溶液：c（EDTA）≈0.02mol/L；铬黑T指示剂。

氧化镁质量测定磷酸钾镁水泥具有众多的适用于一般工程项目的优点，但是其质量（凝结时间、强度等）却不太稳定，比较难把握，主要原因就是其原料之一的氧化镁的质量难以确定。

氧化镁的燃烧温度、煨烧时间对其本身的性质影响很大，由于没有相关的规范来确定氧化镁的质量指标，目前只能在试验过程中采取相对的检测手段来确定一个相对标准来控制其质量，以求达到我们所需要的结果，得到凝结时间合适，强度最优的配比。

经过反复的试验，我们觉得可以从以下几个方面来对氧化镁的质量进行控制。

1.活性氧化镁的含量：磷酸钾镁水泥中参与反应的氧化镁主要是活性氧化镁，活性氧化镁的含量直接决定了反应的速度，活性含量越高，反应速度越快，如果活性太高甚至可以达到闪凝，瞬间凝结为及其坚硬的固体，无法应用。

只有活性含量适宜，才能得到凝结时间合适的浆体，这时，大部分的镁粉颗粒不参与化学反应，而是以细骨料的形式在浆体中充当骨架，为硬化后的浆体提供强度。

2.氧化镁粉的粉体颗粒级配：采用筛分法来确定其颗粒级配，将凝结时间不同的粉体分别进行筛分，确定其颗粒级配，（如果颗粒级配可以与相应凝结时间和强度的浆体相对应，并且有明显的区分度，则可以将颗粒级配作为一个评定标准，但是目前还没有做实验验证，只是猜测阶段），然后寻找对应关系和规律，以此作为质量评定的参照依据。

3.比表面积：粉体的比表面积比表面积是指单位质量物料所具有的总面积。

分外表面积、内表面积两类。

国标单位nV/g.理想的非孔性物料只具有外表面积，如硅酸盐水泥、一些粘土矿物粉粒等；有孔和多孔物料具有外表面积和内表面积，如石棉纤维、岩(矿)棉、硅藻土等。

测定方法有容积吸附法、重量吸附法、流动吸附法、透气法、气体附着法等。

比表面积是评价催化剂、吸附剂及其他多孔物质如石棉、矿棉、硅藻土及粘土类矿物工业利用的重要指标之一。

石棉比表面积的大小，对它的热学性质、吸附能力、化学稳定性、开棉程度等均有明显的影响。

测量：固体有一定的几何外形，借通常的仪器和计算可求得其表面积。

氧化镁的测定原理
氧化镁的测定可以通过以下原理进行：
1. 酸碱中和反应：将待测样品中的氧化镁加入酸性溶液中，与酸发生中和反应生成相应的盐。

通过反应前后溶液的色度变化或pH值的变化来测定氧化镁的含量。

2. 沉淀重量法：将待测样品中的氧化镁与适量的酸发生反应，在生成的盐溶液中加入沉淀剂，使得氧化镁与沉淀剂生成沉淀。

通过称量沉淀的重量来计算出氧化镁的含量。

3. 滴定法：将待测样品中的氧化镁与适量的酸发生反应后，用一种测定剂作为指示剂加入溶液中。

通过滴加一定体积的标准溶液进行滴定，直到溶液颜色或指示剂的颜色发生明显变化，可以通过所滴加的标准溶液的体积来计算出氧化镁的含量。

4. 光度法：将待测样品中的氧化镁与适量的试剂反应生成一种有色化合物，然后使用光度计测定溶液的吸光度。

通过建立氧化镁含量与吸光度之间的标准曲线，可以计算出待测样品中氧化镁的含量。

需要注意的是，文中不能有标题相同的文字，因此在具体的实验步骤或数据处理等方面应避免使用相同的词句。

氧化镁的测定——原子吸收光谱法（基准法）1、方法提要以氢氟酸-高氯氧化钠熔融-盐酸分解试样的方法制备溶液，分取一定量的溶液，用锶盐消除硅、铝、钛等对镁的干扰，在空气-乙炔火焰中，于波长285.2nm处测定溶液的吸光度。

2、分析步骤2.1氢氟酸-高氯酸分解试样称取约0.1g试样（m19），精确至0.0001g，置于铂坩埚（或铂皿）中，加入0.5mL-1mL水润湿，加入5mL-7mL氢氟酸和0.5mL高氯酸，放入通风橱内低温电热板上加热，近干时摇动铂坩埚以防溅失。

待白色浓烟完全驱尽后，取下冷却。

加入20mL盐酸（1+1），温热至溶液澄清，冷却后，移入250mL 容量瓶中，加入5mL氯化锶溶液，用水稀释至标线，摇匀。

此溶液C供原子吸收光谱法测定氧化镁、三氧化二铁、氧化钾和氧化钠、一氧化锰用。

2.2氢氧化钠熔融-盐酸分解试样称取约0.1g试样（m20），精确至0.0001g，置于银坩埚中加入3g-4g氢氧化钠，盖上坩埚盖，放入高温炉中，在750℃的高温下熔融10min，取出冷却，将坩埚放入已盛有约100mL 沸水的300mL烧杯中，盖上表面皿，待熔块完全浸出后（必要时适当加热），取出坩埚，用水冲洗坩埚和盖。

在搅拌下一次加入35mL盐酸（1+1），用热盐酸（1+9）洗净坩埚和盖。

将溶液加热煮沸，冷却后，移入250mL容量瓶中，用水稀释至标线，摇匀。

此溶液D供原子吸收光谱法测定氧化镁2.3氧化镁的测定从溶液C或溶液D中吸取一定量的溶液放入容量瓶中（试样溶液的分取量及容量瓶的容积视氧化镁的含量而定），加入盐酸（1+1）及氯化锶溶液，使测定溶液中盐酸的体积分数为6%，锶的浓度为1mg/mL。

用水稀释至标线，摇匀。

用原子吸收光谱仪，在空气-乙炔火焰中，用镁空心阴极灯，于波长285.2nm处，在与相同的仪器条件下测定溶液的吸光度，在工作曲线上查出氧化镁的浓度。

3、结果的计算与表示氧化镁的质量分数MmgO按式计算：C1×V19×n c1×V19×n×0.1 MmgO＝———————×100=—————————— m21×1000 m21式中：MmgO——氧化镁的质量分数，%；C1——测定溶液中氧化镁的浓度，单位为毫克每毫升（mg/mL）；V19——测定溶液的体积，单位为毫升（mL）；n——全部试样溶液与所分取试样溶液的体积比；m21——氢氟酸-高氯酸分解试样（M19）或氢氧化钠熔融-盐酸分解式样（m20）中试料的质量，单位为克（g）。

饲料氧化镁测定国标要求多少
根据《饲料氧化镁测定方法》(GB/T15953-2008)国家标准，饲料氧化镁的测定要求如下：
1.检测方法：采用硝酸铵溶解法测定饲料中的氧化镁含量；
2.样品处理：取饲料样品，粉碎至筛过40目的粉末，再称取1克左右的样品；
3.试剂使用：使用分析纯的氨基磺酸、硝酸铵、乙醇等试剂；
4.测定过程：将1克左右的样品称入烧杯中，加入40毫升左右的硝酸铵溶液，经加热至沸腾时，停止加热，放至室温，再加入5毫升左右的氨基磺酸，用乙醇稀释并过滤，最终得到的溶液用原子吸收光谱法测定氧化镁的含量；
5.测定结果：饲料中氧化镁的含量应该在标准范围内，标准范围为：氧化镁含量不低于50%。

以上是饲料氧化镁测定国标的基本要求和标准范围，生产企业和检测机构应该按照标准进行检验，确保饲料质量和安全。

- 1 -。

精确测法：
1: 取氧化镁粉置烤箱(400℃)内0.5H,研细后通过150目筛.（105度，烘干1小时）
2: 取上述镁粉2克于已烧至100℃±2恒重后的烧杯,加入4克清水先在105℃下水化2H,
再置于150℃烘箱中烘至恒重.
3: 下列公式计算活性MgO含量:
活性MgO%=(W2-W1)/0.45W1
* W1为水化前重量,W2为水化后重量.
4: 三次测定取平均值更精确.
简易测法：
准确称取100克的氧化镁置于恒重干燥的烧杯中，加入水400克，使其完全湿润，然后在电炉上加热煮沸2小时以上（有实验证明，在100摄氏度时，2小时水化反应就趋于完全），取出与150摄氏度烘干至恒重。

计算方法：按以下公式计算氧化镁的含量。

氧化镁的活性含量=（A —100）/45X100%式中100为水化前样品质量；A为水化后样品质量；45为换算系数。

停止加热的时间依据是：关闭电炉电源，料浆很快停止沸腾。

因为氧化镁与水的反应为放热反应，反应没有结束之前，如果停止加热，反应热会继续维持料浆沸腾一段时间。

通过大量试验，我们总结一般煮沸2个小时反应趋于完全。

需要注意的问题：加热过程中，避免料浆溅出烧杯；烘干时间尽量长，保证水分彻底蒸发。

氧化镁成品检验标准(一)氧化镁成品检验标准引言随着氧化镁的广泛应用，保证氧化镁成品质量的一致性和可靠性变得尤为重要。

为此，制定一套科学合理的氧化镁成品检验标准具有重要意义。

本文将介绍一套针对氧化镁成品的检验标准，以确保其质量符合要求。

总体要求•氧化镁成品的外观应无明显杂质，颜色均匀。

•氧化镁成品的各项性能应达到国家标准要求。

•氧化镁成品应符合环境保护要求。

检验方法外观检验1.视觉检查：用肉眼检查氧化镁成品的外观，不得有明显的色差、污染、斑点等缺陷。

2.放大镜检查：使用 5 倍放大镜，检查氧化镁成品表面是否有明显的瑕疵。

性能检验1.化学成分检验：采用标准化学分析方法测定氧化镁成品的主要化学成分，包括氧化镁含量、氢氧化镁含量等。

2.物理性能检验：–密度检验：使用密度仪测定氧化镁成品的密度值。

–抗压强度检验：采用压力机进行抗压强度测试，测试结果应满足相关标准要求。

–烧失量检验：使用烘箱将氧化镁成品加热至一定温度，测定在高温下的烧失量。

环境保护检验1.重金属含量检验：使用标准测试方法，测定氧化镁成品中有害重金属的含量，确保其符合环境保护要求。

检验结果判定根据相应的标准规定，对氧化镁成品的检验结果进行判定。

- 若检验结果符合标准要求，则判定为合格品。

- 若检验结果不符合标准要求，则判定为不合格品。

结论通过执行本检验标准，可以确保氧化镁成品的质量稳定性和可靠性，保证其在应用中的安全性和性能表现。

同时，对于环境保护方面也有一定的考虑，减少了重金属等有害物质的排放。

这套检验标准将为氧化镁成品的生产和应用提供可靠的指导和标准依据。

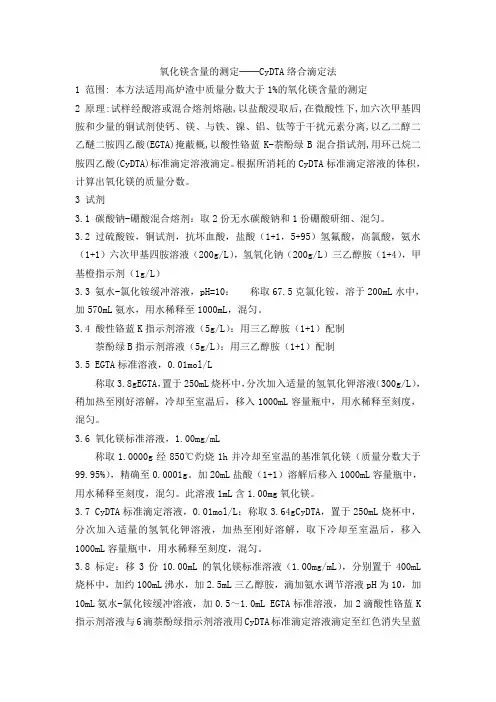

氧化镁含量的测定──CyDTA络合滴定法1 范围: 本方法适用高炉渣中质量分数大于1%的氧化镁含量的测定2 原理:试样经酸溶或混合熔剂熔融,以盐酸浸取后,在微酸性下,加六次甲基四胺和少量的铜试剂使钙、镁、与铁、镍、铝、钛等于干扰元素分离,以乙二醇二乙醚二胺四乙酸(EGTA)掩蔽概,以酸性铬蓝K-萘酚绿B混合指试剂,用环己烷二胺四乙酸(CyDTA)标准滴定溶液滴定。

根据所消耗的CyDTA标准滴定溶液的体积，计算出氧化镁的质量分数。

3 试剂3.1 碳酸钠-硼酸混合熔剂：取2份无水碳酸钠和1份硼酸研细、混匀。

3.2 过硫酸铵，铜试剂，抗坏血酸，盐酸（1+1，5+95）氢氟酸，高氯酸，氨水（1+1）六次甲基四胺溶液（200g/L），氢氧化钠（200g/L）三乙醇胺（1+4），甲基橙指示剂（1g/L）3.3 氨水-氯化铵缓冲溶液，pH=10：称取67.5克氯化铵，溶于200mL水中，加570mL氨水，用水稀释至1000mL，混匀。

3.4 酸性铬蓝K指示剂溶液（5g/L）：用三乙醇胺（1+1）配制萘酚绿B指示剂溶液（5g/L）：用三乙醇胺（1+1）配制3.5 EGTA标准溶液，0.01mol/L称取3.8gEGTA，置于250mL烧杯中，分次加入适量的氢氧化钾溶液（300g/L），稍加热至刚好溶解，冷却至室温后，移入1000mL容量瓶中，用水稀释至刻度，混匀。

3.6 氧化镁标准溶液，1.00mg/mL称取1.0000g经850℃灼烧1h并冷却至室温的基准氧化镁（质量分数大于99.95%），精确至0.0001g。

加20mL盐酸（1+1）溶解后移入1000mL容量瓶中，用水稀释至刻度，混匀。

此溶液1mL含1.00mg氧化镁。

3.7 CyDTA标准滴定溶液，0.01mol/L：称取3.64gCyDTA，置于250mL烧杯中，分次加入适量的氢氧化钾溶液，加热至刚好溶解，取下冷却至室温后，移入1000mL容量瓶中，用水稀释至刻度，混匀。

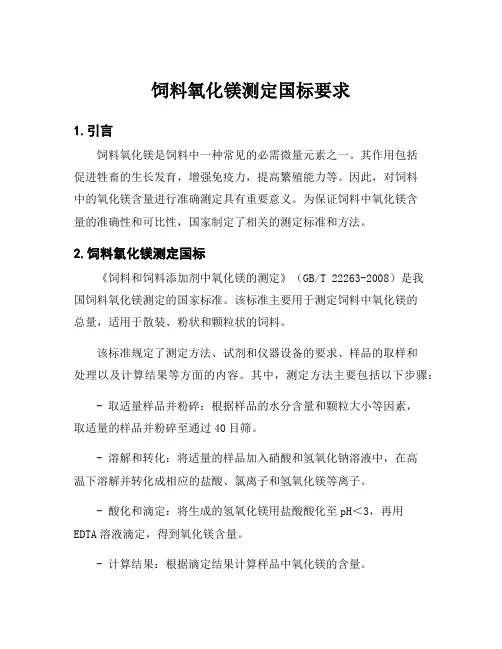

饲料氧化镁测定国标要求1.引言饲料氧化镁是饲料中一种常见的必需微量元素之一。

其作用包括促进牲畜的生长发育，增强免疫力，提高繁殖能力等。

因此，对饲料中的氧化镁含量进行准确测定具有重要意义。

为保证饲料中氧化镁含量的准确性和可比性，国家制定了相关的测定标准和方法。

2.饲料氧化镁测定国标《饲料和饲料添加剂中氧化镁的测定》（GB/T 22263-2008）是我国饲料氧化镁测定的国家标准。

该标准主要用于测定饲料中氧化镁的总量，适用于散装、粉状和颗粒状的饲料。

该标准规定了测定方法、试剂和仪器设备的要求、样品的取样和处理以及计算结果等方面的内容。

其中，测定方法主要包括以下步骤：- 取适量样品并粉碎：根据样品的水分含量和颗粒大小等因素，取适量的样品并粉碎至通过40目筛。

- 溶解和转化：将适量的样品加入硝酸和氢氧化钠溶液中，在高温下溶解并转化成相应的盐酸、氯离子和氢氧化镁等离子。

- 酸化和滴定：将生成的氢氧化镁用盐酸酸化至pH＜3，再用EDTA溶液滴定，得到氧化镁含量。

- 计算结果：根据滴定结果计算样品中氧化镁的含量。

3.应注意的问题在饲料氧化镁的测定过程中，需要注意以下几点：- 样品的选取应保证其代表性；- 操作过程要仔细、严格，避免误差的产生；- 仪器设备要保持干净、整洁，并按要求进行校准和质控；- 试剂的质量要保证，如：盐酸和EDTA等试剂应符合国家相关标准；- 在测定前，应认真阅读标准，充分了解测定步骤，做好充分的准备工作。

4.总结饲料氧化镁的测定是饲料生产过程中非常重要的一项工作。

合理测定饲料中氧化镁的含量，有利于保证饲料的营养含量，提高载体生产效率。

在测定过程中，应遵循国家标准要求，精心操作，严格控制误差。

同时，要保证试剂和仪器设备的质量稳定，以获取准确的测试结果。

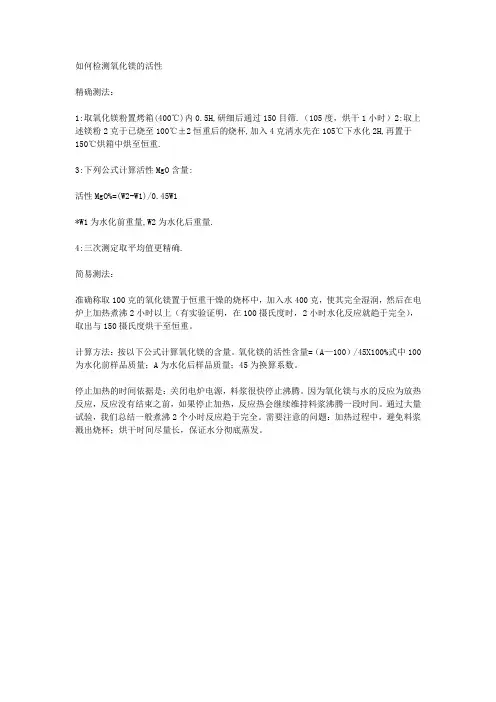

如何检测氧化镁的活性
精确测法：
1:取氧化镁粉置烤箱(400℃)内0.5H,研细后通过150目筛.（105度，烘干1小时）2:取上述镁粉2克于已烧至100℃±2恒重后的烧杯,加入4克清水先在105℃下水化2H,再置于150℃烘箱中烘至恒重.
3:下列公式计算活性MgO含量:
活性MgO%=(W2-W1)/0.45W1
*W1为水化前重量,W2为水化后重量.
4:三次测定取平均值更精确.
简易测法：
准确称取100克的氧化镁置于恒重干燥的烧杯中，加入水400克，使其完全湿润，然后在电炉上加热煮沸2小时以上（有实验证明，在100摄氏度时，2小时水化反应就趋于完全），取出与150摄氏度烘干至恒重。

计算方法：按以下公式计算氧化镁的含量。

氧化镁的活性含量=（A—100）/45X100%式中100为水化前样品质量；A为水化后样品质量；45为换算系数。

停止加热的时间依据是：关闭电炉电源，料浆很快停止沸腾。

因为氧化镁与水的反应为放热反应，反应没有结束之前，如果停止加热，反应热会继续维持料浆沸腾一段时间。

通过大量试验，我们总结一般煮沸2个小时反应趋于完全。

需要注意的问题：加热过程中，避免料浆溅出烧杯；烘干时间尽量长，保证水分彻底蒸发。

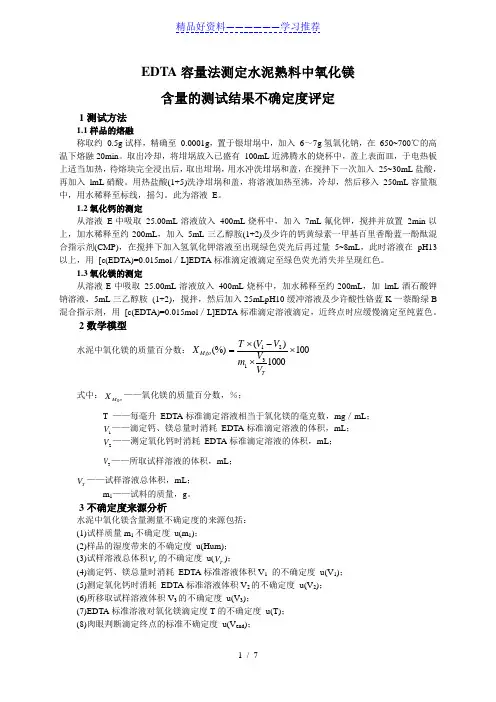

EDTA 容量法测定水泥熟料中氧化镁 含量的测试结果不确定度评定1测试方法1.1样品的熔融称取约 0.5g 试样，精确至 0.0001g ，置于银坩埚中，加入 6～7g 氢氧化钠，在 650~700℃的高温下熔融20min 。

取出冷却，将坩埚放入已盛有 100mL 近沸腾水的烧杯中，盖上表面皿，于电热板上适当加热，待熔块完全浸出后，取出坩埚，用水冲洗坩埚和盖，在搅拌下一次加入 25~30mL 盐酸，再加入 lmL 硝酸。

用热盐酸(1+5)洗净坩埚和盖，将溶液加热至沸，冷却，然后移入 250mL 容量瓶中，用水稀释至标线，摇匀。

此为溶液 E 。

1.2氧化钙的测定从溶液 E 中吸取 25.00mL 溶液放入 400mL 烧杯中，加入 7mL 氟化钾，搅拌并放置 2min 以上，加水稀释至约200mL ，加入 5mL 三乙醇胺(1+2)及少许的钙黄绿素一甲基百里香酚蓝一酚酞混合指示剂(CMP)，在搅拌下加入氢氧化钾溶液至出现绿色荧光后再过量 5~8mL ，此时溶液在 pH13以上，用 [c(EDTA)=0.015mol ／L]EDTA 标准滴定液滴定至绿色荧光消失并呈现红色。

1.3氧化镁的测定从溶液E 中吸取 25.00mL 溶液放入 400mL 烧杯中，加水稀释至约200mL ，加 lmL 酒石酸钾钠溶液，5mL 三乙醇胺 (1+2)，搅拌，然后加入25mLpH10缓冲溶液及少许酸性铬蓝K 一萘酚绿B 混合指示剂，用 [c(EDTA)=0.015mol ／L]EDTA 标准滴定溶液滴定，近终点时应缓慢滴定至纯蓝色。

2数学模型水泥中氧化镁的质量百分数：1001000)((%)3121⨯⨯-⨯=TMgo V V m V V T X式中：Mgo X ——氧化镁的质量百分数，％；T ——每毫升 EDTA 标准滴定溶液相当于氧化镁的毫克数，mg ／mL ； 1V ——滴定钙、镁总量时消耗 EDTA 标准滴定溶液的体积，mL ； 2V ——测定氧化钙时消耗 EDTA 标准滴定溶液的体积，mL ； 3V ——所取试样溶液的体积，mL ；T V ——试样溶液总体积，mL ；m 1——试料的质量，g 。

氧化镁的中重金属的测定方法1. 引言1.1 背景介绍氧化镁是一种常见的无机化合物，具有重要的工业和科研价值。

在许多工业生产过程中，氧化镁被广泛应用于陶瓷、水泥、玻璃等行业。

氧化镁也被用作氧化剂、阻燃剂和填料材料。

氧化镁中常常存在着一定量的中重金属杂质，如铁、铝、锰等，这些杂质对氧化镁的性能和质量都会产生影响。

准确测定氧化镁中的中重金属含量对于保证产品质量和生产工艺的稳定性至关重要。

目前，已经有许多方法用于氧化镁中的中重金属的测定，如原子吸收光谱法、火焰原子吸收光谱法、电感耦合等离子体质谱法等。

每种方法都具有一定的优缺点，可以根据具体实验要求选择适合的方法进行测定。

本文将介绍氧化镁样品的处理方法、氧化镁的特性以及常用的中重金属测定方法，以及代表性的实验方法和常用的仪器设备。

通过对这些内容的介绍，可以更好地了解如何选择合适的方法来测定氧化镁中的中重金属含量，从而保证产品质量和生产工艺的稳定性。

2. 正文2.1 样品处理方法样品处理方法是氧化镁中重金属测定的关键步骤之一。

在进行测定前，首先需要将待测样品进行适当的处理，以保证测定结果的准确性和可靠性。

样品处理方法通常包括样品的预处理、提取和净化步骤。

对样品进行预处理是为了去除样品中可能存在的干扰物质，以减小后续测定的干扰。

预处理方法包括溶解样品、提取等步骤。

需要进行提取步骤，以将目标金属离子从样品中分离出来。

常用的提取方法包括溶剂萃取、离子交换树脂吸附等。

对提取后的溶液进行净化处理，以去除可能存在的杂质和干扰物质。

净化方法包括沉淀、过滤等操作。

在样品处理过程中，需注意控制样品的处理条件，如溶剂浓度、溶液pH值、温度等。

在处理过程中应避免样品受到外部污染或样品溶液中金属离子的损失。

样品处理方法的选择和操作对氧化镁中重金属测定的结果具有重要影响，需要根据具体情况进行合理选择和操作。

2.2 氧化镁的特性氧化镁是一种常见的金属氧化物，化学式为MgO。

它具有许多特性，其中最突出的是其高熔点和良好的抗热性。

氧化镁和氯化镁的检验方法一、氧化镁的检验方法：5%的氧化镁放置2个月活性量大概只有50%左右了，要保证沼气罐质量，必须根据氧化镁的实际活性量量进行摩尔比计算，经常调整配方。

所以，弄套化验氧化镁活性的仪器是必须的。

活性MgO的测定方法有水合法、电导法、碘吸附法、柠檬酸法等，其方法各有优、缺点，但是水合法是基础，准确度是公认的。

作为新手，这个检验方法最简便可行，我结合实用能操作的角度，把分析仪器尽量选用民用的东西代替。

检验原理：活性氧化镁在100度的温度下可以完全和水反应成氢氧化镁。

一分子MgO可以结合一分子水，生成氢氧化镁，在这一过程中氧化镁样品的重量增加了，而反应前后样品增加的量即为反应所消耗的水的重量，根据反应水的量可以计算出参加反应的活性氧化镁重量，由此得出活性氧化镁的含量：工具：一台万分之一天平（没有替代品），一台烘箱（去超市找找看），酒精炉和蒸汽发生器（可以用高压锅代替），玻璃器皿（玻璃盆子也可以代替）步骤：1，称重：称取氧化镁100克，我们叫他G1，加水（纯净水）400克，搅拌放入干净干燥的玻璃器皿。

2，把玻璃器皿用蒸汽加热到100度以上2个小时。

（新手可以把玻璃器皿放在高压锅的上层）3，把氧化镁取出放在烘干箱中烘2个小时4，称重。

这个重量我们叫他G25，用下列公式就能计算出氧化镁活性含量了。

计算公式：活性氧化镁％= {（G2－G1/0．45*W1}*100% 二，氯化镁的检验方法：对于新手来说，我觉得你只能用下列方法检验了。

原理：氯化镁中的杂质在高浓度的卤水中会结晶。

所以，好办了，配置高浓度的卤水，要35左右浓度的。

把一袋氯化镁50公斤加40公斤水充分搅拌，测波美度。

安全融化后静止2个小时。

再测波美度，看和原来测的相差有多少。

然后看结晶。

波美度相差越小，结晶越少质量越好。

注意，检测后的卤水还能用，加水调至需要的浓度就可以了。

结晶一定要丢了，那是杂质。

氧化镁的测定方法
哇塞，氧化镁可是个很重要的东西呢！那怎么来测定氧化镁呢？这可得好好讲讲。

首先，常见的测定氧化镁的方法是 EDTA 络合滴定法。

具体步骤呢，就是先准确称取一定量的样品，溶解于适量的盐酸溶液中，然后加入氯化铵缓冲溶液调节 pH 值。

接着加入铬黑 T 指示剂，用 EDTA 标准溶液进行滴定，直到溶液颜色由紫红色变为纯蓝色即为终点。

在这个过程中，可一定要注意准确称量样品，还有控制好溶液的 pH 值哦，不然结果可就不准确啦！
再来说说这个过程中的安全性和稳定性。

只要严格按照操作规程来进行，一般是非常安全的啦。

而且整个测定过程相对稳定，只要试剂没问题，操作不出错，就能得到可靠的结果呢。

那氧化镁的测定方法有啥应用场景和优势呢？这可多啦！在工业生产中，它可以用来监控产品质量，确保产品符合标准。

它的优势就在于操作相对简单，成本也不高，而且结果准确可靠呀。

就拿建筑材料行业来说吧，氧化镁的含量对产品性能有很大影响。

通过测定氧化镁的含量，企业可以及时调整生产工艺，生产出质量更好的产品。

比如有个企业之前生产的产品老是出问题，后来一检测，发现氧化镁的含量不太对，经过调整后，产品质量大大提高了，这效果多明显呀！
所以呀，氧化镁的测定方法真的很重要呢！它就像一把钥匙，能帮我们打开了解物质的大门，让我们更好地掌握和利用它们。

大家可千万不能小瞧它哦！。

氧化镁含量的测定方法和原理1. 简介说到氧化镁，咱们得先搞清楚它是什么东西。

氧化镁（MgO），就是镁和氧结合形成的化合物。

它在各种工业领域中都大显身手，比如用作耐火材料、催化剂，甚至在医药上也有一席之地。

那么，怎么测量氧化镁的含量呢？咱们今天就来聊聊几个常见的方法。

2. 经典的测定方法2.1 直接测定法最直观的方法就是直接测定法了。

基本上，你可以把样品烧成氧化镁，然后测量它的重量。

首先，把样品在高温炉里烧，这样氧化镁就会形成。

接着，把烧好的样品冷却，称重。

这时候，你得到的重量就是氧化镁的含量。

这方法虽然简单，但操作起来还是要小心，千万别让高温伤到自己。

2.2 滴定法滴定法就有点像化学实验中的“魔法”了。

首先，把样品溶解在酸里，然后用一种叫做滴定剂的液体来反应，直到反应结束为止。

这样你就可以通过消耗的滴定剂量来推算出氧化镁的含量。

这种方法相对精准，适合需要高精度的场合。

不过，滴定法需要一些实验技巧和耐心。

3. 原理剖析3.1 直接测定法的原理直接测定法的原理其实很简单，就是基于质量的变化。

你把样品烧成氧化镁后，质量变化就代表了氧化镁的含量。

这个方法不涉及复杂的化学反应，比较适合初学者。

不过，关键在于控制好烧制的温度和时间，确保样品完全转化为氧化镁，否则结果可能会有偏差。

3.2 滴定法的原理滴定法的原理就要复杂一些了。

氧化镁在酸中溶解会释放出镁离子，这些镁离子可以通过滴定剂中的试剂与之反应。

通过观察反应终点，咱们就能算出氧化镁的含量。

这个方法的关键在于选择合适的滴定剂和掌握反应的终点。

4. 实际应用了解了这些方法之后，我们就能在实际应用中灵活运用了。

例如，在生产氧化镁耐火材料时，需要保证其成分的准确性；在医药行业，也需要确保产品中氧化镁的量符合标准。

不同的场合可能会有不同的要求，选择合适的方法就显得格外重要了。

5. 总结无论是直接测定法还是滴定法，各有各的好处。

直接测定法简单直观，适合快速测量；滴定法则精确可靠，更适合需要高精度的场合。

氧化镁滴定法摘要：1.氧化镁简介2.滴定法的定义和原理3.氧化镁与滴定法的关系4.氧化镁滴定法的应用5.氧化镁滴定法的优缺点正文：一、氧化镁简介氧化镁（MgO）是一种无机化合物，具有高熔点、高硬度、高热稳定性等优点，广泛应用于耐火材料、陶瓷、玻璃等行业。

在化学实验室中，氧化镁常作为试剂用于各种化学反应和分析方法的研究。

二、滴定法的定义和原理滴定法是一种定量分析方法，主要用于测定溶液中某种物质的浓度。

其原理是利用已知浓度的试剂与待测溶液中的物质发生化学反应，根据反应的化学方程式和已知试剂的用量，推算出待测溶液中物质的浓度。

滴定法分为酸碱滴定法、络合滴定法、氧化还原滴定法等，其中氧化还原滴定法是根据氧化还原反应原理进行的一种滴定方法。

三、氧化镁与滴定法的关系氧化镁作为一种常见的无机化合物，在滴定法中有着广泛的应用。

在氧化镁的滴定分析中，常常采用氧化还原滴定法，通过氧化镁与其他物质发生氧化还原反应，从而推算出氧化镁的含量。

四、氧化镁滴定法的应用氧化镁滴定法在实际应用中有很多场景，以下是两个典型的例子：1.测定耐火材料中氧化镁含量：耐火材料中氧化镁含量是衡量其性能的重要指标，采用氧化镁滴定法可以准确测定耐火材料中氧化镁的含量，从而为生产和质量控制提供依据。

2.测定陶瓷釉料中氧化镁含量：陶瓷釉料中氧化镁的含量影响着釉料的性能，如熔点、流动性、硬度等。

因此，采用氧化镁滴定法可以有效地控制釉料中氧化镁的含量，以保证釉料的质量。

五、氧化镁滴定法的优缺点氧化镁滴定法作为一种定量分析方法，具有一定的优点，如操作简便、结果准确等。

但同时也存在一定的局限性，如对试剂的要求较高、测定范围有限等。

氧化镁的测定
B⒌１方法提要
在pH10的溶液中，以三乙醇胺、酒石酸钾钠为掩蔽剂，用酸性铬蓝K萘酚绿B 混合指示剂，用EDTA标准滴定溶液滴定。

当溶液中含钙时，测定的结果是钙镁的合量，差减法求得氧化镁的含量。

⒌２分析步骤
吸取B⒈⒈２或B⒈⒉２制备好的试样溶液25mL于400mL烧杯中，加水稀释至约200mL。

加1mL酒石酸钾钠溶液（100g／L），5mL三乙醇胺（1＋2 ），充分搅拌，然后加入25mL pH10氨- 氯化氨缓冲溶液及少许酸性铬蓝K-萘酚绿B混合指示剂，用［c（EDTA）＝0.015mol／L］EDTA标准滴定溶液滴定呈纯蓝色。

C⒌３结果表示
氧化镁的质量百分数X MgO 按式(B7)计算：
T MgO ×（V6 －V5 ）×10
X MgO ＝——————————————×
100 ............(B7)
m×1000 式中：X MgO —氧化镁的质量百分数,％;
T mgO—每毫升EDTA标准滴定溶液相当氧化镁的毫升数，mg／mL；
V5 —滴定钙时消耗的EDTA标准滴定溶液的体积，mL；
V6—滴定钙、镁合量时消耗的EDTA标准滴定溶液的体积，mL；
m—试料的质量，g。

氧化镁的测定中和滴定法步骤
精密称取供试品0.5g，精密加硫酸滴定液（0.5mol/L)30mL溶解后，加甲基橙指示液1滴，用氢氧化钠滴定液（1mol/L)滴定，根据消耗的硫酸量减去混有氧化钙应消耗的硫酸量即得供试量中氧化镁消耗的硫酸量。

读出氢氧化钠滴定液使用量，计算，每1mL硫酸滴定液（0.5 mol/L)相当于20.15mg的氧化镁或28.04mg的氧化钙。

注1：“精密称取”系指称取重量应准确至所称取重量的千分之一,“精密量取”系指量取体积的准确度应符合国家标准中对该体积移液管的精度要求。

注2：“水分测定”用烘干法，取供试品2~5g，平铺于干燥至恒重的扁形称瓶中，厚度不超过5mm，疏松供试品不超过10mm，精密称取，打开瓶盖在100~105℃干燥5小时，将瓶盖盖好，移置干燥器中，冷却30分钟，精密称定重量，再在上述温度干燥1小时，冷却，称重，至连续两次称重的差异不超过5mg为止。

根据减失的重量，计算供试品中含水量（%)。
