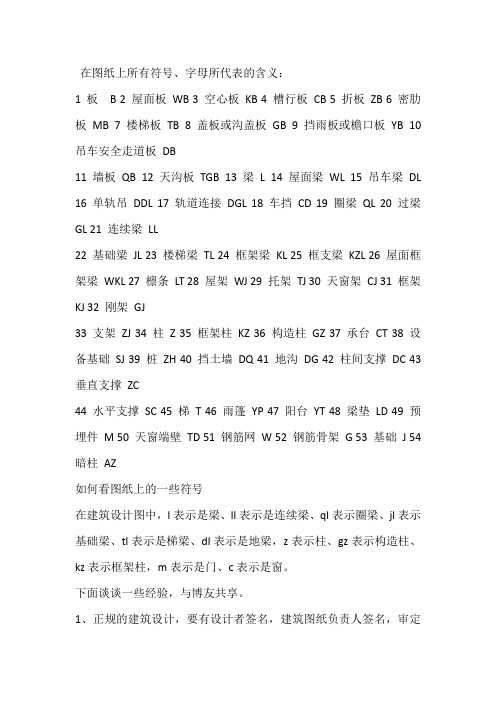

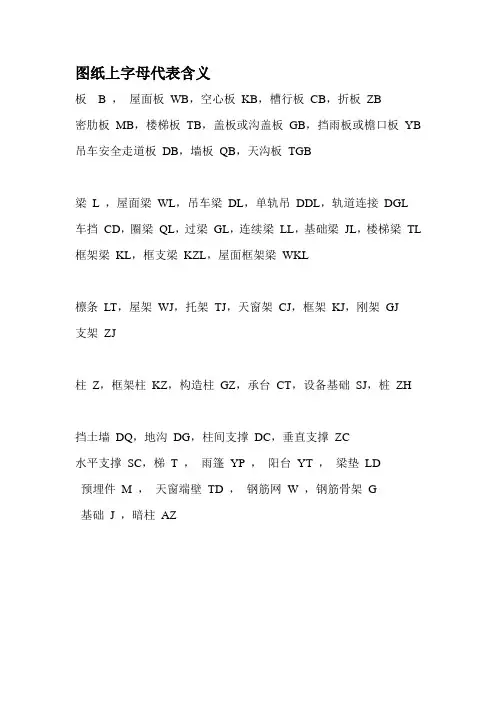

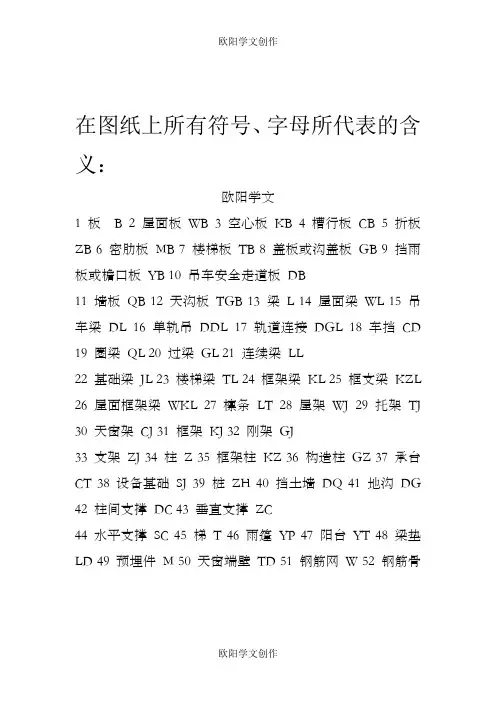

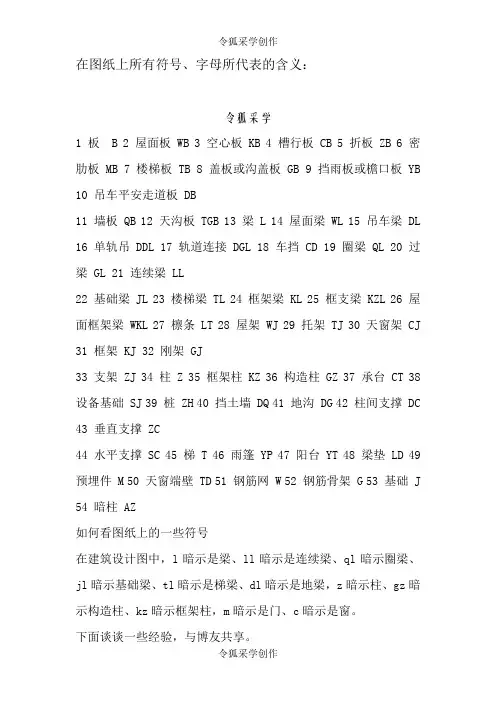

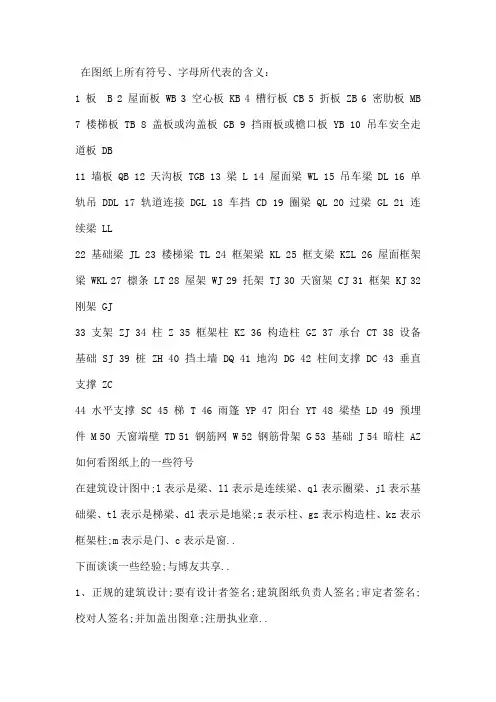

在图纸上所有符号、字母所代表的含义：
1 板 B
2 屋面板WB
3 空心板KB
4 槽行板CB
5 折板ZB
6 密肋板MB
7 楼梯板TB
8 盖板或沟盖板GB
9 挡雨板或檐口板YB
10 吊车安全走道板DB
11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL
22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ
33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC
44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ
如何看图纸上的一些符号
在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350 mm ，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度
后加上板面的厚度，因为圈梁与板面是浇筑在一起。
5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。
6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。
7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。
8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。
建筑图纸家
建筑图纸符号
一、箍筋表示方法：
⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：
⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）
⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：
⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）
⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。五、标注示例：
KL7（3）300×700 Y500×250
φ10@100/200(2) 2Φ25
N4Φ18
（-0.100）
4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□
4Φ25 2Φ25 4Φ25
300×700
N4φ10
KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
Y500×250 表示梁下加腋，宽500，高250。
N4Φ18 表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
-0.100 表示梁上皮标高。
