《建筑制图基础实训》期未考试题（试卷号：2352）班级学号姓名

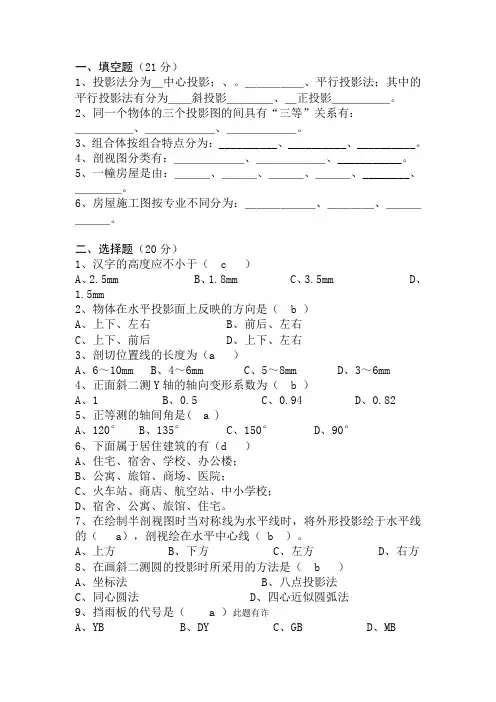

一、填空题（21分）
1、投影法分为＿＿＿＿＿＿、平行投影法；其中的平行投影法有分为＿＿＿＿＿＿、＿＿＿＿＿＿。
2、同一个物体的三个投影图的间具有“三等”关系有：
＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿。
3、组合体按组合特点分为：__________、__________、__________。
4、剖视图分类有：＿＿＿＿＿＿、＿＿＿＿＿＿、___________。
5、一幢房屋是由：＿＿＿、＿＿＿、＿＿＿、＿＿＿、________、＿＿＿＿。
6、房屋施工图按专业不同分为：＿＿＿＿＿＿、＿＿＿＿、＿＿＿＿＿＿。
二、选择题（20分）
1、汉字的高度应不小于（）
A、2.5mm
B、1.8mm
C、3.5mm
D、1.5mm
2、物体在水平投影面上反映的方向是（）
A、上下、左右
B、前后、左右
C、上下、前后
D、上下、左右
3、剖切位置线的长度为（）
A、6～10mm
B、4～6mm
C、5～8mm
D、3～6mm
4、正面斜二测Y轴的轴向变形系数为（）
A、1
B、0.5
C、0.94
D、0.82
5、正等测的轴间角是( )
A、120°
B、135°
C、150°
D、90°
6、下面属于居住建筑的有（）
A、住宅、宿舍、学校、办公楼；
B、公寓、旅馆、商场、医院；
C、火车站、商店、航空站、中小学校；
D、宿舍、公寓、旅馆、住宅。
7、在绘制半剖视图时当对称线为水平线时，将外形投影绘于水平线的（），剖视绘在水平中心线（）。
A、上方
B、下方
C、左方
D、右方
8、在画斜二测圆的投影时所采用的方法是（）
A、坐标法
B、八点投影法
C、同心圆法
D、四心近似圆弧法
9、挡雨板的代号是（）此题有诈
A、YB
B、DY
C、GB
D、MB
10、梁和柱子的保护层厚度为（）
A、15mm
B、25mm
C、35mm
D、10mm
三、作图题（59分）
1、尺寸标注（6分）
2、补全曲面体表面上点、线的三面投影（8分）
分）、根据两面视图补画第三面视图并画出正等测轴测图（315
分）、根据两面视图补画第三面视图（94
分）、读图，完成下列填空（215
层平面图。①、可判断该平面图为_____________
，并涂②、该住宅楼为砖混结构，墙体中间及转角处设____________。____________室外为面标高为____________，，黑室内地设处入口600m。大门宽沿____________外墙四周布置，为。，坡度为
15%____________
从线位轴，心线横向定体均定、③房屋的位轴线通过墙中至
____________轴位线从纵____________至____________，向定。
____________
。水，南北向总长____________④、该建筑东西向总长____________外____________。进深尺寸为____________电管理间的开间尺寸为，。墙厚度____________mm
⑤、试一一列举该图所显示的门有____________、____________；窗有____________、____________、____________；另外门连窗有MC-2。
⑥、1-1，2-2，分别为剖视图的剖切位置，在设计中，剖切位置一般选在____________的位置。
《建筑制图》试题A答案
一、填空题
1、中心投影；斜投影、正投影。
2、长对正、高平齐、宽相等。
3、切割型、叠加型、综合型。
4、全剖视图、半剖视图、局部剖视图。
5、基础、墙或柱、楼板层、楼梯、屋顶、门窗。
6、建筑施工图、结构施工图、设备施工图。
二、选择题
1、C
2、B
3、A
4、B
5、A
6、D
7、A；B
8、B 9、A 10、B
三、作图题
1、
、水泥散水、坡道-0.300 0.000 、、底、构造柱、5±
、、M-1240mm2300mm、10740mm、、3800mm、21240mmH A131～、～、、楼梯间并通过门窗洞口、C-8C-2C-1M-6、、
