现代电气控制及PLC应用技术(第三版)复习材料.

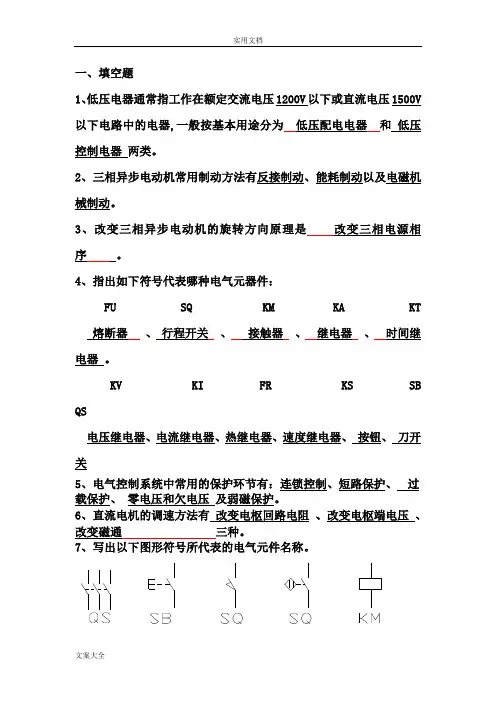

一、填空题1、低压电器通常指工作在额定交流电压1200V以下或直流电压1500V以下电路中的电器,一般按基本用途分为低压配电电器和低压控制电器两类。

2、三相异步电动机常用制动方法有反接制动、能耗制动以及电磁机械制动。

3、改变三相异步电动机的旋转方向原理是改变三相电源相序。

4、指出如下符号代表哪种电气元器件：FU SQ KM KA KT熔断器、行程开关、接触器、继电器、时间继电器。

KV KI FR KS SB QS电压继电器、电流继电器、热继电器、速度继电器、按钮、刀开关5、电气控制系统中常用的保护环节有：连锁控制、短路保护、过载保护、零电压和欠电压及弱磁保护。

6、直流电机的调速方法有改变电枢回路电阻、改变电枢端电压、改变磁通三种。

7、写出以下图形符号所代表的电气元件名称。

三极刀开关按扭常开触头行程开关常开触头接近开关常开触头接触器线圈线圈通电时通电延时断开线圈断电延时通电延时线圈断开延时线圈延时闭合常开触头常闭触头闭合的常开触头8、选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器__控制直流负载则选用______直流接触器____。

9、接触器具有低压释放的保护性能，适用于频繁操作，远距离控制强电电路。

10、接触器选用时，其主触点的额定工作电压应____大于__或_等于____负载电路的电压，主触点的额定工作电流应_等于____或__稍大于___负载电路的电流，吸引线圈的额定电压应与控制回路__电压相等___。

11、试举出两种不频繁地手动接通和分断电路的开关电器：热继电器______、__熔断器_________。

12、试举出两种主令电器：___控制按钮_____、____行程开关__。

13、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。

当电路发生__严重过载______或____短路____时，熔体熔断切断电路。

14、当接触器线圈得电时，使接触器__动合触点___闭合、___动断触点____断开。

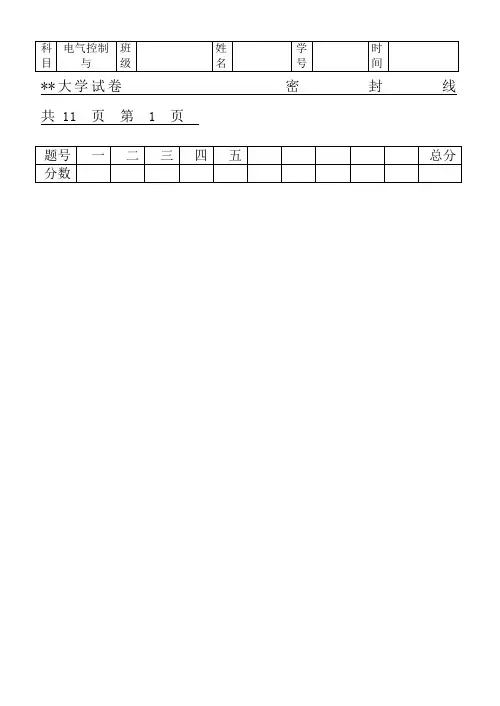

科目电气控制与班级姓名学号时间**大学试卷密封线共 11 页第 1 页题号一二三四五总分分数一、简答题（20分）1、电磁接触器主要由哪几部分组成？简述电磁接触器的工作原理。

（4分）电磁接触器一般由电磁机构、触点、灭弧装置、释放弹簧机构、支架与底座等几部分组成。

接触器根据电磁原理工作：当电磁线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引衔铁，并带动触点动作，使常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁力消失，衔铁在释放弹簧的作用下降放，使触点复原，即常开触点断开，常闭触点闭合。

2、中间继电器的作用主要有哪几个方面？（2分）(1) 当电压或电流继电器触点容量不够时，可借助中间继电器来控制，用中间继电器作为执行元件，这时中间继电器被当作一级放大器用。

(2) 当其他继电器或接触器触点数量不够时，可利用中间继电器来切换多条控制电路。

3、简述可编程序控制器（）的定义。

（3分）可编程控制器（）是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。

及其有关的外围设备都应按照易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。

4、简答系统与继电接触器系统工作原理的差别。

（4分）组成器件不同；触点数量不同；实施控制的方法不同；工作方式不同。

**大学试卷密封线共 11 页第 2 页题号一二三四五总分分数5、电气原理图中所有电器元件的可动部分通常以电器处于非激励或不工作的状态和位置的形式表示，其中常见的器件状态有哪些？（4分）1) 继电器和接触器的线圈在非激励状态。

2) 断路器和隔离开关在断开位置。

3) 零位操作的手动控制开关在零位状态，不带零位的手动控制开关在图中规定的位置。

4) 机械操作开关和按钮在非工作状态或不受力状态。

一、填空1. 低压电器是指工作在直流（1500）伏或交流（1200）伏以下的电器。

2. 低压电器按动作性质分可分（手动控制）电器和（自动控制）电器两种。

3. 触点的接触形式有（点）接触、线接触、（面）接触三种。

4. 三相笼型异步电动机的启动有（全压）启动和（降压）启动两种。

5. PLC的基本结构有（CPU）、存储器、（输入/输出单元）、电源、编程模块组成。

6. PLC的工作方式采用（周期循环）扫描方式。

7.定时器定时时间到时，其常开接点（闭合），常闭接点（断开）。

8.循环指令中，（FOR）表示循环开始，（END）表示循环结束。

1. 低压电器一般由两个部分组成，一个是（感受部分）另一个是（执行部分）。

2. 电磁式低压电器的电磁机构由（线圈）、(铁芯)和(衔铁)等组成。

3. 一般选用熔体的额定电流约等于电动机额定电流的（1.5-2.5）倍。

4. 一平方铝芯线最大可承受（6）安电流；一平方铜芯线最大可承受（8）安电流。

5. 线绕式异步电动机转子串电阻降压启动控制电路使用于（重载）的场合。

6. 接触器除通断电路外，还具有（欠压）和（失压）保护作用。

7. PLC的工作状态有两种，分别是（运行）状态和（停止）状态。

8. 被SET指令置位的继电器只能用（RST）指令才能复位。

9.加1指令的指令写法为（INCP）。

二选择（D）1. 全压启动允许的电机功率大小（）【A】5KW以上【B】5KW以下【C】10KW以上【D】10KW以下（C）2. 接触器的主要结构有电磁机构、触头系统（）及其他部件组成。

【A】动合触头【B】动断触头【C】灭弧系统【D】弹簧支架（A）3. 停止和急停按钮必须是红色；启动按钮必须是绿色；点动按钮必须是（）【A】黑色【B】灰色【C】蓝色【D】黄色（D）4. 延时断开常闭触点的图形符号是( )。

【A】【B】【C】【D】（A） 5.甲乙两个接触器，若要求甲工作后方允许乙接触器工作，则应（）。

【A】在乙接触器的线圈电路中串入甲接触器的动合触点；【B】在乙接触器的线圈电路中串入甲接触器的动断触点；【C】在甲接触器的线圈电路中串入乙接触器的动断触点；【D】在甲接触器的线圈电路中串入乙接触器的动合触点。

一、填空题1、低压电器通常指工作在额定交流电压1200V以下或直流电压1500V 以下电路中的电器,一般按基本用途分为低压配电电器和低压控制电器两类。

2、三相异步电动机常用制动方法有反接制动、能耗制动以及电磁机械制动。

3、改变三相异步电动机的旋转方向原理是改变三相电源相序。

4、指出如下符号代表哪种电气元器件：FU SQ KM KA KT 熔断器、行程开关、接触器、继电器、时间继电器。

KV KI FR KS SB QS电压继电器、电流继电器、热继电器、速度继电器、按钮、刀开关5、电气控制系统中常用的保护环节有：连锁控制、短路保护、过载保护、零电压和欠电压及弱磁保护。

6、直流电机的调速方法有改变电枢回路电阻、改变电枢端电压、通电延时线圈断开延时线圈延时闭合常开触头常闭触头闭合的常开触头8、选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器__控制直流负载则选用______直流接触器____。

9、接触器具有低压释放的保护性能，适用于频繁操作，远距离控制强电电路。

10、接触器选用时，其主触点的额定工作电压应____大于__或_等于____负载电路的电压，主触点的额定工作电流应_等于____或__稍大于___负载电路的电流，吸引线圈的额定电压应与控制回路__电压相等___。

11、试举出两种不频繁地手动接通和分断电路的开关电器：热继电器______、__熔断器_________。

12、试举出两种主令电器：___控制按钮_____、____行程开关__。

13、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。

当电路发生__严重过载______或____短路____时，熔体熔断切断电路。

14、当接触器线圈得电时，使接触器__动合触点___闭合、___动断触点____断开。

15、热继电器是利用电流的_____热效应_____及热元件热膨胀原理工作的保护电器。

它在电路中主要用作电动机的长期过载保护、断相保护、电流不平行运行及其他电气设备发热状态的控制______________。

1.低压电器通常指工作在交流50Hz额定电压1200V及以下，或直流电压1500V及以下的电路内起通断、保护、控制或调节作用的电器称为低压电器2.电磁机构由线圈、铁芯和衔铁组成，其作用是通过电磁感应原理将电磁能转换成机械能，带动触电动作，完成接通和断开电路。

3.继电器是一种根据某种输入信号的变化来接通或断开小电流（一般小于5A）控制电路，实现自动控制和保护的电器。

4.利用热继电器对连续运行的电动机实施过载及断相保护，可防止因过热而损坏电动机的绝缘材料。

5.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中6 .电动机的启动电流很大，当电动机启动时，热继电器会不会工作？为什么？答：正常情况下不会工作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。

6.空气式时间继电器如何调节延时时间？答：用螺丝刀调节进气孔气隙大小7.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。

9. 在电动机的主电路中装有熔断器，为什么还要装热继电器？装了热继电器是否可以不装熔断器？为什么？答：熔断器用于设备的短路和严重过载保护，其主要作用是短路保护。

热继电器用作电动机的过载保护。

电动机在实际运行中，经常会遇到过载的情况。

如果电动机过载不太大，时间较短，且其绕组不超过允许温升，这种过载是允许的。

但若电动机过载的时间过长，其绕组温升超过了允许值时，则将会加剧绕组绝缘老化，缩短电动机的使用寿命，严重时甚至会将电动机绕组烧毁。

10.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。

SB3、SB5 点动；SB1、SB4 长动一处为SB3点动、SB1长动、SB2停止SB2、SB6 停止一处为SB5点动、SB4长动、SB6停止11.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。

电器控制与PLC应用复习资料一、名词解释1、中间继电器是将一个输入信号变成多个输出信号或将信号放大（即增加触头容量）的继电器.2、低压隔离器是一类在电源切除之后将线路与电源明显地隔开以保障检修人员安全的手动操作电器。

3、组合开关是一种采用叠装式结构将动触头和静触头装在绝缘件内的刀开关，其层数由动触头数量决定，动触头安装在操作手柄的转轴上，随转轴旋转而改变各对触头的通断状态。

4、低压断路器是一种既有手动开关作用，又能自动进行失压和欠压、过载和短路保护的电器。

5、电器元件布置图是一种在图上绘出了所有电气设备和电器元件的技术文件。

在生产机械电器控制设备制造、安装和维修中必不可少。

6、接线图中画出设备电控系统个单元和个元器件间的接线关系，并标注出所需数据，如接线端子号、连接导线参数等，主要用于安装接线、线路检查、线路维修和故障处理，实际应用中通常与电路图和位置图一起使用。

7、PLC程序容量一般指PLC所能存放用户程序的多少。

8、PLC输入输出点数（即I/O点数）是指：9、符号地形图编程模式是指用户通过输入一些表示逻辑关系的元素图形符号来监理程序，程序在屏幕上用梯形图形式来显示的一种编程模式。

10、布尔梯形图编程模式是指用户通过输入指令的助记符（或称布尔符号）来建立程序，程序在屏幕上仍以梯形图的形式显示的编程模式。

二、填空1、分磁环使铁芯中的两部分磁通所产生的电磁吸力不会为零，从而消除了衔铁的振动和噪声。

2、触头的作用是接通或分断电路，因此要求其具有良好的接触性能，电流容量较小的银器（如接触器、继电器）常采用银质材料作触头。

3、25A以上的交流接触器装有灭弧罩，灭弧罩按其额定电压和额定电流不同分为栅片式和纵缝式两种。

4、近年来从国外引进一些交流接触器产品，有德国BBC公司的B系列、西门子公司的3TB系列、法国TE公司的LC1-D和LC2-D系列等。

5、AC2是指交流接触器的控制对象为绕线式异步电动机的启动和停止6、AC4是指交流接触器的控制对象为笼形异步电动机的启动、反接制动、反转和电动7、过电流继电器的动作电流整定范围，交流过电流继电器为110%~350%I N，直流过电流继电器为70%~300%I N。

一、填空题1、低压电器按照它的职能不同可分为( 控制电器 )和( 保护电器 )两类。

由此可知，交流接触器属于( 控制 )类电器，熔断器属于(保护 )类电器。

2、接触器可分为(交流 )和( 直流 )两类，它们都是由(电磁铁 )和( 触头 )两个主要部分组成，利用电磁铁的( 吸引力 )而动作。

接触器( 具有 )失压保护功能。

3、HZ10-100/3是( 组合 )开关的型号。

型号中“100”表示额定(电流为100A )，“3”表示( 极数 )。

4、用热继电器对电动机进行保护，其整定电流值应由( 电动机的额定电流 )来确定。

热继电器可以用来防止电动机因( 过载 )而损坏，(不能 )用来对电动机进行失压保护。

5、可以用中间继电器来( 扩大 )控制回路的数目。

中间继电器是把一个输入信号变成为(多个输出信号 )的继电器。

6、磁力启动器通常由( 接触器 )、( 热继电器 )、( 按纽 )等部分组成。

7、自动空气开关在电路发生(短路 )、( 过载 )和( 失压 )等故障时，能自动切断故障电路。

采用自动空气开关可对电动机实行(无熔断器 )保护，因而可以避免电动机因( 熔丝熔断 )而引起的故障。

8、刀开关又简称( 闸刀 )，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生( 电 )。

9、中间继电器的结构和原理和( 接触器 )相同，故也称为( 接触器式 )继电器。

其各对触头允许通过的电流是( 相同 )的，额定电流一般为( 5A )。

10、JW2型行程开关是一种具有( 双断点 )快速动作的( 微动 )开关。

11、气囊式时间继电器要调整其延时时间可改变( 进气口 )的大小，进气快则( 延时时间短 )，反之则( 延时时间长 )。

12、电流继电器的吸引线圈应( 串联 )在主电路中。

欠电流继电器在主电路通过正常工作电流时，动铁心已经被( 吸合 )，当主电路的电流( 低于 )其整定电流时，动铁心才被( 释放 )。

电流继电器的文字符号是( KA )。

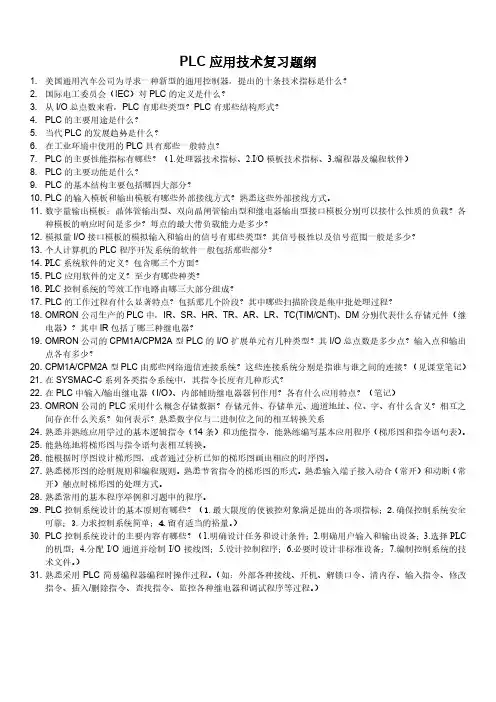

PLC应用技术复习题纲1. 美国通用汽车公司为寻求一种新型的通用控制器，提出的十条技术指标是什么？2. 国际电工委员会（IEC）对PLC的定义是什么？3. 从I/O总点数来看，PLC有那些类型？PLC有那些结构形式？4. PLC的主要用途是什么？5. 当代PLC的发展趋势是什么？6. 在工业环境中使用的PLC具有那些一般特点？7. PLC的主要性能指标有哪些？（1.处理器技术指标、2.I/O模板技术指标、3.编程器及编程软件）8. PLC的主要功能是什么？9. PLC的基本结构主要包括哪四大部分？10. PLC的输入模板和输出模板有哪些外部接线方式？熟悉这些外部接线方式。

11. 数字量输出模板：晶体管输出型、双向晶闸管输出型和继电器输出型接口模板分别可以接什么性质的负载？各种模板的响应时间是多少？每点的最大带负载能力是多少？12. 模拟量I/O接口模板的模拟输入和输出的信号有那些类型？其信号极性以及信号范围一般是多少？13. 个人计算机的PLC程序开发系统的软件一般包括那些部分？14. PLC系统软件的定义？包含哪三个方面？15. PLC应用软件的定义？至少有哪些种类？16. PLC控制系统的等效工作电路由哪三大部分组成？17. PLC的工作过程有什么显著特点？包括那几个阶段？其中哪些扫描阶段是集中批处理过程？18. OMRON公司生产的PLC中，IR、SR、HR、TR、AR、LR、TC(TIM/CNT)、DM分别代表什么存储元件（继电器）？其中IR包括了哪三种继电器？19. OMRON公司的CPM1A/CPM2A型PLC的I/O扩展单元有几种类型？其I/O总点数是多少点？输入点和输出点各有多少？20. CPM1A/CPM2A型PLC由那些网络通信连接系统？这些连接系统分别是指谁与谁之间的连接？（见课堂笔记）21. 在SYSMAC-C系列各类指令系统中，其指令长度有几种形式？22. 在PLC中输入/输出继电器（I/O）、内部辅助继电器器何作用？各有什么应用特点？（笔记）23. OMRON公司的PLC采用什么概念存储数据？存储元件、存储单元、通道地址、位、字、有什么含义？相互之间存在什么关系？如何表示？熟悉数字位与二进制位之间的相互转换关系24. 熟悉并熟练应用学过的基本逻辑指令（14条）和功能指令，能熟练编写基本应用程序（梯形图和指令语句表）。

电气控制与PLC应用技术课程总复习知识要点————————————————————————————————作者：————————————————————————————————日期：《电气控制与PLC 应用技术》课程总复习一、基本常识与概念在计算机技术中，常用的进制主要有二进制、八进制、十进制和十六进制等几种，任意进制（N 进制）数展开式的通式为：∑⨯=i i N k D )0(n n i -≤≥=之间任意整数式中，N 为计数的基数，i k 为第i 位的系数，i N 为第i 位的权（简称位权），这就是按权位展开再求和即可。

1、任意N 进制数转换为十进制将任意N 进制数按上述通式展开，再求和，就可得到该N 进制数对应的十进制数。

例1：将二进制数（1010）2转换成十进制数。

解：321021010(1010)12021202(82)(10)=⨯+⨯+⨯+⨯=+= 例2：将八进制数531.6转换成十进制数。

解：1010128)75.345(75.012432086818385)6.531(=+++=⨯+⨯+⨯+⨯=-2、十进制数转换成任意N 进制数十进制数的整数部分与小数部分转换方法不同，可将其分别转换，然后再将两部分合来即可。

（1）整数部分转换方法：除基取余法。

第一个余数为N 进制数最低位即第0位的数码D0 。

（2）小数部分转换方法：乘基取整法。

第一个整数即为N 进制小数部分中小数点后第一位的数码D-1。

例3：将十进制数12.24转换成二进制数（小数部分取4位小数的近似值）。

解:(1)整数部分12÷2=6 除基取余数0(LSD) 6÷2=3 除基取余数0 3÷2=1 除基取余数1 1÷2=0 除基取余数1(MSD) 整数部分为:1100 (2)小数部分0.24×2=0.48 乘基取整0(N-1) 0.48×2=0.96 乘基取整0 0.96×2=1.92 乘基取整10.92×2=1.84 乘基取整1（3）以上两部分全起来得：（12.24）10=(1100.0011)23、二进制数与八进制、十六进制数之间的转换（1）二进制数转换成八进制、十六进制数转换方法：从小数点开始，分别向左、向右每3位（八进制）数或每4位（十六进制）数为一组，位数不足者在最左或最右侧用0补足位数，每组分别用对应的一个八进制或十六进制数来表示。

电气控制与PLC应用技术课程总复习知识要点《电气控制与PLC 应用技术》课程总复习一、基本常识与概念在计算机技术中，常用的进制主要有二进制、八进制、十进制和十六进制等几种，任意进制（N 进制）数展开式的通式为：∑⨯=i i N k D )0(n n i -≤≥=之间任意整数式中，N 为计数的基数，i k 为第i 位的系数，i N 为第i 位的权（简称位权），这就是按权位展开再求和即可。

1、任意N 进制数转换为十进制将任意N 进制数按上述通式展开，再求和，就可得到该N 进制数对应的十进制数。

例1：将二进制数（1010）2转换成十进制数。

解：321021010(1010)12021202(82)(10)=⨯+⨯+⨯+⨯=+= 例2：将八进制数531.6转换成十进制数。

解：1010128)75.345(75.012432086818385)6.531(=+++=⨯+⨯+⨯+⨯=-2、十进制数转换成任意N 进制数 十进制数的整数部分与小数部分转换方法不同，可将其分别转换，然后再将两部分合来即可。

（1）整数部分转换方法：除基取余法。

第一个余数为N 进制数最低位即第0位的数码D0 。

（2）小数部分转换方法：乘基取整法。

第一个整数即为N 进制小数部分中小数点后第一位的数码D-1。

例3：将十进制数12.24转换成二进制数（小数部分取4位小数的近似值）。

解:(1)整数部分12÷2=6 除基取余数0(LSD)6÷2=3 除基取余数03÷2=1 除基取余数11÷2=0 除基取余数1(MSD)整数部分为:1100(2)小数部分0.24×2=0.48 乘基取整0(N-1)0.48×2=0.96 乘基取整00.96×2=1.92 乘基取整10.92×2=1.84 乘基取整1（3）以上两部分全起来得：（12.24）10=(1100.0011)23、二进制数与八进制、十六进制数之间的转换（1）二进制数转换成八进制、十六进制数转换方法：从小数点开始，分别向左、向右每3位（八进制）数或每4位（十六进制）数为一组，位数不足者在最左或最右侧用0补足位数，每组分别用对应的一个八进制或十六进制数来表示。

一、1969年DEC（美国数字设备公司）公司生产出第一台PLC。

二、PLC的定义可编程序控制器是一种数字运算操作的电子系统，专为工业环境而设计。

它采用了可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式和模拟式的输入和输出，控制各种类型机械的生产过程。

及其有关外围设备，都应按易于与工业系统联成一个整体、易于扩充其功能的原则设计。

三、PLC的特点如下：1 抗干扰能力强，可靠性高2 控制系统结构简单，通用性强3 编程方便，易于使用4 功能强大，成本低5 设计、施工、调试的周期短6 维护方便四、PLC的分类按I/O容量分小型机: I/O点数在128点以下。

中型机：点数在128~2048。

大型机：点数在2048以上。

五、PLC的工作方式PLC的工作按集中输入、集中输出，周期性循环扫描的方式进行工作的。

工作过程上电处理扫描过程出错处理六、PLC扫描过程的中心内容输入采样阶段程序执行阶段输出刷新阶段七、PLC的编程语言概述IEC61131-3梯形图、功能块图、顺序功能图、结构化文本、指令表。

八、CPU 224 有14输入／10输出CPU224XP有16输入/11输出。

CPU 226 有24输入／16输出。

九、S7-200系统扩展对输入/输出的地址空间分配规则为：（1）同类型输入或输出点的模块进行顺序编址；（2）对于数字量，输入/输出映像寄存器的单位长度为8位（1B）。

本模块高位实际位数未满8位的，未用位不能分配给I/O链的后续模块，后续模块同类地址的编排须重新从一个新的连续的字节开始。

（3）对于模拟量，输入/输出以2点或2个通道（2个字）递增方式来分配空间。

本模块只未使用的通道地址不能被同类的后续模块继续使用，后续模块同类地址的编排须重新从一个新的连续的字节开始。

十、SM0.0：始终接通；SM0.1：首次扫描为1，以后为0，常用来对程序进行初始化；SM0.5：该位提供一个周期为1秒钟的时钟脉冲，0.5秒为1，0.5秒为0；十一、定时器分类：(1)接通延时定时器TON(2)记忆接通延时定时器TONR(3)断开延时定时器TOF。

《电气控制与PLC 应用技术》课程总复习一、基本常识与概念在计算机技术中，常用的进制主要有二进制、八进制、十进制和十六进制等几种，任意进制（N 进制）数展开式的通式为：∑⨯=i i N k D )0(n n i -≤≥=之间任意整数式中，N 为计数的基数，i k 为第i 位的系数，i N 为第i 位的权（简称位权），这就是按权位展开再求和即可。

1、任意N 进制数转换为十进制将任意N 进制数按上述通式展开，再求和，就可得到该N 进制数对应的十进制数。

例1：将二进制数（1010）2转换成十进制数。

解：321021010(1010)12021202(82)(10)=⨯+⨯+⨯+⨯=+=例2：将八进制数531.6转换成十进制数。

解：1010128)75.345(75.012432086818385)6.531(=+++=⨯+⨯+⨯+⨯=-2、十进制数转换成任意N 进制数 十进制数的整数部分与小数部分转换方法不同，可将其分别转换，然后再将两部分合来即可。

（1）整数部分转换方法：除基取余法。

第一个余数为N 进制数最低位即第0位的数码D0 。

（2）小数部分转换方法：乘基取整法。

第一个整数即为N 进制小数部分中小数点后第一位的数码D-1。

例3：将十进制数12.24转换成二进制数（小数部分取4位小数的近似值）。

解:(1)整数部分12÷2=6 除基取余数0(LSD)6÷2=3 除基取余数03÷2=1 除基取余数11÷2=0 除基取余数1(MSD)整数部分为:1100(2)小数部分0.24×2=0.48 乘基取整0(N-1)0.48×2=0.96 乘基取整00.96×2=1.92 乘基取整10.92×2=1.84 乘基取整1（3）以上两部分全起来得：（12.24）10=(1100.0011)23、二进制数与八进制、十六进制数之间的转换（1）二进制数转换成八进制、十六进制数转换方法：从小数点开始，分别向左、向右每3位（八进制）数或每4位（十六进制）数为一组，位数不足者在最左或最右侧用0补足位数，每组分别用对应的一个八进制或十六进制数来表示。

1.PLC是一种工业控制计算机，它的基本结构是由______________、______________ 、存储器和组成。

2. PLC开关量输出接口按PLC内部使用的器件可以分为晶体管输出型、____________输出型和输出型。

3. PLC用户程序的完成分为______________ 、______________ 、______________三个阶段。

这三个阶段是采用______________工作方式分时完成的。

4. PLC的编程语言常用的有______________、______________和功能图语言及高级语言。

5. PLC的控制系统构成主要由输入设备、___________和____________等三部分。

1. 下列结构中，不属于PLC的基本组成结构的是（）。

A. CPUB. 输入、输出接口C. 存储器D. 定时器3. 继电接触式控制电路可以翻译成PLC的（）程序。

A. 助记符B. 梯形图C. C语言D. 汇编语言一一一一、填空题：（共7小题，每空1分，共30分））1. CPU、输入输出电路、电源；2. 继电器、晶闸管。

3. 输入采样、执行程序、输出刷新、循环扫描。

4. 梯形图、指令语言。

5. PLC、输出设备。

6. 主机；20、12、8、继电器输出型。

二、单项选择题：（共6小题，每小题3分，共18分）1、D；3、B；一、填空题1、低压电器按照它的职能不同可分为( 控制电器)和( 保护电器)交流接触器属于( 控制)( 保护)类电器。

2、接触器可分为(交流)和( 直流)(电磁铁)和( 触头)( 吸引力)而动作。

接触器( 具有)失压保护功能。

3、HZ10-100/3是( 组合)开关的型号。

型号中“100”表示额定( 电流为100A )3”表示( 极数)。

4( 电动机的额定电流)来确定。

热继电器可以用来防止电动机因( 过载)(不能)用来对电动机进行失压保护。

5、可以用中间继电器来( 扩大)控制回路的数目。
