1、配置主机名
[H3C]systemname H3C
2、配置console口密码
# 进入系统视图
# 进入AUX用户界面视图。
[H3C] user-interface aux 0
# 设置通过Console口登录交换机的用户进行Password认证。
[H3C-ui-aux0] authentication-mode password
# 设置用户的认证口令为加密方式,口令为123456
[H3C-ui-aux0] set authentication password cipher 123456
# 设置从AUX用户界面登录后可以访问的命令级别为2级
[H3C-ui-aux0] user privilege level 2
3、配置Telnet
# 进入系统视图
# 进入VTY0用户界面视图
[H3C] user-interface vty 0
# 设置通过VTY0口登录交换机的用户进行Password认证
[H3C-ui-vty0] authentication-mode password
# 设置用户的认证口令为密码方式,口令为123456
[H3C-ui-vty0] set authentication password cipher 123456
# 设置从VTY0用户界面登录后可以访问的命令级别为2级
[H3C-ui-vty0] user privilege level 2
# 设置VTY0用户界面支持Telnet协议
[H3C-ui-vty0] protocol inbound telnet
4、配置交换机VLAN 1管理地址
[H3C] interface vlan-interface 1
[H3C-VLAN-interface1] ip address 192.168.0.129 255.255.255.0
5、配置交换机网关地址
[H3C]ip route-static 0.0.0.0 0.0.0.0 192.168.0.1
6、配置Http WEB管理服务
[H3C] local-user admin # 创建http用户,用户名admin
[H3C-luser-admin] service-type telnet
[H3C-luser-admin] authorization-attribute level 3
[H3C-luser-admin] password cipher admin #设置http用户密码:admin
7、配置SNMP
[H3C]snmp-agent
[H3C]snmp-agent community read 123 #设置snmp团体名称:123,权限为只读[H3C]snmp-agent sys-info version v1 v2c # 设置snmp版本v1和v2
8、Qos端口限速
[H3C] interface gigabitethernet 1/0/1
# 配置限速参数,端口进/出速率限制为5120kbps
[H3C-GigabitEthernet1/0/1] qos lr inbound cir 5120
[H3C-GigabitEthernet1/0/1] qos lr outbound cir 5120
9、创建VLAN,VLAN号为100
[H3C] vlan 100
10、删除VLAN 100
[H3C] undo vlan 100
11、将端口加入VLAN 100
[H3C] interface GigabitEthernet 1/0/24
[H3C] port access vlan 100
12、查看VLAN
[H3C]display vlan all
13、查看端口状态
[H3C]display interface GigabitEthernet 1/0/24
14、启用端口
[H3C]interface GigabitEthernet 1/0/24
[H3C]undo shutdown
15、关闭端口
[H3C]interface GigabitEthernet 1/0/24
16、恢复出厂设置
H3C交换机配置命令 创建汇聚组link-aggregation group mode{manual / static} 加入端口Port link-aggregation group 汇聚接口配置interface Bridge-Aggregation 1 description ==TO-IDF-1== port link-type trunk undo port trunk permit vlan 1 port trunk permit vlan 21 100 (1)采用手工聚合方式 # 创建汇聚组1。 [H3C] link-aggregation group 1 mode manual # 将以太网端口Ethernet2/1/1至Ethernet2/1/3加入聚合组1。 [H3C] interface ethernet2/1/1 [H3C-Ethernet2/1/1] port link-aggregation group 1 [H3C-Ethernet2/1/1] interface ethernet2/1/2 [H3C-Ethernet2/1/2] port link-aggregation group 1 [H3C-Ethernet2/1/2] interface ethernet2/1/3
[H3C-Ethernet2/1/3] port link-aggregation group 1 # 当聚合组端口序号连续时,可以直接把多个端口聚成一组,组号由系统自行分 配。 [H3C] link-aggregation ethernet2/1/1 to ethernet2/1/3 both (2)采用静态LACP聚合方式 # 创建静态汇聚组1。 [H3C] link-aggregation group 1 mode static # 将以太网端口Ethernet2/1/1至Ethernet2/1/3加入聚合组1。 [H3C] interface ethernet2/1/1 [H3C-Ethernet2/1/1] port link-aggregation group 1 [H3C-Ethernet2/1/1] interface ethernet2/1/2 [H3C-Ethernet2/1/2] port link-aggregation group 1 [H3C-Ethernet2/1/2] interface ethernet2/1/3 [H3C-Ethernet2/1/3] port link-aggregation group 1 (3)采用动态LACP聚合方式 # 开启以太网端口Ethernet2/1/1至Ethernet2/1/3的LACP协议。 [H3C] interface ethernet2/1/1 [H3C-Ethernet2/1/1] lacp enable [H3C-Ethernet2/1/1] interface ethernet2/1/2 [H3C-Ethernet2/1/2] lacp enable [H3C-Ethernet2/1/2] interface ethernet2/1/3 [H3C-Ethernet2/1/3] lacp enable 设置以太网端口的速率speed { 10 | 100 | 1000 | 10000 | auto } 设置以太网端口连接的网线的类型mdi { across | auto | normal }
如何初始化配置H3C交换机 配置了一批H3C 3100交换机。现将配置过程中的方法总结下 1、连接配置电缆 1.1 将配置电缆的DB-9孔式插头接到要对交换机进行配置的PC的串口上; 1.2 将配置电缆的RJ-45 的一端连到交换机的Console 口上。 2、设置终端参数 2.1 打开PC,并在PC 上运行终端仿真程序(如超级终端) 2.2 设置终端参数(以Windows XP 的超级终端为例) 2.2.1 参数要求:波特率为9600,数据位为8,奇偶校验为无,停止位为1,流量控制为无 2.2.2 在超级终端属性对话框中选择【文件/属性】菜单项,进入属性窗口。点击属性窗口中的“设置”页签,进入属性设置窗口,在其中选择终端仿真为VT100,选择完成后,单击<确定>按钮。 3、起动交换机 接通交换机电源,起动交换机。 4、设置交换机名称
注:修改地址不需用undo 命令,只需重新输入ip address 命令即可用新地址替换原地址 [h3c-3100] ip address 192.168.12.12 255.255.255.0 // 修改ip 为:192.168.12.12/24 6、设置默认网关路由 如果不设置路由,交换机将不能与LAN外通信 [h3c-3100] ip route-static 0.0.0.0 255.255.255.0 192.168.12.1 // 设置192.168.12.1/24 为网关路由地址 注:修改、替换网关路由,需首先用undo 命令删除原来的路由 [h3c-3100] undo ip route-static 0.0.0.0 255.255.255.0 192.168.12.1 // 删除原有路由 [h3c-3100] ip route-static 0.0.0.0 255.255.255.0 192.168.12.254 // 设置新的网关路由 7、设置Console 用户登陆的口令认证 Console 用户有如下三种认证方式: None:不需要口令认证 Password: 需要简单的本地口令认证,包含明文(Simple)和密文(cipher) Scheme: 通过RADIUS 服务器或本地提供用户名和认证口令 配置命令如下:

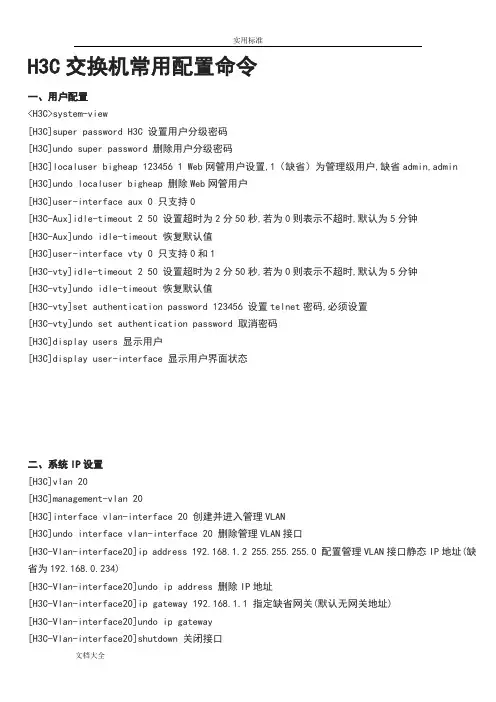

H3C交换机常用配置命令 一、用户配置
H3C交换机简单配置命令 1、配置主机名 [H3C]systemname H3C 2、配置console口密码 # 进入系统视图。
# 设置通过VTY0口登录交换机的用户进行Password认证。 [H3C-ui-vty0] authentication-mode password # 设置用户的认证口令为密码方式,口令为123456。 [H3C-ui-vty0] set authentication password cipher 123456 # 设置从VTY0用户界面登录后可以访问的命令级别为2级。 [H3C-ui-vty0] user privilege level 2 # 设置VTY0用户界面支持Telnet协议。 [H3C-ui-vty0] protocol inbound telnet 4、配置交换机VLAN 1 管理地址
H3C交换机的开局配置详述 一、通过Console口进行本地登录 说明: S3610&S5510系列以太网交换机的缺省系统名为H3C,即命令行接口的提示符为H3C。以下配置举例中的命令行提示符均以H3C为例。 a)通过Console口进行本地登录简介 通过交换机Console口进行本地登录是登录交换机的最基本的方式,也是配置 通过其他方式登录交换机的基础。S3610&S5510系列以太网交换机缺省情况下 只能通过Console口进行本地登录。 用户终端的通信参数配置要和交换机Console口的配置保持一致,才能通过 Console口登录到以太网交换机上。交换机Console口的缺省配置如下。 1.交换机Console口缺省配置 b)通过Console口登录交换机 第一步:如图1-1所示,建立本地配置环境,只需将PC机(或终端)的串口通 过配置电缆与以太网交换机的Console口连接。 PC 1-1通过Console口搭建本地配置环境 第二步:在PC机上运行终端仿真程序(如Windows 3.X的Terminal或Windows 9X/Windows 2000/Windows XP的超级终端等,以下配置以Windows XP为例),
选择与交换机相连的串口,配置终端通信参数为:波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控,如图1-2至图1-4所示。 1-2新建连接 1-3连接端口配置 1-4端口通信参数配置 第三步:以太网交换机上电,终端上显示设备自检信息,自检结束后提示用户键入回车,之后将出现命令行提示符(如
第四步:键入命令,配置以太网交换机或查看以太网交换机运行状态。需要帮 助可以随时键入“?”,具体的配置命令请参考本手册中相关模块的容。 二、配置交换机光端口、开通光链路 配置命令
H3C交换机不知道密码如何恢复出厂设置 1、开机启动,Ctrl+B进入bootrom菜单,选择恢复出厂设置 2、用com线连上电脑,用超级终端进入,然后重启电脑,看提示按ctrl+b进入bootrom模式,然后按照菜单提示删除flash中的.cfg文件,然后重启就可以了。或者进入后键入命令 reset save reboot 将Trunk端口添加到VLAN中 7.3.3将Trunk端口添加到VLAN中 Trunk端口可以允许多个VLAN通过,也就是可以加入多个VLAN,所以Trunk 端口的VLAN加入不可能是一个一个地加,而是采取批量添加的方式进行。但只能在以太网端口视图下进行配置,配置步骤如表7-11所示。
【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50~100 VLAN中。 1.
【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。
H3C 网络知识学习 H3C 网络知识学习 2011-09-22 10:38:50|分类:H3C |字号订阅 以太网端口的链路类型 Access link: 只能允许某一个vlan的untagged数据流通过。 Trunk link:允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。Hybrid link:允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。hybrid link端口可以允许多个vlan的报文发送时不携带标签,而Trunk端口只允许缺省vlan的报文发送时不携带标签。 三种类型的端口可以共存在一台设备上。 VLAN配置命令 创建vlan vlan 100 (1-4094) 删除vlan undo vlan 100 (1-4094) 在vlan中添加端口port ethernet 2/0/1 在vlan中删除端口undo port ethernet 2/0/1 将端口加入到vlan port access vlan 100 (1-4094)
H3C交换机常用步骤和命令 1.进入命令行sys 2.给交换机命名: sysname fuwuqi2 3.创建所属vlan: vlan 114 4.描述vlan 114 及分配情况: description fuwuqi2 5.把24个口划分到vlan114中: port e 1/0/1 to e 1/0/24 6.退出: quit 7.进入vlan 114: vlan 114 8.查看千兆口信息: dis int g 9.把25,26两个千兆口加到vlan 114中: port g 1/0/25 to g 1/0/26 10.退出: quit 11.进入vlan114 : int vlan 114 12.查看本接口信息dis this 13.退出quit 14.进入vlan 114虚接口下(可以配置管理地址):interface vlan-interface 114 15.配置管理地址ip address 111.115.76.98 27 16.查看信息dis this 17.退出quit 18.配置默认路由ip route-static 0.0.0.0 0.0.0.0 111.115.76.97(分别是目 的地址子网掩码网关) 19.建立一个登陆交换机的用户名local-user fuwuqi2 20.设置登陆密码password cipher fuwuqi2_2918 21.设置用户管理等级0-3,3是超级管理员authorization-attribute level 3 22.设置用“telnet”方式登陆service-type telnet 23.退出quit 24.打开telnet服务telnet server enable 25.设置0-5共6个用户可同时远程登陆user-interface vty 0 5 26.设置用户登陆方式,scheme是用户名+密码authentication-mode scheme 27.查看当前配置信息dis this 28.查看当前所有配置dis cur 29.保存配置信息save 30.查看交换机上有哪些VLAN dis vlan 31.查看各交换机端口状态及vlan情况: dis brief int 32.将某个端口加入到某个vlan中:sys Vlan 111 Port eth 1/0/1 33.查看当前各端口流量情况: dis int 34.查看交换机上mac地址:dis mac-address 物理地址 35.查看CPU占用:dis cup 36.静态IP与MAC地址绑定(不与端口绑定): sys arp static 192.168.11.204 0005-5d02-f2b3 查询:dis arp 192.168.11.204 取消:undo arp 192.168.11.204
目录 H3C以太网交换机的基本操作........................................... 错误!未定义书签。 知识准备........................................................ 错误!未定义书签。 操作目的........................................................ 错误!未定义书签。 网络拓扑........................................................ 错误!未定义书签。 配置步骤........................................................ 错误!未定义书签。 串口操作配置................................................. 错误!未定义书签。 查看配置及日志操作........................................... 错误!未定义书签。 设置密码操作................................................. 错误!未定义书签。 验证方法........................................................ 错误!未定义书签。H3C以太网交换机VLAN配置............................................. 错误!未定义书签。 知识准备........................................................ 错误!未定义书签。 操作目的........................................................ 错误!未定义书签。 操作内容........................................................ 错误!未定义书签。 设备准备........................................................ 错误!未定义书签。 拓扑............................................................ 错误!未定义书签。 配置步骤........................................................ 错误!未定义书签。 验证方法........................................................ 错误!未定义书签。H3C以太网交换机链路聚合配置......................................... 错误!未定义书签。 知识准备........................................................ 错误!未定义书签。 操作目的........................................................ 错误!未定义书签。 操作内容........................................................ 错误!未定义书签。 设备准备........................................................ 错误!未定义书签。 网络拓扑........................................................ 错误!未定义书签。 配置步骤........................................................ 错误!未定义书签。 验证方法........................................................ 错误!未定义书签。H3C以太网交换机STP配置.............................................. 错误!未定义书签。 知识准备........................................................ 错误!未定义书签。 操作目的........................................................ 错误!未定义书签。 操作内容........................................................ 错误!未定义书签。 设备准备........................................................ 错误!未定义书签。 网络拓扑........................................................ 错误!未定义书签。
H3C交换机配置命令大全 ##################################################################### H3C交换机 ##################################################################### 1、system-view 进入系统视图模式 2、sysname 为设备命名 3、display current-configuration 当前配置情况 4、language-mode Chinese|English 中英文切换 5、interface Ethernet 1/0/1 进入以太网端口视图 6、port link-type Access|Trunk|Hybrid 设置端口访问模式 7、undo shutdown 打开以太网端口 8、shutdown 关闭以太网端口 9、quit 退出当前视图模式 10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式 11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中 12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中 13、port trunk permit vlan all 允许所有的vlan通过 ##################################################################### H3C路由器 ##################################################################### 1、system-view 进入系统视图模式 2、sysname R1 为设备命名为R1 3、display ip routing-table 显示当前路由表 4、language-mode Chinese|English 中英文切换 5、interface Ethernet 0/0 进入以太网端口视图 6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码 7、undo shutdown 打开以太网端口
H3C交换机的端口配置 一、端口常用配置 1. 实验原理 1.1 交换机端口基础 随着网络技术的不断发展,需要网络互联处理的事务越来越多,为了适应网络需求,以太网技术也完成了一代又一代的技术更新。为了兼容不同的网络标准,端口技术变的尤为重要。端口技术主要包含了端口自协商、网络智能识别、流量控制、端口聚合以及端口镜像等技术,他们很好的解决了各种以太网标准互连互通存在的问题。以太网主要有三种以太网标准:标准以太网、快速以太网和千兆以太网。他们分别有不同的端口速度和工作视图。1.2 端口速率自协商 标准以太网其端口速率为固定10M。快速以太网支持的端口速率有10M、100M和自适应三种方式。千兆以太网支持的端口速率有10M、100M、1000M和自适应方式。以太网交换机支持端口速率的手工配置和自适应。缺省情况下,所有端口都是自适应工作方式,通过相互交换自协商报文进行匹配。 其匹配的结果如下表。 速率一致。其修改端口速率的配置命令为: [H3C-Ethernet0/1] speed {10|100|1000|auto} 如果两端都以固定速率工作,而工作速率不一致时,很容易出现通信故障,这种现象应该尽量避免。 1.3 端口工作视图 交换机端口有半双工和全双工两种端口视图。目前交换机可以手工配置也可以自动协商来决定端口究竟工作在何种视图。修改工作视图的配置命令为: [H3C-Ethernet0/1] duplex {auto|full|half} 1.4 端口的接口类型 目前以太网接口有MDI和MDIX两种类型。MDI称为介质相关接口,MDIX称为介质非相关接口。我们常见的以太网交换机所提供的端口都属于MDIX接口,而路由器和PC提供的都属于MDI接口。有的交换机同时支持上述两种接口,我们可以强制制定交换机端口的接口类型,其配置命令如下: [H3C-Ethernet0/1] mdi {normal| cross| auto} Normal:表示端口为MDIX接口 Cross:表示端口为MDI接口 Auto:表示端口工作在自协商视图 1.5 流量控制 由于标准以太网、快速以太网和千兆以太网混合组网,在某些网络接口不可避免的会出现流量过大的现象而产生端口阻塞。为了减轻和避免端口阻塞的产生,标准协议专门规定了解决这一问题的流量控制技术。在交换机中所有端口缺省情况下都禁用了流量控制功能。开启/关闭流量控制功能的配置命令如下: [H3C-Ethernet0/1]flow-control
1、配置主机名 [H3C]systemname H3C 2、配置console口密码 # 进入系统视图
登入交换机后默认为用户模式,系统提示符为
[SW1-GigabitEthernet0/0/0]ip add 192.168.1.1 24 [SW1-GigabitEthernet0/0/0]quit [SW1] 端口的手动开启和关闭,注意红色字体为系统提示信息 [SW1]int g0/0/0 [SW1-GigabitEthernet0/0/0]shut [SW1-GigabitEthernet0/0/0] %Aug 25 16:15:02:693 2014 SW1 IFNET/3/LINK_UPDOWN: GigabitEthernet0/0/0 link status is DOWN. %Aug 25 16:15:02:693 2014 SW1 IFNET/5/LINEPROTO_UPDOWN: Line protocol on the interface GigabitEthernet0/0/0 is DOWN. [SW1-GigabitEthernet0/0/0]undo shut [SW1-GigabitEthernet0/0/0] %Aug 25 16:15:07:498 2014 SW1 IFNET/3/LINK_UPDOWN: GigabitEthernet0/0/0 link status is UP. %Aug 25 16:15:07:498 2014 SW1 IFNET/5/LINEPROTO_UPDOWN: Line protocol on the interface GigabitEthernet0/0/0 is UP. [SW1-GigabitEthernet0/0/0] 建立聚合端口100,将e0/4/0和e0/4/1添加到聚合组100,配置聚合端口类型为trunk,指定允许通过vlan2的流量,不允许通过vlan1的流量,注意红色字体为系统提示信息 [SW1]int Bridge-Aggregation 100 [SW1-Bridge-Aggregation100]quit [SW1]int e0/4/0 [SW1-Ethernet0/4/0]port link-aggregation group 100 [SW1-Ethernet0/4/0]quit [SW1]int e0/4/1 [SW1-Ethernet0/4/1]port link-aggregation group 100 [SW1-Ethernet0/4/1]quit [SW1]int Bridge-Aggregation 100 [SW1-Bridge-Aggregation100]port link-type trunk [SW1-Bridge-Aggregation100]port trunk permit vlan 2 Please wait... Done. Configuring Ethernet0/4/0... Done. Configuring Ethernet0/4/1... Done. [SW1-Bridge-Aggregation100]undo port trunk permit vlan 1 Please wait... Done. Configuring Ethernet0/4/0... Done. Configuring Ethernet0/4/1... Done. [SW1-Bridge-Aggregation100]quit [SW1] 查看聚合端口号为100的所属物理端口,注意红色字体为系统提示信息 [SW1]dis link verb bri 100 Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
目录 (2)配置静态路由.............................................................. H3C交换机配置命令手册: 交换机端口链路类型介绍: 1. Access类型的端口只能属于1个VLAN, —般用于连接计算机的端口; 2. Trunk类型的端口可以属于多个VLAN,可以接收和发送多个VLAN的报文,一般用于交换机之间连接的端口; 3. Hybrid类型的端口可以属于多个VLAN,可以接收和发送多个VLAN的报文,可以用于交换机 之间连接,也可以用于连接用户的计算机。 认证方式为Scheme时Telnet登录方式的配置 telnet server enable
# local-user guest service-type telnet level 3 password simple 123456 # Vlan 的创建及描述 #

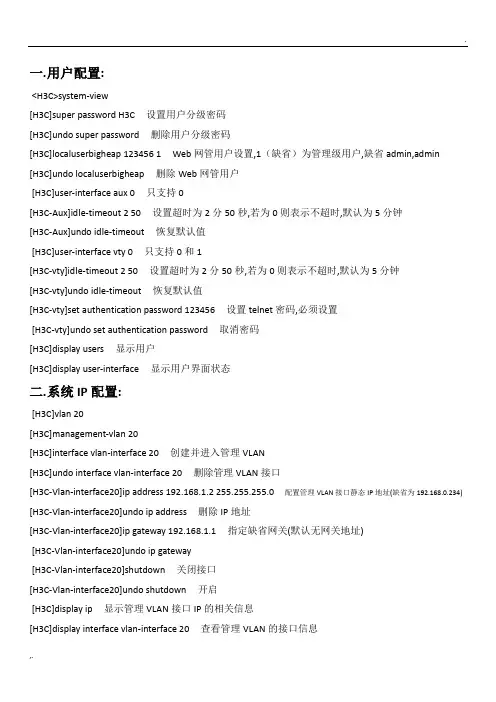

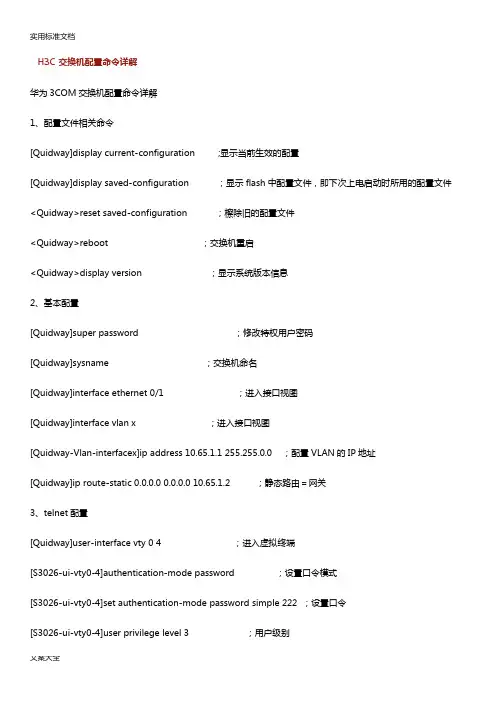

[S3600]H3C交换机配置详解 本文来源于网络,感觉比较全面,给大家分享; 一.用户配置:
