万向节和传动轴设计1.引言万向节是一种能够在不同角度传动转矩和旋转动力的机械零件,主要用于在非直线传输轴或传动系统中实现旋转传动。
传动轴则是将功率从原动机传递到负载的一种传动装置。
在机械设计中,万向节和传动轴的设计至关重要,因为它们直接决定了传输系统的力学性能和运动传动的效率。
本文将详细介绍万向节和传动轴的设计原理及其在实际工程中的应用。
2.万向节的设计原理和应用万向节的设计原理基于其能够在多个平面上旋转,如X、Y和Z轴,从而实现非常灵活的角度传输。
万向节通常由两个旋转连接部分组成,具有两个旋转轴。
其中一个旋转轴称为输入轴,另一个旋转轴称为输出轴。
两个旋转轴的交点称为万向节的中心。
通过合理设计万向节的结构,可以实现不同的角度传输和旋转。
万向节广泛应用于汽车工业、航空航天、船舶和机械制造等领域。
在万向节的设计中,需要考虑以下几个方面:1)承受的转矩:根据传动系统的需求,确定万向节需要承受的转矩大小。
这个参数将直接影响到万向节的尺寸和材料选择。
2)角度范围:确定万向节需要实现的角度传输范围。
这个参数将决定万向节的结构设计。
3)装配空间:根据实际的装配空间限制,确定万向节的尺寸和形状。
3.传动轴的设计原理和应用传动轴是将原动机的动力传递到负载的一种传动装置。
传动轴的设计原理基于承受和传递转矩的难度及传输效率的要求。
在传动轴的设计中,需要考虑以下几个方面:1)轴材料的选择:根据传动系统的要求,选择合适的轴材料。
常用的轴材料有铁、钢和铝等。
材料的强度和刚度是选择的重要考虑因素。
2)圆整度和平行度:传动轴的圆整度和平行度对传动的效率和平稳度有很大影响。
在轴的制造过程中,需要保证其圆整度和平行度的要求。
3)轴的结构设计:根据传动系统的要求,确定轴的结构设计。
包括轴的直径、轴的长度、轴的形状等。
传动轴广泛应用于各种机械传动系统中,如汽车变速器、工业机械和机床。
在设计传动轴时,需要综合考虑功率传输、转速、扭矩、材料的选择和轴的结构设计等因素,以满足传动系统的要求。
等速万向节传动轴总成结构主参数的最优化设计等速万向节传动轴总成结构主参数的最优化设计一、引言在汽车、机械设备等领域中,等速万向节传动轴总成是一种重要的传动装置,其性能对整个系统的稳定性和效率起着至关重要的作用。
对等速万向节传动轴总成的结构主参数进行最优化设计具有重要意义。
本文将对等速万向节传动轴总成的结构主参数进行深入探讨,并提出最优化设计的相关建议。
二、等速万向节传动轴总成的概述等速万向节传动轴总成是一种能够实现转动轴的等速传动和角偏差补偿的重要装置。
它通常由内套管、外套管、滚珠、保持架、密封圈等部件组成。
其中,内外套管的长度、直径,滚珠的数量和尺寸,保持架的结构等都是决定传动轴总成性能的关键参数。
三、等速万向节传动轴总成结构主参数的优化设计1. 内外套管长度和直径的优化内外套管的长度和直径直接影响着传动轴的承载能力和稳定性。
在进行最优化设计时,需要综合考虑传动轴总成的实际工作环境和使用要求,通过有限元分析等方法确定内外套管的最佳尺寸,以确保其在工作中具有良好的耐久性和稳定性。
2. 滚珠数量和尺寸的优化滚珠的数量和尺寸直接影响着传动轴的传动效率和扭矩传递能力。
在最优化设计中,需要通过仿真计算和试验验证等手段确定最佳的滚珠数量和尺寸,以实现传动轴在工作时的平稳传动和良好的功率输出。
3. 保持架结构的优化保持架作为传动轴总成中的重要部件,其结构设计对于传动轴的使用寿命和性能起着关键作用。
在最优化设计中,需要考虑保持架的材料、形状和加工工艺等因素,以确保其具有良好的刚性和耐磨性,同时尽量减小其重量和功耗。
四、个人观点和理解在进行等速万向节传动轴总成结构主参数的最优化设计时,我认为需要充分考虑传动轴总成的工作环境和使用要求,以及材料和加工工艺的实际条件。
通过综合运用计算机辅助设计、有限元分析、试验验证等方法,可以实现对传动轴总成结构主参数的科学、合理和有效的优化设计。
五、总结与回顾通过对等速万向节传动轴总成结构主参数的最优化设计进行深入探讨,我们可以得出以下结论:内外套管的长度和直径、滚珠数量和尺寸、保持架结构等参数的最优化设计,能够显著提高传动轴总成的稳定性、传动效率和使用寿命,从而为相关设备和系统的性能提升提供有力支持。
传动轴和万向节设计一、传动轴的结构传动轴是连接发动机和驱动轴的重要传动部件,其主要结构包括中心轴、连接部件和连接套管。
中心轴是传动轴的主体,其外形通常为圆柱形。
连接部件用于连接中心轴与其他传动部件,常用的连接方式有接合螺母和套筒连接。
连接套管则用于安装传动轴,起到支撑和保护的作用。
二、传动轴的设计要求传动轴作为汽车传动系统的关键零部件,其设计需要满足以下几个主要要求:1.良好的刚度和强度:传动轴在传递发动机动力的同时,还需要承受车辆行驶过程中的各种载荷。
因此,传动轴的设计需要保证足够的刚度和强度,以防止变形和断裂。
2.良好的动平衡性能:传动轴在高速旋转过程中会产生振动和不平衡力,对汽车驾驶稳定性产生不利影响。
因此,传动轴的设计需要考虑动平衡性能,采取相应的平衡措施。
3.重量轻、体积小:随着汽车动力性能和燃油经济性要求的提高,传动轴的质量也要求尽量减小,以减轻整车质量,提高燃油经济性。
4.良好的耐久性和可靠性:传动轴在汽车使用过程中会受到多种因素的影响,如冲击、杂乱加载和腐蚀等。
因此,传动轴的设计需要保证其良好的耐久性和可靠性,减少故障发生的概率。
三、万向节的结构和工作原理万向节用于连接传动轴和车轮之间,是一种能够在不同角度下实现传动的装置。
常见的万向节结构有三个球式和常角度式两种。
其中,三个球式万向节是一种可以实现任意角度传动的结构,由两个内圈、两个外圈和三个转动球组成。
常角度式万向节则适用于需要固定角度传动的场合,常用于前驱汽车。
万向节的工作原理是通过球和轴之间的球座和滚道实现传递动力。
当传动轴转动时,球会在轴上转动,通过球面与内圈、外圈的滚道接触传递动力。
相对于三个球式万向节,常角度式万向节的结构相对简单,其工作原理类似。
四、常见问题及解决方法1.传动轴产生振动:造成传动轴振动的原因有很多,可能是由于不平衡、轴材质问题或连接部件松动等原因。
解决方法可以是进行动平衡修正或更换质量较好的传动轴。

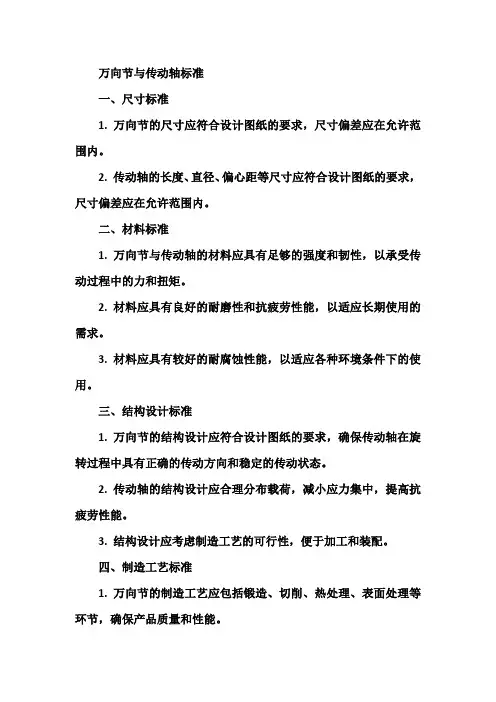

万向节与传动轴标准一、尺寸标准1. 万向节的尺寸应符合设计图纸的要求,尺寸偏差应在允许范围内。
2. 传动轴的长度、直径、偏心距等尺寸应符合设计图纸的要求,尺寸偏差应在允许范围内。
二、材料标准1. 万向节与传动轴的材料应具有足够的强度和韧性,以承受传动过程中的力和扭矩。
2. 材料应具有良好的耐磨性和抗疲劳性能,以适应长期使用的需求。
3. 材料应具有较好的耐腐蚀性能,以适应各种环境条件下的使用。
三、结构设计标准1. 万向节的结构设计应符合设计图纸的要求,确保传动轴在旋转过程中具有正确的传动方向和稳定的传动状态。
2. 传动轴的结构设计应合理分布载荷,减小应力集中,提高抗疲劳性能。
3. 结构设计应考虑制造工艺的可行性,便于加工和装配。
四、制造工艺标准1. 万向节的制造工艺应包括锻造、切削、热处理、表面处理等环节,确保产品质量和性能。
2. 传动轴的制造工艺应包括切割、锻造、切削、热处理等环节,确保产品质量和性能。
3. 制造工艺应遵循相关标准和规范,确保产品质量符合要求。
五、性能测试标准1. 万向节与传动轴的性能测试包括力学性能、动力学性能、耐久性等方面的测试。
2. 测试应在符合产品设计要求的条件下进行,以确保产品在实际使用中的性能表现。
3. 测试结果应符合相关标准和规范的要求,确保产品质量合格。
六、耐久性标准1. 万向节与传动轴的耐久性应符合设计要求,能够在规定的使用寿命内保持良好的性能。
2. 耐久性测试应包括模拟实际使用条件的长期试验,以评估产品的使用寿命。
3. 产品的耐久性应与安全性相结合考虑,以确保产品的可靠性。
七、安全性标准1. 万向节与传动轴的设计和制造应遵循相关安全标准和规范,确保产品在使用过程中的安全性。
2. 产品应配备必要的安全保护装置和警示标志,防止意外事故的发生。
3. 在产品的使用过程中,应定期进行安全检查和维护,确保产品的安全性能。
八、维护保养标准1. 万向节与传动轴的维护保养应定期进行,以确保产品长期保持良好的性能。
第四章万向节和传动轴设计一、引言万向节和传动轴是机械传动系统中重要的组成部分,它们的设计对于传动系统的正常运行和高效性能起着决定性的作用。
本章将从万向节和传动轴的基本原理、设计要点以及选材等方面进行探讨。
二、万向节的基本原理和分类万向节是将两个或多个轴相互连接并能够进行相对转动的装置。
它主要通过万向节的柔性连接来解决传动系统中因轴间相对偏斜而引起的传递不平稳、受力不均等问题。
万向节一般由内外球面、轴承和套筒等组成,常见的万向节分类有钢球万向节、十字接头万向节和常温万向节等。
钢球万向节广泛应用于工程机械和汽车等领域。
它通过钢球与内外球面的接触来实现传递扭矩,具有承载能力强、传动平稳等特点。
十字接头万向节主要应用于船舶、起重机等场合,它通过两个十字绞杆的连接来实现传递扭矩,具有承载能力大、传动效率高等特点。
而常温万向节则主要应用于高速高温场合,它通过金属软管的连接来实现传递扭矩,具有抗高温、耐腐蚀等特点。
三、万向节的设计要点(一)轴间角度设定轴间角度是万向节设计的重要参数,它直接影响万向节的传动性能。
在设计时需要根据实际需求和传动方式来确定轴间角度,通常轴间角度在5°~35°之间。
(二)轴间相对偏斜轴间相对偏斜是万向节设计中需要重点考虑的问题。
在实际应用中,轴间的相对偏斜会导致万向节产生额外的旋转变形、较大的径向力和不平稳传动等问题。
因此,在设计时需要合理控制轴间相对偏斜,通常限制在1°以内。
(三)轴向长度万向节的轴向长度是指万向节两个连接轴之间的距离。
轴向长度的设计需要考虑到传递扭矩的大小、工作环境的限制以及安装方式等因素。
四、传动轴的设计要点(一)强度和刚度传动轴的设计需要满足一定的强度和刚度要求,以保证传递扭矩时不会产生过大的变形和振动。
根据传动轴的传动功率和转速等参数,可以通过强度校核和刚度计算等方法来确定传动轴的尺寸和材料。
(二)传动性能传动轴的传动性能包括传动效率、噪声和振动等方面的考虑。

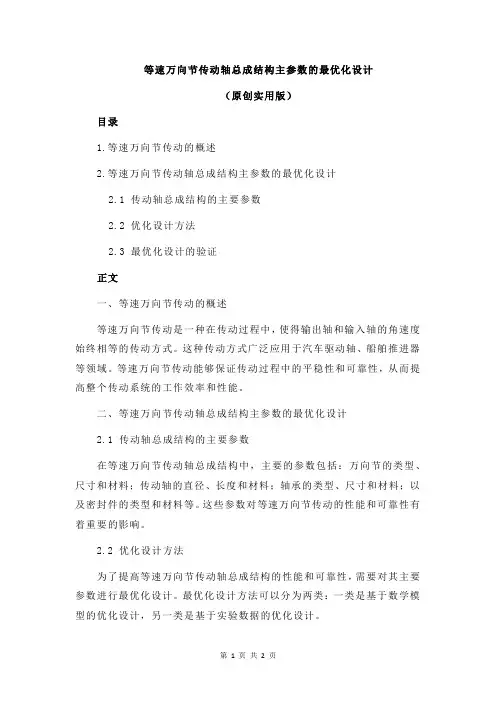

等速万向节传动轴总成结构主参数的最优化设计(原创实用版)目录1.等速万向节传动的概述2.等速万向节传动轴总成结构主参数的最优化设计2.1 传动轴总成结构的主要参数2.2 优化设计方法2.3 最优化设计的验证正文一、等速万向节传动的概述等速万向节传动是一种在传动过程中,使得输出轴和输入轴的角速度始终相等的传动方式。
这种传动方式广泛应用于汽车驱动轴、船舶推进器等领域。
等速万向节传动能够保证传动过程中的平稳性和可靠性,从而提高整个传动系统的工作效率和性能。
二、等速万向节传动轴总成结构主参数的最优化设计2.1 传动轴总成结构的主要参数在等速万向节传动轴总成结构中,主要的参数包括:万向节的类型、尺寸和材料;传动轴的直径、长度和材料;轴承的类型、尺寸和材料;以及密封件的类型和材料等。
这些参数对等速万向节传动的性能和可靠性有着重要的影响。
2.2 优化设计方法为了提高等速万向节传动轴总成结构的性能和可靠性,需要对其主要参数进行最优化设计。
最优化设计方法可以分为两类:一类是基于数学模型的优化设计,另一类是基于实验数据的优化设计。
基于数学模型的优化设计,主要是通过建立等速万向节传动轴总成结构的数学模型,然后运用数学方法和数值计算方法进行优化求解。
这种方法的优点是计算精度高,缺点是需要建立准确的数学模型,并对模型的参数进行精确的数值计算。
基于实验数据的优化设计,主要是通过进行大量的实验测试,然后运用统计方法和数据挖掘方法进行优化求解。
这种方法的优点是实验数据准确,缺点是实验过程耗费时间和资源。
2.3 最优化设计的验证最优化设计完成后,需要对其进行验证。
验证的主要方法有:模拟仿真验证、实验验证和实际应用验证。
模拟仿真验证主要是通过数学模型进行仿真实验,验证最优化设计的正确性和有效性;实验验证主要是通过实验设备进行实验测试,验证最优化设计的正确性和有效性;实际应用验证主要是通过实际应用,验证最优化设计的正确性和有效性。

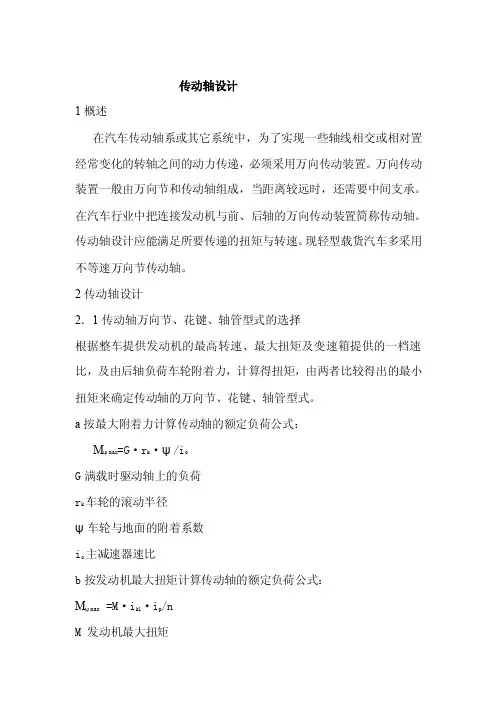

传动轴设计1概述在汽车传动轴系或其它系统中,为了实现一些轴线相交或相对置经常变化的转轴之间的动力传递,必须采用万向传动装置。
万向传动装置一般由万向节和传动轴组成,当距离较远时,还需要中间支承。
在汽车行业中把连接发动机与前、后轴的万向传动装置简称传动轴。
传动轴设计应能满足所要传递的扭矩与转速。
现轻型载货汽车多采用不等速万向节传动轴。
2传动轴设计2.1传动轴万向节、花键、轴管型式的选择根据整车提供发动机的最高转速、最大扭矩及变速箱提供的一档速比,及由后轴负荷车轮附着力,计算得扭矩,由两者比较得出的最小扭矩来确定传动轴的万向节、花键、轴管型式。
a按最大附着力计算传动轴的额定负荷公式:Mψmax=G·r k·ψ/i oG满载时驱动轴上的负荷r k车轮的滚动半径ψ车轮与地面的附着系数i o主减速器速比b按发动机最大扭矩计算传动轴的额定负荷公式:Mψmax =M·i k1·i p/nM 发动机最大扭矩i k1变速器一档速比i p 分动器低档速比n 使用分动器时的驱动轴数按《汽车传动轴总成台架试验方法》中贯定选取以上二者较小值为额定负荷。
考虑到出现最大附着力时的工况是紧急制动工况此时的载荷转移系数为μ因此实际可利用最大附着力矩:M ψmaxo = M max ·μ传动轴的试验扭矩:由汽车设计丛书《传动轴和万向节》中得知:一般总成的检查扭矩为设计扭矩的1.5-2.0倍。
传动轴设计中轴管与万向节的设计扭矩也应选取1.5-2.0倍的计算扭矩,以满足整车使用中的冲击载荷。
轴管扭转应力公式:τ=16000DM π(D 4-d 4)<[τ] =120N/ mm2D 轴管直径; d 轴管内径;M 变速箱输出最大扭矩;花键轴的扭转应力:τ=16000M πD 23<[τ] =350N/ mm 2D 2花键轴花键底径;D 2=27.667mm 。
Z 花键齿数 m 花键模数M变速箱输出最大扭矩;传动轴花键齿侧的挤压应力:δ=2×TΨ×Z×m×L×Z×m在25-50N.mm2推荐范围内Ψ各齿载荷不均系数;Z花键齿数;L花键齿的最短工作长度长度;m花键模数;2.2传动轴的临界转速计算传动轴的临界转速。
传动轴和万向节设计一、传动轴设计原理传动轴是将发动机产生的动力传递到车辆的驱动轮上的一个重要部件。
其主要功能是在发动机和驱动轮之间传递扭矩,并且能够适应车辆悬挂系统的运动。
传动轴一般采用圆柱形或者扁平形的结构,其内部有若干根同轴排列的精密钢管。
在正常情况下,传动轴的转速较低,承受的扭矩相对较小,所以设计上一般使用空心结构,以减轻重量,并提高整车的燃油经济性。
在传动轴的设计过程中,需要考虑以下几个方面:1.强度设计:传动轴在传递高扭矩时需要具备足够的弯曲强度和抗扭强度,以防止其发生破坏。
强度设计一般采用有限元分析方法,考虑材料的强度和结构的几何形状,以确保传动轴的可靠性。
2.动平衡设计:传动轴在旋转时会产生一定的离心力,为了避免引起车辆的振动和噪音问题,需要进行动平衡设计。
动平衡主要通过改变传动轴的结构和通过在不平衡部位安装平衡块的方式来实现。
3.转向角度设计:传动轴需要能够适应车辆悬挂系统的运动,所以需要根据车辆的悬挂行程和转向角度来设计传动轴的长度和角度。
过大的转向角度会造成传动轴的变形和断裂,过小的转向角度则会影响车辆的灵活性。
二、万向节设计原理万向节是传动轴和车轮之间连接的关键部件,其主要功能是实现传动轴与驱动轮间的角度传递,并在转向时能够适应轮胎的转向角度。
万向节一般由内球和外球组成,内球有两个半球形的凹槽,外球有两个凸槽,内外球通过一个钢球来连接。
当传动轴发生转动时,内外球可以相对转动,以适应车轮的角度变化。
在万向节的设计中,需要考虑以下几个因素:1.角度传递:万向节需要能够在不同角度下传递扭矩,并且保持稳定的工作状态。
在设计中需要注意内外球的形状和尺寸,以确保扭矩的传递效果和稳定性。
2.脱落力设计:万向节在工作过程中会产生较高的脱落力,为了保证其可靠性,需要进行脱落力分析和设计。
一般采用优化设计或者增加连接脱落力的结构,以确保万向节在承受高负荷时不发生脱落。
3.寿命设计:万向节在工作过程中会产生较大的摩擦和磨损,所以需要进行寿命设计。
中型货车万向节与传动轴设计中型货车的万向节和传动轴是非常重要的组成部分,对于车辆的传动效率和操控性能起着至关重要的作用。
下面将就中型货车的万向节和传动轴设计进行详细介绍,以便更好地了解其结构和功能。
首先,我们先介绍一下中型货车的万向节。
万向节是连接传动轴和驱动轮的关键部件,主要用于传递动力和承受转向时轮胎的旋转力矩。
它的主要作用是在传动过程中具有一定的弹性,能够使驱动轮在转弯或不同地形下保持良好的接地性,从而提高车辆的操控性和稳定性。
中型货车的万向节通常采用球笼式结构。
这种结构由两个球笼、两根轴和一根传动轴组成,其中传动轴连接发动机和驱动桥,球笼连接传动轴和驱动轮。
球笼内部有一组小球,可以在多个方向上转动,从而实现传动轴对驱动轮的连续传动,同时又能承受车辆转弯时的挠曲变形和扭转力矩。
在设计中型货车的万向节时,需要考虑以下几个因素:1.载荷能力:万向节需要能够承受车辆的动力和转向的载荷。
因此,在材料和结构上需要具有足够的强度和刚度,以确保万向节的正常运行和长期使用。
2.耐久性:中型货车通常需要长时间高强度运行,因此要求万向节能够保持良好的耐久性和可靠性。
在设计中需要充分考虑材料的选择和万向节的结构设计,以提高其寿命和抗疲劳能力。
3.润滑系统:万向节的正确润滑是确保其正常运行的关键。
通常采用润滑脂来减少运动部件的磨损和摩擦,并降低噪音和振动。
需要注意的是,润滑系统的设计要考虑到油脂的选用、供给方式和检测装置等。
接下来我们来介绍传动轴的设计。
传动轴是用于驱动车轮的关键部件,主要作用是将发动机的动力传递给车轮,同时承受车轮的旋转力矩和扭矩。
中型货车的传动轴通常采用辊花传动轴。
辊花传动轴是由多段圆柱体组成的,每段都有一个花键和一个齿槽,通过花键和齿槽之间的啮合来传递动力。
这种结构可以有效地减小传动轴的弯曲和螺旋方向的扭矩,提高传动效率和传动质量。
在设计中型货车的传动轴时,需要考虑以下几个因素:1.强度和刚度:传动轴需要能够承受车辆的动力和转向力矩,因此需要具有足够的强度和刚度。
传动轴两端万向节叉应在同一平面
传动轴两端的万向节叉应该在同一平面上,这是非常重要的。
这种设计可以确保传动轴在旋转时保持平衡和稳定,从而减少振动
和噪音。
如果万向节叉不在同一平面上,就会导致传动轴在运转时
产生不必要的偏离和不稳定,这可能会导致传动系统的故障和损坏。
从工程角度来看,传动轴两端的万向节叉在同一平面上可以最
大程度地减少传动系统的不平衡和不对称性。
这有助于提高传动效率,延长传动轴的使用寿命,并且降低维护成本。
此外,这种设计
还有助于减少车辆在行驶时的振动和噪音,提高乘坐舒适度。
另外,从安全角度来看,传动轴两端的万向节叉在同一平面上
也是至关重要的。
不平衡的传动系统可能会导致车辆在行驶时出现
不稳定情况,甚至造成严重事故。
因此,确保万向节叉在同一平面
上可以提高车辆的稳定性和安全性。
总的来说,传动轴两端的万向节叉应在同一平面上是非常重要的,这不仅涉及到传动系统的性能和稳定性,还关乎到车辆的安全
性和乘坐舒适度。
因此,在设计和安装传动系统时,务必要确保万
向节叉在同一平面上,以充分发挥传动系统的性能和安全性。
目录(一)传动轴与十字轴万向节设计1.1结构方案选择 (03)1.2计算传动轴载荷 (03)1.3传动轴强度校核 (04)1.4十字轴万向节设计 (04)1.5传动轴转速校核及安全系数 (06)1.6参考文献 (08)(二)半承载式城市客车总体设计2客车主要数据 (08)2.1尺寸参数 (08)2.2质量参数 (09)2.3发动机技术参数 (09)2.4底盘参数 (10)2.5传动系的传动比 (10)3.1发动机使用外特性 (11)3.2车轮滚动半径 (11)3.3滚动阻力系数f (11)3.4空气阻力系数和空气阻力 (11)3.5机械效率 (11)3.6计算动力因数 (12)3.7确定最高车速 (15)3.8确定最大爬坡度 (15)3.9确定加速时间 (16)4燃油经济性计算 (16)5制动性能计算 (17)……………………………………… .17 5.1最大减速度jm ax5.2制动距离S (17) (17)5.3上坡路上的驻坡坡度im ax1 (18)5.4下坡路上的驻坡坡度i2m ax6稳定性计算 (18)6.1纵向倾覆坡度 (18)第一部分1.传动轴与十字轴万向节设计要求1.1 结构方案选择十字轴万向节结构简单,强度高,耐久性好,传动效率高,生产成本低,但所连接的两轴夹角不宜太大。
当夹角增加时,万向节中的滚针轴承寿命将下降。
普通的十字轴式万向节主要由主动叉,从动叉,十字轴,滚针轴承及轴向定位件和橡胶封件等组成。
1.2 计算传动轴载荷由于发动机前置后驱,根据表4-1,位置采用:用于变速器与驱动桥之间①按发动机最大转矩和一档传动比来确定T se1=k d T emax ki1i fη/nT ss1= G2 m’2φr r/ i0i mηm根据富利卡2.0数据,发动机最大转矩T emax=156Nm驱动桥数n=1,发动机到万向传动轴之间的传动效率η=0.85,液力变矩器变矩系数k={(k0 -1)/2}+1=1.615,满载状态下一个驱动桥上的静载荷G2=65%m a g=0.65*1970*9.8=12548.9N,发动机最大加速度的后轴转移系数m’2=1.3,轮胎与路面间的附着系数φ=0.85,车轮滚动半径r r=0.35,主减速器从动齿轮到车轮之间传动比i m=1,主减速器主动齿轮到车轮之间传动效率ηm=η发动机η离合器=0.9*0.85=0.765,因为0.195 m a g/T emax>16,f j=0,所以猛接离合器所产生的动载系数k d=1,主减速比i0=4.5所以:T se1=k d T emax ki1i fη/n=1*1561.615*4.5*1*0.851=963.671NT ss1= G2 m’2φr r/ i0i mηm=12548.9*1.3*0.85*0.354.5*1*0.765=1409.814N∵T1=min{ T se1, T ss1} ∴T1= T se1=963.671N1.3 传动轴强度校核按扭转强度条件τT=T/W T≈9550000Pn0.2D c3(1-(d c/D c )4)≤[τT]式中,τT为扭转切应力,取轴的转速n=4500r/min,轴传递的功率P=65kw,D c=60mm,d c=81mm分别为传动轴的外内直径,根据机械设计表15-3得[τT]为15-25 Mpa∴τT=9550000×6545000.2×603(1-(5260)4)=7.266 Mpa<[τT]故传动轴的强度符合要求1.4 十字轴万向节设计①设作用于十字轴轴颈中点的力为F,则F= T1/2rcosα=963.6712×65.5×10-3×cos8°=7428.561N②十字轴轴颈根部的弯曲应力σw和切应力τ应满足σw=32d1Fsπ(d14-d42)≤[σw]τ=4Fπ(d21-d22)≤[τ]式中,取十字轴轴颈直径d1=38.2mm,十字轴油道孔直径d2=10mm,合力F作用线到轴颈根部的距离s=14mm,[σw]为弯曲应力的许用值,为250-350Mpa,[τ]为切应力的许用值,为80-120 Mpa∴σw=32d1Fsπ(d14-d42)=32×38.2×10-3×7428.561×14×10-3π[(38.2×10-3)4-(10×10-3)4]=19.094 Mpa<[σw]τ=4Fπ(d21-d22)=4×7428.561π[(38.2×10-3)2-(10×10-3)2=6.959 Mpa<[τ]故十字轴轴颈根部的弯曲应力和切应力满足校核条件③十字轴滚针的接触应力应满足σj=272(1d1+1d0)F nL b≤[σj]式中,取滚针直径d 0=3mm ,滚针工作长度L b =27mm ,在合力F 作用下一个滚针所受的最大载荷F n =4.6F iZ=4.6×7428.5611×44=776.622N,当滚针和十字轴轴颈表面硬度在58HRC 以上时,许用接触应力[σj ]为3000-3200 Mpa∴σj =272(1d 1+1d 0)F n L b =272[1(38.2×10-3)+1(3×10-3)]×776.62227×10-3 =0.875 Mpa<[σj ]故十字轴滚针轴承的接触应力校核满足④ 万向节叉与十字轴组成连接支承,在力F 作用下产生支承反力,在与十字轴轴孔中心线成45°的截面处,万向节叉承受弯曲和扭转载荷,其弯曲应力σw和扭应力τb 应满足σw =Fe/W ≤[σw ]τb =Fa/W t ≤[τb ]式中,取a=40mm,e=80mm,b=35mm,h=70mm,取k=0.246,W=bh 2/6, W t =khb 2,弯曲应力的许用值[σw ]为50-80Mpa ,扭应力的许用值[τb ]为80-160 Mpa∴σw =Fe/W=7428.561×80×10-335×10-3×(70×10-3)26=20.791 Mpa< [σw ]τb =Fa/W t =7428.56×40×10-30.246×70×10-3×(35×10-3)2=14.086 Mpa<[τb ]故万向节叉承受弯曲和扭转载荷校核满足要求⑤ 十字轴万向节的传动效率与两轴的轴间夹角α,十字轴的支承结构和材料,加工和装配精度以及润滑条件等有关。
当α≤25°时,可按下式计算(取α=15°)η0=1-f (d 1r )2tan απ=1-0.07(38.265.5)2tan15°π=99.30%1.5 传动轴转速校核及安全系数①传动轴的临界转速为n k=1.2×108D c2+d2c L c2式中,取传动轴的支承长度L c=1.5m, d c=70mm, D c=90mm分别为传动轴轴管的内外直径, n max=4500 r/min∴n k=1.2×108×902+70215002=6080.933 r/min在设计传动轴时,取安全系数K= n k/n max=1.2-2.0∴K= n k/n max=6080.9334500=1.351故符合要求②传动轴轴管断面尺寸除应满足临界转速要求以外,还应保证有足够的扭转强度。
