变电运行基础知识概述

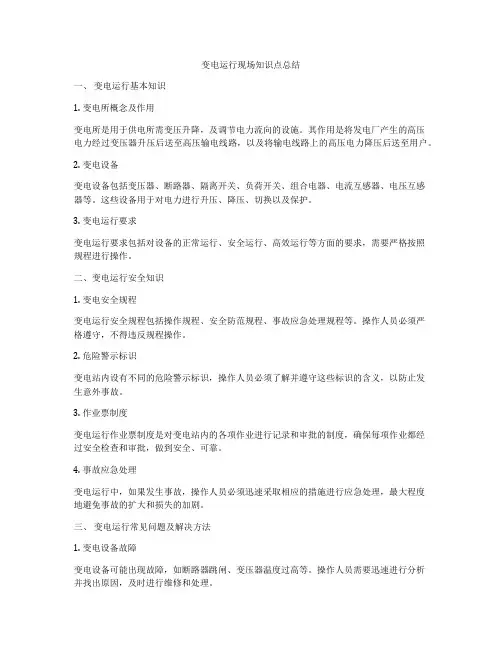

变电运行现场知识点总结一、变电运行基本知识1. 变电所概念及作用变电所是用于供电所需变压升降，及调节电力流向的设施。

其作用是将发电厂产生的高压电力经过变压器升压后送至高压输电线路，以及将输电线路上的高压电力降压后送至用户。

2. 变电设备变电设备包括变压器、断路器、隔离开关、负荷开关、组合电器、电流互感器、电压互感器等。

这些设备用于对电力进行升压、降压、切换以及保护。

3. 变电运行要求变电运行要求包括对设备的正常运行、安全运行、高效运行等方面的要求，需要严格按照规程进行操作。

二、变电运行安全知识1. 变电安全规程变电运行安全规程包括操作规程、安全防范规程、事故应急处理规程等。

操作人员必须严格遵守，不得违反规程操作。

2. 危险警示标识变电站内设有不同的危险警示标识，操作人员必须了解并遵守这些标识的含义，以防止发生意外事故。

3. 作业票制度变电运行作业票制度是对变电站内的各项作业进行记录和审批的制度，确保每项作业都经过安全检查和审批，做到安全、可靠。

4. 事故应急处理变电运行中，如果发生事故，操作人员必须迅速采取相应的措施进行应急处理，最大程度地避免事故的扩大和损失的加剧。

三、变电运行常见问题及解决方法1. 变电设备故障变电设备可能出现故障，如断路器跳闸、变压器温度过高等。

操作人员需要迅速进行分析并找出原因，及时进行维修和处理。

2. 变电站运行异常变电站内可能出现运行异常情况，如电力负荷不平衡、功率因数偏低等。

需要进行调整和优化，确保电力运行稳定、高效。

3. 安全隐患排查变电运行中，要定期对各项设备进行安全隐患排查，如设备是否老化、设备是否存在漏电等问题，及时进行维护和处理。

四、变电运行环境知识1. 气候条件变电所处的气候条件对变电站的运行有一定影响，如高温、低温、高湿、大风等天气条件可能给变电站带来一定影响，需要加强变电站设备的检查和维护。

2. 地理环境变电站的地理环境也对其运行有一定影响，如地震、洪水、地质灾害等，都可能导致变电设备的受损，需要采取相应的防护措施。

电力系统变电站复习知识点总结
1. 变电站的定义
变电站是电力系统中起着将高压电能变换为低压电能或反之的重要设备，通常由变压器、开关设备和保护设备等组成。

2. 变压器的作用
变压器是变电站中的核心设备，其作用是将高压电能转变为低压电能，或将低压电能转变为高压电能，以适应不同电力需求和输电距离。

3. 开关设备的作用
开关设备用于控制电力系统中的电流流向和电能传输路径。

常用的开关设备包括断路器、隔离开关和负荷开关。

4. 保护设备的作用
保护设备用于保护电力系统设备和人员安全。

常见的保护设备包括过流保护装置、差动保护装置和接地保护装置。

5. 变电站的分类
根据用途和规模的不同，变电站可以分为变电所、变电站和变
电工区。

变电站也可以按照电源形式分类，如输电、发电和配电变
电站。

6. 变电站的运行管理
变电站的运行管理包括设备运行监测、巡视检查和定期维护等。

运行管理的好坏直接影响到电力系统的安全运行和可靠供电。

以上是对电力系统变电站复知识点的简要总结，希望对你的复
有所帮助。

如需更加详细的内容，请参考相关教材或资料。

> 注意：本文档内容仅供参考，如有不准确之处，请以可靠资
料为准。

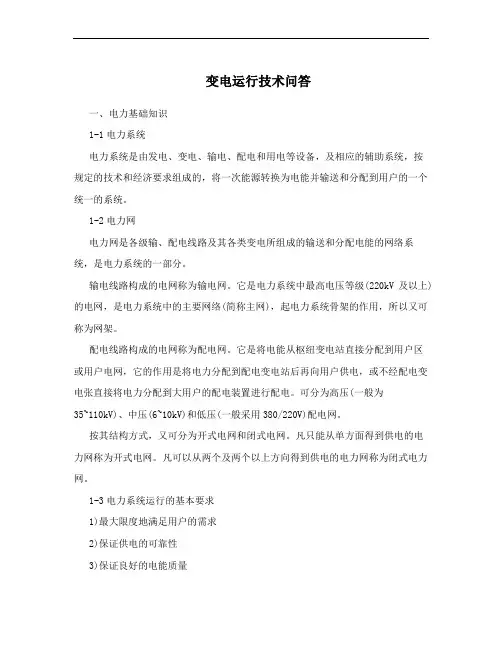

变电运行技术问答一、电力基础知识1-1电力系统电力系统是由发电、变电、输电、配电和用电等设备，及相应的辅助系统，按规定的技术和经济要求组成的，将一次能源转换为电能并输送和分配到用户的一个统一的系统。

1-2电力网电力网是各级输、配电线路及其各类变电所组成的输送和分配电能的网络系统，是电力系统的一部分。

输电线路构成的电网称为输电网。

它是电力系统中最高电压等级(220kV及以上)的电网，是电力系统中的主要网络(简称主网)，起电力系统骨架的作用，所以又可称为网架。

配电线路构成的电网称为配电网。

它是将电能从枢纽变电站直接分配到用户区或用户电网，它的作用是将电力分配到配电变电站后再向用户供电，或不经配电变电张直接将电力分配到大用户的配电装置进行配电。

可分为高压(一般为35~110kV)、中压(6~10kV)和低压(一般采用380/220V)配电网。

按其结构方式，又可分为开式电网和闭式电网。

凡只能从单方面得到供电的电力网称为开式电网。

凡可以从两个及两个以上方向得到供电的电力网称为闭式电力网。

1-3电力系统运行的基本要求1)最大限度地满足用户的需求2)保证供电的可靠性3)保证良好的电能质量4)努力提高电力系统运行的经济性1-4电力负荷及分类各用电部门(用户)所取用的功率统称为电力负荷。

分类:1) 按物理性能可分为有功负荷和无功负荷两大类。

2) 按电能的生产、供给和销售过程可分为发电负荷、供电负荷和用电负荷。

3) 按用电性质和所属行业可分为国民经济行业用电和居民生活用电。

4) 按负荷在电力系统中的分布可分为变电所负荷、分区负荷及前系统负荷。

5) 按时间可分为年、月、周、日负荷6) 按负荷的重要性可分为重要负荷和一般负荷。

1-5建立统一的联合电力系统的优点1)增大系统容量，减少备用容量2)错峰，降低总的最大负荷，减少新装机容量3)可装高参数大容量机组4)可实现水电、火电联合开发和联合运行，充分发挥水电资源和水电调峰的作用 5)发生故障时，便于各地区间出力的相互支援1-6电力系统为何要配备一定数量的备用容量,为了确保电力系统的发电设备能定期检修及机组发生事故时不至于对用户停电，并满足国民经济发展的需要，在系统规划设计时应使电力系统的装机容量大于最高负荷15%~20%，即配备一定数量的备用容量。

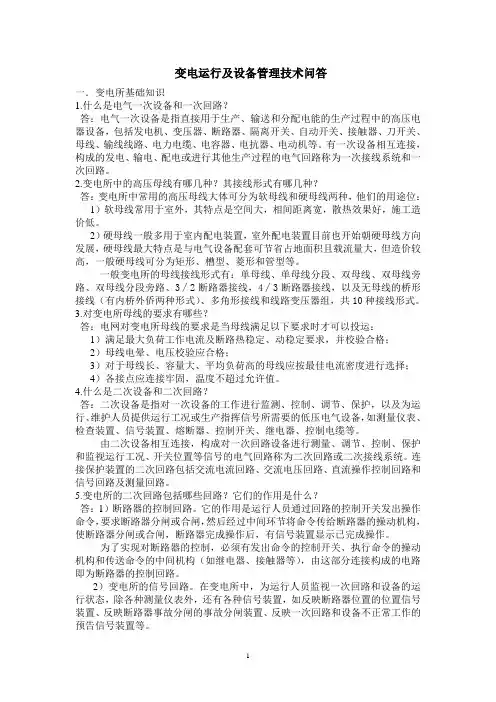

变电运行及设备管理技术问答一．变电所基础知识1.什么是电气一次设备和一次回路？答：电气一次设备是指直接用于生产、输送和分配电能的生产过程中的高压电器设备，包括发电机、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输线线路、电力电缆、电容器、电抗器、电动机等。

有一次设备相互连接，构成的发电、输电、配电或进行其他生产过程的电气回路称为一次接线系统和一次回路。

2.变电所中的高压母线有哪几种？其接线形式有哪几种？答：变电所中常用的高压母线大体可分为软母线和硬母线两种，他们的用途位：1）软母线常用于室外，其特点是空间大，相间距离宽，散热效果好，施工造价低。

2）硬母线一般多用于室内配电装置，室外配电装置目前也开始朝硬母线方向发展，硬母线最大特点是与电气设备配套可节省占地面积且载流量大，但造价较高，一般硬母线可分为矩形、槽型、菱形和管型等。

一般变电所的母线接线形式有：单母线、单母线分段、双母线、双母线旁路、双母线分段旁路、3∕2断路器接线，4∕3断路器接线，以及无母线的桥形接线（有内桥外侨两种形式）、多角形接线和线路变压器组，共10种接线形式。

3.对变电所母线的要求有哪些？答：电网对变电所母线的要求是当母线满足以下要求时才可以投运：1）满足最大负荷工作电流及断路热稳定、动稳定要求，并校验合格；2）母线电晕、电压校验应合格；3）对于母线长、容量大、平均负荷高的母线应按最佳电流密度进行选择；4）各接点应连接牢固，温度不超过允许值。

4.什么是二次设备和二次回路？答：二次设备是指对一次设备的工作进行监测、控制、调节、保护，以及为运行、维护人员提供运行工况或生产指挥信号所需要的低压电气设备，如测量仪表、检查装置、信号装置、熔断器、控制开关、继电器、控制电缆等。

由二次设备相互连接，构成对一次回路设备进行测量、调节、控制、保护和监视运行工况、开关位置等信号的电气回路称为二次回路或二次接线系统。

连接保护装置的二次回路包括交流电流回路、交流电压回路、直流操作控制回路和信号回路及测量回路。

变电运行基础知识-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN变电运行基础知识1、在电气设备上工作，保证安全的主要技术措施有哪些答：停电、验电、装设接地线、悬挂标示牌和装设遮拦等安全措施。

2、在电气设备上工作，保证安全的组织措施是什么答：变配电所的停送电和检修必须严格管理，有严密的管理制度作为安全保证，保证安全的组织措施是各种安全工作制度，最主要的有工作票制度，操作票制度，工作许可制度，工作监护制度，工作间断、转移、终结制度。

3、红绿灯的作用答：（1）红灯亮，表示断路器运行状态，监视跳闸回路的完整性，反应开关在合闸位置。

（2）绿灯亮，表示断路器备用状态，监视合闸回路的完整性，反应开关在跳闸位置。

4、变电所突然停电如何处理答：首先要准确地判断是变电所停电还是电业局停电，观察60kv电压表，电流表无指示，变压器无声音是电业局停电，立即向电调汇报，将受电柜操作手柄打到分位，依次将馈出回路的操作手柄打到分位。

5、变压器的保护有几种答：（1）差动保护，作用于跳闸，警铃，警笛都响（2）瓦斯保护，作用于跳闸，警铃警笛都响。

（3）过流保护，作用于跳闸，警铃警笛都响。

（4）温度保护，作用于信号，警铃响。

（5）速断保护，作用于跳闸，警铃，警笛都响。

（6）过负荷保护，作用于信号，警铃响。

6、变压器的工作原理：答：电源侧称一次绕组，负载侧称二次绕组，当交流电压U1加到一次绕组后，交流I1流入该绕组，并产生励磁作用，在铁芯中产生交变磁通，这个磁通不仅穿过一次绕组，同时也穿过二次绕组，分别在两个绕组中产生感应电动势E1和E2，这时，如果二次绕组与外电路和负载接通，便有电流I2流入负载，于是就有电能输出。

7、摇表的使用答：（1）验电（2）放电（3）选表（4）校表，先将摇表摇起来，指针指向“00”，然后将两端短接指向“0”。

摇表的速度每分钟120下。

（5）先拆导体端，拆完后停止摇表。

（6）最后给导体放电。

浅谈电气工程的变电运行电气工程中，变电运行是其中一个重要的领域，它涉及到电力系统的分配、变换和传输等方面，以确保电网的稳定性和可靠性，同时保障了每个用电者的用电需求。

在本文中，我们将对此展开深入探讨。

一、变电运行的基础知识变电是指交流电网中将高压电能通过变压器变成低压电能并进行分配的电力系统组成部分。

变电站是实现这个功能的重要场所，其主要任务是将电压变换到适合设备使用的水平，以及合理地配电，以保障电力系统的正常运行。

变电站通常由变压器、开关设备、保护装置、控制设备和电缆等组成。

在电气工程中，变电站的运行管理非常重要，其运行状况的好坏直接关系到电力系统的正常运行和安全。

变电站的运行主要分为两大方面：运行管理和设备维护。

二、变电运行的管理1. 运行监控对于变电站的正常运行，需要进行实时监控，以了解其运行状况和异常情况。

通过监控得到的信息，可以及时发现问题，并采取相应的措施进行处理。

常见的监控手段有视觉监控和数据监控两种。

在视觉监控方面，通常列举变压器箱的仪表、风扇等运行状况，例如温度、电流、电压和各项表现等，将数据进行整合和分析。

在数据监控方面，将变电运行的数据进行采集和处理。

通过数据分析，可以更好地了解其运行状态，如决定变压器的负载极限、合理分配负荷等。

2. 运行调度变电站的运行与电力系统的其他部分紧密相连，需要确保它与其他设备的运行相匹配。

通过运行调度，可以确定不同设备之间的工作协调和配合，从而确保电网的稳定和可靠性。

其中，换流站的调度是比较重要的一环节，因为它是将电能从高压输电线路转换为低压配电线路的枢纽。

3. 运行安全变电站是电力系统的重要组成部分，如果运行不当，可能会引起各种事故，例如电弧故障、烧毁变压器或开关等。

因此，安全是变电站运行的最基本要求。

运行过程中，需要注意以下几点：1)设立安全系统，确保设备在运行中不会出现故障。

2)对变电站进行全面管理，包括对设备的检测、维护和维修等，避免设备出现故障。

变电运行培训DOC简介本文档主要介绍电力系统中变电站的运行培训内容，旨在让读者了解变电站的运行，以及如何确保变电站的安全性和可靠性。

在本文档中，我们将从以下几个方面来介绍变电站的运行培训内容：1.变电站概述2.变电站运行流程3.变电站运行安全4.变电站设备维护变电站概述变电站是电力系统中非常重要的一个组成部分，它将高压电能转换为低压电能，以满足不同用电需求，同时保证电能的安全性、可靠性和经济性。

变电站主要由变压器、开关设备、电容器和电缆等组成。

变电站运行流程变电站的运行流程主要包括：1.操作前的检查：在操作之前，需要对变电站进行检查，以确保设备的完好性和安全性。

2.变电站操作：包括开关柜、变压器、电容器等设备的操作。

3.故障处理：在变电站操作中，可能会出现设备故障等问题，需要及时处理。

4.操作记录：对变电站每次的操作进行记录，以便日后参考和检查。

变电站运行安全变电站作为电力系统中的重要组成部分，其安全性至关重要。

以下是变电站运行安全需要注意的几个方面：1.保护装置的设置与检查：变电站的保护装置是确保变电站安全运行的重要保障，需要定期进行检查，防止出现故障。

2.电气安全：在变电站的操作过程中，需要注意电气安全，避免触电等安全问题。

3.作业设备的安全：在进行设备操作和维护过程中，需要使用适当的工具，并注意作业设备的安全，避免意外伤害。

4.火灾防范措施：变电站中的油漆、溶剂等易燃物质需要储存和使用正确，在发现火灾时需要及时进行灭火。

变电站设备维护变电站的设备维护是保证设备长期安全运行的关键所在，以下是设备维护的几个方面：1.变压器维护：变压器是变电站中最为重要的设备之一，需要进行定期的油品检查、局部放电检测等。

2.线路设备维护：变电站中的线路设备也需要进行定期的维护，以保证其长期安全运行。

3.开关设备维护：开关设备的正常运行对于变电站的稳定性至关重要，需要进行定期的保养和检查。

结论变电站的运行培训是电力系统中非常重要的一个环节，本文档介绍了变电站的运行流程、运行安全和设备维护内容，希望可以帮助大家了解和掌握变电站的运行知识，确保电力系统的安全性、可靠性和经济性。

变电运行基础知识（除了安规之外的内容）变电站运行规程中，对设备的巡视做了以下要求：1. 电气设备巡视检查规定（有巡视路线）1.1.在巡视中发现的重大设备缺陷，必须及时向值班调度汇报，一般缺陷必须及时向上级领导汇报，并记入设备缺陷记录内。

1.2 巡视设备时间为8:00、12:00、21:00（熄灯巡回检查）及交接班时。

遇有天气突变，运行方式变更，设备带缺陷运行，过负荷运行等特殊情况要增加巡视次数。

2. 综合巡视检查项目及正常运行要求2.1 注油设备的油面应符合规定，油色透明、外壳清洁、无渗漏现象。

2.2 瓷质部分无破损、裂纹、放电、闪络痕迹和无严重电晕等异常现象。

2.3 导线应无松股、断股、过松、过紧现象；室内外刀闸口、电缆头、设备线夹、导线连接线夹无发热变色现象；硬母线无振动现象。

2.4 电气设备呼吸器内所装吸潮剂无变色变质、潮解等现象。

2.5 配电盘、控制盘、保护盘、继电器、自动装置、二次线及各种仪表表面干净、指示正常，无发热、变色及燃焦的异味，信号装置运行应正常，直流系统绝缘良好。

2.6 接地装置无锈蚀、断裂、损伤、接触不良等现象，接地电阻应合格，黑漆标志完好。

2.7 设备基础、构架无下沉、倾斜、断裂现象。

2.8 设备温度正常。

3. 设备检查项目及正常运行要求3.1 主变压器:1）无异音，无异常；2）有载调压装置室外控制箱应严密，无异常。

3.2 电力电缆：1）外皮无损伤和过热现象；2）无放电异音。

3.3 高压柜：柜体正常，无变形、变色、放电声及异味。

特别注意检查气体压力指示，指示应在正常范围内。

3.4巡视室内SF6设备，进入高压室前，必须强排15分钟，才可以进入3.4特殊检查项目3. 4.1 严寒季节重点检查气体压力指示过低，导线过紧、接头熔雪、瓷瓶结冰、保温取暖装置正常，防火设施完备。

3.4.2 高温季节应重点检查导线过松、接头过热；通风降温设施良好。

3.4.3雷雨季节重点检查房屋无漏雨、基础无倾斜下沉，排水设施良好。
