加工中心四轴样题

数控铣工(加工中心操作工）理论知识竞赛练习题（一)一、单项选择(第1题～第160题。

选择一个正确的答案,将相应的字母填入题内的括号中)1。

为了促进企业的规范化发展，需要发挥企业文化的（自律)功能.2。

职业道德通过（协调员工之间的关系)，起着增强企业凝聚力的作用.3。

正确阐述职业道德与人的事业的关系的选项是( 职业道德是人获得事业成功的重要条件)。

4。

在商业活动中，不符合待人热情要求的是（ A )。

A、严肃待客，表情冷漠B、主动服务，细致周到C、微笑大方，不厌其烦D、亲切友好,宾至如归5. 下列事项中属于办事公道的是（ D )。

A、顾全大局，一切听从上级B、大公无私，拒绝亲戚求助C、知人善任,努力培养知己D、坚持原则，不计个人得失6。

下列关于勤劳节俭的论述中，正确的选项是( B ）。

A、勤劳一定能使人致富B、勤劳节俭有利于企业持续发展C、新时代需要巧干，不需要勤劳D、新时代需要创造，不需要节俭7. （ C ）不属于压入硬度试验法。

A、布氏硬度B、洛氏硬度C、莫氏硬度D、维氏硬度8. 奥氏体冷却到( C ）开始析出珠光体。

A、420o CB、148o CC、727o CD、127o C9。

在钢的编号中，65Mn表示平均含碳量为( B ）。

A、0。

0065％B、0.65％C、65％D、6。

5％％10. 黄铜（ C ）.A、又称纯铜B、是铜和硅的合金C、是铜与锌的合金D、包括铝青铜和硅青铜11。

黑色金属测疲劳极限时，应力循环周次应为（ D )次。

A、1015B、1016C、1013D、10712。

奥氏体是碳溶解在( D )的间隙固溶体。

A、P-FeB、PC、SiD、γ—Fe13。

有色金属、不锈钢测疲劳极限时，应力循环周次应为( D ）次.A、1015B、1016C、1013D、10814。

加工中心按照功能特征分类，可分为复合、（ C )和钻削加工中心。

A、刀库+主轴换刀B、卧式C、镗铣D、三轴15. 加工中心执行顺序控制动作和控制加工过程的中心是（ A ）.A、数控系统B、主轴部件C、KLCD、自动换刀装置16. 加工中心的自动换刀装置由驱动机构、( A )组成.A、刀库和机械手B、刀库和控制系统C、机械手和控制系统D、控制系统17。

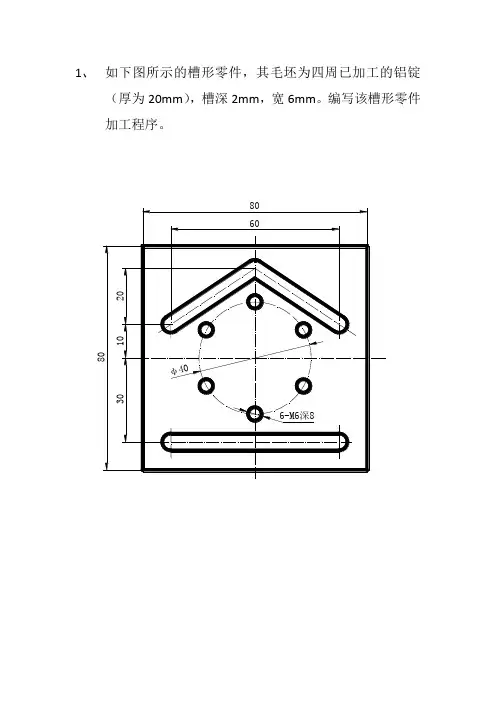

1、如下图所示的槽形零件，其毛坯为四周已加工的铝锭（厚为20mm），槽深2mm，宽6mm。

编写该槽形零件加工程序。

1、参考程序（1）工艺清单（2）加工程序N10 G21; //公制N20 G40 G49 G80 G17；N30 G00 G91 G30 Z0 T01；//钻中心孔N40 M06；N50 M03 S1500；N60 G90 G54 G43 H0l G00 X0 Y20.0 Z10.0；N70 G8l G99 X0 Y20.0 Z-7.0 R 2.0 F80；N80 G99 X17.32 Y10.0；N90 G99 Y-10.0；N100 G99 X0 Y-20.0；N110 G99 X-17.32 Y-10.0；N120 G98 Y10.0；N130 G80 M05；N140 G00 G91 G30 Z0 T02；//扩孔N150 G49 M06；N160 M03 S2000；N170 G90 G43 H02 G00 X0 Y20.0 Z10.0；N180 G83 G99 X0 Y20.0 Z-12.0 R2.0 Q7.0 F100；N190 G99 X17.32 Y10.0；N200 G99 Y-10.0；N210 G99 X0 Y-20.0；N220 G99 X-17.32 Y-10.0；N230 G98 Y10.0；N240 G80 M05；N250 G00 G91 G30 Z0 T03；//攻丝N260 G49 M06；N270 M03 S200；N280 G90 G43 H03 G00 X0 Y20.0 Z10.0；N290 G84 G99 X0 Y20.0 Z-8.0 R5.0 F200；N300 G99 X17.32 Y10.0；N310 G99 X0 Y-20.0；N320 G99 X-17.32 Y-10.0；N330 G98 Y10.0；N340 G80 M05；N350 G00 G91 G30 Z0 T04；//铣斜槽N360 G49 M06；N370 M03 S2300；N380 G90 G43 G00 X-30.0 Y10.0 Z10.0 H04；N390 Z2.0；N400 G01 Z0 F180；N410 X0 Y30.0 Z-2.0；N420 X30.0 Y10.0 Z0；N430 G00 Z2.0；N440 X-30.0 Y-30.0；//铣直槽N450 G01 Z-2.0 F100；N460 X30.0；N470 G00 Z10.0 M05；N480 G00 G91 G30 Z0；N490 M30；2、零件加工程序及图形如下，铣周边轮廓（从右下角点1顺铣，每刀切深5mm）及钻孔（采用G81钻孔循环加工，孔深5mm）。

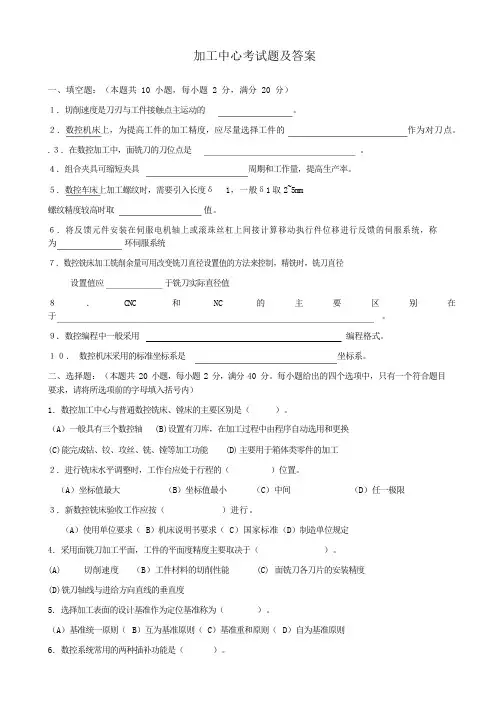

加工中心考试题及答案一、填空题：（本题共 10 小题，每小题 2 分，满分 20 分）１．切削速度是刀刃与工件接触点主运动的。

２．数控机床上，为提高工件的加工精度，应尽量选择工件的作为对刀点。

.３．在数控加工中，面铣刀的刀位点是。

４．组合夹具可缩短夹具周期和工作量，提高生产率。

５．数控车床上加工螺纹时，需要引入长度δ1，一般δ1取2~5mm螺纹精度较高时取值。

６．将反馈元件安装在伺服电机轴上或滚珠丝杠上间接计算移动执行件位移进行反馈的伺服系统，称为环伺服系统７．数控铣床加工铣削余量可用改变铣刀直径设置值的方法来控制，精铣时，铣刀直径设置值应于铣刀实际直径值８．CNC 和NC 的主要区别在于。

９．数控编程中一般采用编程格式。

１０．数控机床采用的标准坐标系是坐标系。

二、选择题：（本题共 20 小题，每小题 2 分，满分 40 分。

每小题给出的四个选项中，只有一个符合题目要求，请将所选项前的字母填入括号内）1．数控加工中心与普通数控铣床、镗床的主要区别是（）。

（A）一般具有三个数控轴(B)设置有刀库，在加工过程中由程序自动选用和更换(C)能完成钻、铰、攻丝、铣、镗等加工功能(D) 主要用于箱体类零件的加工２．进行铣床水平调整时，工作台应处于行程的（）位置。

（A）坐标值最大（B）坐标值最小（C）中间（D）任一极限３．新数控铣床验收工作应按（）进行。

（A）使用单位要求（ B）机床说明书要求（ C）国家标准（D）制造单位规定4．采用面铣刀加工平面，工件的平面度精度主要取决于（）。

(A) 切削速度（B）工件材料的切削性能(C) 面铣刀各刀片的安装精度(D)铣刀轴线与进给方向直线的垂直度5．选择加工表面的设计基准作为定位基准称为（）。

（A）基准统一原则（ B）互为基准原则（ C）基准重和原则（ D）自为基准原则6．数控系统常用的两种插补功能是（）。

（A）直线插补和圆弧插补（ B ）直线插补和抛物线插补、（C）圆弧插补和抛物线插补（D）螺旋线插补和抛物线插补7．G65 指令的含义是（）。

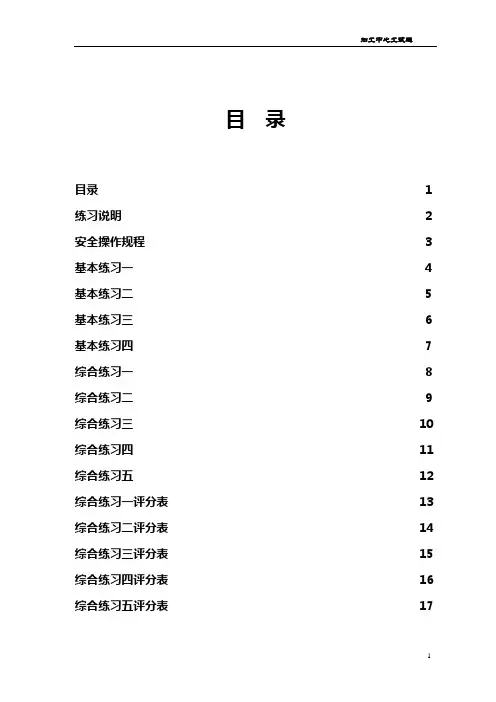

目录目录 1 练习说明 2 安全操作规程 3 基本练习一 4 基本练习二 5 基本练习三 6 基本练习四 7 综合练习一 8 综合练习二 9 综合练习三 10 综合练习四 11 综合练习五 12 综合练习一评分表 13 综合练习二评分表 14 综合练习三评分表 15 综合练习四评分表 16 综合练习五评分表 17练习说明1、上机床加工之前，学员必须认真学习数控编程、加工工艺、金属切削原理与刀具、机械制图等相关知识，深入分析各练习的要求，预习设备操作说明书，并接受安全文明生产教育。

2、首件加工时必须认真检查，充分准备，并在获得指导老师认可或在指导老师的指导下进行。

3、本练习册由四个基本练习和五个综合练习组成，难度由浅入深，是针对于数控车床（中级）考级所设计，经过练习以具备数控车工（中级）国家标准所规定相应操作和编程的基本技能。

4、在本练习册的最后部分给出了综合练习的相应评分标准，以让学员在练习以后能够自己根据评分标准得出成绩，并能根据结果纠正操作和编程中的不足之处，以达到更高的水平。

5、本练习册在整理编辑过程中，得到了许多同仁的帮助，在此表示衷心的感谢。

数控车床安全操作规程1、数控车床的编程、操作和维修人员必须经过专门的技术培训，熟悉所使用车床的使用环境、条件和工作参数等，严格按照机床和系统使用说明书正确、合理的操作机床。

2、数控车床的使用环境要避免强光的直接照射和其他热辐射，避免过于潮湿或粉尘过多的场所，特别要避免有腐蚀气体的场所。

3、为避免电源不稳定给电子元器件造成损坏，数控车床应采用专线供电或增设稳压装置。

4、数控车床的开机、关机顺序一定要按照使用说明书的规定操作。

5、数控车床在加工之前一定要关好防护罩门，机床在正常运行的情况下严禁开启防护罩门。

6、机床在每次开机后，必须首先完成返回参考点的操作，然后再进入其他运行方式。

7、机床在正常时不允许打开电气控制柜的门。

8、程序在加工之前必须经过严格检验方可进行运行操作。

数控加工中心理论考试试题及答案一、选择题（每题2分，共20分）1. 数控机床的核心是（）。

A. 数控装置B. 伺服系统C. 控制系统D. 机床本体答案：A2. 数控机床编程中，绝对坐标编程和增量坐标编程分别用（）表示。

A. G90 和 G91B. G50 和 G51C. G20 和 G21D. G10 和 G11答案：A3. 数控加工中，下列哪种指令表示快速定位（）。

A. G00B. G01C. G02答案：A4. 数控机床加工过程中，下列哪种功能表示暂停（）。

A. M00B. M01C. M02D. M30答案：B5. 数控机床的伺服系统一般包括（）。

A. 位置控制系统B. 速度控制系统C. 电流控制系统D. A和B答案：D6. 数控机床加工中，下列哪种指令表示圆弧插补（）。

A. G02B. G03C. G04D. G057. 数控机床加工过程中，下列哪种指令表示调用子程序（）。

A. M98B. M99C. G65D. G66答案：A8. 数控机床加工过程中，下列哪种指令表示无条件跳转（）。

A. GOTOB. IFC. WHILED. END答案：A9. 数控机床加工中，下列哪种指令表示镜像功能（）。

A. MIRRORB. G51.1C. G68答案：B10. 数控机床加工过程中，下列哪种指令表示局部坐标设定（）。

A. G52B. G54C. G55D. G56答案：A二、判断题（每题2分，共20分）11. 数控机床加工过程中，绝对坐标编程和增量坐标编程不能混合使用。

（）答案：错误12. 数控机床加工过程中，G00和G01指令可以互换使用。

（）答案：错误13. 数控机床加工过程中，M00和M01指令表示暂停，但M01指令可以被忽略。

（）答案：正确14. 数控机床加工过程中，G02和G03指令可以互换使用。

（）答案：错误15. 数控机床加工过程中，G54至G59指令用于设置工件坐标系。

（）答案：正确16. 数控机床加工过程中，M98和M99指令用于调用和返回子程序。

加工中心理论考试试题及答案Newly compiled on November 23, 2020精智加工中心考试试题第一部分总分100分（考试时间40分钟）一、选择题（每题1分计20分）1、子程序调用和子程序返回是用那一组指令实现的_________。

A、G98G99；B、M98M99；C、M98M02；D、M99M982、切削用量是指（）。

A．切削速度；．进给量；C．切削深度； D．三者都是；3、在数控系统中，G28指令执行后将消除系统的_________。

A、系统坐标偏置；B、刀具偏量；C、系统坐标偏置和刀具偏置；D、冷却液4、数控机床的“回零”操作是指回到（）。

A. 对刀点B. 换刀点C. 机床的零点D. 编程原点5、在公差带图中，一般取靠近零线的那个偏差为_________。

A、上偏差；B、下偏差；C、基本偏差；D、公差；6、FANUC系统中，程序段中，R指令是（）A．逆时针旋转35度 B．顺时针旋转35度 C．循环参数 D．半径值7、下列各标记中，表示细牙普通螺纹的是（）。

A、M20-5H-20B、M36X3-5g6g-2C、Tr40X7-7eD、G1B-LH8、镗孔的关键技术是刀具的刚性、冷却和________问题。

A、振动B、质量C、排屑D、刀具9、在M20×2－7g6g－40中，7g表示_________公差带代号，6g表示大径公差带代号。

A、大径；B、小径；C、中径；D、多线螺纹10、Φ30h7/K6属于_____配合。

A、间隙；B、过盈;C、过渡；D、滑动。

11、程序段即为NC(数字控制)程序段，地址为______。

A、“N”；B、“O”；C、“%”；D、“P”；12、准备功能G90表示的功能是_____。

A、预备功能；B、固定循环；C、绝对尺寸；D、增量尺寸。

13、M代码初始状态：M05主轴停转，______冷却泵停，M39工作台移动无精确转位。

A、M06；B、M07；C、M08；D、M09；14、基本尺寸为200，上偏差+，下偏差+，则在程序中宜用（）尺寸编入。

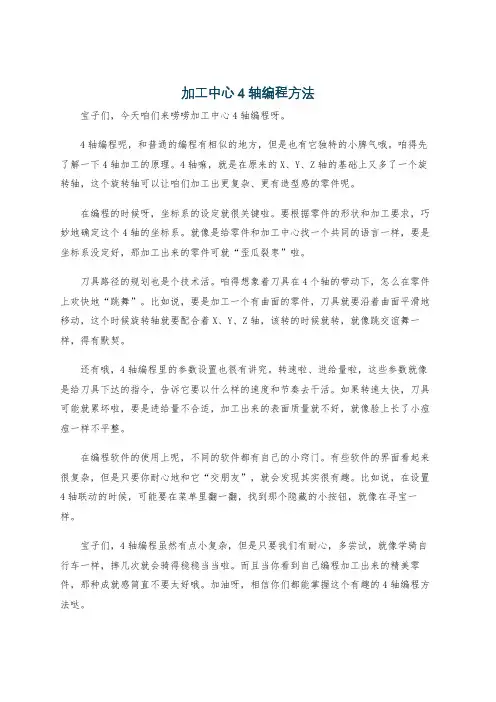

加工中心4轴编程方法宝子们，今天咱们来唠唠加工中心4轴编程呀。

4轴编程呢，和普通的编程有相似的地方，但是也有它独特的小脾气哦。

咱得先了解一下4轴加工的原理。

4轴嘛，就是在原来的X、Y、Z轴的基础上又多了一个旋转轴，这个旋转轴可以让咱们加工出更复杂、更有造型感的零件呢。

在编程的时候呀，坐标系的设定就很关键啦。

要根据零件的形状和加工要求，巧妙地确定这个4轴的坐标系。

就像是给零件和加工中心找一个共同的语言一样，要是坐标系没定好，那加工出来的零件可就“歪瓜裂枣”啦。

刀具路径的规划也是个技术活。

咱得想象着刀具在4个轴的带动下，怎么在零件上欢快地“跳舞”。

比如说，要是加工一个有曲面的零件，刀具就要沿着曲面平滑地移动，这个时候旋转轴就要配合着X、Y、Z轴，该转的时候就转，就像跳交谊舞一样，得有默契。

还有哦，4轴编程里的参数设置也很有讲究。

转速啦、进给量啦，这些参数就像是给刀具下达的指令，告诉它要以什么样的速度和节奏去干活。

如果转速太快，刀具可能就累坏啦，要是进给量不合适，加工出来的表面质量就不好，就像脸上长了小痘痘一样不平整。

在编程软件的使用上呢，不同的软件都有自己的小窍门。

有些软件的界面看起来很复杂，但是只要你耐心地和它“交朋友”，就会发现其实很有趣。

比如说，在设置4轴联动的时候，可能要在菜单里翻一翻，找到那个隐藏的小按钮，就像在寻宝一样。

宝子们，4轴编程虽然有点小复杂，但是只要我们有耐心，多尝试，就像学骑自行车一样，摔几次就会骑得稳稳当当啦。

而且当你看到自己编程加工出来的精美零件，那种成就感简直不要太好哦。

加油呀，相信你们都能掌握这个有趣的4轴编程方法哒。

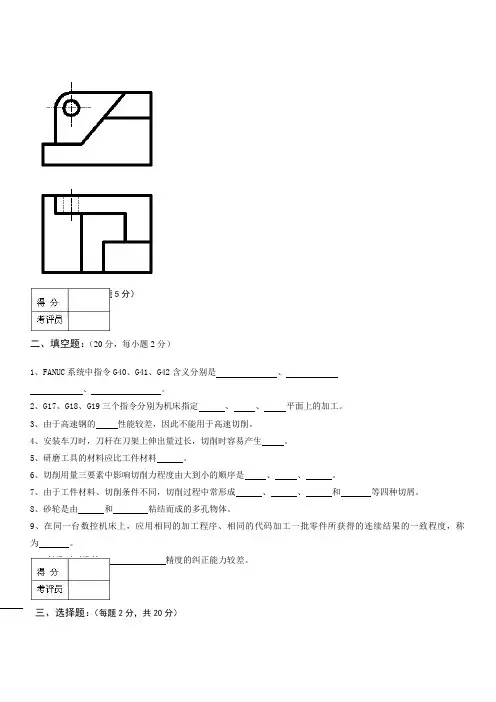

一、补齐视图：（题5分）二、填空题：（20分，每小题2分）1、FANUC系统中指令G40、G41、G42含义分别是、、。

2、G17、G18、G19三个指令分别为机床指定、、平面上的加工。

3、由于高速钢的性能较差，因此不能用于高速切削。

4、安装车刀时，刀杆在刀架上伸出量过长，切削时容易产生。

5、研磨工具的材料应比工件材料。

6、切削用量三要素中影响切削力程度由大到小的顺序是、、。

7、由于工件材料、切削条件不同，切削过程中常形成、、和等四种切屑。

8、砂轮是由和粘结而成的多孔物体。

9、在同一台数控机床上，应用相同的加工程序、相同的代码加工一批零件所获得的连续结果的一致程度，称为。

10、铰孔时对孔的精度的纠正能力较差。

三、选择题：（每题2分，共20分）1、 G02 X20 Y20 R-10 F100，所加工的一般是（）。

A 整圆B 夹角≤180°的圆弧C 夹角≥180°的圆弧D 等于180°的圆弧2、数控机床插补运算依赖于各种（）。

A 位置数据B 模拟量信息C 准备功能D 数字化信息3、数控系统的核心是（）。

A 伺服系统B 数控系统C 反馈系统D 传动系统4、圆弧插补方向（顺时针和逆时针）的规定与（）有关。

A X轴B Z轴C 不在圆弧平面内的坐标轴D Y轴5、数控铣床的基本控制轴数是（）。

A 一轴B 二轴C 三轴D 四轴6、用于指令动作方式的准备功能的指令代码是（）。

A F代码B G 代码C T代码D M代码7、数控升降台铣床的拖板前后运动坐标轴是（）。

A X轴B Y轴C Z轴D A轴8、全功能型数控铣床与普通铣床相比，在机械结构上差别最大的部件是（）A 主轴箱B 工作台C 床身D 进给传动9、四坐标数控铣床的第四轴一般是（）。

A A或B轴B A或C轴C W轴D C轴10、某直线控制数控机床加工的起始坐标为（0，0），接着分别是（0，5）;（5，5）;（5，0）;（0，0），则加工的零件形状是（）。

加工中心操作工（四轴应用技术）赛项技术文件1.赛项技术描述1.1.技能说明铣类加工中心是当代数控机械加工中的主要装备，亦是智能制造的核心设备之一，其在装备制造、航空、航天、兵器、船舶、工程机械、电子电器等制造领域，均不可或缺。

本赛项选取四轴加工中心的操作技能比赛为主体，重点考核内容如下：·读识图能力，及对机械产品整体的理解。

·产品的简单工艺和零部件的铣加工工艺（2、3、4轴加工、工件装夹、刀具应用、冷却方法等）。

·零部件的三维建模和工艺模型处理。

·零部件的手工编程与CAM编程、刀具应用技术。

·加工实操。

·零部件测量、检验。

·简单装配。

·操作规范及劳动安全。

1.2. 能力要求与考核范围本赛项是对四轴加工中心应用技能的展示与评估。

除现场考核的实践操作方面的能力外，由于现场设备的限制，针对加工中心操作工应用技术其它方面考核，通过理论比赛完成。

1.1.1.理论知识要求及范围具备以下理论知识：·机械图纸的读识图能力。

·多轴加工知识。

·数控机床知识（含加工中心维护保养知识）。

·智能制造先进理念、实现手段、技术发展方向及应用·材料和工艺等知识。

·切削刀具知识。

·CAD/CAM知识。

·安全生产与环境保护知识。

·职业道德与质量管理知识。

理论比赛参考书：·《数控系统使用说明书》（各控制系统厂家）·《数控机床编程与操作》（各控制系统厂家）·《金属切削原理与刀具》机械工业出版社·《数控综合加工技术案例·分析·点评》机械工业出版社1.1.2.实操技术标准：参照国家职业资格三级要求，结合国内企业应用水平适当增加了考核难度。

试件四轴加工要素明显，不仅有多轴定位加工，还有三轴、四轴联动加工。

试件借鉴了企业产品特征，为组合体部件，可实现设定功能，观赏性强。

一、判断题1．（）粗车尾座套筒外圆后进行正火处理，外圆应留2mm加工余量。

√2．（）FANUC系统中，M99指令是子程序结束指令。

√3．（）在G72P（ns）Q（nf）U（△u）W（△w）S500程序格式中，nf表示精加工路径的第一个程序段顺序号.╳4．（）程序段G70 P10 Q20 中，G70的含义是精加工循环指令。

√5．（）将两半箱体通过定位部分或定位元件合为一体，用检验心棒插入基准孔和被测孔，如果检验心棒能自由通过，则说明同轴度符合要求。

√6．（）数控机床的块删除开关扳到BLOCK DELETE时，程序执行带有“/”的语句.╳7．（）当数控机床的手动脉冲发生器的选择开关位置在X10时，手轮的进给单位是0.01mm/格。

√8．（）数控机床的快速进给速率选择开关的英文是RAPID TRAVERSE。

√9．（）交换齿轮组装时，必须保证齿侧有0.1～0.2mm的啮合间隙.╳10．（）单件加工三偏心偏心套，应先加工好基准孔，再以它作为定位基准加工其它部位。

√11．（）在深孔加工中应配有专用装置将切削液输入到切削区。

切削液的流量要达到（50-150）升/分。

√12．（）精车尾座套筒内孔时，可采用搭中心架装夹的方法。

精车后，靠近卡盘的内孔直径大，这是因为中心架偏向操作者对方造成的.╳13．（）当用G02/G03指令，对被加工零件进行圆弧编程时，圆心坐标I、J、K为圆弧终点到圆弧中心所作矢量分别在X、Y、Z坐标轴方向上的分矢量（矢量方向指向圆心）。

√14．（）主轴上刀具松不开的原因之一可能是系统压力不足。

√15．（）数控系统的参数是依靠电池维持的，一旦电池电压出现报警，就必须立即关机，更换电池.╳16．（）精加工时，进给量是按表面粗糙度的要求选择的，表面粗糙度小应选较小的进给量，因此表面粗糙度与进给量成正比。

√17．（）轮廓加工中，在接近拐角处应适当降低进给量，以克服“超程”或“欠程”现象.╳18．（）保证数控机床各运动部件间的良好润滑就能提高机床寿命.╳19．（）数控车床加工凹槽完成后需快速退回换刀点，现用N200 G00 X80．；N210 Z50．；程序完成退刀。

2020年“湖北工匠杯”技能大赛—湖北省第八届全省职工职业技能大赛加工中心操作（四轴）工种
样题及说明
一、实操赛项说明：
1，毛坯说明
赛场提供“赛场加工”件毛坯，选手禁止自带毛坯，在赛场上一经被发现，按赛场作弊处理。

2，零件说明
在零件图纸的技术要求中，“赛场加工”件为选手在正式比赛现场需要加工的零件，“选手自带”件为选手在正式比赛时，需要带入比赛现场的零件。

3，刀具
允许自带刀具；选手根据样题自购所需要的铣刀、钻头、铰刀、丝锥、螺纹铣刀以及雕刻刀。

比赛时允许带入赛场。

刀具规格见下表，供参考
序号名称规格序号名称规格
1铣刀￠209钻头￠7.8
2铣刀￠1610钻头￠10
3铣刀￠1011钻头￠15
4铣刀￠812中心钻A2.5
5铣刀￠613雕刻刀￠6
6铣刀￠414丝锥M6
7螺纹铣刀M8 1590︒倒角刀￠6
8铰刀￠8H7
4、刀柄
选手自带BT40刀柄，数量自定。

选手自带弹簧夹头（ER25、ER16），数量及规格自定。

5、量具
选手根据样题，自带量具。

仅限于手动（含数显）量具，自动测量量具（测量仪等）不允许携带。

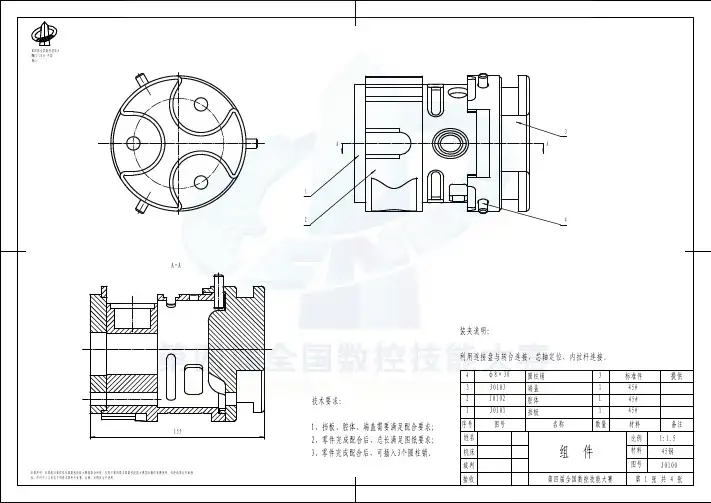

二、样题图纸
09。

第七届全国数控技能大赛——理论知识竞赛样题数控铣工/加工中心操作工（四轴、五轴）一、理论知识竞赛的命题内容及范围1、理论知识竞赛试题类别第七届全国数控技能大赛理论知识竞赛，按职业工种进行分类，分为数控车工、数控铣工/加工中心操作工、数控机床装调与维护共3类试题，各工种的职工组、教师组和学生组的选手共用一套试题，但竞赛成绩按参赛组别单独排序。

2、命题内容及范围第七届全国数控技能大赛的命题范围，依据《第七届全国数控技能大赛决赛理论知识竞赛规程》文件，围绕数控加工过程所涉及的相关基础理论知识，以实际应用为重点，突出综合能力的考核。

主要内容包括：①机械加工基础知识（零件图试读、公差配合与技术测量、材料及其性能、工量刃具的基本知识等）；②数控机床及其工作原理（机床的基本组成、主要机械结构、数控原理及系统、伺服系统、机床性能及应用）；③数控加工工艺（零件工艺分析、刀具应用技术、排工艺及工艺文件的编制）；④数控编程技术（程序格式及基本指令的编程方法、固定循环与子程序的应用、简单变量编程、软件编程与仿真技术应用等）；⑤零件加工、检验与质量控制（典型零件加工方法、加工过程的稳定性控制、产品质量控制等）；⑥多轴机床及加工技术；⑦其他相关新技术、新工艺、新设备等内容；⑧安全文明生产与环境保护知识、职业道德基本知识。

3、命题的重点①以数控加工工艺、数控编程技术、数控机床的操作与维护、零件加工与精度检验等为核心；②理论知识竞赛与操作技能竞赛、软件应用紧密联系，相互呼应，互为补充（如操作技能竞赛中无法进行考核的知识点）；③试题素材应源于工程，理论联系实际，注重应用能力（如分析、计算能力，手册、图表的查询等实际能力）的考核；④试题以基础理论知识的应用为重点，适当增加新工艺、新技术等前沿知识内容（比例控制在5%左右）；⑤试题的难易程度比例控制约为6：3：1。

二、试题类型及考核模块1、理论知识竞赛方式及时间竞赛方式：闭卷、笔试方式；分数比例：满分100分，占总成绩的20%；竞赛时间：120分钟；竞赛题型：单项选择题、判断题、综合题；题型比例：主观题占20%，客观题占80%（其中由组委会公布的试题比例不低于客观题的80%）；说明：试卷中会含一定数量的原始素材（图纸）、参考资料（图表、曲线等）供答题时查阅。

一．选择题1. 加工中心按照功能特征分类，可分为复合、( C )和钻削加工中心。

A、刀库+主轴换刀B、卧式C、镗铣D、三轴2. 加工中心执行顺序控制动作和控制加工过程的中心是( C )。

A、基础部件B、主轴部件C、数控系统D、ATC3. 常用地址符P、X的功能是( D )。

A、程序段序号B、进给速度C、主轴转速D、暂停4. 中小型立式加工中心常采用( D )立柱。

A、螺旋型B、圆柱凸型C、断面D、固定式空心5. 当前，加工中心进给系统的驱动方式多采用( C )。

A、气压、油压混合伺服进给系统B、油压伺服进给系统C、电气伺服进给系统D、液压电气联合式6. 加工中心的刀具由( A )管理。

A、可编程控制器B、刀库C、压力装置D、自动解码器7. 加工中心的自动换刀装置由( D )、刀库和机械手组成。

A、解码器、主轴B、校正仪、控制系统C、测试系统、主轴D、驱动机构8. 按主轴的种类分类，加工中心可分为单轴、双轴、( D )加工中心。

A、不可换主轴箱B、三轴、五面C、复合、四轴D、三轴、可换主轴箱9. 转塔头加工中心的主轴数一般为( D )个。

A、3—5B、24C、28D、6—1210. 加工中心按照主轴在加工时的空间位置分类，可分为立式、卧式、( D )加工中心。

A、不可换主轴箱B、三轴、五面C、复合、四轴D、万能11. 某系统在( D )处拾取反馈信息，该系统属于闭环伺服系统。

A、校正仪B、角度控制器C、旋转仪D、工作台12. 某系统在( D )处拾取反馈信息，该系统属于半闭环伺服系统。

A、转向器B、速度控制器C、旋转仪D、电动机轴端13. 机床通电后应首先检查( B )是否正常。

A、机床导轨B、各开关按钮和键C、工作台面D、护罩14. 在试切和加工中，刃磨刀具和更换刀具后( A )。

A、一定要重新测量刀长并修改好刀补值B、不需要重新测量刀长C、可重新设定刀号D、不需要修改好刀补值15. 刀具直径为8mm的高速钢立铣铸铁件时，主轴转速为1100r/min，切削度为( C )。

第四章数控加工中心操作与编程练习题思考与练习题1、数控加工中心按功能特征可分为哪几类？按自动换刀装置的型式可分为哪几类？加工中心有什么特点？答：按功能特征分类：（1）镗铣加工中心（2）钻削加工中心（3）复合加工中心按所用自动换刀装置分类：（1）转塔头加工中心（2）刀库+ 主轴换刀加工中心（3）刀库+ 机械手+ 主轴换刀加工中心（4）刀库+ 机械手+ 双主轴转塔头加工中心2、刀库通常有哪几种形式？哪种形式的刀库装刀容量大？答：加工中心常用的刀库有鼓轮式和链式刀库两种；链式刀库装刀容量大。

3、自动换刀装置的换刀过程可分为哪两部分？在程序中分别用什么代码控制？答：自动换刀装置的换刀过程由选刀和换刀两部分组成。

当执行到Txx指令即选刀指令后，刀库自动将要用的刀具移动到换刀位置，完成选刀过程，为下面换刀做好准备；当执行到M06指令时即开始自动换刀，把主轴上用过的刀具取下，将选好的刀具安装在主轴上。

4、顺序方式和任选方式的选刀过程各有什么特点？答：顺序选刀方式是将加工所需要的刀具，按照预先确定的加工顺序依次安装在刀座中，换刀时，刀库按顺序转位。

这种方式的控制及刀库运动简单，但刀库中刀具排列的顺序不能错。

任选方式是对刀具或刀座进行编码，并根据编码选刀。

它可分为刀具编码和刀座编码两种方式。

刀具编码方式是利用安装在刀柄上的编码元件（如编码环、编码螺钉等）预先对刀具编码后，再将刀具放在刀座中；换刀时，通过编码识别装置根据刀具编码选刀。

采用这种方式编码的刀具可以放在刀库的任意刀座中；刀库中的刀具不仅可在不同的工序中多次重复使用，而且换下来的刀具也不必放回原来的刀座中。

刀座编码方式是预先对刀库中的刀座（用编码钥匙等方法）进行编码，并将与刀座编码相对应的刀具放入指定的刀座中；换刀时，根据刀座编码选刀，使用过的刀具也必须放回原来的刀座中。

5、画图表示并说明主轴移动方式自动换刀的实现过程？这种方式适用于哪类加工中心？答：主轴移动方式自动换刀适用于卧式加工中心。
