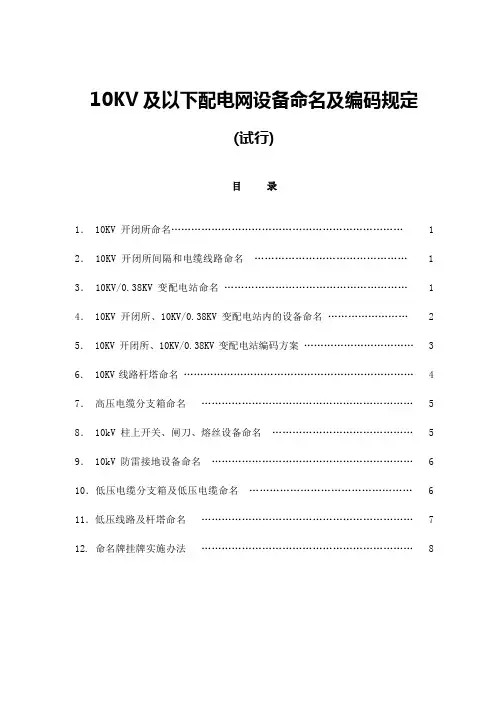

10KV及以下配电网设备命名及编码规定(试行)目录1． 10KV开闭所命名 (1)2． 10KV开闭所间隔和电缆线路命名 (1)3． 10KV/0.38KV变配电站命名 (1)4． 10KV开闭所、10KV/0.38KV变配电站内的设备命名 (2)5． 10KV开闭所、10KV/0.38KV变配电站编码方案 (3)6． 10KV线路杆塔命名 (4)7．高压电缆分支箱命名 (5)8． 10kV柱上开关、闸刀、熔丝设备命名 (5)9． 10kV防雷接地设备命名 (6)10．低压电缆分支箱及低压电缆命名 (6)11．低压线路及杆塔命名 (7)12. 命名牌挂牌实施办法 (8)1.10kV开闭所命名××开闭所：在“开闭所”前冠以安装地点名称。
其主要功能特征是作为现代配电网为适应供电可靠性而布置，接线方式一般是环网型，且无固定潮流方向，母线上不论是否有配电变压器连接，有一个间隔以上供非本变电所变压器的，均命名为开闭所。
当建筑形式为箱式时，且出线有独立的间隔，则命名为××箱式开闭所。
2.10kV开闭所间隔和电缆线路命名开闭所间隔的命名应按下列原则：2.1从变电所母线直接至开闭所间隔：该间隔命名为变电所出线名称+“进线”，如：北招625线进线。
2.2架空线路进户至开闭所间隔：该间隔命名为线路名称+进户杆号+“进线”，如：盐仓513线 #16杆进线。
2.3从上级开闭所环入至本开闭所的间隔：该间隔命名为两个开闭所中文缩写（以简洁表述清楚为原则），可备注该间隔正常运行方式时的变电所出线名称，如：香邦线（星岛）。
若同一小区内开闭所同时与多个变电设备存在上下级关系，则取该小区名字中的一个字加上汉字数字符号，如桔一线。
2.4由本开闭所直接至用户的间隔：该间隔命名为用户名称，如舟山剧院。
2.5电缆线路名称从属于正常运行方式下该电缆线路受电间隔的名称。
如：香邦线（星岛）、舟山剧院线、桔一线。
2.6电缆线路两端必须挂命名牌，电缆中间接头和转角处的电缆工作井内电缆必须挂命名牌；3.10KV/0.38KV变配电设备命名公用配变的命名一般以安装地点+配变建筑形式，当建筑形式为变配电房时，则命名为××变配电房；当建筑形式为美式时，则命名为××美式变；当同一小区内有数个和数种类型小区变时以变配电设备附近楼号加以区别，例如：××小区××幢变配电房、××小区××幢美式变……等。
当接线方式为环网接线方式，则命名为××环网（箱式、美式）变。
小区变配电房内配变命名：小区变变配电房内的配变从属于小区变命名，属公用变性质，因此按其所连接的母线分段编号，分别命名为1号变、2号变等。
当安装方式为杆架式变压器（简称杆变）命名：公变：公用变、农村综合变等杆变，统一命名为××××公变。
××××公变资产属电力局管辖设备以按装地点、供电区域或行政村名表达，应简单明了，具有唯一性，在同一个村或同一个安装地点有多台公变情况下，可采用编号，例如：××××#1公变、××××#2公变专变：××××专变资产属用户产权、安装的表计属单一用户计费电能表的杆变以用户名称表达，应简单明了，具有唯一性，在同一用户有多台变压器情况下，可采用编号，例如：××××#1专变、××××#2专变4.10KV开闭所、10kV/0.38KV变配电站内的设备命名10kV开闭所、10kV/0.38KV变配电站内的所有一、二次设备必须有明确的设备命名与其唯一对应。
设备命名从属于设备所属间隔，如北招625进线01开关。
下面以普陀山司基畈开闭所为例，说明10kV开闭所、10kV/0.38KV变配电站内的设备命名方案。
图1 10kV开闭所内的设备命名线路接地闸刀的命名，以“×××××线路接地闸刀”称谓。
例：西山853线进线接地闸刀；母分接地闸刀，以“10kV母分×段接地闸刀”称谓；设备间的接地闸刀，命名为“××××开关××侧接地闸刀”，后面的××可以是“线路”、“母线”、“变压器”等名词。
5.10kV开闭所、10kV/0.38KV变配电站编码方案为了便于对10kV开闭所、10kV/0.38KV变配电站进行管理，对10kV开闭所、10kV/0.38KV变配电站都必须有编码。
编码方案如下：编号7位，由字母和阿拉伯数字组成。
A □□□□□□各单位的流水自编号，从001～999类型：K-代表开闭所、B-代表非杆上公变、T-杆上公变F-高压电缆分支箱、P-代表公变低压配电箱区位号，01~99大写字母，代表定海区区位编号6.10KV线路杆塔命名由于线路存在着树状多级分支线，为了使杆塔命名直观并表达方便，确定线路杆塔的命名由三个层次组成：a．线路命名—该杆塔所属的线路双重命称，由调度命名。
b ．支线名称 — 对多级分支线，必要时可以用有代表意义名字作为分支线名称，分支线名字应简短明了（如：供电区域的街道、马路、社区、小区、自然村名、线路末端用户名称等），一般控制在五个字之内。
支线名称是可选的层次，可以不用。
c ．杆塔编号 — 以N 、N-N 、N-N-N 表示，“N ”为数字序列号， “-” 为连字符，“-”最多不超过二个，表达杆塔在树状结构线路中的位置。
线路设计时应避免出现“-”超过二个的情况。
变压器短附杆、高拉杆不命名，门型杆和三联杆电杆编号均为同一杆号。
在两电杆间新插入电杆，按支线编号。
对于 “┼”字支接的线路，考虑到采用二叉树状结构表示存在难度，可以按线路沿路架设的道路名称或代表当地特征的名字方位确定支线名称，按支线方式编号，如昌国623线紫竹小区方向#1杆。
昌国623线司令部方向#1杆。
表示城北915线#16杆表示城北915线#16杆支线的#4杆支线的#2杆表示城北915线职校支线的#2杆表示城北915线职校支线#4杆支线的#3杆7. 高压电缆分支箱命名7.1高压电缆分支箱命名为：安装地点+“高压电缆分支箱”7.2分支箱内电缆必须挂牌，电缆命名办法可参照上述开闭所间隔的命名办法。
8. 柱上开关、闸刀、熔丝设备命名对柱上开关、闸刀、熔丝设备的命名，是基于命名对设备的详尽阐述，并考虑设备命名可以由微机管理系统自动生成，为操作票系统提供方便。
8.1 柱上开关柱上真空开关（油开关、负荷开关），不管其型式或操作方式如何，一律称为“柱上开关”。
柱上开关以其按装地点的名称（杆塔编号）来命名，规范的命名方法如：小十906线党校开关；(小十906线#18杆开关)8.2 柱上闸刀柱上闸刀不管其型式或操作方式如何，一律称为“闸刀”。
柱上闸刀以其按装地点的名称（杆塔编号）来命名，与开关组合使用时，命名办法同开关命名，规范的命名方法如：盐仓515线#5-1杆闸刀；8.3 跌落式熔断器跌落式熔断器按其所保护的对象或按装地点的杆塔编号来命名。
⏹安装在线路分支线上的跌落式熔断器，以其按装地点或杆塔编号来命名，规范的命名方法如：盐仓515线#17-6杆跌落熔断器；⏹安装在配电变压器台架上的高压侧跌落式熔断器，以所属变压器来命名，规范的命名方法：如：一中公变跌落熔断器。
⏹安装在杆上的用户高压跌落式熔断器，以杆号+用户名称来命名：如城北915线20#杆舟山医院跌落式熔断器。
8.4 柱上开关、闸刀、熔丝设备编码柱上开关、闸刀、跌落丝具设备的编码共6位：第1位字母；第二区两位数字代表开关设备所在区域；余下3位按安装顺序先后编号。
柱上开关必须挂牌（挂牌位置选择适当位置），即操作人员在操作柱上开关时,开关牌正处于操作人员视线范围内。
□□□□□□流水自编号，每个从001～999区域编号大写字母，K-代表柱上开关、Z-代表刀闸、D-代表跌落丝具9.防雷接地设备命名防雷接地设备包括避雷器、接地体及其二者之间的连接导线，其中对避雷器按其所保护的对象及按装地点的杆塔编号必须命名。
⏹柱上开关避雷器为防止线路雷电行波造成柱上开关的绝缘损坏，线路联络柱上开关未装设闸刀的一侧按规定均应装设避雷器，为此，柱上开关避雷器的命名由三部分组成：线路名称+柱上开关命名+“避雷器”，规范的命名方法如：城北915线#25杆开关避雷器；城北915线党校支线开关避雷器⏹电缆避雷器安装在杆塔上的电缆避雷器，以其按装地点的杆塔编号来命名，规范的命名方法如：城北915线#1杆避雷器、城北915线#11杆“用户名称”电缆避雷器⏹配变避雷器安装在配变台架上的配变避雷器，以其按装地点的配变名称来命名，规范的命名方法如：华定大厦公变高压避雷器避雷器编码共6位：前2位字母；余下4位按安装顺序先后编号。
□□□□□□流水自编号，每个从0001～9999区域代码10.低压电缆分支箱及低压电缆线路命名10.1低压电缆分支箱命名：安装地点+“低压电缆分支箱”，如东湾村12号旁低压电缆分支箱，未来城3幢1单元低压电缆分支箱……10.2 低压电缆分支箱必须挂牌10.3 低压电缆分支箱内电缆必须挂牌10.4低压电缆分支箱编号设备编号采用10位符号表示，前7位表示设备所在台区与台区编号一致，第8位为英文字母，表示设备种类（具体对应见表一），最后两位为流水号表示该设备在本台区中同类设备的编号。
例：AO1B001台区的第二台户外低压电缆分支箱说明：A01B001 W 02表示设备所表示户外表示流水号在台区电缆分支箱数值范围01-9910.5 低压电缆线路命名：低压电缆的命名从属于受电设备，如××低压电缆分支箱电源线、××路36号电源线、××小区××幢××单元电源线……等等。
低压电缆出线若受端至为电杆，则以杆塔命名。
电缆线路两端必须挂命名牌，电缆中间接头和转角处的电缆工作井内电缆必须挂命名牌。
11.低压线路及杆塔命名命名对象所指杆架式变压器所属台区的低压架空线路或从小区变出线的低压架空线路，性质属公用变。
杆架式变压器所属台区的架空线路，以杆变为中心，呈放射形展开若干条线路，每条线路存在着树状多级分支线。
对低压线路杆塔的命名同样由三个层次组成：11.1低压架空线路命名11.1.1低压架空线路主线命名牌内容应由配变名称（配变简称）、电压等级、地标名等三部分组成。
