电气主接线的基本形式通常有以下几种:
1. 单回路接线:即将一组负荷电器按顺序依次接到电源的一个回路上,每个电器之间串联连接,形成一个回路。
这种接线形式适用于负荷电器较少、电路简单的情况。
2. 并联接线:即将多组负荷电器同时接到电源的同一电压等级上,并联连接,形成一个并联回路。
这种接线形式适用于负荷电器较多、电路复杂的情况。
3. 星形接线:即将三相电源的三个相线分别接到负荷电器的三个相线上,同时将三个中性线连接在一起形成星形连接。
这种接线形式适用于三相负荷电器的供电。
4. 三角形接线:即将三相电源的三个相线依次接到负荷电器的三个相线上,形成一个三角形回路。
这种接线形式适用于三相负荷电器的供电。
以上是电气主接线的基本形式,不同的接线形式适用于不同的电路和负荷电器,需要根据具体情况进行选择。
(一)单母线接线1、单母线无分段接线接线的特点:只有一组母线WB,所有的电源回路和出线回路,均经过必要的开关电器连接在该母线上并列运行。
优点:接线简单、清晰,所用的电气设备少,操作方便,配电装置造价便宜。
缺点:只能提供一种单母线运行方式,对状况变化的适应能力差;母线或母线隔离开关故障或检修时,全部回路均需停运(有条件进行带电检修的例外);任意断路器检修时,其所在的回路也将停运。
适用范围:单母线接线的工作可靠性和灵活性都较差,只能用于某些出线回路较少,对供电可行性要求不高的小容量发电厂与变电站中。
2、单母线分段接线接线特点:利用分段断路器QFd将母线适当分段。
母线分段的数目,取决于电源的数目、容量、出线回数、运行要求等,一般分为2~3段。
应尽量将电源与负荷均衡的分配与各母线段上,以减少各分段间的功率交换。
对于重要用户,可从不同母线段上分别引出两个及以上回路向其供电。
优点:可以提供单母线运行、各段并列运行、各段分列运行等运行方式,且便于分段检修母线,减小母线故障的影响范围。
当任一段母线故障时,继电保护装置可使分段断路跳闸,保证正常母线段继续运行。
若分段断路器平时断开,则当任一段母线失去电源时,可由备用电源自动投入装置使分段断路器合闸,继续保持该母线段的运行。
缺点:是在一段母线故障检修期间,该段母线上的所有回路均需停电;任一断路器检修时,所在回路也将停电。
适用范围:单母线分段接线,可应用于6~220KV配电装置中。
3、单母线分段带旁路母线接线接线特点:增设了一组旁路母线WP及各出线回路中相应的旁路隔离开关QSp,分段断路器QSd兼作旁路断路器QFp,并设有分段隔离开关QSd.运行特点:平时旁路母线不带电,QS1、QS2及QFp合闸,QS3、QS4及QSd断开,主接线系统按单母线分段方式运行。
当需要检修某一出线断路器(如QF1)时,可通过闸操作,由分段断路器代替旁路断路器,使旁路断路器经QS4、QFP、QS1接至1段母线,或经QS2、QFP、QS3接至2段母线而带电运行,并经过被检修断路器所在回路的旁路隔离开关(如1QF)及其两侧的隔离开关进行检修,而不中断其所在线路的供电。

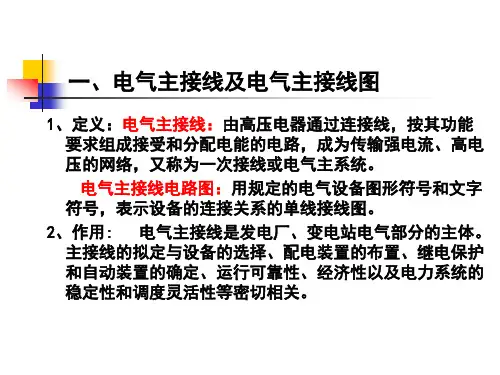

值得收藏!电气主接线方式大汇总电气主接线方式大汇总 1、电气主接线的概念在变电站中,发电机、变压器、断路器、隔离开关、互感器等高压电气设备,以及将它们连接在一起的高压电缆和母线,按照其功能要求组成的主回路称为电气一次系统,又叫做电气主接线。
在选择电气主接线时,需要根据变电站在电网中的地位、进出线回路数、电压等级、负荷性质等条件,满足供电可靠性、调度灵活性、经济性等方面的要求。
2、电气主接线的类型电气主接线的主体是电源(进线)回路和线路(出线)回路。
分为有汇流母线和无汇流母线两大类。
本期我们主要关注有汇流母线的接线方式。
电气主接线的基本分类如下:3、电气主接线的基本形式(1)单母线接线如图为单母线接线,各电源和出现都接在一条共同母线W上。
每条回路中都装有断路器和隔离开关。
紧靠母线侧的(如QS2)为母线隔离开关,靠近线路侧的(如QS3)为线路隔离开关。
当检修断路器QF2时,停电操作顺序为:先断开QF2,再依次拉开两侧隔离开关QS3、QS2。
然后在QF2两侧挂上接地线,以保证检修人员安全。
QF2恢复送电的操作顺序为:先依次合上QS2、QS3,再合上QF2。
优点:接线简单清晰,设备少投资低,操作方便。
缺点:可靠性不高,不够灵活。
具体表现为: a.任一线路断路器检修时,该回路必须停电;b.母线或母线隔离开关发生故障或检修时,连接在母线上的所有回路都将停电;适用范围: 6~10kV出线数≤5回; 35kV出线数≤3回;110kV出线数≤2回。
(2)单母线分段与单母线接线相比,单母线分段增加了一台母线分段断路器(或隔离开关)将单母线分为两段。
QF闭合,母线并列运行:相当于不分段的单母线接线。
若电源1停止供电,则电源2通过QF闭合向I段母线供电,不影响对负荷的供电;若I段母线故障时,保护装置使QF自动跳开,I段母线被切除,II 段母线继续供电。
QF断开,母线分列运行:相当于两个不分段的单母线接线。
若电源1停止供电,I段母线失压时,可由自动重合闸装置自动合上QF,I段母线恢复供电;若I段母线故障时,不影响II段,II段母线继续供电。

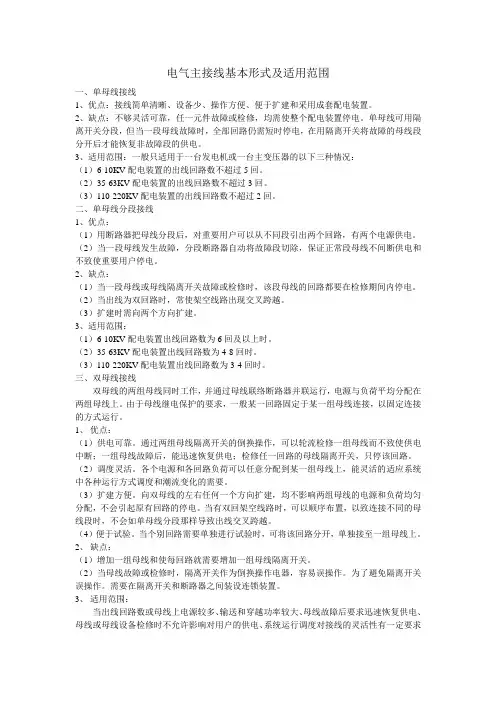

电气主接线基本形式及适用范围一、单母线接线1、优点:接线简单清晰、设备少、操作方便、便于扩建和采用成套配电装置。
2、缺点:不够灵活可靠,任一元件故障或检修,均需使整个配电装置停电。
单母线可用隔离开关分段,但当一段母线故障时,全部回路仍需短时停电,在用隔离开关将故障的母线段分开后才能恢复非故障段的供电。
3、适用范围:一般只适用于一台发电机或一台主变压器的以下三种情况:(1)6-10KV配电装置的出线回路数不超过5回。
(2)35-63KV配电装置的出线回路数不超过3回。
(3)110-220KV配电装置的出线回路数不超过2回。
二、单母线分段接线1、优点:(1)用断路器把母线分段后,对重要用户可以从不同段引出两个回路,有两个电源供电。
(2)当一段母线发生故障,分段断路器自动将故障段切除,保证正常段母线不间断供电和不致使重要用户停电。
2、缺点:(1)当一段母线或母线隔离开关故障或检修时,该段母线的回路都要在检修期间内停电。
(2)当出线为双回路时,常使架空线路出现交叉跨越。
(3)扩建时需向两个方向扩建。
3、适用范围:(1)6-10KV配电装置出线回路数为6回及以上时。
(2)35-63KV配电装置出线回路数为4-8回时。
(3)110-220KV配电装置出线回路数为3-4回时。
三、双母线接线双母线的两组母线同时工作,并通过母线联络断路器并联运行,电源与负荷平均分配在两组母线上。
由于母线继电保护的要求,一般某一回路固定于某一组母线连接,以固定连接的方式运行。
1、优点:(1)供电可靠。
通过两组母线隔离开关的倒换操作,可以轮流检修一组母线而不致使供电中断;一组母线故障后,能迅速恢复供电;检修任一回路的母线隔离开关,只停该回路。
(2)调度灵活。
各个电源和各回路负荷可以任意分配到某一组母线上,能灵活的适应系统中各种运行方式调度和潮流变化的需要。
(3)扩建方便。
向双母线的左右任何一个方向扩建,均不影响两组母线的电源和负荷均匀分配,不会引起原有回路的停电。
简述电气主接线的基本形式。
电气主接线是电气工程中的一项基本操作,用于将电气设备和电源之间连接起来,使电流能够正常流动。
电气主接线的基本形式包括单相接线、三相三线接线和三相四线接线。
首先是单相接线。
单相接线是指将单相负载与电源相连接的接线方式。
在单相接线中,通常使用两根导线进行连接,一根为火线(L 线),另一根为零线(N线)。
火线连接电源的相线,零线连接电源的中性线。
单相接线通常用于家庭用电和小型商业用电。
其次是三相三线接线。
三相三线接线是指将三相负载与电源相连接的接线方式。
在三相三线接线中,通常使用三根导线进行连接,分别为A相、B相和C相。
这三根相线之间相互平衡,电流大小和相位差相等。
三相三线接线通常用于大型工业用电,如工厂、矿山等。
最后是三相四线接线。
三相四线接线是指将三相负载与电源相连接,并加上一个零线的接线方式。
在三相四线接线中,通常使用四根导线进行连接,分别为A相、B相、C相和零线。
三相四线接线在三相三线接线的基础上,增加了一个零线,用于连接非线性负载的中性点,以实现对非线性负载的正常供电。
三相四线接线通常用于商业高层建筑、大型购物中心等场所。
总结一下,电气主接线的基本形式包括单相接线、三相三线接线和三相四线接线。
单相接线适用于家庭和小型商业用电,使用两根导线连接。
三相三线接线适用于大型工业用电,使用三根导线连接。
三相四线接线在三相三线接线的基础上增加了一个零线,适用于商业高层建筑等场所,使用四根导线连接。
这些接线形式在电气工程中起着非常重要的作用,可以确保电流正常流动,保证电气设备的正常运行。
简述电气主接线的基本形式。
电气主接线是电力系统中电力设备进行电气互联所采用的一种重要的方式,主要是通过将不同电气设备之间的电气信号进行连接,以实现设备之间的数据和能量传输。
电气主接线的基本形式主要有三种,分别是单线制、电气柜式和集中控制柜式。
其中,单线制是最简单的一种电气主接线方式,它是通过将电气设备直接与电缆或导线连接,实现设备之间的电气互联。
它的缺点是线路复杂,难以维护,不易管理。
因此,在大型电力系统中使用比较少。
电气柜式是一种较为常见的电气主接线方式,它是通过将所有的电气设备的电缆或导线连接到一个电气柜中,并在电气柜中完成信号转换、集中控制和电流保护等功能。
电气柜式电气主接线具有结构简单、灵活性好、可靠性高、易于维护等优点,被广泛应用在各类工业和民用电力设施中。
集中控制柜式是一种高端的电气主接线方式,它是通过将所有的电气设备连接到一个集中控制柜中,并在该控制柜中实现电气信号转换、数据采集、集中控制和电流保护等功能。
集中控制柜式电气主接线具有传输速度快、可靠性高、控制灵活、操作简便等特点,通常应用于大型的物流、制造业、石化和航空等领域。
综上所述,不同的电气主接线方式各有优缺点,需要根据具体的电气系统规模、应用需求和技术要求来选择最适合的方式,以提高电气设备的效率和可靠性,确
保电力系统的安全稳定运行。
电气主接线的基本形式及优缺点Last revision on 21 December 2020第四章电气主接线第2节单母线接线主接线的基本形式,就是主要电气设备常用的几种连接方式。
概括的讲可分为两大类:有汇流母线的接线形式;无汇流母线的接线形式。
变电所电气主接线的基本环节是电源(变压器)、母线和出线(馈线)。
各个变电所的出线回路数和电源数不同,且每路馈线所传输的功率也不一样。
在进出线数较多时(一般超过4回),为便于电能的汇集和分配,采用母线作为中间环节,可使接线简单清晰,运行方便,有利于安装和扩建。
但有母线后,配电装置占地面积较大,使用断路器等设备增多。
无汇流母线的接线使用开关电器较少,占地面积小,但只适于进出线回路少,不再扩建和发展的变电所。
有汇流母线的接线形式主要有:单母线接线和双母线接线。
一、单母线接线单母线接线的特点是整个配电装置只有一组母线,每个电源线和引出线都经过开关电器接到同一组母线上。
供电电源是变压器或高压进线回路,母线即可以保证电源并列工作,又能使任一条出线路都可以从电源1或2获得电能。
每条回路中都装有断路器和隔离开关,靠近母线侧的隔离开关称作母线隔离开关,靠近线路侧的称为线路隔离开关(在实际变电所中,通常把靠近电源侧的隔离开关称为甲刀闸,把靠近负荷侧的隔离开关称为乙刀闸。
断路器具有开合电路的专用灭弧装置,可以开断或闭合负荷电流和开断短路电流,用来作为接通或切断电路的控制电器。
隔离开关没有灭弧装置,其开合电流能力极低,只能用作设备停运后退出工作时断开电路,保证与带电部分隔离,起着隔离电压的作用。
同一回路中在断路器可能出现电源的一侧或两侧均应配置隔离开关,以便检修断路器时隔离电源。
同一回路中串接的隔离开关和断路器,在运行操作时,必须严格遵守下列操作顺序:如对馈线L1送电时,须先合上隔离开关QS1和QS2,再投入断路器QF2;如欲停止对其供电,须先断开QF2,然后再断开QS3和QS2。
电气主接线几种方式1线路变压器组接线:线路变压器组接线就是线路和变压器直接相连,是一种最简单的接线方式,其特点是设备少、投资省、操作简便、宜于扩建,但灵活性和可靠性2桥形接线:桥形接线采用4个回路3台断路器和6个隔离开关,是接线中断路器数量较少、也是投资较省的一种接线方式。
根据桥形断路器的位置又可分为内桥和外桥两种接线。
由于变压器的可靠性远大于线路,因此中应用较多的为内桥接线。
若为了在检修断路器时不影响和变压器的正常运行,有时在桥形外附设一组隔离开关,这就成了长期开环运行的四边形接线。
3多角形接线:多角形接线就是将断路器和隔离开关相互连接,且每一台断路器两侧都有隔离开关,由隔离开关之间送出回路。
多角形接线所用设备少,投资省,运行的灵活性和可靠性较好。
正常情况下为双重连接,任何一台断路器检修都不影响送电,由于没有母线,在连接的任一部分故障时,对电网的运行影响都较小。
其最主要的缺点是回路数受到限制,因为当环形接线中有一台断路器检修时就要开环运行,此时当其它回路发生故障就要造成两个回路停电,扩大了故障停电范围,且开环运行的时间愈长,这一缺点就愈大。
环中的断路器数量越多,开环检修的机会就越大,所一般只采四角(边)形接线和五角形接线,同时为了可靠性,线路和变压器采用对角连接原则。
四边形的保护接线比较复杂,一、二次回路倒换操作较多。
4单母线分段接线:单母线分段接线就是将一段母线用断路器分为两段,它的优点是接线简单,投资省,操作方便;缺点是母线故障或检修时要造成部分回路停电。
5双母线接线:双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组(一次/二次)母线上,且两组母线都是工作线,而每一回路都可通过母线联络断路器并列运行。
与单母线相比,它的优点是供电可靠性大,可以轮流检修母线而不使供电中断,当一组母线故障时,只要将故障母线上的回路倒换到另一组母线,就可迅速恢复供电,另外还具有调度、扩建、检修方便的优点;其缺点是每一回路都增加了一组隔离开关,使配电装置的构架及占地面积、投资费用都相应增加;同时由于配电装置的复杂,在改变运行方式倒闸操作时容易发生误操作,且不宜实现自动化;尤其当母线故障时,须短时切除较多的电源和线路,这对特别重要的大型发电厂和变电站是不允许的。
电气主接线的基本形式及优缺点电气主接线是指用于电力系统中的主要电气设备之间互相连接和分配电能的线路。
它具有多种基本形式,每种形式都有其各自的优缺点。
下面将主要介绍四种常见的电气主接线形式:单线串接、单线双返串接、单线环接和双线环接。
1.单线串接:单线串接是指将电气设备依次连接在一条电缆或导线上的方式。
其主要特点是连接简单,占用空间较小,安装和维护成本较低。
但由于只有一条线路,如果有一段出现故障,整个线路都会中断,造成供电中断的风险较大。
2.单线双返串接:单线双返串接是指将电气设备分别通过两条线路与配电柜相连,形成两条平行的回路。
其优点是具有冗余性,即一条线路出现故障时,可以通过另一条线路正常供电,保证供电的可靠性。
缺点是需要更多的线缆和工程投资。
3.单线环接:单线环接是指将电气设备依次连接在一条闭合环形电缆或导线上的方式。
其主要优点是可以实现电气设备的双向供电,减少线路的长度和电阻,提高供电的稳定性和可靠性。
但对于大规模电气设备的环接,其功率损耗较大,容易产生电能负荷不平衡的问题。
4.双线环接:双线环接是指将电气设备通过两条平行的闭合环形电缆或导线相互连接的方式。
它综合了单线环接和单线双返串接的优点,既具有可靠的冗余性,又具有电能负荷均衡的特点。
双线环接在电气系统的供电可靠性和稳定性方面表现出较好的性能,但需要更多的线缆和更大的投资。
总结来说,电气主接线的基本形式有单线串接、单线双返串接、单线环接和双线环接四种。
不同形式的主接线具有各自的优缺点,根据具体的电气设备和供电要求来选择适合的形式,以提高电气系统的供电可靠性和稳定性。
电气课件主接线图发电机变压器二、电气运行安全知识电气课件一、电气一次系统图一、电气主接线的基本接线形式汇流母线单母线、单母线分段、单母线分段带旁母、双母线、双母线分段、双母线带旁母、23接线、变压器母线无汇流母线单元及扩大单元接线、桥型内、外接线、角型接线电气主接线图的作用电气主接线图对电气设备的选择、配电装置的布置、电能的质量和安全运行等都起决定性作用。
所以电气专业人员必须熟悉掌握电气主接线图发电机变压器线路单元接线1.接线简单、使用设备少。
2.线路故障或检修时 变压器停运 反过来同样。
3.适用于只有一台变压器和一回线路时或当发电厂内不设高压配电装置、直接将电能送至系统枢纽变电站的情况。
我司发电机出口无甲刀闸。
输送功率及距离110KV功率1050MW、距离50 150KM。
220KV功率100150MW、距离2000300KM500KV功率10001500MW、距离250 1000KM 我公司2135兆瓦热电联产工程厂内电气主接线原定设计为双母线接线 此种接线方式虽然具有供电可靠 调度灵活及便于扩建等优点 但这种接线方式所用设备较多 配电装置复杂 经济性较差 在运行中隔离开关作为操作电器 很容易发生误操作事故 并且对于实现自动化不方便 当母线故障时 须切除较多的电源和线路经济性好。
单元接线是发电机经变压器直接接入春林变电站 需要断路器及隔离开关的数量要远远小于双母线接线 如果按国内六氟化硫开关的配置 仅此一项就可节约近200万元。
另外启备变的电压等级也由220kv降到110kv这一项也可节省投资100万元。
单元接线方式的占地面积也要远远小于双母线接线所占用的面积 这也更符合我公司的实际情况。
还有 单元接线的保护配置也更加简单化 没有了升压站母线保护。
可靠性较高。
单元接线的最突出的特点就是开关设备少 操作简单 设备少相对来说也就是减少了设备的故障率 操作简单也就减少的设备误操作的次数 所以可靠性相对也就提高了。
第一节单母线接线一单母线接线1.接线特点单母线接线如图10-1所示图10-1 单母线接线单母线接线的特点是每一回路均经过一台断路器QF和隔离开关QS接于一组母线上。
断路器用于在正常或故障情况下接通与断开电路。
断路器两侧装有隔离开关,用于停电检修断路器时作为明显断开点以隔离电压,靠近母线侧的隔离开关称母线侧隔离开关(如11QS),靠近引出线侧的称为线路侧隔离开关(如13QS)。
在主接线设备编号中隔离开关编号前几位与该支路断路器编号相同,线路侧隔离开关编号尾数为3,母线侧隔离开关编号尾数为1(双母线时是1和2)。
在电源回路中,若断路器断开之后,电源不可能向外送电能时,断路器与电源之间可以不装隔离开关,如发电机出口。
若线路对侧无电源,则线路侧可不装设隔离开关。
二、单母线分段接线 1.接线特点单母线分段接线,如图10-2所示。
正常运行时,单母线分段接线有两种运行方式:(1)分段断路器闭合运行。
正常运行时分段断路器0QF 闭合,两个电源分别接在两段母线上;两段母线上的负荷应均匀分配,以使两段母线上的电压均衡。
在运行中,当任一段母线发生故障时,继电保护装置动作跳开分段断路器和接至该母线段上的电源断路器,另一段则继续供电。
有一个电源故障时,仍可以使两段母线都有电,可靠性比较好。
但是线路故障时短路电流较大。
图10-2 单母线分段接线L11QFI 段11QS(2)分段断路器0QF断开运行。
正常运行时分段断路器0QF断开,两段母线上的电压可不相同。
每个电源只向接至本段母线上的引出线供电。
当任一电源出现故障,接该电源的母线停电,导致部分用户停电,为了解决这个问题,可以在0QF处装设备自投装置,或者重要用户可以从两段母线引接采用双回路供电。
分段断路器断开运行的优点是可以限制短路电流。
三、单母线分段带旁路母线接线图10-3 单母线分段带旁路接线1.接线特点图10-3为单母线分段带旁路接线的一种情况。
旁路母线经旁路断路器接至I、II段母线上。
正常运行时,90QF回路以及旁路母线处于冷备用状态。
当出线回路数不多时,旁路断路器利用率不高,可与分段断路器合用,并有以下两种形式:(1)分段断路器兼作旁路断路器如图10-4所示,从分段断路器0QF 的隔离开关内侧引接联络隔离开关05QS 和06QS 至旁路母线,在分段工作母线之间再加两组串联的分段隔离开关03QS 和04QS 。
正常运行时,分段断路器0QF 及其两侧隔离开关03QS 和04QS 处于接通位置,联络隔离开关05QS 和06QS 处于断开位置,分段隔离开关01QS 和02QS 中,一组断开,一组闭合,旁路母线不带电。
(2)旁路断路器兼作分段断路器如图10-5所示。
正常运行时,两分段隔离开关01QS 、02QS 一个投入一个断开,两段母线通过901QS 、90QF 、905QS 、旁路母线、03QS 相连接,90QF 起分段断路器作用。
段带旁路母线接线图10-4单母线分段带旁路接线图10-5单母线分段带旁路接线1.接线特点图10-3为单母线分段带旁路接线的一种情况。
旁路母线经旁路断路器接至I、II段母线上。
正常运行时,90QF回路以及旁路母线处于冷备用状态。
当出线回路数不多时,旁路断路器利用率不高,可与分段断路器合用,并有以下两种形式:(1)分段断路器兼作旁路断路器如图10-4所示,从分段断路器0QF的隔离开关内侧引接联络隔离开关05QS和06QS至旁路母线,在分段工作母线之间再加两组串联的分段隔离开关03QS和04QS。
正常运行时,分段断路器0QF及其两侧隔离开关03QS和04QS处于接通位置,联络隔离开关05QS和06QS 处于断开位置,分段隔离开关01QS和02QS中,一组断开,一组闭合,旁路母线不带电。
(2)旁路断路器兼作分段断路器如图10-5所示。
正常运行时,两分段隔离开关01QS、02QS一个投入一个断开,两段母线通过901QS、90QF、905QS、旁路母线、03QS相连接,90QF起分段断路器作用。
第二节 双母线接线一、双母线接线1.接线特点不分段的双母线接线如图10-6所示。
这种接线有两组母线(IWB 和ⅡWB ),在两组母线之间通过母线联络断路器0QF (以下简称母联断路器)连接;每一条引出线(L1、L2、L3、L4)和电源支路(5QF 、6QF )都经一台断路器与两组母线隔离开关分别接至两组母线上。
11QSIIWBIWB 51QS图10-6 双母线接线二、双母线分段接线双母线分段接线如图10-7所示,I 母线用分段断路器00QF 分为两段,每段母线与Ⅱ母线之间分别通过母联断路器01QF 、02QF 连接。
这种接线较双母线接线具有更高的可靠性和更大的灵活性。
当I 组母线工作,Ⅱ组母线备用时,它具有单母线分段接线的特点。
I 组母线的任一分段检修时,将该段母线所连接的支路倒至备用母线上运行,仍能保持单母线分段运行的特点。
当具有三个或三个以上电源时,可将电源分别接到I 组的两段母线和Ⅱ组母线上,用母联断路器连通Ⅱ组母线与I 组某一个分段母线,构成单母线分三段运行,可进一步提高供电可靠性。
三、双母线带旁路母线接线图10-7 双母线分段接线11QS1QF 13QS2QF 3QF 4QFII 段12QSI 段01QS02QS23QS43QS33QS21QS22QS32QS42QSL141QS31QSL2L3L401QF02QF1.接线特点有专用旁路断路器的双母线带旁路接线如图10-8所示,旁路断路器可代替出线断路器工作,使出线断路器检修时,线路供电不受影响。
双母线带旁路接线,正常运行多采用两组母线固定连接方式,即双母线同时运行的方式,此时母联断路器处于合闸位置,并要求某些出线和电源固定连接于I 母线上,其余出线和电源连至Ⅱ母线。
两组母线固定连接回路的确定既要考虑供电可靠性,又要考虑负荷的平衡,尽量使母联断路器通过的电流很小。
双母线带旁路接线采用固定连接方式运行时,通常设有专用的母线差动保护装置。
运行中,如果一组母线发生短路故障,则母线保护装置动作跳开与该母线连接的出线、电源和母联断路器,维持未故障母线的正常运行。
然后,可按操作规程的规定将与故障母线连接的出图10-8 有专用旁路断路器的双母线带旁路接线IIWBIWB线和电源回路倒换到未故障母线上恢复送电。
用旁路断路器代替某出线断路器供电时,应将旁路断路器90QF 与该出线对应的母线隔离开关合上,以维持原有的固定连接方式。
当出线数目不多,安装专用的旁路断路器利用率不高时,为了节省资金,可采用母联断路器兼作旁路断路器的接线,具体连接如图10-9(a)、(b)、(c)所示。
图10-9(a)所示接线,按固定连接方式运行时002QS、003QS、00QF闭合,001QS、005QS断开,旁路母线不带电,旁路断路器00QF 作为母联断路器运行;如果需要用00QF代替出线断路器供电时,需先将双母线的运行方式改为单母线运行,再按操作规程完成用00QF 代替出线断路器的操作。
图10-9(b)所示接线,按固定连接方式运行时,001QS、00QF、002QS闭合,005QS断开,旁路母线不带电运行。
用00QF代替出线断路器供电时,需先将Ⅱ母线倒换为备用母线,I母线为工作母线,然后再完成用00QF代替出线断路器的操作。
图10-9(c)所示接线,按固定连接方式运行时,902QS、90QF、905QS、903QS闭合,901QS断开,旁路母线带电运行。
用90QF代替出线断路器供电时,需先将双母线的运行方式改为单母线运行,再按操作规程完成用90QF代替出线断路器的操作。
四、一个半断路器接线1.接线特点一台半断路器接线如图10-10所示,有两组母线,每一回路经一台断路器接至一组母线,两个回路间有一台断路器联络,形成一串,每回进出线都与两台断路器相连,而同一串的两条进出线共用三台断路器,故而得名一台半断路器接线或叫做二分之三接线。
正常运行时,两组母线同时工作,所有断路器均闭合。
五、变压器-母线组接线除了以上常见的几种结线之外,还可以采用如图10-11所示的变压器-母线组接线。
这种接线变压器直接接入母线,各出IIWBIIWB(a 图10-9 母联兼旁路断路器接线(b (c(a )两组母线带旁路(b )一组母线带旁路(c )设有旁路跨图10-10 一台半断路器接线线回路采用双断路器接线,如图10-11(a )所示或者一个半断路器接线,如图10-11(b )所示。
调度灵活,电源与负荷可以自由调配,安全可靠,利于扩建。
由于变压器运行可靠性比较高,所以直接接入母线,对母线运行不产生明显的影响。
一旦变压器故障,连接于母线上的断路器跳开,但不影响其他回路供电,再用隔离开关把故障变压器退出后,即可进行倒闸操作使该母线恢复运行。
第三节 无母线接线一、桥形接线桥形接线适用于仅有两台变压器和两回出线的装置中,接线如图(a)(a )出线双断路器接线(b )出线一台半断路器接线 图10-11 变压器母线组接线10-12所示。
桥形接线仅用三台断路器,根据桥回路(3QF)的位置不同,可分为内桥和外桥两种接线。
桥形接线正常运行时,三台断路器均闭合工作。
1.内桥接线内桥接线如图10-12(a)所示,桥回路置于线路断路器内侧(靠变压器侧),此时线路经断路器和隔离开关接至桥接点,构成独立单元;而变压器支路只经隔离开关与桥接点相连,是非独立单元。
内桥接线的特点为:(1)线路操作方便。
如线路发生故障,仅故障线路的断路器跳闸,其余三回路可继续工作,并保持相互的联系。
(2)正常运行时变压器操作复杂。
如变压器1T检修或发生故障时,需断开断路器lQF、3QF,使未故障线路L1供电受到影响,然后需经倒闸操作,拉开隔离开关1QS后,再合上1QF、3QF才能恢复线路Ll工作。
因此将造成该侧线路的短时停电。
断路器故障或检修时造成该回路停电。
为此,在实际接线中可采用设外跨条来提高运行灵活性。
2.外桥接线外桥接线如图10-12(b )所示,桥回路置于线路断路器外侧,变压器经断路器和隔离开关接至桥接点,而线路支路只经隔离开关与桥接点相连。
外桥接线的特点为:(1)变压器操作方便。
如变压器发生故障时,仅故障变压器回路的断路器自动跳闸,其余三回路可继续工作,并保持相互的联系。
(2)线路投人与切除时,操作复杂。
如线路检修或故障时,需断开两台断路器,并使该侧变压器停止运行,需经倒闸操作恢复变压器工作,造成变压器短时停电。
图10-12 桥形接线(a )内桥接线 (b )外桥接线1QF器故障或检修时,造成该侧变压器停电,在实际接线中可采用设内跨条来解决这个问题。
二、多角形接线多角形接线也称为多边形接线,如图10-13所示。
它相当于将单母线按电源和出线数目分段,然后连接成一个环形的接线。
