通信电路试卷及答案

电子与通信技术：电子电路试题及答案四1、判断题因为正弦量可以用相量来表示，所以说相量就是正弦量。

正确答案：错2、单选松下NV-8000型摄录一体机所摄录节目在本机上播发时，彩色时有时无，但图象和伴音均正常。

（江南博哥）此故障存在于（）的公共电路上。

A、亮度信号处理B、视频信号处理C、分速度伺服控制D、相位伺服控制正确答案：A3、填空题若要集成运放工作在线性区，则必须在电路中引入（）负反馈。

正确答案：深度4、判断题放大器分为共发射极、共基极、共集电极三种基本形式。

正确答案：对5、判断题三相异步电动机在满载和空载下起动时，起动电流是一样的。

正确答案：错6、单选动态存储单元是靠（）的功能来保存和记忆信息的。

A、自保持B、栅极存储电荷正确答案：B7、判断题微变等效电路中不但有交流量，也存在直流量。

正确答案：错8、单选图文电视广播系统在我国简称（）。

A、TeletextB、文字放送C、AntiopeD、CCST制正确答案：D9、问答题变压器能否改变直流电压？为什么？正确答案：变压器是依据互感原理工作的，直流下不会引起互感现象，因此不能改变直流电压。

10、填空题P型半导体中空穴为（）载流子，自由电子为（）载流子。

正确答案：多数；少数11、填空题同相比例运算电路的输入电流等于（）。

正确答案：零12、单选要实现集电极调制特性应使功放工作在（）状态.A、欠压状态B、过压状态C、临界状态D、任意状态正确答案：B13、填空题与整流二极管相比，检波二极管的结电容应当更（）。

正确答案：大14、填空题当RLC串联电路发生谐振时，电路中阻抗最小且等于电阻R；电路中电压一定时电流（），且与电路总电压同相。

正确答案：最大15、填空题根据选频网络的不同，反馈试正弦波振荡器可分为（）、RC振荡器、石英晶体振荡器。

正确答案：LC振荡器16、单选表示有功功率、无功功率、视在功率的字母分别用（）A、P、S、QB、Q、P、SC、P、Q、SD、P、Q、S正确答案：C17、单选为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（）.A.临界B.欠压C.过压D.任意状态正确答案：C18、填空题高频谐振功率放大器中为了将实际的负载阻抗变换成所需要大小的阻抗，应当使用（）网络。

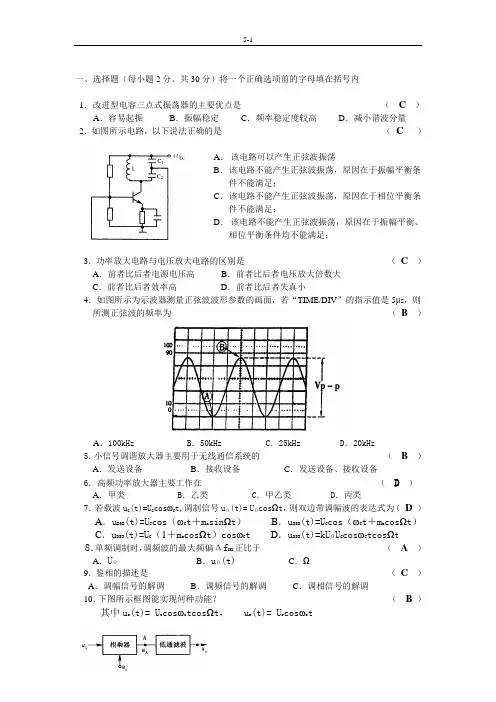

一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．改进型电容三点式振荡器的主要优点是（C）A．容易起振B．振幅稳定C．频率稳定度较高D．减小谐波分量2．如图所示电路，以下说法正确的是（C）A．该电路可以产生正弦波振荡B．该电路不能产生正弦波振荡，原因在于振幅平衡条件不能满足；C．该电路不能产生正弦波振荡，原因在于相位平衡条件不能满足；D．该电路不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；3．功率放大电路与电压放大电路的区别是（C）A．前者比后者电源电压高B．前者比后者电压放大倍数大C．前者比后者效率高D．前者比后者失真小4．如图所示为示波器测量正弦波波形参数的画面，若“TIME/DIV”的指示值是5μs，则所测正弦波的频率为（B）A．100kHz B．50kHz C．25kHz D．20kHz5．小信号调谐放大器主要用于无线通信系统的（B）A．发送设备B．接收设备C．发送设备、接收设备6．高频功率放大器主要工作在（D）A．甲类B．乙类 C．甲乙类 D．丙类7．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则双边带调幅波的表达式为（D）A．u DSB(t)=U C cos（ωC t＋m a sinΩt）B．u DSB(t)=U C cos（ωC t＋m a cosΩt）C．u DSB(t)=U C（1＋m a cosΩt）cosωC t D．u DSB(t)=kUΩU C cosωC tcosΩt8．单频调制时，调频波的最大频偏Δf m正比于（A）A．UΩB．uΩ(t)C．Ω9．鉴相的描述是（C）A．调幅信号的解调B．调频信号的解调C．调相信号的解调10．下图所示框图能实现何种功能？（B）其中u s(t)= U s cosωc tcosΩt， u r(t)= U r cosωc tA．振幅调制B．检波C．混频D．鉴频11．振荡器的相位平衡条件和振幅起振条件为（C）A．φT（ω）＝2nл，T（jω）＝1B．φT（ω）＝0，T（jω）＝1C．φT（ω）＝2nл，T（jω）>112．调幅的描述（ C ）A．用载波信号去控制调制信号的振幅，使调制信号的振幅按载波信号的规律发生变化。

一、 填空题（每题3分，共36分）。

1. 信道指传输信息的通道，或传输信号的通道，可分为 有线信道 和 无线信道 两大种。

2. 无线电波在空间传播的速度是 3×108m/s 。

3. 无线电波的频段划分中，300KHz ～3MHz 的频段称为 中频 ，用于AM 广播和业余无线电。

4. 按照导通角θ来分类，θ=180º的高频放大器称为 甲（A ） 类放大器，90º＜θ＜180º的高频放大器称为 甲乙（AB ） 类放大器，θ<90º的高频放大器有 丙、丁、戊（C 、D 、E ） 类。

5. 欠压工作状态是指晶体管在输入信号的全周期内都是工作在特性曲线的 放大区区。

过压工作状态是在信号周期内部分时间晶体管工作在 饱和 区。

6. 并联谐振回路中，用品质因素Q 来反映电路的谐振特性，例如回路的通频带和选择性与Q 的大小有很大的关系，一般而言，Q 值越大回路的选择性越 好 ，但通频带越 窄 。

7. 已知LC 并联谐振回路的电感L 在f=30MHz 时测得L=1uH ，Q 0=100，求谐振频率f 0=30MHz 时的电容C= 28.17 pF 和并联谐振电阻R 0= 18.84K Ω8. 如右图所示的电容部分接入电路，等效电阻R ’= 1600Ω 。

9. 高频功率放大器原来工作在临界状态，当谐振阻抗（相当于负载R C ）增大时，放大器转入 过压 状态，I C0、I C1M 下降 ，i C 波形出现 中心下凹 。

10. 振荡器是一个能自动地将 直流电源 能量转换为一定波形 振荡交变能量的转换电路。

11. 正弦波振荡电路中，起振条件为： 1,2,0,1,2,....K F K F n n ϕϕπ>+==；平衡条件为： 1,2,0,1,2,.K F K F n n ϕϕπ=+==。

12. 下列电路中，根据“射同基反”的原则，肯定不能产生震荡的是 A 。

二、 绘图题。

1 通信电子电路期末考试卷（答题时间：100分钟）班级姓名班级序号成绩. 题号一二三四五六七总分得分阅卷人一、填空：(23分) 1. (2分) 研究一个小信号调谐放大器，应从和两个方面去研究。

2.（2分）晶体管在高频工作时，放大能力，a f 、b f 、T f 相互间的大小关系是。

3.(5分) 大信号基极调幅，必须工作在状态，选管子时P CM ³理由是。

4. (2分) 在大信号峰值检波中，若二极管D 反接，能否起检波作用。

5.(2分)设非线性元件的伏安特性为i a u a u =+133，能否产生调幅作用___________为什么____________________________________。

6.(4分) 比例鉴频器除了具有鉴频功能外，还具有功能，其输出电压在相同的1o U 和2o U 下，是鉴频器的一半。

7.(2分)在集电极调幅电路中，若E C ＝10V 、BV CEO ≥。

8. (4分) 在一个变频器中，若输入频率为1200 KHZ ，本振频率为1665 KH Z 。

今在输入端混进一个2130 KHZ 的干扰信号，变频器输出电路调谐在中频f i =465 KH Z ，问变频器能否把干扰信号抑制下去？，问变频器能否把干扰信号抑制下去？ 理由是理由是 。

二、二、 （12分）某单调谐放大器如图所示，已知KHz f 4650=，H L m 560=，1000=Q ，284.013121==N N n ,08.013452==N N n ,晶体管3AG31的y 参量如下：参量如下：mSg ie 0.1=，Sg oe m 110=，pFC ie 400=，pFC oe 62=，mSy feo34028Ð=，（1）试计算：）试计算：谐振电压放大倍数½K V0½；（2）试写出求解通频带B 和回路插入损耗的表达式。

和回路插入损耗的表达式。

三、(12分) 已知某两个已调波电压，其表达式分别为：已知某两个已调波电压，其表达式分别为：)(110cos 1.090cos 1.0100cos 2)(1V t t t t u p p p ++=； )(110cos 1.090cos 1.0)(2V t t t u p p +=试确定（1）)(1t u 、)(2t u 各为何种已调波，写出它们的标准型数学表达式，并画出时域波形图；出时域波形图；（2）计算在单位电阻上消耗的总边带功率P 边和总功率P 调以及频带宽度B 。

通信电子线路复习题（含答案）一、填空题1．无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2. 针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。

3. 在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。

4. 调频电路有直接调频、间接调频两种方式5. 根据工作特点的不同，检波器有同步检波器和非同步检波器两种。

6.对于FM广播、TV、导航移动通信均属于超短波波段通信。

7. 晶体管选定后，接入系数和回路总电容不变时，单调谐回路放大器的增益和通频带成反比关系。

与单调谐回路相比，双调谐回路谐振放大器的优点是选择性好。

8. 谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为脉冲波，由于集电极负载的滤波作用，输出的是与输入信号频率相同的正弦波。

9.检波有同步和非同步检波两种形式。

10.电话话音信号的频率范围为300~3400Hz，音频信号的频率范围为20~20KHz。

11.通信系统的组成为信息源、发送设备、传输信道、接收设备和收信装置。

12.调谐放大器主要由晶体管和调谐电路组成，其衡量指标为放大倍数和选频性能。

13. 角度调制是用音频信号控制载波的频率、相位。

14. 短波的波长较短，地面绕射能力弱，且底面吸收损耗较大，不宜地面传播。

15.实际谐振曲线偏离理想谐振曲线的程度，用矩形系数指标衡量。

16.和振幅调制相比，角度调制的主要优点是抗干扰能力强，因此它们在通信中获得了广泛的应用。

17.小信号调谐放大器的集电极负载为LC谐振回路。

18.小信号调谐放大器双调谐回路的带宽为单调谐回路带宽的1.4倍。

第一部分：一、填空题1、无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。

3、调幅波的表达式为：v AM（t）= 20（1 +0.2cos100πt）cos107πt（V）；调幅波的振幅最大值为24V，调幅度Ma为20%，带宽f BW为100Hz，载波fc为5×106Hz。

4、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。

5、调频电路有直接调频、间接调频两种方式。

6、检波有同步、和非同步检波两种形式。

7、反馈式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振等三种。

8、变频器可由混频器、和带通滤波器两部分组成。

9、列出三个常见的频谱搬移电路：调幅、检波、变频。

10、用模拟乘法器非线性器件实现幅度调制最为理想。

二、选择题（将一个正确选项前的字母填在括号内）1、下列哪种信号携带有调制信号的信息（C ）A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF≠2nπD、|AF| =1，φA+φF≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态7、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是（D ）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（B）A、频率失真B、惰性失真C、负峰切割失真D、截止失真三、判断题，对的打“√”,错的打“×”1、谐振放大器是采用谐振回路作负载的放大器。

《通信电子电路》练习题及答案解析1. 必答[单选题]当输入信号本身为电信号时，在通信系统中可省略。

A：输入变换器B：发送设备C：接收设备D：输出变换器正确答案：A2. 必答[单选题]调制应用在通信系统的。

A：输入变换器B：发送设备C：接收设备D：输出变换器正确答案：B3. 必答[单选题]为了有效地发射电磁波，天线尺寸必须与辐射信号的。

A：频率相比拟B：振幅相比拟C：相位相比拟D：波长相比拟正确答案：D4. 必答[单选题]下列表述正确的是。

A：低频信号可直接从天线上有效地辐射B：低频信号必须装载到高频信号上才能有效地辐射C：低频信号和高频信号都不能从天线上有效地辐射D：低频信号和高频信号都能从天线上有效地辐射正确答案：B5. 必答[单选题]下列表述正确的是。

A：高频功率放大器只能位于接收系统中B：高频振荡器只能位于接收系统中C：调制器只能位于发送系统中D：解调器只能位于发送系统中正确答案：C6. 必答[判断题]发送设备和接收设备的末级一般都采用功率放大器。

1：对2：错正确答案：对1. [填空题]选频网络的通频带指归一化幅频特性由1下降到（）时的两边界频率之间的宽度。

第1空：1/√2正确答案：(1)；0.7；0.7072. [填空题]理想选频网络的矩形系数为（）。

第1空：1正确答案：(1)13. [单选题]实际选频电路的矩形系数均（）。

A：大于1B：小于1C：等于1D：不能确定正确答案：A4. [单选题]越接近1，选频特性越（）。

A：好B：差正确答案：A1. [单选题]LC组成的并联谐振回路，谐振时，谐振回路的端电压值。

A：最大B：最小C：等于零D：不能确定、正确答案：A2. [单选题]LC并联谐振回路中，当工作频率等于谐振频率时，回路呈（）。

A：感性B：容性C：阻性D：感性或容性正确答案：C3. [单选题]LC并联谐振回路中，当工作频率小于谐振频率时，回路呈（）。

A：感性B：容性C：阻性D：感性或容性正确答案：A4. [单选题]下列描述LC串联回路的表达式中，不正确的。

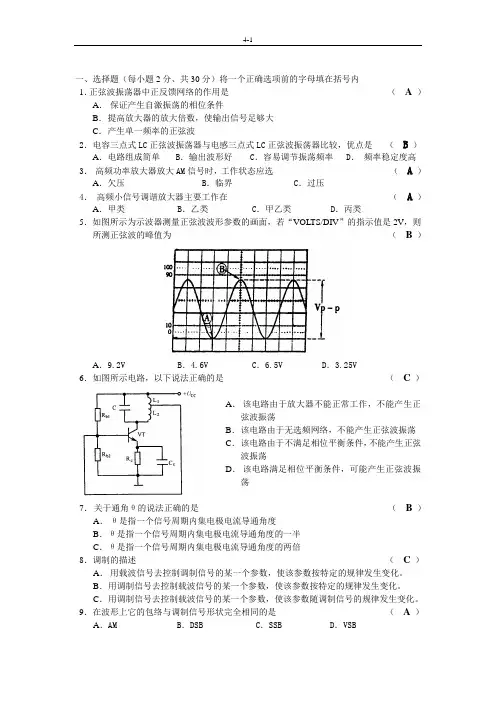

一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．正弦波振荡器中正反馈网络的作用是（A）A．保证产生自激振荡的相位条件B．提高放大器的放大倍数，使输出信号足够大C．产生单一频率的正弦波2．电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较，优点是（B）A．电路组成简单 B．输出波形好 C．容易调节振荡频率 D．频率稳定度高 3．高频功率放大器放大AM信号时，工作状态应选（A）A．欠压 B．临界 C．过压4．高频小信号调谐放大器主要工作在（ A）A．甲类B．乙类 C．甲乙类 D．丙类5．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是2V，则所测正弦波的峰值为（B）A．9.2V B．4.6V C．6.5V D．3.25V6．如图所示电路，以下说法正确的是（C）A．该电路由于放大器不能正常工作，不能产生正弦波振荡B．该电路由于无选频网络，不能产生正弦波振荡C．该电路由于不满足相位平衡条件，不能产生正弦波振荡D．该电路满足相位平衡条件，可能产生正弦波振荡7．关于通角θ的说法正确的是（B）A．θ是指一个信号周期内集电极电流导通角度B．θ是指一个信号周期内集电极电流导通角度的一半C．θ是指一个信号周期内集电极电流导通角度的两倍8．调制的描述（C）A．用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。

B．用调制信号去控制载波信号的某一个参数，使该参数按特定的规律发生变化。

C．用调制信号去控制载波信号的某一个参数，使该参数随调制信号的规律发生变化。

9．在波形上它的包络与调制信号形状完全相同的是（ A ）A．AM B．DSB C．SSB D．VSB10．混频器与变频器的区别（B）A．混频器包括了本振电路B．变频器包括了本振电路C．两个都包括了本振电路D．两个均不包括本振电路11．直接调频与间接调频相比，以下说法正确的是（C）A．直接调频频偏较大，中心频率稳定B．间接调频频偏较大，中心频率不稳定C．直接调频频偏较大，中心频率不稳定D．间接调频频偏较大，中心频率稳定12．一同步检波器，输入信号为u S =U S cos（ωC＋Ω）t，恢复载波u r =U r cos（ωC t＋φ）,输出信号将产生（C）A．振幅失真B．频率失真C．相位失真13．鉴频特性曲线的调整内容不包括（B）A．零点调整B．频偏调整C．线性范围调整D．对称性调整14．某超外差接收机接收930kHz的信号时，可收到690kHz和810kHz信号，但不能单独收到其中一个台的信号，此干扰为（D）A．干扰哨声B．互调干扰C．镜像干扰D．交调干扰15．调频信号u AM(t)=U C cos（ωC t＋m f sinΩt）经过倍频器后，以下说法正确的是（C）A．该调频波的中心频率、最大频偏及Ω均得到扩展，但m f不变B．该调频波的中心频率、m f及Ω均得到扩展，但最大频偏不变C．该调频波的中心频率、最大频偏及m f均得到扩展，但Ω不变D．该调频波最大频偏、Ω及m f均得到扩展，但中心频率不变二、填空题（每空1分，共15分）1.放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。

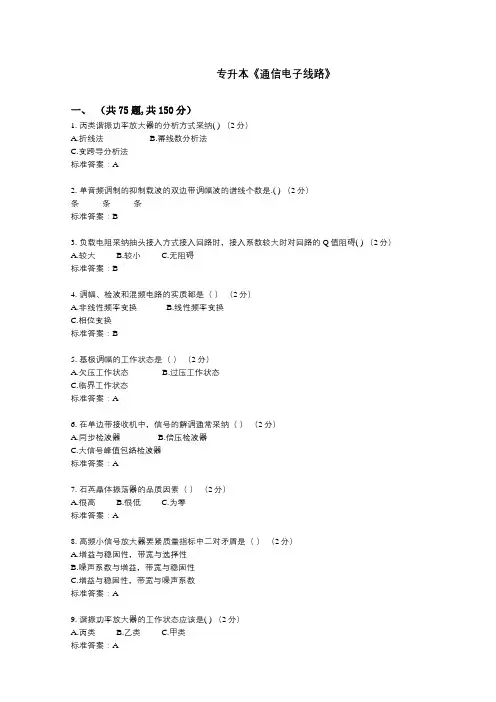

专升本《通信电子线路》一、（共75题,共150分）1. 丙类谐振功率放大器的分析方式采纳( ) （2分）A.折线法B.幂线数分析法C.变跨导分析法标准答案：A2. 单音频调制的抑制载波的双边带调幅波的谱线个数是.( ) （2分）条条条标准答案：B3. 负载电阻采纳抽头接入方式接入回路时，接入系数较大时对回路的Q值阻碍( ) （2分）A.较大B.较小C.无阻碍标准答案：B4. 调幅、检波和混频电路的实质都是（）（2分）A.非线性频率变换B.线性频率变换C.相位变换标准答案：B5. 基极调幅的工作状态是（）（2分）A.欠压工作状态B.过压工作状态C.临界工作状态标准答案：A6. 在单边带接收机中，信号的解调通常采纳（）（2分）A.同步检波器B.倍压检波器C.大信号峰值包络检波器标准答案：A7. 石英晶体振荡器的品质因素（）（2分）A.很高B.很低C.为零标准答案：A8. 高频小信号放大器要紧质量指标中二对矛盾是（）（2分）A.增益与稳固性，带宽与选择性B.噪声系数与增益，带宽与稳固性C.增益与稳固性，带宽与噪声系数标准答案：A9. 谐振功率放大器的工作状态应该是( ) （2分）A.丙类B.乙类C.甲类20. 理想混频器件的伏安特性应该是( ) （2分）A.B.C.标准答案：A21. 能夠产生双边带调幅波的电路有( ) （2分）A.单二极管电路B.二极管平稳电路C.二极管环型电路D.模拟乘法器电路标准答案：A,B,C,D22. 混频器的作用是（）（2分）A.使本地振荡频率发生转变B.将接收信号放大而维持载频不变C.将接收信号的载频变换到某一固定的频率上D.产生线性频率变换标准答案：C,D23. 包络检波器中采纳分负载电路是为了克服( ) （2分）A.频率失真B.惰性失真C.底部失真D.非线性失真标准答案：C24. 电容三端式LC振荡器要紧有（）（2分）A.克拉泼电路B.考毕兹电路C.哈特莱电路D.西勒电路标准答案：A,B,,D25. 工作在过压工作状态的丙类谐振功率放大器，当输入电压波形是余弦信号时，集电极输出电流波形是( ) （2分）A.正弦波B.余弦波C.尖顶余弦脉冲D.凹顶余弦脉冲标准答案：D26. 串联型峰值包络检波器中，假设检波器的负载为2K ,电压传输系数Kd为1，那么其输入电阻约为( ) （2分）标准答案：B27. 直接调频电路的优势是（）（2分）A.可取得大的频偏B.中心频率的频率稳固度高C.线性度好标准答案：A28. LC振荡器通常采纳的偏置电路是（）（2分）A.固定偏置B.组合偏置C.自给偏置标准答案：B38. 有一载频为10MHz的调频波，假设将调制信号频率加大一倍，那么FM波的带宽（）（2分）A.减小B.随F转变C.大体不变标准答案：C39. 晶体管三端式振荡器的组成原那么是( ) （2分）、Xce同抗件,Xcb招架件、Xbc同抗件,Xce招架件、Xce同抗件,Xbe招架件标准答案：A40. 工作在过压工作状态的丙类谐振功率放大器，当输入电压波形是余弦信号时，集电极输出电流波形是（）（2分）A.正弦波B.凹顶余弦脉冲C.尖顶余弦脉冲标准答案：B41. 已知载波频率f0=1MHz，那么表达式vs(t) = (20+5cos(2π×103t))cos(2π×106t) (V)表示（）（2分）A.一般调幅波B.载波被抑制的双边带调幅波C.调频波标准答案：A42. 串联型石英晶体振荡器中的晶体在电路中作（）（2分）A.电感元件B.电容元件标准答案：C43. 晶体管小信号谐振放大器工作时要考虑单向化的缘故是( ) （2分）A.避免放大器产生自激B.提高增益C.为了联接方便标准答案：A44. 假设混频器件的伏安特性，那么可不能产生（）（2分）A.中频干扰B.交调干扰C.互调干扰标准答案：B45. 并联谐振回路采纳抽头接入的目的是（）（2分）A.减小信号源内阻和负载对回路Q值的阻碍B.加大信号源内阻和负载对回路Q值的阻碍C.为了联接方便标准答案：A46. 以下属于频谱非线性搬移电路的有() （2分）A.频率调制电路B.振幅调制电路C.检波电路D.鉴频电路标准答案：A,D47. 谐振功率放大器与小信号谐振放大器相同的地方是( ) （2分）A.放大的信号均为高频信号B.放大器工作点相同C.晶体管动态范围相同D.放大器的负载均为谐振回路B.C.标准答案：A58. 超外差调频广播接收机的中频通常选择为（）（2分）标准答案：C59. 间接调频是将（）变成调频波。

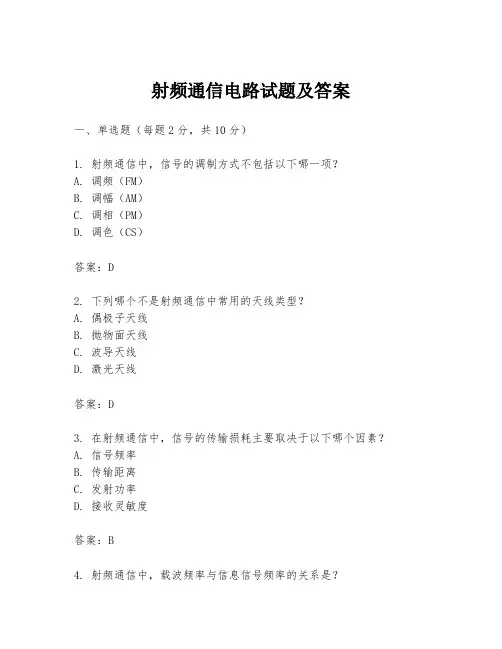

射频通信电路试题及答案一、单选题（每题2分，共10分）1. 射频通信中，信号的调制方式不包括以下哪一项？A. 调频（FM）B. 调幅（AM）C. 调相（PM）D. 调色（CS）答案：D2. 下列哪个不是射频通信中常用的天线类型？A. 偶极子天线B. 抛物面天线C. 波导天线D. 激光天线答案：D3. 在射频通信中，信号的传输损耗主要取决于以下哪个因素？A. 信号频率B. 传输距离C. 发射功率D. 接收灵敏度答案：B4. 射频通信中，载波频率与信息信号频率的关系是？A. 载波频率等于信息信号频率B. 载波频率高于信息信号频率C. 载波频率低于信息信号频率D. 载波频率与信息信号频率无关答案：B5. 射频通信电路中，混频器的作用是什么？A. 放大信号B. 滤波C. 调制信号D. 将信号从高频转换到低频答案：D二、多选题（每题3分，共15分）1. 射频通信电路设计中，以下哪些因素会影响信号的传输质量？A. 信号的调制方式B. 天线的方向性C. 信号的频率D. 传输介质的特性答案：ABCD2. 在射频通信中，以下哪些技术可以用于信号的解调？A. 包络检波B. 同步解调C. 相干解调D. 非相干解调答案：ABCD3. 射频通信中，以下哪些因素会影响天线的接收效果？A. 天线的长度B. 天线的增益C. 天线的极化方式D. 天线的高度答案：ABCD4. 射频通信电路中，滤波器的作用包括哪些？A. 滤除噪声B. 选择信号C. 放大信号D. 稳定信号答案：AB5. 射频通信电路中，以下哪些元件可以用于信号的放大？A. 晶体管B. 场效应管C. 集成运放D. 光耦器件答案：ABC三、判断题（每题1分，共10分）1. 射频通信中，信号的调制过程就是将信息信号加载到载波上的过程。

（对）2. 射频通信中，天线的增益越高，接收到的信号越强。

（对）3. 射频通信中，信号的传输损耗与信号的频率无关。

（错）4. 射频通信中，混频器可以将信号从低频转换到高频。

通信原理试卷一1、如果系统满足理想低通传输特性,则频带利用率可以达到:a、1B/Hzb、1bit/Hzc、2B/Hzd、2bit/Hz2、一个均值为零的平稳高斯窄带噪声，它的包络一维分布服从a、高斯分布b、均匀分布c、瑞利分布d、莱斯分布3、模拟信号解调的“门限效应"有可能出现在_________信号的解调中：a、DSBb、AMc、PMd、SSB4、发端发送纠错码，收端译码器自动发现并纠正错误,传输方式为单向传输,这种差错控制的工作方式被称为：a、FECb、ARQc、IFd、HEC5、在“0”、“1"等概率出现情况下，以下哪种码能够直接提取位同步信号：a、单极性不归零码b、双极性归零码c、单极性归零码d、双极性不归零码6、无码间串扰的基带系统传输双极性信号时，误码率与信噪功率比ρ的关系为a、 b、 c、 d、7、平稳随机过程协方差函数C（τ）与自相关函数R(τ）和均值m的关系为：a、 b、 c、 d、8、以奈奎斯特速率进行抽样得到的以下抽样信号，仅用理想低通滤波器不可能将原始信号恢复出来的是.a、自然抽样b、曲顶抽样c、理想抽样d、平顶抽样9、由发送端发送专门的同步信息，接收端把这个专门的同步信息检测出来作为同步信号的方法,被称为：a、外同步法b、自同步法c、位同步法d、群同步法10、连贯式插入法中的群同步保护，在维持态时通常要求：a、判决门限提高,漏同步概率提高b、判决门限降低，漏同步概率提高c、判决门限提高，漏同步概率降低d、判决门限降低,漏同步概率降低11、设x（t)为调制信号，调相波的表示式为：，则PM调制方式的瞬时角频率偏差为：a、 b、 c、 d、12、码长ｎ=7的汉明码，监督位应是:a、2位b、3位c、4位d、5位13、如果在已知发送独立的符号中，符号“E”出现的概率为0.125，则符号“E”所包含的信息量为：a、1bitb、2 bitc、3 bitd、4 bit二、填空题（1分/空）1、已知二进制数字信号每个码元占有的时间为1ms，0、1码等概率出现，则码元速率为__________，信息速率为__________；2、从信息传输角度来看，数字通信系统的主要质量指标是__________和__________.3、高斯白噪声是指噪声的概率密度服从__________分布，功率谱密度服从__________分布。

通信电路期末试题及答案一、选择题（每题2分，共50分）1. 下列哪个是正常工作在第一象限的共射放大器A. 低频放大器B. 高频放大器C. 电流放大器D. 信号放大器2. 以下哪一项是电路响应特性的描述？A. 线性增益B. 振荡频率C. 相频D. 功率稳定性3. 下面哪种元件能够对交流信号的特定频率产生滤波作用？A. 电感B. 电阻C. 电容D. 变压器4. 哪个参数常用于衡量直流放大器的线性度？A. 饱和电流B. 漏极电阻C. 基极电流D. 静态工作点5. 双极型晶体管的极间电容会对放大器的性能产生哪种影响？A. 减小输入电阻B. 减小输出电阻C. 减小增益D. 引起高频响应6. 哪项技术可以有效降低电子管放大器的失真？A. 负反馈B. 正反馈C. 导电D. 绝缘7. 对于下列哪种放大器，通用放大器电路表现最好？A. 低噪声放大器B. 高频放大器C. 功率放大器D. 调制放大器8. 下列哪种电路可以将直流信号和交流信号分离？A. 正弦波产生器B. 杜氏电路C. 限幅电路D. 音频放大器9. 在电路设计中，共基放大器通常用于增加什么特性？A. 输入电阻B. 输出电阻C. 电流放大倍数D. 频率响应10. 哪项技术可以理论上达到无限增益？A. 负反馈B. 正反馈C. 同相放大器D. 勒让德变换二、填空题（每空2分，共40分）1. 电路的____________取决于输入信号的频率范围。

2. 共阴放大器输出信号的相位与输入信号的相位____________。

3. 电压比值型带通滤波器通常由一个____________和一个____________组成。

4. 当晶体管工作于放大区时，晶体管的工作状态处于____________。

5. 信号发生器是通过____________产生基波及其倍频波形。

6. 负反馈放大器可以降低放大器的____________。

7. 电子管放大器用于____________产生。

标准答案(一)一、填空题（每空1分，共30分）1、无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。

3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。

4、调幅波的表达式为：uAM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最大值为24V，调幅度Ma为20℅，带宽fBW为100Hz，载波fc为5*106Hz。

5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。

6、调频电路有直接调频、间接调频两种方式。

7、检波有同步、和非同步检波两种形式。

8、反馈式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振等三种。

9、变频器可由混频器、和带通滤波器两部分组成。

10、列出三个常见的频谱搬移电路调幅、检波、变频。

11、用模拟乘法器非线性器件实现调幅最为理想。

二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列哪种信号携带有调制信号的信息（C ）A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态7、自动增益控制可简称为（ B ）A、MGCB、AGCC、AFCD、PLL8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是（D ）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（B）A、频率失真B、惰性失真C、负峰切割失真D、截止失真四、简答题（共20分）1、什么叫调制？在无线通信系统中为什么要进行调制？(6分)答：把要传送的信号“装载”到高频振荡信号的过程，称为调制。

电子与通信技术：电子电路考试答案（题库版）1、单选若载波uC（t）=UCcosωCt，调制信号uΩ（t）=UΩcosΩt，则双边带调幅波的为（）.A.uDSB（t）=UCcos（ωCt＋masinΩt）B.uDS（江南博哥）B（t）=UCcos（ωCt＋macosΩt）C.uDSB（t）=UC（1＋macosΩt）cosωCtD.uDSB（t）=kUΩUCcosωCtcosΩt正确答案：D2、判断题3线—8线译码器电路是三—八进制译码器。

正确答案：错3、填空题调幅广播中波频段的工作频率范围约为（）Hz至1660KHz。

正确答案：500K4、单选调幅波的信息包含在它的（）.A.频率变化之中B.幅度变化之中C.相位变化之中正确答案：B5、问答题反馈控制电路有哪些类型，各自的功能是什么？正确答案：（1）自动增益控制AGC，主要用于接收机中，以维持整机输出恒定，几乎不随外来信号的强弱而变化。

（2）自动频率控制AFC，又称自动频率微调，主要用于电子设备中稳定振荡器振荡频率。

它利用反馈控制量自动调节振荡器的振荡频率，使振荡器稳定在某一预期的标准频率附近。

（3）锁相环路PLL，它用于锁定相位，实现无频差反馈控制。

6、填空题电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为容性，发射极至基极之间的阻抗Zbe性质应为容性，基极至集电极之间的阻抗Zcb 性质应为（）.正确答案：感性7、填空题在丙类谐振功率放大器中，为了将实际负载变换成为功率放大器所需的最佳负载电阻，应当使用（）网络。

正确答案：匹配8、判断题线路上负载并联得越多，其等效电阻越小，因此取用的电流也越少。

正确答案：对9、填空题对电阻负载而言，当电压一定时，负载电阻越小，则负载越大，通过负载的电流和负载上消耗的功率就越大；反之，负载电阻越（），说明负载越小。

正确答案：大10、单选DAC0832是属于（）网络的DAC。

A、R-2R倒T型电阻B、T型电阻C、权电阻正确答案：A11、判断题大屏幕彩电为改善图像质量，采取的方法是改隔行扫描为逐行扫描正确答案：对12、填空题同步检波器的关键是要求插入的同步信号与调制端的载频信号（）。

复习题一、选择题1.二极管峰值包络检波器适用于哪种调幅波的解调（C）。

A 单边带调幅波B 抑制载波双边带调幅波C 普通调幅波D 残留边带调幅波2.欲提高功率放大器的效率，应使放大器的工作状态为（C）。

A 甲类B 乙类C 丙类3.变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数n为（C）。

A 1/3B 1/2C 2D 44.某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz的干扰信号，此干扰为（B）。

A 干扰哨声B 镜像干扰C 互调干扰D 交调干扰5.某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数m a为（C）A 0.6B 0.4C 0.25D 0.16.以下几种混频器电路中，输出信号频谱最纯净的是（A）A 二极管混频器B 三极管混频器C 模拟乘法器混频器7.某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（C）A 过压B 临界C 欠压8.鉴频的描述是（ B ）A 调幅信号的解调B 调频信号的解调C 调相信号的解调9.下图所示框图能实现何种功能？ ( C )其中u s(t)= U s cosωs tcosΩt， u L(t)= U L cosωL tA 振幅调制B 调幅波的解调C 混频D 鉴频10.在超外差式调幅收音机中，混频器的输出谐振回路应调谐在什么频率上？( D )A 载波频率f cB 本机振荡频率f LC f c + f LD f c - f L11.图1所示的检波电路适于对哪种已调信号进行检波？ ( C )A 抑制载波的双边带调幅波B 单边带调幅波C 普通调幅波D 调相波12.调频波的瞬时附加相位与什么成正比？( A )A 调制信号的积分B 调制信号的微分C 调制信号的瞬时值D 调制信号的频率13.在谐振功率放大器中，为了提高谐波抑制能力，谐振回路的Qe值（A）A越大越好B越小越好C无关14.为了实现丙类工作，基极偏置电压应设置在功率管的（B）A 放大区B 截止区C 饱和区15.某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δf m＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（B）A 12kHzB 24kHzC 20kHzD 40kHz16.双边带调制信号和单边带调制信号的载波被（C）A变频B搬移C抑制17.双边带调制信号和单边带调制信号的包络是否反映调制信号的变化规律。
