常用桥堆外形、内部原理及规格

常用桥堆外形、内部原理及规格

江苏省泗阳县李口中学沈正中

桥堆（整流桥）是由两个或四个二极管组成的整流器件。桥堆有半桥和全

桥两种，半桥又有正半桥和负半桥两种，

一个正半桥和一个负半桥就可以组成

一个全桥，如下图1。堆桥的文字符号

用UR表示。大功率桥堆要加散热板。

外形有扁形、圆形、方形、板凳形（分

直插与贴片）等，如图2、图3。

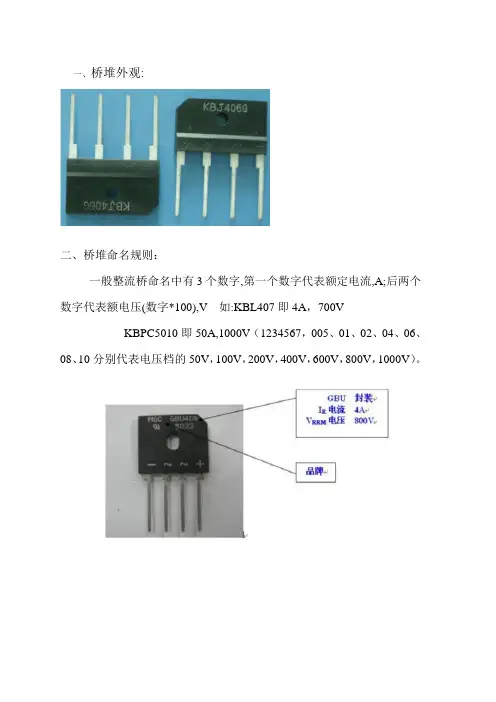

一般整流桥命名中有3个数字，第一

个数字代表额定电流A，后两个数字代表

额电压(数字×100 V)。如：KBL407即为4A700V，KBPC5010即50A1000V （005、01、02、04、06、08、10分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）。

常见外形及内部结构如下：

桥堆品种很多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A 到50A，最高反向峰值电压从50V到1000V。常见有以下一些规格（另外，对于电磁炉有专用的扁桥单相硅桥RS2006M-600V20A）：
