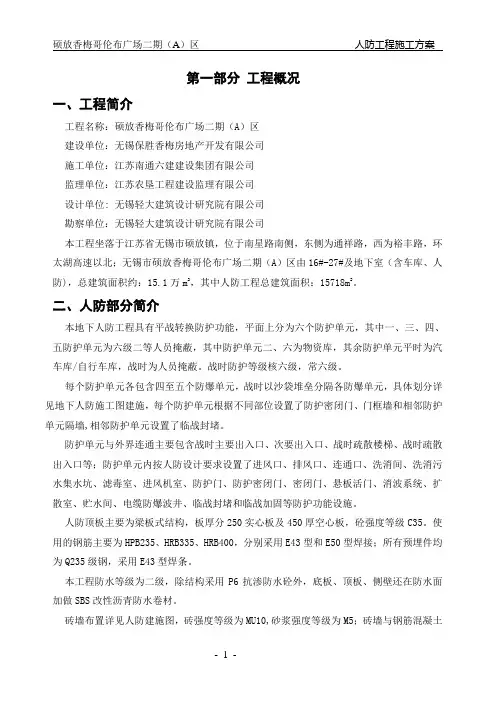

第一部分工程概况
一、工程简介
工程名称：硕放香梅哥伦布广场二期（A）区
建设单位：无锡保胜香梅房地产开发有限公司
施工单位：江苏南通六建建设集团有限公司
监理单位：江苏农垦工程建设监理有限公司
设计单位: 无锡轻大建筑设计研究院有限公司
勘察单位：无锡轻大建筑设计研究院有限公司
本工程坐落于江苏省无锡市硕放镇，位于南星路南侧，东侧为通祥路，西为裕丰路，环太湖高速以北；无锡市硕放香梅哥伦布广场二期（A）区由16#-27#及地下室（含车库、人防)，总建筑面积约：万m2，其中人防工程总建筑面积：15718m2。
二、人防部分简介
本地下人防工程具有平战转换防护功能，平面上分为六个防护单元，其中一、三、四、五防护单元为六级二等人员掩蔽，其中防护单元二、六为物资库，其余防护单元平时为汽车库/自行车库，战时为人员掩蔽。战时防护等级核六级，常六级。
每个防护单元各包含四至五个防爆单元，战时以沙袋堆垒分隔各防爆单元，具体划分详见地下人防施工图建施，每个防护单元根据不同部位设置了防护密闭门、门框墙和相邻防护单元隔墙,相邻防护单元设置了临战封堵。
防护单元与外界连通主要包含战时主要出入口、次要出入口、战时疏散楼梯、战时疏散出入口等；防护单元内按人防设计要求设置了进风口、排风口、连通口、洗消间、洗消污水集水坑、滤毒室、进风机室、防护门、防护密闭门、密闭门、悬板活门、消波系统、扩散室、贮水间、电缆防爆波井、临战封堵和临战加固等防护功能设施。
人防顶板主要为梁板式结构，板厚分250实心板及450厚空心板，砼强度等级C35。使用的钢筋主要为HPB235、HRB335、HRB400，分别采用E43型和E50型焊接；所有预埋件均为Q235级钢，采用E43型焊条。
本工程防水等级为二级，除结构采用P6抗渗防水砼外，底板、顶板、侧壁还在防水面加做SBS改性沥青防水卷材。
砖墙布置详见人防建施图，砖强度等级为MU10,砂浆强度等级为M5；砖墙与钢筋混凝土墙相交处，均应在混凝土墙上设置拉结钢筋2φ6@500与砖墙拉结。
给排水、通风、电气设备的预埋件、预埋管等，施工中各专业要密切配合。施工前必须对梁柱板墙上的预留孔洞及预埋件等（包括设备施工图预埋管件）的位置及要求详加了解、核对，以免错漏造成返工。
地下人防结构工程的施工组织、质量、进度、环境安全保证措施基本同《施工组织设计》，人防结构工程的工艺流程、施工组织、施工管理与部署、施工进度计划以及主要施工方法及技术措施、与安装的协调，基本同《地下室工程施工方案》，本施工方案仅包括地下人防结构工程特点的有关内容，其它详见《施工组织设计》、《地下室工程施工方案》和其它配套方案。本方案与配套方案有矛盾处，以本方案方法施工。
三、编制依据
人防工程的施工图纸
《建筑工程施工质量验收统一标准》（GB50300-2001）
《人民防空工程防护功能平战转换设计标准》（RFJ1-98）
《混凝土结构工程施工质量验收规范》（GB50204-2002）
《人民防空工程施工及验收规范》（GB50134-2004）
《人民防空工程质量检验评定标准》（RFJ01-2002）
《人民防空地下室设计规范》（GB50038-2005）
《地下工程防水技术规范》（GB50134-2004）
《工业金属管道工程施工及验收规范》（GB50235-97）
《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）
《通风与空调工程施工质量验收规范》（GB50243-2002）
地下室工程施工方案（包括模板、钢筋、混凝土施工方案）
其他相关规范、标准、依据性文件
第二部分人防工程施工
一、结构施工工艺流程
底板以上结构层：放样测量→墙、柱钢筋焊接→墙、柱钢筋安装→钢筋隐蔽验收→墙、柱、梁顶板模板安装→浇筑墙、柱砼→模板验收→梁、板钢筋安装→钢筋隐蔽验收→浇筑梁、板砼→养护→上一结构层→侧壁防水层→挤塑板保护层→土方回填底板：垫层施工→基底附加防水层施工→测量放线、弹线→底板钢筋绑扎→处理后浇带支撑、预埋、预留孔→墙、柱、梯等插筋绑扎（含导墙钢板止水带焊接）→水电风暖管道、预埋件→钢筋隐蔽验收→支撑电梯井等坑洞模板→安装防护门、防护密闭门、密闭门等门框→支撑导墙模板→模板等验收→浇筑混凝土→测温养护。
人防结构层：测量放线、弹线→绑扎、焊接柱墙钢筋→水电风暖管道、预埋件→钢筋隐蔽验收→安装防护门、防护密闭门、密闭门等门框→支撑柱墙梁板模板→模板等验收→柱墙浇筑混凝土→梁、板钢筋安装→水电风暖管道、预埋件→钢筋隐蔽验收→浇筑梁、板砼→养护→上一层非人防结构施工→侧壁防水层→挤塑板保护层→土方回填
二、人防工程结构施工
1、模具、材料的选择
梁、板、电梯内筒、集水井等模板采用18厚胶合板木模板, 木方背楞采用用50×100方木，背杠和支撑加固采用Φ48×钢管，截面较大的梁侧背杠设Φ14对拉螺杆防止涨模，不加塑料套管。
柱模板采用18厚胶合板木模板, 木方背楞采用用50×100方木，背杠和支撑采用Φ14对拉螺杆和Φ48×钢管，对拉螺杆采用一次性螺杆，不加塑料套管。
外墙、钢筋砼内墙（包括人防门框墙、临空墙等）的模板采用18厚胶合板木模板, 木方背楞采用用50×100方木，背杠和支撑采用Φ14对拉穿墙螺杆和Φ48×钢管，螺杆中部设置50×50×3止水片。模板内两侧的穿墙螺杆宜垫50×50×18的小木块，在拆模后剔除小木块后再烧断穿墙螺杆，并于外墙防水找平层施工前用1：2水泥砂浆补平。
模板接缝处采用宽面不干胶带粘贴，防止漏浆；后浇带和不同强度等级混凝土临时隔离采用钢筋和双层6目铁丝网相结合的措施。
2、模板及其支架
模板及其支架应符合下列规定：
1.必须具有足够的强度、刚度和稳定性；
2.能可靠的承载新浇混凝土的自重和侧压力，以及在施工过程中新产生的荷载；
3.保证工程结构和构件各部分形状、尺寸和相互位置的正确；
