弯曲模具设计说明书弯曲模具设计说明书1:弯曲模具设计概述1.1 弯曲模具设计的背景和目的1.2 弯曲模具设计的范围和约束条件 1.3 弯曲模具设计的主要目标和要求2:弯曲模具技术要求2.1 弯曲模具的材料选择和性能要求 2.2 弯曲模具的尺寸和公差要求2.3 弯曲模具的加工工艺和工艺要求3:弯曲模具的结构设计3.1 弯曲模具的整体结构设计3.2 弯曲模具的工作部位设计3.3 弯曲模具的夹持和定位设计3.4 弯曲模具的导向和定位设计3.5 弯曲模具的冷却和散热设计4:弯曲模具的配套设备和工装4.1 弯曲模具的千斤顶和液压系统4.2 弯曲模具的送料系统4.3 弯曲模具的夹具和夹具系统4.4 弯曲模具的测量和检测设备4.5 弯曲模具的辅助工装和辅助设备5:弯曲模具的制造和维护5.1 弯曲模具的制造工艺和制造流程5.2 弯曲模具的装配和调试过程5.3 弯曲模具的使用和使用注意事项5.4 弯曲模具的维护和保养方法6:弯曲模具的性能测试和验证6.1 弯曲模具的负荷测试和耐久性验证6.2 弯曲模具的尺寸准确性测试和精度验证 6.3 弯曲模具的可靠性评估和故障分析7:弯曲模具的标准和法规7.2 弯曲模具的使用安全规定和操作规程7.3 弯曲模具的环境保护要求和限制条件附件:1:弯曲模具设计图纸及CAD文件2:弯曲模具工艺流程图3:弯曲模具材料报告和测试报告法律名词及注释:1:《模具设计专利法》:专门关于模具设计与制造的法律法规。
2:《职业安全与健康法》:规范工作场所的安全与健康要求。
3:《环境保护法》:保护环境和预防污染的法律法规。
弯曲模设计一.凸模圆角半径当弯曲件的相对弯曲半径r / t 较小时,取凸模圆角半径等于或略小于工件内侧的圆角半径r ,但不能小于材料所允许的最小弯曲半径r min 。
若弯曲件的r / t 小于最小相对弯曲半径,则应取凸模圆角半径r t > r min ,然后增加一道整形工序,使整形模的凸模圆角半径r t = r 。
当弯曲件的相对弯曲半径r / t 较大(r / t > 10 ),精度要求较高时,必须考虑回弹的影响,根据回弹值的大小对凸模圆角半径进行修正。
二.凹模圆角半径凹模入口处圆角半径r a 的大小对弯曲力以及弯曲件的质量均有影响,过小的凹模圆角半径会使弯矩的弯曲力臂减小,毛坯沿凹模圆角滑入时的阻力增大,弯曲力增加,并易使工件表面擦伤甚至出现压痕。
在生产中,通常根据材料的厚度选取凹模圆角半径:当t ≤ 2 mm ,r a = (3 ~ 6) tt =2 ~ 4 mm ,r a = (2 ~ 3) tt >4 mm ,r a = 2 t对于V 形弯曲件凹模,其底部圆角半径可依据弯曲变形区坯料变薄的特点取r ' a = (0.6 ~ 0.8)( r t + t) 或者开退刀槽。
三. 弯曲凹模深度凹模深度要适当,若过小则弯曲件两端自由部分太长,工件回弹大,不平直;若深度过大则凹模增高,多耗模具材料并需要较大的压力机工作行程。
图20 弯曲模工作部分尺寸对于V 形弯曲件,凹模深度及底部最小厚度如图20a 所示,数值查表2 。
表2 弯曲V 形件的凹模深度及底部最小厚度值(mm)对于 U 形弯曲件,若直边高度不大或要求两边平直,则凹模深度应大于工件的深度,如图 20b 所示,图中 h 0 查表 3 。
如果弯曲件直边较长,而且对平直度要求不高,凹模深度可以小于工件的高度,见图 20c ,凹模深度 l 0 值查表 4。
表 3 弯曲 U 形件凹模 的 h 0 值 (mm) 板料厚度 t≤ 1 1~2 2~3 3~4 4~5 5~6 6~7 7~8 8~10 h 03456810 15 20 25表 4 弯曲 U 形件的 凹模深度 l 0 (mm)四. 弯曲 凸 、凹模的间隙V 形件弯曲 时, 凸 、凹模的间隙是*调整压力机的闭合高度来控制的。

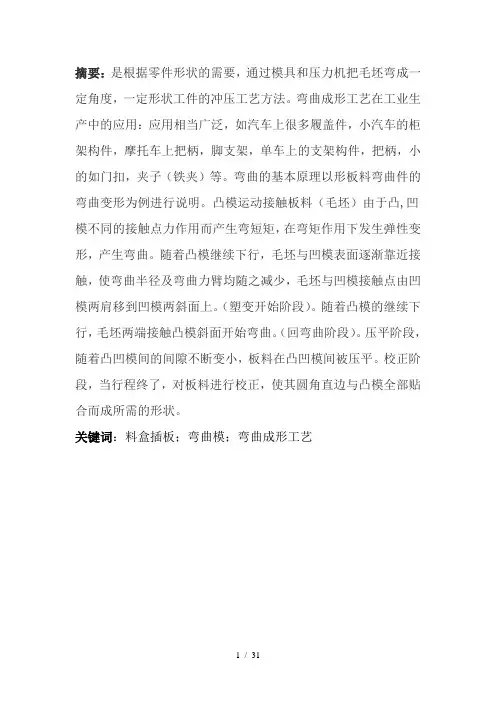

摘要:是根据零件形状的需要,通过模具和压力机把毛坯弯成一定角度,一定形状工件的冲压工艺方法。
弯曲成形工艺在工业生产中的应用:应用相当广泛,如汽车上很多履盖件,小汽车的柜架构件,摩托车上把柄,脚支架,单车上的支架构件,把柄,小的如门扣,夹子(铁夹)等。
弯曲的基本原理以形板料弯曲件的弯曲变形为例进行说明。
凸模运动接触板料(毛坯)由于凸,凹模不同的接触点力作用而产生弯短矩,在弯矩作用下发生弹性变形,产生弯曲。
随着凸模继续下行,毛坯与凹模表面逐渐靠近接触,使弯曲半径及弯曲力臂均随之减少,毛坯与凹模接触点由凹模两肩移到凹模两斜面上。
(塑变开始阶段)。
随着凸模的继续下行,毛坯两端接触凸模斜面开始弯曲。
(回弯曲阶段)。
压平阶段,随着凸凹模间的间隙不断变小,板料在凸凹模间被压平。
校正阶段,当行程终了,对板料进行校正,使其圆角直边与凸模全部贴合而成所需的形状。
关键词:料盒插板;弯曲模;弯曲成形工艺绪论模具被称为“百业之母”,是工业生产的基础工艺装备,其应用非常广泛,在电子、汽车、电机、电器、仪表、家电和通讯等产品中~的零部件生产都依靠模具成形。
作为制造业的上游部分,模具对产品质量、效益起决定性作用。
当今世界正进行着新一轮的产业调整,一些模具制造企业逐渐向发展中国家转移,我国正成为世界模具大国。
目前我国的模具总产值已跃居世界第三,仅次于日本和美国。
近年来,外资对我国模具行业投入量增大,工业发达国家将模具向我国转移的趋势进一步明朗化,我国模具行业迎来新一轮的发展机遇的同时,也将面临巨大的挑战。
目前我国存在一方面模具产业规模不断扩大,一方面模具技术人员短缺的问题,这在一定程度上影响了国内模具企业的生产质量。
为解决这一问题,模具技能型人才的培养是关键。
本书就是为满足模具技术员学习的需要而编写,本书采用问答形式,对冲压模具设计与制造行业的基础知识和常见问题做了全面系统的介绍。
弯曲扭转复合成形有一定难度。
本文给出了实用的弯曲扭转复合模结构,论述了模具工作原理。

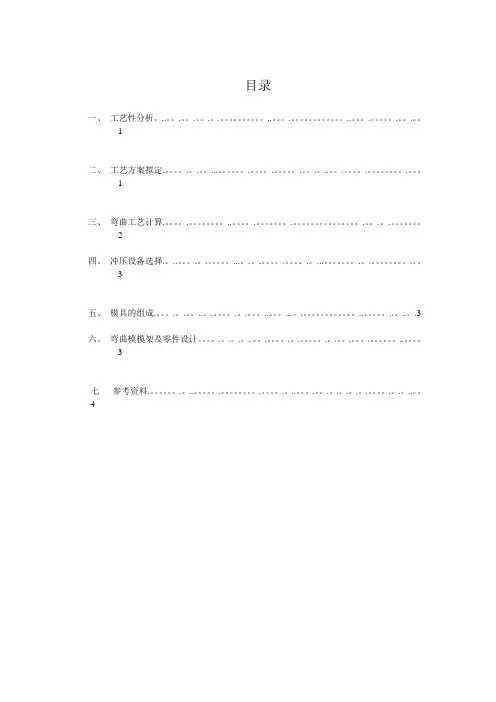

目录一、工艺性分析。
..。
.。
.。
.。
.。
..。
.。
..。
.。
.。
.。
1二、工艺方案拟定.。
.。
.。
...。
.。
.。
.。
.。
..。
.。
.。
.。
1三、弯曲工艺计算.。
.。
..。
.。
.。
.。
.。
.。
2四、冲压设备选择.。
..。
.。
.。
...。
.。
.。
.。
.。
...。
.。
.。
.。
3五、模具的组成.。
.。
.。
..。
.。
.。
.。
..。
...。
.。
..。
..。
..。
.3六、弯曲模模架及零件设计。
.。
.。
.。
..。
.。
.。
.。
.。
.。
.。
.。
..。
3七参考资料.。
.。
..。
.。
.。
.。
..。
.。
.。
.。
.。
.。
.。
.。
.。
..。
4U型弯曲模设计计算已知:材料为Q235,厚度t=2mm,模具高度H=51mm,长度L=48mm,弯曲半径r=3mm。
模具为U型弯曲模.一、工艺性分析1、材料分析材料分析. 该工件所用材料Q235是常用的冲压材料,塑性较好,适合冲压加工.2、结构分析该工件结构简单,形状对称,适合弯曲. 工件弯曲半径为3mm,垂直于纤维.所以,r min=0.1t=0。
2mm即能一次弯曲成功。
该工件是一个弯曲角度为90°的弯曲件,所有尺寸精度均未标注公差.而当r/t〈5 时,可以不考虑圆角半径的回弹,所以该工件符合普通弯曲的经济精度要求。
3、结论该工件的弯曲工艺性良好,适合进行弯曲加工.二、工艺方案的拟定1、毛坯长度L z当r>0。
5t时,毛坯长度计算公式为:L z=a+b+c+π﹙r+Kt﹚其中a=b=46mm,c=38mm,查表知K=1。
3所以L z=203。
16mm≈203mm2、方案确定分析看出,该产品为单工序模,基本冲压工序为弯曲。
三、弯曲工艺计算1、冲压力的计算①弯曲力的计算弯曲力的大小受到材料的力学性能、弯曲件形状、毛坯尺寸、弯曲半径、模具间隙、凹模圆角支点间距离、弯曲方式等多种因素的影响。
因此,要从理论是非常复杂和困难的,在生产中通常采用经验公式或通过简化的理论公式来进行计算。
目录一、弯曲件工艺分析………………………………二、工艺方案的确定………………………………三、弯曲工艺计算四、模具总体设计i五、冲压设备的选用六、绘制模具总装配图七、参考文献序号项目内容结论弯曲如图所示角度“L”形,材料为10优质钢,好度为1.2mm,,中批量生产,设计弯曲模。
插图一、弯曲件工艺分析根据零件的结构形状和批量要求,可采用冲孔落料,弯曲,”L”形弯曲3道工序成形,这里考虑“L”形弯曲工艺。
插图2个零件弯曲部位是33mm“L”形弯曲,按图中尺寸42mm,33mm可知圆角为90度,此工件为“L”形弯曲,零件尺寸公差为未注公差,在处理时按IT14级要求。
二、工艺方案的确定弯曲该零件常见的模具结构有如图所示两种方案:插图2个对于两直边不等的“L”形弯曲件,如果采用一般的“V”形件弯曲模弯曲,两直边的长度不容易保证,这时应采用“L”形弯曲模。
图a适用于两直边相差不大的“L”形件;图b适用于两直边相差较大的“L”形件;由于是单边弯曲,弯曲时柸料容易容易偏移,因此有定位和压料装置。
利用定位板定位,因为该零件属于两直角边长度相差较大的“L”形件,故用图b所示。
对于图b,还需采用压料板将柸料压住,以防止弯曲时柸料上翘。
另外,由于单边弯曲时凸模将承受较大的水平侧压力,因此需设置反侧压块,以平衡侧压力。
反侧压块的高度要保证在凸模接触柸料以前先挡住凸模,为此,反侧压块应高出凸模的上平面,其高度H可按下式确定:h≥2t+r1+r2式中,t为料厚,r1为反侧压块导向面入口圆角半径,r2为凸模导向面端部圆角半径,可取r1=r2=(2~5)t.三、有关弯曲工艺与计算1、坯料的展开长度弯曲圆角半径较大r>0.5t,故弯曲件由直边和圆弧两部分组成。
圆弧部分位移系数由r/t=1.25,查表5-8(P215<书1>)得:x=0.33.圆弧中心角a=90度,中性层曲率半径为:P=r+xt=1.5+0.33×1.2=1.896坯料展开尺寸总长度:Lz=L1+L2+3.14a∕180×p=(97-1.2)+(33-1.2)+3.14×90/180×1.896 =130.57672≈130.582.凸模圆角半径Rp计算:当弯曲件的相对弯曲半径R/t<5~8,且不小于Rmin/t时,凸模的圆角半径取等于弯曲件的圆角半径,即Rp=R.因R/t=1.5/1.2=1.25mm查《书1》P203表5~3,最小弯曲半径Rmin/t=0.1mm,满足R/t=1.25≥Rmin/t=0.1, 故Rp=1.53. 凸模圆角半径Rd计算:凹模圆角半径的大小对弯曲变形力、模具寿命、弯曲件质量等均有影响。
模具课程设计说明书——弯曲模课程设计学校:学院:专业:姓名:学号:指导教师:一、零件图二、工艺设计1.弯曲工序安排原则工序安排的原则应有利于坯件在模具中的定位;工人操作安全、方便;生产率高和废品率最低等。
弯曲工艺顺序应遵循的原则为:①先弯曲外角,后弯曲内角。
②前道工序弯曲变形必须有利于后续工序的可靠定位;并为后续工序的定位做好准备。
③后续工序的弯曲变形不能影响前面工序已成形形状和尺寸精度。
④小型复杂件宜采用工序集中的工艺,大型件宜采用工序分散的工艺。
⑤精度要求高的部位的弯曲宜采用单独工序弯曲,以便模具的调整与修正。
制订工艺方案时应进行多方案比较。
2.形状简单的弯曲件如V形、U形、Z形件等,可采用一次弯曲成形。
3.弯曲件展开尺寸计算。
(1)中性层位置的确定弯曲中性层位置并不是在材料厚度的中间位置,其位置与弯曲变形量大小有关,应按下式确定:P=r+kt式中 P----弯曲中性层的曲率半径;r----弯曲件内层的弯曲半径;t----材料厚度;k----中性层位移系数,板料可有表3-9查得,圆棒料由表3-10查得。
(2)弯曲件展开尺寸计算计算步骤:1)将标注尺寸转换成计算尺寸即将工件直线部分与圆弧部分分开标注,2)计算圆弧部分中性层曲率半径及弧长中性层曲率半径为P=r+kt,则圆弧部分弧长为: s=Pa式中 a----圆弧对应的中心角,以弧度表示。
3)计算总展开长度L=L1+L2+SL=∑L直+∑S弧4.回弹弯曲成形是一种塑性变形工艺。
回弹的表现形式:1)弯曲回弹会使工件的圆角半径增大,即r2>rp,则回弹量可表示为△r=r2-rp2) 弯曲回弹会使弯曲件的弯曲中心角增大,即a>ap.则回弹量可表示为△a=a-ap影响弯曲回弹的因素:1.材料的力学性能。
2. 材料的相对弯曲半径r/t。
3. 弯曲制件的形状。
4. 模具间隙。
5. 校正程度。
弯曲板件时,凸模圆角半径和中心角可按下式计算:Rp=r/(1+3Asr/Et)ap=ra/rp式中 r----工件的圆角半径;Rp----凸模的圆角半径;a----工件的圆角半径r对弧长的中心角;ap----凸模的圆角半径rp所对弧长的中心角;t----毛坯的厚度;E----弯曲材料的弹性模量;A----弯曲材料的屈服点减小回弹的措施:1)在弯曲件的产品设计时①弯曲件结构设计时考虑减少回弹,在弯曲部位增加压筋连接带等结构。
6 弯曲模具设计本章内容: V形弯曲模、U形弯曲模,多角弯曲件、圆形弯曲件等复杂件弯曲成形的多工序复合弯曲模,U形弯曲模设计实例。
本章难点:复杂弯曲模的结构组成与动作过程。
6.1 简单弯曲模简单弯曲模——工作时模具通常只有一个垂直运动的单工序弯曲模。
完成的制件有单角的V形件、双角的U形件和小于90°的U形件等简单件。
6.1.1 V形件弯曲模图6.1 V 形件弯曲模 图6.2 V 形件弯曲模三维模型图6.3 V 形件压板式弯曲模图6.4 V形件折板式弯曲模(a) 开模状态 (b) 合模状态图6.5 V形件折板式弯曲模三维模型V形件折板式弯曲模6.1.2 U形件弯曲模图6.6 U形件的弯曲模图6.7 弯制夹角小于90°的U形件弯曲模弯制夹角小于90°的U形件弯曲模异形U形件弯曲模Z形件弯曲模6.1.3 通用弯曲模图6.8 通用弯曲模6.2 复杂弯曲模复杂弯曲模——在工作时通常具有两个或两个以上的运动,可将多个弯曲变形一次完成。
6.2.1 C形弯曲模图6.9 C形弯曲模图6.10 C形弯曲模立体模型(a) 弯曲初始状态 (b) U形中间弯曲状态 (c) C形最终弯曲状态图6.11 C形件弯曲动作过程四角弯曲模1四角弯曲模2异形件弯曲模6.2.2 O形件弯曲模O形件弯曲模图6.12 滑板式弯曲模图6.13 滑板式弯曲模模型(a) 初始弯曲状态 (b) 中间弯曲状态 (c) 最终弯曲状态图6.14 弯制带有耳翅的环类工件的滑板式弯曲模图6.16 圆形件自动卸料弯曲模图6.17 圆形件自动卸料弯曲模动作过程其他弯曲1其他弯曲26.3 U形弯曲件冲压实例6.3.1工艺分析及工艺方案图6.18 弯曲件材料为35钢板(退火),板厚3mm,大批量生产该零件形状简单,批量生产,精度无特殊要求,结构不对称,应注意弯曲中的偏移问题。
该零件弯曲半径R=5mm,查表5-2可知min ,有R>minr,故此不会弯裂。
弯曲模模具设计说明书题目双向弯板的磨具设计学生姓名付俊文学号 1014054130所在学院材料科学与工程学院专业班级材控1002班指导教师 __ __ __完成地点陕西理工学院 ___2013年 6 月 24 日目录前言 (1)第一章设计产品图 (6)第二章零件的冲压工艺性分析 (8)§2.1 零件的结构工艺性分析 (8)§2.2分析公差和表面粗糙度 (8)第三章冲压工艺方安的制定及模具结构形式的论证和确定 (10)§3.1冲压工艺方安的制定 (10)§3.2模具结构形式的论证和确定 (10)第四章毛坯形状和尺寸的确定 (11)§4.1毛坯尺寸的计算 (12)§4.2条料的尺寸确定 (12)第五章弯曲力计算 (14)第六章落料工艺计算 (15)§6.1 刃口尺寸计算 (15)§6.2 冲裁力计算 (16)第七章冲压设备的选用 (17)§7.1落料设备的选用 (17)§7.2弯曲模部分的计算及其设备的选用 (17)第八章模具零部件结构的确定 (18)§8.1弯曲模主要零部件设计 (18)§8.2规范模架的选用 (19)§8.3送料定距零件 (20)§8.4卸料装置和推件装置 (20)§8.5导向零件 (20)§8.6紧固零件 (21)第九章模具的结构及工作过程 (22)§9.1模具结构和工作过程 (23)§9.2模具结构特点 (24)§9.3弹性元件的设计 (24)结论 (26)参考文献 (27)致谢 (28)前言冲压成形作为现代工业中一种十分重要的加工方法,用以生产各种板料零件,具有很多独特的优势,其成形件具有自重轻、刚度大、强度高、互换性好、成本低、生产过程便于实现机械自动化及生产效率高等优点,是一种其它加工方法所不能相比和不可替代的先进制造技术,在制造业中具有很强的竞争力,被广泛应用于汽车、能源、机械、信息、航空航天、国防工业和日常生活的生产之中。
托架弯曲工艺及模具设计说明书单位:重庆工业职业技术学院部门:机械工程学院班级:09模具303姓名:李俊涛学号:20091023331指导老师:洪奕时间:2011-4-20前言本说明书是根据机械工程学院“关于加强高职师范学院模具教程若干意见”课程基本要求和教学进程所编写的设计说明书,遵循“理论联系实际、体现应用性、实用性、综合性和先进行,激发创新”的原则,结合模具工业的经验的基础上编写的,本设计说明书的主要特点是:1、根据模具冲压成型工艺级模具设计的工程技术应用性的实际要求,理论以“必须、够用”为度,着眼解决现场实际问题,积极吸纳新技术,体现应用性、实用性、综合性、和先进性。
2、在介绍冲压成型和计算方法的基础上,讲述常用冲压设备的选用、结构、使用、维护等方面的基础知识,客观简单分析的冲压工艺、冲压模具、冲压设备、冲压材料及冲压件质量与经济性的关系。
本书作为高职师范学院--模具专业学生及其机械类专业参考使用。
本书由重庆工业职业技术学院——机械工程学院——09模具303班李俊涛主编,机械工程学院教授洪奕给予指导,方强、方燕青等同学提出宝贵意见,在此表示深切感谢。
由于编者水平有限,书中错误和缺点在所难免,恳请广大读者批评指正。
编者2011年4月目录前言课题 (4)第一章工艺分析 (5)第二章弯曲方案 (9)第三章弯曲计算 (11)第五章模具使用说明书及维护方式 (15)第六章结束语 (17)第七章参考文献 (18)一、工艺分析1、托架件的弯曲工艺分析1、由托架件的图纸可以看出此件的形状完全对称,弯曲半径左右一致,可以很好的防止弯曲变形时坯料受力不均匀而产生偏移,故适合弯曲成型。
2、查书P203知,08冷扎钢板适合弯曲成型。
3、弯边高度取值h1>r+2t 1.5<1.5+2×1.5=4.5 所以υ=5mm 的半径孔距离宽为25的弯边的弯边高度不适合弯曲,所以应先弯曲然后再冲υ=5mm的孔;对于孔υ=10mm,h2>r+2t,7.5>1.5+2×1.5=4.5,故此边可以先冲孔再弯曲。
弯曲模具设计计算说明书设计内容设计说明书1份模具装配图1张凸模零件图1张凹模零件图1张班级:学号:姓名:指导:目录一、模具设计的内容 (3)二、设计要求 (3)三、模具设计的意义 (3)四、弯曲工艺的相关简介 (3)(一)、弯曲工艺的概念 (3)(二)、弯曲的基本原理 (4)(三)、弯曲件的质量分析 (4)(四)、弯曲件的工艺性 (7)(五)、最小相对弯曲半径 (7)五、设计方案的确定 (7)(一)、弯曲件工艺分析 (8)(二)、弯曲件坯料展开尺寸的计算 (8)(三)、弯曲力的计算与压力机的选用 (9)(四)、弯曲模工作部分尺寸设计 (10)六、模具整体结构 (16)七、模具的工作原理及生产注意事项 (18)八、总结 (19)九、参考资料 (20)一、模具设计的内容设计一副如下图所示弯曲件的成形模具:(补充图纸)二、设计要求详尽的设计计算说明书1份、主要零件图、模具装配图1份。
三、模具设计的意义冲压成形/塑料成型工艺与模具设计是机制专业的专业基础课程。
通过模具的课程设计使学生加强对课程知识的理解,在掌握材料特性的基础上掌握金属成形工艺和塑件成型工艺,掌握一般模具的基本构成和设计方法,为学生的进一步发展打下坚实的理论、实践基础。
四、弯曲工艺的相关简介(一)、弯曲工艺的概念弯曲是将金属板料毛坯、型材、棒材或管材等按照设计要求的曲率或角度成形为所需形状零件的冲压工序。
弯曲工序在生产中应用相当普遍。
零件的种类很多,如汽车上很多履盖件,小汽车的柜架构件,摩托车上把柄,脚支架,单车上的支架构件,把柄,门扣,铁夹等。
(二)、弯曲的基本原理以V形板料弯曲件的弯曲变形为例进行说明。
其过程为:1、凸模运动接触板料(毛坯)由于凸,凹模不同的接触点力作用而产生弯短矩,在弯矩作用下发生弹性变形,产生弯曲。
2、随着凸模继续下行,毛坯与凹模表面逐渐靠近接触,使弯曲半径及弯曲力臂均随之减少,毛坯与凹模接触点由凹模两肩移到凹模两斜面上。
弯曲模具设计实例《弯曲模具设计实例》一、模具基本结构及设计要领1.模具结构:弯曲模具是由上、下模、位模、形成座、导向座和台车组成的辊圆模具。
弯曲模具的上模和下模是由侧辊、芯辊、护辊和台座组成,位模由位模座和台车组成。
导向座由导向轴和支撑座组成。
2. 设计要领:(1)根据工件的材料和尺寸,选择合适的材料和形状,并确定模具各部分的装配尺寸,确定各部分的定位方式。
(2)确定模具结构,设计模具上、下模、位模、形成座、导向座等部分的结构。
(3)根据总体尺寸,制作模具制作图,确定模具各部件的尺寸及加工方式。
(4)确定模具的运行系统,确定模具的运行参数。
(5)确定工序的装配方式,以及模具的拆装方式。
二、模具设计实例1.模具简要参数模具简要参数如下:模具类型:弯曲模具模具材料:铸钢工件材料:铸钢工件尺寸:300mm*300mm*50mm2.模具设计(1)上、下模设计:模具上、下模由侧辊、芯辊、护辊和台座组成。
侧辊采用4个双面槽,台座采用金属冲夹紧的方式。
侧辊上安装有2个芯辊,芯辊上设有两个弹性护芯,形成座可根据工件的形状进行绘制,形成座上安放1根导向轴,导向座上可安装2个弹性支撑座,保证工件精确地弯曲形状。
(2)位模设计:位模由位模座、台车及导向轴等组成,台车内根据模具的尺寸,合理安放工件,并在位模座上设有专用的定位接口,保证工件的定位准确。
(3)模具运行系统设计:模具的运行系统由上、下模侧辊驱动、位模导向座驱动以及台车滑动驱动组成。
其中,上、下模侧辊驱动采用球形万向节及滚珠丝杠驱动的方式;位模台车采用滑块、滑轮及细导轨驱动的方式;台车滑动驱动采用伺服电机及滑动轴承的方式。
学校冲压模具课程设计说明书——Z形件弯曲模设计院系机械系班级模具班学生姓名同组成员指导教师完成日期年7 月7 日零件简图:如右图所示生产批量:大批量材料:Q235材料厚度:1.5mm1.冲压件工艺分析该工件只有切断和弯曲两个工序,材料Q235钢为软材料,在弯曲时应有一定的凸凹模间隙.工件的尺寸全部为自由公差,可看作IT14级,尺寸精度较低,普通弯曲就能满足要求.2.冲压方案的确定该工件包括切断和弯曲两个工序,可以有以下几种方案:方案一:先切断,后弯曲.采用单工序模生产;方案二:切断___弯曲复合冲压.采用复合模生产;方案一模具结构简单,但需要两道工序两副模具,生产效率低,难以满足该工件大批量生产要求;方案二需一副模具,生产效率高,尽管模具结构较方案一复杂,但由于零件几何形状简单,模具制造并不困难.通过对上述方案的分析比较,该工件的冲压生产采用方案二为佳.3.主要设计计算(1)毛坯尺寸计算工件弯曲半径r>0.5t,故坯料展开尺寸公式为:L Z=L直1+ L直2 +L直3 +L弯1+ L弯2查表3.4.1,当r/t=2.5,x=0.39.L直1=14-r-t=14-4-1.5=8.5mm,L直2=40-2t-2r=29mm,L弯1=∏α/180(r+xt)=3.14×90(4+0.39×1.5)/180=7.1984mm, 故L Z=8.5+29+8.5+7.1984+7.1984=60.3968mm(2)排样及相关计算采用直排,且无废料。
坯料尺寸为60.40mm×16mm.查板材标准,选用冲压力的计算落料力:F落=KLtτb=10920 N τb=350MPa弯曲力:F自=6.6KBt2σb/r+t=2042.182 N σb=400MPaF校=AP=19600 N顶件力或压料力: FD =0.5 F自=1021.91 N压力机公称压力: F压=1.2 F校=23520 N(3)冲压工序力计算根据冲压工艺总力计算结果,并结合工件高度,初选开式固定台压力机JH21-25.(4)工作部分尺寸计算①凸模圆角半径: rT=4mm工作相对弯曲半径r/t较小,故凸模圆角半径rT等于工件的弯曲半径。
陕西理工学院课程设计弯曲模模具设计说明书题目双向弯板的磨具设计学生姓名付俊文学号1014054130 所在学院材料科学与工程学院专业班级材控1002班指导教师 __ __ __ 完成地点陕西理工学院 ___2013年 6 月 24 日目录前言 (1)第一章设计产品图 (6)第二章零件的冲压工艺性分析 (8)§2.1 零件的结构工艺性分析 (8)§2.2分析公差和表面粗糙度 (8)第三章冲压工艺方安的制定及模具结构形式的论证和确定 (10)§3.1冲压工艺方安的制定 (10)§3.2模具结构形式的论证和确定 (10)第四章毛坯形状和尺寸的确定 (11)§4.1毛坯尺寸的计算 (12)§4.2条料的尺寸确定 (12)第五章弯曲力计算 (14)第六章落料工艺计算 (15)§6.1 刃口尺寸计算 (15)§6.2 冲裁力计算 (16)第七章冲压设备的选用 (17)§7.1落料设备的选用 (17)§7.2弯曲模部分的计算及其设备的选用 (17)第八章模具零部件结构的确定 (18)§8.1弯曲模主要零部件设计 (18)§8.2标准模架的选用 (19)§8.3送料定距零件 (20)§8.4卸料装置和推件装置 (20)§8.5导向零件 (20)§8.6紧固零件 (21)第九章模具的结构及工作过程 (22)§9.1模具结构和工作过程 (23)§9.2模具结构特点 (24)§9.3弹性元件的设计 (24)结论 (26)参考文献 (27)致谢 (28)前言冲压成形作为现代工业中一种十分重要的加工方法,用以生产各种板料零件,具有很多独特的优势,其成形件具有自重轻、刚度大、强度高、互换性好、成本低、生产过程便于实现机械自动化及生产效率高等优点,是一种其它加工方法所不能相比和不可替代的先进制造技术,在制造业中具有很强的竞争力,被广泛应用于汽车、能源、机械、信息、航空航天、国防工业和日常生活的生产之中。
U型冲孔模具设计说明书系别:专业:班级:学号:姓名:指导教师:完成日期:年月日摘要随着全球经济一体化的深入,模具工业在国民经济中所发挥的作用越来越明显。
模具设计水平的高低直接影响产品的质量及生产效率。
设计本模具是为了制造普通 U 形弯件。
设计中分析了零件的结构及工艺性,拟订该零件的冲压工艺为“切边—弯曲”,讨论了弯曲零件毛坯展开形状和尺寸的确定方法,设计了落料模和弯曲模,对关键零件的结构设计作了详细阐述,并指出了模具设计时的注意事项。
其中,弯曲成形模是本设计的重点,将切边弯曲集中于一套模具中,使得冲件的质量和生产效率较高,满足了生产需要。
由于模具设计是一种经验性较强的设计,经过长期发展积累了大量丰富的冲压工艺技术资料,在设计这两套模具时必然要借鉴这些经验数据,含括了落料模、弯曲模、拉深模中常用的工艺数据以及模具材料的选取和压力机基本参数等等.关键词冲压工艺毛坯展开弯曲成形模CADA BSTRACTAlong with global economic integration thorough, the mold industry the function which displays in the national economy is more and more obvious.Mold design level height direct influence product quality and production efficiency. Designs this mold is in order to make ordinary U shape curved.In the design has analyzed the components structure and the technology ca p a b ility, drafts this components the ramming craft is “the cutting edge - - cur ving”, discussed the curving components semifinished materials to launch the shape and the size definite method, has designed the cut die and the bending die, has made the detailed elaboration to the essential components structural design, and had pointed out the mold designed when matters needing attention.Among them, the curving molding machine is this design key point, concentrates curving the cutting edge in set of molds, caused to flush a quality and the production efficiency is high, has met the production needs. Because the mold design is one kind of empirical strong design, passed through the l ong -term development to accumulate the massive rich ramming processing technology material, when designed these two sets of molds had to profit from these empirical data inevitably, including has included the cut die, the bending die, in t h e dr a w i ng mold the commonly used craft data as well as mold material selection and press basic p a r a m eter and so on.K EYWORDRough start stamping process bending modulus CAD目录目录摘要 (4)关键词 (4)Abstract (5)Keyword (5)设计课题 (7)设计内容 (7)冲压件工艺分析 (7)主要设计计算 (8)1.毛坯尺寸计算 (8)2.弯曲力计算 (8)3.凸凹模尺寸确定 (9)4.凸凹模间隙的确定 (10)5.凹模圆角半径与凹模深度的确定 (10)6.压力中心的计算 (10)7.凹模周界的确定 (10)模具的总体设计 (10)1.模架的选择 (11)2.卸料方式的选择 (11)3.其他零部件的选用 (11)1.材料选用 (12)2.强度校核 (12)模具总装图 (13)结论 (14)致谢 (16)参考文献 (17)设计课题零件简图:如下图所示:生产批量: 大批量材料: Q235材料厚度: 5mm材料宽度B:80mm设计内容冲压件工艺分析材料结构及精度分析该工件只有弯曲一个工序,材料Q235钢为软材料,在弯曲时应有一定的凸凹模间隙.工件的尺寸全部为自由公差,可看作I T14 级,尺寸精度较低,普通弯曲就能满足要求.零件结构简单,左右对称,对弯曲成形较为有利,可查,Q235的允许最小弯曲半径r min =0.5t=0.5mm, 而零件的弯曲半径r=2mm>0.5mm, 故,不会弯裂。
模具设计课程设计说明书设计题目:弯曲模设计学生姓名:黄矿裕学号:201330230207专业班级:13机制2班指导老师:徐凤英2016年12月10号目录绪论 (3)1设计内容 (5)2弯曲工艺分析 (5)2.1材料分析 (6)2.2工艺分析 (6)2.3最小弯曲半径 (6)2.4弯曲件的弯边高度 (6)2.5孔边距 (7)2.6精度 (7)3弯曲模具总体结构设计 (7)3.1模具类型的选择 (7)3.2操作与定位方式 (7)3.3卸料与出件方式 (7)3.4倒料方式的选择 (7)4弯曲模具工艺与设计分析 (7)4.1中性层的确定 (7)4.2毛坯展开尺寸的计算 (8)4.3弯曲力的计算 (8)4.4压弯时的顶件力与卸料力 (8)4.5回弹值的确定 (9)5弯曲模具零件设计 (9)5.1凸模与凹模工作部位设计 (9)5.1.1弯曲凸凹模间隙c (9)5.1.2凸凹模圆角半径 (9)5.1.3弯曲凸凹模刃口尺寸及公差 (9)5.2凹模尺寸设计 (10)5.3模座的设计 (11)5.4垫板规格的选择 (13)5.5固定板的选择 (13)5.6顶杆的设计 (14)5.7凸模的设计 (15)5.8螺钉的设计 (15)6冲压设备的选择 (15)6.1闭合高度的确定 (15)6.2弯曲时压力机吨位的选择及压力机的选择 (15)7三维装配图展示 (16)参考文献 (18)绪论随着我国经济的迅速发展,采用模具的生产技术得到愈来愈广泛的应用。
随着工业的发展,工业产品的品种和数量不断增加。
换型不断加快,使模具的需要不断增加,而对模具的质量要求越来越高。
模具技术在国民经济中的作用越来越显得更为重要。
模具是一种特殊的模型,用来塑造(制造)产品,从工艺的角度,模具是一种成型制品的特殊工艺装备。
模具是工业生产的基础工艺装备,在电子、汽车、电机、电器、仪表、家电和通讯等产品中,60%—80%的零部件都依靠模具成形,模具质量的高低决定着产品质量的高低,因此,模具被称之为“工业之母”。
弯曲模具设计计算说明书设计内容设计说明书1份模具装配图1张凸模零件图1张凹模零件图1张班级:学号:姓名:指导:目录一、模具设计的内容 (3)二、设计要求 (3)三、模具设计的意义 (3)四、弯曲工艺的相关简介 (3)(一)、弯曲工艺的概念 (3)(二)、弯曲的基本原理 (4)(三)、弯曲件的质量分析 (4)(四)、弯曲件的工艺性 (7)(五)、最小相对弯曲半径 (7)五、设计方案的确定 (7)(一)、弯曲件工艺分析 (8)(二)、弯曲件坯料展开尺寸的计算 (8)(三)、弯曲力的计算及压力机的选用 (9)(四)、弯曲模工作部分尺寸设计 (10)六、模具整体结构 (16)七、模具的工作原理及生产注意事项 (18)八、总结 (19)九、参考资料 (20)一、模具设计的内容设计一副如下图所示弯曲件的成形模具:(补充图纸)二、设计要求详尽的设计计算说明书1份、主要零件图、模具装配图1份。
三、模具设计的意义冲压成形/塑料成型工艺及模具设计是机制专业的专业基础课程。
通过模具的课程设计使学生加强对课程知识的理解,在掌握材料特性的基础上掌握金属成形工艺和塑件成型工艺,掌握一般模具的基本构成和设计方法,为学生的进一步发展打下坚实的理论、实践基础。
四、弯曲工艺的相关简介(一)、弯曲工艺的概念弯曲是将金属板料毛坯、型材、棒材或管材等按照设计要求的曲率或角度成形为所需形状零件的冲压工序。
弯曲工序在生产中应用相当普遍。
零件的种类很多,如汽车上很多履盖件,小汽车的柜架构件,摩托车上把柄,脚支架,单车上的支架构件,把柄,门扣,铁夹等。
(二)、弯曲的基本原理以V形板料弯曲件的弯曲变形为例进行说明。
其过程为:1、凸模运动接触板料(毛坯)由于凸,凹模不同的接触点力作用而产生弯短矩,在弯矩作用下发生弹性变形,产生弯曲。
2、随着凸模继续下行,毛坯及凹模表面逐渐靠近接触,使弯曲半径及弯曲力臂均随之减少,毛坯及凹模接触点由凹模两肩移到凹模两斜面上。
(塑变开始阶段)。
3、随着凸模的继续下行,毛坯两端接触凸模斜面开始弯曲。
(回弯曲阶段)。
4、压平阶段,随着凸凹模间的间隙不断变小,板料在凸凹模间被压平。
5、校正阶段,当行程终了,对板料进行校正,使其圆角直边及凸模全部贴合而成所需形状。
(三)、弯曲件的质量分析在实际生产中,弯曲件的质量主要受回弹、滑移、弯裂等因素的影响,重点介绍回弹因素,具体如下。
1、弯曲件的回弹回弹——常温下的塑性弯曲和其它塑性变形一样,在外力作用下产生的总变形由塑性变形和弹性变形两部分组成。
当弯曲结束,外力去除后,塑性变形留存下来,而弹性变形则完全消失。
弯曲变形区外侧因弹性恢复而缩短,内侧因弹性恢复而伸长,产生了弯曲件的弯曲角度和弯曲半径及模具相应尺寸不一致的现象。
这种现象称为弯曲件的弹性回跳(简称回弹)。
弯曲件的回弹现象通常表现为两种形式:一是弯曲半径的改变,由回弹前弯曲半径r0变为回弹后的r1。
二是弯曲中心角变变,由回弹前弯曲中心角度α0(凸模的中心角度)变为回弹后的工件实际中心角度α1。
2、影响回弹的主要因素1)材料的力学性能金属材料的变形特点及材料的屈服强度成正比,及弹性模数E成反比,即材料的屈服强度σs越高,弹性模量E越小,弯曲弹性回跳越大。
2)相对弯曲半径r/t相对弯曲半径r/t越大,板料的弯曲变形程度越小,在板料中性层两侧的纯弹性变形区增加越多,塑性变形区中的弹性变形所占的比例同时也增大。
故相对弯曲半径r/t越小,则回弹也越小。
3)弯曲中心角α4)弯曲方式及弯曲模板料弯曲方式有自由弯曲和校正弯曲。
在无底的凹模中自由弯曲时,回弹大;在有底的凹模内作校正弯曲时,回弹值小。
原因是:校正弯曲力较大,可改变弯曲件变形区的应力状态,增加圆角处的塑性变形程度。
5)弯曲件形状工件的形状越复杂,一次弯曲所成形的角度数量越多,各部分的回弹值相互牵制以及弯曲件表面及模具表面之间的摩擦影响,改变了弯曲件各部分的应力状态(一般可以增大弯曲变形区的拉应力),使回弹困难,因而回弹角减小。
如Π形件的回弹值比U形件小,U形件又比V形件小。
6)模具间隙在压弯U形件时,间隙大,材料处于松动状态,回弹就大;间隙小,材料被挤压,回弹就小。
3、减少回弹的措施1)选用合适的弯曲材料在满足弯曲件使用要求的条件下,尽可能选用弹性模量E大、屈服极限σs小、加工硬化指数n小、机械性能较稳定的材料,以减少回弹。
2)改进弯曲工艺(1)采用热处理工艺对一些硬材料和已经冷作硬化的材料,弯曲前先进行退火处理,降低其硬度以减少弯曲时的回弹,待弯曲后再淬硬。
在条件允许的情况下,甚至可使用加热弯曲。
(2)增加校正工序运用校正弯曲工序,对弯曲件施加较大的校正压力,可以改变其变形区的应力应变状态,以减少回弹量。
通常,当弯曲变形区材料的校正压缩量为板厚的2%~5% 时,就可以得到较好的效果。
(3)采用拉弯工艺3)改进零件的结构设计在变形区压加强肋或压成形边翼,增加弯曲件的刚性,使弯曲件回弹困难。
4)改进模具结构(1)补偿法利用弯曲件不同部位回弹方向相反的特点,按预先估算或试验所得的回弹量,修正凸模和凹模工作部分的尺寸和几何形状,以相反方向的回弹来补偿工件的回弹量。
(2)校正法当材料厚度在0.8mm 以上,塑性比较好,而且弯曲圆角半径不大时,可以改变凸模结构,使校正力集中在弯曲变形区,加大变形区应力应变状态的改变程度(迫使材料内外侧同为切向压应力、切向拉应变),从而使内外侧回弹趋势相互抵消。
(3)采用聚氨酯弯曲模利用聚氨酯凹模代替刚性金属凹模进行弯曲,弯曲时金属板料随着凸模逐渐进入聚氨酯凹模,激增的弯曲力将会改变圆角变形区材料的应力应变状态,达到类似校正弯曲的效果,从而减少回弹。
4、回弹值的确定1)小变形(r/t≥10)自由弯曲时的凸模弯曲角和凸模圆角半径;式中:——凸模圆角半径;r——弯曲件圆角半径;——弯曲件弯曲角;——凸模弯曲角;——材料屈服点;E——材料弹性模量;t——板料厚度;2)大变形(r/t<5)时弯曲件圆角半径变化很小,而只修正弯曲角。
表-1 单角90°校正弯曲回弹角材料r/t≤11~22~3Q215、235Q1~1.5°0~2° 1.5~2.5°纯铜、铝、黄铜0~1.5°0~3°2~4°对于弯曲件弯曲角不为90°时回弹角:式中:——弯曲角为时的回弹角;——弯曲件弯曲角;——弯曲角为90°的回弹角;模具设计时,当弯曲件弯曲角时,取凸模角度;当时,取凸模角度,通过试模来进行修正。
该弯曲件弯曲角都为90°,其回弹角查表-1得,则其他影响因素1、弯曲件的弯裂弯曲件变形区外边是拉伸区,当此区的拉应力超出材料的应力极限时(强度极限)就产生裂纹。
弯曲件的相对弯曲半径r/t越小,则变形越大,越易拉裂。
2、弯曲件的滑移由于毛坯及模具之间磨擦的存在,当磨擦力不平衡时造成毛坯的移位,称作滑移,使弯曲件的尺寸达不到要求:1)产生滑移的原因:由于两边磨擦力不等。
工作不对称,毛坯两边及凹模接触面不相等;凹模两边的边缘圆角半径不相等,半径小,磨擦力更大;两边折弯的个数不一样;V形弯曲中凹模不是中心对称,角度小的一边正压力大,磨擦大;凹模两边的间隙和润滑情况不一样。
2)防止滑移的措施尽可能采用对称凹模,边缘圆角相等,间隙均匀;采用弹性顶件装置的模具结构;采用定位销的模具结构。
(四)、弯曲件的工艺性1、最小弯曲半径:在保证外层纤维不发生破坏的条件下,所能弯曲零件内表面的最小圆角半径,称作弯曲件的最小弯曲半径,表示弯曲时的成形极限。
最小弯曲半径的影响因素:材料的力学性能;弯曲线的方向:由于板料的扎制造成板料性能和各项异性,扎制方向塑性较好,使弯曲的切向变形方向及扎制方向一致;板料宽度:宽度加大,最小弯曲半径增大;板料的表面质量;弯曲角;板料的厚度。
2、弯曲件直边高度弯曲件的弯曲边高度不宜太小,h>R+2t,如弯曲边高度太小,则难以形成足够的弯矩。
(五)、最小相对弯曲半径;;而弯曲件的相对弯曲半径为:,所以在弯曲工艺时不必采取特殊工艺措施。
五、设计方案的确定(一)、弯曲件工艺分析该弯曲件名为压块,形状对称,尺寸无精度要求,材料是Q235A,普通碳素钢。
采用复合模冲压成形,其需要经过三道工序完成:落料、冲中间孔、复合弯曲、冲两侧孔。
落料工序已经在上道工序中冲制完成。
本模具是完成1个U形和2个V形弯曲的冲压工艺,弯曲角都是90°。
(二)、弯曲件坯料展开尺寸的计算(补充图纸)1、中性层的确定由于中性层的长度在弯曲变形前后不变,其长度就是弯曲件坯料展开尺寸的长度。
而欲求中性层长度就必须找到其位置,用曲率半径表示。
中性层位置及板料厚度t、弯曲半径r 、变薄系数等因素有关,在实际生产中为了使用方便,通常采用下面的经验公式来确定中性层的位置:式中:——中性层半径;r——弯曲件内弯半径;x为中性层位移系数,其值件下表:表-2r/t0.10.20.30.40.50.60.70.81 1.2x0.210.220.230.240.250.260.280.30.320.33r/t1.3 1.522.534567≥8x0.340.360.380.390.40.420.440.460.480.5从弯曲件图可以看到:圆角半径都为r=2mm,板料厚度t=2mm,查表-2得x=0.32,则中性层半径为:2、毛坯展开尺寸的计算由于圆角半径r>0.5t,所以毛坯展开长度等于弯曲件直线部分长度及弯曲部分中性层展开长度的总和,即。
弯曲件有5段直线部分和4段弯曲部分,因此(三)、弯曲力的计算及压力机的选用1、弯曲力的计算弯曲力是指弯曲件在完成预定弯曲时所需要的压力机施加的压力,是设计冲压工艺过程和选择设备的重要依据之一。
弯曲力的大小及毛坯尺寸、零件形状、材料的机械性能、弯曲方法和模具结构等多种因素有关,理论分析方法很难精确计算,在实际生产中常按经验公式进行计算。
1)自由弯曲时的弯曲力公式V形弯曲件:;U形弯曲件:;式中:、——自由弯曲力;B——弯曲件的宽度;t——弯曲件厚度;r——内圆弯曲半径;——弯曲材料的抗拉强度;K——安全系数,一般取1.3。
2)、校正弯曲力公式式中:——校正力;——单位面积上的校正力,Mpa,见表-3;A——弯曲件被校正部分的投影面积,mm2。
表-3 单位校正弯曲力单位(MPa)3)计算本弯曲件弯曲部分,其中两处V形弯曲,一处U形弯曲。
Q235A的V形弯曲力:U形弯曲力:总弯曲力:校正弯曲力:查表4-9得;弯曲件被校正部分的投影面积自由弯曲力及校正弯曲力之和:2、压力机的选用压力机的选取总原则:压力机的公称压力必须大于弯曲时的所有工艺力之和。
由于本模具采用自由弯曲和校正弯曲,所以压力机的公称压力必须大于自由弯曲力及校正弯曲力之和,即。
