FLUENT6.1全攻略
6
定压强跳跃、流动方向、环境总压和总温。
（9）出口通风条件：在出口处给定损失系数、流动方向、环境总压和总温。
（10）排气风扇条件：在假设出口处存在排气风扇的情况下，给定出口处的压强跳跃和静压。

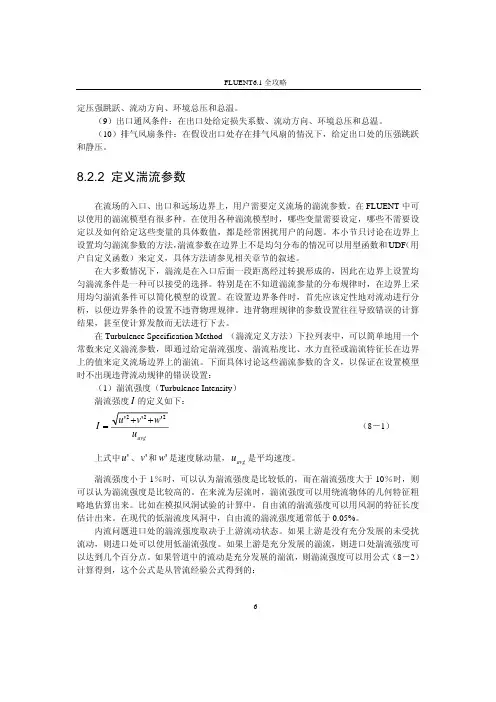

8.2.2 定义湍流参数
在流场的入口、出口和远场边界上，用户需要定义流场的湍流参数。在FLUENT 中可以使用的湍流模型有很多种。在使用各种湍流模型时，哪些变量需要设定，哪些不需要设定以及如何给定这些变量的具体数值，都是经常困扰用户的问题。本小节只讨论在边界上设置均匀湍流参数的方法，湍流参数在边界上不是均匀分布的情况可以用型函数和UDF （用户自定义函数）来定义，具体方法请参见相关章节的叙述。
在大多数情况下，湍流是在入口后面一段距离经过转捩形成的，因此在边界上设置均匀湍流条件是一种可以接受的选择。特别是在不知道湍流参量的分布规律时，在边界上采用均匀湍流条件可以简化模型的设置。在设置边界条件时，首先应该定性地对流动进行分析，以便边界条件的设置不违背物理规律。违背物理规律的参数设置往往导致错误的计算结果，甚至使计算发散而无法进行下去。
在Turbulence Specification Method （湍流定义方法）下拉列表中，可以简单地用一个常数来定义湍流参数，即通过给定湍流强度、湍流粘度比、水力直径或湍流特征长在边界上的值来定义流场边界上的湍流。下面具体讨论这些湍流参数的含义，以保证在设置模型时不出现违背流动规律的错误设置：
（1）湍流强度（Turbulence Intensity ）
湍流强度I 的定义如下：
avg
u w v u I 2
22'''++= （8－1） 上式中'u 、'v 和'w 是速度脉动量，avg u 是平均速度。
湍流强度小于1％时，可以认为湍流强度是比较低的，而在湍流强度大于10％时，则可以认为湍流强度是比较高的。在来流为层流时，湍流强度可以用绕流物体的几何特征粗略地估算出来。比如在模拟风洞试验的计算中，自由流的湍流强度可以用风洞的特征长度估计出来。在现代的低湍流度风洞中，自由流的湍流强度通常低于0.05%。
内流问题进口处的湍流强度取决于上游流动状态。如果上游是没有充分发展的未受扰流动，则进口处可以使用低湍流强度。如果上游是充分发展的湍流，则进口处湍流强度可以达到几个百分点。如果管道中的流动是充分发展的湍流，则湍流强度可以用公式（8－2）计算得到，这个公式是从管流经验公式得到的：
FLUENT6.1全攻略
7
()81Re 16.0'−=≡H D avg u u I （8－2）
式中下标H D 是Hydraulic Diameter （水力直径）的意思，即（8－2）式中的雷诺数是以水力直径为特征长度求出的。
（2）湍流的长度尺度与水力直径
湍流能量主要集中在大涡结构中，而湍流长度尺度l 则是与大涡结构相关的物理量。在充分发展的管流中，因为漩涡尺度不可能大于管道直径，所以l 是受到管道尺寸制约的几何量。湍流长度尺度l 与管道物理尺寸L 关系可以表示为：
L l 07.0= （8－3）
式中的比例因子0.07是充分发展管流中混合长的最大值，而L 则是管道直径。在管道截面不是圆形时，L 可以取为管道的水力直径。
湍流的特征长取决于对湍流发展具有决定性影响的几何尺度。在上面的讨论中，管道直径是决定湍流发展过程的唯一长度量。如果在流动中还存在其他对流动影响更大的物体，比如在管道中存在一个障碍物，而障碍物对湍流的发生和发展过程起着重要的干扰作用。在这种情况下，湍流特征长就应该取为障碍物的特征长度。
从上面的分析可知，虽然（8－3）式对于大多数管道流动是适用的，但并不是普遍适用的，在某些情况下可以进行调整。
在FLUENT 中选择特征长L 或湍流长度尺度l 的方法如下：
1）对于充分发展的内流，可以用Intensity and Hydraulic Diameter （湍流强度与水力直径）方法定义湍流，其中湍流特征长度就是Hydraulic Diameter （水力直径）H D 。
2）对于导向叶片或分流板下游的流场，可以用Intensity and Hydraulic Diameter （湍流强度与水力直径）定义湍流，并在Hydrauli Diameter （水力直径）中将导向叶片或分流板的开口部分的长度L 定义为特征长度。
3）如果进口处的流动为受到壁面限制且带有湍流边界层的流动，可以在Intensity and
Length Scale 面板中用边界层厚度99δ通过公式994.0δ=l 计算得到湍流长度尺度l 。
最后在Turbulence Length Scale （湍流长度尺度）中输入l 的值。
（2）湍流粘度比
湍流粘度比μμ/t 与湍流雷诺数t Re 成正比。湍流雷诺数的定义为：
ευ2
Re k t = （8－4）
t Re 在高雷诺数边界层、剪切层和充分发展的管道流动中的数值较大，其量级大约在
FLUENT6.1全攻略
8
100到1000之间。而在大多数外部流动的自由流边界上，μμ/t 的值很小。在典型情况下，μμ/t 的值在1到10之间。
用湍流粘度比定义流动时，可以使用Turbulent viscosity Ratio （湍流粘度比）或Intensity and Viscosity Ratio （湍流强度和粘度比）进行定义。前者适用于Spalart-Allmaras 模型，后者适用于ε−k 模型、ω−k 模型和RSM 模型。
（3）推导湍流变量时采用的关系式
为了从前面讲到的湍流强度I 、湍流长度尺度L 和湍流粘度比μμ/t 求出其他湍流变量，必须采用几个经验关系式。在FLUENT 中使用的经验关系式主要包括下面几种：
1）从湍流强度和长度尺度求出修正的湍流粘度
在使用Spalart-Allmaras 模型时，可以用湍流强度I 和长度尺度l 求出修正的湍流粘度υ
~，具体公式如下： l I u avg 2
3~=υ （8－5） 在使用FLUENT 时，如果在Spalart-Allmaras 模型中选择Intensity and Hydraulic Diameter （湍流强度与水力直径）选项，则修正的湍流粘度就用这个公式求出。其中的长度尺度l 则用式（8－3）求出。
2）用湍流强度求出湍流动能
湍流动能k 与湍流强度I 的关系如下：
()22
3I u k avg = （8－6） 式中avg u 为平均流速。
如果在使用FLUENT 时没有直接输入湍流动能k 和湍流耗散率ε的值，则可以使用Intensity and Hydraulic Diameter （湍流强度与水力直径）、Intensity and Length Scale （湍流强度与长度尺度）或Intensity and Viscosity Ratio （湍流强度与粘度比）等方法确定湍流动能，而确定的办法就是使用公式（8－6）。
3）用长度尺度求出湍流耗散率
长度尺度l 与湍流耗散率之间的关系为：
l
k C 2/34/3με= （8－7） 式中μC 为湍流模型中的一个经验常数，其值约等于0.09。
在没有直接输入湍流动能k 和湍流耗散率ε的情况下，可以用Intensity and Hydraulic
