honeywell-2316操作手册

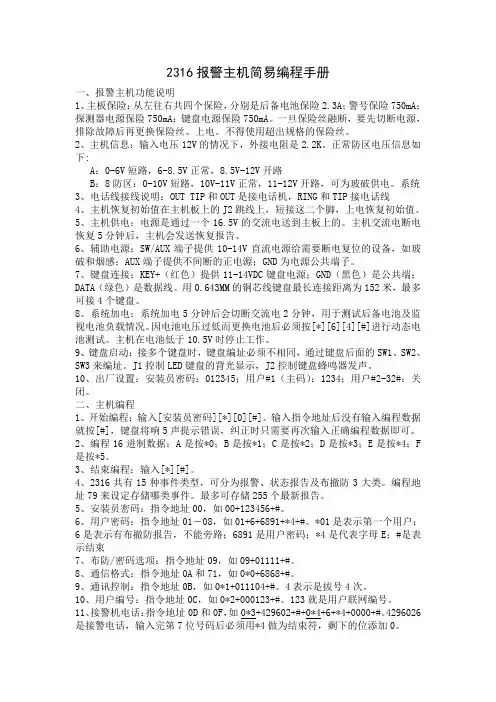

2316报警主机简易编程手册一、报警主机功能说明1、主板保险：从左往右共四个保险，分别是后备电池保险2.3A；警号保险750mA；探测器电源保险750mA；键盘电源保险750mA。

一旦保险丝融断，要先切断电源，排除故障后再更换保险丝、上电。

不得使用超出规格的保险丝。

2、主机信息：输入电压12V的情况下，外接电阻是2.2K。

正常防区电压信息如下:A：0-6V短路，6-8.5V正常，8.5V-12V开路B：8防区：0-10V短路，10V-11V正常，11-12V开路，可为玻破供电。

系统3、电话线接线说明：OUT TIP和OUT是接电话机，RING和TIP接电话线4、主机恢复初始值在主机板上的J2跳线上，短接这二个脚，上电恢复初始值。

5、主机供电：电源是通过一个16.5V的交流电送到主板上的。

主机交流电断电恢复5分钟后，主机会发送恢复报告。

6、辅助电源：SW/AUX端子提供10-14V直流电源给需要断电复位的设备，如玻破和烟感；AUX端子提供不间断的正电源；GND为电源公共端子。

7、键盘连接：KEY+（红色）提供11-14VDC键盘电源；GND（黑色）是公共端；DATA（绿色）是数据线。

用0.643MM的铜芯线键盘最长连接距离为152米，最多可接4个键盘。

8、系统加电：系统加电5分钟后会切断交流电2分钟，用于测试后备电池及监视电池负载情况。

因电池电压过低而更换电池后必须按[*][6][4][#]进行动态电池测试。

主机在电池低于10.5V时停止工作。

9、键盘启动：接多个键盘时，键盘编址必须不相同，通过键盘后面的SW1、SW2、SW3来编址。

J1控制LED键盘的背光显示，J2控制键盘蜂鸣器发声。

10、出厂设置：安装员密码：012345；用户#1（主码）：1234；用户#2-32#：关闭。

二、主机编程1、开始编程：输入[安装员密码][*][0][#]。

输入指令地址后没有输入编程数据就按[#]，键盘将响5声提示错误，纠正时只需要再次输入正确编程数据即可。

Dsadddddddddddd DsadaDsadaDsadadSadadsa DsadadaDsada键盘操作1.用户登录当用户需要操作矩阵时，首先要做的就是登录矩阵键盘。

按键盘上“29”（Login登录），输入ID（默认为1），按“17”（Ent确认键），输入密码（默认为0），按“17”（Ent确认键）。

此时已经登录到了矩阵键盘的操作界面，现在可以进行相应的操作。

2.摄像机切换操作操作员已经登录后，可以通过按下所需的模式功能键来更改运行模式。

Login (Logout)（登录（注销））Camera（摄像机）Monitor（监视器）先选择监视器，再选择摄像机。

当处于 "Camera"（摄像机）模式时，按下数字小键盘上的相应数字，然后按 Enter（回车）键来选择摄像机值。

所选择的摄像机值被切换为当前选择的监视器。

可使用“11键”（下一个）和“7键”（上一个）键在系统里各种摄像机之间前后移动，还可使用“23号键”旋转前后切换摄像机。

3.监视器切换操作当处于 " Monitor "（监视器）模式时，按下数字小键盘上的相应数字，然后按 Enter （回车）键来选择监视器值。

如果在该输入键后按下数字键、清除或后退，则在按下监视器键（输入监视器模式）后控制器将自动返回到摄像机模式下。

4.摄像机预置位定义和调用存储预置位如果 PTZ 装置配备了反馈系统，则可以存储并调用 PTZ 预设位置。

如要存储一个位置，则移动 PTZ 直至覆盖所需的镜头。

按下“9号键”或“Set5号键”，使用数字小键盘输入所需的预设编号，然后按下 "Enter"（回车）键来存储该编号的位置。

调用预置位如要调用先前存储的位置，则按下 "View13号键"按钮，使用数字小键盘输入所需的预设编号，然后按下 "Enter"（回车）键来调用预设项。

SYSTEM 2316 用户手册前 言介绍SYSTEM2316是一种16防区可编程控制主机。

根据不同的需要，SYSTEM2316既可作为本地型主机使用，又可作为联网型主机投入运作。

具体采用何种工作模式，由编程决定。

该主机的编程方式亦很灵活：既能通过Alpha键盘或LED键盘进行编程，也可以通过指挥者2000/监察者2000软件进行遥控编程。

本手册覆盖范围本手册所介绍的是SYSTEM2316控制主机安装与编程的基本方法，有关遥控编程的内容请参见指挥者2000/监察者2000软件的用户手册。

主机安装安装SYSTEM2316应该装在便于接入交流电源、电话线和地线的位置处。

●从机箱上拆下电路板，以防止在敲击预制孔时损坏电路板。

●敲开机箱上的预制孔。

●在墙面上标出安装螺丝的孔位。

●在墙面上固定住机箱，将电缆穿过预制孔。

错误！未找到引用源。

装入电路板，注意在电路板的左下角接上地线焊片。

●再将接线片连接到机箱门下部合页处，使箱门接地。

接地为保证瞬时放电保护电路能正常工作，控制主机必须接地。

理想的地线应是电源线路、电话系统和防盗系统的公共地线，这种地线形式称为“统一接地”，保护性能最佳。

将与主机箱体相连的那根绿色导线接到接地棒、自来水管或其他接地装置上，即可实现主机箱体的接地。

主机接线备用电池☆备用电池SYSTEM2316配用的电池是12V，6.5AH密封铅酸电池(C&K1265)。

禁止使用非充电型或非密封铅酸型电池。

建议每隔3-5年更换一次备用电池。

将红色导线接到电池的正极，黑色导线接到电池的负极。

保险管F4备用电池由保险管F4（3A，3AG，速熔型）提供防反接保护。

☆交流电源端口（端子①和②）交流电源由一只16.5V AC，25-40V A，50/60HZ的变压器（UL标准2级）提供。

将变压器的初级直接接入交流供电线路，次级连接到端子①和②。

为减少压降至少应使用18AWG（直径1.02㎜）的导线进行连接。

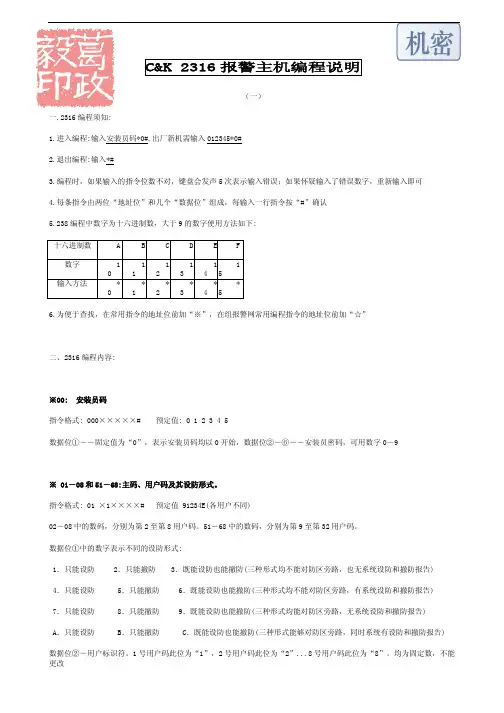

C&K 2316 报警主机编程说明（一）一.2316 编程须知:1.进入编程:输入安装员码*0#,出厂新机需输入012345*0#2.退出编程:输入*#3.编程时，如果输入的指令位数不对，键盘会发声5 次表示输入错误；如果怀疑输入了错误数字，重新输入即可4.每条指令由两位“地址位”和几个“数据位”组成，每输入一行指令按“#”确认5.238 编程中数字为十六进制数，大于9 的数字使用方法如下:十六进制数A B C D E F 数字1 1 12 13 14 15 1 输入方法0 * 1 * 2 * 3 * 4 * 5* 6.为便于查找，在常用指令的地址位前加“※”，在组报警网常用编程指令的地址位前加“☆”二、2316 编程内容:※00: 安装员码指令格式: 000×××××# 预定值: 0 1 2 3 4 5数据位①－－固定值为“0”，表示安装员码均以0 开始，数据位②－⑥－－安装员密码，可用数字0－9预定值 91234E(各用户不同) 02－08中的数码，分别为第2 至第8 用户码。

51－68 中的数码，分别为第9 至第32用户码。

※ 01－08 和51－68: 主码、用户码及其设防形式。

指令格式: 01 ×1××××# 数据位①中的数字表示不同的设防形式:1．只能设防2．只能撤防 3．既能设防也能撤防(三种形式均不能对防区旁路，也无系统设防和撤防报告) 4．只能设防5．只能撤防 6．既能设防也能撤防(三种形式均不能对防区旁路，有系统设防和撤防报告) 7．只能设防8．只能撤防 9．既能设防也能撤防(三种形式均能对防区旁路，无系统设防和撤防报告) A ．只能设防 B ．只能撤防 C ．既能设防也能撤防(三种形式能够对防区旁路，同时系统有设防和撤防报告) 数据位②－用户标识符。

1 号用户码此位为“1”，2 号用户码此位为“2”...8 号用户码此位为“8”。

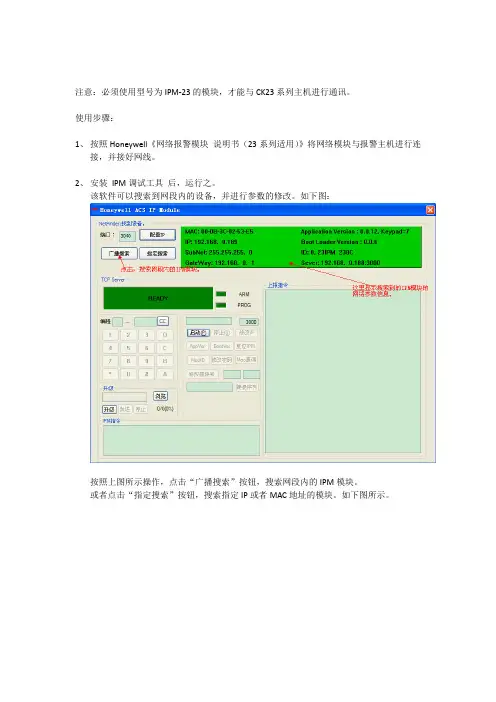

注意：必须使用型号为IPM-23的模块，才能与CK23系列主机进行通讯。

使用步骤：1、按照Honeywell《网络报警模块说明书（23系列适用）》将网络模块与报警主机进行连接，并接好网线。

2、安装IPM调试工具后，运行之。

该软件可以搜索到网段内的设备，并进行参数的修改。

如下图：按照上图所示操作，点击“广播搜索”按钮，搜索网段内的IPM模块。

或者点击“指定搜索”按钮，搜索指定IP或者MAC地址的模块。

如下图所示。

找到了模块后点击“配置IP”按钮，对找到的设备进行网络参数的设置，如下图所示。

然后选择模块连接的报警主机类型，如下图所示。

设置完成后，测试是否能连接上报警服务器。

如下图所示：成功连接，如下图所示：3、成功连接后，运行报警服务软件，导入证书（霍尼韦尔网络模块暂时未提供认证功能）。

注意：报警服务软件监听的端口号是3000，务必保证该端口不被其它程序占用。

进入报警配置，如下图所示：在“报警配置”中选择“霍尼威尔网络报警模块”，点击下面的“详细配置”。

如下图所示：进入“报警设备编辑”页面，如下图所示，点击“添加”按钮，然后输入IPM模块的IP 和MAC地址，注意：对于Honeywell的设备，MAC地址必须正确填写。

端口和登陆名以及密码可以默认，不用特定输入。

Honeywell 2316主机，有16个额定的报警输入，没有输出。

可以设置多个设备。

完成设备的添加后，选择“防区管理”，添加防区。

如下图所示。

如下图所示，输入防区名称，勾选防区的通道。

注意，每个防区必须对应一个网络报警模块，因此一个防区下的输入通道只能是一台主机内的（CK主机为16个）。

完成服务配置，后如下图，在主界面可以看见添加的防区，以及防区内的通道。

如上图所示：打开虚拟键盘。

4、布/撤防（虚拟键盘）键盘输入“1234#”开启布防，再次输入则撤销布防。

5、旁路/恢复旁路（虚拟键盘）在撤防状态下，键盘输入“1234#C1”。

相对于主机的输入通道1进入旁路状态。

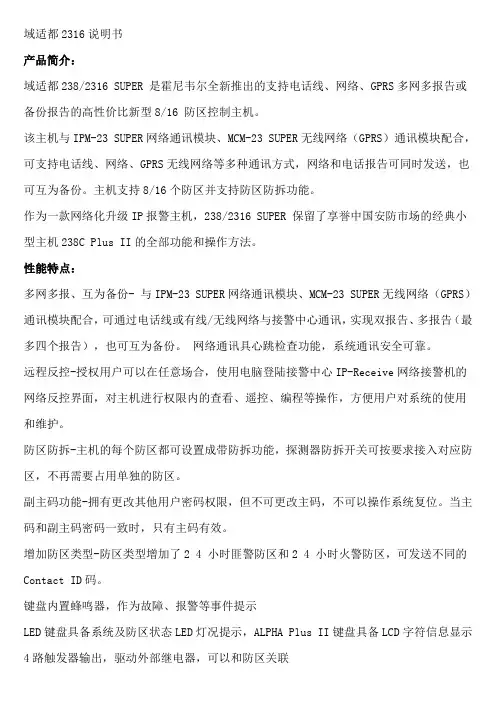

域适都2316说明书产品简介：域适都238/2316 SUPER 是霍尼韦尔全新推出的支持电话线、网络、GPRS多网多报告或备份报告的高性价比新型8/16 防区控制主机。

该主机与IPM-23 SUPER网络通讯模块、MCM-23 SUPER无线网络（GPRS）通讯模块配合，可支持电话线、网络、GPRS无线网络等多种通讯方式，网络和电话报告可同时发送，也可互为备份。

主机支持8/16个防区并支持防区防拆功能。

作为一款网络化升级IP报警主机，238/2316 SUPER 保留了享誉中国安防市场的经典小型主机238C Plus II的全部功能和操作方法。

性能特点：多网多报、互为备份- 与IPM-23 SUPER网络通讯模块、MCM-23 SUPER无线网络（GPRS）通讯模块配合，可通过电话线或有线/无线网络与接警中心通讯，实现双报告、多报告（最多四个报告），也可互为备份。

网络通讯具心跳检查功能，系统通讯安全可靠。

远程反控-授权用户可以在任意场合，使用电脑登陆接警中心IP-Receive网络接警机的网络反控界面，对主机进行权限内的查看、遥控、编程等操作，方便用户对系统的使用和维护。

防区防拆-主机的每个防区都可设置成带防拆功能，探测器防拆开关可按要求接入对应防区，不再需要占用单独的防区。

副主码功能-拥有更改其他用户密码权限，但不可更改主码，不可以操作系统复位。

当主码和副主码密码一致时，只有主码有效。

增加防区类型-防区类型增加了2 4 小时匪警防区和2 4 小时火警防区，可发送不同的Contact ID码。

键盘内置蜂鸣器，作为故障、报警等事件提示LED键盘具备系统及防区状态LED灯况提示，ALPHA Plus II键盘具备LCD字符信息显示4路触发器输出，驱动外部继电器，可以和防区关联内置拨号器，通过电话直接报告到接警中心接收机，重拨时间与轮次可编程。

通过扩展网络通讯模块IPM-23 SUPER或MCM-23 SUPER，可通过网络报告到接警中心网络接警机，网络链接具心跳监测功能。

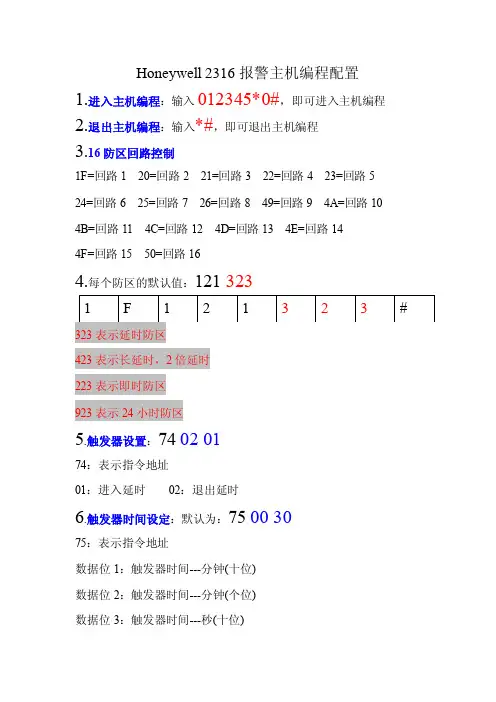

Honeywell 2316报警主机编程配置1.进入主机编程：输入012345*0#，即可进入主机编程2.退出主机编程：输入*#，即可退出主机编程3.16防区回路控制1F=回路1 20=回路2 21=回路3 22=回路4 23=回路524=回路6 25=回路7 26=回路8 49=回路9 4A=回路104B=回路11 4C=回路12 4D=回路13 4E=回路144F=回路15 50=回路164.每个防区的默认值：121 3231 F 12 13 2 3 # 323表示延时防区423表示长延时，2倍延时223表示即时防区923表示24小时防区5.触发器设置：74 02 0174：表示指令地址01：进入延时02：退出延时6.触发器时间设定：默认为：75 00 3075：表示指令地址数据位1：触发器时间---分钟(十位)数据位2：触发器时间---分钟(个位)数据位3：触发器时间---秒(十位)数据位4：触发器时间---秒(个位)常用设置为：75 02 00表示触发器时间设定为2分钟7.延时设置：默认为：2D 01 362362：表示进入延时30秒、外出延时60秒、警号持续时间5分钟2D：表示指令地址数据位1：挟持报告码数据位2：挟持报告接收机选择数据位3：进入延时1=10s 2=20s ... ... *4=140s *5=150s数据位4：外出延时1=10s 2=20s ... ... *4=140s *5=300s数据位5：警号持续时间1=2分钟2=5分钟3=10分钟4=15分钟5=30分钟常用设置为：2D 01 *2 *2 2表示：进入延时120s、外出延时120s、警号持续时间5分钟。

h o n e y w e l l报警主机说明Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】2300系列报警主机Q1: 236、238、2316键盘无任何显示按键无反应A: （1）. 误将[安装员密码] [*] [69] [#]做为主机复位，主机被锁定。

请再用安装员密码（出厂设置012345） [*] [69] [#]操作一遍看结果如果仍不正常显示需找到直接供货商送修处理。

（2）. 主机的1、2端子是否有交流伏电压键盘电源端子是否有12伏直流电压如果检查伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。

如果主机上没有直流12伏电压先检查键盘保险丝是否烧断，如烧断查明原因更换新的（236-F2 0.5A；238、2316-F3 0.75A）。

更换保险丝后仍没有直流12伏电压或电压不正常需找到直接供货商送修处理。

（3）. 对照接线图检查主机到键盘的接线是否正确如果发现错误请将接线按接线图正确连接。

Q2: 2300系列主机有防区不正常（防区LED灯亮），用键盘布防无效，不能进入布防状态。

A: 出厂设置应为常模布防，只要有防区不正常主机就不可以被布防。

常模布防定义：只有每个防区都正常时才能布防；好处：防止某防区有问题也能布防。

如果确实需要，请改为强制布防238、2316在编程第9项中第4位改为“2”，236在编程第8项中第2位改为“1”。

注意：需要慎重使用，确认有此需求：每个防区都不正常时也能布防。

Q3: 2300系列主机用键盘不能对某些防区旁路A: （1）. 是否是236主机如果是，有可能将编程第24项——防区旁路许可默认值改为不能旁路，恢复的办法是将编程第24项1-6防区需要旁路的值改为“1”。

（2）. 是否是238或2316主机如果是，第一有可能设置用户密码时选择了不能旁路的密码，改变的方法是再重新设置一个可以旁路的密码。

2300系列报警主机Q1: 236、238、2316键盘无任何显示按键无反应A: （1）. 误将[安装员密码] [*] [69] [#]做为主机复位，主机被锁定。

请再用安装员密码（出厂设置012345）[*] [69] [#]操作一遍看结果？如果仍不正常显示需找到直接供货商送修处理。

（2）. 主机的1、2端子是否有交流16.5伏电压？键盘电源端子是否有12伏直流电压？如果检查16.5伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。

如果主机上没有直流12伏电压先检查键盘保险丝是否烧断，如烧断查明原因更换新的（236-F2 0.5A；238、2316-F3 0.75A）。

更换保险丝后仍没有直流12伏电压或电压不正常需找到直接供货商送修处理。

（3）. 对照接线图检查主机到键盘的接线是否正确？如果发现错误请将接线按接线图正确连接。

Q2: 2300系列主机有防区不正常（防区LED灯亮），用键盘布防无效，不能进入布防状态。

A: 出厂设置应为常模布防，只要有防区不正常主机就不可以被布防。

常模布防定义：只有每个防区都正常时才能布防；好处：防止某防区有问题也能布防。

如果确实需要，请改为强制布防238、2316在编程第9项中第4位改为“2”，236在编程第8项中第2位改为“1”。

注意：需要慎重使用，确认有此需求：每个防区都不正常时也能布防。

Q3: 2300系列主机用键盘不能对某些防区旁路A: （1）. 是否是236主机？如果是，有可能将编程第24项——防区旁路许可默认值改为不能旁路，恢复的办法是将编程第24项1-6防区需要旁路的值改为“1”。

（2）. 是否是238或2316主机？如果是，第一有可能设置用户密码时选择了不能旁路的密码，改变的方法是再重新设置一个可以旁路的密码。

第二需要检查30-3F编程，它们的第二位应设为“1”,准许旁路。

Q4: 2300键盘某些防区灯与READY灯一起闪，按消除操作没有反应。

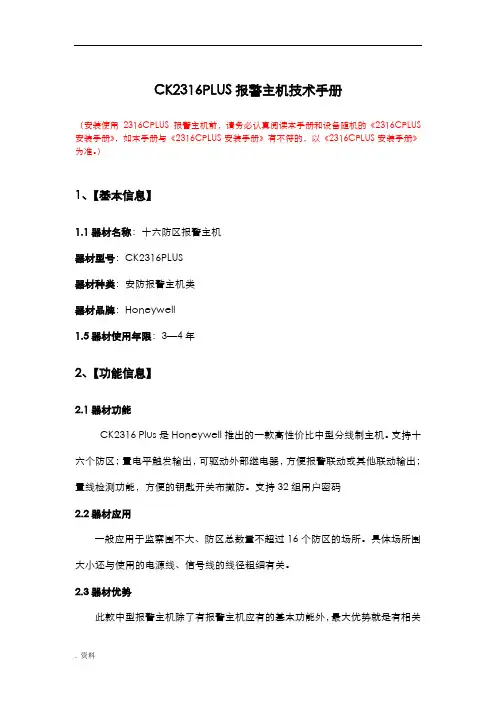

CK2316PLUS报警主机技术手册（安装使用2316CPLUS报警主机前，请务必认真阅读本手册和设备随机的《2316CPLUS 安装手册》，如本手册与《2316CPLUS安装手册》有不符的，以《2316CPLUS安装手册》为准。

）1、【基本信息】1.1器材名称：十六防区报警主机器材型号：CK2316PLUS器材种类：安防报警主机类器材品牌：Honeywell1.5器材使用年限：3—4年2、【功能信息】2.1器材功能CK2316 Plus是Honeywell推出的一款高性价比中型分线制主机。

支持十六个防区；置电平触发输出，可驱动外部继电器，方便报警联动或其他联动输出；置线检测功能，方便的钥匙开关布撤防。

支持32组用户密码2.2器材应用一般应用于监察围不大、防区总数量不超过16个防区的场所。

具体场所围大小还与使用的电源线、信号线的线径粗细有关。

2.3器材优势此款中型报警主机除了有报警主机应有的基本功能外，最大优势就是有相关的网络模块、无线GPRS模块匹配使用，进行信息的上传，与CK238CPLUS报警主机相似。

2.4器材不足相比BOSCH系列主机，此款主机不能进行分区布控。

3、【参数信息】3.1工作电压：主板16.5V AC供电，后备电池12VDC 7Ah。

3.2功率围：25~50VA3.3环境温度：报警主机周围温度围-25℃~50℃。

3.4工作湿度：相对湿度≦90%。

3.5防水性能：防水性能差，只适合室安装。

4、【使用信息】4.1器材功能检验容4.1.1在正常工作环境下，给主机上电，是否能正常开启。

4.1.2对主机进行复位操作，确定主机是否已经复位。

4.1.3短路所有防区，确定所有防区是否都显示故障。

4.1.4确定口是否能进行拨号。

4.2器材安装条件4.2.1 主材准备报警主机箱（含变压器、220V交流电接线端子及保险丝管）1只2316Plus主板1块防拆开关1只锁（钥匙）1套2.2k欧姆线尾电阻16个12V7AN蓄电池（另配）1块4.2.2 安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3 检测工具电子万用表1台4.2.4 防护工具：安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5 安装辅料：6分塑料膨胀管4个3cm自攻螺丝4个绝缘胶带若干焊锡丝若干助焊剂若干4.2.6 安装人员：安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。

SYSTEM 2316注意：禁止将变压器的初级接到受开关控制的电源插座上，也不要把初级接到带有接地保护装置的电路（GFI）中。

变压器要在墙上固定好。

交流断电如果交流断电超过15分钟，键盘会显示为系统故障。

如果已做了编程，主机会发送交流断电报告。

当交流电恢复5分钟后，主要会发送恢复报告。

警告●不能与其他设备共用变压器的次级电源（每只变压器只能连接一台主机）。

外部碰地可能会损坏电源，这种情况不提供保修。

●不能使用除规定以外的任何变压器。

系统供电能力端子3/5/7/8所能提供的电流总和不得超过750mA。

其中端子5/7/8共用同一条电源总线。

端子③可提供的驱动能力为0.75A/10.5-13.5VDC，端子④为负极。

端子③输出的电压类型（稳定、脉冲、线性调频脉冲）以及持续时间可通过编程来设定。

保险管F1端子③由保险管F1（3AG，2.5A，速熔型）提供保护。

注意：如果保险管烧断，要断开交流和直流电源，排除短路或过载故障，换上新的保险管后再接能电源。

不得使用大于规定容量的保险管。

电磁干扰警号或警铃的振鸣可能会产生电磁干扰（EMI）。

虽然电磁干扰不会损害2316主机，但可能导致舆和拨号错误。

为了抑制电磁干扰，请在警号或警铃的接线端子上并接一只0.01微法/100V的电容器。

注意：该电容器不应该在控制主机一侧（端子③、④上），而应装在电磁干扰源一侧（警号或警铃上）。

☆辅助电源输出端口（端子⑤、⑥、⑦）端子⑤（SW/AUX）和端子⑦（UNSW/AUX）提供+10～12.5VDC电源输出。

端子⑥为SW/AUX和UNSW/AUX这两路电源输出的公共端（负极）。

端子⑤（SW/AUX）提供可重置的电源输出，用于连接需要通过断电才能复位的设备，譬如[*][6][2][#]即可重置该路电源，促使相应的设备复位）；端子⑦（UNSW/AUX）提供不可重置的电源输出（指不允许通过键盘命令重置该路电源），用于连接可自行复位的设备，譬如双鉴或红外探测器等。

2316 Plus控制主机安装手册目录手册使用说明 (3)家居配置 (3)安装 (3)控制主机接线 (4)系统加电 (5)键盘启动 (6)编程选项 (7)主机编程 (7)对液晶键盘编程 (8)安装员须知 (24)重要通知 (24)测试 (24)看门狗指示灯 (24)电话线路问题 (24)键盘操作指令集 (25)常见问题解答 (26)减少误报注意事项 (28)注释 (29)报警系统的局限性 (32)2316 Plus控制主机编程表格 (33)2316Plus控制主机安装手册键盘操作指令集LED键盘和ALPHA II键盘的大部分指令功能是相同的，只有少数的指令是ALPHA II键盘专用的。

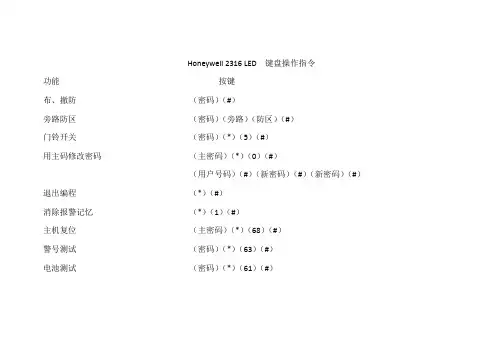

下面的指令适用于LED及ALPHA II两种键盘：功能 注释按键布/撤防有延时[密码] [#]旁路防区 (n)[n] 是防区号码 # 1 - 16; 可能需要密码 [密码] [旁路] [n] [#]门铃开/关可能需要密码[密码] [*] [5] [#]用主码修改密码必须从用户1开始[主密码] [*] [0] [#] [用户号码][新密码] [#] [新密码] [#]清除报警记忆[*] [1] [#]退出编程[*] [#]火警键盘启动[F] (按住 3 秒)组旁路或布防布防系统，CL 30 - 3F, 数据位 3设定的组旁路防区都被旁路。

可能需要密码（留守布防） [密码] [*] [4] [#]组旁路或即时布防同上，但系统即时布防。

可能需要密 [密码] [*] [4] [7] [#] 或者码（即时留守布防）[密码] [*] [7] [4] [#]即时布防布防系统，延时防区转换成即时防区 [密码] [*] [7] [#](有外出延时，无进入延时), 可能需要密码键盘启动遥控编程若CL 0B(3)中使能; 可能需要密码 [密码] [*] [0] [2] [#]紧急救助键盘启动 [E] (按住 3 秒)紧急报警键盘启动 [P] (按住 3 秒)辅助电源复位复位设备接在5、6端子 [*] [6] [2] [#]主机复位 [Master 密码] [*] [6] [8] [#]电池测试电池电压低恢复以后用 [*] [6] [4] [#]警号测试可能需要密码 [密码] [*] [6] [3] [#]报警中心测试可能需要密码 [密码] [*] [6] [1] [#]步测 [*] [6] [0] [#]以下指令仅对 ALPHA II键盘有效：功能 注释 按键布防音开关[*] [5] [4] [#]布防确认音开关[*] [5] [1] [#]背景光开关[*] [8] [#]显示键盘型号、版本[*] [9] [#]门铃开关[*] [5] [3] [#]预警开关[*] [5] [2] [#]以下所列为只适用于安装员的键盘指令：功能 注释 按键ALPHA键盘编程开始对键盘进行编程[安装员密码] [*] [0] [1] [#]ALPHA键盘测试[*] [6] [7] [#]主机复位[安装员密码] [*] [6] [9] [#]主机编程开始对控制主机进行编程[安装员密码] [*] [0] [#]2316Plus控制主机安装手册减少误报注意事项本章节的内容可以帮助您来减少系统误报，第一栏是编程指令地址和数据位，第二栏是建议编程值和简单描述：编程项指令地址、数据位功能描述布防/密码09 (2) 密码 可以防止未经授权用户操作键盘，象布撤防、旁路、启动遥控编程等都需要密码。

SYSTEM 2316 简明操作编程手册1.指示灯：编程选项指令单元00：安装员码数据位（1）：固定值为“0”，表示安装员码均以0开始。

数据位（2）~（6）：安装员密码中组合数码部分，可用数字0-9。

指令单元01~08&51~68：用户密码及其操作权限指令单元01中的数码为1#用户码（主码）。

指令单元02—08中的数码，分别为2#至8#用户码。

指令单元51—68中的数码，分别为9#至32#用户码。

数据位（1）：表示系统拭授予用户的操作权限：1=只能布防，无布防报告，不能执行防区旁路操作。

2=只能撤防，无撤防报告，不能执行防区旁路操作。

3=即能布防也能撤防，无布防/撤防报告，不能执行防区旁路操作。

4=只能布防，有布防报告，不能招待防区旁路操作。

5=只能撤防，有撤防报告，不能执行防区旁路操作。

6=即能布防也能撤防，有布防/撤防报告，不能执行防区旁路操作。

7=只能布防，无布防报告，能执行防区旁路操作。

8=只能撤防，无撤防报告，能执行防区旁路操作。

9=即能布防也能撤防，无布防/撤防报告，能执行防区旁路操作。

*0=只能布防，有布防报告，能执行防区旁路操作。

*1=只能撤防，有撤防报告，能执行防区旁路操作。

*2=即能布防也能撤防，有布防/撤防报告，能执行防区旁路操作。

数据位（2）：用户标识符，均为固定数，不能更改。

1号用户码此位为“1”，2号用户码此位为“2”。

数据位（3）~（6）：用户码中组合数码部分，可以从0-9的数中任选4个数组合，但不能少于2位数。

如少于4位数，则要在最后一位数据键入结束符E（即*4，算1位数），如再有剩余的数据位键入0。

数据位：1F：1防区；20：2防区；21：3防区；22：4防区；23：5防区；24：6防区；25：7防区；26：8防区；49：9防区；4A：10防区；4B：11防区；4C：12防区；4D：13防区；4E：14防区；4F：15防区；50：16防区。

注：各防区的出厂缺省值详见本手册末尾的“主机出厂缺省程序一览表”。

CK2316PLUS报警主机技术手册（安装使用2316CPLUS报警主机前，请务必认真阅读本手册和设备随机的《2316CPLUS安装手册》，如本手册与《2316CPLUS安装手册》有不符的，以《2316CPLUS安装手册》为准。

）1、【基本信息】1.1器材名称：十六防区报警主机器材型号：CK2316PLUS器材种类：安防报警主机类器材品牌：Honeywell1.5器材使用年限：3—4年2、【功能信息】2.1器材功能CK2316 Plus是Honeywell推出的一款高性价比中型分线制主机。

支持十六个防区；内置电平触发输出，可驱动外部继电器，方便报警联动或其他联动输出；内置电话线检测功能，方便的钥匙开关布撤防。

支持32组用户密码2.2器材应用一般应用于监察范围不大、防区总数量不超过16个防区的场所。

具体场所范围大小还与使用的电源线、信号线的线径粗细有关。

2.3器材优势此款中型报警主机除了有报警主机应有的基本功能外，最大优势就是有相关的网络模块、无线GPRS模块匹配使用，进行信息的上传，与CK238CPLUS报警主机相似。

2.4器材不足相比BOSCH系列主机，此款主机不能进行分区布控。

3、【参数信息】3.1工作电压：主板16.5V AC供电，后备电池12VDC 7Ah。

3.2功率范围：25~50VA3.3环境温度：报警主机周围温度范围-25℃~50℃。

3.4工作湿度：相对湿度≦90%。

3.5防水性能：防水性能差，只适合室内安装。

4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境下，给主机上电，是否能正常开启。

4.1.2对主机进行复位操作，确定主机是否已经复位。

4.1.3短路所有防区，确定所有防区是否都显示故障。

4.1.4确定电话口是否能进行拨号。

4.2器材安装条件4.2.1 主材准备报警主机箱（内含变压器、220V交流电接线端子及保险丝管） 1只 2316Plus主板 1块防拆开关 1只锁（钥匙） 1套 2.2k欧姆线尾电阻 16个12V7AN蓄电池（另配） 1块4.2.2 安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3 检测工具电子万用表1台4.2.4 防护工具：安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5 安装辅料：6分塑料膨胀管4个3cm自攻螺丝4个绝缘胶带若干焊锡丝若干助焊剂若干4.2.6 安装人员：安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。

2316 Plus控制主机安装手册目录手册使用说明 (3)家居配置 (3)安装 (3)控制主机接线 (4)系统加电 (5)键盘启动 (6)编程选项 (7)主机编程 (7)对液晶键盘编程 (8)安装员须知 (24)重要通知 (24)测试 (24)看门狗指示灯 (24)电话线路问题 (24)键盘操作指令集 (25)常见问题解答 (26)减少误报注意事项 (28)注释 (29)报警系统的局限性 (32)2316 Plus控制主机编程表格 (33)2316Plus控制主机安装手册键盘操作指令集LED键盘和ALPHA II键盘的大部分指令功能是相同的，只有少数的指令是ALPHA II键盘专用的。

下面的指令适用于LED及ALPHA II两种键盘：功能 注释按键布/撤防有延时[密码] [#]旁路防区 (n)[n] 是防区号码 # 1 - 16; 可能需要密码 [密码] [旁路] [n] [#]门铃开/关可能需要密码[密码] [*] [5] [#]用主码修改密码必须从用户1开始[主密码] [*] [0] [#] [用户号码][新密码] [#] [新密码] [#]清除报警记忆[*] [1] [#]退出编程[*] [#]火警键盘启动[F] (按住 3 秒)组旁路或布防布防系统，CL 30 - 3F, 数据位 3设定的组旁路防区都被旁路。

可能需要密码（留守布防） [密码] [*] [4] [#]组旁路或即时布防同上，但系统即时布防。

可能需要密 [密码] [*] [4] [7] [#] 或者码（即时留守布防）[密码] [*] [7] [4] [#]即时布防布防系统，延时防区转换成即时防区 [密码] [*] [7] [#](有外出延时，无进入延时), 可能需要密码键盘启动遥控编程若CL 0B(3)中使能; 可能需要密码 [密码] [*] [0] [2] [#]紧急救助键盘启动 [E] (按住 3 秒)紧急报警键盘启动 [P] (按住 3 秒)辅助电源复位复位设备接在5、6端子 [*] [6] [2] [#]主机复位 [Master 密码] [*] [6] [8] [#]电池测试电池电压低恢复以后用 [*] [6] [4] [#]警号测试可能需要密码 [密码] [*] [6] [3] [#]报警中心测试可能需要密码 [密码] [*] [6] [1] [#]步测 [*] [6] [0] [#]以下指令仅对 ALPHA II键盘有效：功能 注释 按键布防音开关[*] [5] [4] [#]布防确认音开关[*] [5] [1] [#]背景光开关[*] [8] [#]显示键盘型号、版本[*] [9] [#]门铃开关[*] [5] [3] [#]预警开关[*] [5] [2] [#]以下所列为只适用于安装员的键盘指令：功能 注释 按键ALPHA键盘编程开始对键盘进行编程[安装员密码] [*] [0] [1] [#]ALPHA键盘测试[*] [6] [7] [#]主机复位[安装员密码] [*] [6] [9] [#]主机编程开始对控制主机进行编程[安装员密码] [*] [0] [#]2316Plus控制主机安装手册减少误报注意事项本章节的内容可以帮助您来减少系统误报，第一栏是编程指令地址和数据位，第二栏是建议编程值和简单描述：编程项指令地址、数据位功能描述布防/密码09 (2) 密码 可以防止未经授权用户操作键盘，象布撤防、旁路、启动遥控编程等都需要密码。
