1kv电力电缆绝缘电阻标准
1kv电力电缆是一种常用的电力传输设备,其绝缘电阻是保证电缆正常运行的重要指标之一。
绝缘电阻是指电缆绝缘材料对电流的阻碍能力,通常用欧姆(Ω)表示。
在1kv电力电缆的设计和生产过程中,绝缘电阻是必须要考虑的因素之一。
根据国家标准,1kv电力电缆的绝缘电阻应该符合以下要求:
1. 绝缘电阻测试应该在室温下进行,测试电压应该为500V,测试时间应该为1分钟。
2. 绝缘电阻的测试结果应该符合以下标准:
a. 单芯电缆的绝缘电阻应该不小于100MΩ/km。
b. 多芯电缆的绝缘电阻应该不小于50MΩ/km。
c. 电缆的绝缘电阻应该不小于规定值的80%。
3. 在电缆的生产过程中,应该对绝缘材料进行严格的质量控制,确保绝缘材料的质量符合国家标准。
4. 在电缆的安装和使用过程中,应该注意保护电缆的绝缘材料,避免绝缘材料受到机械损伤或化学腐蚀。
绝缘电阻是1kv电力电缆正常运行的重要指标之一,其测试和控制
应该得到严格的执行。
只有在绝缘电阻符合国家标准的情况下,电缆才能够正常运行,保证电力传输的安全和稳定。
因此,在电缆的设计、生产、安装和使用过程中,都应该重视绝缘电阻的测试和控制,确保电缆的质量和安全性。
电缆绝缘电阻值不应小于10mΩ 参考标准在电力工程中,电缆绝缘电阻是一个非常重要的参数,它直接关系到电缆的安全可靠运行。
在一般情况下,电缆绝缘电阻值不应小于10mΩ是一个被广泛接受的参考标准。
那么,为什么要设置这个标准?这个标准又是如何得到的?让我们一起深入探讨一下。
1. 电缆绝缘电阻值为什么不应小于10mΩ?在电气设备和电气线路中,电缆绝缘电阻是指在一个特定时间内,电缆绝缘材料所固有的电阻。
它的重要性在于,良好的绝缘电阻可以有效防止漏电流,避免电气设备和线路发生漏电,从而保障了电气设备和线路的安全运行。
而10mΩ这个数值则是根据长期工程实践和经验总结得出的,低于这个数值会增加漏电的风险,可能导致电击、火灾等安全事故的发生。
电缆绝缘电阻值不应小于10mΩ成为了一个必要的标准。
2. 电缆绝缘电阻值参考标准的制定依据关于电缆绝缘电阻值的标准制定,主要依据以下几个方面:- 国家标准和行业标准:国家和行业都针对电气设备和线路的绝缘电阻值制定了相应的标准,其中就包括了电缆绝缘电阻值的参考范围。
- 工程实践经验:在实际工程建设和维护中,对于电缆绝缘电阻值的取值也进行了总结和归纳,形成了一定的行业经验。
- 安全性考量:考虑到电缆绝缘电阻值与电气安全直接相关,为了保障人身和设备的安全,10mΩ作为下限是一个合理的选择。
3. 电缆绝缘电阻值的测试方法在实际工程中,为了验证电缆绝缘电阻值是否符合标准要求,需要进行相应的测试。
通常采用的测试方法包括:- 绝缘电阻测试仪:通过对电缆两端施加一定的电压,利用测试仪器测量其绝缘电阻值。
- 绝缘电阻测试仪配备的模拟万用表用于测量线圈或绝缘体的同轴电阻。
- 继电器保护系统中测试电缆绝缘电阻值,包含其余短路继电保护系统用计算绝缘电阻。
4. 电缆绝缘电阻值标准的进一步讨论除了10mΩ的下限,电缆绝缘电阻值的标准还涉及到一些细节问题和特殊情况,比如:- 不同类型电缆材料和结构对绝缘电阻值的影响;- 不同环境条件下绝缘电阻值的变化规律;- 对于特殊需求和特殊场景下的电缆绝缘电阻值可能需要作出特殊规定。
电力电缆的绝缘试验标准及方法电力电缆主要由导电线芯、绝缘层和护套组成,《规程》将电力电缆分成三类,即纸绝缘电力电缆、橡塑绝缘电力电缆(聚氯乙烯绝缘电力电缆、交联聚乙烯绝缘电力电缆、乙丙橡皮绝缘电力电缆)、电容式充油电缆,它们的预防性试验见表1-1。
注:“☆”表示正常试验项目,“×”表示不进行该项目试验,“△”表示大修后进行,“○”表示必要时进行。
测量电力电缆的主绝缘电阻可以检查电缆绝缘是否老化、受潮,以及耐压试验中暴露出来的绝缘缺陷。
对1000V以下的电缆测量时用1000V绝缘电阻测试仪,对1000V及以上的电缆用2500V 绝缘电阻测试仪,对6kV及以上电缆用5000V绝缘电阻测试仪。
像塑绝缘电力电缆的绝缘电阻很低时,应用万用表正、反接线分别测屏蔽层对铠装、铠装层对地的直流电阻,以检查它们是否受潮。
当绝缘确实受潮时,应安排检修。
当电缆埋于地下后,测量钢铠甲对地的绝缘电阻,可检查出外护套有无损伤;同理,测量铜屏蔽层对钢铠甲间的绝缘电阻也可以检查出内护套有无损伤。
通过这两项测量可以判断绝缘是否已经受潮。
当电缆敷设在电缆沟、隧道支架上时,其外护套的损伤点不在支点处且又未浸泡在水中或置于特别潮湿的环境中,则外护套的操作很难通过测量绝缘电阻来发现,此时测量铜屏蔽层对钢铠甲的绝缘电阻则更为重要。
电缆终端或套管表面脏污、潮湿对绝缘电阻有较大的影响。
除擦拭干净外,还应加屏蔽环,将屏蔽环接到绝缘电阻测试仪的“屏蔽”端子上,当电缆为三芯电缆时,可利用非测量相作为两端屏蔽环的连线,见图1-1。
图1-1 测量绝缘电阻时的屏蔽接线(a)单芯电缆;(b)三芯电缆当被测电缆较长时,充电电流很大,因而绝缘电阻测试仪开始指示的数值很小,这并不表示绝缘不良,必须经过较长时间遥测才能得到正确的结果。
测量中若采用手动绝缘电阻测试仪,则转速不得低于额定转速的80%,且当绝缘电阻测试仪达到额定转速后才能接到被试设备上并记录时间,读取15s和60s的绝缘电阻值。
电线电缆检测规范要求电线电缆检测规范是指对电线电缆的各项性能进行检测和评估的标准和要求。
以下是电线电缆检测规范的要求:一、外观检查1. 检查电线电缆外表面有无明显破损、划伤、脱皮等缺陷;2. 检查电线电缆的标识是否清晰可见,包括型号、规格、认证标志等信息;3. 检查电线电缆的线芯是否整齐、有无松散、破损等情况。
二、电气性能检测1. 导体电阻测试:对电线电缆导体进行电阻测试,确保导体电阻符合要求;2. 绝缘电阻测试:对电线电缆的绝缘层进行电阻测试,确保绝缘电阻符合要求;3. 绝缘耐压测试:对电线电缆进行耐压测试,以确保其能够在额定电压下正常工作;4. 导体耐热性测试:对电线电缆导体进行耐热性测试,以确保在高温环境下电线电缆不易熔化变形;5. 耐燃性测试:对电线电缆进行耐燃性测试,以确保电线电缆具有一定抗火性能。
三、力学性能检测1. 弯曲试验:对电线电缆进行弯曲试验,以确定其对弯曲的适应性;2. 机械冲击试验:对电线电缆进行机械冲击试验,以验证其耐冲击性能;3. 拉伸试验:对电线电缆进行拉伸试验,以确定其拉伸强度;4. 扭曲试验:对电线电缆进行扭曲试验,以验证其扭曲性能。
四、环保性能检测1. 高低温试验:对电线电缆进行高低温试验,以确保其能够在不同环境温度下正常工作;2. 耐候性试验:对电线电缆进行耐候性试验,以验证其在不同气候条件下的使用寿命;3. 化学物质含量测试:对电线电缆进行化学物质含量测试,以确保其不含有有害物质。
五、终端接头检测1. 终端接头外观检查:检查终端接头是否有损坏、脱落等情况;2. 终端接头电气性能检测:对终端接头进行电气性能测试,以确保接头正常工作。
六、包装检测1. 检查电线电缆包装是否完整,并对包装进行编号、标签等标识;2. 检查包装是否符合运输要求,以确保电线电缆在运输过程中不受损坏。
以上是电线电缆检测规范所要求的一些主要内容。
为确保电线电缆的质量和安全性能,对于不同类型和用途的电线电缆可能会有更加具体和详细的检测要求。
电气设备绝缘电阻检测标准电气设备绝缘电阻的检测标准主要取决于设备的电压等级和类型。
以下是一些常见的电气设备绝缘电阻检测标准:1. 高压配电装置:可动部分绝缘电阻不低于1MΩ,高压主回路的绝缘电阻不低于250MΩ。
2. 交流电动机:定子额定电压在1000V以上的,用2500V绝缘电阻测试仪测量,定子不小于1MΩ,转子电阻不小于0.5MΩ;定子额定电压在1000V以下的,用1000V绝缘电阻测试仪测量,绝缘值不小于0.5MΩ;定子额定电压在500V 以下的,用500V绝缘电阻测试仪测量,绝缘值不小于0.5MΩ。
修复后电机测量绕组相与相、相与地之间的绝缘电阻,500V以下的电机,修复后的绝缘电阻不低于1MΩ,500V以上的电机,修复后绕组的绝缘电阻不低于5MΩ。
3. 电缆:新安装敷设的电缆,其绝缘电阻不低于50MΩ;运行中高压电缆绝缘电阻不小于2MΩ,低压电缆不小于0.5MΩ。
需要注意的是,这些标准可能因设备类型、使用环境、电压等级等因素而有所不同。
因此,在进行电气设备绝缘电阻检测时,应参照相应的标准和规范进行操作。
除了上述提到的标准,还有一些其他的电气设备绝缘电阻检测标准如下:4. 电力变压器:对于1000V以上的电力变压器,绕组绝缘电阻应不低于其产品出厂值的70%,而对于1000V以下的电力变压器,绕组绝缘电阻应不低于10MΩ。
5. 互感器:对于电压互感器,其一次绕组对二次绕组的绝缘电阻应不低于1000MΩ,对于电流互感器,其一次绕组对二次绕组的绝缘电阻应不低于500MΩ。
在检测电气设备绝缘电阻时,需要注意以下几点:1. 检测前应切断电源,并断开被测设备的所有电源电路。
2. 根据电压等级和设备类型选择合适的绝缘电阻测试仪。
3. 在检测过程中,应遵循安全操作规程,确保人员和设备的安全。
4. 对于运行中的设备,应定期进行绝缘电阻检测,并做好记录。
5. 如果发现设备绝缘电阻不达标或出现异常情况,应及时采取措施进行处理,以确保设备的安全运行。

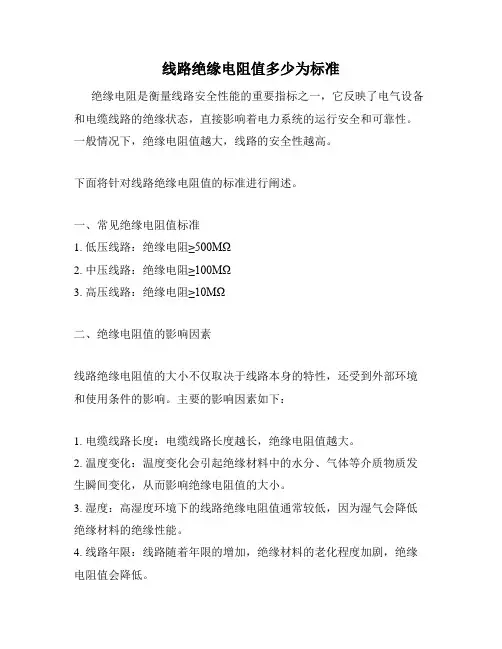

线路绝缘电阻值多少为标准绝缘电阻是衡量线路安全性能的重要指标之一,它反映了电气设备和电缆线路的绝缘状态,直接影响着电力系统的运行安全和可靠性。
一般情况下,绝缘电阻值越大,线路的安全性越高。
下面将针对线路绝缘电阻值的标准进行阐述。
一、常见绝缘电阻值标准1. 低压线路:绝缘电阻≥500MΩ2. 中压线路:绝缘电阻≥100MΩ3. 高压线路:绝缘电阻≥10MΩ二、绝缘电阻值的影响因素线路绝缘电阻值的大小不仅取决于线路本身的特性,还受到外部环境和使用条件的影响。
主要的影响因素如下:1. 电缆线路长度:电缆线路长度越长,绝缘电阻值越大。
2. 温度变化:温度变化会引起绝缘材料中的水分、气体等介质物质发生瞬间变化,从而影响绝缘电阻值的大小。
3. 湿度:高湿度环境下的线路绝缘电阻值通常较低,因为湿气会降低绝缘材料的绝缘性能。
4. 线路年限:线路随着年限的增加,绝缘材料的老化程度加剧,绝缘电阻值会降低。
5. 清洁程度:线路绝缘层表面的污染物和灰尘等也会影响绝缘电阻值的大小。
三、绝缘电阻值的检测方法绝缘电阻检测主要是利用万用表等仪器,以直流高电压法或兆欧表法进行。
当检测时,应严格按照电力系统的相关要求规范操作,以确保检测数据的准确性与可靠性。
四、如何提高线路绝缘电阻值在线路的建设、维护和使用过程中,有一些措施可以采取,以提高线路的绝缘电阻值,从而保障线路的安全运行:1. 采用高质量的绝缘材料。
2. 保持电缆线路的清洁干燥。
3. 定期对线路进行检测,及时发现问题并予以处理。
4. 参照标准,在建设、维护和使用中严格控制电气设备和线路的使用条件。
5. 在恶劣环境中,应采取防护措施,如加装绝缘保护层等。
总之,线路绝缘电阻值是衡量线路安全性能的重要指标,它受到多种因素的影响。
在建设、维护和使用过程中,应进行全面、有效的管理和操作,以确保线路的安全稳定运行。
绝缘电阻的正确测量⽅法及标准绝缘电阻的正确测量⽅法⼀、测试内容施⼯现场主要测试电⽓设备、设施和动⼒、照明线路的绝缘电阻。
⼆、测试仪器测试设备或线路的绝缘电阻必须使⽤兆欧表(摇表),不能⽤万⽤表来测试。
兆欧表是⼀种具有⾼电压⽽且使⽤⽅便的测试⼤电阻的指⽰仪表。
它的刻度尺的单位是兆欧,⽤ΜΩ表⽰。
在实际⼯作中,需根据被测对象来选择不同电压等级和阻值测量范围的仪表。
⽽兆欧表测量范围的选⽤原则是:测量范围不能过多超出被测绝缘电阻值,避免产⽣较⼤误差。
施⼯现场上⼀般是测量500V以下的电⽓设备或线路的绝缘电阻。
因此⼤多选⽤500V,阻值测量范围0----250ΜΩ的兆欧表。
兆欧表有三个接线柱:即L(线路)、E(接地)、G(屏蔽),这三个接线柱按测量对象不同来选⽤。
三、测试⽅法1、照明、动⼒线路绝缘电阻测试⽅法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。
⾸先切断电源,分次接好线路,按顺时针⽅向转动兆欧表的发电机摇把,使发电机转⼦发出的电压供测量使⽤。
摇把的转速应由慢⾄快,待调速器发⽣滑动时,要保证转速均匀稳定,不要时快时慢,以免测量不准确。
⼀般兆欧表转速达每分钟120转左右时,发电机就达到额定输出电压。
当发电机转速稳定后,表盘上的指针也稳定下来,这时指针读数即为所测得的绝缘电阻值。
测量电缆的绝缘电阻时,为了消除线芯绝缘层表⾯漏电所引起的测量误差,其接线⽅法除了使⽤“L”和“E”接线柱外,还需⽤屏蔽接线柱“G”。
将“G”接线柱接⾄电缆绝缘纸上。
2、电⽓设备、设施绝缘电阻测试⽅法⾸先断开电源,对三相异步电动机定⼦绕组测三相绕组对外壳(即相对地)及三相绕组之间的绝缘电阻。
摇测三相异步电动机转⼦绕组测相对相。
测相对地时“E”测试线接电动机外壳,“L”测试线接三相绕组。
即三相绕组对外壳⼀次摇成;若不合格时则拆开单相分别摇测;测相对相时,应将相间联⽚取下。
四、绝缘电阻值测试标准绝缘阻值判断(1)、所测绝缘电阻应等于或⼤于⼀般容许的数值,各种电器的具体规定不⼀样,最低限值:低压设备0.5MΩ,3-10KV 300MΩ、20-35KV为400MΩ、63-220KV为800MΩ、500KV为3000MΩ。
电线电缆绝缘电阻试验 GB/T 3048.6-941.本标准适用于测量电线电缆绝缘电阻,其测量范围为104~1016Ω,测量电压为100,250,500,1000V。
(产品标准应规定测试电压,如不规定,产品标准规定的耐压试验的电压值低于500V的产品测试电压执行耐压试验的电压值,产品标准规定的耐压试验的电压值不低于500V的产品一般选取500V。
)除电线电缆产品标准中另有规定者外,抽样试验时,测量应在环境温度为15~25℃和空气湿度不大于80%的室内或水中进行。
2.试样准备1. 除产品标准中另有规定者外,试样有效长度应不小于10m,试样两端绝缘外的覆盖物应小心地剥除,注意不得损伤绝缘表面。
2. 试样应在试验环境中放置足够的时间,使试样温度与试验温度平衡,并保持稳定。
3. 浸入水中试验时,试样两个端头露出水面的长度应不下于250 mm,绝缘部分露出的长度应不下于150 mm。
4. 在空气中试验时,试样端部绝缘部分露出护套的长度应不下于100 mm。
露出的绝缘表面应保持干燥和洁净。
3.试验步骤1. 金属护套电缆、屏蔽型电缆或铠装电缆试样,单芯者,应测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻;多芯者,应分别就每个导体对其余线芯与金属或屏蔽层或铠装层连接进行测量。
非金属护套电缆,非屏蔽电缆或无铠装的电缆试样,应浸入水中,单芯者测量导体对水之间的绝缘电阻;多芯者应分别就每个导体对其余线芯与水连接进行测量。
也可将试样紧密地绕在金属棒上,单芯电缆测量导体对试棒之间的绝缘电阻;多芯电缆测量每个导体对其余线芯与试棒连接的绝缘电阻。
试棒外径按产品标准规定。
2. 测量时充电时间应充分,以达到测量基本稳定。
除在产品标准中另有规定者外,充电时间为1min。
3. 重复试验时,在加电压前,使试样短路放电,放电时间应不小于试样充电时间的4倍。
4.试验结果及计算每公里长度的绝缘电阻按下式计算:R L=R X L (1)式中:R L=每公里长度绝缘电阻,MΩ.kmL=试样有效测量长度, kmR X=试样绝缘电阻,MΩ。

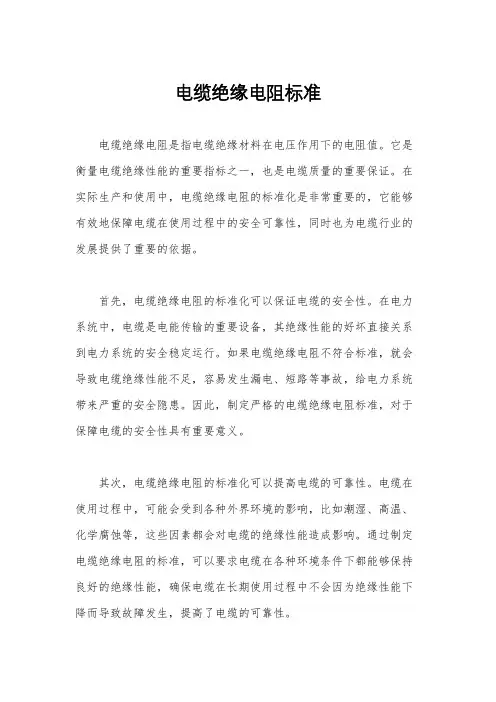

电缆绝缘电阻标准电缆绝缘电阻是指电缆绝缘材料在电压作用下的电阻值。
它是衡量电缆绝缘性能的重要指标之一,也是电缆质量的重要保证。
在实际生产和使用中,电缆绝缘电阻的标准化是非常重要的,它能够有效地保障电缆在使用过程中的安全可靠性,同时也为电缆行业的发展提供了重要的依据。
首先,电缆绝缘电阻的标准化可以保证电缆的安全性。
在电力系统中,电缆是电能传输的重要设备,其绝缘性能的好坏直接关系到电力系统的安全稳定运行。
如果电缆绝缘电阻不符合标准,就会导致电缆绝缘性能不足,容易发生漏电、短路等事故,给电力系统带来严重的安全隐患。
因此,制定严格的电缆绝缘电阻标准,对于保障电缆的安全性具有重要意义。
其次,电缆绝缘电阻的标准化可以提高电缆的可靠性。
电缆在使用过程中,可能会受到各种外界环境的影响,比如潮湿、高温、化学腐蚀等,这些因素都会对电缆的绝缘性能造成影响。
通过制定电缆绝缘电阻的标准,可以要求电缆在各种环境条件下都能够保持良好的绝缘性能,确保电缆在长期使用过程中不会因为绝缘性能下降而导致故障发生,提高了电缆的可靠性。
另外,电缆绝缘电阻的标准化也有利于推动电缆行业的发展。
随着电力系统的不断发展和电气设备的不断更新,对电缆的要求也越来越高。
制定严格的电缆绝缘电阻标准,可以促进电缆生产企业加大技术研发力度,提高产品质量,满足市场需求。
同时,标准化还可以促进电缆行业的规范化发展,提升整个行业的竞争力和影响力。
总的来说,电缆绝缘电阻的标准化对于保障电缆的安全性和可靠性具有重要意义,同时也有利于推动电缆行业的发展。
因此,我们应该高度重视电缆绝缘电阻标准的制定和执行,不断完善相关标准体系,提高电缆产品的质量和可靠性,为电力系统的安全稳定运行提供有力保障。

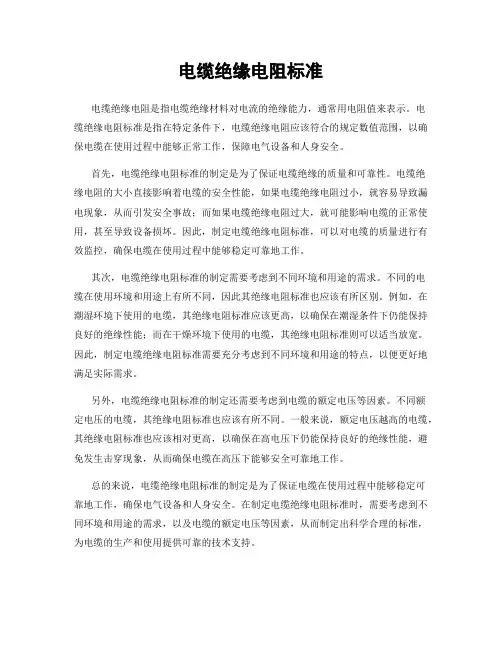

电缆绝缘电阻标准电缆绝缘电阻是指电缆绝缘材料对电流的绝缘能力,通常用电阻值来表示。
电缆绝缘电阻标准是指在特定条件下,电缆绝缘电阻应该符合的规定数值范围,以确保电缆在使用过程中能够正常工作,保障电气设备和人身安全。
首先,电缆绝缘电阻标准的制定是为了保证电缆绝缘的质量和可靠性。
电缆绝缘电阻的大小直接影响着电缆的安全性能,如果电缆绝缘电阻过小,就容易导致漏电现象,从而引发安全事故;而如果电缆绝缘电阻过大,就可能影响电缆的正常使用,甚至导致设备损坏。
因此,制定电缆绝缘电阻标准,可以对电缆的质量进行有效监控,确保电缆在使用过程中能够稳定可靠地工作。
其次,电缆绝缘电阻标准的制定需要考虑到不同环境和用途的需求。
不同的电缆在使用环境和用途上有所不同,因此其绝缘电阻标准也应该有所区别。
例如,在潮湿环境下使用的电缆,其绝缘电阻标准应该更高,以确保在潮湿条件下仍能保持良好的绝缘性能;而在干燥环境下使用的电缆,其绝缘电阻标准则可以适当放宽。
因此,制定电缆绝缘电阻标准需要充分考虑到不同环境和用途的特点,以便更好地满足实际需求。
另外,电缆绝缘电阻标准的制定还需要考虑到电缆的额定电压等因素。
不同额定电压的电缆,其绝缘电阻标准也应该有所不同。
一般来说,额定电压越高的电缆,其绝缘电阻标准也应该相对更高,以确保在高电压下仍能保持良好的绝缘性能,避免发生击穿现象,从而确保电缆在高压下能够安全可靠地工作。
总的来说,电缆绝缘电阻标准的制定是为了保证电缆在使用过程中能够稳定可靠地工作,确保电气设备和人身安全。
在制定电缆绝缘电阻标准时,需要考虑到不同环境和用途的需求,以及电缆的额定电压等因素,从而制定出科学合理的标准,为电缆的生产和使用提供可靠的技术支持。
电线电缆绝缘电阻试验 GB/T 3048.6-941.本标准适用于测量电线电缆绝缘电阻,其测量范围为104~1016Ω,测量电压为100,250,500,1000V。
(产品标准应规定测试电压,如不规定,产品标准规定的耐压试验的电压值低于500V的产品测试电压执行耐压试验的电压值,产品标准规定的耐压试验的电压值不低于500V的产品一般选取500V。
)除电线电缆产品标准中另有规定者外,抽样试验时,测量应在环境温度为15~25℃和空气湿度不大于80%的室内或水中进行。
2.试样准备1. 除产品标准中另有规定者外,试样有效长度应不小于10m,试样两端绝缘外的覆盖物应小心地剥除,注意不得损伤绝缘表面。
2. 试样应在试验环境中放置足够的时间,使试样温度与试验温度平衡,并保持稳定。
3. 浸入水中试验时,试样两个端头露出水面的长度应不下于250 mm,绝缘部分露出的长度应不下于150 mm。
4. 在空气中试验时,试样端部绝缘部分露出护套的长度应不下于100 mm。
露出的绝缘表面应保持干燥和洁净。
3.试验步骤1. 金属护套电缆、屏蔽型电缆或铠装电缆试样,单芯者,应测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻;多芯者,应分别就每个导体对其余线芯与金属或屏蔽层或铠装层连接进行测量。
非金属护套电缆,非屏蔽电缆或无铠装的电缆试样,应浸入水中,单芯者测量导体对水之间的绝缘电阻;多芯者应分别就每个导体对其余线芯与水连接进行测量。
也可将试样紧密地绕在金属棒上,单芯电缆测量导体对试棒之间的绝缘电阻;多芯电缆测量每个导体对其余线芯与试棒连接的绝缘电阻。
试棒外径按产品标准规定。
2. 测量时充电时间应充分,以达到测量基本稳定。
除在产品标准中另有规定者外,充电时间为1min。
3. 重复试验时,在加电压前,使试样短路放电,放电时间应不小于试样充电时间的4倍。
4.试验结果及计算每公里长度的绝缘电阻按下式计算:R L=R X L (1)式中:R L=每公里长度绝缘电阻,MΩ.kmL=试样有效测量长度, kmR X=试样绝缘电阻,MΩ。
*******项目部技术科技术交底书工程名称:文件编号:㈡、单盘电缆电气特性测试标准㈢、测试前检查及准备1、单盘测试前,对每一盘电缆进行统一编号,并用红油漆在电缆盘两侧标注清晰。
2、检查电缆盘外包装是否完整,电缆外观是否有破损现象,并填写“电缆检查记录表”。
3、检查电缆铝护套密封性能。
用气压表测量电缆内气压值与电缆出厂的气压值比较,一般情况下电缆内气压变化较小的电缆可认为密封良好。
当电缆内无气压时,及时在铝护套内充入的干燥空气,气压稳定后保持6小时气压不降低为合格。
4、测试用仪表:直流电桥、高阻计电容测试仪、温度计、压力表。
5、电缆开剥。
电缆盘外端电缆开剥长度为150~200mm;电缆盘内侧电缆开剥长度为50~100mm。
6、确认电缆端别。
面对电缆端头,绿色四线组在红色四线组的顺时针方向为A端,反之为B端。
及时在电缆盘两侧明显位置标注电缆盘外端的电缆端别,并做好记录。
例如外A、外B。
㈣、电气特性测试1、导线直流电阻测试;温度20℃时每公里长度芯线直流电阻值(R20)换算公式:式中:R20:20℃时每公里长度电阻值,Ω/kmL:电缆长度,mt:测量时的环境温度,℃a20:电阻温度系数,1/℃()Rx:实测电阻值测试方法:电缆盘两端电缆开路,待测芯线的两端分别连接到直流电桥的测试端子上,测量电阻值。
测试完毕,做好记录并明显标记。
2、工作线对导体电阻不平衡计算;工作线对导体电阻不平衡定义为工作线对两根导体的电阻之差与其电阻之和的比值。
如;式中:R20(H):20℃时红线直流电阻R20(B):20℃时白线直流电阻3、绝缘电阻测试:电缆盘两端电缆开路,电缆外端所有芯线、钢带、铝护套、内屏蔽层及排流线用带有鳄鱼夹的导线连接后接到高阻计测试端,然后从连接后的电缆芯线中任意取出一根与高阻计另一测试端连接,依次测量。
测试完毕做好记录并在电缆盘明显标记。
4、工作电容测试:工作电容是指回线两导体之间的电容。
在铁路内屏蔽数字信号电缆中,屏蔽四线组内红-白、蓝-绿芯线分别组成一个工作线对。
电线绝缘电阻测试标准电线的绝缘电阻测试是电气安全检测中非常重要的一项内容,其标准化测试流程对于保障电气设备和人员的安全至关重要。
在进行电线绝缘电阻测试时,需要严格按照相关标准进行操作,以确保测试结果的准确性和可靠性。
本文将介绍电线绝缘电阻测试的标准要求,以及测试过程中需要注意的事项。
首先,电线绝缘电阻测试的标准要求包括测试设备的选择和校准、测试环境的要求、测试操作的流程等内容。
在选择测试设备时,应该确保其符合国家标准和行业标准的要求,并且经过定期的校准。
测试环境应该干燥、通风,并且没有任何可能对测试结果产生影响的外部因素。
测试操作的流程应该严格按照标准要求进行,以确保测试结果的准确性。
其次,电线绝缘电阻测试的过程中需要注意的事项包括测试前的准备工作、测试操作的规范性、测试结果的记录和分析等内容。
在进行测试前,应该对测试设备进行检查和校准,确保其正常工作。
测试操作应该按照标准要求进行,避免操作不规范导致测试结果的偏差。
测试结果应该及时记录并进行分析,以便及时发现和解决问题。
最后,电线绝缘电阻测试的标准要求对于保障电气设备和人员的安全具有重要意义。
只有严格按照标准要求进行测试,才能确保测试结果的准确性和可靠性,从而保障电气设备和人员的安全。
因此,在进行电线绝缘电阻测试时,务必严格遵守相关标准要求,确保测试过程的规范性和可靠性。
综上所述,电线绝缘电阻测试是电气安全检测中非常重要的一项内容,其标准化测试流程对于保障电气设备和人员的安全至关重要。
在进行测试时,需要严格按照相关标准进行操作,确保测试结果的准确性和可靠性。
只有这样,才能有效地保障电气设备和人员的安全。
电缆绝缘电阻标准电缆绝缘电阻是指电缆绝缘材料对电流的绝缘能力,通常用电阻值来表示。
电缆绝缘电阻标准是对电缆绝缘电阻进行评定和监控的指导性文件,其主要目的是保证电缆在正常使用条件下具有良好的绝缘性能,确保电气设备和线路的安全可靠运行。
本文将就电缆绝缘电阻标准的相关内容进行介绍。
首先,电缆绝缘电阻标准的制定是基于国家标准和行业标准的要求,其中包括了对电缆绝缘材料的种类、性能要求、试验方法、检验规定等方面的内容。
在国家标准中,通常会对电缆绝缘电阻的最低数值进行规定,以确保电缆在使用过程中能够满足一定的绝缘要求。
而行业标准则会根据具体的电缆用途和环境条件进行更为详细的规定,以满足特定行业的需求。
其次,电缆绝缘电阻标准的制定是为了保证电缆在不同环境条件下的绝缘性能。
在不同的使用环境下,电缆绝缘所承受的电压、温度、湿度等条件都会有所不同,因此对电缆绝缘电阻的要求也会有所不同。
一般来说,电缆绝缘电阻标准会对不同环境条件下的电缆绝缘电阻值进行分类和规定,以确保电缆在各种环境条件下都能够具有良好的绝缘性能。
另外,电缆绝缘电阻标准的制定还需要考虑到电缆的使用寿命和可靠性。
电缆作为电气设备和线路的重要组成部分,其使用寿命和可靠性直接关系到电气设备和线路的安全和稳定运行。
因此,电缆绝缘电阻标准通常也会对电缆的使用寿命和可靠性进行考虑,对电缆绝缘电阻值的变化规定了一定的限制,以确保电缆在整个使用寿命期间都能够具有良好的绝缘性能。
最后,电缆绝缘电阻标准的制定需要考虑到电缆生产和使用的实际情况。
在实际生产和使用过程中,电缆绝缘电阻受到多种因素的影响,包括原材料的质量、生产工艺、环境条件等。
因此,电缆绝缘电阻标准还需要考虑到这些实际因素,对电缆绝缘电阻的测试方法、检验规定等进行详细的规定,以确保电缆绝缘电阻的测试结果能够真实反映电缆的绝缘性能。
总之,电缆绝缘电阻标准的制定是为了保证电缆在不同环境条件下具有良好的绝缘性能,确保电气设备和线路的安全可靠运行。
低压电缆直流电阻多少为合格标准低压电缆直流电阻是评估电缆质量的重要指标之一,也是能否正常传输电能的关键因素之一。
那么,我们在选择电缆时,它的直流电阻应该符合什么样的标准呢?我们需要明确低压电缆的定义。
低压电缆是指额定电压在1000V以下的电力电缆。
在一般的低压配电系统中,常用的低压电缆额定电压为600V。
因此,本文所指的低压电缆是指额定电压为600V以下的电缆。
低压电缆的直流电阻是指电缆导体在线路通电情况下,单位长度所产生的电阻。
直流电阻的大小主要取决于电缆导体的材质、截面积和长度等因素。
一般来说,低压电缆的直流电阻应该尽可能地小,以确保电能的传输效率。
根据国家标准,低压电缆的直流电阻应符合以下要求:1. 铜导体电缆:铜导体是常见的导体材料,具有良好的导电性能。
根据国家标准,低压电缆的铜导体直流电阻不能大于1.0Ω/km。
2. 铝导体电缆:铝导体电缆在一些特定场合中使用较多,其直流电阻要求相对较低。
根据国家标准,低压电缆的铝导体直流电阻不能大于1.5Ω/km。
需要注意的是,上述的直流电阻标准是在额定温度下进行测试的结果。
在实际使用中,由于电缆受到外界环境的影响,如温度升高、湿度增加等,电缆的电阻值可能会发生变化。
还需要考虑电缆的长度。
电缆的直流电阻和长度成正比,即电缆长度越长,直流电阻也会相应增加。
因此,在设计电缆线路时,需要根据实际情况合理选择电缆的长度,以确保直流电阻符合标准要求。
除了直流电阻外,低压电缆的其他性能指标也需要满足相关标准要求,如绝缘电阻、耐压能力等。
这些指标的合格与否,都直接影响着电缆的安全可靠性和使用寿命。
低压电缆的直流电阻是评估电缆质量的重要指标之一。
根据国家标准,铜导体电缆的直流电阻不能大于1.0Ω/km,铝导体电缆的直流电阻不能大于1.5Ω/km。
在选择和使用低压电缆时,我们应该根据实际需求,选用符合标准要求的电缆,以确保电能的传输效率和系统的安全可靠性。
