( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

( ) 3．若力的作用线通过矩心，则力矩为零。

( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可避免的。

( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。

( )8．平键的工作面是两个侧面。

( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。

( ) 10．螺纹中径是螺纹的公称直径。

（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。

( ) 12．在运动副中，高副是点接触，低副是线接触。

( )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。

( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。

( )15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。

( )16．周转轮系的自由度一定为1。

( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。

( ) 18．代号为6205的滚动轴承，其内径为25mm。

( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。

( )20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。

( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。

2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。

3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。

4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

机械设计复习题一、填空题1、机械装置中构件是运动的单元体，零件是制造的单元体。

2、铰链四杆机构基本类型分为曲柄摇杆机构、双曲柄机构和双摇杆机构。

3、联轴器和离合器可联接两轴，使其一同回转。

机器工作时，联轴器只能保持联接的结合状态，而离合器却可随时完成联接的结合或分离。

4、凸轮机构按从动件的形式分类可以分为尖顶、滚子和平底从动件三类。

5、闭式软齿面齿轮传动，一般应按齿面接触疲劳强度进行计算，然后再校核齿根弯曲疲劳强度。

6、常用的间歇运动机构有棘轮机构、槽轮机构、不完全齿轮机构和间歇性凸轮机构。

7、机械零件由于某种原因丧失正常工作能力称为失效。

8、带传动的失效形式主要有带的疲劳破坏和打滑。

9、滚动轴承的构造一般分为内圈、外圈、滚动体和保持架四个部分。

10、滚子链为避免采用过渡链节，应尽量采用偶数链节。

11、在完整的机构中由三类构件组成，分别为原动件、从动件和机架。

12、进行轴的结构设计时，必须考虑轴上零件的轴向定位和周向固定。

13、弹簧的功用有缓和冲击和吸收震动、储存及吸收能量、测量载荷及控制运动等14、螺纹联接的主要类型有螺栓联接、双头螺柱连接、螺钉联接以及紧定螺钉联接。

15、直齿圆锥齿轮、直齿圆柱齿轮、蜗杆三种传动，其轴间相互位置分别为相交、平行和交错。

16、螺纹联接的防松方法有摩擦力放松、机械防松和破坏螺旋副关系防松等。

17、润滑油的主要性能指标有粘度、粘--温特性、凝点、倾点及闪点。

18、单圆销外啮合槽轮机构，槽轮有6条槽，要使槽轮转1圈，拨盘应转 6 圈。

19、标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的法向模数和法向压力角都相等，齿轮的螺旋角相等而旋向相反。

20、按用途的不同，链传动分为传动链、起重链和牵引链。

21、滚动轴承7210AC表示类型为角接触轴承，内径为50 mm ，公称接触角为25°。

22、轴承是支承轴的部件，根据工作时的摩擦性质不同，轴承可分为滑动轴承和滚动轴承。

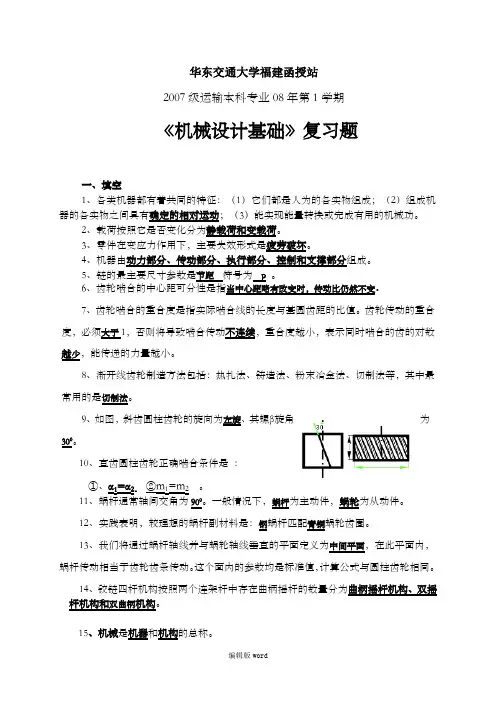

华东交通大学福建函授站2007级运输本科专业08年第1学期《机械设计基础》复习题一、填空1、各类机器都有着共同的特征：（1）它们都是人为的各实物组成；（2）组成机器的各实物之间具有确定的相对运动；（3）能实现能量转换或完成有用的机械功。

2、载荷按照它是否变化分为静载荷和变载荷。

3、零件在变应力作用下，主要失效形式是疲劳破坏。

4、机器由动力部分、传动部分、执行部分、控制和支撑部分组成。

5、链的最主要尺寸参数是节距符号为p。

6、齿轮啮合的中心距可分性是指当中心距略有改变时，传动比仍然不变。

7、齿轮啮合的重合度是指实际啮合线的长度与基圆齿距的比值。

齿轮传动的重合度，必须大于1，否则将导致啮合传动不连续，重合度越小，表示同时啮合的齿的对数越少，能传递的力量越小。

8、渐开线齿轮制造方法包括：热扎法、铸造法、粉末冶金法、切制法等，其中最常用的是切制法。

9、如图，斜齿圆柱齿轮的旋向为左旋、其螺β旋角为300。

10、直齿圆柱齿轮正确啮合条件是：①、α1=α2。

②m1=m2。

11、蜗杆通常轴间交角为900。

一般情况下，蜗杆为主动件，蜗轮为从动件。

12、实践表明，较理想的蜗杆副材料是：钢蜗杆匹配青铜蜗轮齿圈。

13、我们将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面，在此平面内，蜗杆传动相当于齿轮齿条传动。

这个面内的参数均是标准值，计算公式与圆柱齿轮相同。

14、铰链四杆机构按照两个连架杆中存在曲柄摇杆的数量分为曲柄摇杆机构、双摇杆机构和双曲柄机构。

15、机械是机器和机构的总称。

16、链传动安装时，两链轮中心轴所在面与水平面的夹角一般不得超过450。

17、齿轮的啮合啮合特性包括传动比恒定、正压力（或力）方向不变、中心距可分。

18、蜗杆传动的传动比等于蜗轮的头数除以蜗杆的齿数.19、一般将蜗杆和轴作成一体，称为蜗杆轴。

20、一个没有约束的构件拥有6个自由度。

21．当机构处于死点位时，压力角α=900，传动角γ=00,。

复习题一、填空题1、一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？_双曲柄机构_；（2）当取d杆为机架时，则为曲柄摇杆机构2、曲柄摇杆机构产生“死点”位置的条件时摇杆为_主动件_，曲柄为_从动件_。

3、运动副是指能使两构件之间既能保持直接接触，而又能产生一定的形式相对运动的联接_。

4、在双曲柄机构中，如果将最短杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇杆机构。

5、平面连杆机构当行程速比K_>1_时，机构就具有急回特性。

6、牛头刨床的工作台进给机构用的是棘轮机构。

7、机器或机构构件之间，具有确定的相对运动。

8、在曲柄摇杆机构中，如果将最短杆的对面杆作为机架，则与机架相连的两杆都可以作整周回转运动，即得到双曲柄机构。

9、机构具有确定运动的条件是：构件系统的自由度必须大于零，且原动件数与其自由度数必须相等。

10、图示机构要有确定运动需要有_1（摇杆）__个原动件。

11、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为_双曲柄机构_。

12、平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70。

当以a为机架，则此四杆机构为_双曲柄机构_。

13、凸轮机构能使从动杆按照预定的运动规律，实现各种复杂的运动。

14、凸轮机构中，凸轮基圆半径愈大，压力角愈小，机构传动性能愈好。

15、国标规定，三角带有Y、Z、A、B、C、D、E共七种类型，代号“B2240”表示的含义是：截型为B型，基准长度为2240mm的V型带。

16、带传动中，当中心距a过大，常会引起带的搧动，而中心距a过小，又会加速带的疲劳损坏。

17、我国三角带已经标准化，共分为Y、Z、A、B、C、D、E七种型号，三角带的锲角是400度。

18、三角带表面上印有B2240，它表示该三角带是B型带，基准长度为2240mm。

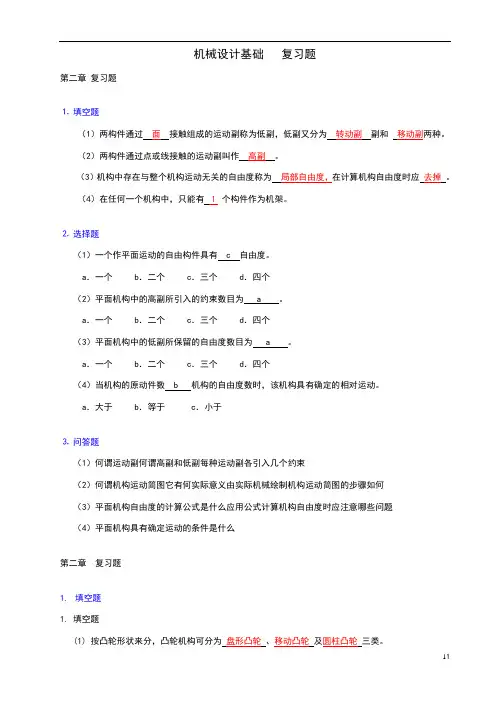

机械设计基础复习题第二章复习题⒈填空题（1）两构件通过面接触组成的运动副称为低副，低副又分为转动副副和移动副两种。

（2）两构件通过点或线接触的运动副叫作高副。

（3）机构中存在与整个机构运动无关的自由度称为局部自由度，在计算机构自由度时应去掉。

（4）在任何一个机构中，只能有１个构件作为机架。

⒉选择题（1）一个作平面运动的自由构件具有 c 自由度。

a．一个 b．二个 c．三个 d．四个（2）平面机构中的高副所引入的约束数目为 a 。

a．一个 b．二个 c．三个 d．四个（3）平面机构中的低副所保留的自由度数目为 a 。

a．一个 b．二个 c．三个 d．四个（4）当机构的原动件数 b 机构的自由度数时，该机构具有确定的相对运动。

a．大于 b．等于 c．小于⒊问答题（1）何谓运动副何谓高副和低副每种运动副各引入几个约束（2）何谓机构运动简图它有何实际意义由实际机械绘制机构运动简图的步骤如何（3）平面机构自由度的计算公式是什么应用公式计算机构自由度时应注意哪些问题（4）平面机构具有确定运动的条件是什么第二章复习题1.填空题1. 填空题(1) 按凸轮形状来分，凸轮机构可分为盘形凸轮、移动凸轮及圆柱凸轮三类。

(2) 在凸轮的休止角范围内，随凸轮的转动，从动件的运动位置停留不动。

(3) 凸轮机构的压力角指的是凸轮机构中从动件的运动方向线与其受力方向线之间所夹的锐角。

(4) 变转动为移动的机构有凸轮机构及曲柄滑块机构。

(5) 依靠外力维持接触的凸轮机构，在回程时发生自锁的可能性很小，故对这类凸轮只需对其推程压力角进行校核。

(6) 凸轮轮廓曲线是由从动件运动规律所决定的。

(7) 滚子推杆盘形凸轮的基圆半径是从（凸轮回转中心）到（凸轮理论廓线）的最短距离。

2.选择题1. 与连杆机构相比，凸轮机构最大的缺点是B。

A.惯性力难以平衡B.点、线接触，易磨损C.设计较为复杂D.不能实现间歇运动2. 与其他机构相比，凸轮机构最大的优点是A。

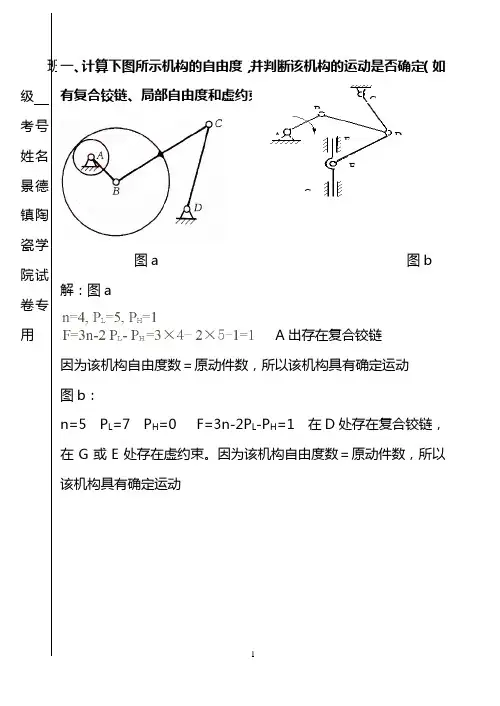

一、计算下图所示机构的自由度，并判断该机构的运动是否确定（如有复合铰链、局部自由度和虚约束需指出其所在位置：图a 图b 解：图aA 出存在复合铰链因为该机构自由度数＝原动件数，所以该机构具有确定运动 图b ：n=5 P L =7 P H =0 F=3n-2P L -P H =1 在D 处存在复合铰链，在G 或E 处存在虚约束。

因为该机构自由度数＝原动件数，所以该机构具有确定运动班级 考号 姓名 景德镇陶瓷学院试卷专用ABC DEF G图c 图d 解：c)、机构中，n=6，p L=8，p H=1 F＝3n－2p L－p H=1，B 处复合铰链，E处虚约束，D处局部自由度（8分）d)、机构中，n=7，p L=9，p H=1 F＝3n－2p L－p H=2，D处复合铰链，A处虚约束，K处局部自由度（8分）二、画出下列图所示各机械的传动角和压力角。

图中标注箭头的构件为原动件解：三、计算题：1.根据图中各杆的尺寸，分别判断两种机构是何种类型，要求有分析计算过程。

第2题图 a第2题图b解：左图示：20+50≤45+30,满足杆长条件，最短杆为机架，所以是双曲柄机构右图示：50+60≥40+70，满足杆长条件，以最短杆的对边为机架，所以是曲柄摇杆机构2.图示a为一偏置直动从动件盘形凸轮机构。

已知AB段为凸轮的推程廓线，试在图上标注推程运动角Φ图a 图b解：如图a所示，以O为圆心作圆并与导路相切，此即为偏距圆。

过B点作偏距圆的下切线，此线为凸轮与从动件在B点接触时，导路的方向线。

推程运动角如下左图所示。

3.上图示b为一偏置直动从动件盘形凸轮机构。

已知凸轮是一个以C为圆心的圆盘，试求轮廓上D点与尖顶接触时的压力角，并作图表示解：如图b所示，以O为圆心作圆并与导路相切，此即为偏距圆。

过D点作偏距圆的下切线，此线为凸轮与从动件在D点接触时，导路的方向线。

凸轮与从动件在D点接触时的压力角如上右图所示。

4.试比较正常齿制渐开线标准直齿圆柱齿轮的基圆和齿根圆，在什么条件下基圆大于齿根圆？什么条件下基圆小于齿根圆？解：正常齿制渐开线标准直齿圆柱齿轮的齿根圆直径：基圆直径假定则解得故当齿数时，正常齿制渐开线标准直齿圆柱齿轮的基圆大于齿根圆；齿数，基圆小于齿根圆。

机械设计基础复习题一、填空题3。

零件是制造的基本单元，构件是运动的基本单元.4。

普通平键的工作面是侧面，其剖面尺寸按轴径d 选取，其长度根据轮毂宽度决定。

5。

轴承6210，其类型是深沟球轴承,内径是50 mm.6. 曲柄摇杆机构的行程速比系数K的大小取决于极位夹角θ，K值越大，机构的急回特性越显著.8．凸轮机构中，凸轮基圆半径愈___大___，压力角愈___小____ ,机构传动性能愈好。

11。

平面四杆机构有三种基本形式，即曲柄摇杆机构，双曲柄机构和双摇杆机构。

12。

曲柄摇杆机构产生“死点”位置的条件是，摇杆为主动件，曲柄为从动件.14.普通平键联接传递动力是靠__侧__面。

15.等速运动凸轮在速度换接处从动杆将产生__刚性__冲击,引起机构强烈的振动。

16。

螺纹连接防松，按其防松原理可分为摩擦防松、机械防松和永久防松.18.在工作中同时承受扭转和弯曲两种作用的轴，叫转轴。

23.螺纹联接的基本类型有螺栓联接、双头螺柱联接、螺钉连接和紧定螺钉联接。

24。

齿轮最常用的齿廓曲线是渐开线27．曲柄摇杆机构的行程速比系数K的大小取决于极位夹角θ.28。

螺纹连接的防松可分为摩擦防松和机械防松，其中弹簧垫圈防松属_ 摩擦防松,而止动垫片防松属_ 机械防松.29．一对渐开线直齿圆柱齿轮的正确啮合条件是m1=m2，α1=α2 .30。

按轴的受载情况来分，同时传递转矩和承受弯矩的轴是转轴；只承受弯矩不传递转矩的轴是心轴；只传递转矩而不承受弯矩或承受弯矩很小的轴是传动轴. 34．在铰链四杆机构中，存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其余两杆长度之和和最短杆或其相邻杆为机架.35．在设计凸轮机构时，凸轮基圆半径取得越小，所设计的机构越紧凑，但是压力角大,使机构的工作情况变坏.36．渐开线直齿圆柱齿轮的正确啮合条件是两齿轮模数和分度圆压力角必须分别相等。

37．平键的截面尺寸应按轴径d 从键的标准中查取,键的长度L可参照轮毂宽度从标准中选取。

习题（一）1．传递，转换 2．运动，制造 3．确定，有用，构件 4．动力 传动 执行5．构件2、3、4、机架1组成的连杆机构 构件5、6、机架1组成的齿轮机构 构件7、8、机架1组成的凸轮机构（二）1B 2A 3B 4C 5B（一）填空题1．从运动的角度看，机构的主要功用在于 运动或 运动的形式。

2．构件是机器的单元。

零件是机器的 单元。

3．构件之间具有 的相对运动，并能完成 的机械功或实现能量转换的 的组合，叫机器。

4．机器由 部分、 部分、 部分和控制部分组成。

5．图1-1所示单缸内燃机，组成机器的基本机构有 、 、 。

图1-1（二）选择题单元一 机械认识学习指导1．组成机械的各个相对运动的实物称为。

A ．零件B ．构件 C．部件2．机械中不可拆卸的制造单元体称为。

A．零件 B．构件 C．部件3．括号内所列实物[①汽车、②游标卡尺、③车床、④齿轮减速器、⑤电动机]中，是机器。

A．①②③ B．①③⑤ C．①③④⑤ D．③④⑤4．括号内所列实物[①螺钉、②起重吊钩、③螺母、④键、⑤缝纫机脚踏板]中，属于通用零件。

A．①②③ B．①③⑤ C．①③④ D．③④⑤5．括号内所列实物[①台虎钳、②百分表、③水泵、④台钻、⑤内燃机活塞与曲轴运动转换装置]中，属于机构。

A．①②③ B．①②⑤ C．①③④ D．③④⑤表2-1 几种机构的运动简图示例例1例2例3机构图分析1机架，2主动；1、2——转动副，2、3——转动副；3、4——移动副；4、1——转动副1主动，4机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——移动副1主动，4机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——转动副单元二平面机构的运动简图及自由度机构运动简图表2-2 平面机构自由度计算的分析实例图例①②③复合铰链无无无局部自由度滚子B B处滚子虚约束DF杆、CG杆之一；K、K´之一1、2间高副之一；2、3（消除滚子后）间高副之一3、4构件之一（轨迹重合）运动副分析凸轮、滚子间为高副，其他运动副为低副1杆和2构件之间、2杆和3构件之间均为一个高副低副机构运动副计算F=3n-2P L-P H=3×6-2×8-1=1F=3n-2P L-P H=3×4-2×4-2=2F=3n-2P L-P H=3×3-2×4=1【例2-1】计算图2-1示平面机构的自由度，若存在局部自由度、复合铰链、虚约束请指出。

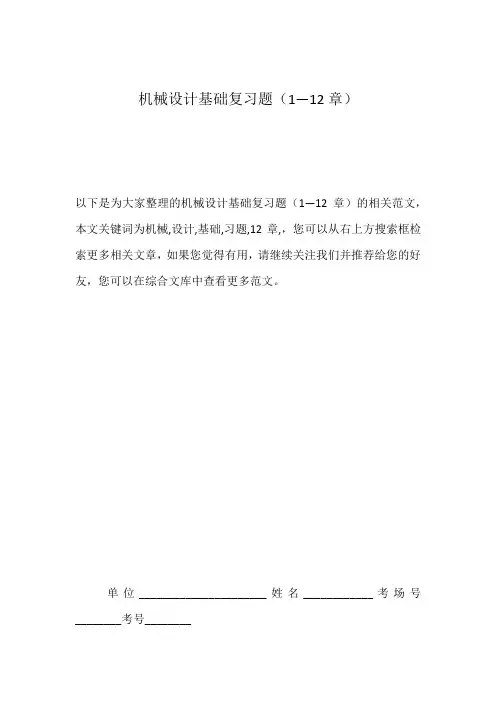

机械设计基础复习题（1—12章）以下是为大家整理的机械设计基础复习题（1—12章）的相关范文，本文关键词为机械,设计,基础,习题,12章,，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在综合文库中查看更多范文。

单位______________________姓名____________考场号________考号________-----------------------------------密-------------------封------------------线-----------------------------------机械设计基础机械设计基础1-12章A卷一、单选题1.主要用于速度低、载荷大、不需要经常加油、使用要求不高或灰尘较多。

A润滑油b气体、固体润滑剂c润滑脂D液体润滑剂2.斜齿轮的标准模数取在内。

A法面b端面c基圆D分度圆3.为了获得大的传动比，可采用。

A行星轮系b减速器c固定轮系D惰轮4.在蜗轮齿数不变情况下，蜗杆头数则传动比大。

A少b多c零D偶数5.渐开线齿轮连续传动条件为：重合度ε。

A＞1b＜1c＞0D=06.平面连杆机构的急回特性可以缩短，提高生产效率。

A非生产时间b生产时间c工作时间D非工作时间7.闭式蜗杆传动的主要失效形式为。

A疲劳点蚀和胶合b疲劳折断c磨损与折断D断裂8.保留了2个自由度，带进了一个约束。

A高副b移动副c转动副D低副9.用展成法加工标准齿轮，刀具节线与齿轮分离圆。

A相切b相割c相离D相交10.计算机构自由度时，对于局部自由度应。

A除去不计b考虑c部分考虑D转化成虑约束11.在两物体接触区产生阻碍运动并消耗能量的现象称为。

A摩擦b磨损c粘着D损耗12.标准规定的压力角应在上。

A齿根圆b基圆c分度圆D齿顶圆13.是指润滑脂的稠度。

A锥入度b滴点c耐水性D耐热性14.主、从动轮轮面上的接触应力是。

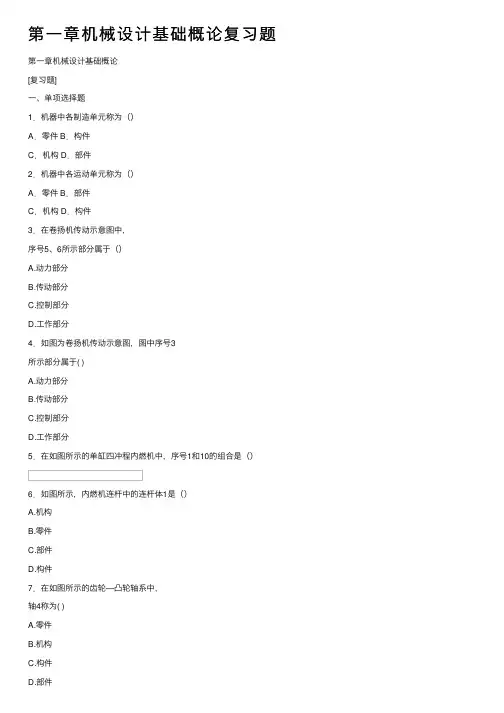

第⼀章机械设计基础概论复习题第⼀章机械设计基础概论[复习题]⼀、单项选择题1．机器中各制造单元称为（）A．零件 B．构件C．机构 D．部件2．机器中各运动单元称为（）A．零件 B．部件C．机构 D．构件3．在卷扬机传动⽰意图中，序号5、6所⽰部分属于（）A.动⼒部分B.传动部分C.控制部分D.⼯作部分4．如图为卷扬机传动⽰意图，图中序号3所⽰部分属于( )A.动⼒部分B.传动部分C.控制部分D.⼯作部分5．在如图所⽰的单缸四冲程内燃机中，序号1和10的组合是（）6．如图所⽰，内燃机连杆中的连杆体1是（）A.机构B.零件C.部件D.构件7．在如图所⽰的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件[参考答案]⼀、单项选择题1A，2D,3D,4B,5B,6B,7A第⼆章平⾯机构运动简图及⾃由度[复习题]⼀、单项选择题1．在平⾯机构中，每增加⼀个⾼副将引⼊（）A．0个约束 B．1个约束 C．2个约束D．3个约束2．在平⾯机构中，每增加⼀个低副将引⼊（）A．0个约束 B．1个约束 C．2个约束D．3个约束3．平⾯运动副所提供的约束为（）A.1B.2C.1或 2D.34．平⾯运动副的最⼤约束数为（）A．1 B．2 C．3 D．55．若两构件组成低副，则其接触形式为（）A．⾯接触 B．点或线接触 C．点或⾯接触D．线或⾯接触6．若两构件组成⾼副，则其接触形式为（）A.线或⾯接触B.⾯接触C.点或⾯接触D.点或线接触7．若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球⾯副D.螺旋副8．由m个构件所组成的复合铰链所包含的转动副个数为( )A.1B.m-1C.mD.m+l9．机构具有确定相对运动的条件是( )A.机构的⾃由度数⽬等于主动件数⽬B.机构的⾃由度数⽬⼤于主动件数⽬C.机构的⾃由度数⽬⼩于主动件数⽬D.机构的⾃由度数⽬⼤于等于主动件数⽬10．图⽰为⼀机构模型，其对应的机构运动简图为（）A．图a B．图b C．图c D．图d⼆、填空题1、两构件直接接触并能产⽣相对运动的联接称为。

机械设计基础习题及答案机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的“死点"位置夹紧工件。

( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

( ) 3．若力的作用线通过矩心，则力矩为零。

( ) 4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可避免的。

( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。

( )8．平键的工作面是两个侧面。

( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。

( ) 10．螺纹中径是螺纹的公称直径。

（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。

( ) 12．在运动副中，高副是点接触，低副是线接触。

( ) 13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。

( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。

( ) 15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。

( )16．周转轮系的自由度一定为1。

( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。

( )18．代号为6205的滚动轴承，其内径为25mm。

( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。

( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。

( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。

2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。

3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。

4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。

6．轴上零件的轴向固定方法有、、、等。

7．常用的滑动轴承材料分为、、三类。

"机械设计根底"复习题一、选择题1.〔〕是构成机械的最小单元，也是制造机械时的最小单元。

A. 机器；B.零件；C.构件；D.机构。

[答案] B2.两个构件之间以线或点接触形成的运动副，称为〔〕。

A. 低副；B.高副；C. 移动副；D. 转动副。

[答案] B3、凸轮副属于〔〕。

A．高副B．低副C．移动副D．转动副[答案] A4.一般飞轮应布置在转速〔〕的轴上。

A. 较低；B. 较高；C. 适中。

[答案] B5.在以下平面四杆机构中，有急回性质的机构是〔〕。

A. 双曲柄机构；B. 对心曲柄滑块机构；C. 摆动导杆机构；D. 转动导杆机构。

[答案] C6.带传动是借助带和带轮间的〔〕来传递动力和运动的。

A. 啮合；B.磨擦；C. 粘接。

[答案] B7.为了使带与轮槽更好的接触，轮槽楔角应〔〕Ｖ带截面的楔角。

A. 小于；B. 大于；C. 等于。

[答案] A8.一对渐开线直齿圆柱齿轮正确啮合的条件是〔〕。

A. 两齿轮的模数和齿距分别相等；B. 两齿轮的齿侧间隙为零；C. 两齿轮的齿厚和齿槽宽分别相等；D. 两齿轮的模数和压力角分别相等。

[答案] D9.在普通圆柱蜗杆传动中，假设其他条件不变而增加蜗杆头数，将使〔〕。

A. 传动效率提高；B. 蜗杆强度提高；C. 传动中心距增大；D. 蜗杆圆周速度提高。

[答案] A10．一根转轴承受一径向静载荷时，此转轴产生的弯曲应力是( )。

A. 静应力B. 脉动循环变应力C. 对称循环变应力[答案] C11．螺栓的强度计算是以螺纹的( )来计算的。

A. 小径B. 中径C. 大径[答案]A12．仅从机构传力性能来看，凸轮机构的压力角应〔〕。

A．越大越好 B．越小越好 C．α=20° D．以上都不正确[答案] B13．蜗杆传动要正确啮合，蜗杆的导程角γ与蜗轮的蜗轮的螺旋角β的旋向应〔〕。

A．相反 B．一样 C．γ+β=90° D．以上都不正确[答案] B14．渐开线的形状取决于〔〕直径。

word 格式可编辑一、计算下图所示机构的自由度，并判断该机构的运动是否确定（如有复合铰链、局部自由度和虚约束需指出其所在位置：图 a图b 解：图aA 出存在复合铰链因为该机构自由度数＝原动件数，所以该机构具有确定运动 图b ：n=5 P L =7 P H =0 F=3n-2P L -P H =1 在D 处存在复合铰链，在G 或E 处存在虚约束。

因为该机构自由度数＝原动件数，所以该机构具有确定运动班级 考号 姓名 景德镇陶瓷学院试卷专用ABCDEF G图 c 图d解：c)、机构中，n=6，p L=8，p H=1 F＝3n－2p L－p H=1，B处复合铰链，E处虚约束，D处局部自由度（8分）d)、机构中，n=7，p L=9，p H=1 F＝3n－2p L－p H=2，D处复合铰链，A处虚约束，K处局部自由度（8分）二、画出下列图所示各机械的传动角和压力角。

图中标注箭头的构件为原动件解：三、计算题：1.根据图中各杆的尺寸，分别判断两种机构是何种类型，要求有分析计算过程。

第2题图 a第2题图b解：左图示： 20+50≤45+30,满足杆长条件，最短杆为机架，所以是双曲柄机构右图示： 50+60≥40+70，满足杆长条件，以最短杆的对边为机架，所以是曲柄摇杆机构2.图示a为一偏置直动从动件盘形凸轮机构。

已知AB段为凸轮的推程廓线，试在图上标注推程运动角Φ图 a 图b解：如图a所示，以O为圆心作圆并与导路相切，此即为偏距圆。

过B点作偏距圆的下切线，此线为凸轮与从动件在B点接触时，导路的方向线。

推程运动角如下左图所示。

3.上图示b为一偏置直动从动件盘形凸轮机构。

已知凸轮是一个以C为圆心的圆盘，试求轮廓上D点与尖顶接触时的压力角，并作图表示解：如图b所示，以O为圆心作圆并与导路相切，此即为偏距圆。

过D点作偏距圆的下切线，此线为凸轮与从动件在D点接触时，导路的方向线。

凸轮与从动件在D点接触时的压力角如上右图所示。

机械设计基础（上）习题机械设计基础（上）绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？第⼀章机械的结构分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平⾯及空间运动副？3、何谓⾃由度和约束？4、转动副与移动副的运动特点有何区别与联系？5、何谓复合铰链？计算机构⾃由度时应如何处理？6、机构具有确定运动的条件是什么？7、什么是虚约束？习题1、画出图⽰平⾯机构的运动简图，并计算其⾃由度。

（a）(b) (c)2、⼀简易冲床的初拟设计⽅案如图。

设计者的思路是：动⼒由齿轮1输⼊，使轴A连续回转；⽽固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的⽬的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

3、计算图⽰平⾯机构的⾃由度；机构中的原动件⽤圆弧箭头表⽰。

(a) (b) (c)(d) (e) (f)第⼆章平⾯机构的运动分析复习思考题1、已知作平⾯相对运动两构件上两个重合点的相对速度12A AV 及12B BV 的⽅向，它们的相对瞬⼼P 12在何处？2、当两构件组成滑动兼滚动的⾼副时，其速度瞬⼼在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬⼼？4、利⽤速度瞬⼼，在机构运动分析中可以求哪些运动参数？5、在平⾯机构运动分析中，哥⽒加速度⼤⼩及⽅向如何确定？习题1、试求出下列机构中的所有速度瞬⼼。

(a) (b)(c) (d) 2、图⽰的凸轮机构中，凸轮的⾓速度ω1=10s -1，R =50mm ，l A0=20mm ，试求当φ=0°、45°及90°时，构件2的速度v 。

题2图凸轮机构题3图组合机构3、图⽰机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴⼼为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。

各相切轮之间作纯滚动。

试⽤速度瞬⼼法确定曲柄1与轮5的⾓速⽐ω1/ω5。

机械设计基础复习题一、选择题（每题1分）1、两个构件直接接触而形成的 A ，称为运动副。

A.可动联接；B.联接；C.接触2、机构具有确定运动的条件是 C 。

A.自由度数目＞原动件数目；B.自由度数目＜原动件数目；C.自由度数目= 原动件数目3、当急回特性系数为 C 时，曲柄摇杆机构才有急回运动。

A．K＜1 B. K=1 C .K＞14、平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架，这个机构叫做 BA．曲柄摇杆机构 B.双曲柄机构` C.双摇杆机构5、凸轮机构从动件作等速规律运动时会产生 A 冲击。

A. 刚性；B. 柔性；C. 刚性和柔性6、渐开线上任意一点法线必 C 基圆。

A.交于B.垂直于C.切于7、一对渐开线直齿圆柱齿轮正确啮合的条件是 B 。

A.必须使两轮的模数和齿数分别相等。

B.必须使两轮模数和压力角分别相等。

C.必须使两轮的齿厚和齿槽宽分别相等。

8、对于正常齿制的标准直齿圆柱齿轮而言，避免根切的最小齿数为 B 。

A.16B. 17C. 189、一对渐开线齿轮啮合时，啮合点始终沿着 C 移动。

A.分度圆B.节圆C.基圆公切线10、一般开式齿轮传动的主要失效形式是 C 。

A. 齿面胶合B. 齿面疲劳点蚀C. 齿面磨损或轮齿疲劳折断11、设计一对软齿面齿轮传动时，从等强度要求出发，大、小齿轮的硬度选择时，应使 B 。

A. 两者硬度相等B. 小齿轮硬度高于大齿轮硬度C. 大齿轮硬度高于小齿轮硬度12、标准直齿圆柱齿轮传动的弯曲疲劳强度计算中，齿形系数Y Fa只取决于 B 。

A. 模数mB. 齿数ZC. 分度圆直径d13、一对圆柱齿轮，通常把小齿轮的齿宽做得比大齿轮宽一些，其主要原因是 C 。

A. 使传动平稳B. 提高传动效率C. 便于安装，保证接触线长度14、带传动是依靠 B 来传递运动和功率的。

A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力15、设计V带传动时，为防止 A ，应限制小带轮的最小直径。

机械设计基础复习（选择简答）第1章平⾯机构的⾃由度和速度分析⼀、复习思考题1、什么是运动副？运动副的作⽤是什么？什么是⾼副？什么是低副？2、平⾯机构中的低副和⾼副各引⼊⼏个约束？3、机构⾃由度数和原动件数之间具有什么关系？4、⽤机构运动简图表⽰你家中的缝纫机的踏板机构。

5、计算平⾯机构⾃由度时，应注意什么问题？⼆、选择题1、两个构件直接接触⽽形成的（），称为运动副。

a.可动联接；b.联接；c.接触2、变压器是（）。

a.机器；b.机构；c.既不是机器也不是机构3、机构具有确定运动的条件是（）。

a.⾃由度数⽬＞原动件数⽬；b.⾃由度数⽬＜原动件数⽬；c.⾃由度数⽬= 原动件数⽬4、图1-5所⽰两构件构成的运动副为（）。

a.⾼副；b.低副5、如图1-6所⽰，图中A点处形成的转动副数为（）个。

a. 1；b. 2；c. 3选择题答案1、A2、C3、C4、B5、B第2章平⾯连杆机构⼀、复习思考题1、什么是连杆机构？连杆机构有什么优缺点？2、什么是曲柄？什么是摇杆？铰链四杆机构曲柄存在条件是什么？3、铰链四杆机构有哪⼏种基本形式？4、什么叫铰链四杆机构的传动⾓和压⼒⾓？压⼒⾓的⼤⼩对连杆机构的⼯作有何影响？5、什么叫⾏程速⽐系数？如何判断机构有否急回运动？6、平⾯连杆机构和铰链四杆机构有什么不同？7、双曲柄机构是怎样形成的？8、双摇杆机构是怎样形成的？9、述说曲柄滑块机构的演化与由来。

10、导杆机构是怎样演化来的？11、曲柄滑块机构中，滑块的移动距离根据什么计算？12、写出曲柄摇杆机构中，摇杆急回特性系数的计算式？13、曲柄摇杆机构中，摇杆为什么会产⽣急回运动？14、已知急回特性系数，如何求得曲柄的极位夹⾓？15、平⾯连杆机构中，哪些机构在什么情况下才能出现急回运动？16、平⾯连杆机构中，哪些机构在什么情况下出现“死点”位置？17、曲柄摇杆机构有什么运动特点？18、试述克服平⾯连杆机构“死点”位置的⽅法。

19、在什么情况下曲柄滑块机构才会有急回运动？20、曲柄滑块机构都有什么特点？21、曲柄滑块机构与导杆机构，在构成上有何异同？⼆、选择题1、在曲柄摇杆机构中，只有当（）为主动件时，（）在运动中才会出现“死点”位置。
