深层平板载荷试验检测方法简介

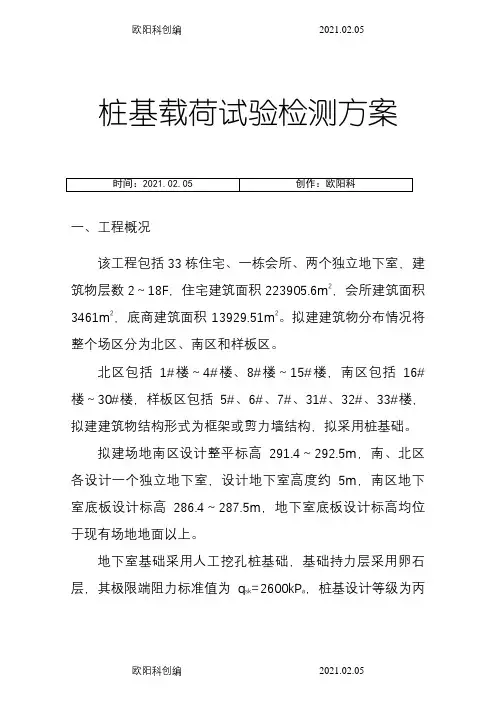

深层平板载荷试验检测方法简介1桩基载荷试验检测方案一、工程概况该工程包括33栋住宅、一栋会所、两个独立地下室，建筑物层数2～18F，住宅建筑面积223905.6m2，会所建筑面积3461m2，底商建筑面积13929.51m2。

拟建建筑物分布情况将整个场区分为北区、南区和样板区。

北区包括1#楼～4#楼、8#楼～15#楼，南区包括16#楼～30#楼，样板区包括5#、6#、7#、31#、32#、33#楼，拟建建筑物结构形式为框架或剪力墙结构，拟采用桩基础。

拟建场地南区设计整平标高291.4～292.5m，南、北区各设计一个独立地下室，设计地下室高度约5m，南区地下室底板设计标高286.4～287.5m，地下室底板设计标高均位于现有场地地面以上。

地下室基础采用人工挖孔桩基础，基础持力层采用卵石层，其极限端阻力标准值为q sk=2600kP a，桩基设计等级为丙级。

南区16#楼～30#楼和样板区31#楼～33#楼建筑采用人工挖孔桩基础，基础持力层采用卵石层和中风化泥岩，其极限端阻力标准值为q sk=3000kP a，桩基设计等级为乙级。

二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》（修订本）；2．《建筑地基地基设计规范》（GB50007- ）；3．《建筑桩基技术规范》（JGJ94- ）。

三、检测方案本工程采用人工挖孔灌注桩，桩端持力层采用卵石层和中风化泥岩。

桩端采用卵石层的桩极限端阻力标准值为2600kPa，桩数为495根；桩端采用中风化页岩的桩极限端阻力标准值为3000kPa，桩数为1266根。

根据《四川省建筑地基基础质量检测若干规定》及设计要求，需进行桩身完整性检测及单桩竖向承载力检测。

桩身完整性检测：采用低应变进行完整性检测，检测数量为100％，共1641根。

单桩竖向承载力检测：采用深层平板载荷试验和岩基载荷试验。

深层平板载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取5个点。

欢迎共阅
平板载荷试验
1.1.1平板载荷试验适用条件
平板载荷试验可分为浅层平板载荷试验、深层平板载荷试验和岩基载荷试验。

（1）浅层平板载荷试验适用于浅部地基土承压板下应力主要影响范围内承载力的确定。

这里所说板下应力主要影响范围与承压板直径或宽度有关，一般可认为其影响深度在3m内，且在地下水位上。

（1）承压板
1）承压板状为圆形或方形(圆形板应力条件较方形板简单)。

2）承压板应具有足够刚度，底面平整，在长期使用中不变形。

3）钢质承压板厚度不小于25mm或采用加肋措施
（2）反力装置
（3）加载与量测设备
1）加载设备宜采用油压千斤顶。

2）荷载测量用放在千斤顶上的荷重传感器直接量测，或采用联于千斤顶的压力表或压力传感器测定油压，按率定曲线换算荷载。

传感器测量误差不应大于1%，压力表精度应优于或等于0.4级，试验压力表，油泵，油管等最大加载压力。

桩基载荷试验检测方案一、工程概况该工程包括33栋住宅、一栋会所、两个独立地下室，建筑物层数2～18F，住宅建筑面积223905.6m2，会所建筑面积3461m2，底商建筑面积13929.51m2。

拟建建筑物分布情况将整个场区分为北区、南区和样板区。

北区包括1#楼～4#楼、8#楼～15#楼，南区包括16#楼～30#楼，样板区包括5#、6#、7#、31#、32#、33#楼，拟建建筑物结构形式为框架或剪力墙结构，拟采用桩基础。

拟建场地南区设计整平标高291.4～292.5m，南、北区各设计一个独立地下室，设计地下室高度约5m，南区地下室底板设计标高286.4～287.5m，地下室底板设计标高均位于现有场地地面以上。

地下室基础采用人工挖孔桩基础，基础持力层采用卵石层，其极限端阻力标准值为q sk=2600kP a，桩基设计等级为丙级。

南区16#楼～30#楼和样板区31#楼～33#楼建筑采用人工挖孔桩基础，基础持力层采用卵石层和中风化泥岩，其极限端阻力标准值为q sk=3000kP a，桩基设计等级为乙级。

二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》（修订本）；2．《建筑地基地基设计规范》（GB50007-2002）；3．《建筑桩基技术规范》（JGJ94-2008）。

三、检测方案本工程采用人工挖孔灌注桩，桩端持力层采用卵石层和中风化泥岩。

桩端采用卵石层的桩极限端阻力标准值为2600kPa，桩数为495根；桩端采用中风化页岩的桩极限端阻力标准值为3000kPa，桩数为1266根。

根据《四川省建筑地基基础质量检测若干规定》及设计要求，需进行桩身完整性检测及单桩竖向承载力检测。

桩身完整性检测：采用低应变进行完整性检测，检测数量为100％，共1641根。

单桩竖向承载力检测：采用深层平板载荷试验和岩基载荷试验。

深层平板载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取5个点。

岩基载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取54个点。

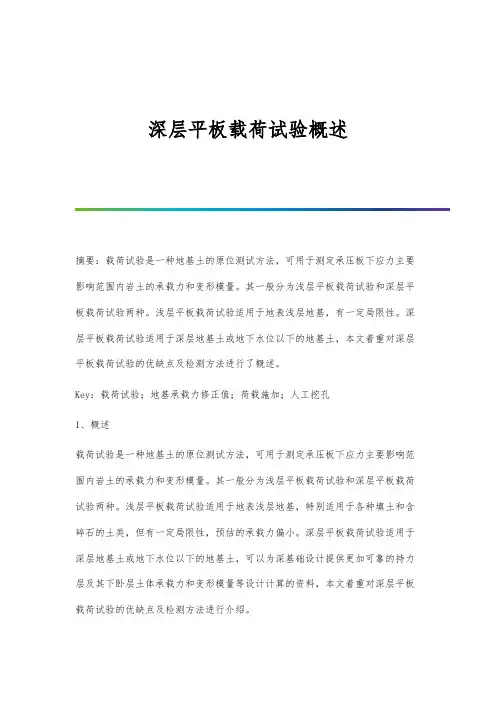

深层平板载荷试验概述摘要：载荷试验是一种地基土的原位测试方法，可用于测定承压板下应力主要影响范围内岩土的承载力和变形模量。

其一般分为浅层平板载荷试验和深层平板载荷试验两种。

浅层平板载荷试验适用于地表浅层地基，有一定局限性。

深层平板载荷试验适用于深层地基土或地下水位以下的地基土，本文着重对深层平板载荷试验的优缺点及检测方法进行了概述。

Key：载荷试验；地基承载力修正值；荷载施加；人工挖孔1、概述载荷试验是一种地基土的原位测试方法，可用于测定承压板下应力主要影响范围内岩土的承载力和变形模量。

其一般分为浅层平板载荷试验和深层平板载荷试验两种。

浅层平板载荷试验适用于地表浅层地基，特别适用于各种填土和含碎石的土类，但有一定局限性，预估的承载力偏小。

深层平板载荷试验适用于深层地基土或地下水位以下的地基土，可以为深基础设计提供更加可靠的持力层及其下卧层土体承载力和变形模量等设计计算的资料，本文着重对深层平板载荷试验的优缺点及检测方法进行介绍。

2.深层平板载荷试验优缺点2.1深层平板载荷试验优点根据大量的实践经验，深层平板载荷试验具有如下优点：1）采用人工挖孔，能够确保承压板坐于孔底土上，测试结果真实可信；2）在现有的静荷载试验方法中，深层平板载荷试验可能实现对各类岩土更精确、更深层的测试。

2.2深层平板载荷试验缺点因为试验装置及试验方法的限制，深层平板载荷试验有如下缺点：1）地面加荷时，使得传力柱产生弹性变形和弯曲，反力系统的变形等因素造成位移测量精度不够。

2）传力柱与孔壁间的摩擦使得所加荷载不能真实的传到承载板上。

3）深度越深，上述位移和荷载的测试精度越低。

3．深层平板载荷试验方法介绍3.1检测方法深层平板载荷试验是将承压板通过承压管下入孔底，地上千斤顶通过传力柱向承压板施加压力，从千斤顶的表压显示传力柱的荷载，孔底承压板的位移是在地表测量传力柱的下沉量得到的，传力柱沉降量通过安置于地表钢板上方对称安装的两只百分表进行测读得到。

深层平板载荷试验检测方法简介桩基载荷试验检测方案一、工程概况该工程包括33 栋住宅、一栋会所、两个独立地下室，建筑物层数2〜18F,住宅建筑面积223905.6m2,会所建筑面积3461m2, 底商建筑面积13929.51m2。

拟建建筑物分布情况将整个场区分为北区、南区和样板区。

北区包括1#楼〜4#楼、8#楼〜15#楼,南区包括16#楼〜30#12020年4月19日楼,样板区包括5#、6#、7#、31#、32#、33#楼,拟建建筑物结构形式为框架或剪力墙结构,拟采用桩基础。

拟建场地南区设计整平标高291.4〜292.5m，南、北区各设计一个独立地下室，设计地下室高度约5m，南区地下室底板设计标高286.4〜287.5m，地下室底板设计标高均位于现有场地地面以上。

地下室基础采用人工挖孔桩基础,基础持力层采用卵石层,其极限端阻力标准值为q sk=2600kP a,桩基设计等级为丙级。

南区16#楼〜30#楼和样板区31#楼〜33#楼建筑采用人工挖孔桩基础,基础持力层采用卵石层和中风化泥岩 , 其极限端阻力标准值为q sk=3000kP a,桩基设计等级为乙级。

二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》（修订本）；2．《建筑地基地基设计规范》（GB50007- ）；3．《建筑桩基技术规范》（JGJ94-）。

三、检测方案本工程采用人工挖孔灌注桩，桩端持力层采用卵石层和中风化泥岩。

桩端采用卵石层的桩极限端阻力标准值为2600kPa,桩数为495根；桩端采用中风化页岩的桩极限端阻力标准值为3000kPa，桩数为1266根。

根据《四川省建筑地基基础质量检测若干规定》及设计要求，需进行桩身完整性检测及单桩竖向承载力检测。

桩身完整性检测：采用低应变进行完整性检测，检测数量为100％，共1641根。

单桩竖向承载力检测：采用深层平板载荷试验和岩基载荷试验。

深层平板载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取5个点。

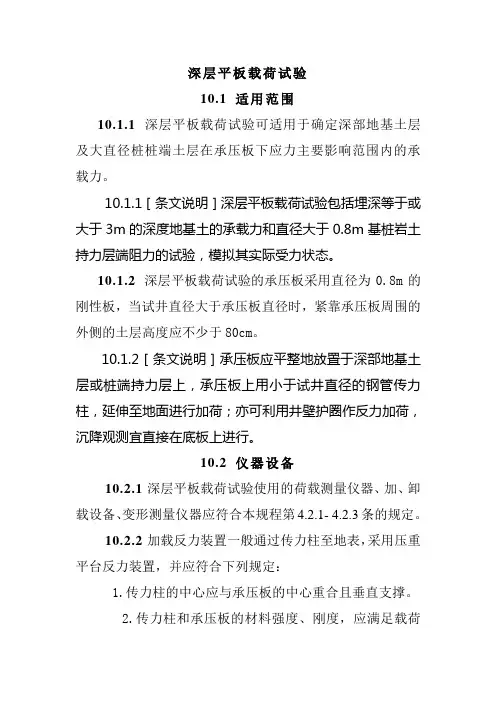

深层平板载荷试验10.1 适用范围10.1.1 深层平板载荷试验可适用于确定深部地基土层及大直径桩桩端土层在承压板下应力主要影响范围内的承载力。

10.1.1［条文说明］深层平板载荷试验包括埋深等于或大于3m的深度地基土的承载力和直径大于0.8m基桩岩土持力层端阻力的试验，模拟其实际受力状态。

10.1.2 深层平板载荷试验的承压板采用直径为0.8m的刚性板，当试井直径大于承压板直径时，紧靠承压板周围的外侧的土层高度应不少于80cm。

10.1.2［条文说明］承压板应平整地放置于深部地基土层或桩端持力层上，承压板上用小于试井直径的钢管传力柱，延伸至地面进行加荷；亦可利用井壁护圈作反力加荷，沉降观测宜直接在底板上进行。

10.2 仪器设备10.2.1深层平板载荷试验使用的荷载测量仪器、加、卸载设备、变形测量仪器应符合本规程第4.2.1- 4.2.3条的规定。

10.2.2加载反力装置一般通过传力柱至地表，采用压重平台反力装置，并应符合下列规定：1.传力柱的中心应与承压板的中心重合且垂直支撑。

2.传力柱和承压板的材料强度、刚度，应满足载荷试验的要求，在最大荷载作用下应不变形。

3.加载反力装置能提供的反力不得小于最大加载量的1.2倍。

4.压重宜在检测前一次加足，并均匀稳固地放置于平台上。

5.承压板放置时，应保持试验土层的原状结构和天然湿度。

10.2.3基准桩中心与传力柱中心和基准桩中心与压重平台支墩边的距离均不应小于2.0m。

10.3 现场检测10.3.1深层平板载荷试验使用维持荷载标准程序时，其加卸载分级、记录内容、及相对稳定标准应按本规程第4.3.3条-4.3.5条有关规定执行。

10.3.2 当出现下列情况之一时，可终止加载：1.沉降s急骤增大，荷载～沉降（Q～S）曲线上有可判定极限承载力的陡降段，且沉降量超过0.04d（d为承压板直径）；2.在某级荷载下，24小时内沉降速率不能达到稳定；3.本级沉降量大于前一级沉降量的5倍；4.当持力层土层坚硬，沉降量很小时，最大加载量不小于设计要求承载力特征值的2倍。

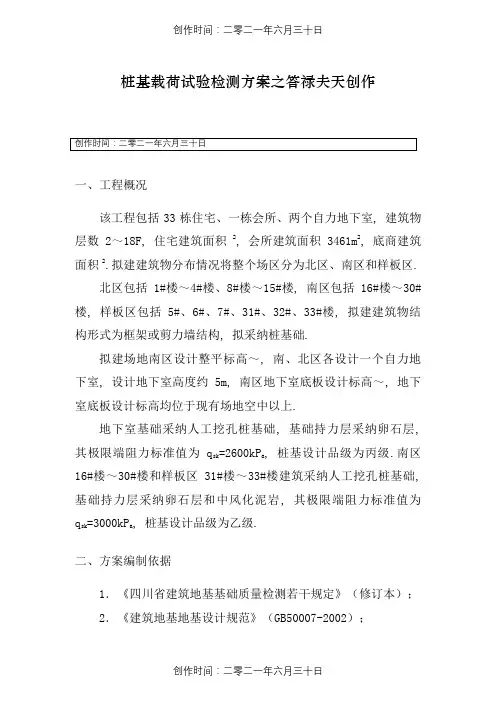

桩基载荷试验检测方案之答禄夫天创作一、工程概况该工程包括33栋住宅、一栋会所、两个自力地下室, 建筑物层数2～18F, 住宅建筑面积2, 会所建筑面积3461m2, 底商建筑面积2.拟建建筑物分布情况将整个场区分为北区、南区和样板区.北区包括1#楼～4#楼、8#楼～15#楼, 南区包括16#楼～30#楼, 样板区包括5#、6#、7#、31#、32#、33#楼, 拟建建筑物结构形式为框架或剪力墙结构, 拟采纳桩基础.拟建场地南区设计整平标高～, 南、北区各设计一个自力地下室, 设计地下室高度约5m, 南区地下室底板设计标高～, 地下室底板设计标高均位于现有场地空中以上.地下室基础采纳人工挖孔桩基础, 基础持力层采纳卵石层, 其极限端阻力标准值为q sk=2600kP a, 桩基设计品级为丙级.南区16#楼～30#楼和样板区31#楼～33#楼建筑采纳人工挖孔桩基础, 基础持力层采纳卵石层和中风化泥岩, 其极限端阻力标准值为q sk=3000kP a, 桩基设计品级为乙级.二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》（修订本）；2．《建筑地基地基设计规范》（GB50007-2002）；3．《建筑桩基技术规范》（JGJ94-2008）.三、检测方案本工程采纳人工挖孔灌注桩, 桩端持力层采纳卵石层和中风化泥岩.桩端采纳卵石层的桩极限端阻力标准值为2600kPa, 桩数为495根；桩端采纳中风化页岩的桩极限端阻力标准值为3000kPa, 桩数为1266根.根据《四川省建筑地基基础质量检测若干规定》及设计要求, 需进行桩身完整性检测及单桩竖向承载力检测.桩身完整性检测：采纳低应变进行完整性检测, 检测数量为100％, 共1641根.单桩竖向承载力检测：采纳深层平板载荷试验和岩基载荷试验.深层平板载荷试验选取数量分别为总桩数的1％, 且很多于3个点, 本工程选取5个点.岩基载荷试验选取数量分别为总桩数的1％, 且很多于3个点, 本工程选取54个点.四、检测方法1.低应变试验采纳低应变试验检测桩身结构完整性, 检测采纳反射波法, 仪器采纳美国生产的桩身完整性动测仪（PIT）.2.深层平板载荷试验试验采纳护壁-横梁反力装置, 由液压千斤顶分级加载, 压力由级压力表测定, 压板为直径80cm的圆形钢板.沉降由两只综合精度为％的位移计测定, 由SP-4A位移数显仪自动收集.静载试验装置示意图见图1.图1.深层平板载荷试验装置示意图（1）加载方式：单循环加载, 荷载逐级递增直到破坏, 然后分级卸载, 人工挖孔桩最年夜试验荷载即是桩极限端阻力标准值, 即2600kPa×2=1306kN（承压板面积2）.（2）荷载分级：加荷品级可按预估极限承载力的1/10~1/15分级施加.沉降量测读：每级加荷后, 第一个小时内按间隔10、10、10、15、15min, 以后为每隔半小时测读一次沉降.（3）稳定标准：当在连续两小时内, 每小时的沉降量小于时, 则认为已趋稳定, 可加下一级荷载.（4）终止加载条件：当呈现下述现象之一时, 即可终止加载：1）沉降s急骤增年夜, 荷载~沉降（p~s)曲线上有可判定极限承载力的陡降段, 且沉降量超越0.04d(d为承压板直径）；2）在某级荷载下, 24小时内沉降速率不能到达稳定；3）本级沉降量年夜于前一级沉降量的5倍；注:若限于加载能力, 荷载也应增加到很多于设计要求的两倍.3. 岩基载荷试验试验采纳护壁-横梁反力装置, 由液压千斤顶分级加载, 压力由级压力表测定, 压板为直径30cm的圆形钢板.沉降由两只综合精度为％的位移计测定, 由SP-4A位移数显仪自动收集.静载试验装置示意图见图2.图2、基岩荷载试验装置示意图（1）加载方式：人工挖孔桩最年夜试验荷载即是桩极限端阻力标准值, 即3000kPa×2=210kN（承压板面积2）.（2）荷载分级：第一级加载值为预估设计荷载的1/5, 以后每级为1/10.（3）沉降量测读：加载后立即读数, 以后每10min读数一次.（4）稳定标准：连续三次读数之差均不年夜于.（5）终止加载条件：当呈现下述现象之一时, 即可终止加载：1）沉降量读数不竭变动, 在24小时内, 沉降速率有增年夜的趋势；2）压力加不上或勉强加上而不能坚持稳定.注:若限于加载能力, 荷载也应增加到很多于设计要求的两倍.4.检测桩抽检要求护壁在试验前应进行加强处置, 见图3.图3 护壁加强处置图五、检测桩抽检要求1.分布均匀性.2.地质情况较差的部位.3.上部结构荷载较年夜的部位.4.对施工情况有异议的部位.六、质量保证办法1．工程由检测工程师进行技术指导、总体把关, 检测技术员现场管理.2．开工前落实各类人员的岗位责任, 由检测工程师进行技术交底.3．检测仪器必需具有有效的标定证书.4. 发现问题及时处置.七、委托方需配合事项1.试验点要开挖至基底标高, 场地平整, 满足试验条件.2.接电至试验点.3.提供桩位平面位置图、桩施工方案及地质勘察陈说.4.试验时提供临时宿舍一间.5.协助检测方完成检测工作, 协助现场设备进进场.6.试验时, 配合3个普工.7.如桩底缺氧, 应配合送风送氧.八、检测日期及工期1.检测日期：根据建设方要求试验场地满足试验要求后进场(加强护壁应到达强度75％, 可对加强护壁加早强剂, 以提前检测时间).2.检测工期：深层平板载荷天/1点, 岩基静载1天/1点（雨天时间除外）.3.单项工程检测完成后3个工作日内出具速报, 检测完成后7个工作日内出具正式陈说壹式陆份.。

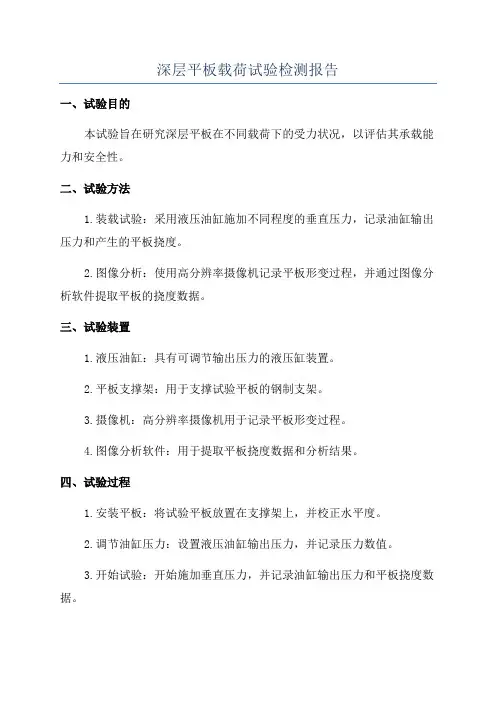

深层平板载荷试验检测报告一、试验目的本试验旨在研究深层平板在不同载荷下的受力状况，以评估其承载能力和安全性。

二、试验方法1.装载试验：采用液压油缸施加不同程度的垂直压力，记录油缸输出压力和产生的平板挠度。

2.图像分析：使用高分辨率摄像机记录平板形变过程，并通过图像分析软件提取平板的挠度数据。

三、试验装置1.液压油缸：具有可调节输出压力的液压缸装置。

2.平板支撑架：用于支撑试验平板的钢制支架。

3.摄像机：高分辨率摄像机用于记录平板形变过程。

4.图像分析软件：用于提取平板挠度数据和分析结果。

四、试验过程1.安装平板：将试验平板放置在支撑架上，并校正水平度。

2.调节油缸压力：设置液压油缸输出压力，并记录压力数值。

3.开始试验：开始施加垂直压力，并记录油缸输出压力和平板挠度数据。

4.停止试验：根据试验要求，逐渐增加或减小压力，并记录相应的油缸输出压力和平板挠度数据。

5.图像记录：使用摄像机记录平板形变过程，并保存成视频文件。

6.数据分析：使用图像分析软件，提取平板挠度数据，并绘制载荷-挠度曲线。

五、试验结果与分析经过试验，得到了不同载荷下平板的挠度数据，并绘制出载荷-挠度曲线如下：载荷（N）挠度（mm）10000.520000.830001.240001.550001.8根据实验结果可以发现，在增加载荷的情况下，平板的挠度呈线性增加，且挠度与载荷之间存在明显的正相关关系。

六、试验结论通过本次试验可以得出以下结论：1.深层平板在不同载荷下具有一定的承载能力，但随着载荷的增加，挠度也随之增加，表明平板的变形程度随着载荷的增大而增加。

2.根据试验数据，可以绘制载荷-挠度曲线，进一步评估平板的变形情况，并确定其安全工作范围。

七、改进措施根据试验结果和分析，可以采取以下改进措施：1.增加平板的厚度，提高其承载能力，减小挠度。

2.在平板的设计中考虑加入加强筋或承重骨架，增加其结构强度和稳定性。

3.进一步优化平板的材料选择和结构设计，以获得更好的承载和变形性能。

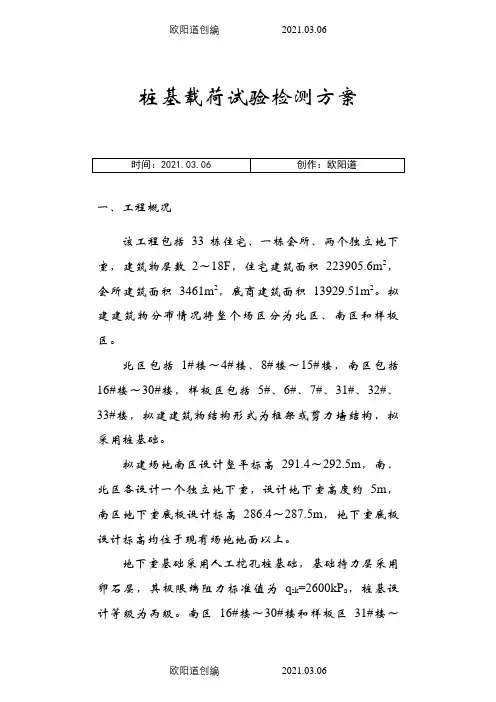

桩基载荷试验检测方案一、工程概况该工程包括33栋住宅、一栋会所、两个独立地下室，建筑物层数2～18F，住宅建筑面积223905.6m2，会所建筑面积3461m2，底商建筑面积13929.51m2。

拟建建筑物分布情况将整个场区分为北区、南区和样板区。

北区包括1#楼～4#楼、8#楼～15#楼，南区包括16#楼～30#楼，样板区包括5#、6#、7#、31#、32#、33#楼，拟建建筑物结构形式为框架或剪力墙结构，拟采用桩基础。

拟建场地南区设计整平标高291.4～292.5m，南、北区各设计一个独立地下室，设计地下室高度约5m，南区地下室底板设计标高286.4～287.5m，地下室底板设计标高均位于现有场地地面以上。

地下室基础采用人工挖孔桩基础，基础持力层采用卵石层，其极限端阻力标准值为q sk=2600kP a，桩基设计等级为丙级。

南区16#楼～30#楼和样板区31#楼～33#楼建筑采用人工挖孔桩基础，基础持力层采用卵石层和中风化泥岩，其极限端阻力标准值为q sk=3000kP a，桩基设计等级为乙级。

二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》（修订本）；2．《建筑地基地基设计规范》（GB50007-2002）；3．《建筑桩基技术规范》（JGJ94-2008）。

三、检测方案本工程采用人工挖孔灌注桩，桩端持力层采用卵石层和中风化泥岩。

桩端采用卵石层的桩极限端阻力标准值为2600kPa，桩数为495根；桩端采用中风化页岩的桩极限端阻力标准值为3000kPa，桩数为1266根。

根据《四川省建筑地基基础质量检测若干规定》及设计要求，需进行桩身完整性检测及单桩竖向承载力检测。

桩身完整性检测：采用低应变进行完整性检测，检测数量为100％，共1641根。

单桩竖向承载力检测：采用深层平板载荷试验和岩基载荷试验。

深层平板载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取5个点。

岩基载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取54个点。

深层平板载荷试验检测方案桩基载荷试验检测方案一、工程概况该工程包括33栋住宅、一栋会所、两个独立地下室，建筑物层数2～18F，住宅建筑面积223905.6m2，会所建筑面积3461m2，底商建筑面积13929.51m2。

拟建建筑物分布情况将整个场区分为北区、南区和样板区。

北区包括1#楼～4#楼、8#楼～15#楼，南区包括16#楼～30#楼，样板区包括5#、6#、7#、31#、32#、33#楼，拟建建筑物结构形式为框架或剪力墙结构，拟采用桩基础。

拟建场地南区设计整平标高291.4～292.5m，南、北区各设计一个独立地下室，设计地下室高度约5m，南区地下室底板设计标高286.4～287.5m，地下室底板设计标高均位于现有场地地面以上。

地下室基础采用人工挖孔桩基础，基础持力层采用卵石层，其极限端阻力标准值为q sk=2600kP a，桩基设计等级为丙级。

南区16#楼～30#楼和样板区31#楼～33#楼建筑采用人工挖孔桩基础，基础持力层采用卵石层和中风化泥岩，其极限端阻力标准值为q sk=3000kP a，桩基设计等级为乙级。

二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》（修订本）；2．《建筑地基地基设计规范》（GB50007-2002）；3．《建筑桩基技术规范》（JGJ94-2008）。

三、检测方案本工程采用人工挖孔灌注桩，桩端持力层采用卵石层和中风化泥岩。

桩端采用卵石层的桩极限端阻力标准值为2600kPa，桩数为495根；桩端采用中风化页岩的桩极限端阻力标准值为3000kPa，桩数为1266根。

根据《四川省建筑地基基础质量检测若干规定》及设计要求，需进行桩身完整性检测及单桩竖向承载力检测。

桩身完整性检测：采用低应变进行完整性检测，检测数量为100％，共1641根。

单桩竖向承载力检测：采用深层平板载荷试验和岩基载荷试验。

深层平板载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取5个点。

深层平板载荷试验方案1. 简介深层平板载荷试验是一种用来测量土壤承载力和变形特性的试验方法。

该试验通常用于地基工程中，以评估地基的稳定性和承载能力。

本文档将介绍深层平板载荷试验的方案和步骤。

2. 试验目的深层平板载荷试验的主要目的是评估地基的承载能力和变形性能。

通过施加不同的荷载于地表上的平板上，并测量平板的沉降，可以推导出土壤的承载力和变形特性。

试验结果可用于设计地基工程和确定结构的安全性。

3. 试验装置和工具进行深层平板载荷试验需要以下装置和工具：•深层平板载荷试验仪：用于施加荷载和测量平板的沉降和变形。

•荷载施加系统：用于施加不同的荷载于平板上。

•测量设备：包括测量仪器和传感器，用于测量平板的沉降和变形。

•计算机和数据处理软件：用于记录和分析试验数据。

4. 试验步骤4.1 准备工作在进行深层平板载荷试验之前，需要进行以下准备工作：1.确定试验区域：选择适合进行试验的地点，并保证地面平整。

2.安装平板：将平板安装在试验区域的地面上，并确保平板的水平度。

3.安装荷载施加系统：将荷载施加系统安装在平板上，并确保其稳定性和准确性。

4.连接测量设备：将测量设备与平板连接，并确保其正常工作。

4.2 施加荷载按照设计要求，逐步施加不同大小的荷载于平板上。

在每个荷载水平下稳定后，记录并测量平板的沉降和变形。

重复此步骤，直到达到试验终点。

4.3 记录数据在每个荷载水平下，记录平板的荷载和对应的沉降和变形数据。

确保所有数据准确可靠，并妥善保存。

4.4 数据处理使用计算机和数据处理软件对试验数据进行处理和分析。

根据测量数据，绘制沉降曲线和变形曲线。

计算出土壤的承载力和变形参数，并进行数据统计。

4.5 结果解读根据试验数据和分析结果，评估地基的承载能力和变形特性。

根据结构设计要求，判断地基是否满足承载要求，并提出相应的建议和改进措施。

5. 安全注意事项在进行深层平板载荷试验时，需要注意以下安全事项：1.注意人员安全：只允许受过培训和具备相关知识的人员参与试验操作。

平板载荷试验 Last updated on the afternoon of January 3, 2021平板载荷试验1.1.1平板载荷试验适用条件平板载荷试验可分为浅层平板载荷试验、深层平板载荷试验和岩基载荷试验。

（1）浅层平板载荷试验适用于浅部地基土承压板下应力主要影响范围内承载力的确定。

这里所说板下应力主要影响范围与承压板直径或宽度有关，一般可认为其影响深度在3m 内，且在地下水位上。

（2）深层平板载荷试验适用于深部土层（包括软岩、极软岩）及大直径桩端土层在承压板下应力主要影响范围内承载力的确定。

所谓深部一般是指埋深等于或大于3m,且在地下水位以下。

（3）岩基载荷试验适用于不同深度的完整、较完整、较破碎基岩作为天然地基或桩基础持力层时承载力的确定。

1.1.2基本理论（1）一般地基土承载力设计的取值接近于比例界限。

因此浅层平板载荷试验可按刚性平板作用于均质土各向同性半无限弹性介质表面，由弹性理论可得E—载荷试验的变形模量（无侧限）（kpa）；I—刚性承压板形状系数，圆形板取；方形板取；—土的泊松比：碎石土取，砂土取，粉土取，粉质黏土取，黏土取，不排水饱和粘性土取；d—承压板直径或边长（m）；p—p—s曲线线性段承压板下单位面积的压力（kpa）；s—与p对应的沉降量(mm)。

（2）对于深层平板载荷试验，可按刚性圆形压板作用于均质土各向同性半无限弹性介质内部，由弹性理论可得式ω—与试验深度和土类有关的系数。

深度载荷试验计算系数ω的取值1.1.3国内平板载荷试验主要技术标准要点国内平板载荷试验主要技术标准要点1.1.4试验仪器设备（1）承压板1）承压板状为圆形或方形(圆形板应力条件较方形板简单)。

2）承压板应具有足够刚度，底面平整，在长期使用中不变形。

3）钢质承压板厚度不小于25mm或采用加肋措施（2）反力装置（3）加载与量测设备1）加载设备宜采用油压千斤顶。

2）荷载测量用放在千斤顶上的荷重传感器直接量测，或采用联于千斤顶的压力表或压力传感器测定油压，按率定曲线换算荷载。

深层平板载荷试验方法文件编码(GHTU・UITID・GGBKT・POIU・WUUI・8968)深层平板载荷试验方案一、工程、场地地层简介及试验概述1、工程概况1.1 “XX”项目（酒店核心组团）产地位XX市，拟建场地东侧紧邻曼景法村民小组，东南侧与新建的民族博物馆相望，南侧紧邻雨林大道，北侧紧邻规划曼弄枫大道（3号路），西侧紧邻劫沏大道环道。

本项目规划用地面积158667m2,约238亩，总建筑面积约41万平方米，拟建项目主要包括酒店核心组团、售楼部及大剧院部分。

酒店核心组团部分，拟建建筑为6栋13〜16层的高层建筑，建筑高度为39〜55.5m, 20栋3层的豪华公寓，1栋公共大堂及1栋SPA大堂，总建筑面积约20万平方米，拟建6栋高层建筑为剪力墙结构，其余为框架结构，基础型式预计采用桩基础及柱下独立基础或柱下条形基础。

2、试验场地的工程地质条件根据“xx”项目（酒丿占核心组团）岩土工程详细勘察报告，按岩土层分类原则将场地内各层土自上而下划分为7个主层，5个亚层，描述如下：2.1、第四系人工堆积（Q»层①层一耕土：黑灰色，成分以粘性土为主，局部含大量植物根茎，结构松散，湿，强度低且不均匀，欠固结土。

场地大部分钻孔揭露，揭露层厚0.40〜0. 80m,平均层厚为0. 52mo①】层一人工填土：褐红色，褐灰色，成分以粘性土为主，局部含碎石及角砾，稍湿，结构松散，未经压实处理欠固结，填筑年限约3、5年，人工堆积而成。

场地局部地段揭露,揭露层厚0. 50^6. 10m,平均层厚为2.48m。

2.2、第四系冲、洪积（Q・z）层②层一一粘土：褐黄夹灰白、褐黄夹浅兰灰色，稍湿，坚硬状态，局部呈硬塑状态,韧性及干强度中等，土质均匀性一般，具中压缩性。

该层为膨胀土，自由膨胀率介于33. 0^86. 0%之间，具弱'中膨胀潜势。

场地均有揭露，揭露层厚0.5、7.5m,平均层厚为4.24m。

②】层一一粘土：褐黄、褐灰色，稍湿，硬塑状态，韧性及刚强度中等，土质均匀性一般，具中压缩性。

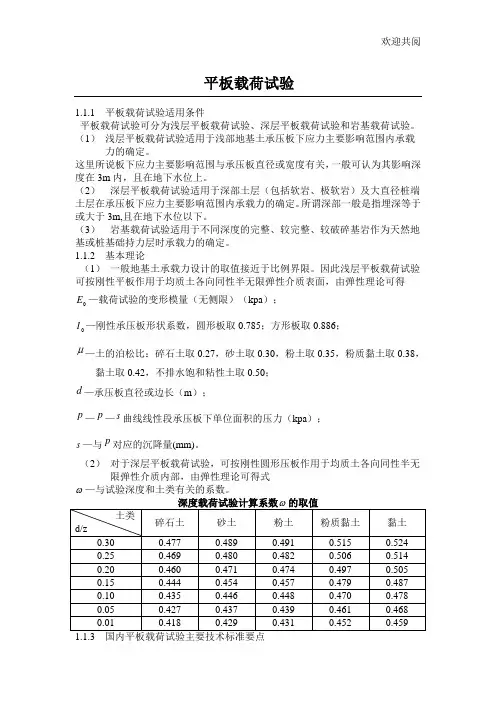

平板载荷试验1.1.1平板载荷试验适用条件平板载荷试验可分为浅层平板载荷试验、深层平板载荷试验和岩基载荷试验。

（1）浅层平板载荷试验适用于浅部地基土承压板下应力主要影响范围内承载力的确定。

这里所说板下应力主要影响范围与承压板直径或宽度有关，一般可认为其影响深度在3m内，且在地下水位上。

（2）深层平板载荷试验适用于深部土层（包括软岩、极软岩）及大直径桩端土层在承压板下应力主要影响范围内承载力的确定。

所谓深部一般是指埋深等于或大于3m,且在地下水位以下。

（3）岩基载荷试验适用于不同深度的完整、较完整、较破碎基岩作为天然地基或桩基础持力层时承载力的确定。

1.1.2基本理论（1）一般地基土承载力设计的取值接近于比例界限。

因此浅层平板载荷试验可按刚性平板作用于均质土各向同性半无限弹性介质表面，由弹性理论可得2 EI(1)00 P d sE—载荷试验的变形模量（无侧限）（kpa）；I—刚性承压板形状系数，圆形板取0.785；方形板取0.886；—土的泊松比：碎石土取0.27，砂土取0.30，粉土取0.35，粉质黏土取0.38，黏土取0.42，不排水饱和粘性土取0.50；d—承压板直径或边长（m）；p—p—s曲线线性段承压板下单位面积的压力（kpa）；s—与p对应的沉降量(mm)。

（2）对于深层平板载荷试验，可按刚性圆形压板作用于均质土各向同性半无限弹性介质内部，由弹性理论可得式E0P d s—与试验深度和土类有关的系数。

深度载荷试验计算系数的取值土类碎石土砂土粉土粉质黏土黏土d/z0.300.4770.4890.4910.5150.5240.250.4690.4800.4820.5060.5140.200.4600.4710.4740.4970.5050.150.4440.4540.4570.4790.4870.100.4350.4460.4480.4700.4780.50.4270.4370.4390.4610.4680.10.4180.4290.4310.4520.4591.1.3国内平板载荷试验主要技术标准要点国内平板载荷试验主要技术标准要点国家标准行业标准标准名称《岩土工程勘察规范》<建筑地基基础设计规范》《岩土静力载荷试验规程》要点（GB50021-2001）（GB50007-2002）（YS5118-2000）土基：1.浅层平板载荷试验不应小于土基：1.同（GB50021-2001）土基：1.同（GB50021-2001）0.31m2,对软土和颗粒径较大的填土2,对软土和颗粒径较大的填土0.26深层平板载荷试验，选2.在坚硬黏性土中试验时承压板面用直径为0.8m刚性板。

深层平板载荷试验检测技术方案工程名称：方案编制：技术审核：方案批准：检测单位：地址：电话：日期：目录1 编制依据2 工程概述3 场地工程地质及水文地质条件4 地基处理方案及设计参数5 检测质量目标和服务承诺6 检测人员7 检测工作计划和进度计划8 检测流程、检测方法和原理9 检测仪器和设备10 需有关单位配合的事项11 质量和安全保证措施12 预期成果附图1 深层平板载荷试验测试要求图附图2：作业平面示意图1. 编写依据⏹技术标准1.1《建筑地基基础设计规范》（GB50007-2011）；1.2《建筑基桩检测技术规范》（JGJ106-2014）；⏹技术文件1.1 该工程的《岩土工程勘察报告》（四川省地质工程勘察院）；1.2 该工程的《基础施工方案》（中国建筑西南勘察设计研究院有限公司）。

2. 工程概述受成都安基置业有限公司的委托，我公司承担对/////////进行深层平板载荷试验工作。

该工程由//////设计，监理单位为////////////。

框剪结构, 3层，根据地勘资料，人工挖孔桩以中风化泥岩为持力层，要求人工挖孔墩墩持力层的承载力特征值不小于430kPa。

桩基施工由中国建筑西南勘察设计研究院有限公司承建。

本项试验工作的目的是：确定深部地基土及大直径桩端土在承压板下应力主要影响范围内的承载力和变形参数，为工程验收提供依据。

3. 场地工程地质及水文地质条件根据《岩土工程详细勘察报告》拟建场区地质情况表3-1。

表3-1 拟建场区地质情况一览表根据钻探结果：拟建场区地下水丰富，该水化学类型属HCO3-Ca-Mg-K+Na型水，对混凝土结构和钢筋有微腐蚀性。

4. 地基处理方案及设计参数根据《工程施工组织设计》，本工程基础采用人工挖孔灌注桩进行地基处理，详见表4-1。

表4-1 人工挖孔灌注桩设计参数5.检测质量目标和服务承诺5.1 质量目标1、依据《检测和校准实验室能力的通用要求》GB/T15481-2000，健全和完善公司质量体系并持续有效地进行；2、本着“质量第一、诚信为本、顾客至上”的宗旨，努力贯彻“客观公正、科学准确、方便客户”的服务方针，使客户的满意率不低于95％；3、以公司的质量体系规范全员的行为，并以过硬的技术和良好的信誉服务于社会；4、保证检测设备的合格率和准确率达到100％，维持试验条件并不断完善管理水平；5、检验报告不出现结论性的差错，其它差错低于1％。

桩基载荷试验检测方案一、工程概况该工程包括33栋住宅、一栋会所、两个独立地下室，建筑物层数2～18F，住宅建筑面积223905.6m2，会所建筑面积3461m2，底商建筑面积13929.51m2。

拟建建筑物分布情况将整个场区分为北区、南区和样板区。

北区包括1#楼～4#楼、8#楼～15#楼，南区包括16#楼～30#楼，样板区包括5#、6#、7#、31#、32#、33#楼，拟建建筑物结构形式为框架或剪力墙结构，拟采用桩基础。

拟建场地南区设计整平标高291.4～292.5m，南、北区各设计一个独立地下室，设计地下室高度约5m，南区地下室底板设计标高286.4～287.5m，地下室底板设计标高均位于现有场地地面以上。

地下室基础采用人工挖孔桩基础，基础持力层采用卵石层，其极限端阻力标准值为q sk=2600kP a，桩基设计等级为丙级。

南区16#楼～30#楼和样板区31#楼～33#楼建筑采用人工挖孔桩基础，基础持力层采用卵石层和中风化泥岩，其极限端阻力标准值为q sk=3000kP a，桩基设计等级为乙级。

二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》（修订本）；2．《建筑地基地基设计规范》（GB50007-2002）；3．《建筑桩基技术规范》（JGJ94-2008）。

三、检测方案本工程采用人工挖孔灌注桩，桩端持力层采用卵石层和中风化泥岩。

桩端采用卵石层的桩极限端阻力标准值为2600kPa，桩数为495根；桩端采用中风化页岩的桩极限端阻力标准值为3000kPa，桩数为1266根。

根据《四川省建筑地基基础质量检测若干规定》及设计要求，需进行桩身完整性检测及单桩竖向承载力检测。

桩身完整性检测：采用低应变进行完整性检测，检测数量为100％，共1641根。

单桩竖向承载力检测：采用深层平板载荷试验和岩基载荷试验。

深层平板载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取5个点。

岩基载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取54个点。

桩基载荷试验检测方案一、工程概况该工程包括33栋住宅、一栋会所、两个独立地下室，建筑物层数2～18F，住宅建筑面积223905.6m2，会所建筑面积3461m2，底商建筑面积13929.51m2。

拟建建筑物分布情况将整个场区分为北区、南区和样板区。

北区包括1#楼～4#楼、8#楼～15#楼，南区包括16#楼～30#楼，样板区包括5#、6#、7#、31#、32#、33#楼，拟建建筑物结构形式为框架或剪力墙结构，拟采用桩基础。

拟建场地南区设计整平标高291.4～292.5m，南、北区各设计一个独立地下室，设计地下室高度约5m，南区地下室底板设计标高286.4～287.5m，地下室底板设计标高均位于现有场地地面以上。

地下室基础采用人工挖孔桩基础，基础持力层采用卵石层，其极限端阻力标准值为q sk=2600kP a，桩基设计等级为丙级。

南区16#楼～30#楼和样板区31#楼～33#楼建筑采用人工挖孔桩基础，基础持力层采用卵石层和中风化泥岩，其极限端阻力标准值为q sk=3000kP a，桩基设计等级为乙级。

二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》（修订本）；2．《建筑地基地基设计规范》（GB50007-2002）；3．《建筑桩基技术规范》（JGJ94-2008）。

三、检测方案本工程采用人工挖孔灌注桩，桩端持力层采用卵石层和中风化泥岩。

桩端采用卵石层的桩极限端阻力标准值为2600kPa，桩数为495根；桩端采用中风化页岩的桩极限端阻力标准值为3000kPa，桩数为1266根。

根据《四川省建筑地基基础质量检测若干规定》及设计要求，需进行桩身完整性检测及单桩竖向承载力检测。

桩身完整性检测：采用低应变进行完整性检测，检测数量为100％，共1641根。

单桩竖向承载力检测：采用深层平板载荷试验和岩基载荷试验。

深层平板载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取5个点。

岩基载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取54个点。
