制造厂图纸工艺性审查管理办法 1总则 1.1目的 为促进中建钢构有限公司（以下简称“公司”）制造厂图纸工艺性审查 与图纸发放管理工作，更好地为车间生产提供服务，达到节约物料损 耗、加快生产进度、保证产品质量的要求，特制定本管理办法。 1.2引用文件 《中建钢构有限公司工程技术管理规定》（2013年） 1.3适用范围 本管理办法适用于司属单位制造厂深化设计阶段工艺性审查、图纸自 审、图纸发放等管理工作。 2职责分工 2.1二级单位 2.1.1技术管理部 监督、指导制造厂图纸审查工作的开展，考核各制造厂图纸审查工作 情况。 2.2三级机构 2.2.1制造厂 2.2.1.1负责施工图纸审查工作；组织相关人员进行深化设计阶段工艺性审 查； 2.2.1.2组织工艺部相关人员、各工种作业层参与图纸问题汇总；参加项目部 组织的的图纸自审工作。 3管理内容 3.1图纸深化设计阶段工艺性审查 3.1.1在深化设计之前，由制造厂工艺部组织质检部、生产部、各车间对关 键节点和复杂构件进行讨论，参会单位需对深化设计方案提出优化措
施，确保产品满足工艺性要求、制作要求以及运输要求等。 3.1.2在深化设计阶段，制造厂工艺部应熟悉结构图，设计总说明、构件节 点信息等制作工艺审查前期准备工作。 3.1.3审查过程中，制造厂工艺部须对产品重、难点结构进行分析，对产能 和工艺过程进行分析，提出处理方案并将制作工艺审查信息反馈至区 域公司设计分院，设计分院应及时给予回复。 3.1.4对于特别重大和复杂结构的工艺性分析与审查，制造厂工艺部应组织 厂区各部门、区域公司技术管理部、区域公司设计分院、有经验的技 术工人共同参与制作工艺审查，必要时可邀请外部专家指导。 3.2详图审查 制造厂工艺部收到图纸后3日以内应组织技术、质量、生产、工序等 相关人员对加工详图进行图纸审查，并形成审查记录。 3.3图纸发放管理 图纸审查记录正式形成后3日内由制造厂资料员发至图纸持有部门， 制造厂工艺部于5日内组织相关人员人员进行书面交底。 4附则 4.1本管理办法未尽事宜，按国家有关法律、法规、公司章程和相关制度 的规定执行。 4.2本管理办法由公司技术质量部负责解释。 4.3本管理办法自发布之日起实施。 5支撑文件 无 6表单与记录 无
枣庄瀚邦化工有限公司工艺符合性审查报告 审批：韩兴河 编写：杜伟 日期：2018年1月
一、评审目的 检查各生产岗位的作业活动、安全设备设施、产品工艺等有关的危害及环境因素。 二、评审范围 车间生产活动 三、评审依据 相关法律、法规、标准、规划、管理制度、技术规程。 四、评审方式 检查车间相关作业记录、检查生产现场设备设施运行及人员的操作对照是否符合法律法规要求。 五、评审人员 评审组长：韩兴河 评审组员：杜伟、杜迎超、杜传千 六、评审时间：2018年1月8日 七、工艺流程简述 公司主要原料为废醋酸，产品为除杂之后的稀醋酸。 工艺流程：（1）向预热罐中注入废醋酸，预热后导入精馏塔。 （2）利用导热油炉循环加热，对废醋酸进行脱色，除去杂质。 （3）利用气相色谱法（使用少量压缩空气、压缩氮气）检验精馏后的乙酸品质是否达标。 八、工艺过程中危险性分析 1 物料危险性分析 1.1涉及的危险化学品的特性 根据《危险化学品目录》（2015年版），项目涉及的危险化学品为乙酸、压缩空气、压缩氮气。 根据《重点监管的危险化学品名录》（2013完整版），项目未涉及重点监管的危险化学品。 根据《易制毒化学品管理条例》（国务院令第445号，2016年2月6日修正
版），项目不涉及易制毒化学品。 根据《中华人民共和国监控化学品管理条例》附件，项目不涉及上述化学品。 根据《易制爆危险化学品名录》（2017版），项目不涉及易制爆危险化学品。 1.2建设项目生产过程中涉及具有爆炸性、可燃性、毒性、腐蚀性的危险化学品数量 项目生产过程中主要涉及乙酸，年产量500吨；压缩空气、压缩氮气为分析化验时使用，量很少。 2建设项目工艺过程可能导致泄漏、爆炸、火灾、中毒事故的危险源 2.1生产过程危险有害因素 1.火灾、爆炸 乙酸：易燃，具腐蚀性、强刺激性，可致人体灼伤。与空气混合可形成爆炸性混合物，遇明火，热源能引起燃烧爆炸。与铬酸、过氧化物、硝酸或其他氧化剂接触，有爆炸危险。 在生产过程中若设备设施本身有缺陷、选型选材不当、工艺操作参数失控或存在工艺流程设计不合理等原因，容易发生火灾爆炸事故。 危险物料输送管道周围具有摩擦撞击、明火、高温热体、电火花、雷击等多种外部点火源。可燃物料从管道破裂处或密封不严处高速喷出时会产生静电，成为泄漏的可燃物料或周围可燃物的引火源。 由于管道连接着各种设备，管道发生火灾，不但影响管道系统的正常运行，而且还会使整个生产系统发生连锁反应，事故迅速蔓延和扩大。 2.静电及雷电引发的火灾危险 生产装置区防雷设计不符合规范要求或防雷设施不完善，不能覆盖应保护的区域，雷击可造成设备设施损坏，导致可燃物料泄漏进而引发火灾爆炸事故发生。 装置中存在静电放电引起火灾的可能性。若设备和管道无有效的导除静电设施和措施，静电积聚产生的静电火花可能引发易燃物料发生火灾爆炸事故。 3.电气火灾的危险 电气火灾爆炸事故是指在具有爆炸性气体、粉尘及可燃物质的环境中因电气原因产生的引燃条件导致发生的火灾爆炸事故。在以往发生的火灾爆炸事故中，电气火灾爆炸事故占有很大的比例，仅次于明火所引起的火灾爆炸。 引发电气火灾的原因主要有短路、过负荷、接触不良、漏电、灯具和电热器

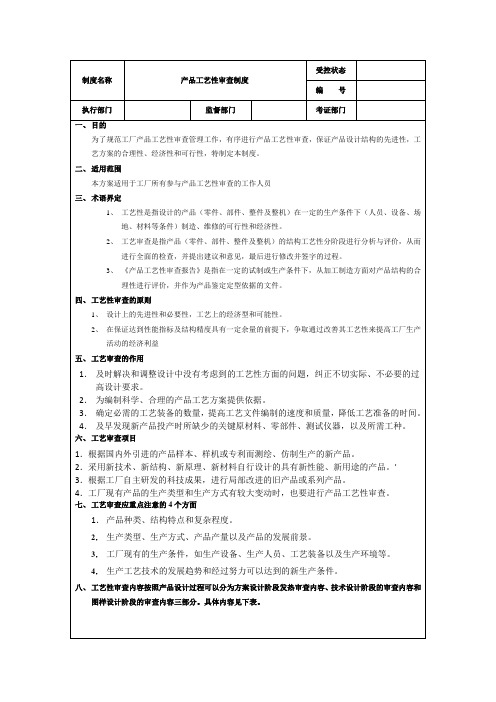

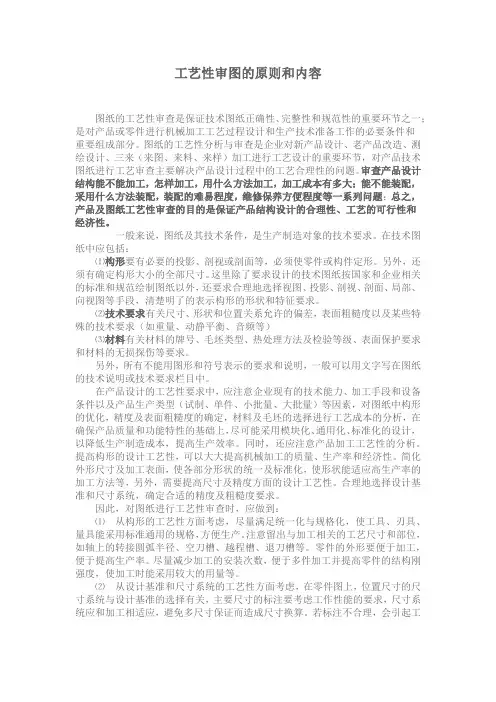

工艺管理导则第3部分：产品结构工艺性审查（GB/T 24737.3-2009） 1 范围 GB/T 24737 的本部分规定了产品结构工艺性审查的对象、目的、任务、内容和程序以及评定时考虑的主要因素和评价形式等内容。 本部分适用于机械产品结构工艺性分析与审查。 2 术语和定义 下列术语和定义适用于GB/T 24737 的本部分。 工艺性审查review of technological efficiency：在产品设计阶段，对产品及其零部件工艺性进行全面审查并提出意见或建议的过程。 生产工艺性technological efficiency in manufacture：产品结构的生产工艺性是指其制造的可行性、 难易程度与经济性。 使用工艺性technological efficiency in use：产品结构的使用工艺性是指产品的易操作性及其在使用 过程中维修和保养的可行性、难易程度与经济性。 3 审查对象 1）所有新设计的产品和改进设计的产品，在设计过程中均应进行工艺性审查。 2）外来产品图样，在试生产前须进行工艺性审查。 4 审查目的 使产品在满足质量和用户要求的前提下符合工艺性要求，在现有生产条件下能用比较经济、合理的方法将其制造出来，并降低制造过程中对环境的负面影响，提高资源利用率，改善劳动条件，减少对操作者的危害，且便于使用、维修和回收。 5 工艺性分类、评定时考虑的主要因素和评价形式 6 审查指标
7 审查内容 为了保证所设计的产品具有良好的工艺性，在产品设计的各个阶段均应进行工艺性审查。 8 审查方式和程序 1、初步设计和技术设计阶段的工艺性审查（或分析）一般采用会审方式进行。对结构复杂的重要产品，主管工艺人员应从制定设计方案开始就经常参加有关研究该产品设计工作的各种会议和有关活动，以便随时对其结构工艺性提出意见和建议。 2、对产品工作图样的工艺性审查应由产品主管工艺人员和各专业工艺人员分头进行。 1）进行工艺性审查的产品图样应有设计、审核人员签字。 2）审查者在审查时对发现的工艺性问题应填写《产品结构工艺性审查记录》。 3）全套产品图样审查完后，对无大修改意见的，审查者应在“工艺”栏内签字，对有较大修改意见的，暂不签字，把产品设计图样和工艺性审查记录一起交设计部门。 4）设计者根据工艺性审查记录上的意见和建议进行修改设计，修改后对工艺未签字的图样再返回到工艺部门复查签字。 5）若设计人员与工艺人员意见有分歧时，由双方协商解决，若协商中仍有较大分歧意见，由双方上级技术负责人进行协调解决。

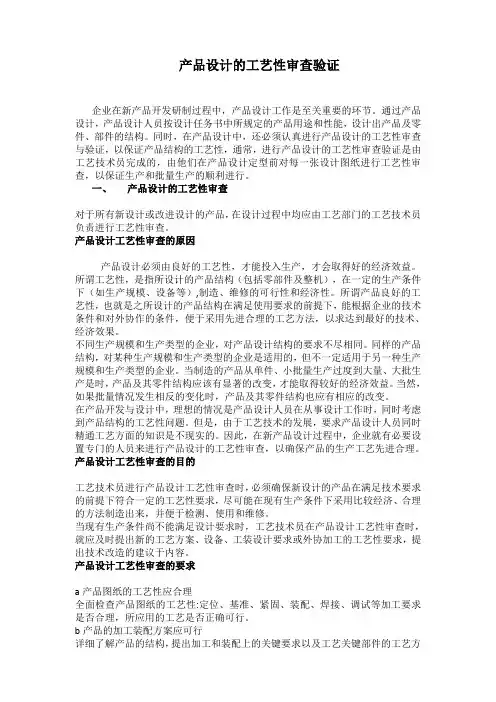

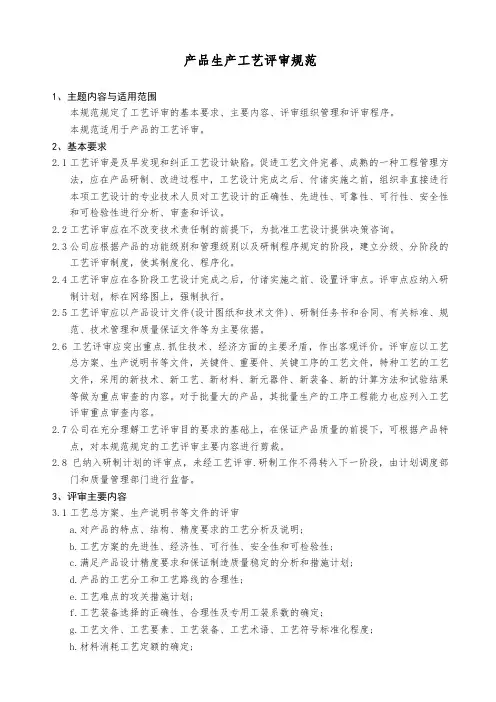

××有限公司企业标准Q/HL.801.035-2017 产品设计与验证规定 1.范围 本标准规定了对产品的设计的分类、依据、程序、设计各阶段的工作及要求和验证的方法等内容。 本标准适用于新产品的设计与验证。 2.职责 2.1新产品的设计工作由公司办领导。 2.2技质科负责新产品的设计、验证工作。 2.3公司办负责设计过程中的组织与协调工作。 2.4技质科做好协助与配合工作。 2.5技质科负责样机的检验和试验工作 3.设计分类 3.1全新产品设计：根据样机、用户提供的性能参数及大致结构原理而进行设计。 3.2一般产品设计：在原有产品设计基础上为实现用户的特殊要求材料而进行设计。 4.设计依据 设计依据主要包括以下一些内容： a)年度新产品开发计划及技术任务书； b)产品订货合同； c)产品技术协议； d)用户提供的资料等； e)其他法律、法规的要求。 5.设计主要程序 5.1新产品设计的工作程序可分为如下三种类型： 5.1.1三段设计程序内容 a)方案设计； b)技术设计； c)工作图设计 5.1.2二段设计程序内容 a)扩大初步设计（包括方案设计、技术设计） b)工作图设计 5.1.3一段设计程序内容 一段设计也即工作图设计 5.2结构复杂且技术不够成熟、批量较大的全新产品，宜采取三段设计。结构简单且技术上比较成熟的一般产品，宜采用二段设计或一段设计。 5.3由技质科组织有关人员对设计院的产品进行分析，提出设计建议，报技术总经理批准。 5.4设计时应考虑到新产品及其制造过程中符合相关法律法规要求，尽量采用新材料、新技术，提高设计的合理性和技术先进性。 6.方案设计 6.1技质科对设计的产品进行分析的理论计算，提出先进、合理、可行的结构和材料，以满
欢迎阅读 第八章结构工艺性 第一节结构工艺性概述 机器由许多零件组成，每一零件结构设计的是否合理直接关系到加工制造难易程度及对使用性能的影响，所以通常工程技术人员在设计整机或零部件时，要从机器的使用、制造等方面全面考虑。为了评定机器结构的设计质量，通常引用“结构工艺性”概念。 如果所设计的产品（零件）根据一定的生产规模且能保证有较好的使用性能（如寿命长、效率高、安全可靠性、安装及维修方便等）前提下，能用劳动量小、高效率、材料消耗少、较低成本的 “节材性”。 a． b． c． d． e． 品种规格系列化后采用较多通用件、标准件，减少专用件，机器零件品种减少，零部件制造批量增加；零部件通用化后，不同型号的机器有可能采用相同零部件，既可扩大制造批量，又有利于组织专门化生产，采用先进设备和工艺，提高产品质量，降低成本。对易损件通用化、紧固件标准化，使维修配件、零件品种减少，方便了维修。因此，在设计机器时的基本要求首先要按照“三化”标准系列，对机器及其零部件多采用标准及定型结构，尽量减少专用件。这是评定一台机器总体结构工艺性好否的重要标志。 零件结构设计中，仅用视图、剖视、剖面及尺寸合理的表达其形状及大小是不够的，还需有合理的技术要求。如：1.机器性能、化学性能、热处理、无损探伤等；2.尺寸公差、形位公差及表面粗糙度等；3.零件重量等其它要求。 尺寸公差、形位公差及表面粗糙度是零件图上机械加工中相当重要的内容，必须合理选择及
正确标注。对于基准的选择通常采用基孔制，特殊情况例外。从经济性考虑，只要能满足使用要求，应尽量选低公差等级，根据生产规模及零件的具体结构确定合适精度，且形位公差、尺寸公差与表面粗糙度应协调。 在部件或机器装配图上，应根据机器的使用要求规定合适的装配技术要求。 第三节毛坯结构工艺性 毛坯要具结构工艺性，注意选合适的毛坯型式、种类且据该种毛坯工艺的需要设计合理的结构。设计时要根据具体情况综合考虑，如：零件材料、生产类型、结构形状、尺寸大小等。 下面讨论铸件、锻件、焊件的结构工艺性。 一、铸件的结构工艺性 铸件结构工艺性常指零件的本身结构应符合铸造生产的要求，便于铸造工艺过程顺利进行，还
内部编号：AN-QP-HT516 版本/ 修改状态：01 / 00 In A Group Or Social Organization, It Is Necessary T o Abide By The Rules Or Rules Of Action And Require Its Members To Abide By Them. Different Industries Have Their Own Specific Rules Of Action, So As To Achieve The Expected Goals According T o The Plan And Requirements. 编辑：__________________ 审核：__________________ 单位：__________________ 工艺安全符合性审查程序通用范本
工艺安全符合性审查程序通用范本 使用指引：本管理制度文件可用于团体或社会组织中，需共同遵守的办事规程或行动准则并要求其成员共同遵守，不同的行业不同的部门不同的岗位都有其具体的做事规则，目的是使各项工作按计划按要求达到预计目标。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 1 目的 为规范、统一工工艺安全符合性审核的方法，辨识、评估和控制设计、施工和生产过程中的危害，预防工艺危害事故的发生，特制定本程序。 2 适用范围 本程序适用公司工艺安全符合性审核管理。 3 参照文件 安全生产管理制度 工艺管理制度 生产管理制度
4 职责 4.1 公司生产管理部组织本程序的修订，并为本程序的执行提供辅导和审核。 4.2 公司生产管理部负责本程序的日常管理维护和程序的更新，以及对本程序的执行情况进行跟踪。 4.3 公司生产管理部负责组织制定公司工艺危害管理及相关技术标准，提供工艺安全符合性审核技术支持和方法指南，组织对重大项目安全符合性进行审核，参与生产工艺事故调查。 4.4 公司生产管理部组织人员对技改项目进行工艺安全符合性性审核。 4.5 公司各车间按照本程序进行本属地内的工艺安全符合性性审核。
塑件成型工艺性审查 零件的设计应该满足工艺要求，即要满足模具成型要求。优秀的零件设计不仅能保证顺利脱模，还能有较好的塑料成型流动性能，得到较好的外观质量。 1.脱模角 脱模角为零件型面和脱模方向之间的夹角。零件必须有足够的脱模斜度，否则会出现顶白、顶伤及皮纹拉伤等现象。脱模斜度与胶料性能、胶件形状、表面要求有关。 一般塑件都有最低脱模斜度要求，胶件外观表面要求光面或者皮纹面，其脱模斜度要求也不同，一般汽车内饰中常见塑件的脱模斜度原则如下： （1）无皮纹时A面的脱模角度一般要求3度以上，深腔结构需要适当增加脱模角。 （2）有皮纹时A面的脱模角需要满足皮纹要求，粗皮纹大于7度，细皮纹大于3度。 （3）对于密集筋位区域，多位于定模方向的深腔结构，从而产品中模具的包紧力很大，斜度应该尽量做大。 2．分型线 （1）分型线为曲面最大轮廓 分型线为曲面最大轮廓线时，分型线应尽量避免出现褶皱、陡变和扭曲的现象。相邻跳跃面尽量制成均匀过渡，连续且光顺的分型面有利于加工和研配，提高产品分型质量。
（2）分型线设计陡变 分型线设计陡变、扭曲会导致零件合模不充分，产生飞边等缺陷。 （3）圆角上的分型线 圆角上的分型线的设计原则：A面的可见分型线尽量不要放置在圆角上，否则在外观面上极易产生飞边、在无法避免的情况下，可以在圆角的动模侧设计0.2mm台阶便于模具研配。 （4）滑块上的可见分型线 位于A面滑块上的可见分型线，分型时会产生明显的分型线，还有可能产生飞边。建议增加一个特征槽，可以有效地淡化分型线，也有利于模具的研配，特征槽宽高比一般建议1：1。 （5）插穿式分型面 当产品形状存在高低位差时，分型面呈插穿状态，为了加工及研配方便，同时为了避免飞边，分型面一般应该设计成斜度面以方便锁模。 3．Boss柱和筋 （1）Boss柱和筋的脱模角 内饰中的Boss柱和筋多为加强及连接作用，在内饰零件的 设计中应用广泛。 Boss柱和筋的设计需要满足零件成型工艺要求。常规情况下Boss柱和筋的脱模角度不小于0.5度，Boss柱端部要满足壁厚大于0.8mm。在筋密集的情况下适当增加脱模角度，重要外观面可以考虑采用 Doghouse结构，可有效预防缩痕。
第四章焊接结构工艺性审查 为了提高设计产品的工艺性，工厂应对所有新设计的产品和改进设计的产品以及外来产品图样，在首次生产前均需进行结构工艺性审查。本章主要介绍结构工艺性审查的目的、步骤、内容及结构工艺性分析。 第一节焊接结构工艺性审查的目的与步骤 一、结构工艺性审查概念及审查的目的 焊接结构的工艺性，是指所设计的焊接结构在具体的生产条件下能否经济地制造出来并采用最有效的工艺方法的可靠性。 焊接结构工艺性审查，是在满足产品设计使用要求的前提下分析其结构形式能否适应具体的生产工艺。 焊接结构是否经济合理，还与该产品的生产批量及生产厂家的设备条件有关。如图4-2所示的三种管子弯头结构形式，每种形式的工艺性都只是适应一定的生产条件。 可见，审查焊接结构的工艺性主要目的是： 保证产品结构设计的合理性，工艺的可行性，结构使用的可靠性和经济性。 二、焊接结构工艺性审查的步骤 1．产品结构图审查 对图样的基本要求：绘制的焊接结构图样，应符合机械制图国家标准中的有关规定。图样应当齐全，除焊接结构的装配图外，还应有必要的部件图和零件图。由于焊接结构一般都比较大，结构复杂，所以图样应选用适当的比例，也可在同一图中采用不同的比例绘出。当产品结构较简单时，可在装配图上直接把零件的尺寸标注出来。图样上的技术要求应该齐全合理，若不能用图形、符号表示时，应在技术要求中加以说明。 2．产品结构技术要求审查 焊接结构的技术要求，一般包括使用要求和工艺要求。 使用要求：是指结构的强度、刚度、耐久性，以及在环境介质和温度的相对条件下的几何尺寸与力学性能、物理性能、致密性要求等； 工艺要求：是指组成产品结构材料的焊接性及结构合理性、生产的方便性和经济性。 第二节焊接结构工艺性审查的内容 一、从满足焊接结构强度的可行性分析结构的合理性 1．从焊接接头的强度分析 以4-4所示的铆接改为焊接结构为例，说明把铆接接头换成焊接接头，应根据接头承载状态及焊接生产特点，在保证强度和使用寿命的条件下选择合理的接头形式。还有的焊接结构是从铸件或锻硬度件改变的，不能盲目参照原有的结构形式，而应有焊接结构本身的独特结构形式，从壁厚、内部构造、加强筋的分布等都将发生改变。 2．从焊接结构的接头形式分析 焊接结构的接头形式中对接接头较理想，其受力均匀，应力集中小。对接接头焊缝的布置合理与否对结构的强度也有较大影响。 3．从焊接结构工作环境分析
