《电路分析基础》期末试卷A

电路分析期末考试试卷及参考答案考试科目：电路分析 试卷类别：A 卷 考试时间： 120分钟 ________________系 级 班姓名 学号一．选择题：本大题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

1、图1所示电路中，已知电流A I 3=，则a 、b 两端的电压U =___________。

A ） －10VB ） 10VC ） 50VD ） －20V 2、图2所示电路中，已知元件A 放出功率10W ，则电流I =___________。

A ） 1A B ） 2AC ） －1AD ） 5A3、电路如图3所示，10Ω电阻吸收的功率为___________。

A ） 1WB ） 0. 9WC ） 10WD ） 3W4、图4所示电路原来处于稳态，A t i s 2cos 2=。

0=t 时开关闭合，则换路瞬间的电感电流)0(+L i 为__________。

A ） 1AB ） 0.5AC ） t 2cos AD ）t 2cos 2A装订线内请勿答题5、一个2A 的电流源对初始储能为0的0.1F 电容充电5秒钟后，则该电容获得的能量为__________。

A ） 50JB ） 500JC ） 100JD ） 0J 6、某电路的阻抗为Ω+=510j Z ，则该电路的导纳Y 的实部为__________。

A ） 0.2S B ） 0.08S C ） 0.04S D ）0.1S7、若RLC 串联电路的谐振频率为Hz f 10000=，则当频率为900Hz 的正弦电压源激励时，该电路呈__________。

A ） 阻性B ）感性C ）容性D ）不能确定8、图8所示二端网络的功率因数为__________。

A ） 0B ） 1C ） －0.707D ） 0.7079、图9所示电路已处于稳态，0=t 时开关打开，则电感电压的初始值)0(+L u 为_________。

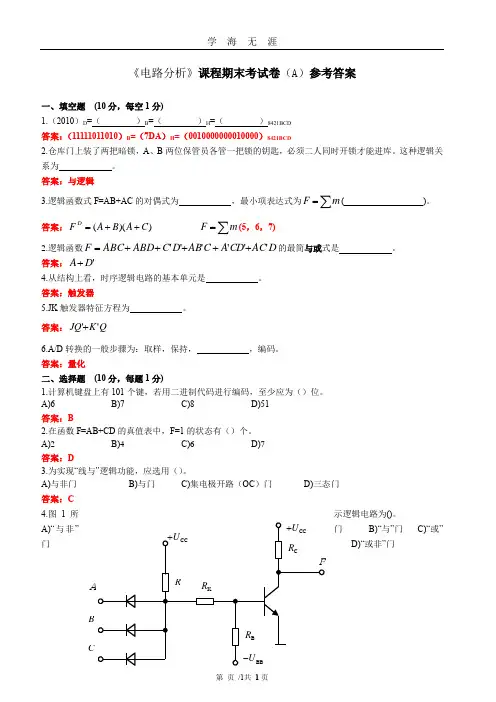

《电路分析》课程期末考试卷（A ）参考答案一、填空题 (10分，每空1分)1.（2010）D =（ ）B =（ ）H =（ ）8421BCD 答案：（11111011010）B =（7DA ）H =（0010000000010000）8421BCD2.仓库门上装了两把暗锁，A 、B 两位保管员各管一把锁的钥匙，必须二人同时开锁才能进库。

这种逻辑关系为 。

答案：与逻辑3.逻辑函数式F=AB+AC 的对偶式为 ，最小项表达式为∑=m F ( )。

答案：))((C A B A FD++=∑=m F (5，6，7)2.逻辑函数D AC CD A C AB D C ABD ABC F ''''''+++++=的最简与或式是 。

答案：'D A +4.从结构上看，时序逻辑电路的基本单元是 。

答案：触发器5.JK 触发器特征方程为 。

答案：Q K JQ ''+6.A/D 转换的一般步骤为：取样，保持， ，编码。

答案：量化二、选择题 (10分，每题1分)1.计算机键盘上有101个键，若用二进制代码进行编码，至少应为（）位。

A)6 B)7 C)8 D)51 答案：B2.在函数F=AB+CD 的真值表中，F=1的状态有（）个。

A)2 B)4 C)6 D)7 答案：D3.为实现“线与”逻辑功能，应选用（）。

A)与非门 B)与门 C)集电极开路（OC ）门 D)三态门答案：C 4.图1所示逻辑电路为()。

A)“与非”门 B)“与”门 C)“或”门D)“或非”门ABC图1答案：A5.在下列逻辑部件中，属于组合逻辑电路的是（）。

A)计数器B)数据选择器C)寄存器D)触发器答案：B6.已知某触发器的时钟CP，异步置0端为R D，异步置1端为S D，控制输入端V i和输出Q的波形如图2所示，根据波形可判断这个触发器是（）。

图2A)上升沿D触发器B)下降沿D触发器C)下降沿T触发器D)上升沿T触发器答案：D7.寄存器要存放n位二进制数码时，需要()个触发器。

电路分析期末考试试卷及参考答案装考试科目：电路分析试卷类别：A 卷考试时间：120分钟________________系级班姓名学号毛订题号一二三总分分数线一．选择题：本大题共10个小题，每小题2分，共得分评卷人20分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

内1、图 1 所示电路中，已知电流I 3A ，则a、b 两端的电压U =___________。

A）－10V B）10V C）50V D）－20V请2、图 2 所示电路中，已知元件 A 放出功率10W，则电流I =___________。

A）1A B）2A C）－1A D）5Aa10Ω＋－IIA勿U20V－ b ＋＋－10V图1 图2答3、电路如图 3 所示，10Ω电阻吸收的功率为___________。

A）1W B）0. 9W C）10W D）3W4、图 4 所示电路原来处于稳态，i s 2 cos 2t A 。

t 0 时开关闭合，则换路瞬间的电感题电流i L (0 ) 为__________。

A）1A B）0.5A C）cos 2t A D）2 cos 2t A- 1 -2Ω ＋1A12V 10Ωi s S2H＋2Ωt=0 －9V－i L图4图35、一个2A 的电流源对初始储能为0 的0.1F 电容充电 5 秒钟后，则该电容获得的能量为__________。

A）50J B）500J C）100J D）0J6、某电路的阻抗为Z 10 j5 ，则该电路的导纳Y 的实部为__________。

A）0.2S B）0.08S C）0.04S D）0.1S7、若RLC 串联电路的谐振频率为f0 1000Hz ，则当频率为900Hz 的正弦电压源激励时，该电路呈__________。

A）阻性B）感性C）容性D）不能确定8、图8 所示二端网络的功率因数为__________。

A）0 B ） 1 C）－0.707 D）0.7079、图9 所示电路已处于稳态，t 0 时开关打开，则电感电压的初始值u L (0 ) 为_________。

电路分析期末考试试卷及参考答案装订线考试科目：电路分析试卷类别： A 卷考试时间：120 分钟________________系级班姓名学号毛题号一二三总分分数得分评卷人一．选择题：本大题共10 个小题，每小题 2 分，共20分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

内1、图 1 所示电路中，已知电流I 3 A ，则 a、 b 两端的电压 U =___________。

A ）－ 10V B） 10V C） 50V D ）－ 20V2、图 2 所示电路中，已知元件 A 放出功率 10W ，则电流I =___________ 。

请B ） 2A C）－1A D ） 5AA ） 1Aa 10Ω＋I －I勿 AU 20V－ b ＋＋－10V图 1 图 2答3、电路如图 3 所示， 10Ω电阻吸收的功率为 ___________。

A ） 1WB ） 0. 9W C） 10W D ） 3W4、图 4 所示电路原来处于稳态，i s 2 cos 2t A 。

t 0 时开关闭合，则换路瞬间的电感电流 i L (0 ) 为 __________。

题B ） 0.5A C） cos2t A D ） 2 cos2t AA ） 1A- 1 -2Ω＋1Ai s S12V 10Ω2H＋2Ω－9V t=0i L－图 3 图 45、一个 2A 的电流源对初始储能为0 的 0.1F 电容充电 5 秒钟后，则该电容获得的能量为__________ 。

A ） 50JB ） 500J C） 100J D ） 0J6、某电路的阻抗为Z 10 j 5 ，则该电路的导纳Y 的实部为 __________ 。

A ） 0.2SB ） 0.08S C） 0.04S D） 0.1S7、若 RLC 串联电路的谐振频率为 f 0 1000Hz ，则当频率为 900Hz 的正弦电压源激励时，该电路呈 __________。

命题人： 审批人： 试卷分类（A 卷或B 卷） A大学 试 卷学期： 2006 至 2007 学年度 第 1 学期 课程： 电路分析基础I 专业： 信息学院05级 班级：姓名： 学号：一、(本小题5分) 求图示电路中a 、b 端的等效电阻R ab 。

1R R ab =R 2二、(本小题6分) 图示电路原已处于稳态，在t =0时开关打开， 求则()i 0+。

Ωi(0+)=20/13=1.54A三、( 本 大 题6分 ) 求图示二端网络的戴维南等效电路。

1Aabu ab =10v, R 0=3Ω四、(本小题5分) 图示电路中, 电流I =0，求U S 。

Us=6v五、(本小题5分) 已知某二阶电路的微分方程为 d d d d 2281210u tut u ++= 则该电路的固有频率(特征根)为____-2________和___-6______。

该电路处于___过_____阻尼工作状态。

六、(本小题5分) 电路如图示, 求a 、b 点对地的电压U a 、U b 及电流I 。

U a =U b =2v, I=0A.七、( 本 大 题10分 ) 试用网孔分析法求解图示电路的电流I 1、I 2、I 3。

I 1=4A,I 2=6A,I 3=I 1-I 2=-2A八、(本小题10分) 用节点分析法求电压U 。

UU=4.8V九、( 本 大 题12分 ) 试用叠加定理求解图示电路中电流源的电压。

+_3V4A 单独作用时，u ’=8/3V; 3V 单独作用时，u ’’=-2V; 共同作用时，u=u ’+u ’’=2/3V 。

十、( 本大 题12分 ) 试求图示电路中L R 为何值时能获得最大功率，并计算此时该电路效率100Smax ⨯=P P η%为多少。

L10VUoc=4v,R 0=2.4Ω;R L = R 0=2.4Ω时，获得最大功率Pmax ，Pmax ＝5/3W; P s =40/3W ，η＝Pmax/ P s =12.5%。

电路课程期末考试1（试卷）1、电路如图所示。

请按图中所示结点编号写出结点电压方程。

(8分)10Ω2u 2+题一图4A4A10Ω5Ω20Ωu 2+-4A10Ω①②-0二、电路如图所示。

已知u s1＝100V ，u s2＝200V ，求i 1，i 2及两个电压源发出的功率P 1和P 2。

(8分)Ωu s 1+20Ωi 110Ω10i 1u s 2++20Ωi 2题二图---三、电路如图所示。

(1) 求从a 、b 端看进去的戴维宁等效电路；(2) 求R L 为何值时，R L 能获得最大功率，并求此最大功率P max 。

(10分)10Ω20V +-题三图4A5Ωu +0.2u10Ω10ΩabR L-四、电路如图所示。

请应用叠加定理求电压u 3。

(8分)40题四图5A4Ω4Ω+－10i 1i 1u 3+10V+2Ω－－Ω五、含理想运放的电路如图所示。

求u 0和u x 。

(8分)+u o_+∞++∞+u x 6V+_+_ΩΩ1K ΩΩΩΩ题五图__1231K 1K 1K 1K 1Kk Ωk Ωk Ωk Ωk Ωk Ω题五图六、一阶动态电路如图所示。

电路原来处于稳定状态，t=0时，开关S 从1合向2，求t>0时的u c (t )和i c (t )。

(10分)u c0.2F题六图2A10Ω5ΩS(t =0)2.5Ω10V++i c--12七、正弦稳态电路如图所示。

已知M =0.4H ，L 1=L 2=0.6H ，L 3=1.4H ，C 1=10-4F ，C 2=0.5×10-4F ，电源角频率ω=100rad/s ，(1) 求1I ，2I ；(2) 求两个电压源发出的复功率1S 、2S 。

(10分)12j C ω11j C ω八、正弦稳态电路如图所示。

已知u s1=2100cos100t V , i s1=22cos100t A,求，i 1、u 。

(10分)100Ω1H－＋100Ω100Ω10-4F 10-4F－＋1H u 题八图i 1i s2u s1九、对称三相电路如图所示。

《电路分析基础》模拟试卷1一、单选题（30题，每题1分，共30分），答案写在下表中1.基尔霍夫定律（Σi＝0和Σu＝0）可以适用的电路类型为（）（A）只适用于直流电路；（B）只适用于正弦交流电路；（C）只适用于动态电路；（D）可适用于任何电路。

2.基尔霍夫电流定律（Σi＝0）应用于电路中的（）（A）支路；（B）节点；（C）回路；（D）网孔。

3.若把电路中的参考点由原来电位较低的点改选为电位较高的点，则电路中各点的电位比原来（）（A）升高；（B）降低；（C）不变；（D）不能确定。

4．在如题4图所示直流电路中，根据基尔霍夫节点电流定律可确定电路中电流I的大小为（）（A）I＝0 A；（B）I＝0.5 A；（C）I＝1 A；（D）I＝10 A。

5．如题5图所示直流电路，当开关S断开时电压表V读数为10 V，当开关S闭合时电压表V读数为5 V，则U S和R S的值分别为（）（A）U S =5 V，R S =5 Ω；（B）U S =5 V，R S =10 Ω；（C）U S =10 V，R S =5 Ω；（D）U S =10 V，R S =10 Ω。

10IR L10 Ω单选题4电路图单选题5电路图6．理想电压源的内阻R S的大小是（）（A）内阻为零；（B）内阻为无穷大；（C）内阻的大小由外电路来确定；（D）不能确定。

7．如题7图所示直流电路，若用支路电流法解题，则下列式子正确的是（）（A）I1+I2+I3=0 ；（B）I1R1+I3R3+U1=0 ；（C）I2R2+I3R3－U2=0 ；（D）I1R1－I2R2+U2+U1=0 。

U 22S单选题7电路图 单选题8电路图8．如题8图所示直流电路，R 1和R 2值均未知。

根据叠加定理，当3 A 电流源单独作用时，U R2＝4 V ；当12 V 电压源单独作用时，U R2＝4 V 。

则R 2的值为（ ） （A ）2 Ω ； （B ）4 Ω ； （C ）8 Ω ； （D ）16 Ω 。

电路基本分析电路基础期末考试试卷及答案集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-电路基本分析电路基础期末考试试卷1A卷一、判断题(每题2分)1. 在换路瞬间，如果电感电流不跃变，则电感电压将为零。

（）2. 当电感元件在某时刻t的电流i(t) = 0时，电感元件两端的电压u(t)不一定为零；同样，当u(t) = 0时，i(t)不一定为零。

3. 实际电源的两种模型，当其相互等效时，意味着两种模型中理想电压源和理想电流源对外提供的功率相同。

（）4. 某三层楼房的用电由三相对称电源供电，接成三相四线制系统，每层一相。

当某层发生开路故障时，另二层电器一般不能正常工作。

（）5. 如图所示，当i1按图示方向流动且不断增大时，i2的实际方向如图所示。

（）分享于上学吧资料分享课后答案二、填空题(每题1分)1. 正弦量的三要素是指（）、（）、（）2. 线性无源二端网络的阻抗与网络的结构、元件参数及（）有关。

3. 复功率~S的定义为~S （），它的实部表示（）功率，它的虚部表示（）功率，它的模表示（），它的辐角表示（）。

4. 对称三相电路中，电源线电压为220V，负载作三角形联结，每相阻抗Z = 22，则线电流为（）；三相总有功功率为（）。

5. 由q u平面中一条曲线所确定的元件称为（）元件；由i平面中一条曲线所确定的元件称为（）元件。

6. 只具有单一节点对的电路的节点电压方程U =（ ），它称为（ ）定理。

7. n 个节点、b 条支路的连通图，其树支数为( )，连支数为( )。

8. 已知某无源网络的导纳Y = (2 + j2)S ，则该网络的阻抗为（ ），网络为（ ）性 。

9. 选择u 、i 为关联参考方向时，50 电阻元件的 u 、i 关系为（ ），100F 电容元件的u 、i 关系为（ ）,10mH 电感元件的u 、i 关系为（ ）。

10. RLC 串联电路中，R = 50 ，L = 50 mH ，C = 10F ；电源电压U S =100V ，则谐振时电流I = ( )；品质因数Q = ( )。

电路分析基础期末试卷A及参考答案-CAL-FENGHAI.-(YICAI)-Company One1桂 林 电 子 科 技 大 学 试 卷2018-2019 学年第 一 学期 课号 BT122003_01课程名称电路与电场导论 （A 、B 卷; 开、闭卷） 适用班级（或年级、专业）17电子信息类考试时间 120 分钟 班级 学号 姓名 题 号 一 二 三 四 五 六 七 八 九 十 成绩满 分得 分评卷人一．选择题：本大题共15个小题，每小题2分，共30分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

1、已知空间有a 、b 两点，电压U ab =8V ，a 点电位为V a =3V ，则b 点电位V b 为（ ）。

A 、5VB 、－5VC 、11VD 、15V2、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为：（ ）。

A 、4:9B 、9:4C 、2:3D 、3:23、图1所示电路中，已知元件A 放出功率10W ，则电流I =( )。

A 、 1A B 、2A C 、－1A D 、 5A 图2得分 评卷人装订 线 内 请 勿 答题图1IA＋－10V4、如图2所示电路，I 1=( )。

A 、0.5A B 、－1A C 、1.5 D 、2A5、由电压源、电流源的特性知,几个( )的电压源可以等效为一个电压源；几个( )的电流源可以等效为一个电流源，电压源与任意二端元件( )，可以等效为电压源；电流源与任意二端元件( )，可以等效为电流源。

（ ① 并联 ② 串联 ）A 、② ，① ，① ，②B 、①，②，②，①C 、② ，①， ② ，①D 、①，②，①，②6、用戴维南定理分析电路求端口等效电阻时，电阻为该网络中所有独立电源置零时的等效电阻。

其独立电源置零是指（ ）。

A 、独立电压源开路，独立电流源短路B 、独立电压源短路，独立电流源短路C 、独立电压源短路，独立电流源开路D 、以上答案都不对 7、314μF 电容元件用在100Hz 的正弦交流电路中，所呈现的容抗值为（ ） A 、0.197Ω B 、31.8Ω C 、5.1Ω D 、51Ω 8、如图3所示单口网络的等效电阻等于（ ） A 、2Ω B 、4Ω C 、6Ω D 、-2Ω图39、如图4所示单口网络的开路电压oc u 等于（ ） A 、3V B 、4V D 、5V D 、9VΩ4a b6V3V图410、如图5所示单口网络的短路电流sci等于（ ）A 、-1AB 、1AC 、1.5AD 、3A图511、如图6所示单口网络相量模型的等效阻抗等于（A 、(3+j4) ΩB 、(0.33-j0.25) ΩC 、(1.92+j1.44) ΩD 、(0.12+j0.16) Ω图612、某电路的阻抗为Ω+=510j Z ，则该电路的导纳Y 的实部为( ) A 、 0.2S B 、 0.08S C 、 0.04S D 、0.1S13、若RLC 串联电路的谐振频率为Hz f 10000=，则当频率为900Hz 的正弦电压源激励时，该电路呈__________。

《电路分析基础》模拟试卷1一、单选题（30题，每题1分，共30分），答案写在下表中1.基尔霍夫定律（Σi＝0和Σu＝0）可以适用的电路类型为（）（A）只适用于直流电路；（B）只适用于正弦交流电路；（C）只适用于动态电路；（D）可适用于任何电路。

2.基尔霍夫电流定律（Σi＝0）应用于电路中的（）（A）支路；（B）节点；（C）回路；（D）网孔。

3.若把电路中的参考点由原来电位较低的点改选为电位较高的点，则电路中各点的电位比原来（）（A）升高；（B）降低；（C）不变；（D）不能确定。

4．在如题4图所示直流电路中，根据基尔霍夫节点电流定律可确定电路中电流I的大小为（）（A）I＝0 A；（B）I＝0.5 A；（C）I＝1 A；（D）I＝10 A。

5．如题5图所示直流电路，当开关S断开时电压表V读数为10 V，当开关S闭合时电压表V读数为5 V，则U S和R S的值分别为（）（A）U S =5 V，R S =5 Ω；（B）U S =5 V，R S =10 Ω；（C）U S =10 V，R S =5 Ω；（D）U S =10 V，R S =10 Ω。

10IR L10 Ω单选题4电路图单选题5电路图6．理想电压源的内阻R S的大小是（）（A）内阻为零；（B）内阻为无穷大；（C）内阻的大小由外电路来确定；（D）不能确定。

7．如题7图所示直流电路，若用支路电流法解题，则下列式子正确的是（）（A）I1+I2+I3=0 ；（B）I1R1+I3R3+U1=0 ；（C）I2R2+I3R3－U2=0 ；（D）I1R1－I2R2+U2+U1=0 。

U 22S单选题7电路图 单选题8电路图8．如题8图所示直流电路，R 1和R 2值均未知。

根据叠加定理，当3 A 电流源单独作用时，U R2＝4 V ；当12 V 电压源单独作用时，U R2＝4 V 。

则R 2的值为（ ） （A ）2 Ω ； （B ）4 Ω ； （C ）8 Ω ； （D ）16 Ω 。

桂 林 电 子 科 技 大 学 试 卷2018-2019 学年第 一 学期 课号 BT122003_01课程名称电路与电场导论 （A 、B 卷; 开、闭卷） 适用班级（或年级、专业）17电子信息类考试时间 120 分钟 班级 学号 姓名一．选择题：本大题共15个小题，每小题2分，共30分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

1、已知空间有a 、b 两点，电压U ab =8V ，a 点电位为V a =3V ，则b 点电位V b 为（ ）。

A 、5V B 、－5V C 、11V D 、15V2、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为：（ ）。

A 、4:9 B 、9:4 C 、2:3 D 、3:23、图1所示电路中，已知元件A 放出功率10W ，则电流I =( )。

A 、 1A B 、2A C 、－1AD 、 5A图24、如图2所示电路，I 1=( )。

A 、 B 、－1A C 、 D 、2A5、由电压源、电流源的特性知,几个( )的电压源可以等效为一个电压源；几个( )的电流源可以等效为一个电流源，电压源与任意二端元件( )，可以等效为电压源；电流装订线内请 勿答题源与任意二端元件( )，可以等效为电流源。

（ ① 并联 ② 串联 ） A 、② ，① ，① ，② B 、①，②，②，① C 、② ，①， ② ，① D 、①，②，①，②6、用戴维南定理分析电路求端口等效电阻时，电阻为该网络中所有独立电源置零时的等效电阻。

其独立电源置零是指（ ）。

A 、独立电压源开路，独立电流源短路B 、独立电压源短路，独立电流源短路C 、独立电压源短路，独立电流源开路D 、以上答案都不对 7、314μF 电容元件用在100Hz 的正弦交流电路中，所呈现的容抗值为（ ） A 、Ω B 、Ω C 、Ω D 、51Ω8、如图3所示单口网络的等效电阻等于（ ） A 、2Ω B 、4Ω C 、6Ω D 、-2Ω图39、如图4所示单口网络的开路电压oc u 等于（ ） A 、3V B 、4V D 、5V D 、9V图410、如图5所示单口网络的短路电流sci等于（ ）A 、-1AB 、1AC 、D 、3A图5Ω4ab6VΩ6V 3V11、如图6所示单口网络相量模型的等效阻抗等于（ ） A 、(3+j4) ΩB 、 ΩC 、+ ΩD 、+ Ω图612、某电路的阻抗为Ω+=510j Z ，则该电路的导纳Y 的实部为( ) A 、 B 、 C 、 D 、13、若RLC 串联电路的谐振频率为Hz f 10000=，则当频率为900Hz 的正弦电压源激励时，该电路呈__________。

电路基本分析电路基础期末考试试卷及答案This manuscript was revised on November 28, 2020电路基本分析电路基础期末考试试卷1A卷一、判断题(每题2分)1.在换路瞬间，如果电感电流不跃变，则电感电压将为零。

（）2.当电感元件在某时刻t的电流i(t) = 0时，电感元件两端的电压u(t)不一定为零；同样，当u(t) = 0时，i(t)不一定为零。

3.实际电源的两种模型，当其相互等效时，意味着两种模型中理想电压源和理想电流源对外提供的功率相同。

（）4.某三层楼房的用电由三相对称电源供电，接成三相四线制系统，每层一相。

当某层发生开路故障时，另二层电器一般不能正常工作。

（）5.如图所示，当i1按图示方向流动且不断增大时，i2的实际方向如图所示。

（）分享于上学吧资料分享课后答案二、填空题(每题1分)1.正弦量的三要素是指（）、（）、（）2.线性无源二端网络的阻抗与网络的结构、元件参数及（）有关。

3.复功率~S的定义为~S （），它的实部表示（）功率，它的虚部表示（）功率，它的模表示（），它的辐角表示（）。

4.对称三相电路中，电源线电压为220V，负载作三角形联结，每相阻抗Z = 22，则线电流为（）；三相总有功功率为（）。

5.由q u平面中一条曲线所确定的元件称为（）元件；由i平面中一条曲线所确定的元件称为（）元件。

6.只具有单一节点对的电路的节点电压方程U =（），它称为（）定理。

7. n个节点、b条支路的连通图，其树支数为( )，连支数为( )。

8.已知某无源网络的导纳Y = (2 + j2)S，则该网络的阻抗为（），网络为（）性。

9.选择u、i为关联参考方向时，50 电阻元件的u、i关系为（），100F电容元件的u、i关系为（）,10mH电感元件的u、i关系为（）。

10. RLC串联电路中，R = 50 ，L = 50 mH，C = 10F；电源电压US=100V，则谐振时电流I = ( )；品质因数Q = ( )。

桂 林 电 子 科 技 大 学 试 卷2018-2019 学年第 一 学期 课号 BT122003_01课程名称 电路分析基础（A 、B 卷; 开、闭卷） 适用班级（或年级、专业）17电子信息类一．选择题：本大题共10个小题，每小题3分，共30分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

1、图1所示电路中，已知电流A I 3=，则a 、b 两端的电压U=( )A ） －10VB ） 10VC ） 50VD ） －20V 2、图2所示电路中，已知元件A 放出功率10W ，则电流I =( ) A ） 1A B ） 2A C ） －1A D ） 5A3、电路如图3所示，10Ω电阻吸收的功率为( )A ） 1WB ） 0. 9WC ） 10WD ） 3W4、图4所示电路原来处于稳态，A t i s 2cos 2=。

0=t 时开关闭合，则换路瞬间的电感电流)0(+L i 为( )A ） 1AB ） 0.5AC ） t 2cos AD ）t 2cos 2A装订线内请勿答题图4i L5、如图5所示单口网络的等效电阻等于（ ） A ）2Ω B ）4Ω C ）6Ω D ）-2Ω图56、如图6所示单口网络相量模型的等效阻抗等于（ ）A ）(3+j4) ΩB ）(0.33-j0.25) ΩC ）(1.92+j1.44) ΩD ）(0.12+j0.16) Ω图67、某电路的阻抗为Ω+=510j Z ，则该电路的导纳Y 的实部为( )A ） 0.2SB ） 0.08SC ） 0.04SD ）0.1S8、如图7所示电路中负载获得的最大平均功率等于（ ）A ）2.5WB ）5WC ）10WD ）20W图79、如图8所示谐振电路的品质因数为（ ） A ）0.01 B ）1 C ）10 D ）100图810、如图9所示二端网络的功率因数为 ( )A ） 0B ） 1C ） －0.707D ） 0.707Ω4abs u Vt t u s )3cos(10)(=F 1_Ω4j二、填空题（共15个小题，每小题2分，共30分）。

- 1 -《电路分析基础》期末试卷(A)一．是非题（10小题，每题2分，共20分）1. 当元件两端电压与通过元件的电流取关联参考方向时，且通过计算功率为正，则该元件是发出功率。

（ ）2. 诺顿定理可将复杂的有源线性二端口电路等效为一个电流源与电阻并联的 电路模型。

（ ）3. 叠加定理适用任何电路，电压、电流、功率都可叠加。

（ ）4. 各种等效变换，“等效”二字的含义是对内、外部电路都等效。

( )5. 电容元件和电感元件消耗的平均功率总为零，电阻元件消耗的无功功率总为零。

（ ）6. 有功功率和无功功率都满足功率守恒定律，视在功率不满足功率守恒定律。

（ ）7. 若电压与电流取关联参考方向，则感性负载的电压相量一定滞后其电流相量。

（ ）8. 两个同频率正弦量的相位差等于他们的初相位之差，是一个与时间无关的常数。

（ ） 9. 对于RLC 串联电路，发生谐振时，电路阻抗最小，且为电阻性。

（ ） 10.倍。

( ) 二．单项选择题（10小题，每题3分，共30分）1. 已知一个4S U V =的理想电压源与一个2R =Ω的电阻相串联， 则这个串联电路对外电路来讲，可用（ ）来进行等效。

（A ）s 的理想电压源（B ）2=s I A 的理想电流源与2R =Ω电阻相串联的电路 （C ）2s I A =的理想电流源（D ）2s I A =的理想电流源与2R =Ω电阻相并联的电路2. 2-2图所示电路中，（ ）。

（A ）2Ω （B ）3Ω （C ）4Ω （D ）5Ω2-2图3．三个阻值相等电阻R ，若由∆联结变换成Y 联结，则Y R 为（ ）。

（A ）13R ∆ （B ）12R ∆ （C ）R ∆ （D ）3R ∆ 4．已知一个10s I A =的理想电流源与一个2R =Ω的电阻相串联，则这个串联电路的等效电路可用（ ）表示（A ）20=s U V 的理想电压源 （B ）10s I A =的理想电流源（C ）5s U V =的理想电压源与2R =Ω电阻相串联的电路 （D ）20=s U V 的理想电压源与10R =Ω电阻相并联的电路 5. 电阻的串联作用是（ ）。

试卷编号1 1Illi k11 n i i i i i 1 1 il 1 1 1 1 1 1 1 1 1 1 IIi 1 1命题人： _______ 审批人： ___________ 试卷分类（A 卷或B 卷） A大学 试卷学期：2006 至2007 学年度第 1 学期 课程： 电路分析基础I 专业：信息学院05级班级： ______________________________ 姓名： ____________ 学号： __________题号-一- -二二 三四五六七八九十十十总分得分（本小题5分）求图示电路中a 、b 端的等效电阻R ab 。

（本小题6分）图示电路原已处于稳态，在 t 0时开关打开， 求则i 0 。

t 0匕)必口5 -p 1F0.5H 03i(0+)=20/13=1.54A得分、得分 R ab=R 2得分（本小题5分）已知某二阶电路的微分方程为则该电路的固有频率（特征根）为______ -2_工作状态。

d2udt2d u8 12u 10dt和—-6 ________ 。

该电路处于阻尼得分（本大题6分）求图示二端网络的戴维南等效电路。

U ab=10V, R Q=3Q得分（本小题5分）图示电路中,电流I =0，求U s。

Us=6v得分b得分（本小题5分）电路如图示，求a、b点对地的电压U a、5及电流I。

U3V2VU a=U b=2v, I=0A.得分（本大题10分）试用网孔分析法求解图示电路的电流11 =4A, 12=6A, I3=I 1-I2=-2A得分（本小题10分）用节点分析法求电压U。

U=4.8V（本大题12分）试用叠加定理求解图示电路中电流源的电压。
