RFID无线充电技术

无线充电技术工作原理无线充电的工作原理主要基于电磁感应、电磁共振、无线电波（RF）、电场耦合传输技术，这些技术允许电能通过非物理接触的方式从充电基座（或发射器）传输到电子设备（或接收器）的电池中。

以下是这三种主要无线充电技术的工作原理：①电磁感应式无线充电：1．这是目前应用最广泛、技术最成熟的无线充电方式。

其基本原理与变压器相似，利用交变电流通过初级线圈产生交变磁场，次级线圈则感应出电动势并转换为电流，从而实现电能的无线传输。

2．充电时，充电设备（如手机）放置在无线充电板上，两者内置的线圈相互靠近。

充电板上的线圈连接至电源并产生交变磁场，手机内的线圈感应到这一磁场后产生电流，进而为手机电池充电。

3．优点：效率高、技术成熟、成本相对较低。

4．缺点：传输距离短（一般需几毫米至几厘米），且要求设备位置相对固定。

②电磁共振式无线充电：1．电磁共振技术通过调整发射器和接收器的频率，使它们在同一频率上共振，从而更有效地传输电能。

这种技术的传输距离比电磁感应更远，可达数米。

2．发射器和接收器都包含能够产生和接收共振的线圈，它们被调谐到相同的频率。

当发射器通电并产生交变磁场时，与接收器线圈频率相同的部分会被放大并传输给接收器。

3．优点：传输距离较远，适用于多个设备同时充电。

4．缺点：效率相对较低，且对设备位置和方向有一定要求。

③无线电波（RF）传输式无线充电：1．无线电波式无线充电利用微波或毫米波等无线电波将电能传输到接收设备。

这种方法类似于无线通信，但传输的是电能而非信息。

2．发射器将电能转换为无线电波并发射出去，接收器则捕捉这些无线电波并将其转换回电能。

这种技术可以实现较远距离的电能传输，但技术复杂度和成本较高。

3．优点：传输距离远，理论上可以实现较远的无线充电。

4．缺点：效率低，能量在传输过程中会有较大损失；且可能对周围电子设备产生干扰。

总的来说，无线充电技术的发展为人们的生活带来了极大的便利，不同的技术各有优缺点，适用于不同的应用场景。

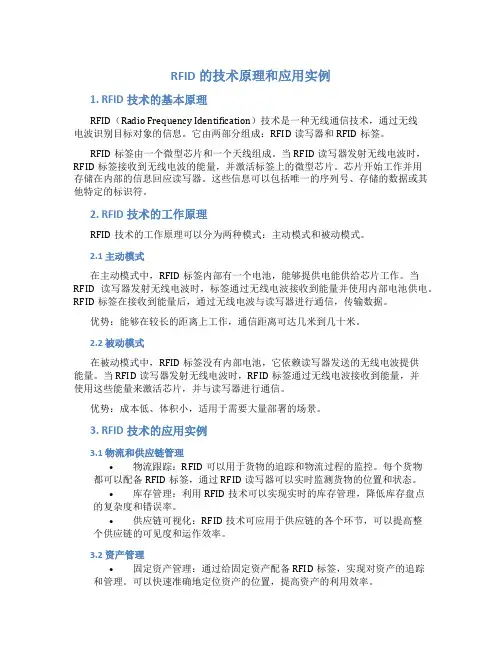

RFID的技术原理和应用实例1. RFID技术的基本原理RFID（Radio Frequency Identification）技术是一种无线通信技术，通过无线电波识别目标对象的信息。

它由两部分组成：RFID读写器和RFID标签。

RFID标签由一个微型芯片和一个天线组成。

当RFID读写器发射无线电波时，RFID标签接收到无线电波的能量，并激活标签上的微型芯片。

芯片开始工作并用存储在内部的信息回应读写器。

这些信息可以包括唯一的序列号、存储的数据或其他特定的标识符。

2. RFID技术的工作原理RFID技术的工作原理可以分为两种模式：主动模式和被动模式。

2.1 主动模式在主动模式中，RFID标签内部有一个电池，能够提供电能供给芯片工作。

当RFID读写器发射无线电波时，标签通过无线电波接收到能量并使用内部电池供电。

RFID标签在接收到能量后，通过无线电波与读写器进行通信，传输数据。

优势：能够在较长的距离上工作，通信距离可达几米到几十米。

2.2 被动模式在被动模式中，RFID标签没有内部电池，它依赖读写器发送的无线电波提供能量。

当RFID读写器发射无线电波时，RFID标签通过无线电波接收到能量，并使用这些能量来激活芯片，并与读写器进行通信。

优势：成本低、体积小，适用于需要大量部署的场景。

3. RFID技术的应用实例3.1 物流和供应链管理•物流跟踪：RFID可以用于货物的追踪和物流过程的监控。

每个货物都可以配备RFID标签，通过RFID读写器可以实时监测货物的位置和状态。

•库存管理：利用RFID技术可以实现实时的库存管理，降低库存盘点的复杂度和错误率。

•供应链可视化：RFID技术可应用于供应链的各个环节，可以提高整个供应链的可见度和运作效率。

3.2 资产管理•固定资产管理：通过给固定资产配备RFID标签，实现对资产的追踪和管理。

可以快速准确地定位资产的位置，提高资产的利用效率。

•IT设备管理：RFID技术可用于IT设备的标识和管理，实现对设备的追踪，在设备遗失或损坏时能够快速定位和替换。

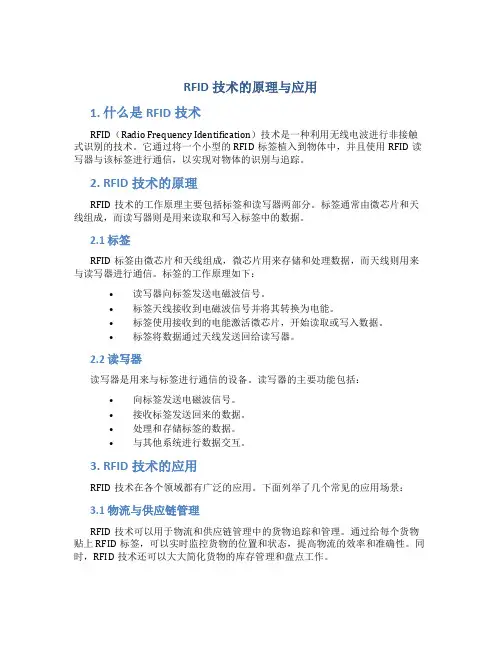

RFID技术的原理与应用1. 什么是RFID技术RFID（Radio Frequency Identification）技术是一种利用无线电波进行非接触式识别的技术。

它通过将一个小型的RFID标签植入到物体中，并且使用RFID读写器与该标签进行通信，以实现对物体的识别与追踪。

2. RFID技术的原理RFID技术的工作原理主要包括标签和读写器两部分。

标签通常由微芯片和天线组成，而读写器则是用来读取和写入标签中的数据。

2.1 标签RFID标签由微芯片和天线组成，微芯片用来存储和处理数据，而天线则用来与读写器进行通信。

标签的工作原理如下：•读写器向标签发送电磁波信号。

•标签天线接收到电磁波信号并将其转换为电能。

•标签使用接收到的电能激活微芯片，开始读取或写入数据。

•标签将数据通过天线发送回给读写器。

2.2 读写器读写器是用来与标签进行通信的设备。

读写器的主要功能包括：•向标签发送电磁波信号。

•接收标签发送回来的数据。

•处理和存储标签的数据。

•与其他系统进行数据交互。

3. RFID技术的应用RFID技术在各个领域都有广泛的应用。

下面列举了几个常见的应用场景：3.1 物流与供应链管理RFID技术可以用于物流和供应链管理中的货物追踪和管理。

通过给每个货物贴上RFID标签，可以实时监控货物的位置和状态，提高物流的效率和准确性。

同时，RFID技术还可以大大简化货物的库存管理和盘点工作。

3.2 资产管理RFID技术可以用于资产管理，如企业固定资产的管理和追踪。

通过给固定资产贴上RFID标签，可以实时监控资产的位置和状态，防止资产遗失和损坏，并优化资产的使用和维护。

3.3 零售业RFID技术在零售业中也有广泛的应用。

通过给商品贴上RFID标签，可以实现商品的库存管理和防盗。

商店可以通过RFID技术实时监控商品的库存量，并提供快速的结账服务，提高顾客的满意度。

3.4 交通运输RFID技术可以用于交通运输中的车辆管理和车辆通行费收费。

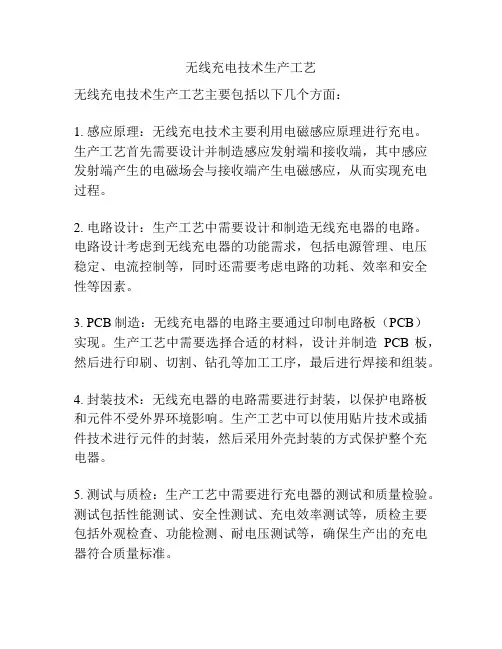

无线充电技术生产工艺
无线充电技术生产工艺主要包括以下几个方面：
1. 感应原理：无线充电技术主要利用电磁感应原理进行充电。

生产工艺首先需要设计并制造感应发射端和接收端，其中感应发射端产生的电磁场会与接收端产生电磁感应，从而实现充电过程。

2. 电路设计：生产工艺中需要设计和制造无线充电器的电路。

电路设计考虑到无线充电器的功能需求，包括电源管理、电压稳定、电流控制等，同时还需要考虑电路的功耗、效率和安全性等因素。

3. PCB制造：无线充电器的电路主要通过印制电路板（PCB）实现。

生产工艺中需要选择合适的材料，设计并制造PCB板，然后进行印刷、切割、钻孔等加工工序，最后进行焊接和组装。

4. 封装技术：无线充电器的电路需要进行封装，以保护电路板和元件不受外界环境影响。

生产工艺中可以使用贴片技术或插件技术进行元件的封装，然后采用外壳封装的方式保护整个充电器。

5. 测试与质检：生产工艺中需要进行充电器的测试和质量检验。

测试包括性能测试、安全性测试、充电效率测试等，质检主要包括外观检查、功能检测、耐电压测试等，确保生产出的充电器符合质量标准。

整个生产工艺需要对每个环节进行严格控制，确保生产出符合规定标准的无线充电器。

同时，还需要对产品进行市场测试和用户反馈，不断优化和改进生产工艺，提高产品的性能和质量。

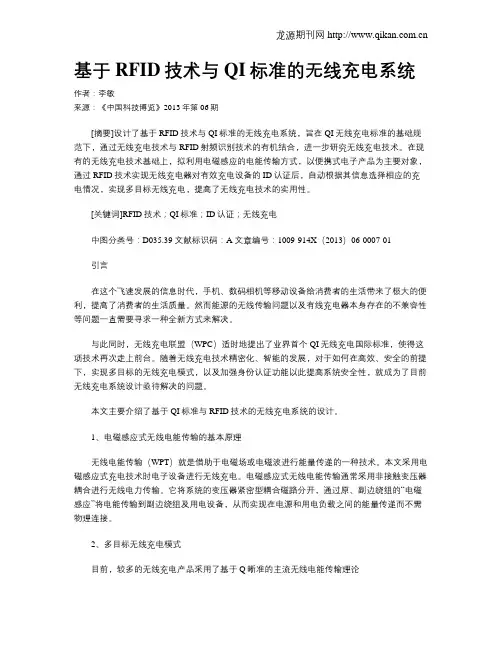

基于RFID技术与QI标准的无线充电系统作者：李敏来源：《中国科技博览》2013年第06期[摘要]设计了基于RFID技术与QI标准的无线充电系统，旨在QI无线充电标准的基础规范下，通过无线充电技术与RFID射频识别技术的有机结合，进一步研究无线充电技术。

在现有的无线充电技术基础上，拟利用电磁感应的电能传输方式，以便携式电子产品为主要对象，通过RFID技术实现无线充电器对有效充电设备的ID认证后，自动根据其信息选择相应的充电情况，实现多目标无线充电，提高了无线充电技术的实用性。

[关键词]RFID技术；QI标准；ID认证；无线充电中图分类号：D035.39 文献标识码：A 文章编号：1009-914X（2013）06-0007-01引言在这个飞速发展的信息时代，手机、数码相机等移动设备给消费者的生活带来了极大的便利，提高了消费者的生活质量。

然而能源的无线传输问题以及有线充电器本身存在的不兼容性等问题一直需要寻求一种全新方式来解决。

与此同时，无线充电联盟（WPC）适时地提出了业界首个QI无线充电国际标准，使得这项技术再次走上前台。

随着无线充电技术精密化、智能的发展，对于如何在高效、安全的前提下，实现多目标的无线充电模式，以及加强身份认证功能以此提高系统安全性，就成为了目前无线充电系统设计亟待解决的问题。

本文主要介绍了基于QI标准与RFID技术的无线充电系统的设计。

1、电磁感应式无线电能传输的基本原理无线电能传输（WPT）就是借助于电磁场或电磁波进行能量传递的一种技术。

本文采用电磁感应式充电技术时电子设备进行无线充电。

电磁感应式无线电能传输通常采用非接触变压器耦合进行无线电力传输。

它将系统的变压器紧密型耦合磁路分开，通过原、副边绕组的“电磁感应”将电能传输到副边绕组及用电设备，从而实现在电源和用电负载之间的能量传递而不需物理连接。

2、多目标无线充电模式目前，较多的无线充电产品采用了基于Q晰准的主流无线电能传输理论电磁感应式无线电能传输原理。

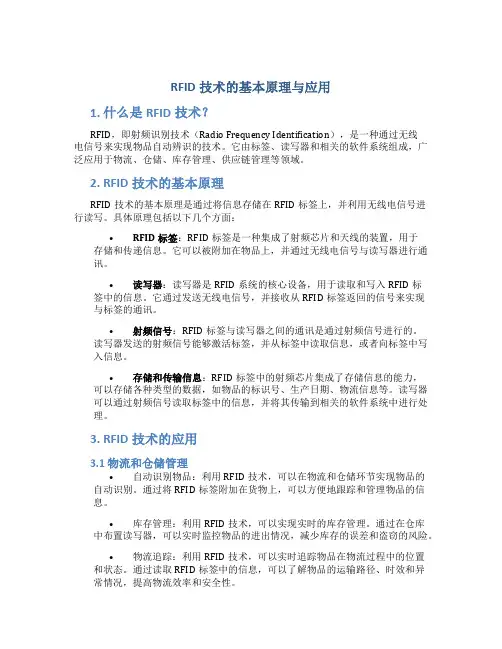

RFID技术的基本原理与应用1. 什么是RFID技术？RFID，即射频识别技术（Radio Frequency Identification），是一种通过无线电信号来实现物品自动辨识的技术。

它由标签、读写器和相关的软件系统组成，广泛应用于物流、仓储、库存管理、供应链管理等领域。

2. RFID技术的基本原理RFID技术的基本原理是通过将信息存储在RFID标签上，并利用无线电信号进行读写。

具体原理包括以下几个方面：•RFID标签：RFID标签是一种集成了射频芯片和天线的装置，用于存储和传递信息。

它可以被附加在物品上，并通过无线电信号与读写器进行通讯。

•读写器：读写器是RFID系统的核心设备，用于读取和写入RFID标签中的信息。

它通过发送无线电信号，并接收从RFID标签返回的信号来实现与标签的通讯。

•射频信号：RFID标签与读写器之间的通讯是通过射频信号进行的。

读写器发送的射频信号能够激活标签，并从标签中读取信息，或者向标签中写入信息。

•存储和传输信息：RFID标签中的射频芯片集成了存储信息的能力，可以存储各种类型的数据，如物品的标识号、生产日期、物流信息等。

读写器可以通过射频信号读取标签中的信息，并将其传输到相关的软件系统中进行处理。

3. RFID技术的应用3.1 物流和仓储管理•自动识别物品：利用RFID技术，可以在物流和仓储环节实现物品的自动识别。

通过将RFID标签附加在货物上，可以方便地跟踪和管理物品的信息。

•库存管理：利用RFID技术，可以实现实时的库存管理。

通过在仓库中布置读写器，可以实时监控物品的进出情况，减少库存的误差和盗窃的风险。

•物流追踪：利用RFID技术，可以实时追踪物品在物流过程中的位置和状态。

通过读取RFID标签中的信息，可以了解物品的运输路径、时效和异常情况，提高物流效率和安全性。

3.2 供应链管理•产品追溯：利用RFID技术，可以实现产品的追溯管理。

通过为产品标识号附加RFID标签，可以记录产品的生产过程、质量检验和分销情况，确保产品质量和安全性。

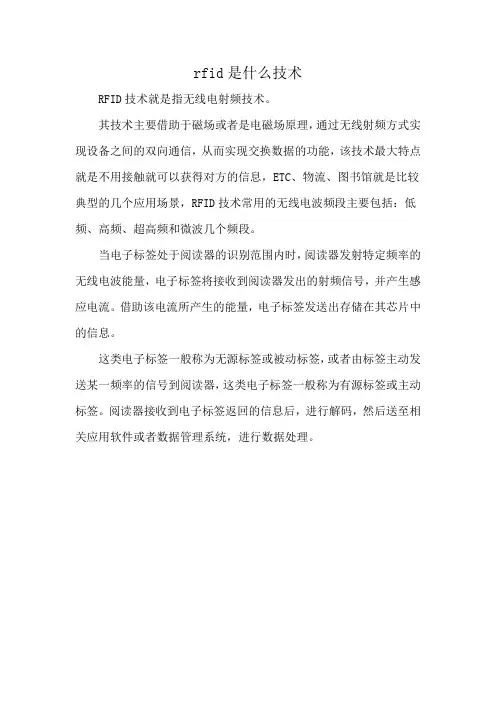

rfid是什么技术
RFID技术就是指无线电射频技术。

其技术主要借助于磁场或者是电磁场原理，通过无线射频方式实现设备之间的双向通信，从而实现交换数据的功能，该技术最大特点就是不用接触就可以获得对方的信息，ETC、物流、图书馆就是比较典型的几个应用场景，RFID技术常用的无线电波频段主要包括：低频、高频、超高频和微波几个频段。

当电子标签处于阅读器的识别范围内时，阅读器发射特定频率的无线电波能量，电子标签将接收到阅读器发出的射频信号，并产生感应电流。

借助该电流所产生的能量，电子标签发送出存储在其芯片中的信息。

这类电子标签一般称为无源标签或被动标签，或者由标签主动发送某一频率的信号到阅读器，这类电子标签一般称为有源标签或主动标签。

阅读器接收到电子标签返回的信息后，进行解码，然后送至相关应用软件或者数据管理系统，进行数据处理。

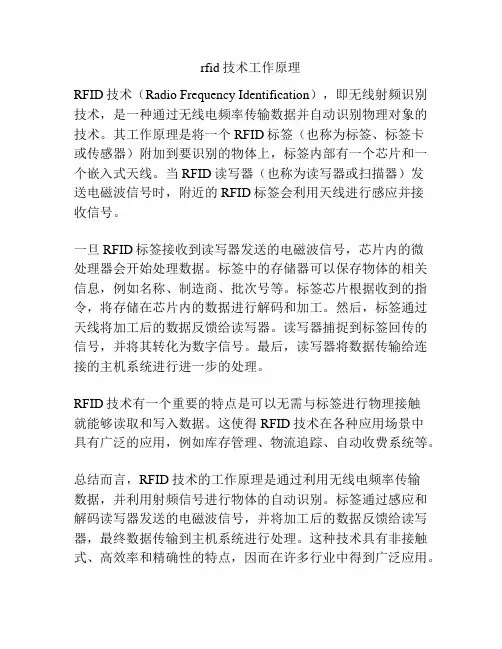

rfid技术工作原理
RFID技术（Radio Frequency Identification），即无线射频识别技术，是一种通过无线电频率传输数据并自动识别物理对象的技术。

其工作原理是将一个RFID标签（也称为标签、标签卡
或传感器）附加到要识别的物体上，标签内部有一个芯片和一个嵌入式天线。

当RFID读写器（也称为读写器或扫描器）发
送电磁波信号时，附近的RFID标签会利用天线进行感应并接
收信号。

一旦RFID标签接收到读写器发送的电磁波信号，芯片内的微
处理器会开始处理数据。

标签中的存储器可以保存物体的相关信息，例如名称、制造商、批次号等。

标签芯片根据收到的指令，将存储在芯片内的数据进行解码和加工。

然后，标签通过天线将加工后的数据反馈给读写器。

读写器捕捉到标签回传的信号，并将其转化为数字信号。

最后，读写器将数据传输给连接的主机系统进行进一步的处理。

RFID技术有一个重要的特点是可以无需与标签进行物理接触
就能够读取和写入数据。

这使得RFID技术在各种应用场景中
具有广泛的应用，例如库存管理、物流追踪、自动收费系统等。

总结而言，RFID技术的工作原理是通过利用无线电频率传输
数据，并利用射频信号进行物体的自动识别。

标签通过感应和解码读写器发送的电磁波信号，并将加工后的数据反馈给读写器，最终数据传输到主机系统进行处理。

这种技术具有非接触式、高效率和精确性的特点，因而在许多行业中得到广泛应用。

专利名称：一种带无线充电的有源RFID系统
专利类型：发明专利
发明人：陈春红,解明,吴文,朱文聪,付璇莉,兰航,林玉兰,陈佳豪
申请号：CN201910309652.6
申请日：20190417
公开号：CN110070165A
公开日：
20190730
专利内容由知识产权出版社提供
摘要：本发明公开了一种带无线充电的有源RFID系统，包括阅读器和有源标签；有源标签包括两种模式：睡眠模式和工作模式。

当有源标签处于睡眠模式时，开关切换到接收通路，此时唤醒接收机电路和能量收集电路同时工作，唤醒接收机电路检测自由空间中的唤醒信号能量，能量收集电路对空气中的游离电磁能量进行整流转化为直流量存储在纽扣电池中。

当唤醒电路端监测到经过调制信息的唤醒信号量时，有源标签改变工作状态，开关切换到工作模式，此时有源标签的射频IC发送射频数据信息给阅读器端进行数据信息传递。

本发明通过无线充电和低功耗设计有效延长有源标签的使用周期，系统整体结构简单、体积小、成本低，在复杂电磁环境下适应性好。

申请人：南京理工大学
地址：210094 江苏省南京市玄武区孝陵卫200号
国籍：CN
代理机构：南京理工大学专利中心
代理人：马鲁晋
更多信息请下载全文后查看。

专利名称：基于RFID的太阳能手机无线充电装置专利类型：实用新型专利
发明人：冯友宏,王婷,王菁华,陈浩
申请号：CN201620105378.2
申请日：20160129
公开号：CN205544544U
公开日：
20160831
专利内容由知识产权出版社提供
摘要：基于RFID的太阳能手机无线充电装置，包括连接手机端的无线手机充电模块和连接电源端的太阳能供电模块，所述的无线手机充电模块与所述的太阳能供电模块通过基于RFID射频识别的手机识别模块相连接；所述的基于RFID射频识别的手机识别模块主要包括应答器和阅读器，所述的应答器连接无线手机充电模块；所述的阅读器连接太阳能供电模块。

本实用新型不仅可以很好地解决手机的无线便携式充电，而且植入其中的太阳能充电系统可以确保用户在户外的完美供电，具有更低的成本、更强的通用性及更全面的环保性等特点。

申请人：安徽师范大学
地址：241000 安徽省芜湖市北京东路1号
国籍：CN
代理机构：北京元本知识产权代理事务所
代理人：范奇
更多信息请下载全文后查看。

基于RFID的无线充电技术【摘要】在传统的无线充电系统中，每种充电器只对应着一种终端设备，更换其它终端设备时充电效率明显下降，这样既浪费资源又增加成本。

本系统采用了基于射频识别的无线充电技术，该技术通过身份识别、硬件编码与软件解码的方法，有效的提高了无线充电效率。

其通用充电、成本低廉、低功耗、环境友好等特点可能会代替传统意义上的充电设备，具有一定的实际应用价值。

【关键词】无线充电器；射频识别；身份识别；效率1.引言在国外，无线传输技术的可行性早已被物理学家特斯拉证明。

然而该项技术真正在国外的应用始于20世纪80年代的医疗听觉修复系统，能量通过非接触式变压器进行传输。

经过长时间实验发现其工作稳定，使用安全，对生物组织没有任何副作用。

随着技术的不断成熟，无线充电技术也逐渐应用于无线传感器领域中。

在国内，香港城市大学许树源教授早在几年前就成功研制出“无线电池充电”[1]。

无线充电技术的发展时间虽短，但其却有着广泛的应用前景。

到目前为止，无线充电技术主要有三种标准：Qi标准、PMA标准（Power Matters Alliance）、A4WP标准（Alliance For Wireless Power）[2]，但他们的共同缺点是只针对某一类终端有较高的充电效率，而对于其它种类的充电终端，充电效率低、充电距离短。

本项目研究如何提高无线充电系统对不同终端的充电效率。

不同种类的终端充电效率受发射端振荡频率的影响很大。

因此，采用身份识别、参数自整定，硬件编码、软件解码的方式，通过实验论证，可有效提高不同终端的充电效率。

2.无线充电系统的硬件设计2.1 系统框图该系统主要由电源模块、频率调节模块、驱动模块、RFID读写模块、MCU 模块以及耦合线圈等部分组成。

电源模块为各个模块提供工作电能，频率调节模块根据MCU发出的数据对振荡信号的频率进行调节，驱动模块用于增加发送端耦合线圈的发送功率，RFID读写模块用于对标签的ID识别与参数读取（曼彻斯特编码），MCU模块对驱动模块、频率调节模块的控制以及对射频卡芯片的解码，接收端主要实现整流、滤波、DC-DC变换。
