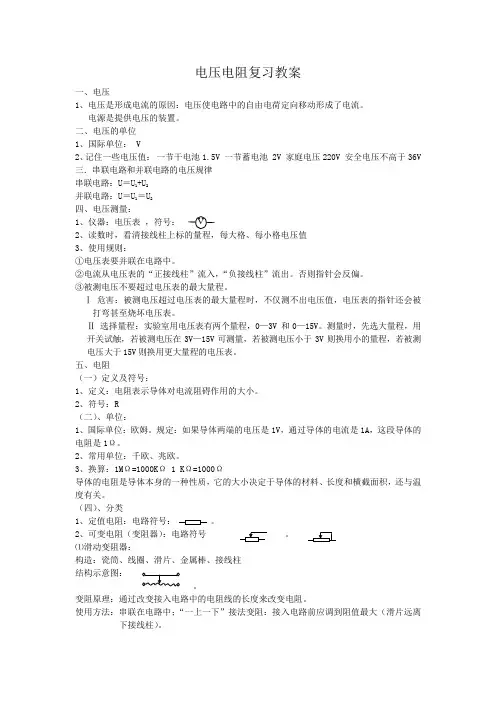

《电压电阻》复习教案
学习 目标 ：1、能连接简单的串并联电路。
2、会使用电压表。
3、知道电阻和变阻器，并能在实验中正确使用
重点 ：灵活运用电压 电阻解决电路中的相关问题。
难点：1、回顾复习本章知识点，并找出各知识点之间的联系 复 习 过 程：
一、知识 梳 理
1、电压：
① 电路中_______是电路中形成电流的原因；它是由_______提供的。 ②电路中形成持续电流的条件是______________和_____________。 ③在国际单位制中电压的单位是_____________。
④一些常见的电压值：一节干电池 ；一节蓄电池 ； 人体的安全电压 ；家庭照明电路的电压 。
2、电压表的使用方法：
①
②
③
④
3、串并联电路中的电压关系：
①串联电路中：
②并联电路中：
4、电阻：
①___________________ 叫做电阻； 电阻的单位是_______________。 ② 电阻是导体本身的一种性质，它的大小只跟导体本身的_______、_________、________和_________有关，而与其它因素无关。
4、滑动变阻器：①电路符号： ②结构： ③原理： ④铭牌： ⑤接线方法： ⑥使用注意： 二、典型 示 例
专题一、电路故障的分析
例1、如图所示，电源电压为6V ,当开关K 闭合后，
只有一只灯炮发光，且电压表的示数为6V ，产
生这一现象的原因可能是（ ）
A ．灯L1处短路
B ．灯L2处短路
C ．灯L1处断路
D ．灯L2处断路
专题二、电表的判断
例2、图中各元件连接均正确，甲.乙为两个电表
则甲为___________表，乙为_____________ 表。
专题三、电阻的性质
例3、关于导体的电阻,下面说法正确的是（ ）
A．加在导体两端的电压越大,导体的电阻越大
B．通过导体的电流为零,导体没有电阻
C．通过导体的电流越大,导体的电阻越小
D．电阻是导体本身的一种性质.
例4、将甲乙两段电阻线接在相同电压下，甲线中的电流小于乙线中的电流，不考虑温度的影响，下列判断中错误的是（）
A．若它们材料、粗细都相同，甲线长乙线短
B．若它们材料、长度都相同，甲线粗乙线细
C．若它们长度、粗细都相同，它们的材料一定不同
D．甲、乙两电阻线的材料、长短、粗细不可能完全相同
专题四、变阻器的使用
例5、如图滑动变阻器的作用是（）
A．同时控制L1和L2的电流大小
B．只控制L1的电流大小
C. 只控制L2的电流大小
例6.、如图所示的实物电路中，开关闭合后，滑片P向右移动的过程
中，电流表示数及灯泡亮度变化的情况是( )
A．电流表示数变大，灯泡变亮 B．电流表示数变大，灯泡变暗
C．电流表示数变小，灯泡变暗， D．电流表示数变小，灯泡变亮
