摄像机标定方法摄像机标定是计算机视觉领域的一项重要任务,主要目的是确定摄像机的内外参数,以便将图像中的像素坐标转换为世界坐标。
摄像机标定有多种方法可供选择,其中包括使用标定物体、使用棋盘格、使用角点等。
下面将详细介绍其中的几种方法。
第一种方法是使用标定物体进行摄像机标定。
该方法需要摄像机拍摄带有已知尺寸的标定物体,例如固定尺寸的棋盘格或标尺。
通过测量图像中标定物体的像素坐标和已知尺寸,可以计算出摄像机的内外参数。
这个过程通常涉及到图像坐标和世界坐标的转换,以及通过最小二乘法进行参数求解。
第二种方法是使用棋盘格进行摄像机标定。
这种方法是比较常用且简单的一种标定方法。
首先,在摄像机拍摄的图像中绘制一个棋盘格,然后使用摄像机内参数和外参数将棋盘格的世界坐标与图像坐标建立对应关系。
通过采集多幅图像并测量每幅图像中的棋盘格角点的像素坐标,可以得到摄像机的内外参数。
这个过程通常使用角点检测算法来自动检测图像中的棋盘格角点。
第三种方法是使用角点进行摄像机标定。
这种方法也是比较常用的一种标定方法。
和使用棋盘格类似,该方法也是通过摄像机内参数和外参数将角点的世界坐标与图像坐标建立对应关系。
角点通常是由几条直线的交点或者是物体的尖锐边缘。
通过采集多幅图像并测量每幅图像中的角点的像素坐标,可以得到摄像机的内外参数。
这个过程通常也使用角点检测算法来自动检测图像中的角点。
除了上述几种常用方法,还有其他一些比较新颖的摄像机标定方法。
例如,基于模板匹配的方法可以在不需要标定物体的情况下估计摄像机的内外参数。
这种方法需要摄像机拍摄多幅图像,并在每幅图像中定位模板。
通过比较模板在不同图像中的位置,可以估计摄像机的内外参数。
此外,还有基于结构光的方法和基于手眼标定原理的方法等。
总之,摄像机标定是计算机视觉领域的一项重要任务,有多种不同的方法可供选择。
使用标定物体、棋盘格、角点等进行摄像机标定是常见的方法。
这些方法可以通过采集多幅图像并测量像素坐标,计算摄像机的内外参数。

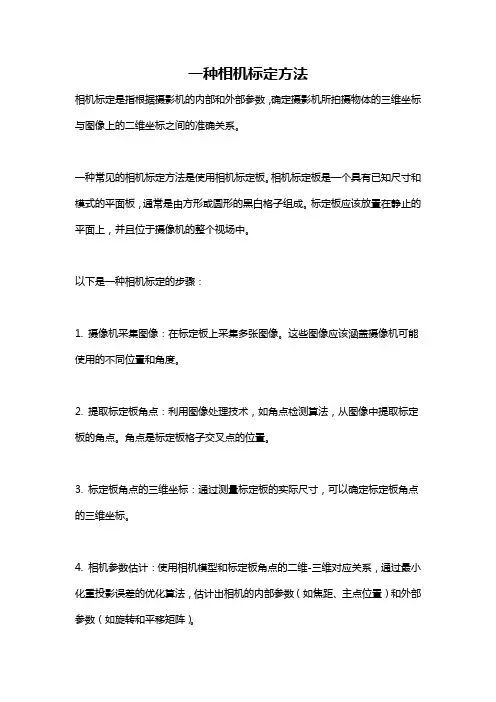

一种相机标定方法
相机标定是指根据摄影机的内部和外部参数,确定摄影机所拍摄物体的三维坐标与图像上的二维坐标之间的准确关系。
一种常见的相机标定方法是使用相机标定板。
相机标定板是一个具有已知尺寸和模式的平面板,通常是由方形或圆形的黑白格子组成。
标定板应该放置在静止的平面上,并且位于摄像机的整个视场中。
以下是一种相机标定的步骤:
1. 摄像机采集图像:在标定板上采集多张图像。
这些图像应该涵盖摄像机可能使用的不同位置和角度。
2. 提取标定板角点:利用图像处理技术,如角点检测算法,从图像中提取标定板的角点。
角点是标定板格子交叉点的位置。
3. 标定板角点的三维坐标:通过测量标定板的实际尺寸,可以确定标定板角点的三维坐标。
4. 相机参数估计:使用相机模型和标定板角点的二维-三维对应关系,通过最小化重投影误差的优化算法,估计出相机的内部参数(如焦距、主点位置)和外部参数(如旋转和平移矩阵)。
5. 校正和验证:根据估计出的相机参数,对标定板图像进行校正,使得图像中的物体位置和标定板上的物体位置能够精确对应。
通过检查校正结果的准确性和稳定性,可以验证相机标定的质量。
相机标定方法可以根据具体的应用和需求进行调整和改进,但以上步骤是一个基本的相机标定流程。

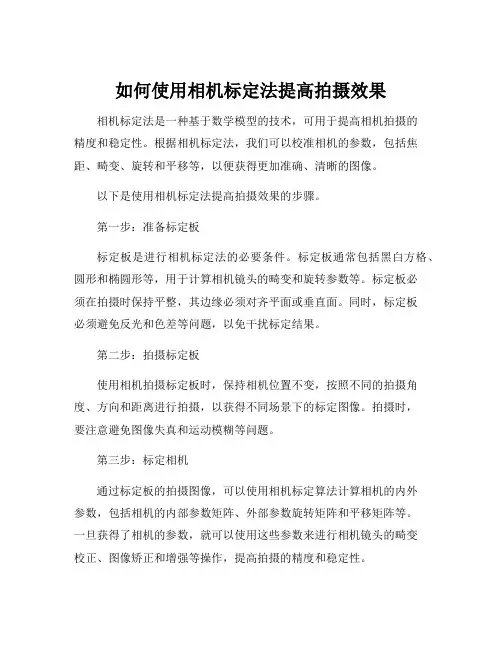

如何使用相机标定法提高拍摄效果相机标定法是一种基于数学模型的技术,可用于提高相机拍摄的
精度和稳定性。
根据相机标定法,我们可以校准相机的参数,包括焦距、畸变、旋转和平移等,以便获得更加准确、清晰的图像。
以下是使用相机标定法提高拍摄效果的步骤。
第一步:准备标定板
标定板是进行相机标定法的必要条件。
标定板通常包括黑白方格、圆形和椭圆形等,用于计算相机镜头的畸变和旋转参数等。
标定板必
须在拍摄时保持平整,其边缘必须对齐平面或垂直面。
同时,标定板
必须避免反光和色差等问题,以免干扰标定结果。
第二步:拍摄标定板
使用相机拍摄标定板时,保持相机位置不变,按照不同的拍摄角度、方向和距离进行拍摄,以获得不同场景下的标定图像。
拍摄时,
要注意避免图像失真和运动模糊等问题。
第三步:标定相机
通过标定板的拍摄图像,可以使用相机标定算法计算相机的内外
参数,包括相机的内部参数矩阵、外部参数旋转矩阵和平移矩阵等。
一旦获得了相机的参数,就可以使用这些参数来进行相机镜头的畸变
校正、图像矫正和增强等操作,提高拍摄的精度和稳定性。
第四步:应用标定参数
一旦获得了相机的标定参数,可以将其应用于实际拍摄中。
在拍摄时,将相机的参数设置为标定参数即可。
使用标定参数拍摄得到的图像将具有更高的准确性、清晰度和稳定性,更加符合实际场景。
总之,相机标定法是一种非常有用的相机技术,可以优化相机拍摄的质量和效果,特别适用于需要高精度、高稳定度的应用领域。
如果您想要提高相机拍摄的精度和稳定性,相机标定法是您需要了解和掌握的知识。
机器视觉相机标定方法步骤机器视觉相机标定是重要的预处理步骤,它用于提高图像测量、识别和检测精度。
在机器视觉领域,相机标定是从图像到物理世界的一项基本任务。
标定过程是毫不费力的,只要知道相机投影模型并获取一些已知几何性质的点或线段。
步骤1:准备标定板准备一张大小充足的标定板,标定板应具有一定的反射性,以便相机能够稳定地检测到其中存在的点或线段。
通常选用黑白相间、白底黑字的棋盘格标定板,其具有很好的具有吸光性,能发出均匀的反光,因此很方便相机稳定地读取和处理。
另外还要注意选择平整度较高的标定板,在标定过程中尽量避免板面扭曲或弯曲。
步骤2:激活标定相机必须激活并启用要标定的相机,确保相机已连接到电脑或其他控制终端,检查相机内存卡或其他存储设备中存有适当的驱动程序和软件。
步骤3:安装标定板将标定板置于相机前面的一个适当的距离上。
位于标定板正中央的一个点通常被放置在相机可以看到的位置。
如果所拍摄的距离很长,建议多加一些标定点以增加标定的准确性。
步骤4:捕捉标定图像启动相机后,一般可以直接从相机的LCD屏幕上拍摄标定图像。
然而,更普遍的是使用特定的标定软件,例如常用MATLAB和OpenCV等。
在采集标定图像时尽可能地均匀分布标定点,同时要保持与拍摄的准确度。
步骤5:进行标定标定其实是线性非凸优化的一个问题,即利用已知的标定板物理点及其进入相机后在图像中的对应点坐标,自动计算相机的内部参数(包括焦距、校正点、畸变等)和外部参数(包括平移旋转)。
步骤6:评估标定结果在完成相机标定后,需要对其结果进行评估。
标定结果将表明相机的几何、畸变、退化或内部参数是否还需要调整或重新标定。

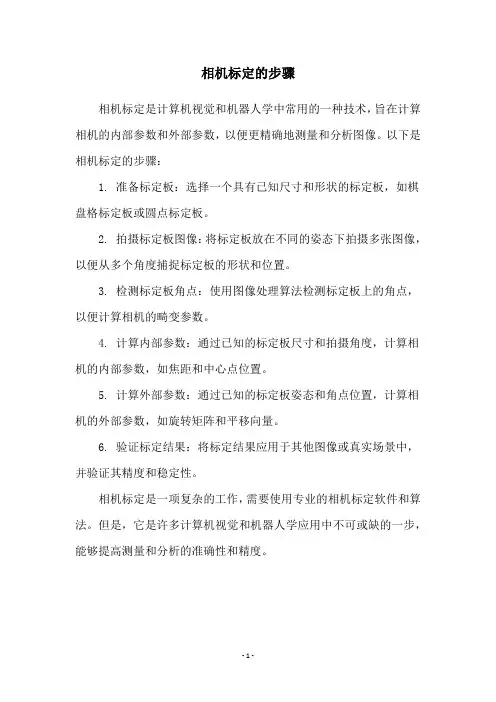

相机标定的步骤
相机标定是计算机视觉和机器人学中常用的一种技术,旨在计算相机的内部参数和外部参数,以便更精确地测量和分析图像。
以下是相机标定的步骤:
1. 准备标定板:选择一个具有已知尺寸和形状的标定板,如棋盘格标定板或圆点标定板。
2. 拍摄标定板图像:将标定板放在不同的姿态下拍摄多张图像,以便从多个角度捕捉标定板的形状和位置。
3. 检测标定板角点:使用图像处理算法检测标定板上的角点,以便计算相机的畸变参数。
4. 计算内部参数:通过已知的标定板尺寸和拍摄角度,计算相机的内部参数,如焦距和中心点位置。
5. 计算外部参数:通过已知的标定板姿态和角点位置,计算相机的外部参数,如旋转矩阵和平移向量。
6. 验证标定结果:将标定结果应用于其他图像或真实场景中,并验证其精度和稳定性。
相机标定是一项复杂的工作,需要使用专业的相机标定软件和算法。
但是,它是许多计算机视觉和机器人学应用中不可或缺的一步,能够提高测量和分析的准确性和精度。
- 1 -。

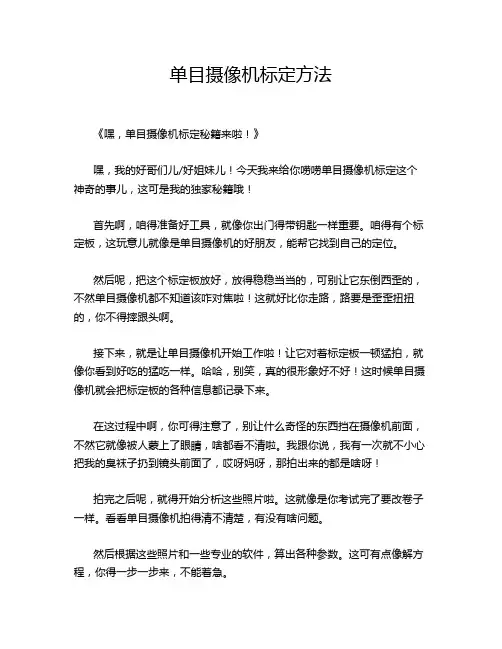

单目摄像机标定方法《嘿,单目摄像机标定秘籍来啦!》嘿,我的好哥们儿/好姐妹儿!今天我来给你唠唠单目摄像机标定这个神奇的事儿,这可是我的独家秘籍哦!首先啊,咱得准备好工具,就像你出门得带钥匙一样重要。
咱得有个标定板,这玩意儿就像是单目摄像机的好朋友,能帮它找到自己的定位。
然后呢,把这个标定板放好,放得稳稳当当的,可别让它东倒西歪的,不然单目摄像机都不知道该咋对焦啦!这就好比你走路,路要是歪歪扭扭的,你不得摔跟头啊。
接下来,就是让单目摄像机开始工作啦!让它对着标定板一顿猛拍,就像你看到好吃的猛吃一样。
哈哈,别笑,真的很形象好不好!这时候单目摄像机就会把标定板的各种信息都记录下来。
在这过程中啊,你可得注意了,别让什么奇怪的东西挡在摄像机前面,不然它就像被人蒙上了眼睛,啥都看不清啦。
我跟你说,我有一次就不小心把我的臭袜子扔到镜头前面了,哎呀妈呀,那拍出来的都是啥呀!拍完之后呢,就得开始分析这些照片啦。
这就像是你考试完了要改卷子一样。
看看单目摄像机拍得清不清楚,有没有啥问题。
然后根据这些照片和一些专业的软件,算出各种参数。
这可有点像解方程,你得一步一步来,不能着急。
这时候你可能会问啦,“哎呀,这么多参数,我咋记得住啊?”嘿嘿,别担心,你就把它们想象成你喜欢的明星的电话号码,肯定能记住!哈哈,开个玩笑啦。
算完参数之后,可别以为就大功告成了哦!还得检验一下呢。
就像你做好了一道菜,得尝尝味道对不对。
如果检验没问题,那恭喜你,你成功掌握了单目摄像机标定的方法啦!要是有问题,别着急,咱再重新来一遍,就当是复习了。
总之呢,单目摄像机标定就是这么个事儿,听起来好像很复杂,其实只要你按照我说的步骤一步一步来,肯定能学会。
就像走路一样,一步一步走稳了,就能走到目的地。
好啦,我的好哥们儿/好姐妹儿,赶紧去试试吧!祝你成功哦!。
摄像机标定方法及原理摄像机内参数标定方法及原理:1.赋参法:a.使用透镜测量摄像机的焦距,根据透镜公式可求解出摄像机的内参数,如焦距、主点坐标等。
b.使用标准栅格或尺子等物体在距离摄像机一定位置处摆放,通过测量图像上物体的特征点的像素坐标和实际物体的尺寸,对内参数进行估计。
2.视差法:a.使用双目立体视觉系统,通过数学推导得到根据视差计算焦距和主点坐标的公式,从而标定摄像机的内参数。
b.具体操作时,将一张标定板放在双目系统的不同位置处,通过左右摄像机拍摄到的标定板图像,计算出两个图像的视差,进而估计出焦距和主点的坐标。
摄像机外参数标定方法及原理:1.立体视觉法:a.使用双目立体视觉系统,通过测量双目在空间中的位置关系,从而确定摄像机的外参数(即相对于参考坐标系的位置和姿态)。
b.一般情况下,通过观察物体在空间中的三维坐标和其在两个图像上的对应点的像素坐标,可以计算出外参数。
2.惯性传感器法:a.使用惯性传感器等设备,通过测量摄像机在三维空间中的加速度和角速度等信息,可以估计出摄像机的运动轨迹和姿态。
b.参考标定板等物体,在摄像机的运动过程中进行拍摄,根据拍摄到的图像和传感器测量的信息,计算出摄像机的外参数。
摄像机校正方法及原理:1.畸变校正法:a.摄像机的透镜会引入径向畸变和切向畸变,通过收集一组由标定板拍摄得到的图像,并对图像进行处理,去除畸变。
b.基于非线性最小二乘法,对摄像机内参数和畸变系数进行优化,得到校正后的摄像机参数。
2.摄像机自标定法:a.在摄像机运动过程中,摄像机捕捉到的图像中存在物体之间的三维关系,可以通过计算这些三维关系得到摄像机的内外参数。
b.根据三维重建的准确性和稳定性的要求,通过最小二乘法等算法,对摄像机内外参数进行优化。
摄像机标定的原理主要是通过数学模型和图像处理算法对摄像机的成像过程进行建模和估计。
通过收集一系列由标定板或其他具有已知形状和尺寸的物体拍摄得到的图像,分析图像上的特征点和相应的三维物体的几何关系,可以获得摄像机的内外参数。
visionmaster标定流程(实用版)目录1.引言2.标定流程概述3.标定流程具体步骤4.总结正文【引言】在计算机视觉领域,VisionMaster 是一款功能强大的视觉软件,广泛应用于工业检测、机器人导航、智能监控等领域。
为了使 VisionMaster 能够准确识别和处理图像,需要对其进行标定。
本文将介绍 VisionMaster 的标定流程。
【标定流程概述】VisionMaster 的标定流程主要包括以下几个步骤:1.准备标定板:首先需要准备一个用于标定的板子,通常是黑白相间的正方形图案。
2.拍摄标定板照片:使用相机拍摄标定板上的照片,要求照片清晰、光线均匀。
3.导入照片:将拍摄的照片导入 VisionMaster 软件中。
4.设置标定参数:根据照片和实际需求设置标定参数,包括相机内参、相机外参、畸变系数等。
5.进行标定:利用设置好的参数对图像进行标定,得到相机的成像模型。
6.保存标定结果:将标定结果保存到 VisionMaster 软件中,以便后续使用。
【标定流程具体步骤】1.准备标定板:标定板通常是黑白相间的正方形图案,用于帮助VisionMaster 获取准确的相机参数。
标定板的尺寸和黑白相间的正方形图案的大小可以根据实际需求进行选择。
2.拍摄标定板照片:使用相机拍摄标定板上的照片,要求照片清晰、光线均匀,以确保后续标定结果的准确性。
3.导入照片:将拍摄的照片导入 VisionMaster 软件中,可以在软件中打开照片文件或者直接从相机导入照片。
4.设置标定参数:在 VisionMaster 软件中设置标定参数,包括相机内参、相机外参、畸变系数等。
相机内参是指相机自身的参数,如焦距、光心坐标等;相机外参是指相机在空间中的位置和姿态,如旋转矩阵和平移矩阵;畸变系数是指镜头对图像的影响,如径向畸变和切向畸变等。
5.进行标定:利用设置好的参数对图像进行标定,得到相机的成像模型。
这一步通常由 VisionMaster 软件自动完成,用户只需等待结果即可。

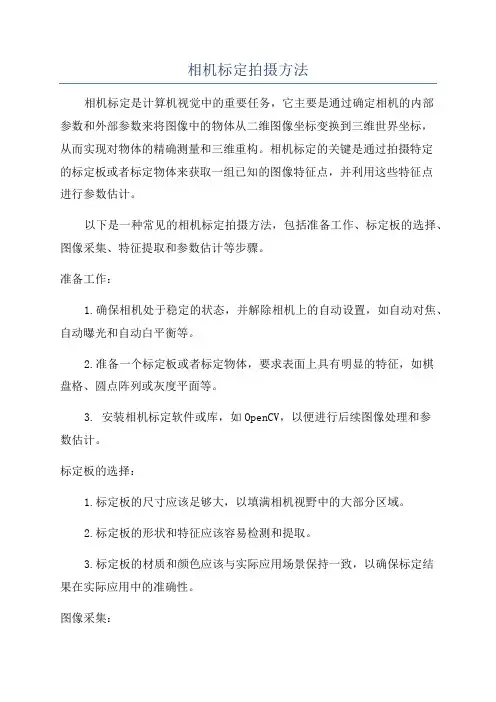

相机标定拍摄方法相机标定是计算机视觉中的重要任务,它主要是通过确定相机的内部参数和外部参数来将图像中的物体从二维图像坐标变换到三维世界坐标,从而实现对物体的精确测量和三维重构。
相机标定的关键是通过拍摄特定的标定板或者标定物体来获取一组已知的图像特征点,并利用这些特征点进行参数估计。
以下是一种常见的相机标定拍摄方法,包括准备工作、标定板的选择、图像采集、特征提取和参数估计等步骤。
准备工作:1.确保相机处于稳定的状态,并解除相机上的自动设置,如自动对焦、自动曝光和自动白平衡等。
2.准备一个标定板或者标定物体,要求表面上具有明显的特征,如棋盘格、圆点阵列或灰度平面等。
3. 安装相机标定软件或库,如OpenCV,以便进行后续图像处理和参数估计。
标定板的选择:1.标定板的尺寸应该足够大,以填满相机视野中的大部分区域。
2.标定板的形状和特征应该容易检测和提取。
3.标定板的材质和颜色应该与实际应用场景保持一致,以确保标定结果在实际应用中的准确性。
图像采集:1.将标定板放置在相机视野内,确保标定板平面与相机成像平面平行。
2.对相机进行适当的调整,以使标定板的特征点在图像中呈现出良好的分辨率和对比度。
3.拍摄一系列包含标定板的图像,尽量覆盖不同的角度、距离和姿态。
特征提取:1.对于棋盘格标定板,利用图像处理算法提取棋盘格角点,得到图像中的特征点坐标。
2.对于其他类型的标定板,如圆点阵列或灰度平面,同样利用图像处理算法提取特征点坐标。
参数估计:1.利用提取到的图像特征点坐标和已知的标定板或物体的实际尺寸,进行相机内部参数的估计,如焦距、畸变系数和主点偏移等。
2.利用估计的相机内部参数和图像特征点坐标,进行相机的外部参数估计,如相机位置和姿态。
相机标定的最终目标是得到精确的相机内外参数,以便在应用中实现准确的物体测量和三维重构。
标定结果可以用于矫正图像畸变、进行物体测量和姿态估计等任务。
需要注意的是,相机标定过程中的数据采集和图像处理需要一定的专业知识和经验。
海康vm 标定例程
海康威视(HIKVISION)是一家中国的视频监控产品及解决方案供应商。
标定通常是指对摄像头、传感器等设备的参数进行校准和修正,以确保其准确性。
对于海康威视的VM(可能是指视频监控)产品,标定例程可能会涉及以下步骤:
1. 准备标定板:选择一个标定板,通常是一个具有已知几何尺寸和特征的板子,如棋盘格。
2. 安装标定板:将标定板放置在所需标定的摄像头视野内,并确保标定板能够被清晰地捕捉到。
3. 采集标定图像:使用海康威视的VM产品捕获多个不同角度和位置的标定图像,确保标定板在各个图像中都能够完整地呈现。
4. 提取特征点:使用图像处理技术,从标定图像中提取出标定板的特征点。
这些特征点将在后续的标定过程中起到关键作用。
5. 计算相机参数:根据提取的特征点,使用海康威视的VM产品的算法计算相机的内部参数(如焦距、主点坐标等)和外部参数(如旋转矩阵和平移向量等)。
6. 验证标定结果:通过比较计算出的相机参数与实际值,验证标定结果的准确性。
如果误差较大,可能需要重新进行标定。
7. 应用标定结果:将标定结果应用于VM产品的实际使用中,以确保摄像头捕获的图像准确无误。
需要注意的是,以上步骤仅为海康威视VM产品标定的一般流程,具体操作可能会因产品型号、应用场景等因素而有所不同。
建议参考海康威视提供的官方文档或联系技术支持以获取针对特定产品的详细标定指南。
相机标定流程相机标定是指通过对相机进行一系列的参数测量和计算,来确定相机的内部参数和外部参数,以便于在后续的图像处理和计算机视觉应用中,能够更加准确地进行图像重建、三维重建、目标跟踪等操作。
相机标定流程是相机标定的具体实现过程,下面将详细介绍相机标定流程的步骤和注意事项。
1. 准备标定板标定板是相机标定的重要工具,它通常是一个黑白相间的棋盘格,可以通过对标定板上的棋盘格进行测量和计算,来确定相机的内部参数和外部参数。
在准备标定板时,需要注意标定板的大小、棋盘格的大小和数量等因素,以便于在后续的标定过程中能够获得更加准确的结果。
2. 拍摄标定板在进行相机标定之前,需要先拍摄标定板。
在拍摄标定板时,需要注意相机的位置、角度和距离等因素,以便于获得更加准确的标定结果。
同时,还需要注意拍摄标定板的光照条件和环境因素,以避免对标定结果产生影响。
3. 提取标定板角点在拍摄标定板后,需要对标定板进行角点提取。
角点是标定板上的黑白交界处,通过对角点进行提取和计算,可以确定相机的内部参数和外部参数。
在进行角点提取时,需要使用特定的算法和工具,以便于获得更加准确的角点坐标。
4. 计算相机内部参数在获得标定板角点坐标后,需要通过一系列的计算和优化,来确定相机的内部参数。
相机的内部参数包括焦距、主点坐标、畸变系数等因素,这些参数对于后续的图像处理和计算机视觉应用非常重要。
5. 计算相机外部参数在确定相机的内部参数后,还需要通过一系列的计算和优化,来确定相机的外部参数。
相机的外部参数包括相机的位置、姿态和方向等因素,这些参数对于后续的图像重建、三维重建和目标跟踪等操作非常重要。
相机标定流程是相机标定的重要实现过程,通过对相机进行一系列的参数测量和计算,可以确定相机的内部参数和外部参数,以便于在后续的图像处理和计算机视觉应用中,能够更加准确地进行图像重建、三维重建、目标跟踪等操作。
在进行相机标定时,需要注意标定板的准备、拍摄和角点提取等步骤,以获得更加准确的标定结果。
使用halcon相机标定初始值确定富士伺服富士伺服初始参数是0.0195,注意halcon里单位是m k是畸变系数,可以初始为0 sx和sy是相邻像元的水平和垂直距离,1/4"可以查得分别宽和高尺寸是3.2和2.4mm,用320×240去除,得到sx和sy分别是0.01mm,那么应该初始为sx=1.0e-005和sy=1.0e-005,Cx和Cy分别是图像中心点行和列坐标,可以初始化为160和120,最后两个参数是ImageWidth和ImageHeight直接就用320和240。
Halcon 摄像机标定流程摄像机分两种,一种是面扫描摄像机(Area Scan Camera),一种是线扫描摄像机(Line Scan Camera)。
准确来说,叫摄像机系统比较正确。
所谓的面扫描摄像系统是指可以通过单纯曝光取得面积影像,而线扫描摄像机,必须利用运动速度才能取得影像。
两种不同的摄像系统由于成像的过程有区别,所以标定的过程也有区别,这里仅讨论面扫描摄像系统。
流程如下:1、初始摄像机参数:startCamPar:=[f,k,Sx,Sy,Cx,Cy,NumCol,NumRow]f 焦距k 初始为0.0Sx 两个相邻像素点的水平距离Sy 两个相邻像素点的垂直距离Cx、Cy 图像中心点的位置NumCol NumRow图像长和宽2、caltab_points读取标定板描述文件里面描述的点到X[],Y[],z[],描述文件由gen_caltab生成。
3、fin_caltab找到标定板的位置4、find_marks_and_pose 输出标定点的位置和外参startpose5、camera_calibration输出内参和所有外部参数到第五步时,工作已经完成了一半,计算出各个参数后可以用map_image来还原形变的图像或者用坐标转换参数将坐标转换到世界坐标中。
两个相机之间的标定
相机标定是指确定相机内外参数的过程。
相机的内参数包括焦距、主点、相机畸变等,外参数包括相机的位置和朝向。
在进行相机标定之前,首先需要准备一个标定板,该标定板上有已知世界坐标的特征点,可以是一个二维平面图案。
标定的步骤如下:
1. 摆放标定板:将标定板放置在摄像机观察范围内的不同位置和角度,确保标定板上的特征点被摄像机观测到。
2. 检测特征点:使用相机采集图像,并使用计算机视觉算法检测标定板上的特征点。
3. 提取特征点:对于每个图像中检测到的特征点,将其与对应的已知世界坐标关联起来。
4. 求解相机内外参数:使用标定板上的已知世界坐标和对应的图像坐标,通过相机标定算法求解相机的内外参数。
5. 验证标定结果:使用求解得到的相机内外参数重投影标定板上的特征点,并与实际图像中检测到的特征点进行比较,评估标定结果的准确性。
通过以上步骤,可以完成两个相机之间的标定,即求解两个相机的内外参数,用来进行后续的双目视觉任务,例如深度估计、立体匹配等。
相机标定技巧相机标定是计算机视觉中的一个重要步骤,它是指通过对相机的内部参数和外部参数进行估计,从而使得计算机能够更准确地理解和分析图像。
相机标定技巧是实现这一过程的关键,本文将介绍几种常用的相机标定技巧。
一、棋盘格标定法棋盘格标定法是最常用的相机标定方法之一。
它通过在棋盘格上精确的标记角点,并利用相机拍摄得到的图像中的角点位置信息,来估计相机的内部参数和外部参数。
具体步骤如下:1. 准备一个具有已知尺寸的棋盘格,如8x6的方格。
2. 在相机和棋盘格之间保持适当的距离,以便能够拍摄到整个棋盘格。
3. 使用相机拍摄多张包含棋盘格的图像,尽量覆盖不同的角度和姿态。
4. 对每张图像进行角点检测,找到棋盘格的角点位置。
5. 根据棋盘格的已知尺寸和图像中的角点位置,使用标定算法计算相机的内部参数和外部参数。
二、球体标定法球体标定法是利用多个球体的已知三维坐标和图像中的对应点,来估计相机的内部参数和外部参数。
它的优点是对场景的要求较低,只需要在拍摄图像中有几个球体就可以进行标定。
具体步骤如下:1. 在场景中放置多个已知尺寸的球体,并记录它们的三维坐标。
2. 使用相机拍摄多张包含球体的图像,尽量覆盖不同的角度和姿态。
3. 对每张图像进行球体检测,找到球体的图像坐标。
4. 根据球体的已知三维坐标和图像中的坐标,使用标定算法计算相机的内部参数和外部参数。
三、直线标定法直线标定法是利用多个已知世界坐标系中的直线和图像中的对应直线,来估计相机的内部参数和外部参数。
它适用于场景中存在大量直线的情况,如建筑物、室内环境等。
具体步骤如下:1. 在场景中选择多条已知世界坐标系中的直线,并记录它们的三维坐标。
2. 使用相机拍摄多张包含直线的图像,尽量覆盖不同的角度和姿态。
3. 对每张图像进行直线检测,找到图像中的直线。
4. 根据已知的世界坐标系中的直线和图像中的直线,使用标定算法计算相机的内部参数和外部参数。
四、靶标标定法靶标标定法是一种基于图像中具有特定几何形状的靶标的相机标定方法。
双目摄像头标定方法摄像头标定是计算机视觉领域中的重要步骤,它用于确定摄像头的内外参数,以便将图像坐标转换为世界坐标。
双目摄像头标定是指对双目摄像头进行内外参数的标定,以实现双目立体视觉的应用。
本文将介绍一种常用的双目摄像头标定方法。
1. 准备工作在进行双目摄像头标定之前,需要准备一些必要的工具和设备。
首先,你需要一对双目摄像头,确保两个摄像头之间的距离固定不变。
其次,你需要一个标定板,可以是黑白棋盘格或者其他图案。
最后,你需要一台计算机和相应的图像处理软件。
2. 标定板的选择标定板是进行双目摄像头标定的关键,不同的标定板对标定结果有一定的影响。
常见的选择是黑白棋盘格,因为其具有明显的边缘和角点,便于提取和匹配。
标定板的大小应该适中,既能够容纳足够的角点,又能够放置在摄像头视野范围内。
3. 角点提取将标定板放置在摄像头的视野范围内,保持标定板平整且不发生形变。
通过摄像头采集一系列图像,然后使用图像处理软件提取标定板上的角点。
角点提取的目的是为了后续的角点匹配和计算。
4. 角点匹配将左右两个摄像头采集到的图像进行角点匹配,找出对应的角点对。
这可以通过计算角点之间的距离和角度来实现。
由于双目摄像头具有一定的视差,因此在角点匹配时需要考虑到视差的影响。
5. 内参数标定内参数标定是指确定摄像头的焦距、主点和畸变参数。
通过采集一系列的图像,可以使用相机标定的方法来计算这些参数。
其中,最常用的方法是张正友标定法。
该方法利用了标定板上的角点信息,通过最小二乘法求解摄像头的内参数。
6. 外参数标定外参数标定是指确定摄像头的位置和姿态参数。
通过采集一系列的图像,可以使用立体视觉的方法来计算这些参数。
其中,最常用的方法是立体标定法。
该方法通过匹配左右摄像头的特征点,计算摄像头之间的位移和旋转关系,从而得到摄像头的外参数。
7. 标定结果评估在完成双目摄像头的标定之后,需要对标定结果进行评估。
评估的方法可以是重投影误差,即将世界坐标转换为图像坐标并与标定结果进行比较。
相机标定的方法
相机标定的方法
相机标定的方法
相机标定是一种将相机的内部和外部参数测量并计算,以便在图像中提供真实世界大小和形状的技术。
以下是一种相机标定的方法:
1. 准备标定板:使用大小适当的标定板,将其放置在平坦的墙面上。
2. 拍摄标定板:使用相机拍摄标定板,确保标定板能够完全显示在图像中。
3. 提取角点:使用一个角点检测器,从图像中提取标定板的角点。
4. 计算内部参数:通过一些数学计算方法,计算相机的内部参数,如焦距和图像中心点。
5. 计算外部参数:通过角点的位置和相机的内部参数,计算相机的外部参数,如旋转和平移矩阵。
6. 验证标定:使用标定后的相机,拍摄其他物体的图像并测量它们的大小,验证标定的准确性。
相机标定是许多计算机视觉应用的重要步骤,如三维重建和目标跟踪。
理解和掌握相机标定的方法对于计算机视觉从业者和研究人员来说至关重要。
- 1 -。
kinect openni 标定
Kinect OpenNI标定包括以下步骤:
启动OpenNI驱动包,同时开启Kinect的RGB和深度图像流。
在camera_calibration功能包中运行cameracalibrator.py文件来启动相机标定程序,输入RGB图像话题、相机话题、棋盘格大小和每个方格尺寸大小。
为了更准确的完成标定,需要将棋盘格分别在现场内完成上下前后移动和倾斜棋盘格。
在移动过程中,可以看到标定窗口右侧的三条杠的长度在增加,当标定按钮CALIBRATE变亮,就代表已经采集到了足够的数据。
点击CALIBRATE按钮后标定程序开始自动计算摄像头的标定参数,这个过程需要等待一段时间。
点击界面中的SAVE按钮,标定参数会被保存到默认的文件夹下。
点击COMMIT按钮,提交数据并退出程序。
在默认文件夹中就可以看到标定结果的压缩文件calibrationdata.gz,解压后就可找到ost.yaml文件。
注意事项:
标定所用的棋盘要尽量大,至少要有A3纸的大小。
棋盘平面与摄像头像平面之间的夹角不要太大,控制在45度以下。
棋盘的姿势与位置尽可能多样化,但相互平行的棋盘对结果没有贡献。
用于标定的图片要多于10张。
注意设置好摄像头的分辨率,长宽比最好和深度图的相同,比如1280x960(4:3)。
请遵循上述步骤进行标定,并在标定过程中注意以上事项,以确保标定结果的准确性。
摄像机参数标定步骤1、系统需求该工具箱可以在Window、Linu某和Uni某系统下的Matlab5.某,Matlab6.某andMatlab7.某版本下使用,而且不需要任何特定的Matlab工具箱(例如:不需要最优化工具箱)。
注意:我最近收到了在Matlab2007b平台下关于GUI相关的bug报告。
当修复工作完成时我会将其上传。
请将你在使用过程中遇到的问题通知给我以帮助维护这个工具箱。
请在邮件里写清楚bug的类型,并复制完整的错误信息。
谢谢!!2、开始◆将解压出的所有文件(.m文件)放入一个文件夹中(默认的文件夹名称是TOOLBO某_calib)。
◆运行Matlab,并将TOOLBO某_calib文件夹添加到matlabpath环境中。
该步骤可以让你在任何地方调用matlab工具箱里的任何函数。
在Window系统下,该操作可以方便的通过path编辑菜单进行。
在Linu某和Uni某系统下,你可以使用path或者addpath命令(使用help命令查看相关的帮助说明)。
◆运行matlab标定主函数calib_gui(或calib)。
屏幕上将出现如下的模式界面该选择窗口提示你在工具箱的两种操作模式中选择其一:标准模式和内存节省模式。
在标准模式下,所有标定时需要的图像一次性装入内存,之后不再进行磁盘的读取。
这大大减小了磁盘访问的开销,加速了图像处理和图形显示函数执行的速度。
然而,如果图片过大,或图片过多,将会出现OUTOFMEMORY错误。
因此,可以使用新的内存节省模式。
在内存节省模式下,每次只读取一幅图片,并且不在内存中存储。
如果选择运行标准模式,当遇到OUTOFMEMORY错误时,可以该选用内存节省模式。
两种模式的操作是完全兼容的(输入与输出),内部进行转换。
因为两种模式的用户界面完全一样,在本文中我们选择了标准界面。
点击屏幕上方的标准界面按钮,将出现工具箱的标定主窗口(取代模式选择窗口)如下:◆现在你可以使用工具箱进行标定了。
光学导航中的相机标定技术使用教程相机标定技术是计算机视觉和光学导航领域中常用的关键技术之一。
通过相机标定,可以确定相机的内部参数和外部参数,从而提高图像处理和导航定位的精度和准确性。
本文将介绍光学导航中的相机标定技术的基本原理和使用教程。
一、相机标定的基本原理相机标定的基本原理是通过观察已知尺寸或位置的标定物体在图像中的投影位置,推算出相机的内部参数(如焦距、主点位置等)和外部参数(如相机在空间中的位置和姿态)。
相机的内部参数和外部参数共同决定了相机的成像模型。
常用的相机成像模型有针孔相机模型和径向失真模型。
针孔相机模型假设相机成像时光线通过针孔,且无径向失真。
径向失真模型则进一步考虑了相机镜头的失真特性。
在实际应用中,一般使用径向失真模型来描述相机的成像过程。
二、相机标定的步骤1. 采集标定图像相机标定的第一步是采集一组包含已知尺寸或位置的标定物体的图像。
标定物体可以是棋盘格、激光标定板等。
在采集图像时,需要保证相机和标定物体的位置和姿态变化尽量多样化,以提高标定精度。
2. 检测标定物体的特征点在得到标定物体的图像后,需要使用图像处理技术来检测标定物体的特征点。
常用的特征点检测算法有Harris角点检测、SIFT算法等。
这些算法可以在图像中自动寻找出标定物体的特征点,以便后续的相机标定过程。
3. 计算相机的内部参数通过已知的标定物体的实际尺寸和图像中的特征点位置,可以通过最小二乘法等数学方法计算出相机的内部参数。
内部参数包括焦距、主点位置等,用于描述相机的成像过程。
4. 计算相机的外部参数在得到相机的内部参数后,可以使用迭代法等方法来计算相机的外部参数。
外部参数包括相机的位置和姿态,用于描述相机在空间中的位置和方向。
5. 优化标定结果相机标定过程中可能会存在一些误差,因此需要进行标定结果的优化。
一种常用的优化方法是重投影误差最小化法,即在已知内部参数和外部参数的情况下,通过最小化图像中标定物体的特征点与实际尺寸的重投影误差来优化标定结果。
摄像机内部参数标定一、材料准备1 准备靶标:根据摄像头的工作距离,设计靶标大小。
使靶标在规定距离范围里,尽量全屏显示在摄像头图像内。
注意:靶标设计、打印要清晰。
2图像采集:将靶标摆放成各种不同姿态,使用左摄像头采集N幅图像。
尽量保存到程序的debug->data文件夹内,便于集中处理。
二、角点处理(Process菜单)1 准备工作:在程序debug文件夹下,建立data,left,right文件夹,将角探测器模板文件target.txt复制到data文件夹下,便于后续处理。
2 调入图像:File->Open 打开靶标图像3 选取角点,保存角点:点击Process->Prepare Extrcor ,点击鼠标左键进行四个角点的选取,要求四个角点在最外侧,且能围成一个正方形区域。
每点击一个角点,跳出一个显示角点坐标的提示框。
当点击完第四个角点时,跳出显示四个定位点坐标的提示框。
点击Process->Extract Corners ,对该幅图的角点数据进行保存,最好保存到debug->data-> left文件夹下。
命名时,最好命名为cornerdata*.txt,*代表编号。
对其余N-1幅图像进行角点处理,保存在相同文件夹下。
这样在left文件夹会出现N个角点txt 文件。
三、计算内部参数(Calibration菜单)1 准备工作:在left文件夹中挑出5个靶标姿态差异较大的角点数据txt,将其归为一组。
将该组数据复制到data文件夹下,重新顺序编号,此时,文件名必须为cornerdata*,因为计算参数时,只识别该类文件名。
2 参数计算:点击Calibration->Cameral Calibrating,跳出该组图像算得的摄像机内部参数alpha、beta、gama、u0、v0、k1、k2七个内部参数和两组靶标姿态矩阵,且程序默认保存为文件CameraCalibrateResult.txt。
3 处理其余角点数据文件在原来N个角点数据文件中重新取出靶标姿态较大的5个数据文档,重复步骤1和2;反复取上M组数据,保存各组数据。
注意:在对下一组图像进行计算时,需要将上一组在data文件夹下的5个数据删除。
四、数据精选1 将各组内部参数计算结果进行列表统计,要求|gama|<2,且gama为负,删掉不符合条件的数据。
挑出出现次数最高的一组数据。
2摄像机外部参数标定一、材料准备1靶标准备:根据摄像头的工作距离,设计靶标大小。
使靶标在规定距离范围里,尽量全屏显示在摄像头图像内。
注意:靶标设计、打印要清晰。
2图像采集:将两摄像头固定在支架上,此后不能改变两摄像头间的相对位置关系,如有改变,需重新对外部参数进行标定。
令靶标呈现N种不同的姿态,左右摄像头同一时刻对同一姿态进行图像采集,并在data文件夹下创建两个小文件夹,最好命名为leftnorm_all和rightnorm_all用于存储原始图像和角点数据(cornerdata)。
3辅助软件准备:安装文本编辑软件UltraEdit,附有序列号。
二、归一化处理(Calibration菜单的Wvmeas Target)1角点处理按照摄像头内部参数标定方法中的焦点处理方法,获得双目采集状态下左右摄像头图像的角点数据文件,同样命名为cornerdata*txt。
将摄像机内部参数文件CameraCalibrateResult.txt里的数据格式进行修改,使文本中仅剩下7个基本数据,删掉其他注释和靶标的姿态矩阵。
2归一化处理(Wvmeas Target)点击Calibration->Wvmeas Target进入归一化对话框,点击Read camera intra param...加载左摄像头的内部参数文件CameraCalibrateResult.txt,点击Read feature point...加载左图像的角点文件cornerdata1txt,点击Emendate distortion and Normalize coorditiate,获得单幅图像的归一化结果,跳出保存文件对话框,命名为left_norm1,并保存到文件夹leftnorm_all文件夹中。
由于左摄像头图像有N个cornerdata文件,故此操作重复进行N次,保存为N个left_norm*.txt 文件按此方法对右摄像头的角点数据进行归一化处理,结果保存到rightnorm_all文件夹中,且分别命名为right_norm*.txt。
三、计算外部参数1打开软件UltraEdit,点击文件->新建,打开一个空白文档,点击快捷图标:列块模式,将数据按列输入。
2在leftnorm_all和rightnorm_all中分别挑出5个形态差异比较大的归一化文件(共计10个),先将左摄像头的5个归一化文件按列粘贴到UltraEdit文档中,在其右侧粘贴右摄像头的5个归一化文件。
将组合好的UltraEdit文档进行保存,且命名为normcoor.txt。
3点击Calibration->Mosaic,跳出Mosaic对话框,点击load file加载刚才保存的normcoor文件,点击calculate,出现摄像头的外部参数,即旋转矩阵和平移矩阵。
系统默认保存为rt.txt。
4按此方法,重新选取左右各5组归一化文件进行外部参数的计算,从而得到M个外部参数文件rt.txt,为不产生冲突,请重新命名。
四、数据精选测量两摄像头之间的距离即光心距,T3分量,挑出各外部参数文档中平移矩阵的T1和22T T比较与光心距,选出两者最为接近的一组外部参数,即为最终标定结果。
31五、检验参数准确性(一)匹配效果检验1准备工作:在左右摄像文件中,分别、随意抽出5个归一化文件,创建两个文件夹:leftnorm与rightnorm,将左摄像文件中的抽出的5个归一化文件,按顺序进行组合为left_norm1放到leftnorm中(不用在软件中进行,在txt中顺序放置即可),右摄像文件中的抽出的5个归一化文件组合为right_norm1,并复制到rightnorm中。
注意:需将第四步中精选后的参数文件(内外部矩阵参数)进行修改,使文本中仅剩数据项,重命名并保存。
2匹配处理:点击Process->Match,挑出匹配对话框,点击“匹配,重构...”,加载修改后的外部参数矩阵,程序将自动处理刚才复制后的文件,处理后默认保存为MatchResult.txt。
3比较结果MatchResult.txt中保存的是匹配后的坐标点,将原来挑出的左右共10个文件按列复制到UltraEdit 中,比较匹配后的坐标点和源文件中的500个点,两者较为接近的话,匹配效果较好。
(二)三维精度检验1点击Calibration->Wvmeas Target,在跳出的对话框中点击Reconstruct...,加载任意一个组合后的normcoor.txt文件,将显示500个匹配点的三维坐标值,默认保存在3Dcoordinate.txt文件中。
2点击Calibration->Precision,加载3Dcoordinate.txt,将跳出50组(5对图像,每幅图像有10行、10列)在H、V两个方向上的棋盘格宽度,每个方向显示9个棋盘格,小方框实际越好。
9mm,显示的棋盘格宽度越接近9mm宽度为摄像机及机械臂标定(手眼标定)一、材料准备1标定目的:摄像机根据匹配点能够算出一个三维坐标,但该三维坐标点是以摄像机空间坐标原点进行计算得出的,而机械臂有自己的坐标系,故匹配点在机械臂坐标系中的三维坐标点将不同于摄像机坐标系。
本标定将建立摄像机坐标系与机械臂坐标系之间的转换关系,从而得出机械臂坐标系下匹配点的三维空间坐标,便于机械臂进行空间目标采摘。
2靶标准备:将靶标固定在机械臂末端,一般选择靶标为2×2大小的黑白相间棋盘式靶标。
固定左右摄像机相对位置,同时将摄像机固定在支架上,从而固定两摄像机与机械臂原点之间的相对位置关系。
3图像采集引动机械臂到空间某一位置,左右摄像头同时进行图像采集,采集N对图像,并记下该点在机械臂坐标系下的空间坐标。
采集到的图像分别放在left和right文件夹下。
二、提取角点、归一化1提取角点:由于2×2靶标中除去最外面一圈点外,仅剩下中心一个点可以提取,故在点击Prepare ExtrCor时,仅需对中心一点进行选取,将跳出的角点坐标框中坐标值记下,放在名字为cornerdata*的txt文件中,保存到left文件夹中。
同理将right文件夹中的图像进行角点提取,并保存为相应的txt文件。
注意:Prcocess里的Extract Corners选项将失效,因为Extract Corners需要在选取四个角点的前提下进行角点提取,而小靶标中仅需选定中心一个点。
2归一化处理:对角点处理后的文件分别进行归一化处理,处理过程同外部参数标定流程。
三、匹配处理1准备工作将左摄像头的归一化文件,全部顺序复制到一个left_norm1中,放于leftnorm文件夹中,同理将有摄像头的归一化文件,全部顺序复制到一个right_norm1中,放于rightnorm文件夹中。
将摄像机外部参数文件rt.txt进行修改,使文档仅剩数据项,另存为rt1.txt。
2匹配处理点击Calibration->Match下的“匹配,重构...”,加载外部参数文档rt1.txt。
系统将默认保存为MatchResult.txt。
四、匹配点处理将MatchResult中的匹配点与原左右归一化文件进行比较,去掉不一致的归一化文件(相对应的左右文件同时去掉,并删除原图像及角点文件)。
此外,将这些删掉图像对应的机械臂坐标点去掉。
五、重建摄像头坐标系下的三维坐标1准备工作将匹配点处理后的归一化文件按列放于软件中,生成normcoor.txt文件。
normcoor.txt加载,Reconstruct...点击然后进入对话框,,Calibration-> Wvmeas Target点击2.生成匹配点的三维空间坐标(摄像机坐标系下),默认保存为3Dcoordinate.txt文档。
六、计算坐标转换矩阵1准备工作:将3Dcoordinate.txt文件中的坐标数据,与机械臂三维坐标数据按列复制到软件中,进行保存,暂且命名为3Dtranslation。
2计算转换矩阵点击Mosaic,进入对话框后,点击load,加载3Dtranslation.txt文件,点击calculate,将计算出来摄像机坐标系到机械臂坐标系的转化关系矩阵。
.。
