数控机床整机性能检测与调试5.2.2 工作台精度检测依据的国家标准

数控机床精度及性能检验数控机床的高精度最终是要靠机床本身的精度来保证，数控机床精度包括几何精度和切削精度。

另一方而，数控机床各项性能的好坏及数控功能能否正常发挥将直接影响到机床的正常使用。

因此，数控机床精度和性能检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。

一、精度检验一台数控机床的检测验收工作，是一项工作量大而复杂，试验和检测技术要求高的工作。

它要用各种检测仪器和手段对机床的机、电、液、气各部分及整机进行综合性能及单项性能的检测，最后得出对该数控机床的综合评价。

这项工作为数控机床今后稳定可靠地运行打下一定的基础，可以将某些隐患消除在考机和验收阶段中，因此，这项工作必须认真、仔细，并将符合要求的技术数据整理归档，作为今后设备维护、故障诊断及维修中恢复技术指标的依据。

1、几何精度检验几何精度检验，又称静态精度检验，是综合反映机床关键零部件经组装后的综合几何形状误差。

数控机床的几何精度的检验工具和检验方法类似于普通机床，但检测要求更高。

几何精度检测必须在地基完全稳定、地脚螺栓处于压紧状态下进行。

考虑到地基可能随时间而变化，一般要求机床使用半年后，再复校一次几何精度：在几何精度检测时应注意测量方法及测量工具应用不当所引起的误差。

在检测时，应按国家标准规定，即机床接通电源后，在预热状态下，机床各坐标轴往复运动几次，主轴故个等的转速运转十多分钟后进行。

常用的检测工具有精密水平仪、精密方箱、直角尺、平尺、平行光管、千分表、测微仪及高精度主轴心棒等。

检测工具的精度必须比所测的几何精度高一个等级。

(一)卧式加工中心几何精度检验1)x 、y 、z 坐标轴的相互垂直度。

2)工作台面的平行度。

3)x 、Z 轴移动时工作台面的平行度。

4)主轴回转轴线对工作台面的平行度。

5)主轴在Z 轴方向移动的直线度：6)x 轴移动时工作台边界与定位基准面的平行度。

7)主轴轴向及孔径跳动。

8)回转工作台精度。

具体的检测项目及方法见表2—1。

数控机床精度要求、检测方法和验收一、几何精度工作台运动的真直度、各轴向间的垂直度、工作台与各运动方向的平行度、主轴锥孔面的偏摆、主轴中心与工作台面的垂直度等。

机床主体的几何精度验收工作通过单项静态精度检测工作来进行，其几何精度综合反映机床各关键零、部件及其组装后的综合几何形状误差。

在机床几何精度验收工作中，应注意以下几个问题。

①检测前，应按有关标准的规定，要求机床接通电源后，在预热状态下，使机床各坐标轴往复运动几次，主轴则按中等转速运转10～15min后，再进行具体检测。

②检测用量具、量仪的精度必须比所测机床主体的几何精度高1～2个等级，否则将影响到测量结果的可信度。

③检测过程中，应注意检测工具和检测方法可能对测量误差造成的影响，如百分表架的刚性、测微仪的重力及测量几何误差的方向（公差带的宽度或直径）等。

④机床几何精度中有较多项相互牵连，须在精调后一次性完成检测工作。

不允许调整一项检测一项，如果出现某一单项须经重新调整才合格的情况，一般要求应重新进行其整个几何精度的验收工作。

二、位置精度数控设备的位置精度是指机床各坐标轴在数控系统控制下运动时，各轴所能达到的位置精度（运动精度）。

数控设备的位置精度主要取决于数控系统和机械传动误差的大小。

数控设备各运动部件的位移是在数控系统的控制下并通过机械传动而完成的，各运动部件位移后能够达到的精度将直接反映出被加工零件所能达到的精度。

所以，位置精度检测是一项很重要的验收工作。

1．数控机床的位置精度主要包括以下几项：（1）定位精度；定位精度是指机床运行时，到达某一个位置的准确程度。

该项精度应该是一个系统性的误差，可以通过各种方法进行调整。

（2）重复定位精度；重复定位精度是指机床在运行时，反复到达某一个位置的准确程度。

该项精度对于数控机床则是一项偶然性误差，不能够通过调整参数来进行调整。

（3）反向误差反向误差是指机床在运行时，各轴在反向时产生的运行误差（4）原点复位精度2．检测方法（1）定位精度的检测对该项精度的检测一般在机床和工作台空载的条件下进行，并按有关国家（或国际）标准的规定，以激光测量为准。

数控机床的验收数控机床是现代制造技术的基础装备，随着数控机床的广泛应用与普及，机床的验收越来越受到重视。

一、数控机床检验的必要性随着现代制造技术的发展，数控机床的使用已相当普遍，但很多用户对数控机床的验收认识不足，在实际检验中，往往忽视了对机床精度的检验，认为新机在出厂时已做过检验，在使用现场安装只需调一下机床水平，试加工零件以检验合格便可通过验收。

这些用户往往忽视了几方面的问题：（1）新机通过运输环节到达现场，由于运输过程中产生的振动和变形，其水平基准与出厂检验时的状态不同，此时机床的几何精度与其在出厂检验时的精度产生偏差。

（2）即使不计运输环节的影响，机床水平的调整也会对相关的几何精度项目产生一定的影响。

（3）由于位置精度的检测元件——编码器、光栅等是直接安装在机床的丝杠和床身上，几何精度的调整的会对其产生一定的影响。

（4）由检验所得到的位置精度偏差，还可直接通过数控机床的误差补偿软件及时进行调整，从而改善机床的位置精度。

二、数控机床的验收数控机床验收一般分两个阶段：在制造商工厂的预验收和在用户工厂的最终验收。

1、预验收预验收的目的是为了检查、验证机床能否满足用户的加工质量及生产率，检查供应商提供的资料、备件。

2、最终验收最终验收工作主要是根据机床出厂合格证上规定的验收标准及用户实际能提供的检测手段，测定机床合格证上和项指标。

检测结果作为该机床的原始资料存入技术档案中，作为今后维修时的技术指标依据。

验收工作分以下几步：（1）开箱检验检验项目包括：①装箱单，②核对应有的随机操作、维修说明书，图纸资料，合格证等技术文件，③按合同规定，对照装箱单清点附件、备件、工具的数量、规格及完好情况，④检查主机控柜、操作台等有无碰撞损伤、变形、受潮、锈蚀等，并逐项如实填写“设备开箱验收登记卡”入档。

开箱检验如果发现有短缺件或型号规格不符或设备已遭受碰撞损伤、变形、受潮、锈蚀等严重影响设备质量的情况，应及时向有关部门反映、查询、取证或索赔。

数控机床精度国家标准
数控机床是一种高精度、高效率的加工设备，广泛应用于航空航天、汽车制造、模具加工等领域。

为了保证数控机床的加工精度和稳定性，我国制定了一系列的国家标准，对数控机床的精度进行了详细规定。

首先，数控机床的精度包括几个方面，主要有定位精度、重复定位精度、加工
精度和表面粗糙度等。

这些指标直接影响着数控机床加工零件的质量和精度，因此在国家标准中都有详细的规定和要求。

其次，国家标准对数控机床的精度进行了严格的分类和等级划分。

根据不同的
加工需求和精度要求，数控机床被分为不同的等级，从高精度到普通精度不等。

这些等级的划分，为用户在选择数控机床时提供了明确的参考标准。

另外，国家标准还对数控机床的精度测试方法和评定标准进行了规定。

针对不
同的精度指标，制定了相应的测试方法和评定标准，确保了测试结果的准确性和可比性。

这为数控机床的生产和使用提供了科学的依据。

除了对数控机床的精度进行规定外，国家标准还对数控机床的精度维护和保养
提出了具体要求。

要求用户在日常使用中，定期对数控机床进行维护和保养，以确保其精度和稳定性。

总的来说，数控机床精度国家标准的制定，为我国数控机床行业的发展提供了
重要的支撑和保障。

标准的实施，不仅提高了数控机床的加工精度和稳定性，也提升了我国数控机床的竞争力和市场地位。

希望未来我国数控机床精度国家标准能够不断完善，为数控机床行业的发展注入更多的动力和活力。

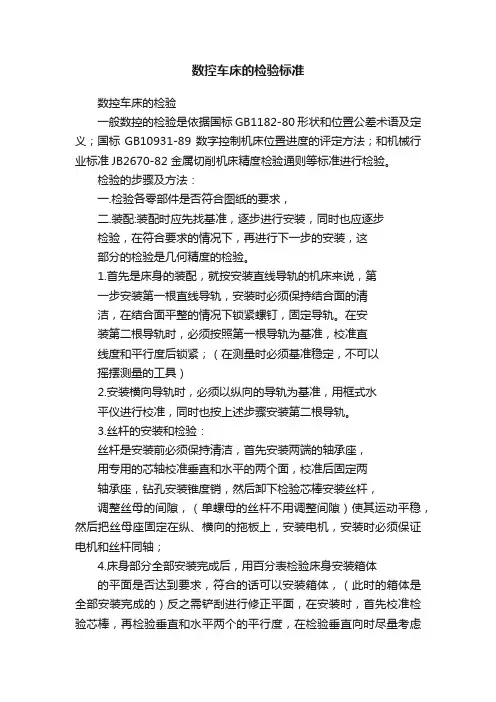

数控车床的检验标准数控车床的检验一般数控的检验是依据国标GB1182-80 形状和位置公差术语及定义；国标GB10931-89 数字控制机床位置进度的评定方法；和机械行业标准JB2670-82 金属切削机床精度检验通则等标准进行检验。

检验的步骤及方法：一.检验各零部件是否符合图纸的要求，二.装配:装配时应先找基准，逐步进行安装，同时也应逐步检验，在符合要求的情况下，再进行下一步的安装，这部分的检验是几何精度的检验。
