(5)机房防雷接地系统按照《民用建筑电气设计规范》要求。
机房设直流工作地、交流工作地、安全保护地及防雷保护地共用一组接地装置,采用大楼共用接地系统,接地电阻不大于1欧姆。
如大楼共用接地系统不能满足上述要求,需要与大楼防雷接地系统分开单独做接地网,两接地网距离需大于10米。
系统静电泄放接地,在机房地板下采用600mm*600mm网格均压等电位网,接地网采用30x3铜带连接而成,并绝缘架空安装,将各机房内的设备、机架、机柜与等电位带进行最短距离连接,使各机房设备在同一个等电位上。
直流接地采用40*3铜排在机柜位置安装。
1)防雷原理雷击是年复一年的严重自然灾害之一。
随着我国现代化建设的不断提高,通信设备越来越多,规模越来越大。
一方面大型电子计算机网络,程控交换机组等系统设备耐过电流,耐雷电压的水平越来越低,另一方面由于信号来源路径增多,系统较以前更容易遭受雷电波的侵入,致使雷电灾害频频发生。
据统计,雷电对电子设备的损坏占设备损坏因素的比例高达26%,防雷过电压已成为具有时代特点的一项迫切要求。
2)雷击的分类雷击一般分为直击雷击和感应雷击。
直击雷击——指雷电直接击在建筑物、构架、树木、动植物上,由于电效应、热效应和机械效应等混合力作用,直接摧毁建筑物,构筑物以及引起人员伤亡等。
由于直击雷的电效应,有可能使机房微电子设备遭受浪涌过电压的危害。
感应雷击(又称二次雷击)——指雷云之间或雷云对地之间的放电而在附近的架空线路、埋地线路、金属管线或类似的传导上产生感应电压,该电压通过传导体传送至设备,间接摧毁微电子设备。
感应雷击对微电子设备,特别是通讯设备和电子计算机网络系统的危害最大,据资料显示,微电子设备遭雷击损坏,80%以上是由感应雷引起的。
另外还有操作过电压,即是指当电流在导体上流动时,会产生磁场储存能量,当负载(特别是电感性大的负载)电器设备开关时,会产生瞬时过电压,操作过电压同感应雷击一样,可以间接损坏微电子设备。
交换机房接地要求标准-概述说明以及解释1.引言1.1 概述:交换机房接地是网络建设中非常重要的一环,它关乎到整个网络设备的安全运行,以及对人员和设备的保护。
良好的接地系统可以有效地解决设备运行过程中可能出现的大气静电、雷击、电磁干扰等问题,保障网络设备正常运行。
本文将详细介绍交换机房接地要求标准,包括接地要求的概述、接地标准的要点、接地实施的注意事项等内容,以期为网络建设和维护人员提供一份全面的参考指南。
同时,本文还将探讨接地标准的重要性,以及未来发展趋势,帮助读者更好地理解接地标准在网络建设中的重要作用和发展方向。
1.2 文章结构文章结构部分的内容可以包括对整篇文章的章节安排进行简要介绍,说明每个章节将要讨论的主题和内容,以及彼此之间的逻辑关系和联系。
具体内容可以包括:文章的结构包括引言、正文和结论三个部分,每个部分包括不同的章节和内容。
引言部分主要介绍文章的背景和目的,说明交换机房接地在网络建设中的重要性,引出交换机房接地要求标准的讨论。
正文部分包括了交换机房接地要求的概述、标准要点和实施注意事项三个章节,分别介绍了交换机房接地的基本要求,接地标准的关键要点和实施中需要注意的事项。
结论部分总结了全文的内容,强调了接地标准的重要性,展望了未来发展的趋势和方向。
文章结构清晰明了,每个部分之间的内容逻辑严密,读者可以清楚地了解到全文的主要内容和结构安排。
1.3 目的本文的目的是为了详细介绍交换机房接地要求标准,包括概述接地要求、接地标准要点以及实施注意事项。
通过本文的阐述,读者可以更全面地了解交换机房接地的相关知识,有效地规范和指导交换机房接地的实施工作。
同时,本文也旨在强调接地标准的重要性,以及对未来发展趋势的展望,为相关领域的专业人士提供参考和借鉴,促进接地标准的规范化和提升。
通过本文的阐述,我们希望能够提高人们对交换机房接地要求标准的认识和重视,帮助实施方和管理者更好地进行工作规划和决策。
2.正文2.1 交换机房接地要求概述在网络设备的安装和运行过程中,接地是至关重要的一环。
机房防雷接地工程施工规范一、总则1.1 为了确保机房设备和人员安全,防范雷击危险,保障设备正常运行,特制定本规范。
1.2 本规范适用于机房防雷接地工程施工。
1.3 施工单位在施工过程中应当遵守相关法律法规和规范要求,完善施工方案,保障施工质量。
二、施工前准备2.1 施工单位应当依据设计要求准备施工方案和工艺流程。
2.2 施工前应对施工现场进行全面检查,清理杂物,确保施工区域整洁。
2.3 准备好必要的施工设备、工具和材料,确保施工顺利进行。
2.4 确保施工人员具备相关资质和技术水平,熟悉施工要求。
三、施工工艺3.1 施工前应确定接地电位点,进行土质测试,确保接地电阻符合设计要求。
3.2 接地电位点应选取在机房周围适当位置,与机房主体建筑连接可靠,土质密实。
3.3 进行接地极的埋设,应采用专用接地极,埋设深度应符合设计要求,接地极之间的距离不应过大。
3.4 进行接地水平导线的敷设,导线应选用优质材料,固定牢靠,接地极之间的导线应有规范间距。
3.5 对接地水平导线进行接线焊接,确保接地系统连通性良好。
3.6 施工结束后进行接地系统的检测和验收,确保接地电阻符合设计要求。
四、质量控制4.1 施工单位应严格按照施工方案和工艺流程进行施工,确保施工质量。
4.2 施工过程中发现问题应及时处理,不得擅自改变设计要求。
4.3 施工结束后应进行验收,确认接地系统符合设计要求。
4.4 施工单位应保留相关施工记录和资料,建立施工档案,以备后续查阅。
五、安全防护5.1 施工单位应加强现场安全管理,保证施工人员的安全。
5.2 施工单位应配备必要的安全防护设施,提供必要的安全培训。
5.3 施工现场应设置明显的安全警示标识,禁止未经授权人员进入。
5.4 施工单位应定期检查现场安全情况,及时处理安全隐患。
六、施工总结6.1 施工结束后,应对施工过程进行总结,提炼经验教训,改进施工管理。
6.2 施工单位应配合设计单位进行验收,并完成相关手续。
机房接地电阻标准
一、接地电阻值要求
机房接地电阻值应符合国家相关标准,一般要求不大于4欧姆。
接地电阻值的大小直接影响到机房设备的正常运行和人身安全,因此必须严格遵守相关标准。
二、接地极材料要求
接地极应采用导电性能良好的材料,如铜、钢材等。
接地极的截面积应满足接地电阻的要求,并应保证其埋设深度、间距、连接方式等符合相关规范。
三、接地线要求
接地线应采用耐腐蚀、绝缘性能好的材料,如多股铜线、绝缘胶皮等。
接地线的截面积应满足电流传输的要求,以保证接地线的稳定运行。
四、接地系统布局要求
接地系统的布局应合理规划,根据机房设备分布和地形等因素综合考虑。
接地极和接地线的布设应避免受到外界环境的干扰和影响,同时应考虑施工和维护的方便性。
五、接地电阻测试要求
定期对接地电阻进行测试,以确保其符合标准。
测试时应选择合适的测试仪器,并按照相关规定进行操作。
测试结果应准确可靠,对于不符合标准的情况应及时进行处理。
总的来说,机房接地电阻标准是保障机房设备和人身安全的重要措施。
在实施接地工程时,应充分考虑接地电阻值、接地极材料、接地线、接地系统布局等方面的要求,确保接地系统的稳定性和可靠性。
同时,定期进行接地电阻测试也是保证接地系统正常运行的重要手段。
信息机房接地最新规范标准信息机房作为关键的基础设施,其接地系统对于确保设备安全运行、数据保护和人员安全至关重要。
以下是信息机房接地的最新规范标准:1. 接地系统设计原则:- 接地系统应设计为能够安全地引导雷电、静电和设备故障产生的电流至地面。
- 应采用多点接地方式,以减少接地电阻和提高接地效果。
2. 接地电阻要求:- 接地电阻应小于1欧姆,以确保在发生故障时能够快速安全地导电。
3. 接地材料选择:- 应使用耐腐蚀、导电性能良好的材料,如铜或铜合金。
4. 接地线规格:- 接地线应根据机房规模和设备功率选择合适的截面积,确保足够的电流承载能力。
5. 接地连接方式:- 接地线应采用焊接或压接方式连接,避免使用螺丝连接,以减少接触电阻。
6. 接地测试:- 机房接地系统应定期进行接地电阻测试,测试周期一般不超过一年。
7. 接地保护:- 应安装接地故障保护装置,如接地故障继电器,以监测接地系统的状态。
8. 接地标识:- 所有接地点应有清晰的标识,便于维护和检查。
9. 接地系统维护:- 应制定接地系统的维护计划,包括定期检查接地线、接地体和接地电阻。
10. 接地安全培训:- 机房工作人员应接受接地安全培训,了解接地系统的重要性和操作方法。
11. 接地规范更新:- 应定期关注并更新接地规范,以符合最新的安全标准和技术发展。
12. 环境因素考虑:- 在设计接地系统时,应考虑机房所在地的地质、气候等环境因素,确保接地系统的可靠性。
13. 接地系统文档:- 应建立接地系统的详细文档,包括设计图纸、施工记录和测试报告。
14. 接地系统验收:- 接地系统完成后,应进行严格的验收测试,确保符合设计要求和安全标准。
通过遵循上述规范标准,可以确保信息机房接地系统的安全性和可靠性,从而保护机房内的设备和人员安全。

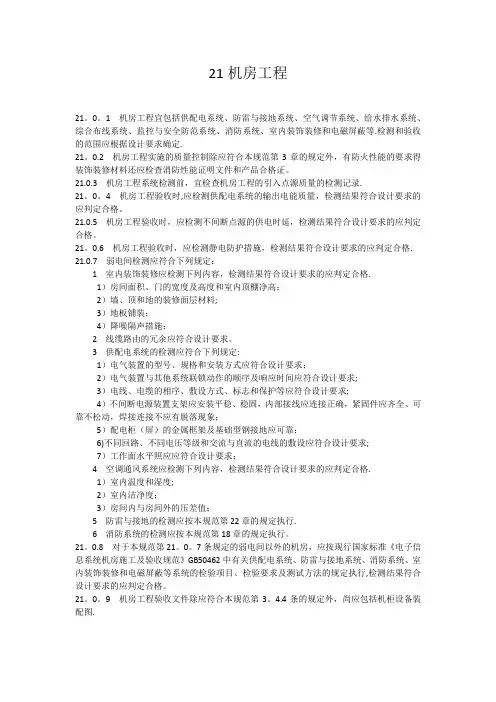

21机房工程21。
0。
1 机房工程宜包括供配电系统、防雷与接地系统、空气调节系统、给水排水系统、综合布线系统、监控与安全防范系统、消防系统、室内装饰装修和电磁屏蔽等.检测和验收的范围应根据设计要求确定.21。
0.2 机房工程实施的质量控制除应符合本规范第3章的规定外,有防火性能的要求得装饰装修材料还应检查消防性能证明文件和产品合格证。
21.0.3 机房工程系统检测前,宜检查机房工程的引入点源质量的检测记录.21。
0。
4 机房工程验收时,应检测供配电系统的输出电能质量,检测结果符合设计要求的应判定合格。
21.0.5 机房工程验收时,应检测不间断点源的供电时延,检测结果符合设计要求的应判定合格。
21。
0.6 机房工程验收时,应检测静电防护措施,检测结果符合设计要求的应判定合格. 21.0.7 弱电间检测应符合下列规定:1 室内装饰装修应检测下列内容,检测结果符合设计要求的应判定合格.1)房间面积、门的宽度及高度和室内顶棚净高;2)墙、顶和地的装修面层材料;3)地板铺装;4)降噪隔声措施;2 线缆路由的冗余应符合设计要求。
3 供配电系统的检测应符合下列规定:1)电气装置的型号、规格和安装方式应符合设计要求;2)电气装置与其他系统联锁动作的顺序及响应时间应符合设计要求;3)电线、电缆的相序、敷设方式、标志和保护等应符合设计要求;4)不间断电源装置支架应安装平稳、稳固,内部接线应连接正确,紧固件应齐全、可靠不松动,焊接连接不应有脱落现象;5)配电柜(屏)的金属框架及基础型钢接地应可靠;6)不同回路、不同电压等级和交流与直流的电线的敷设应符合设计要求;7)工作面水平照应应符合设计要求;4 空调通风系统应检测下列内容,检测结果符合设计要求的应判定合格.1)室内温度和湿度;2)室内洁净度;3)房间内与房间外的压差值;5 防雷与接地的检测应按本规范第22章的规定执行.6 消防系统的检测应按本规范第18章的规定执行。

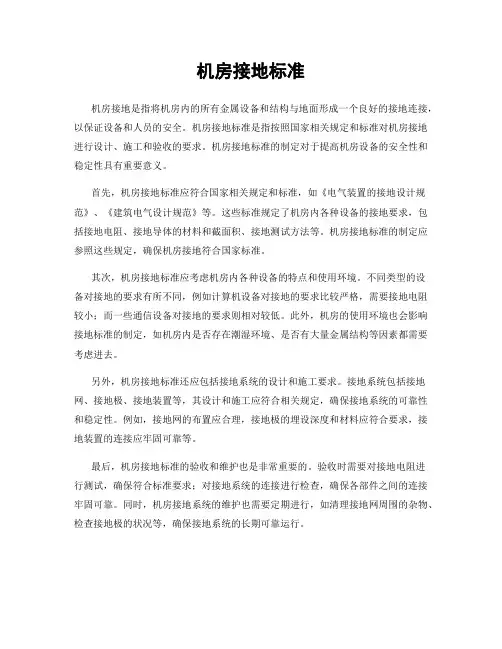

机房接地标准机房接地是指将机房内的所有金属设备和结构与地面形成一个良好的接地连接,以保证设备和人员的安全。
机房接地标准是指按照国家相关规定和标准对机房接地进行设计、施工和验收的要求。
机房接地标准的制定对于提高机房设备的安全性和稳定性具有重要意义。
首先,机房接地标准应符合国家相关规定和标准,如《电气装置的接地设计规范》、《建筑电气设计规范》等。
这些标准规定了机房内各种设备的接地要求,包括接地电阻、接地导体的材料和截面积、接地测试方法等。
机房接地标准的制定应参照这些规定,确保机房接地符合国家标准。
其次,机房接地标准应考虑机房内各种设备的特点和使用环境。
不同类型的设备对接地的要求有所不同,例如计算机设备对接地的要求比较严格,需要接地电阻较小;而一些通信设备对接地的要求则相对较低。
此外,机房的使用环境也会影响接地标准的制定,如机房内是否存在潮湿环境、是否有大量金属结构等因素都需要考虑进去。
另外,机房接地标准还应包括接地系统的设计和施工要求。
接地系统包括接地网、接地极、接地装置等,其设计和施工应符合相关规定,确保接地系统的可靠性和稳定性。
例如,接地网的布置应合理,接地极的埋设深度和材料应符合要求,接地装置的连接应牢固可靠等。
最后,机房接地标准的验收和维护也是非常重要的。
验收时需要对接地电阻进行测试,确保符合标准要求;对接地系统的连接进行检查,确保各部件之间的连接牢固可靠。
同时,机房接地系统的维护也需要定期进行,如清理接地网周围的杂物、检查接地极的状况等,确保接地系统的长期可靠运行。
综上所述,机房接地标准的制定涉及到多个方面,需要考虑设备特点、使用环境、设计施工和验收维护等多个环节。
只有严格按照相关规定和标准进行制定和执行,才能保证机房接地的可靠性和安全性,为机房设备的正常运行提供保障。
机房接地规范篇一:机房接地要求如果单从电源防雷这一块来说,50343规范要求做到4欧,但如果你还做了信号防雷这就不好说了,主要还是根据设备来看,由于现今很多建筑物的接地都做到了小于1欧,所以联合接地上来说,完全可以达到规范要求的4欧要求,但就如楼上所说的(0.5欧)的要求的确也是有道理的,其实不光是集成电路设备,在一些高压超高压同样要求很低的接地阻值.接地阻值的要求,这主要是根据设备来看,在一个机房里,要根据其中要求的最小值来做,其实从计算机机房来说,很多雷击事故不是经电源线来击坏设备的,常常是经(弱电)信号线来击坏设备,最常见的经网络线击坏交换机和网卡,而信号的接地一般都要求很低的接地阻值,简单打个比方,一般5V电压就可以击坏电子设备,你接地做4欧的时候,电流只要高于1.25A不就可以击坏设备了吗?而你做0.5欧的时候,电流强度可以许可到10A,而一般的感应电流要经信号防雷器到设备端想达到10A还是不容易的,相对来说,低接地电阻对保护设备是有好处的一是限制对地电压,二是改变事故电流,就是可以经过改变接地电阻来实现第三节静电防护第6.3.1条基本工作间不用活动地板时,可铺设导静电地面,导静电地面可采用导电胶与建筑地面粘牢,导静电地面的体积电阻率均应为1.0×107 ~1.0×1010Ω·cm,其导电性能应长期稳定,且不易发尘。
第6.3.2条主机房内采用的活动地板可由钢、铝或其它阻燃性材料制成。
活动地板表面应是导静电的,严禁暴露金属部分。
单元活动地板的系统电阻应符合现行国家标准《计算机机房用活动地板技术条件》的规定。
第6.3.3条主机房内的工作台面及坐椅垫套材料应是导静电的,其体积电阻率应为1.0×107 ~1.0×1010Ω·cm。
第6.3.4条主机房内的导体必须与大地作可靠的联接,不得有对地绝缘的孤立导体。
第6.3.5条导静电地面、活动地板、工作台面和坐椅垫套必须进行静电接地。
通信机房防雷接地、设备及走线布置规范整理Part I 防雷接地1.接地体上端距地面宜不小于0.7m。
垂直接地体宜采用长度不小于2.5m的热镀锌钢材、铜材、铜包钢等接地体。
垂直接地体间距不宜小于5m,具体数量可根据地网大小、地理环境情况确定。
2.接地体采用热镀锌钢材时,其规格应符合下列要求:(1) 钢管的壁厚不应小于3.5mm。
(2) 角钢不应小于50mm×50mm×5mm。
(3) 扁钢不应小于40mm×4mm。
(4) 圆钢直径不应小于10mm。
3.接地体采用铜包钢、镀铜钢棒和镀铜圆钢时,其直径不应小于10mm。
镀铜钢棒和镀铜圆钢的镀层厚度不应小于0.254mm。
4.接地引入线宜采用40mm×4mm或50mm×5mm热镀锌扁钢或截面积不小于95mm2的多股铜线,且长度不宜超过30m。
5.高层通信楼地网与垂直接地汇集线连接的接地引入线,应采用截面积不小于240mm2的多股铜线,并应从地网的两个不同方向引接。
6.接地汇集线可采用截面积不小于90mm2的铜排,高层建筑物的垂直接地汇集线应采用截面积不小于300mm2的铜排。
7.通信局(站)内各类接地线应根据最大故障电流值和材料机械强度确定,宜选用截面积为16 mm2~95 mm2的多股铜线。
8.配电室、电力室、发电机室内部主设备的接地线,应采用截面积不小于16mm2的多股铜线。
9.跨楼层或同层布设距离较远的接地线,应采用截面积不小于70mm2的多股铜线。
10.各层接地汇集线与楼层接地排或设备之间相连接的接地线,距离较短时,宜采用截面积不小于16mm2的多股铜线;距离较长时,宜采用不小于35mm2的多股铜线或增加一个楼层接地排,应先将其与设备间用不小于16 mm2的多股铜线连接,再用不小于35mm2的多股铜线与各层楼层接地排进行连接。
11.数据服务器、环境监控系统、数据采集器、小型光传输设备等小型设备的接地线,可采用截面积不小于4mm2多股铜线;接地线较长时应加大其截面积,也可增加一个局部接地排,并应用截面积不小于16mm2的多股铜线连接到接地排上。
机房接地规范接地系统是机房环境的重要组成部分,它不仅直接影响机房通信设备的通信质量和机房电源系统的正常运行,还起到保护人身安全和设备安全的作用。
接地系统是由接地体、接地引入线、地线盘或接地汇接排和接地配线组成。
接地系统的电阻主要由接地体附近的土壤电阻所决定。
如果土壤电阻率较高,无法达到接地电阻小于4欧姆的要求,就必须采用人工降低接地电阻的方法。
1、机房接地系统设计目标在采用分散接地方式时,接地电阻要求如下:(1)工作接地电阻≤2Ω(2)保护接地电阻≤4Ω(3)防雷接地电阻≤10Ω我公司接地系统要求:1、计算机系统直流直接接地电阻小于4欧姆2、计算机系统直流联合接地电阻小于1欧姆3、交流工作接地系统接地电阻小于4欧姆4、计算机系统安全保护接地电阻和静电接地小于2欧姆5、防雷保护接地系统接地电阻小于2欧姆2、接地的种类工作接地:利用大地作为工作回路的一条导线保护接地:利用大地建立统一的参考电位或起屏蔽作用,以使电路工作稳定、质量良好,特别是保证设备和工作人员的安全。
重复接地:将零线上的多点与大地多次作金属性连接。
静电接地:设备移动或物体在管道中移动,因摩擦产生静电,它聚集在管到、容器和贮藏或加工设备上,形成很高电位,对人身安全及对设备和建筑物都有危险。
作了静电接地,静电一旦产生,就导入地中,以消除其聚集的可能。
直流工作接地(也称逻辑接地、信号接地):计算机以及一切微电了设备,大部分采用CMOS集成电路,工作于较低的直流电压下,为使同一系统的电脑、微电子设备的工作电路具有同一"电位"参考点,将所有设备的"零"电位点接于同一接地装置,它可以稳定电路的电位,防止外来的干扰,这称为直流工作接地。
防雷接地:为使雷电浪涌电流泄入大地,使被保护物免遭直击雷或感应雷等浪涌过电压、过电流的危害,所有建筑物、电气设备、线路、网络等不带电金属部分、金属护套、避雷器以及一切水、气管道等均应与防雷接地装置作金属性连接。
机房防雷接地规范机房是电子设备集中运行的地方,其正常的运行依赖于稳定的电力供应和良好的接地系统。
在机房的设计和建设过程中,对机房的防雷接地系统有一定的规范要求,以确保机房设备和运行的安全稳定。
一、机房防雷接地的重要性机房设备通常需要连接到大地接地系统,以保护设备和人员不受雷电等自然灾害的影响。
机房防雷接地系统的设计和施工需要遵循一定的规范,以确保接地系统的有效性和安全性。
二、机房防雷接地规范的要求1. 接地系统的设计应符合国家和地方规范的要求,以确保接地系统的有效性和安全性。
2. 机房的防雷接地系统应采用独立的接地系统,与建筑物的接地系统分开设计和施工。
3. 机房防雷接地系统应包括主体接地和附属接地两部分,主体接地用于机房设备的接地,附属接地用于保护人员的接地。
4. 主体接地系统应采用电气金属管或埋地铜排作为主要接地导体,接地导体的规格和材料应符合相关规范的要求。
5. 机房防雷接地系统的接地导体应按照规定的间距布置,以确保接地系统的均匀性和有效性。
6. 机房防雷接地系统的接地电阻应满足规范要求,通常要求接地电阻小于10欧姆。
7. 机房防雷接地系统应定期检测和维护,以确保接地系统的正常运行。
8. 机房防雷接地系统的接地电缆应使用优质的电缆材料,接地电缆的连接应牢固可靠。
9. 机房防雷接地系统的绝缘测试应按照规范要求进行,以确保接地系统的绝缘性能。
10. 机房防雷接地系统的施工和验收应按照规范要求进行,施工过程中应采取相应的安全措施,确保施工人员的安全。
三、机房防雷接地规范的意义1. 机房防雷接地规范的要求可以指导机房的设计和建设,确保机房的防雷接地系统符合相关标准要求,以确保机房设备和运行的安全稳定。
2. 机房防雷接地规范的要求可以提高机房设备的使用寿命,减少设备的损坏和维修费用。
3. 机房防雷接地规范的要求可以保护机房内的人员安全,减少因雷电等自然灾害导致的人员伤亡。
4. 机房防雷接地规范的要求可以提高机房的运行效率,减少机房设备的故障,提高信息系统的可靠性和稳定性。
机房防雷接地工程施工规范一、概述机房防雷接地工程是保障机房内电子设备正常运行,防止雷电灾害侵袭的重要措施。
本规范主要针对机房防雷接地工程的施工过程进行详细阐述,以保证施工质量,确保机房内电子设备的安全稳定运行。
二、施工准备1. 设计审核:在施工前,应确保防雷接地设计方案已经审核通过,方案中应包括防雷接地系统的组成、接地体布局、接地线径大小、接地电阻要求等内容。
2. 材料准备:根据设计方案,准备所需的接地体、接地线、避雷针、避雷带等材料。
材料应符合国家相关标准要求,具有相应的质量合格证明。
3. 施工工具:准备合适的施工工具,如电钻、扳手、螺丝刀、切割机等。
4. 施工人员:确保施工人员具备相应的技能和经验,了解防雷接地系统的施工方法和注意事项。
三、施工流程1. 接地体施工:根据设计方案,挖设接地体坑,将接地体放入坑内,确保接地体与土壤充分接触。
接地体之间应采用焊接方式连接,焊接应牢固可靠。
2. 接地线施工:将接地线连接到接地体上,接地线应采用多股铜线,线径应符合设计要求。
接地线敷设应平整、整洁,避免交叉、缠绕。
3. 避雷针施工:根据设计方案,安装避雷针。
避雷针应垂直于地面,固定牢固。
避雷针与接地线连接应采用专用连接器,确保连接可靠。
4. 避雷带施工:在机房屋顶设置避雷带,避雷带应与接地线相连,形成完整的防雷接地系统。
避雷带之间的间距应符合设计要求。
5. 接地电阻测试:施工完成后,对防雷接地系统进行接地电阻测试。
测试值应符合设计要求,否则应查找原因,重新施工。
四、施工注意事项1. 施工过程中,应确保接地体与土壤充分接触,避免接地体腐蚀。
2. 接地线敷设应平整、整洁,避免交叉、缠绕,以免影响散热和维护。
3. 避雷针、避雷带安装应牢固可靠,避免因振动、风力等原因导致松动。
4. 接地电阻测试应使用专业的测试仪器,确保测试结果准确可靠。
5. 施工过程中,应严格遵守国家相关法律法规,确保施工安全。
五、验收标准1. 接地体施工符合设计要求,焊接牢固。
机房防雷接地工程设计方案目录:1、雷电概述1)雷电的描述2)雷电的破坏3)怎样进行雷电灾害防护4)常规防雷5)雷电保护的整体概念2、防雷接地原理1)接地系统2)防雷接地3)接地的种类4)地网工程概论5)防雷等电位连接6)等电位连接的主体及要求3、项目概述A.项目勘察的具体情况B.雷暴区及危险等级C.客户要求4、设计方案A.引用标准B.设计方案5、验收方法6、工程设计进度表7、材料汇总表8、工程报价汇总表9、提供的服务10、企业简介11、参考工程1、雷电概述雷电的描述雷电是由天空中云层间的相互高速运动、剧烈磨擦,使高端云层和低端云层带上相反电荷。
此时,低端云层在其下面的大地上也感应出大量的异种电荷,形成一个极大的电容,当其场强达到一定强度时,就会产生对地放电,这就是雷电现象。
在气象学中,常用雷暴日数、年平均雷暴日数、年平均地面落雷密度,来表征某个地方雷电活动的频繁程度和强度。
此外,也使用年雷闪频数来评价雷电活动,它是指1000平方公里范围内一年共发生雷闪击的次数。
大量观测统计资料表明,一个地区的雷闪频数与雷暴日数成线性关系。
通常,建筑行业的防雷,更多的注重。
雷暴日的多少;航空、航海、气象、通信等行业越来越关心年雷闪频数的多少。
我国一般按年平均雷暴日数将雷电活动区分为少雷区(<15天)、中雷区(<15—40天)、多雷区(>41—90天)、强雷区(>90天)。
我国的雷电活动,夏季最活跃,冬季最少。
全球分布是赤道附近最活跃,随纬度升高而减少,极地最少。
雷电的破坏雷电的破坏主要是由于云层间或云和大地之间以及云和空气间的电位差达到一定程度(25—30kV/cm)时,所发生的猛烈放电现象。
通常雷击有三种形式,直击雷、感应雷、球形雷。
直击雷是带电的云层与大地上某一点之间发生迅猛的放电现象。
感应雷是当直击雷发生以后,云层带电迅速消失,地面某些范围由于散流电阻大,出现局部高电压,或在直击雷放电过程中,强大的脉冲电流对周围的导线或金属物产生电磁感应发生高电压、而发生闪击现象的二次雷。
通信机房接地安全要求规范摘要通信机房是一种需要高度保障的设施,对其接地系统的质量要求极高。
本文将从接地的目的开始介绍,重点说明接地的安全要求,细化规范接地的操作步骤。
接地的作用接地是指将地下的水平位置与高处的建筑物进行电气连接,将高处的电荷引入地下。
接地的作用主要有以下三个方面:1.安全作用当设备发生漏电、短路等故障时,接地可以将电流引入地下,保证了人身安全和设备的完好。
2.信号作用接地可以使环境电场,静电场、能量场、电磁场等回路稳定,从而保证通信设备的正常运作。
3.防雷作用在雷电天气下,接地能够安全地将电荷引入地下,保证周边环境的绝缘和设备的安全。
接地安全要求1.接地电阻对于通信机房来说,接地电阻必须在安全范围内。
一般来说,地网的接地电阻应小于 1 欧姆,接地体的接地电阻应小于 5 欧姆。
2.接地设施分类通信机房的接地设施应该按照以下分类,分别是保护性接地、门禁系统接地、信号传输接地、屏蔽接地等。
3.接地布线规定接地布线应该按照重要性程度进行布置,顶部应该用双钩夹固定,纵向和横向的导线应封好端部,不能留松散。
同时,根据使用情况进行内外护和。
4.接地线路规定通信机房内的线路布置应该合理、简捷并且要美观。
重要的线路要保障的安全可靠,是通信和电力线路相互分离,同时,给予足够的空间和保证适当的距离,避免交叉和干扰发生。
接地操作规范1.接地系统的选型接地的选型必须合理,要有承受电流的能力,同时要有稳定的接地电阻。
在不同的场合选择不同的接地方式,比如平面接地、立体接地、深度接地等。
2.接地试验在安装和维护过程中进行接地试验,对接地电阻进行测量,以判断接地系统的质量。
3.接地的标识对于接地设施进行标识,不同种类的接地电阻应当分别标识清楚,并要有接地电阻检查符号。
管理和维护要求1.定期巡检定期巡检接地设施,查看有无异常,维持良好的接地状态。
2.日常维护定期对接地设施进行清洗,保证接地体的接触性。
3.年度检查接地安全要求于维护次数是相辅相成的,一年应至少进行一次全面检查,对接地电阻进行测量,同时对接地设施的使用情况进行评估,做好评估记录。
机房接地规范机房接地规范是保证机房电气设备正常运行和人身安全的重要措施。
下面将介绍机房接地规范的相关内容。
1. 接地线材规范:机房接地线材应采用铜质导线,断面积根据机房的负载情况来选择。
常见的断面积有6平方毫米、10平方毫米、16平方毫米等。
接地线材应符合国家有关的标准和规范要求。
2. 接地电阻标准:机房的接地电阻是评价接地效果的一个重要指标。
一般来说,机房的接地电阻应低于4欧姆,以确保电流能够顺畅地通过地面。
接地电阻的测试应按照国家的标准进行,测试结果应保存在档案中。
3. 接地装置选型:机房接地装置的选型应根据机房的规模和设备的负载情况来确定。
常见的接地装置有接地母线和接地网。
接地母线适用于小型机房,接地网适用于大型机房。
接地装置应具有良好的导电性能和可靠的接地效果。
4. 接地装置的布置:机房接地装置的布置应符合安全要求,并能够方便检修和维护。
接地装置应布置在机房周围,远离水源和易燃物。
装置应与建筑物的地基接触良好,并与设备的金属外壳连接紧密。
5. 接地装置的连接方式:机房接地装置的连接方式应牢固可靠。
接地线材与接地母线或接地网的连接采用压接或焊接方式,连接点应清洁无氧化物。
接地线材与设备的连接采用螺丝紧固或压接方式,确保接触良好。
6. 接地装置的维护和检修:机房接地装置的维护和检修应定期进行。
定期检查接地线材的连接状态,保持线材的清洁和干燥。
定期测试机房的接地电阻,确保其符合标准要求。
如发现线材老化或接地电阻偏高,应及时更换或修复。
总结起来,机房接地规范是保证机房电气设备和人员安全的重要措施。
接地线材应符合标准要求,接地电阻应低于4欧姆,接地装置应选型合适、布置合理、连接可靠,定期维护和检修接地装置。
只有严格遵守机房接地规范,才能确保机房的正常运行和安全性。
机房防雷接地规范与防雷接地方式,你知道吗机房防雷接地规范要求.前言。
嘿,知道吗?原来机房与雷电有着密切的关系哦,一般机房都会采取防雷措施的,到底雷电对机房的影响有多大,一般机房是如何防雷的?今天,就让小编给大家普及普及吧!雷电的描述。
雷电是由天空中云层间的相互高速运动、剧烈磨擦,使高端云层和低端云层带上相反电荷。
此时,低端云层在其下面的大地上也感应出大量的异种电荷,形成一个极大的电容,当其场强达到一定强度时,就会产生对地放电,这就是雷电现象。
在气象学中,常用雷暴日数、年平均雷暴日数、年平均地面落雷密度,来表征某个地方雷电活动的频繁程度和强度。
此外,也使用年雷闪频数来评价雷电活动,它是指1000 平方公里范围内一年共发生雷闪击的次数。
大量观测统计资料表明,一个地区的雷闪频数与雷暴日数成线性关系。
通常,建筑行业的防雷,更多的注重。
雷暴日的多少;航空、航海、气象、通信等行业越来越关心年雷闪频数的多少。
我国一般按年平均雷暴日数将雷电活动区分为少雷区(<15 天)、中雷区(<15—40天)、多雷区(>41—90 天)、强雷区(>90 天)。
我国的雷电活动,夏季最活跃,冬季最少。
全球分布是赤道附近最活跃,随纬度升高而减少,极地最少。
雷电的破坏。
雷电的破坏主要是由于云层间或云和大地之间以及云和空气间的电位差达到一定程度(25—30kV/cm )时,所发生的猛烈放电现象。
通常雷击有三种形式,直击雷、感应雷、球形雷。
直击雷是带电的云层与大地上某一点之间发生迅猛的放电现象。
感应雷是当直击雷发生以后,云层带电迅速消失,地面某些范围由于散流电阻大,出现局部高电压,或在直击雷放电过程中,强大的脉冲电流对周围的导线或金属物产生电磁感应发生高电压、而发生闪击现象的二次雷。
球形雷是球状闪电的现象。
1)、直击雷破坏;当雷电直接击在建筑物上,强大的雷电流使建(构)筑物水份受热汽化膨胀,从而产生很大的机械力,导致建筑物燃烧或爆炸。
中国移动通信企业标准QB-×-×××-××××机房接地技术规范(第二稿)发布实施中国移动通信有限公司发布前言本规范以息产业部标准为基础,参考ITU-T的有关建议、要求,吸取国际上部分通信运营商和通信设备制造商的相关标准,结合我国移动通信机房的具体情况,提出了机房接地设计的技术要求,是中国移动通信机房接地的技术规范。
本规范由中移有限网[2008] 号印发。
本规范由中国移动通信有限公司网络部提出并归口。
本规范起草单位:中国移动通信有限公司中国移动通信集团浙江有限公司。
本规范主要起草人:方力高健於光鑫俞龙云。
本规范解释单位:中国移动通信有限公司网络部目录1范围2 引用标准3缩写词和术语4 总则5 通信大楼接地系统5,1 外部防雷装置5.2 接地网5.3接地体5.4接地引入线5.5室内等电位连接5.6 接地汇集线5.7接地线6 通信大楼的防雷与接地6.1通信大楼地网设计6.2 交流电源的引入与接地6.3 室内接地系统的设计6.4直流配电系统的接地与连接6.5通信设备的接地6.6 进入大楼通信缆线的防护6.7 机房内辅助设施的接地6.8 其他设施的接地6.9 机房内布线附录本规范用词说明条文说明1 范围本标准以信息产业部标准为基础,参考ITU-T建议、报告,吸取国际上部分通信运营商和通信设备制造商的相关标准,结合我国移动通信机房的实际情况制定。
本标准适用于新建移动通信大楼的防雷、接地系统工程设计。
对于改建、扩建、整治移动通信机房的防雷与接地系统也可参照本规范执行。
关于移动通信基站机房的防雷与接地系统的设计按QB-W-011-2007《基站防雷与接地技术规范》执行。
2 引用标准YD 5098-2005 通信局(站)防雷接地工程设计规范;TD/T 5003-2005 电信专用房屋设计规范;YD/T 1429-2006 通信局(站)在用防雷系统的技术要求和检测方法;YD/T 694-2004 总配线架;YD/T 778-2006 光纤配线架;YD/T 1437-2006 数字配线架;GB 50057-94 建筑物防雷设计规范(2000年版);GB/T 17626.5-1999 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验;ITU-T Recommendation G..703(11/2001)Physical/electrical characteristics of hierarchical digital interfaces;ITU-T Recommendation K.27(05/96)Bonding configuration and earthing inside a telecommunication building.ITU-T Earthing and Bonding Handbook(2003);GR 1089(NEBS)(2002)QWEST PUB 77355(Issue E)Grouding-Central Office and Remote Equipment Environment(June 2002)ERICSSON Bonding and earthing of telecom plants Document structure,Definitions and Abbrevitions.3缩写词和术语3.1缩写词BN(Bonding Network)连接网;BR(Battery Return)直流回流线;CBN公共连接网(Common Bonding Network)公共连接网;DC-C(Commom d.c. return)共直流回流系统;DC-I(Isolated d.c. return)隔离直流回流系统;DDF(digital distribution frame)数字配线架;EBN(Equipment Bonding Network)设备连接网;EMC(Electromagnetic Compatibility)电磁兼容性FED(Floor equipotential Earthing terminal Board)楼层汇流排IBN(Isolated Bonding Network)隔离连接网;LEB(Local equipotential Earthing terminal Board)局部等电位汇流排;MBN(Mesh-BN)网状连接网或网状BN;MDF(Main Distribution Frame)总配线架;N(Neutral conductor)中性线;ODF(Optical fiber Distribution Frame)光纤配线架;PDB(Power Distribution Board)电源分配板;PE(Protective Conductor)保护导体;SPC(Single Point Connection)单点连接;SPCB(Single Point Connection Bas)SPC母线排;SPCW(SPC Window)SPC窗口;SPD(Surge Protective Devices)浪涌保护器;UPS(Uninterruptible Power System)交流不间断电源;VR(Vertical Reise)垂直接地主干线(垂直接地汇集线);3.2 术语3.2.1 直击雷(Direct Lightning Flash)直接击在建筑物或防雷装置上的闪电。
机柜接地验收标准包括以下几项:
1. 机柜的金属框架及基础型钢必须进行接地处理,保证其与地面的良好接触。
2. 机柜接地线应采用铜芯绝缘导线,其截面面积应根据实际负载电流进行选择,以确保良好的导电性能。
3. 机柜接地线时要注意规范,接地面积不能小于1m,接地点距离建筑物应大于1m。
4. 网络机柜的接地主要接三条地线,分别是防雷地线、保护地线、直流逻辑地线,采用星型结构完成接地连接。
5. 弱电机柜是需要做接地处理的,这主要是为了安全考虑,包括保证机房内工作人员的人身安全以及保障设备安全。
6. 在验收过程中,除了对接地线的物理状况进行检查外,还需要使用专业的测试仪器对接地电阻进行测量,以确保其满足相关标准。
机房接地规范
集团标准化小组:[VVOPPT-JOPP28-JPPTL98-LOPPNN]
机房接地规范
接地系统是机房环境的重要组成部分,它不仅直接影响机房通信设备的通信质量和机房电源系统的正常运行,还起到保护人身安全和设备安全的作用。
接地系统是由接地体、接地引入线、地线盘或接地汇接排和接地配线组成。
接地系统的电阻主要由接地体附近的土壤电阻所决定。
如果土壤电阻率较高,无法达到接地电阻小于4欧姆的要求,就必须采用人工降低接地电阻的方法。
1、机房接地系统设计目标
在采用分散接地方式时,接地电阻要求如下:
(1)工作接地电阻≤2Ω
(2)保护接地电阻≤4Ω
(3)防雷接地电阻≤10Ω
我公司接地系统要求:
1、计算机系统直流直接接地电阻小于4欧姆
2、计算机系统直流联合接地电阻小于1欧姆
3、交流工作接地系统接地电阻小于4欧姆
4、计算机系统安全保护接地电阻和静电接地小于2欧姆
5、防雷保护接地系统接地电阻小于2欧姆
2、接地的种类
工作接地:利用大地作为工作回路的一条导线
保护接地:利用大地建立统一的参考电位或起屏蔽作用,以使电路工作稳定、质量良好,特别是保证设备和工作人员的安全。
重复接地:将零线上的多点与大地多次作金属性连接。
静电接地:设备移动或物体在管道中移动,因摩擦产生静电,它聚集在管到、容器和贮藏或加工设备上,形成很高电位,对人身安全及对设备和建筑物都有危险。
作了静电接地,静电一旦产生,就导入地中,以消除其聚集的可能。
直流工作接地(也称逻辑接地、信号接地):计算机以及一切微电了设备,大部分采用CMOS集成电路,工作于较低的直流电压下,为使同一系统的电脑、微电子设备的工作电路具有同一"电位"参考点,将所有设备的"零"电位点接于同一接地装置,它可以稳定电路的电位,防止外来的干扰,这称为直流工作接地。
防雷接地:为使雷电浪涌电流泄入大地,使被保护物免遭直击雷或感应雷等浪涌过电压、过电流的危害,所有建筑物、电气设备、线路、网络等不带电金属部分、金属护套、避雷器以及一切水、气管道等均应与防雷接地装置作金属性连接。
接地施工方案1
1. 在所选位置向下挖1.6m深的坑;
2. 坑内打入2.2m长,下端尖形的紫铜接地极;
3. 相邻接地体(一根)间距5m,建筑物间距1.5m;
4. 相邻接地体间连接入扁铜40×4mm连接;
5. 打入接地体时到2.0m时止;
6. 用40×4mm扁铜与接地体焊接与母线连接入机房;
如图:
材料紫铜接地极扁铜辅助接地极盐与木炭粉母线
规格 600×50mm 40×4mm Φ20或Φ50 适量 25mm2×100m
此方案一般实测接地电阻约1 ∽3Ω。
等电位连接
在机房防静电地板下,沿着地面上布置40*3紫铜
排,形成闭合环接地汇流母排。
将配电箱金属外壳、电源地、避雷器地、机柜外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统(设备的外壳),以及对防静电地板下的隔离架进行多点等电位接地就进至汇流排。
并采用等电位连接线4-10mm2铜芯线螺栓紧固的线夹作为连接材料。
同时在机房找出建筑物主钢筋,经测试确与避雷带连接良好,用f14镀锌圆钢通过铜铁转换接头将接地汇流母排与之连接起来。
地板下直流铜排及接线端子
实物图
材料紫铜接地极扁铜辅助接地极盐与木炭粉母线
规格 600×50mm 40×4mm Φ20或Φ50 适量 25mm2×100m
机房接地方案
接地系统是机房环境的重要组成部分,它不仅直接影响机房通信设备的通信质量和机房电源系统的正常运行,还起到保护人身安全和设备安全的作用。
接地系统是由接地体、接地引入线、地线盘或接地汇接排和接地配线组成。
接地系统的电阻主要由接地体附近的土壤电阻所决定。
如果土壤电阻率较高,无法达到接地电阻小于4欧姆的要求,就必须采用人工降低接地电阻的方法。
1、机房接地系统设计目标
在采用分散接地方式时,接地电阻要求如下:
(1)工作接地电阻≤2Ω
(2)保护接地电阻≤4Ω
(3)防雷接地电阻≤10Ω
我公司接地系统要求:
1、计算机系统直流直接接地电阻小于4欧姆
2、计算机系统直流联合接地电阻小于1欧姆
3、交流工作接地系统接地电阻小于4欧姆
4、计算机系统安全保护接地电阻和静电接地小于2欧姆
5、防雷保护接地系统接地电阻小于2欧姆
2、接地的种类
工作接地:利用大地作为工作回路的一条导线
保护接地:利用大地建立统一的参考电位或起屏蔽作用,以使电路工作稳定、质量良好,特别是保证设备和工作人员的安全。
重复接地:将零线上的多点与大地多次作金属性连接。
静电接地:设备移动或物体在管道中移动,因摩擦产生静电,它聚集在管到、容器和贮藏或加工设备上,形成很高电位,对人身安全及对设备和建筑物都有危险。
作了静电接地,静电一旦产生,就导入地中,以消除其聚集的可能。
直流工作接地(也称逻辑接地、信号接地):计算机以及一切微电了设备,大部分采用CMOS集成电路,工作于较低的直流电压下,为使同一系统的电脑、微电子设备的工作电路具有同一"电位"参考点,将所有设备的"零
"电位点接于同一接地装置,它可以稳定电路的电位,防止外来的干扰,这称为直流工作接地。
防雷接地:为使雷电浪涌电流泄入大地,使被保护物免遭直击雷或感应雷等浪涌过电压、过电流的危害,所有建筑物、电气设备、线路、网
络等不带电金属部分、金属护套、避雷器以及一切水、气管道等均应与防雷接地装置作金属性连接。
接地施工方案1
1. 在所选位置向下挖1.6m深的坑;
2. 坑内打入2.2m长,下端尖形的紫铜接地极;
3. 相邻接地体(一根)间距5m,建筑物间距1.5m;
4. 相邻接地体间连接入扁铜40×4mm连接;
5. 打入接地体时到2.0m时止;
6. 用40×4mm扁铜与接地体焊接与母线连接入机房;
如图:
材料紫铜接地极扁铜辅助接地极盐与木炭粉母线
规格 600×50mm 40×4mm Φ20或Φ50 适量 25mm2×100m
此方案一般实测接地电阻约1 ∽3Ω。
等电位连接
在机房防静电地板下,沿着地面上布置40*3紫铜排,形成闭合环接地汇流母排。
将配电箱金属外壳、电源地、避雷器地、机柜外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统(设备的外壳),以及对防静电地板下的隔离架进行多点等电位接地就进至汇流排。
并采用等电位连接线4-10mm2铜芯线螺
栓紧固的线夹作为连接材料。
同时在机房找出建筑物主钢筋,经测试确与避雷带连接良好,用f14镀锌圆钢通过铜铁转换接头将接地汇流母排与之连接起来。
地板下直流铜排及接线端子
实物图
材料紫铜接地极扁铜辅助接地极盐与木炭粉母线
规格 600×50mm 40×4mm Φ20或Φ50 适量 25mm2×100m。
