基础测量放线施工方案

测量放线施工方案基础、楼层测量放线1)基础测量放线⑴在地面上进行基础定位放线，确定基础中心线和基础边线的位置。

在地面上进行放线时，应先在地面上做好标记，然后在基础中心线和基础边线上进行放线，以确保测量的准确性。

⑵对于高层建筑，应在地面上进行基础定位放线，并在每层楼的基础上进行放线，以确定每层楼的位置和高度。

2)楼层测量放线⑴在每层楼的楼板上进行放线，以确定每个房间的位置和大小。

⑵在每层楼的墙体上进行放线，以确定墙体的位置和大小。

⑶在每层楼的天花板上进行放线，以确定天花板的位置和大小。

3．装饰装修测量放线⑴在装饰装修前，应在墙体、天花板和地面上进行放线，以确定装饰装修的位置和大小。

⑵在装饰装修过程中，应根据实际情况进行调整和修正，以确保装饰装修的准确性和美观性。

四、放线座标图根据测量放线结果，制作放线座标图，标明建筑物的位置和大小，以便后续施工和验收。

座标图应清晰、准确、完整，符合规范要求。

同时，应保存好原始数据和测量记录，以备后续查验。

XXX组团二期工程测量放线施工方案1.标高测量放线根据建设单位给定的标准水准点，向现场内引测标高，并在场地周围及原有建筑物上做好标记。

测量至少两次后，用红漆将标高点描画成三角标记。

完成平面定位和标高引测后，请规划单位、设计单位、监理单位和建设单位验线，并完成签字验收手续。

2.基础测量放线在孔桩开挖之前，使用经纬仪从定位引桩引到井圈上，并以十字轴线为基准，分别定出其它轴线。

在孔桩开挖1米后，使用水准仪从现场临时水准点向桩下引测标高，在桩护壁上做标记，作为桩下施工的临时水准点。

当人工挖孔桩混凝土浇完后，使用控制线来放线确定墙柱插筋位置，并引测标高控制混凝土的高度。

在地下室墙柱混凝土浇完后，引测标高，在上面弹出地下室50线，作为支模和打地面的标高依据。

3.楼层放线采用内控点传递法，并在每栋楼设置4个内控点，组成自成体系的矩形控制方格。

在浇筑±0.000层楼面混凝土过程中，按照每栋楼内控制点布置图预埋100×100×3mm铁板，并在混凝土达到可上人强度时，用钢针划出纵、横轴控制线交叉线，并将交叉点处钻出2mm小孔作为标志。

1测量放线施工方案放线是指在施工现场根据设计要求进行测量、标定，并用线条或线框进行划线，以便于后续施工人员在建筑物或道路等工程项目中准确定位和布置。

在建筑施工中，放线是一个非常重要的环节，贯穿于整个工程的各个阶段，包括桩基施工、土方开挖、混凝土浇筑和墙面装修等。

本文将介绍一个测量放线施工方案，包括准备工作、放线方法、施工步骤等内容。

一、准备工作1.工程准备：在进行放线前，需要对工程现场进行勘测和预划，了解地形地貌、工程要求和设计图纸等相关信息。

同时，要对施工场地进行清理和平整，确保放线的准确性和便捷性。

2.人员配备：为了保证施工质量和效率，需要配备经验丰富的放线人员和助理，并确保他们具有相关的技术能力和专业知识。

3.测量工具：在进行放线的过程中，需要准备测量工具包括放线工具（如放线盘、塔杆、墨线笔等）、测量仪器（如测距仪、水平仪等）和随手工具（如尺子、铁锤等）。

4.安全措施：在放线施工过程中，要严格遵守安全操作规程，确保施工人员的安全，包括穿着符合要求的安全防护装备、注意施工现场的安全标识和标志等。

二、放线方法1.直尺放线法：直尺放线法是一种简单精确的放线方法，适用于建筑物的地坪、墙体、梁柱等平面构件的放线。

放线时，先用铁锤和尺子在施工现场的相关位置标记基准点，然后用直尺和墨线笔进行放线，确保线条直、准、平整。

2.垂直放线法：垂直放线法适用于建筑物的墙体、柱子、门窗等垂直面构件的放线。

放线时，首先确定基准点和基准线，然后用水平仪和塔杆进行垂直放线，确保线条垂直、平整。

3.标高放线法：标高放线法适用于建筑物的楼板、天棚、地台等高程构件的放线。

放线时，需要在建筑物的相关位置设置高程点，并用水平仪和测距仪进行标高放线，确保高程准确。

三、施工步骤1.制定放线计划：在进行放线前，要制定详细的放线计划，包括放线位置、放线方法、放线人员、放线工具等内容，确保整个放线过程顺利进行。

2.勘测选点：根据设计图纸和工程要求，在施工现场选择合适的基准点和基准线，标记放线点，保证放线的准确性和稳定性。

测量放线的施工方案1. 引言测量放线是在施工前必不可少的一项工作，它的目的是根据设计图纸或施工图纸的要求，在实际的施工现场中确定各个构筑物的具体位置和尺寸。

准确的放线工作是保证施工质量的基础，因此需要制定科学合理的施工方案。

2. 测量放线前的准备工作在进行测量放线之前，需要进行以下准备工作：2.1. 熟悉设计图纸或施工图纸熟悉设计图纸或施工图纸的内容，了解各个构筑物的位置、尺寸和标高要求等。

2.2. 准备测量工具准备好各种测量工具，如经纬仪、水平仪、测距仪、钢尺等。

2.3. 清理施工现场在进行测量放线之前，需要将施工现场清理干净，确保没有障碍物影响测量工作。

3. 测量放线的步骤测量放线的步骤一般包括以下几个方面：3.1. 确定基准点和起点根据设计图纸或施工图纸，确定放线的基准点和起点。

基准点通常选取在施工现场的边界或具有固定位置的构筑物上，起点则是从基准点出发进行放线的起点。

3.2. 进行水平放线首先，使用水平仪测量出基准点和起点的标高差，并进行校正。

然后，使用水平仪在地面上进行水平放线，将基准点和起点之间的水平线段标示出来。

3.3. 进行垂直放线在水平线段的起点和终点上，使用经纬仪进行垂直放线。

测量出垂直线段的长度，并在地面上进行标示。

根据设计图纸或施工图纸的要求，可以进行多个垂直线段的放线。

3.4. 进行水平距离的放线根据设计图纸或施工图纸的要求，使用测距仪等测量工具，进行水平距离的放线。

在地面上进行标示，标明各个构筑物之间的水平距离。

3.5. 进行角度放线根据设计图纸或施工图纸的要求，使用经纬仪等测量工具，进行角度放线。

在地面上进行标示，标明各个构筑物之间的角度。

4. 测量放线的注意事项在进行测量放线过程中，需要注意以下事项：4.1. 保证测量准确在进行测量放线过程中，需要保证测量工具的准确性，并且要仔细进行测量。

如果有疑问或不确定的地方，应及时进行核实。

4.2. 标示清晰在进行放线标示时，要保证标示清晰可见，避免混淆或误解。

测量放线专项施工方案测量放线是施工中必不可少的一项工作，它对整个施工项目的顺利进行起着关键的作用。

为了确保测量放线的准确性和高效性，我们制定了如下的放线专项施工方案。

一、前期准备1. 完善设计文件：在测量放线前，必须先仔细研究设计文件，特别是平面图和剖面图，了解建筑物的基本结构和尺寸。

2. 准备放线工具：包括量具、测量仪器、放线绳等。

3. 制定放线计划：根据设计文件和工程实际情况，确定放线的先后顺序和放线点的位置。

二、放线方法和步骤1. 传统放线法：（1）确定放线基准点：选择建筑物四个角点中的一个为基准点，优先选择地势较高或建筑物结构较牢固的角点。

根据设计要求，在基准点上打钢钉，并拉直放线绳。

（2）确定放线方向：根据设计要求，确定主线或控制线的走向，并利用量具和测量仪器进行测量，确保放线的准确性。

（3）进行放线：根据放线计划，依次确定放线点并进行放线。

在每个放线点上打钢钉，并用放线绳连接钉子。

2. 电子放线法：采用电子放线仪等现代测量仪器进行放线。

首先将仪器设置在放线基准点上，并自动获取坐标。

然后按照设计要求，依次确定放线点，仪器会自动指示各个放线点的位置，并进行放线。

三、注意事项1. 放线必须准确：放线的准确性直接影响到施工工程的质量和进度，因此，放线人员必须要具备一定的测量技术和专业知识。

2. 防止误差累积：在放线过程中，各个放线点之间的连续性和相对位置的准确性非常重要。

为了防止误差的累积，放线时应仔细检查每个放线点的位置，并及时进行调整。

3. 安全第一：在放线施工中，应严格遵守施工安全规范，做好安全防护措施，确保放线人员的人身安全和设备的安全。

4. 录入数据：在放线完成后，应及时将放线数据录入到工程资料中，以备后期施工和验收使用。

通过以上的测量放线专项施工方案，我们将能够确保放线的准确性和高效性，为后续施工提供准确的基准和控制线，保证施工工程的顺利进行。

同时，我们将严格遵守安全规范，做好施工安全工作，确保放线人员的人身安全和设备的安全。

一、工程概况本工程位于[具体地理位置]，主楼地下二层，地上十九层，采用框架、剪力墙结构；裙楼地下二层、地上三层，框架结构。

总建筑面积为33057.04平方米，主楼建筑总高度为91.25米。

主楼结构呈弧线形，裙楼结构呈椭圆形。

二、施工目标1. 确保测量放线精度，满足设计要求。

2. 严格控制施工进度，确保工程顺利进行。

3. 确保施工安全，防止事故发生。

三、施工准备1. 技术准备：了解本工程定位点坐标及标高，熟悉图纸，掌握结构设计特点，制定有效的测量放线方案。

2. 仪器、设施准备：配备激光全站仪1台，激光铅垂仪1台，经纬仪1台，水准仪1台，50米钢尺3把，5米钢尺10～15把，线锤2只等配套工器具。

3. 人员准备：1名专业测绘工程师，8名持证上岗测量工负责现场测量工作。

四、测量放线方案1. 建筑物定位：根据建设单位提供的坐标原点，使用全站仪进行各轴交点坐标投测，依次施放出各轴线及控制线。

2. 基础定位：基础垫层施工完成后，在防水层的保护层上放线。

先用激光全站仪定出周边轴线位置，再根据周边轴线设置平面控制网，根据平面控制网量测各弧形轴线交点，最后用矢高法弹出弧线形轴线尺寸。

3. 地下二层与地下一层定位放线：先用线锤或经纬仪将周边定位轴线引测上来，作为定位放线基准。

4. 主体施工放线：基础工程施工出正负零后，根据轴线定位桩及外引的轴线基准线进行施工放线。

五、施工质量控制1. 严格遵循国家相关规范和标准，确保测量放线精度。

2. 定期对测量仪器进行校验，确保仪器性能稳定。

3. 加强施工过程中的质量监控，及时发现并解决质量问题。

4. 对施工数据进行记录和整理，确保数据的准确性和完整性。

六、施工安全措施1. 施工人员必须穿戴安全帽、安全带等防护用品。

2. 严格遵守施工现场的安全规定，防止事故发生。

3. 加强对施工区域的安全管理，确保施工安全。

4. 定期进行安全检查，及时发现并整改安全隐患。

七、施工进度安排1. 施工准备阶段：5天。

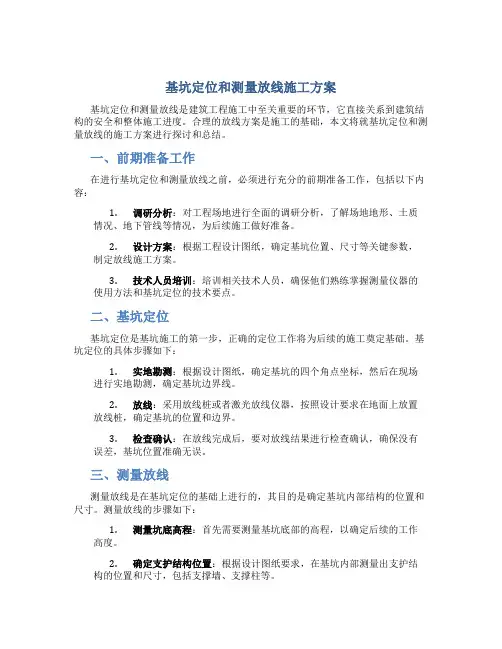

基坑定位和测量放线施工方案基坑定位和测量放线是建筑工程施工中至关重要的环节，它直接关系到建筑结构的安全和整体施工进度。

合理的放线方案是施工的基础，本文将就基坑定位和测量放线的施工方案进行探讨和总结。

一、前期准备工作在进行基坑定位和测量放线之前，必须进行充分的前期准备工作，包括以下内容：1.调研分析：对工程场地进行全面的调研分析，了解场地地形、土质情况、地下管线等情况，为后续施工做好准备。

2.设计方案：根据工程设计图纸，确定基坑位置、尺寸等关键参数，制定放线施工方案。

3.技术人员培训：培训相关技术人员，确保他们熟练掌握测量仪器的使用方法和基坑定位的技术要点。

二、基坑定位基坑定位是基坑施工的第一步，正确的定位工作将为后续的施工奠定基础。

基坑定位的具体步骤如下：1.实地勘测：根据设计图纸，确定基坑的四个角点坐标，然后在现场进行实地勘测，确定基坑边界线。

2.放线：采用放线桩或者激光放线仪器，按照设计要求在地面上放置放线桩，确定基坑的位置和边界。

3.检查确认：在放线完成后，要对放线结果进行检查确认，确保没有误差，基坑位置准确无误。

三、测量放线测量放线是在基坑定位的基础上进行的，其目的是确定基坑内部结构的位置和尺寸。

测量放线的步骤如下：1.测量坑底高程：首先需要测量基坑底部的高程，以确定后续的工作高度。

2.确定支护结构位置：根据设计图纸要求，在基坑内部测量出支护结构的位置和尺寸，包括支撑墙、支撑柱等。

3.监测基坑变形：在支护结构施工过程中，需要对基坑的变形进行实时监测，及时调整支护结构。

4.最终验收：测量放线完成后，要进行最终验收，保证基坑结构的位置和尺寸符合设计要求。

四、总结基坑定位和测量放线是建筑工程中至关重要的环节，正确的施工方案和操作流程将为施工工作的顺利进行提供保障。

在实际施工中，要根据具体情况灵活应对，确保基坑施工的顺利进行。

测量放线专项施工方案测量放线是在工程施工过程中不可或缺的一项工作，其主要目的是通过精确的测量和放线来确保工程的准确性和稳定性。

本文将详细介绍测量放线专项施工方案。

一、施工准备工作1.组建测量放线小组：根据工程的规模和复杂程度，组建一支专业的测量放线小组，包括测量工程师、技术员等。

2.准备测量仪器和设备：根据具体工程的要求，准备好各种必要的测量仪器和设备，如全站仪、测距仪、水平仪等。

3.熟悉工程图纸和方案：测量放线小组成员应对工程图纸和方案非常熟悉，理解其中的测量和放线要求。

4.制定施工计划：根据工程的进度和要求，制定详细的测量放线施工计划，包括时间安排、施工步骤等。

二、测量放线工作流程1.基本测量：首先进行基本测量，包括测量场地的大小和形状，确定建筑物的位置和基准点等。

采用全站仪等仪器进行测量，确保测量数据的准确性。

2.建筑物放线：根据工程图纸和方案，按照规定的尺寸和比例进行建筑物的放线。

通过全站仪和测距仪等仪器，将建筑物的位置和尺寸准确地放线到场地上。

3.道路和排水系统放线：根据工程图纸和方案，进行道路和排水系统的放线工作。

通过测量和放线，确定道路的位置、宽度和坡度，确保道路和排水系统的准确性和合理性。

4.设备和设施放线：根据工程要求，对各种设备和设施进行放线。

如电力设备、通信设备、消防设备等。

通过测量和放线，确保设备和设施的准确安装位置。

5.质量检查和调整：在进行测量和放线的过程中，要随时进行质量检查，并根据需要进行调整。

如发现测量数据不准确或放线不符合要求，要及时进行调整和修正。

三、施工安全措施1.安全培训：对所有参与测量放线工作的人员进行安全培训，强调安全意识和安全操作规程，确保施工过程中的安全。

2.使用防护设备：在进行测量放线工作时，要使用各种必要的防护设备，如安全帽、安全鞋、护目镜等。

3.注意施工现场安全：在施工现场设置警示标志，保持施工现场的整洁和安全，防止意外事故的发生。

4.安全监督和指导：负责施工的人员要进行安全监督和指导，确保各项安全措施的有效执行。

测量放线施工方案一、前言在工程施工过程中，测量放线是至关重要的环节之一，它直接关系到工程的施工质量和进度。

本文将介绍测量放线的基本原理、施工方案及注意事项，以期为相关工程实践提供参考。

二、测量放线的基本原理测量放线是通过测量仪器对工程建筑区域进行测量和标示，确定建筑物的位置、大小和形状，为后续施工提供参考依据。

测量放线的基本原理包括测量仪器的选择、测量的精度与准确性以及施工现场环境的影响等方面。

三、测量放线的施工方案1.确定放线起点和方向：在施工现场确定放线起点，并根据工程图纸确定放线方向，确保放线的准确性和连续性。

2.选择放线仪器：根据工程要求选择合适的放线仪器，如全站仪、测距仪等，保证测量的准确性和精度。

3.标定测量仪器：在进行实际测量前，对放线仪器进行标定，校正仪器的误差，提高测量的准确度。

4.进行放线测量：根据工程图纸要求，进行放线测量，保持仪器的稳定性和准确性，确保测量结果的可靠性。

5.记录和保存数据：及时记录和保存放线测量的数据，保证施工后的检查和复核。

四、测量放线的注意事项1.在进行放线测量时，要注意避免仪器受到外界干扰，保持测量的稳定性。

2.在放线过程中，要及时校正仪器误差，保证测量结果的准确性。

3.放线测量后，要进行数据的整理和保存，以备后续复核和验收使用。

4.在不可避免的天气条件下，要采取相应的防护措施，确保测量工作的顺利进行。

五、结论测量放线是工程施工的重要环节，准确的测量放线工作能够为工程的施工质量和进度提供可靠的依据。

在实际工程实践中，应根据工程要求和实际情况，科学选择测量仪器，严格执行施工方案，确保测量工作的准确性和可靠性。

测量放线方案（1）基础放线根据场地上建筑主轴线控制点，先将房屋外墙轴线的交点用木桩测定于地面上，并在桩顶钉上小钉作为标志。

房屋外墙轴线测定以后，再根据建筑物平面图，将内部开间所有轴线都一一测出。

然后检查房屋轴线的距离，误差不得超过轴线长度的1/2000，且不超过5mm 。

（2）龙门板的设置1）在建筑物四角与内纵、横墙两端基槽开挖边线以外约1～1.5m 处钉设龙门桩，龙门桩要钉得竖直、牢固，木桩侧面与基槽平行。

2）根据建筑场地水准点，在每个龙门桩上测设±0.000 标高线，若现场条件不许可时，也可测设比±0.000 高或低一定数值的线，但同一个建筑物最好只选用一个标高。

3）沿龙门桩上测设的高程线钉设龙门板，龙门板顶面的标高要在同一个水平面上，标高测定容差为±5mm 。

4）根据轴线桩，用经纬仪将墙、柱的轴线投到龙门板顶面上，并钉小钉标明，投点容差为±5mm 。

5）用钢尺沿龙门板顶面检查轴线钉的间距，相对误差不应超过1/2000。

经检核合格后，以轴线钉为准，将墙宽、基槽宽标在龙门板上，根据龙门板上的标志点进行测量定位。

2．基础施工测量（1）基槽抄平为了控制基槽的开挖深度，在基坑清槽前，应用水准仪在基坑的四壁或者坑底边沿及中央打入小木桩，在木桩上引测同一标高的标点，以便根据标高拉线控制坑基底标高。

清槽完后，经过设计、勘察、建设单位、监理和质检站验收完后方可浇筑混凝土垫层.（2）基础定位基础垫层混凝土浇筑好后，根据龙门板上的轴线钉，用经纬仪把轴线投测到垫层上，然后在垫层上用墨线弹出基础边线（3）底板轴线的测量底板垫层混凝土浇筑好后，根据施工图，在垫层上投测中心线，根据中线点弹出墨线，绘出底板的外皮尺寸线，然后支模，绑扎钢筋。

要用水准仪在钢筋上引测同一标高的标点，拉上通线，在浇筑底板混凝土时，控制底板混凝土的标高。

（4）基础模板的测量在底板混凝土浇筑好以后，根据施工图和定位桩，在底板上放出剪力墙和基础、柱子的中心线，并弹墨线标明，用为支模的依据。

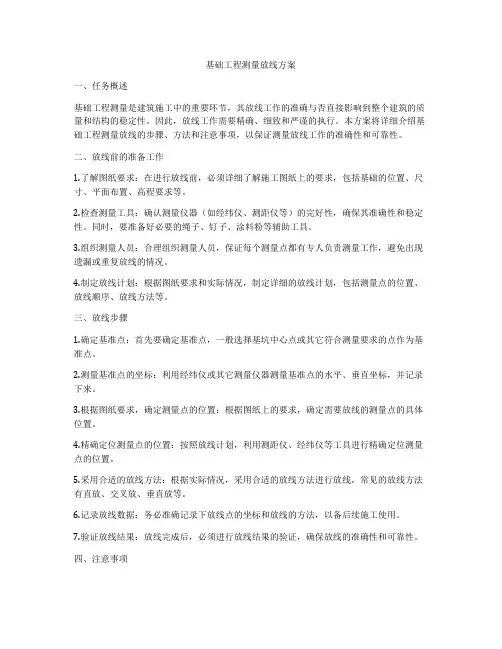

基础工程测量放线方案一、任务概述基础工程测量是建筑施工中的重要环节，其放线工作的准确与否直接影响到整个建筑的质量和结构的稳定性。

因此，放线工作需要精确、细致和严谨的执行。

本方案将详细介绍基础工程测量放线的步骤、方法和注意事项，以保证测量放线工作的准确性和可靠性。

二、放线前的准备工作1.了解图纸要求：在进行放线前，必须详细了解施工图纸上的要求，包括基础的位置、尺寸、平面布置、高程要求等。

2.检查测量工具：确认测量仪器（如经纬仪、测距仪等）的完好性，确保其准确性和稳定性。

同时，要准备好必要的绳子、钉子、涂料粉等辅助工具。

3.组织测量人员：合理组织测量人员，保证每个测量点都有专人负责测量工作，避免出现遗漏或重复放线的情况。

4.制定放线计划：根据图纸要求和实际情况，制定详细的放线计划，包括测量点的位置、放线顺序、放线方法等。

三、放线步骤1.确定基准点：首先要确定基准点，一般选择基坑中心点或其它符合测量要求的点作为基准点。

2.测量基准点的坐标：利用经纬仪或其它测量仪器测量基准点的水平、垂直坐标，并记录下来。

3.根据图纸要求，确定测量点的位置：根据图纸上的要求，确定需要放线的测量点的具体位置。

4.精确定位测量点的位置：按照放线计划，利用测距仪、经纬仪等工具进行精确定位测量点的位置。

5.采用合适的放线方法：根据实际情况，采用合适的放线方法进行放线，常见的放线方法有直放、交叉放、垂直放等。

6.记录放线数据：务必准确记录下放线点的坐标和放线的方法，以备后续施工使用。

7.验证放线结果：放线完成后，必须进行放线结果的验证，确保放线的准确性和可靠性。

四、注意事项1.测量放线过程中，必须严格按照图纸要求和放线计划进行，不得随意更改测量点的位置和放线方法。

2.测量仪器的准确性是放线工作的基础，因此在使用测量仪器前，必须进行校准，并保持测量仪器的干净和良好的状态。

3.在测量放线过程中，要特别注意安全，防止发生意外事故。

4.在放线过程中，必须随时与施工单位保持沟通，确保放线工作的协调和顺利进行。

工程测量放线专项施工方案工程测量放线是在工程施工阶段中的一个重要环节，是确定工程地理位置和各个构筑物位置的基础工作。

本方案旨在确保测量放线工作的准确性和高效性，在不同工程项目中合理选择和应用测量方法，以及确保测量放线人员的安全。

一、项目概况以一些具体的工程项目（如建筑、道路、水利、桥梁等）为例，说明工程测量放线的需求和目标。

二、工程测量放线的方法选择根据项目实际情况，选择适当的测量放线方法，包括以下几种常用方法：1.全站仪法：适用于较大的室外工程，如道路、桥梁等，具有高精度和较大测量范围的特点。

2.钢尺法：适用于较小的场地或者需要快速测量的工程项目，如家居装修、室内装修等，具有简单易行、测量速度快的特点。

3.GPS法：适用于大范围、较长时间的室外工程，如管道布局、土木工程等，具有高精度和定位准确的特点。

三、测量放线的步骤和流程1.根据工程图纸和设计要求，确定需要进行测量放线的关键点和线路。

2.准备测量仪器和工具，并进行校准和测试，确保测量的准确性。

3.根据具体的测量方法，进行实地测量，并记录数据。

4.针对不同测量点和线路，确定放线方式和目标，进行放线。

5.进行现场标识，确保测量点和线路的可辨认性。

6.结合实际工程施工情况，进行调整和修正，确保放线准确度。

四、测量放线的质量控制1.严格执行测量放线的程序，确保每个步骤的准确性。

2.测量仪器和工具的周期性校验和检修，确保其准确性和正常工作。

3.验收和审查放线数据，发现并及时纠正错误。

4.加强测量放线人员的技术培训和安全教育，提高其能力和意识。

五、测量放线的安全工作1.测量放线人员必须佩戴必要的安全防护用品，如安全帽、防护眼镜、工作服等。

2.在进行测量放线工作时，必须注意周围环境的安全性和稳定性，防止意外事故的发生。

3.在需要进行高空测量和放线时，必须采取必要的安全措施，如固定绳索、使用安全扣等。

六、工程测量放线的效果评估1.对完成的工程测量放线工作进行检查和验收，确保其符合工程要求和设计要求。

第1篇一、编制依据1. 国家相关法律法规和标准规范。

2. 工程设计图纸和相关技术资料。

3. 施工现场实际情况。

二、工程概况1. 工程名称：XX项目2. 工程地点：XX市XX区XX街道3. 工程规模：总建筑面积XX万平方米，建筑高度XX米4. 工程类型：住宅、商业、办公综合体三、施工准备1. 人员组织：成立测量放线小组，由专业测绘工程师、测量工、施工员等组成。

2. 仪器设备：全站仪、水准仪、经纬仪、钢尺、线锤、测量标志等。

3. 材料准备：红砖、白灰、木桩、铁钉、钢条、油漆、图纸、水、砂、石子、水泥等。

四、测量放线方案1. 控制测量：根据设计图纸，确定施工区域的平面控制网和高程控制网，进行控制测量，确保施工放线精度。

2. 定位放线：（1）平面控制：利用全站仪，根据设计图纸，进行平面控制点的放样，确保放样点的准确性。

（2）高程控制：利用水准仪，根据设计图纸，进行高程控制点的放样，确保放样点的高程精度。

（3）轴线放样：根据平面控制网和高程控制网，进行轴线放样，确保轴线放样的准确性。

（4）弧形轴线放样：对于弧形轴线，采用全站仪进行坐标投测，依次施放出各轴线及控制线。

（5）结构放样：根据设计图纸，进行结构放样，包括梁、板、柱等，确保结构放样的准确性。

3. 施工测量：（1）轴线投测：根据控制网，进行轴线投测，确保轴线位置的准确性。

（2）标高传递：利用水准仪，进行标高传递，确保标高的准确性。

（3）垂直度检测：利用经纬仪，进行垂直度检测，确保垂直度的准确性。

五、质量要求1. 测量放线精度应符合国家相关法律法规和标准规范的要求。

2. 放样点应准确无误，误差控制在允许范围内。

3. 施工测量应与设计图纸相符，确保施工质量。

六、安全措施1. 严格执行测量放线操作规程，确保操作安全。

2. 定期对测量仪器进行校验，确保仪器精度。

3. 施工现场应设置安全警示标志，防止人员误入危险区域。

七、环境保护1. 严格按照国家环保法规，控制施工现场的噪音、粉尘等污染。

测量放线施工方案与技术措施放线施工方案和技术措施是在工程施工过程中进行测量和布置的重要工作。

为了确保工程质量和进度，以下是一个针对测量放线施工方案和技术措施的详细介绍。

一、放线施工方案：1.确定测量控制点：根据设计图纸和施工方案，确定需要测量的控制点，并在地面上进行标定。

2.编制放线表格：将需要进行放线的控制点，按照一定的顺序编制放线表格，明确每个点的坐标和放线要求。

3.放线仪器选择：根据放线的具体要求，选择适当的放线仪器，如全站仪、自动水平仪等。

4.放线过程：按照放线表格的要求，使用放线仪器进行测量和放线。

在放线过程中，可以采用配线桩、线杆等标志物来辅助放线。

5.放线记录：在放线过程中，要及时准确地记录每个点的放线坐标和放线结果。

并将放线的数据与设计图纸进行核对。

6.放线结果检查：放线工作完成后，要进行放线结果的检查和核对。

确保放线的准确性和可靠性。

7.放线报告编制：根据放线结果，编制放线报告，并将报告提交给相关部门或单位进行审批和备案。

二、技术措施：1.仪器校准：在进行放线前，要对使用的放线仪器进行校准。

保证仪器的准确性和稳定性。

2.放线精度要求：根据工程的具体要求，确定放线的精度要求。

并采取相应的技术措施来保证放线的精度。

3.地形复杂区域的处理：对于地形复杂的区域，如山区和河流交叉区域，要针对具体情况采取不同的放线技术措施。

如采用无线局域网和GPS 技术进行放线。

4.放线过程中的防护措施：在放线过程中，要注意保护放线仪器，避免受到外部的干扰和损坏。

同时要保护测量控制点，防止被误移或破坏。

5.数据处理和分析：在放线完毕后，要对放线数据进行处理和分析。

检查放线的准确性，并根据需要对放线结果进行调整和修正。

6.安全措施：在进行放线施工时，要注意安全事项。

遵守相关的安全规章制度，确保人员的安全和仪器的安全。

7.合理安排放线顺序：根据工程的进度和施工要求，合理安排放线的顺序。

避免放线的顺序和施工的顺序产生冲突。

测量放线专项施工方案
一、背景
测量放线作为土木工程中的关键环节，对工程质量有着直接的影响。

本文旨在提出合理可行的测量放线专项施工方案，以确保工程测量放线工作的准确性和顺利进行。

二、施工前准备
1. 人员配备
合理安排测量放线人员，确保人员素质高、经验丰富，具备相关资质证书。

2. 测量设备
检查测量仪器的准确性和完整性，确保测量设备的正常使用。

3. 工作计划
制定详细的工作计划，包括工作流程、时间安排等，确保施工过程有序进行。

三、施工过程
1. 实地勘测
在施工现场进行实地勘测，确定测量放线的起点和终点，保证测量的准确性。

2. 放线测量
根据设计要求进行放线测量，采用适当的方法和技术，确保放线的准确性和稳定性。

3. 数据处理
对测量数据进行及时、准确的处理，生成符合要求的测量报告，为后续工作提供参考依据。

四、质量控制
1. 质量检查
定期对测量放线工作进行质量检查，及时发现并纠正问题，确保工程质量。

2. 完工验收
在施工结束后进行完工验收，确保测量放线工作符合设计要求和施工标准。

五、安全保障
1. 安全意识
加强安全教育培训，提高工作人员的安全意识，确保施工过程安全顺利进行。

2. 环境保护
注意保护施工环境，合理利用资源，减少对环境的影响。

六、总结
本文提出了一套测量放线专项施工方案，主要包括施工前准备、施工过程、质量控制、安全保障等方面内容。

通过严格执行该方案，可有效保障测量放线工作的准确性和顺利进行，提高工程质量，确保工程顺利完成。

施工测量放线施工方案施工测量放线是施工中非常重要的工作环节，它直接关系到后续的施工质量和进度。

在进行施工测量放线时，需要制定一套科学合理的施工方案，下面是一份700字的施工测量放线施工方案：一、施工测量放线的目的和重要性测量放线是为了将设计图纸上的水平线、垂直线、坡度线等标志点、标志线精确地照射到施工现场地面上，以为后续施工提供准确的位置和方向参考。

正确的施工测量放线工作是保证施工质量的基础，它对于确定建筑物的整体空间位置和施工节点起着至关重要的作用。

二、施工测量放线的方法根据施工测量放线的要求和具体施工环境，可采用下列放线方法：1.直尺放线法：采用直尺沿实际测量桩点进行放线。

2.传尺放线法：采用专用放线尺配合传尺斗进行放线，提高放线精度。

3.全站仪放线法：采用电子全站仪进行放线，具有高精度和高效率的特点。

三、施工测量放线的步骤1.准备工作：确定施工现场放线基准点，做好放线记录表，准备好所需的测量工具和材料。

2.现场勘测：在基准点附近进行现场测量，确定各个参考点和测量桩点的位置坐标。

3.放线计算：根据设计图纸和现场测量数据，进行放线计算，确定放线点的具体位置和方向。

4.放线操作：根据放线计算结果，进行放线操作，采用相应的放线方法，将放线点精确地照射到地面上。

5.检查验收：放线完成后，进行检查验收，确保放线的准确度和可靠性。

四、施工测量放线的注意事项1.施工测量放线需要严格按照设计图纸和相关规范进行操作，确保放线的准确性和一致性。

2.在进行施工测量放线之前，需要对施工现场进行详细的勘测和分析，了解现场条件和特点。

3.放线操作要仔细、细致，保持测量仪器和工具的稳定性和精准度。

4.放线过程中要注意安全，避免碰撞和损坏测量仪器和工具。

5.放线结束后要进行验收，检查放线的准确性和一致性，如有问题要及时纠正和修补。

以上是一份700字的施工测量放线施工方案，通过科学合理的施工测量放线方案，可以确保施工的准确性和一致性，为后续施工提供有效的位置和方向参考。

铜仁地区医院新院住院大楼工程基础测量放线施工方案编制：审批：贵州建工集团第四建筑工程有限责任公司二0一二年二月目录第一节、工程概况---------------------------------------------------------------------------- 2第二节、编制依据---------------------------------------------------------------------------- 2第三节、设备计划及误差控制 ----------------------------------------------------------- 2第四节、施工方法---------------------------------------------------------------------------- 2一、独立柱基、电梯井、条基、孔桩、集水坑的测量方法 ------------- 3二、地梁、排水沟的测量方法----------------------------------------------------- 3三、附图：(6份） --------------------------------------------------------------------- 3基础测量放线施工方案第一节、工程概况铜仁地区医院新院住院大楼工程；工程建设地点:铜仁市川硐镇木秀坪组；属于框架剪力墙结构；地下一层，地上15层;建筑高度：62.79m;标准层层高:3.9m ；总建筑面积：52131平方米；总工期：360天。

本工程由铜仁地区人民医院指挥部投资建设,贵阳建筑勘察设计有限公司设计，贵州省铜仁地区建筑规划勘察设计院地质勘察,重庆建新建设工程监理咨询有限公司监理，贵州建工集团第四工程有限责任公司组织施工；由邹立新担任项目经理，赵勇担任技术负责人。

测量放线施工方案及施工测量控制桩保护措施一、引言在工程施工过程中，测量放线是一个至关重要的环节，直接影响到施工质量和进度。

尤其在施工现场复杂多变的情况下，对放线测量和控制桩保护措施的规范化与有效性显得更为重要。

二、测量放线施工方案1. 放线前准备在进行放线前，需要对施工区域进行充分调查，了解地形、地物和周边环境情况。

同时要做好器材和人员的准备工作，在保证放线质量的前提下，根据具体情况选择合适的放线方式和工艺。

2. 放线方式选择根据不同工程的特点和要求，放线方式可以选择传统的全站仪放线、GPS定位放线或者激光测距放线等方式。

在选择放线方式时，需根据工程特点和实际情况合理搭配，确保放线效果和精度。

3. 放线准确性控制在放线过程中，需要严格控制放线精度，避免出现误差导致后续工程质量问题。

对放线测量数据要进行及时校核和核实，确保数据准确可靠。

三、施工测量控制桩保护措施1. 控制桩设立在施工现场，为了保证工程施工的顺利进行，在一些需要控制、引导的位置设置控制桩是必不可少的。

控制桩的设置应符合施工图纸要求，位置准确，标志清晰。

2. 控制桩保护控制桩作为施工中的重要基准点，必须得到合理的保护。

在施工过程中，要避免破坏和移动控制桩，必要时可以对控制桩进行防护措施，以确保其不受外力干扰。

四、结论测量放线施工方案和施工测量控制桩保护措施的制定和执行，对工程施工具有重要意义。

通过合理的计划和措施的实施，可以有效提升施工质量，保证工程的顺利进行。

同时，加强对放线测量和控制桩的规范管理，也是工程施工过程中不可或缺的一环。

第1篇一、项目背景随着我国城市化进程的加快，工程建设规模不断扩大，工程质量要求日益提高。

工程测量定位放线是工程建设中的一项基础性工作，它直接关系到工程建设的质量、进度和安全。

为了确保工程建设顺利进行，本方案针对某工程项目，制定一套科学、合理的工程测量定位放线方案。

二、项目概况1. 项目名称：某住宅小区2. 项目地点：某市某区3. 项目规模：占地面积约10万平方米，建筑面积约15万平方米4. 项目类型：住宅小区5. 项目工期：18个月三、测量定位放线原则1. 符合国家相关法律法规和标准规范2. 确保测量精度，满足工程建设要求3. 选用先进的测量设备和技术4. 优化测量流程，提高工作效率5. 注重环境保护，减少对周边环境的影响四、测量定位放线方案1. 测量依据（1）国家测绘地理信息局发布的《工程测量规范》（GB 50026-2018）（2）地方测绘主管部门发布的测量规范（3）设计单位提供的测量控制网资料2. 测量内容（1）建立测量控制网：包括首级控制网、二级控制网、三级控制网等（2）测设建筑物轴线：包括建筑物主轴线、辅助轴线等（3）测设建筑物基础位置：包括基础位置、基础尺寸等（4）测设建筑物主体结构位置：包括主体结构位置、尺寸等（5）测设建筑物附属设施位置：包括电梯井、楼梯间、卫生间等3. 测量方法（1）建立测量控制网：采用GPS测量技术，结合全站仪、水准仪等设备，布设首级控制网，精度达到毫米级（2）测设建筑物轴线：采用全站仪进行角度测量，利用坐标反算方法，确定建筑物轴线坐标（3）测设建筑物基础位置：采用全站仪进行距离测量和角度测量，确定基础位置坐标（4）测设建筑物主体结构位置：采用全站仪进行距离测量和角度测量，确定主体结构位置坐标（5）测设建筑物附属设施位置：采用全站仪进行距离测量和角度测量，确定附属设施位置坐标4. 测量精度要求（1）首级控制网：平面精度为±1mm，高程精度为±1mm（2）二级控制网：平面精度为±2mm，高程精度为±2mm（3）三级控制网：平面精度为±3mm，高程精度为±3mm（4）建筑物轴线：平面精度为±2mm，高程精度为±2mm（5）建筑物基础位置：平面精度为±3mm，高程精度为±3mm（6）建筑物主体结构位置：平面精度为±5mm，高程精度为±5mm（7）建筑物附属设施位置：平面精度为±10mm，高程精度为±10mm5. 测量数据处理（1）采用专业软件进行数据处理，确保数据的准确性和可靠性（2）对测量数据进行校核，发现错误及时修正（3）建立测量数据库，方便后续工程测量工作五、测量定位放线质量控制1. 测量仪器设备：选用精度高、性能稳定的测量仪器设备，确保测量精度2. 测量人员：选用具备相应资质的测量人员，确保测量工作质量3. 测量过程：严格按照测量规范和操作规程进行测量，确保测量数据的准确性4. 测量结果：对测量结果进行校核和验证，确保测量成果的可靠性5. 测量记录：详细记录测量过程和结果，确保测量成果的可追溯性六、测量定位放线安全管理1. 测量人员安全教育：对测量人员进行安全教育，提高安全意识2. 测量现场安全管理：制定测量现场安全管理制度，确保测量工作安全3. 测量设备安全管理：定期检查和维护测量设备，确保设备安全运行4. 应急预案：制定测量现场应急预案，应对突发事件七、测量定位放线环境保护1. 测量现场环境保护：合理安排测量工作，减少对周边环境的影响2. 测量废弃物处理：妥善处理测量废弃物，避免对环境造成污染3. 测量噪声控制：采取措施降低测量噪声，减少对周边居民的影响八、测量定位放线总结本方案针对某住宅小区工程，从测量依据、测量内容、测量方法、测量精度要求、测量数据处理、测量质量控制、测量安全管理、测量环境保护等方面进行了详细阐述。
