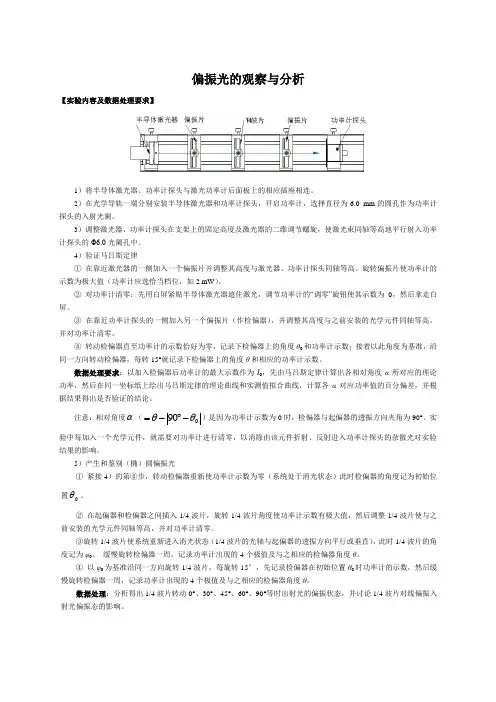

偏振光的观察与研究实验数据处理示例

偏振光的观察与分析【实验内容及数据处理要求】1）将半导体激光器、功率计探头与激光功率计后面板上的相应插座相连。

2）在光学导轨一端分别安装半导体激光器和功率计探头，开启功率计，选择直径为6.0 mm 的圆孔作为功率计探头的入射光阑。

3）调整激光器、功率计探头在支架上的固定高度及激光器的二维调节螺旋，使激光束同轴等高地平行射入功率计探头的Φ6.0光阑孔中。

4）验证马吕斯定律① 在靠近激光器的一侧加入一个偏振片并调整其高度与激光器、功率计探头同轴等高。

旋转偏振片使功率计的示数为极大值（功率计应选恰当档位，如2 mW ）。

② 对功率计清零：先用白屏紧贴半导体激光器遮住激光，调节功率计的“调零”旋钮使其示数为0，然后拿走白屏。

③ 在靠近功率计探头的一侧加入另一个偏振片（作检偏器），并调整其高度与之前安装的光学元件同轴等高，并对功率计清零。

④ 转动检偏器直至功率计的示数恰好为零，记录下检偏器上的角度θ0和功率计示数；接着以此角度为基准，沿同一方向转动检偏器，每转15°就记录下检偏器上的角度θ和相应的功率计示数。

数据处理要求：以加入检偏器后功率计的最大示数作为I 0，先由马吕斯定律计算出各相对角度α所对应的理论功率，然后在同一坐标纸上绘出马吕斯定律的理论曲线和实测值拟合曲线，计算各α对应功率值的百分偏差，并根据结果得出是否验证的结论。

注意：相对角度α（090θθ=-︒-）是因为功率计示数为0时，检偏器与起偏器的透振方向夹角为90°。

实验中每加入一个光学元件，就需要对功率计进行清零，以消除由该元件折射、反射进入功率计探头的杂散光对实验结果的影响。

5）产生和鉴别（椭）圆偏振光① 紧接4）的第④步，转动检偏器重新使功率计示数为零（系统处于消光状态）此时检偏器的角度记为初始位置0θ。

② 在起偏器和检偏器之间插入1/4波片，旋转1/4波片角度使功率计示数有极大值，然后调整1/4波片使与之前安装的光学元件同轴等高，并对功率计清零。

偏振光的研究实验报告偏振光的研究实验报告引言：偏振光是指光波中电场矢量在空间中的振动方向固定的光。

它在光学领域有着广泛的应用，包括材料的表征、光学器件的设计和光通信等。

本实验旨在通过研究偏振光的性质和特点，探索其在实际应用中的潜力。

实验一：偏振片的特性在实验中，我们首先使用了一块偏振片。

偏振片是一种能够选择性地通过特定方向偏振光的光学器件。

我们将偏振片放置在光源前方，并逐渐旋转它。

观察到当光通过偏振片时，光强度会随着旋转角度的变化而发生明显的变化。

这说明偏振片能够选择性地通过特定方向的偏振光。

实验二：马吕斯定律的验证马吕斯定律是描述光的偏振现象的基本定律之一。

它表明，当一束偏振光通过一个偏振片时，出射光的偏振方向与入射光的偏振方向之间的夹角保持不变。

我们使用了两块偏振片，并将它们叠加在一起。

通过旋转第二块偏振片，我们观察到光的强度随着旋转角度的变化而发生周期性的变化。

这一结果验证了马吕斯定律的正确性。

实验三：偏振光的干涉在实验中，我们使用了一束激光器发出的偏振光，并将其分成两束，分别通过两个不同的光程。

然后，我们将两束光重新合并在一起。

通过调节两束光的光程差，我们观察到干涉现象。

当光程差等于整数倍的波长时，干涉现象最为明显。

这一实验结果说明了偏振光的干涉现象是由于光的相位差引起的。

实验四：偏振光的旋光性质偏振光的旋光性质是指光在通过旋光物质时，偏振方向会发生旋转的现象。

我们使用了一块旋光片，并将它放置在光源前方。

通过观察光通过旋光片后的偏振方向，我们发现光的偏振方向确实发生了旋转。

这一实验结果验证了偏振光的旋光性质。

结论：通过以上实验，我们对偏振光的性质和特点有了更深入的了解。

偏振光的研究不仅有助于我们理解光的本质，还在许多实际应用中发挥着重要作用。

例如，在材料的表征中，偏振光可以用来分析材料的结构和性质。

在光学器件的设计中，偏振光可以用来控制光的传输和调制。

在光通信中，偏振光可以用来提高信号传输的可靠性和速率。

偏振光实验报告验证马吕斯定律实验原理：某些双折射晶体对于光振动垂直于光轴的线偏振光有强烈吸收， 而对于光振动平行于光轴的线偏振光吸收很少(吸收 o 光，通过 e 光)，这种对线 偏振光的强烈的选择吸收性质， 叫做二向色性。

具有二向色性的晶体叫做偏振片。

偏振片可作为起偏器。

自然光通过偏振片后，变为振动面平行于偏振片光轴(透振方向)，强度为自然光一半的线偏振光。

如图 1、图 2 所示：P P1 2P 1 P 2A 0θ A 0cos θ单色自然光 线偏光 线偏光图 2图 1图 1 中挨近光源的偏振片P 为起偏器， 设经过P 后线偏振光振幅为A (图1 1 02 所示)，光强为 I 0。

P 2与P 1夹角为9 ,因此经P 2后的线偏振光振幅为A = A 0cos 9 ，光强为I = A 2 cos 2 9 = I cos 2 9 ,此式为马吕斯定律。

0 0实验数据及图形：从图形中可以看出符合余弦定理，数据正确。

实验 2.半波片， 1/4 波片作用实验原理：偏振光垂直通过波片以后，按其振动方向(或者振动面)分解为寻 常光(o 光)和非常光(e 光)。

它们具有相同的振动频率和固定的相位差(同波 晶片的厚度成正比)，若将它们投影到同一方向，就能满足相干条件，实现偏振 光的干涉。

分振动面的干涉装置如图 3 所示， M 和N 是两个偏振片， C 是波片，单色自 然光通过 M 变成线偏振光， 线偏振光在波片 C 中分解为 o 光和 e 光，最后投影在 N 上，形成干涉。

M N单色自然光偏振片 波片 偏振片 图3 分振动面干涉装置考虑特殊情况， 当 M⊥N 时， 即两个偏振片的透振方向垂直时， 出射光强为：I = 0(sin 2 29 )(1 cos 6 ) ；当 M∥N 时，即两个偏振片的透振方向平行时，出射」4光强为： I = 0 (1 2 sin 2 9 cos 2 9 + 2 sin 2 9 cos 2 9 cos 6 ) 。

偏振光的观测与研究光的干涉和衍射实验证明了光的波动性质。

本实验将进一步说明光是横波而不是纵波，即其 E 和H 的振动方向是垂直于光的传播方向的。

光的偏振性证明了光是横波，人们通过对光的偏振性质的研究，更深刻地认识了光的传播规律和光与物质的相互作用规律。

目前偏振光的应用已遍及于工农业、医学、国防等部门。

利用偏振光装置的各种精密仪器，已为科研、工程设计、生产技术的检验等，提供了极有价值的方法。

【实验目的】1．观察光的偏振现象，加深偏振的基本概念。

2．了解偏振光的产生和检验方法。

3．观测布儒斯特角及测定玻璃折射率。

4．观测椭圆偏振光和圆偏振光。

【实验仪器】光具座、激光器、偏振片、1/4 波片、1/2 波片、光电转换装置、光点检流计、观测布儒斯特角装置图 1 实验仪器实物图【实验原理】1．偏振光的基本概念按照光的电磁理论，光波就是电磁波，它的电矢量 E 和磁矢量H 相互垂直。

两者均垂直于光的传播方向。

从视觉和感光材料的特性上看，引起视觉和化学反应的是光的电矢量，通常用电矢量E 代表光的振动方向，并将电矢量E 和光的传播方向所构成的平面称为光振动面。

在传播过程中，光的振动方向始终在某一确定方位的光称为平面偏振光或线偏振光，如图2 （a）。

光源发射的光是由大量原子或分子辐射构成的。

由于热运动和辐射的随机性，大量原子或分子发射的光的振动面出现在各个方向的几率是相同的。

一般说，在10 6s 内各个方向电矢量的时间平均值相等，故出现如图2（b）所示的所谓自然光。

有些光的振动面在某个特定方向出现的几率大于其他方向，即在较长时间内电矢量在某一方向较强，这就是如图2 （c）所示的所谓部分偏振光。

还有一些光，其振动面的取向和电矢量的大小随时间作有规则的变化，其电矢量末端在垂直于传播方向的平面上的移动轨迹呈椭圆（或圆形），这样的光称为椭圆偏振光（或圆偏振光），如图2（c）所示。

图 2 光波按偏振的分类2．获得偏振光的常用方法（1）非金属镜面的反射。

光偏振现象的研究实验报告篇一：偏振光实验报告实验题目：偏振光的研究实验者：PB08210426 李亚韬实验目的：掌握分光计的工作原理，熟悉偏振光的原理和性质。

验证马吕斯定律，并根据布儒斯特定律测定介质的折射率。

实验原理：为了研究光的偏振态和利用光的偏振特性进行各种分析和测量工作，需要各种偏振元件：产生偏振光的元件、改变光的偏振态的元件等，下面分类介绍。

1 产生偏振光的元件在激光器发明之前，一般的自然光源产生的光都是非偏振光，因此要产生偏振光都要使用产生偏振光的元件。

根据这些元件在实验中的作用，分为起偏器和检偏器。

起偏器是将自然光变成线偏振光的元件，检偏器是用于鉴别光的偏振态的元件。

在激光器谐振腔中可以利用布儒斯特角使输出的激光束是线偏振光。

将自然光变成偏振光的方法有很多，一个方法是利用光在界面反射和透射时光的偏振现象。

我们的先人在很早就已经对水平面的反射光有所研究，但定量的研究最早在1815年由布儒斯特完成。

反射光中的垂直于入射面的光振动（称s 分量）多于平行于入射面的光振动（称p 分量）；而透射光则正好相反。

在改变入射角的时候，出现了一个特殊的现象，即入射角为一特定值时，反射光成为完全线偏振光（s分量）。

折射光为部分偏振光，而且此时的反射光线和折射光线垂直，这种现象称之为布儒斯特定律。

该方法是可以获得线偏振光的方法之一。

如图1所示。

因为此时i0????2 ，n1sini0?n2sin?，tgi0?sini0sini0n??cosi0sin?n1，若n1=1（为空气的折射率），则n2?tgi0（1）i0叫做布儒斯特角，所以通过测量布儒斯特角的大小可以测量介质的折射率。

由以上介绍可以知道利用反射可以产生偏振光，同样利用透射（多次透射）也可以产生偏振光（玻璃堆）。

第二种是光学棱镜，如尼科耳棱镜、格兰棱镜等，它是利用晶体的双折射的原理制成的。

在晶体中存在一个特殊的方向（光轴方向），当光束沿着这个方向传播时，光束不分裂，光束偏离这个方向传播时，光束将分裂为两束，其中一束光遵守折射定律叫做寻常光（o光），另一束光一般不遵守折射定律叫做非寻常光（e光）。

偏振光的观察与研究实验报告一、实验目的1。

观察光的偏振现象，加深偏振的基本概念.2. 了解偏振光的产生和检验方法。

3。

观测椭圆偏振光和圆偏振光。

二、实验仪器偏振光观察与研究的实验装置包括一下几个部分:光源（可发出多种类型激光），偏振片,波晶片（λ/2 和λ/4 波长)，光屏。

1.光源：双击实验桌上光源小图标弹出光源的调节窗体.单击调节窗体的光源开关可以切换光源开关状态;可以选择光源发出光的类型，包括自然光、椭圆偏振光、圆偏振光、线偏振光、部分偏振光。

光源默认发出是自然光.2.偏振片:双击桌面上偏振片小图标,弹出偏振片的调节窗体。

初始化时偏振片的旋转角度是随机的,用户使用时需要手动去校准。

最大旋转范围为360°，最小刻度为1°。

可以通过点击调节窗体中旋钮来逆时针或顺时针旋转偏振片。

3.波晶片：分为λ/2 和λ/4 波长波片,双击桌面上波晶片小图标，弹出波晶片的调节窗体。

初始化时波晶片的旋转角度是随机的,用户使用时需要手动去校准.最大旋转范围为360°，最小刻度为1°。

三、实验原理1。

偏振光的概念和产生：光的偏振是指光的振动方向不变，或光矢量末端在垂直于传播方向的平面上的轨迹呈椭圆或圆的现象。

光有五种偏振态：自然光（非偏振光)，线偏振光，部分偏振光，圆偏振光，椭圆偏振光.反射光中的垂直于入射面的光振动（称s分量）多于平行于入射面的光振动（称p 分量）；而透射光则正好相反。

在改变入射角的时候，出现了一个特殊的现象，即入射角为一特定值时，反射光成为完全线偏振光(s分量）。

折射光为部分偏振光，而且此时的反射光线和折射光线垂直。

2. 改变偏振态的方法和器件：①光学棱镜：如尼科耳棱镜、格兰棱镜等,利用光学双折射的原理制成的；②偏振片：它是利用聚乙烯醇塑胶膜制成，它具有梳状长链形结构分子，这些分子平行排列在同一方向上，此时胶膜只允许垂直于排列方向的光振动通过,因而产生线偏振光。

偏振光的观察与研究研究λ/4波片对偏振光的影响考题内容：研究λ/4波片对偏振光的影响：1、按光路图使偏振片A和B 的偏振轴正交(消光)。

然后插入一片λ/4波片C(实际实验中要使光线尽量穿过元件的中心)。

2、以光线为轴先转动C使消光，然后使B转过360°观察现象。

3、将C从消光位置转过15°、30°、45°、60°、75°、90°，每次都将B转过360°，观察实验现象，将上面几次的实验结果记录在表中。

一、仪器使用顺序正常及仪器使用正确1、仪器使用顺序正常及仪器使用正确学生答案：仪器使用顺序正常及仪器使用正确标准答案：仪器使用顺序正常及仪器使用正确二、圆偏光和椭圆偏振光的产生1、将C从消光位置转过15°、30°、45°、60°、75°、90°，每次都将B转过360°，观察实验现象,将上面几次转动的实验结果记录在表中(请选择相应的答案,偏振片A的透振方向为0°)2、答案选项： A:光强发生变化,但不消光 B:光强发生变化,且消光 C:光强没有发生变化 D:某位置有光,其他位置消光 E:椭圆偏振光 F:圆偏振光 G:线偏振光 H:部分偏振光研究λ/2波片对偏振光的影响总分： 50本题得分：50考题内容：研究λ/2波片对偏振光的影响1：使偏振片A和B的偏振轴正交(消光)，并在A和B之间插入一个λ/2波片C。

2：以光线为轴将λ/2波片转动任意角度，破坏消光现象，再将B转动360°，观察消光现象。

改变C(λ/2波片)的慢（或快）轴与激光振动方向之间的夹角θ，使其分别为15°、30°、45°、60°、75°、90°、120°，转动B到消光位置θ′,记录角度θ′，并将记录填入下表：一、仪器使用顺序正常及仪器使用正确1、仪器使用顺序正常及仪器使用正确学生答案：仪器使用顺序正常及仪器使用正确标准答案：仪器使用顺序正常及仪器使用正确二、改变λ/2波片的慢（或快）轴与偏振片A的方向之间的夹角θ，使其分别为15°、30°、45°、60°、75°、90°、120°，转动B到消光位置θ′,记录角度θ′，并记录数据。

偏振光现象的观察和分析摘要本实验用半导体激光通过偏振片来产生线偏振光，使其分别通过1/4波片和1/2波片，通过测量不同方向上检偏器透过的光的强度，判断出出射光的偏振态。

并证实了线偏振光通过1/4波片可以产生线偏振光、圆偏振光、椭圆偏振光，通过1/2波片可以产生线偏正光，验证了马吕斯定律。

一、引言振动方向对于传播方向的不对称性叫做偏振，它是横波区别于其他纵波的一个最明显的标志。

只有横波才能产生偏振现象，故光的偏振是光的波动性的又一例证。

在垂直于传播方向的平面，包含一切可能方向的横振动，且平均说来任一方向上具有相同的振幅，这种横振动对称于传播方向的光称为自然光（非偏振光）。

凡其振动失去这种对称性的光统称偏振光。

偏振光的典型应用是偏光式3D 技术，其普遍用于商业影院和其它高端应用。

二、实验原理1.偏振光的种类光是一种电磁波，由于电磁波对物质的作用主要是电场，故在光学中把电场强度E称为光矢量。

在垂直于光波传播方向的平面，光矢量可能有不同的振动方向，通常把光矢量保持一定振动方向上的状态称为偏振态。

如果光在传播过程中，若光矢量保持在固定平面上振动，这种振动状态称为平面振动态，此平面就称为振动面。

图1 电矢量垂直于纸面的偏振光图2 电矢量平行于纸面振光【1】光的五种偏振态：①线偏振光：在光的传播过程中，只包含一种振动，其振动方向始终保持在同一平面，②部分偏振光：光波包含一切可能方向的横振动，但不同方向上的振幅不等。

③自然光：光波包含一切可能方向的横振动，但不同方向上的振幅相等。

④椭圆偏振光：在光的传播过程中，空间每个点的电矢量均以光线为轴作旋转运动，若它们的频率相同并且有固定的位相差，则该点的合成振动的轨迹一般呈椭圆形。

⑤圆偏振光：旋转电矢量端点描出圆轨迹的光称圆偏振光，是椭圆偏振光的特殊情形。

2.线偏振的产生（1）偏振片利用某些有机化合物的“二向色性”制成，当自然光透过这种偏振片后，光矢量垂直于偏振片方向的分量几乎完全被吸收，而平行方向的分量几乎完全通过，因此透射光基本上为线偏振光。

偏振光的观察与分析实验报告实验目的：通过对偏振光的观察与分析，加深对光的性质的认识，掌握偏振光的基本概念及其实验方法。

实验原理：偏振光是指只在一个方向上振动的光，它的光场只能偏振在一个平面内，并且在许多情况下，它可以作为沿一个方向运动的电磁波表示。

偏振光的产生有很多方法，包括自然偏振、偏振器制备和偏振器过滤等。

实验步骤：1.用偏振片观察自然光;2.将两个偏振片平行摆放，观察光透过后的亮度和颜色;3.将两个偏振片垂直摆放，观察光透过后的亮度和颜色;4.调节两个偏振片的夹角，观察光透过后的亮度和颜色变化;5.用光强计分析不同情况下透过的光强;6.观察偏振光与自然光波形的差异;7.使用磷酸二氧铬振荡镜测定光波的振荡方向;实验结果：经过实验，我们得到了以下结论：1.如果将两个偏振片平行放置，则完全透过的光强最大，这是因为平行摆放的偏振片可以让所有光线的振动方向与偏振片的传播方向相同。

2.如果将两个偏振片垂直放置，光完全被吸收，这是因为两个方向相互垂直的偏振片会阻挡所有光线。

3.找到适当的偏振片夹角可以改变透过的光强，因为当两个偏振片的传输方向不同时，只有振动方向与传播方向夹角为45°时，才能最大化透过的光强。

4.偏振光的波形在形状和方向上都有所不同于自然光，因为偏振光中只有一个振动方向的光波，而自然光包含了多个方向的光波。

5.使用磷酸二氧铬振荡镜可以精确测定光波的振荡方向，因为只有振荡方向与磷酸二氧铬振荡镜的分子排列方向相同时，才能通过。

结论：本实验通过对偏振光的观察和分析，加深了我们对光的性质的认识，掌握了偏振光的基本概念和实验方法，为我们今后的学习和研究打下了基础。

实验报告PB09214023葛志浩 PB09214047卢焘 2011-11-22 得分：实验题目：偏振光的观察与研究实验目的:1．观察光的偏振现象，加深偏振的基本概念。

2．了解偏振光的分类以及产生和检验方法，掌握马吕斯定律。

3．观测布儒斯特角及测定玻璃折射率。

4．观测椭圆偏振光和圆偏振光。

实验仪器：激光器，起偏器，检偏器，硅光电池，1/4波片，光电流放大器，分束板。

实验原理：一，偏振光的基本概念和分类光的偏振是指光的振动方向不变，或光矢量末端在垂直于传播方向的平面上的轨迹呈椭圆或圆的现象。

光有五种偏振态：自然光（非偏振光），线偏振光，部分偏振光，圆偏振光，椭圆偏振光 二，产生偏振光的方法：1，利用光在界面反射和透射时光的偏振现象。

反射光中的垂直于入射面的光振动（称s 分量）多于平行于入射面的光振动（称p 分量）；而透射光则正好相反。

在改变入射角的时候，出现了一个特殊的现象，即入射角为一特定值（称为布雷斯特角）时，反射光成为完全线偏振光（s 分量）。

折射光为部分偏振光，而且此时的反射光线和折射光线垂直，这种现象称之为布儒斯特定律。

该方法是可以获得线偏振光的方法之一。

通过测量介质的布雷斯特角可以得到介质的折射率。

12n n tg =α ）1（2，利用光学棱镜，如尼科尔棱镜，格兰棱镜等。

3，利用偏振片。

三，改变光的偏振态的元件——波晶片。

平面偏振光垂直入射晶片，如果光轴平行于晶片表面，会产生比较特殊的双折射现象，这时非常光e 和寻常光o 的传播方向是一致的，但速度不同，因而从晶片出射时会产生相位差。

线偏振光垂直入射1/4波片，其振动方向与波片光轴成角θ，则出射光的偏振态与θ的关系如下： 1，20πθ或=时，出射光为线偏振光；2，4πθ=时，出射光为圆偏振光；3，θ为其它值时，出射光为椭圆偏振光。

利用偏振片可以由自然光得到线偏振光，利用1/4波片可以由线偏振光得到圆偏振光和椭圆偏振光。

四，马吕斯定律：θ20cos I I = （2）实验内容及步骤：一，调节仪器和观察消光现象。

偏振光的观察与研究实验报告数据偏振光指的是只在一个平面上振动的光，它的传播方式与普通光有所不同。

由于其具有特殊的偏振状态，因此可以在各个领域中发挥重要作用。

在本次实验中，我们对偏振光的观察与研究进行了探究。

一、实验目的1. 学习偏振光的概念及其传播方式。

2. 观察线偏振器和波片对偏振光的影响。

3. 研究偏振光的干涉现象。

二、实验仪器及材料1. 两个偏光片2. 一块玻璃板3. 一块亚克力板4. 一束激光光源5. 一个手机屏幕三、实验步骤1. 将一块玻璃板和一块亚克力板插入两个偏光片之间，调整偏光片的方向，观察得到的光的强度变化。

2. 将一个偏光片放置在激光器前，记录得到的光的强度值，并将其称为“I”。

然后将另一个偏光片放在激光光路中，并逐渐旋转它的方向。

记录得到的光的强度值，并将其称为“T”。

3. 将一个手机屏幕放置在两个偏光片之间，逐渐旋转其中一个偏光片的方向。

观察手机屏幕的显示情况。

4. 在两个偏光片之间插入一块玻璃板，然后将其中一个偏光片旋转一定的角度，并记录得到光的强度值。

四、实验结果1. 调整偏光片的方向之后，得到的光的强度会发生变化，实验表明，当两个偏光片的方向垂直时，通过的光线最弱，当两个偏光片的方向相同时，通过光线最强。

2. 在实验过程中，我们发现，当两个偏光片的方向偏离90度时，通过的光线几乎消失。

这说明当光的振动方向被偏振后，只有振动方向与偏振方向一致的光才能通过。

3. 在手机屏幕的观察实验中，我们发现当两个偏光片的方向相同时，手机屏幕显示为亮屏，而当两个偏光片的方向垂直时，手机屏幕显示为黑屏。

这说明手机屏幕与偏振光的作用原理是相似的。

4. 在偏振光的干涉实验中，我们发现，在通过玻璃板的偏振光中，存在两个方向的振动状态，这两个方向的振动状态会互相干涉，导致光线强度的变化。

五、实验结论本次实验通过观察偏振光的传播方式，观察了线偏振器和波片对偏振光的影响，以及研究了偏振光的干涉现象。

第1篇一、实验目的1. 观察光的偏振现象，加深对光的偏振规律的认识。

2. 掌握产生和检验偏振光的光学元件（如偏振片、1/4波片等）的工作原理。

3. 学习使用偏振片进行光路准直和极坐标作图。

二、实验原理1. 光的偏振现象：光是一种电磁波，其电场矢量E在垂直于光传播方向的平面上可以有不同的振动方向。

当光在传播过程中，若电场矢量E保持一定的振动方向，则称为偏振光。

2. 偏振片：偏振片是一种具有选择性吸收特定方向振动光线的材料。

当自然光通过偏振片时，只有与偏振片偏振方向一致的光线能够通过，从而实现光的偏振。

3. 1/4波片：1/4波片是一种厚度为1/4波长（λ/4）的透明介质，它可以将线偏振光转换为椭圆偏振光或圆偏振光。

4. 马吕斯定律：当线偏振光通过一个与其偏振方向成θ角的偏振片时，透射光的强度I与入射光强度I0之间的关系为：I = I0 cos²θ。

三、实验仪器1. 光具座2. 偏振片3. 1/4波片4. 激光器5. 白屏6. 直尺7. 量角器四、实验步骤1. 将激光器发出的激光照射到白屏上，调整激光器与白屏的距离，使激光在白屏上形成明亮的点。

2. 将偏振片放置在激光器与白屏之间，调整偏振片的偏振方向，观察白屏上的光点变化。

3. 记录偏振片偏振方向与光点变化的关系，分析光的偏振现象。

4. 将1/4波片放置在偏振片与白屏之间，调整1/4波片的光轴方向，观察白屏上的光点变化。

5. 记录1/4波片光轴方向与光点变化的关系，分析1/4波片的作用。

6. 将偏振片与1/4波片组合，观察白屏上的光点变化，分析光的偏振现象。

7. 利用偏振片和1/4波片进行光路准直，观察准直效果。

8. 使用直尺和量角器测量偏振片和1/4波片的偏振方向，分析极坐标作图方法。

五、实验结果与分析1. 当偏振片的偏振方向与光点变化方向一致时，光点亮度最大；当偏振片的偏振方向与光点变化方向垂直时，光点亮度最小。

2. 1/4波片可以将线偏振光转换为椭圆偏振光或圆偏振光，当1/4波片的光轴方向与偏振片的偏振方向成45°时，光点亮度最大。

偏振现象的观察与分析实验报告偏振现象是光学中一个非常重要的现象，它在生活和科研中都有着广泛的应用。

本次实验旨在通过观察和分析偏振现象，深入理解偏振光的特性和规律。

实验仪器和材料：1. 偏振片。

2. 偏振光源。

3. 旋转台。

4. 偏振光检测仪。

实验步骤：1. 将偏振光源放置在实验台上，并打开电源，使其发出偏振光。

2. 在偏振光源和旋转台之间放置偏振片，调整偏振片的方向，使其与偏振光源的偏振方向垂直。

3. 将偏振光检测仪放置在偏振片的后方，观察偏振光通过偏振片后的光强变化情况。

4. 通过旋转台旋转偏振片，观察偏振光通过偏振片后的光强变化规律。

实验结果：在实验中观察到，当偏振片的方向与偏振光源的偏振方向垂直时，偏振光通过偏振片后的光强最小；而当偏振片的方向与偏振光源的偏振方向平行时，偏振光通过偏振片后的光强最大。

通过旋转偏振片，可以发现光强会随着偏振片旋转角度的变化而周期性地发生变化。

实验分析：这一现象的产生可以通过偏振片的工作原理来解释。

偏振片是一种能够选择性地吸收某一方向光振动分量的光学元件，当偏振片的方向与偏振光源的偏振方向垂直时，偏振片完全吸收了偏振光的振动分量，导致通过偏振片后的光强最小；而当偏振片的方向与偏振光源的偏振方向平行时，偏振片不吸收偏振光的振动分量，通过偏振片后的光强最大。

结论：通过本次实验，我们深入理解了偏振现象的特性和规律。

偏振现象在光学和光电领域有着重要的应用，例如偏振片在液晶显示器中的应用等。

同时，对偏振现象的深入理解也为进一步的光学研究奠定了基础。

在今后的学习和科研中，我们将进一步探索偏振现象的原理和应用，为光学领域的发展贡献自己的一份力量。

偏振光的观察与分析实验报告偏振光的观察与分析实验报告引言：偏振光是一种特殊的光，它的光波振动方向在特定平面上进行。

在本次实验中，我们将通过观察和分析偏振光的性质，深入了解它的特点和应用。

实验目的：1. 了解偏振光的基本概念和性质；2. 学习使用偏振片来观察和分析偏振光；3. 探索偏振光在不同材料中的传播和反射规律。

实验材料与装置：1. 偏振片：实验中使用的是线偏振片，它能够通过选择性地吸收光波振动方向，使只有特定方向的光通过；2. 光源：我们选择了一台稳定的白光源，以保证实验的准确性；3. 透明材料：实验中使用了不同材料的透明片，如玻璃、塑料等。

实验步骤：1. 准备工作：将白光源放置在实验台上，并将偏振片放在光源前方；2. 观察现象：逐渐旋转偏振片，观察光的亮度变化；3. 分析结果：记录光的亮度变化情况，并尝试解释其中的原因；4. 材料测试：将透明材料片放置在光源和偏振片之间，观察光的透过情况；5. 分析结果：记录不同材料下的光透过情况，并进行比较和分析。

实验结果与分析：通过观察和分析，我们发现以下几个重要结果：1. 偏振片旋转对光的强度有明显的影响：当偏振片的振动方向与光的振动方向垂直时，光的强度最弱，当二者平行时，光的强度最强；2. 不同材料对光的透过情况不同：玻璃等晶体材料对特定方向的光透过性较好，而塑料等非晶体材料对光的透过性较差；3. 光的偏振性是由光的振动方向决定的：在通过偏振片后，只有与偏振片振动方向平行的光能够透过，垂直方向的光被偏振片吸收。

结论：通过本次实验，我们深入了解了偏振光的观察和分析方法，并得出以下结论：1. 偏振光的强度与偏振片的振动方向有关，旋转偏振片可以改变光的强度；2. 不同材料对偏振光的透过性不同，这种差异与材料的晶体结构有关；3. 偏振片可以选择性地透过特定方向的光，这为光的分析提供了一种有效手段。

实验意义与应用：偏振光的观察与分析在许多领域都有重要的应用价值。

偏振光的观测与研究--实验报告.doc
色散偏振光（Dispersive Polarized Light，DPL）一种可以在微观层面检测和分析物质及特殊结构的微细分析方式，作为测量技术和分析工具，已广泛应用于众多领域，如医学、化学、生物学等。

本实验旨在实验证明色散偏振光要经过两次偏振转换，来实现偏振状态的改变，动态改变色散偏振现象，从而用来检验小尺度物质的结构配置与特定频段的反应能力。

本次实验设备主要包括色散偏振系统、法拉第棱镜、可调谐激光仪和干涉仪等，使用如下操作步骤来验证色散偏振光的特性：
第一步，将准直镜安装在光源出口端，然后将法拉第棱镜放置于准直镜后方，控制量角仪调节棱镜来避免波前偏振发生；
第二步，用可调谐激光仪和光谱仪检测波长，并调节激光光强，使它符合干涉仪的识别分化度要求；
第三步，通过增加可调谐激光仪的功率来控制偏振角度，并将干涉仪的观测器安装在系统的出口处，观察由色散偏振光进行偏振转换后的色散偏振现象；
本次实验成功地证明了色散偏振光的特性，即通过偏振转换，色散偏振光可以实现动态偏振角度改变，从而达到检测特定频段内的物质结构配置的效果。

由此可以看出，色散偏振光技术对检测小尺度物质的微观结构和特定频段的反应能力有着突出的应用价值，非常适用于各种研究。

偏振光的观察与分析实验内容一、观察测量激光二极管输出光的偏振度，测量偏振片的消光比和透光轴透过率。

（1）使激光器二极管射出的光束垂直通过偏振片N1，观察透射光强随N1透光轴转动的变化，判断半导体激光器的偏振状态。

（2）用硅光电池探测光束通过偏振片N1后的最大光强对应的光电流电流值I max1以及最小光强对应的光电流值I min1，并由此可测出激光束的偏振度(I max1- I min1)/ (I max1+ I min1)。

（3）保持偏振片N1透光轴处在透光最大的位置，并在它与光电池之间加入第二个偏振片N2，再转动N2透光轴，纪录透过后N2的最大光电流I max2和最小光电流I min2，由此可测出偏振片的消光比I min2/ I max2和透光轴透过率I max2/ I max1。

二、测量线偏振光相对光强分布，验证马吕斯定律先将偏振片N2上的指针指零，然后转动N1使其透光轴与N2平行（即至光束穿过两偏振片后硅光电池接收光最强）位置，记录下此刻的光电流示值。

再使偏振片N2每转10。

记录一次对应的光电流数据，直至转动到350。

为止。

最后经数据处理，作出通过检偏器后相对光强分布的雷达图和相对光强~检偏角余弦平方关系图，后者的线性相关程度可验证马吕斯定律。

三、1/2波片实验，偏振面的旋转规律观测（1）两偏振片N1和N2正交放置，其中间放置一1/2波片，以光线方向为轴将波片旋转360。

,记录透过N2所观察消光现象的次数。

（2）仍使N1和N2正交，转动1/2波片，令其位于消光位置，将1/2波片从消光位置依次转过15。

、30。

、45。

、60。

、75。

、90。

，转动N2至消光位置，列表记录每次N2所转过的角度。

从实验结果总结出平面偏振光通过1/2波片后，其振动面改变的规律。

四、1/4波片实验，椭圆偏振光的产生与测绘（1）两偏振片N1和N2正交放置，其中间放置一1/4波片，以光线方向为轴将波片旋转360。

,记录透过N2所观察消光现象的次数。

光偏振现象的观察和检验一、实验目的1.观察光的偏振现象，了解偏振光的种类；2.掌握偏振光的产生及检验方法；3.了解波片的作用。

二、实验器材氦氖激光光源（1个），1/2波片（1片），1/4波片（1片），偏振片（2片） ，底座（4个），光电转换器（1个）。

三、实验原理（一）偏振光的种类光是电磁波，光的偏振现象表明光是一种横波，即电磁振动方向与光的传播方向垂直。

光作为电磁波，光波中含有电振动矢量和磁振动矢量，就光与物质的相互作用而言，起主要作用的是电矢量，通常称电矢量为光矢量。

并将光矢量和光的传播方向所构成的平面称为光的振动面。

根据光矢量的振动状态，可以把光分为五种偏振态，结合图15-1认识下面几种偏振态的概念：1.自然光：如果在垂直于光的传播方向的平面内，光矢量的振动方向是无规则地变化着的，且发生在各个方向的概率均等，即各个方向的平均振幅相等,称此种光为自然光。

2.部分偏振光：如果某些方向光矢量的平均振幅较大，某些方向光矢量的平均振幅较小，则称为部分偏振光。

3.线偏振光：如果光矢量沿着一个固定方向振动，则称此种光为线偏振光或称平面偏振光。

4.椭圆偏振光：光矢量的大小和方向都作规则的变化，在垂直于光的传播方向的平面内，光矢量的矢端运动轨迹是椭圆，称此种光为椭圆偏振光。

5.圆偏振光：当椭圆偏振光中光矢量的大小不变，只是方向作规则的变化，光矢量的矢端运动轨迹是圆，称此种光为圆偏振光。

（二）线偏振光的产生1.用偏振片来获取线偏振光偏振片是一种具有二向色性的晶体，所谓二向色性是指该晶体对两个相互垂直振动的光矢量具有不同的吸收本领。

当自然光通过二向色性晶体时，其中一方向的振动几乎完全被吸收，则透射出来的光为线偏振光。

2.反射和折射产生偏振光根据布儒斯特定律，当自然光以=arctan n的入射角入射到折射率为n的玻璃表面上时，其反射光为完全的线偏振光，振动面垂直于入射面，称为布儒斯特角。

此时透射光为部分偏振光，如果自然光以角入射到一叠平行玻璃片堆上，则经过多次反射和折射，最后从玻璃片堆透射出来的光也接近于线偏振光。

课题偏振光现象的研究1．观察光的偏振现象，掌握产生与检验偏振光的条件和方法；教学目的 2．测量布儒斯特角；3．验证马吕斯定律。

重难点 1．激光器与光具组的共轴调节；2．布儒斯特角的测定。

教学方法讲授、讨论、实验演示相结合。

学时 3个学时一、前言光的偏振是指光的振动方向与光的传播方向的不对称性.偏振现象是证明光为横波的最有力的证据，在科学上具有极其重要的意义。

它不但丰富了光的波动说的内容，而且具有重要的应用价值。

自然光是各方向的振幅相同的光，对自然光而言，它的振动方向在垂直于光的传播方向的平面内可取所有可能的方向，没有一个方向占有优势.若把所有方向的光振动都分解到相互垂直的两个方向上，则在这两个方向上的振动能量和振幅都相等.线偏振光是在垂直于传播方向的平面内，光矢量只沿一个固定方向振动.起偏器是将非偏振光变成线偏振光的器件；检偏器是用于鉴别光的偏振状态的器件。

二、实验仪器He-Ne激光器，光具座，光靶，光学测角台，偏振片，黑玻璃镜，1/2波片，1/4波片，白屏，光功率计等三、实验原理1.光的偏振性光波是波长较短的电磁波，电磁波是横波，光波中的电矢量与波的传播方向垂直。

光的偏振观象清楚地显示了光的横波性。

光大体上有五种偏振态，即线偏振光、圆偏振光、椭圆偏振光、自然光和部分偏振光。

而线偏振光和圆偏振光又可看作椭圆偏振光的特例。

（1）自然光光是由光源中大量原子或分子发出的。

普通光源中各个原子发出的光的波列不仅初相彼此不相关，而且光振动方向也是彼此不相关的，呈随机分布。

在垂直于光传播方向的平面内，沿各个方向振动的光矢量都有。

平均说来，光矢量具有轴对称而且均匀的分布，各方向光振动的振幅相同，各个振动之间没有固定的相联系，这种光称为自然光或非偏振光（见下图）。

我们设想把每个波列的光矢量都沿任意取定的x轴和y轴分解，由于各波列的光矢量的相和振动方向都是无规则分布的，将所有波列光矢量的x分量和y分量分别叠加起来，得到的总光矢量的分量Ex 和Ey之间没有固定的相关系，因而它们之间是不相干的。

偏振光实验数据处理分析——关于验证马吕斯定律的数据处理方法一、 马吕斯定律：1．一束光强度为的线偏振光，透过检偏器以后，透射光的光强度为α20cos I I = （1） 其中是线偏振光的光振动方向与检偏器透振方向间的夹角，该式称为马吕斯定律。

2．在光路中放入偏振片作为起偏器，获得振动方向与透振方向一致的线偏振光，线偏振光的强度为入射自然光强度的。

马吕斯定律光路图3．在光路中放入偏振片，作为检偏器，其透振方向与的夹角为，透过的光振幅为αcos A A2202=（2）式中为透过的线偏振光的振幅。

因为，所以，光强度为α20cos I I =这就是马吕斯定律，马吕斯定律说明了入射到偏振片上的线偏振光，其透射光强度的变化规律。

二、 简单实验过程以He-Ne 激光作光源，用偏振片起偏和检偏，光电池接收，用电检流计量度光强的大小。

实验从两偏振片方向（或称光轴）平行或垂直开始，记录光电流。

测量时每转15记录一个数据，转180，取12个位置读数。

2P 1P三、 数据处理以角度为横坐标，光电流为纵坐标画图，并与余弦函数的平方值随着角度的变化关系比较表1将表1中角度θ和电流i 的数据输入，并通过工作表计算出2cosθ的值。

打开Origin 数据处理软件，将含有原始数据的excel 工作表在Origin 数据处理软件中打开。

当图形窗口为当前窗口时，可以采用从菜单进行电流i 和cos 2θ的直线拟合，其拟合的函数为Y=A+BX i采用最小二乘法估计方程参数：B X -Y A =∑∑=Ni2i Ni i i X -X Y -Y X -X B ）（））（（ 对马吕斯定律的验证一般采用的方法是由实验得到的角度θ和电流i 的数据，进而用作图法得出cos 2θ和I 成正比的线性关系，如果cos 2θ与电流i 的线性关系良好，则说明马吕斯定律得以验证。

然而学生用作图法验证马吕斯实验时，是用目测测试点分布而画出cos 2θ和电流i 之间的直线图，目测时测试点呈直线与否的界限难以确定，手工作图过程中也必然引入误差，以至于使实验中真正导致误差较大的原因容易被掩盖。
