某工程管道代号编号规则及含义 《美标》
- 格式:doc
- 大小:53.50 KB
- 文档页数:3
【最新整理,下载后即可编辑】

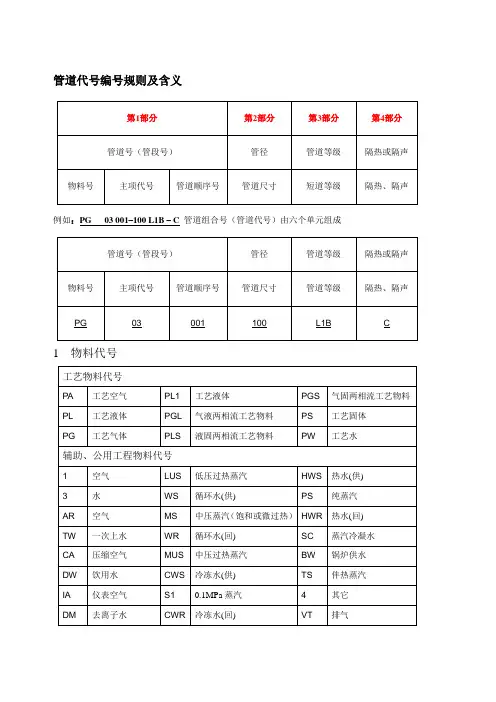

管道代号编号规则及含义
例如:PG 03 001–100 L1B – C 管道组合号(管道代号)由六个单元组成
按工程设计给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
3管道顺序号
相同类别的物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从001~999。
4管道尺寸
一般标注公称尺寸,以mm为单位,只注数字,不注单位。
5管道等级
由下列三个单元组成:L 1 B
1)第一单元为管道的公称压力(MPa),用大写英文字母表示。
ASME:美国机械工程协会
ASME标准压力等级代号:
2)第二单元为顺序号,用阿拉伯数字表示,由1开始。
3)第三单元为管道材质,用大写英文字母表示,与顺序号组合使用。
6。

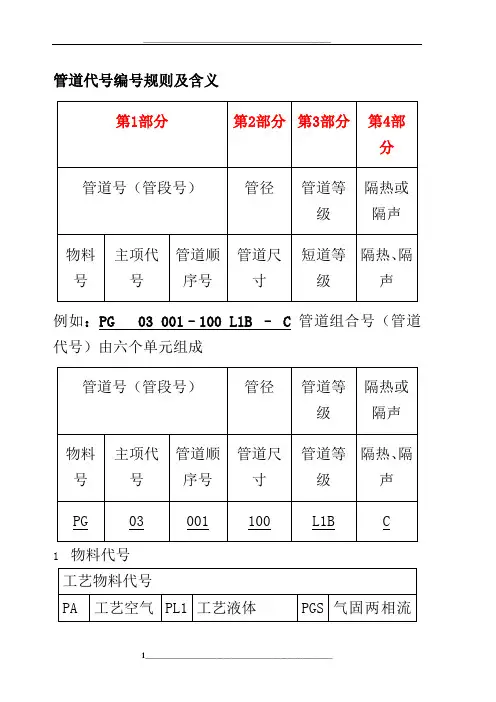

管道代号编号规则及含义
例如:PG 03 001–100 L1B – C 管道组合号(管道代号)由六个单元组成
1物料代号
2主项代号
按工程设计给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
3管道顺序号
相同类别的物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从001~999。
4管道尺寸
一般标注公称尺寸,以mm为单位,只注数字,不注单位。
5管道等级
由下列三个单元组成:L 1 B
1)第一单元为管道的公称压力(MPa),用大写英文字母表示。
ANSI:美国国家标准学会
ASME:美国机械工程协会
ASME标准压力等级代号:
国内标准压力等级代号:
2)第二单元为顺序号,用阿拉伯数字表示,由1开始。
3)第三单元为管道材质,用大写英文字母表示,与顺序号组合使用。
6隔热或隔声代号。

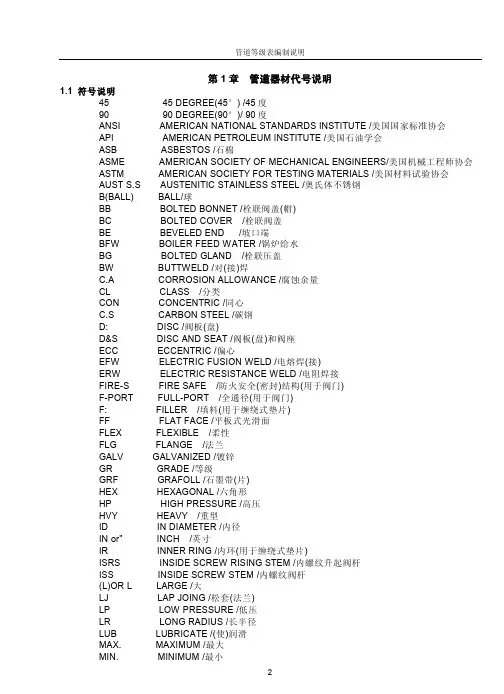

第1章管道器材代号说明1.1 符号说明45 45 DEGREE(45°) /45度90 90 DEGREE(90°)/ 90度ANSI AMERICAN NATIONAL STANDARDS INSTITUTE /美国国家标准协会API AMERICAN PETROLEUM INSTITUTE /美国石油学会ASB ASBESTOS /石棉ASME AMERICAN SOCIETY OF MECHANICAL ENGINEERS/美国机械工程师协会ASTM AMERICAN SOCIETY FOR TESTING MATERIALS /美国材料试验协会AUST S.S AUSTENITIC STAINLESS STEEL /奥氏体不锈钢B(BALL) BALL/球BB BOLTED BONNET /栓联阀盖(帽)BC BOLTED COVER /栓联阀盖BE BEVELED END /坡口端BFW BOILER FEED WATER /锅炉给水BG BOLTED GLAND /栓联压盖BW BUTTWELD /对(接)焊C.A CORROSION ALLOWANCE /腐蚀余量CL CLASS /分类CON CONCENTRIC /同心C.S CARBON STEEL /碳钢D: DISC /阀板(盘)D&S DISC AND SEAT /阀板(盘)和阀座ECC ECCENTRIC /偏心EFW ELECTRIC FUSION WELD /电熔焊(接)ERW ELECTRIC RESISTANCE WELD /电阻焊接FIRE-S FIRE SAFE /防火安全(密封)结构(用于阀门)F-PORT FULL-PORT /全通径(用于阀门)F: FILLER /填料(用于缠绕式垫片)FF FLAT FACE /平板式光滑面FLEX FLEXIBLE /柔性FLG FLANGE /法兰GALV GALVANIZED /镀锌GR GRADE /等级GRF GRAFOLL /石墨带(片)HEX HEXAGONAL /六角形HP HIGH PRESSURE /高压HVY HEAVY /重型ID IN DIAMETER /内径IN or" INCH /英寸IR INNER RING /内环(用于缠绕式垫片)ISRS INSIDE SCREW RISING STEM /内螺纹升起阀杆ISS INSIDE SCREW STEM /内螺纹阀杆(L)OR L LARGE /大LJ LAP JOING /松套(法兰)LP LOW PRESSURE /低压LR LONG RADIUS /长半径LUB LUBRICATE /(使)润滑MAX. MAXIMUM /最大MIN. MINIMUM /最小2MM(mm) MILLIMETER /毫米MOD MODIFIED /改良的(修正的)MP MIDDLE PRESSURE /中压MS METAL SEAL /金属密封NBR NITRILE BUTADIENT RUBBER /丁腈橡胶NPT NATIONAL TAPER PIPE THREAD /(美国)国家标准锥管螺纹OR OUTER RING /外环(用于缠绕式垫片)OS&Y OUTSIDE SCREW AND YOKE /轭架式外螺纹OD OUTSIDE DIAMETER /外径PE PLAIN END /平端PS(B) PRESSURE SEAL BONNET /压力密封阀盖(帽)P(S)C PRESSURE SEAL COVER /压力密封阀盖PWHT POSTWELD HEAT TREATMENT /焊后热处理R-PORT REDUCED PORT /缩径RF RAISED FACE /凸台式光滑面RJ RING JOINT /(梯形槽)环槽联接RT RADIOGRAPHIC TEST /X射线(照像)检查S SEAT /阀座SB SCREWED BONNET /螺纹阀帽(盖)SC SCREWED COVER(CAP) /螺纹阀盖SCH SCHEDULE /管子表号SG SCREW GLAND /螺纹压盖SMLS SEAMLESS /无缝SO SLIP-ON /平焊SR SHORT RADIUS /短半径SS STAINLESS STEEL /不锈钢STD STANDARD OR STANDARD WEIGHT /标准或标准(重量)级STL STELLITE /司太立合金STUD STUD BOLT /双头螺柱S.W SOCKET WELDING 承插焊T THICKNESS /厚度W/ WITH /具有带.....W: WINDING /缠绕带(用于缠绕式垫片)WB WELDED BONNET /焊接阀盖WN WELDING NECK /焊颈WS WELDING WITH SEAM /焊接有缝(管子或管件)XS EXTRA STRONG /加强级(加厚级)XXS DOUBLE EXTRA STRONG /特强级(特厚级)3。

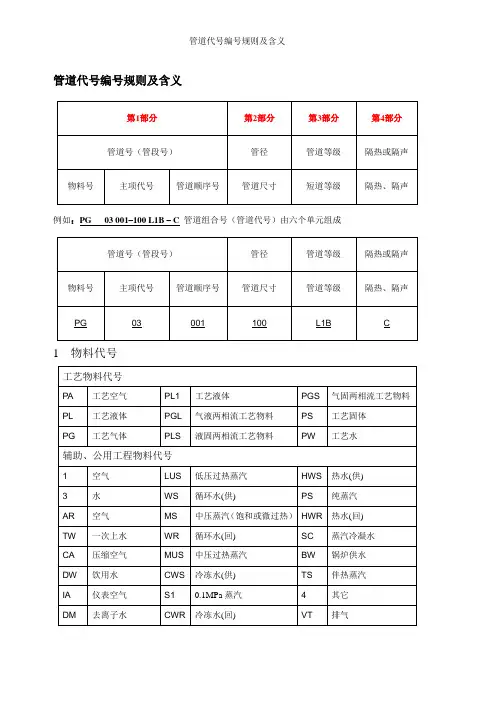

管道代号编号规则及含义
例如:PG 03 001–100 L1B – C 管道组合号(管道代号)由六个单元组成
1物料代号
2主项代号
按工程设计给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
3管道顺序号
相同类别的物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从001~999。
4管道尺寸
一般标注公称尺寸,以mm为单位,只注数字,不注单位。
5管道等级
由下列三个单元组成:L 1 B
1)第一单元为管道的公称压力(MPa),用大写英文字母表示。
ANSI:美国国家标准学会
ASME:美国机械工程协会
ASME标准压力等级代号:
国内标准压力等级代号:
2)第二单元为顺序号,用阿拉伯数字表示,由1开始。
3)第三单元为管道材质,用大写英文字母表示,与顺序号组合使用。
6隔热或隔声代号。

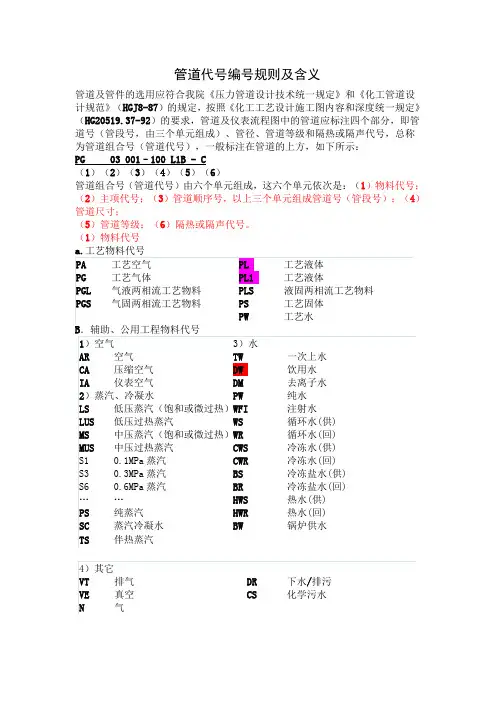

管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》(HGJ8-87)的规定,按照《化工工艺设计施工图内容和深度统一规定》(HG20519.37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,总称为管道组合号(管道代号),一般标注在管道的上方,如下所示:PG 03 001–100 L1B - C(1)(2)(3)(4)(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号);(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。
(1)物料代号(2)主项代号按工程设计总负责人给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
(3)管道顺序号相同类别的物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从001~999。
(4)管道尺寸一般标注公称尺寸,以mm为单位,只注数字,不注单位。
(5)管道等级管道等级号由下列三个单元组成:L 1 B(1)(2)(3)1)第一单元为管道的公称压力(MPa)等级代号,用大写英文字母表示。
A~K用于ANSI标准压力等级代号(其中I、J不用),L~Z用于国内标准压力等级代号(其中O、X不用)。
常用的国内标准压力等级代号:L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2)第二单元为顺序号,用阿拉伯数字表示,由1开始。
*管道等级表的格式见《化工工艺设计施工图内容和深度统一规定》转帖压力管道,是指利用一定的压力,用于输送气体或者液体的管状设备,其范围规定为最高工作压力大于或者等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm的管道。
管道代号编号规则及含义
1物料代号
工艺物料代号
辅助、公用工程物料代号
2主项代号
按工程设计给定的主项编号填写,采用两位数字,从01〜99。
特殊情况下允许以主项代号作为主项编号。
3管道顺序号
相同类别的物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从001〜999。
4管道尺寸
一般标注公称尺寸,以mm为单位,只注数字,不注单位。
5管道等级
由下列三个单元组成:L 1 B
1)第一单元为管道的公称压力(MPa),用大写英文字母表示。
ANSI :美国国家标准学会
ASME :美国机械工程协会
ASME标准压力等级代号:
国内标准压力等级代号:
2)第二单元为顺序号,用阿拉伯数字表示,由1开始。
3)第三单元为管道材质,用大写英文字母表示,与顺序号组合使用
6隔热或隔声代号。
管道代号编号规则及含义
一、物料代号
二、主项代号
按工程设计给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
三、管道顺序号
相同类别的物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从001~999。
四、管道尺寸
一般标注公称尺寸,以mm为单位,只注数字,不注单位。
五、管道等级
由下列三个单元组成:L1B
1、第一单元为管道的公称压力(MPa),用大写英文字母表示。
ANSI:美国国家标准学会;
ASME:美国机械工程协会;
ASME标准压力等级代号
国内标准压力等级代号
2、第二单元为顺序号,用阿拉伯数字表示,由1开始。
3、第三单元为管道材质,用大写英文字母表示,与顺序号组合使用。
六、隔热或隔声代号。
管道代号编号规则及含义-完整管道代号编号规则及含义为了符合我院《压力管道设计技术统一规定》和《化工管道设计规范》(HGJ8-87)的规定,以及《化工工艺设计施工图内容和深度统一规定》(HG.37-92)的要求,管道及管件的选用应该标注管道组合号(管道代号),包括管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,一般标注在管道的上方。
管道组合号由六个单元组成,分别是物料代号、主项代号、管道顺序号、管道尺寸、管道等级和隔热或隔声代号。
物料代号分为工艺物料代号和辅助、公用工程物料代号两种。
工艺物料代号包括PA、PG、PGL和PGS,分别代表工艺空气、工艺气体、气液两相流工艺物料和气固两相流工艺物料。
工艺液体则包括PL、PL1、PLS、PS和PW,分别代表工艺液体、工艺液体、液固两相流工艺物料、工艺固体和工艺水。
辅助、公用工程物料代号包括空气(AR、CA、IA)、蒸汽、冷凝水(LS、LUS、MS、MUS)、一次上水、饮用水、去离子水、纯水、注射水、循环水(供、回)、冷冻水(供、回)、S10.1MPa蒸汽、S30.3MPa蒸汽、S60.6MPa蒸汽、PS纯蒸汽、SC蒸汽冷凝水、TS伴热蒸汽、VT排气、VE真空和N气。
主项代号采用两位数字,从01~99,按工程设计总负责人给定的主项编号填写。
特殊情况下允许以主项代号作为主项编号。
管道顺序号采用三位数字,从001~XXX,相同类别的物料在同一主项内以流向先后为序,顺序编号。
管道尺寸一般标注公称尺寸,以mm为单位,只注数字,不注单位。
管道等级号由下列三个单元组成:L1B。
2)符合以下条件之一的管道属于GC2级:1)输送GB《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa的管道;2)输送可燃流体介质、有毒流体介质,设计压力P<4.0MPa且设计温度大于等于400℃的管道;3)输送非可燃流体介质、无毒流体介质,设计压力P<10MPa且设计温度大于等于400℃的管道;4)输送流体介质,设计压力P<10.0MPa且设计温度<400℃的管道。
某工程管道代号编号规则及含义《美标》4”— 1 -- S6 – 800 - 0402 — IP – 1 – 41A4”— 1 -- S6 – 800 - 0402 — IP – 1 – 41A(1)(2)(3)(4)(5)(6)(7)(8)管道组合号(管道代号)由7个单元组成,这7个单元依次是:(1)管道尺寸;(2)管道等级;(3)材料代码;(4)装置区域;(5)管线序号;(6)隔热或隔声代号;(7)垫片等级;(8)垫片材料。
(1)管道尺寸一般标注公称尺寸,以英寸为单位,只注符号,不注单位。
(2)管道等级1: 150LB3: 300LB6: 600LB7: 1500LB9: 900LB(3)材料代号A : 铝C : 碳钢D : 双相钢R : 铬S : 不锈钢S3 : 304S4 : 304LS5 : 316S6 : 316LS7 : 317LG30 : G30合金--------注“1”HB-2 : HAST –B--2HC : HAST –C276G : 镀锌N : 镍合金Zr : 锆合金SC : 蒸汽/冷凝水用碳钢T : TUBING 透平管注“1”哈斯特洛依(HASTELLOY)镍基合金哈斯特洛依合金是镍-钼,镍-铬-钼系合金。
早期的(Ni60-Mo19-Fe20)哈斯特洛依A解决了耐蚀合金领域内耐盐酸腐蚀的问题。
但它只能用于70℃以下的盐酸腐蚀。
适当提高钼并降低铁而发展的哈斯特洛依B(0Ni65Mo28Fe5V)和哈斯特洛依B2(00Ni70M028),则可用于沸腾温度下任意浓度的盐酸,甚至在硫酸、氢氟酸中也有良好的耐腐蚀性。
哈斯特洛依B2因超低碳量含量,其耐蚀性比哈斯特洛依B优良。
哈斯特洛依B3是一个增加的牌号,热稳定性比B2好。
同样具有卓越的抗盐酸、硫酸、醋酸和磷酸及其它非氧化性环境腐蚀的能力。
哈斯特洛依A、B、B2Ni-Mo合金在盐酸中有良好的耐蚀性,但在加有氧或氧化剂的介质中,则耐蚀性显著下降。
管道代号编号规则及含义
例如:PG 03 001–100 L1B – C 管道组合号(管道代号)由六个单元组成
1物料代号
2主项代号
按工程设计给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
3管道顺序号
相同类别的物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从001~999。
4管道尺寸
一般标注公称尺寸,以mm为单位,只注数字,不注单位。
5管道等级
由下列三个单元组成:L 1 B
1)第一单元为管道的公称压力(MPa),用大写英文字母表示。
ANSI:美国国家标准学会
ASME:美国机械工程协会
ASME标准压力等级代号:
国内标准压力等级代号:
2)第二单元为顺序号,用阿拉伯数字表示,由1开始。
3)第三单元为管道材质,用大写英文字母表示,与顺序号组合使用。
6隔热或隔声代号。
管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》(HGJ8-87)的规定,按照《化工工艺设计施工图内容和深度统一规定》(HG20519.37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,总称为管道组合号(管道代号),一般标注在管道的上方,如下所示:PG03 001–100 - L1B - C(1)(2)(3)(4)(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号)(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。
(1)物料代号工艺物料代号辅助、公用工程物料代号(2)主项代号按工程设计总负责人给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
(3)管道顺序号相同类别的物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从001~999。
(4)管道尺寸一般标注公称尺寸,以mm为单位,只注数字,不注单位。
(5)管道等级管道等级号由下列三个单元组成:L 1B1)2)3)1)第一单元为管道的公称压力(MPa)等级代号,用大写英文字母表示。
A~K用于ANSI标准压力等级代号(其中I、J不用),L~Z用于国内标准压力等级代号(其中O、X不用)。
常用的国内标准压力等级代号:L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2)第二单元为顺序号,用阿拉伯数字表示,由1开始。
3)第三单元为管道材质类别,用大写英文字母表示,与顺序号组合使用。
*管道等级表的格式见《化工工艺设计施工图内容和深度统一规定》(6)隔热或隔声代号。
管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》(HGJ8-87)的规定,按照《化工工艺设计施工图内容和深度统一规定》(HG20519.37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,总称为管道组合号(管道代号),一般标注在管道的上方,如下所示:PG 03 001–100 L1B - C(1)(2)(3)(4)(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号);(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。
(1)物料代号a.工艺物料代号B.辅助、公用工程物料代号(2)主项代号按工程设计总负责人给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
(3)管道顺序号相同类别的物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从001~999。
(4)管道尺寸一般标注公称尺寸,以mm为单位,只注数字,不注单位。
(5)管道等级管道等级号由下列三个单元组成:L 1 B(1)(2)(3)1)第一单元为管道的公称压力(MPa)等级代号,用大写英文字母表示。
A~K 用于ANSI标准压力等级代号(其中I、J不用),L~Z用于国内标准压力等级代号(其中O、X不用)。
常用的国内标准压力等级代号:L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2)第二单元为顺序号,用阿拉伯数字表示,由1开始。
3)第三单元为管道材质类别,用大写英文字母表示,与顺序号组合使用。
(6)隔热或隔声代号转帖压力管道,是指利用一定的压力,用于输送气体或者液体的管状设备,其范围规定为最高工作压力大于或者等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm的管道。
(最好)管线号编号规则及含义(E有⽤)管道代号编号规则及含义管道及管件的选⽤应符合我院《压⼒管道设计技术统⼀规定》和《化⼯管道设计规范》(HGJ8-87)的规定,按照《化⼯⼯艺设计施⼯图内容和深度统⼀规定》(HG20519.37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,总称为管道组合号(管道代号),⼀般标注在管道的上⽅,如下所⽰:PG03 001–100 - L1B - C(1)(2)(3)(4)(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号)(4)管道尺⼨;(5)管道等级;(6)隔热或隔声代号。
(1)物料代号⼯艺物料代号辅助、公⽤⼯程物料代号(2)主项代号按⼯程设计总负责⼈给定的主项编号填写,采⽤两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
(3)管道顺序号相同类别的物料在同⼀主项内以流向先后为序,顺序编号,采⽤三位数字,从001~999。
(4)管道尺⼨⼀般标注公称尺⼨,以mm为单位,只注数字,不注单位。
(5)管道等级管道等级号由下列三个单元组成:L 1B1)2)3)1)第⼀单元为管道的公称压⼒(MPa)等级代号,⽤⼤写英⽂字母表⽰。
A~K⽤于ANSI标准压⼒等级代号(其中I、J不⽤),L~Z⽤于国内标准压⼒等级代号(其中O、X不⽤)。
常⽤的国内标准压⼒等级代号:L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2)第⼆单元为顺序号,⽤阿拉伯数字表⽰,由1开始。
3)第三单元为管道材质类别,⽤⼤写英⽂字母表⽰,与顺序号组合使⽤。
*管道等级表的格式见《化⼯⼯艺设计施⼯图内容和深度统⼀规定》(6)隔热或隔声代号。
管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》(HGJ8-87)的规定,按照《化工工艺设计施工图内容和深度统一规定》(HG20519.37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,总称为管道组合号(管道代号),一般标注在管道的上方,如下所示:PG 03 001–100 L1B - C(1)(2)(3)(4)(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号);(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。
(1)物料代号(2)主项代号按工程设计总负责人给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
(3)管道顺序号相同类别的物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从001~999。
(4)管道尺寸一般标注公称尺寸,以mm为单位,只注数字,不注单位。
(5)管道等级管道等级号由下列三个单元组成:L 1 B(1)(2)(3)1)第一单元为管道的公称压力(MPa)等级代号,用大写英文字母表示。
A~K用于ANSI标准压力等级代号(其中I、J不用),L~Z用于国内标准压力等级代号(其中O、X不用)。
常用的国内标准压力等级代号:L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2)第二单元为顺序号,用阿拉伯数字表示,由1开始。
*管道等级表的格式见《化工工艺设计施工图内容和深度统一规定》转帖压力管道,是指利用一定的压力,用于输送气体或者液体的管状设备,其范围规定为最高工作压力大于或者等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm的管道。
管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》(HGJ8-87)的规定,按照《化工工艺设计施工图内容和深度统一规定》(HG20519.37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,总称为管道组合号(管道代号),一般标注在管道的上方,如下所示:PG 03 001 –100 L1B - C (1)(2)(3)(4)(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号);(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。
(1)物料代号a. 工艺物料代号PA 工艺空气PL 工艺液体PG 工艺气体PL1 工艺液体PGL 气液两相流工艺物料PLS 液固两相流工艺物PGS 气固两相流工艺物料PS 工艺固体PW 工艺水B.辅助、公用工程物料代号1)空气3)水AR 空气TW 一次上水CA 压缩空气DW 饮用水IA 仪表空气DM 去离子水2)蒸、冷凝水PW 纯水LS 低压蒸汽(饱和或微过WFI 注射水LUS 低压过热蒸汽WS 循环水(供)MS 中压蒸汽(饱和或微过WR 循环水(回)MUS 中压过热蒸汽CWS 冷冻水(供)S1 0.1MPa蒸汽CWR 冷冻水(回)S3 0.3MPa蒸汽BS 冷冻盐水S6 0.6MPa蒸汽BR 冷冻盐水⋯⋯HWS 热水(供)PS 纯蒸汽HWR 热水(回)SC 蒸汽冷凝水BW 锅炉供水TS 伴热蒸汽4)其它VT 排气DR 下水/ 排污VE 真空CS 化学污水N 气2)主项代号按工程设计总负责人给定的主项编号填写,采用两位数字,从 01~ 99。
特殊情 况下允许以主项代号作为主项编号。
(3)管道顺序号 相同类别的物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从 001~999。
管道代号编号规则及含义管道代号编号规则及含义第1部分第2部分第3部分第4部分管道号(管段号)管径管道等级隔热或隔声物料号主项代号管道顺序号管道尺寸短道等级隔热、隔声例如:PG 03 001–100 L1B – C 管道组合号(管道代号)由六个单元组成管道号(管段号)管径管道等级隔热或隔声物料号主项代号管道顺序号管道尺寸管道等级隔热、隔声PG 03 001 100 L1B C 1物料代号工艺物料代号PA 工艺空气PL1 工艺液体PGS 气固两相流工艺物料PL 工艺液体PGL 气液两相流工艺物料PS 工艺固体PG 工艺气体PLS 液固两相流工艺物料PW 工艺水辅助、公用工程物料代号1 空气LUS 低压过热蒸汽HWS 热水(供)3 水WS 循环水(供) PS 纯蒸汽AR 空气MS 中压蒸汽(饱和或微过热)HWR 热水(回)TW 一次上水WR 循环水(回) SC 蒸汽冷凝水CA 压缩空气MUS 中压过热蒸汽BW 锅炉供水DW 饮用水CWS 冷冻水(供) TS 伴热蒸汽IA 仪表空气S1 0.1MPa蒸汽 4 其它DM 去离子水CWR 冷冻水(回) VT 排气2 蒸汽、冷凝水S3 0.3MPa蒸汽DR 下水/排污PW 纯水BS 冷冻盐水(供) VE 真空S6 0.6MPa蒸汽CS 化学污水LS 低压蒸汽(饱和或微过热)WFI 注射水BR 冷冻盐水(回) N 气2主项代号按工程设计给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
3管道顺序号相同类别的物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从001~999。
4管道尺寸一般标注公称尺寸,以mm为单位,只注数字,不注单位。
5管道等级由下列三个单元组成:L 1 B1)第一单元为管道的公称压力(MPa),用大写英文字母表示。
A~K 用于ANSI标准压力等级代号(其中I、J不用)L~Z 用于国内标准压力等级代号(其中O、X不用)A~G 用于ASME标准压力等级代号H~Z 用于国内标准压力等级代号(其中I、J、O、X不用)ANSI:美国国家标准学会ASME:美国机械工程协会ASME标准压力等级代号:A 150LB(2Mpa) D 600LB(11Mpa)G 2500LB(42Mpa)B 300LB(5Mpa) E 900LB(15Mpa)C 400LB F 1500LB(26Mpa)国内标准压力等级代号:H 0.25Mpa P 4.0MPa U 22.0 MpaK 0.6Mpa Q 6.4 Mpa V 25.0 MpaL 1.0MPa R 10.0 Mpa W 32.0 MpaM 1.6MPa S 16.0 MpaN 2.5MPa T 20.0 Mpa2)第二单元为顺序号,用阿拉伯数字表示,由1开始。
管道代号编号规则及含义
例如:PG 03 001–100 L1B – C 管道组合号(管道代号)由六个单元组成
1物料代号
2主项代号
按工程设计给定的主项编号填写,采用两位数字,从01~99。
特殊情况下允许以主项代号作为主项编号。
3管道顺序号
相同类别的物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从001~999。
4管道尺寸
一般标注公称尺寸,以mm为单位,只注数字,不注单位。
5管道等级
由下列三个单元组成:L 1 B
1)第一单元为管道的公称压力(MPa),用大写英文字母表示。
ANSI:美国国家标准学会
ASME:美国机械工程协会
ASME标准压力等级代号:
国内标准压力等级代号:
2)第二单元为顺序号,用阿拉伯数字表示,由1开始。
3)第三单元为管道材质,用大写英文字母表示,与顺序号组合使用。
6隔热或隔声代号。
美国管道标准代码解释(自)美国管道标准代码解释1.标准制定组织ANSI AMERICAN NATIONAL STANDARDS INSTITUTE /美国国家标准协会API AMERICAN PETROLEUM INSTITUTE /美国石油学会ASME AMERICAN SOCIETY OF MECHANICAL ENGINEERS/美国机械工程师协会ASTM AMERICAN SOCIETY FOR TESTING MATERIALS /美国材料试验协会2.管道管件法兰45 45 DEGREE(45°) /45 度90 90 DEGREE(90°)/ 90 度BE BEVELED END /坡口端PE 平口端BLIND FLANGE 法兰盖CON CONCENTRIC /同心DUMMY-PIPE-CS 假腿支架(常用成品管制作)ECC ECCENTRIC /偏心EQUAL 相等ELBOW 弯头(L)OR L LARGE /大LJ LAP JOING /松套(法兰)LR LONG RADIUS /长半径PIPE 直管TEE 三通FORGE 铸造REDUCING 缩小REDUCING CON 同心变径R-PORT REDUCED PORT /缩径SPECTACLE BLANK 八字盲板SCH SCHEDULE /管子表号SMLS SEAMLESS /无缝SR SHORT RADIUS /短半径WELD 焊缝WELDOLET 管台WN WELDING NECK /焊颈WS WELDING WITH SEAM /焊接有缝(管子或管件)XS EXTRA STRONG /加强级(加厚级)XXS DOUBLE EXTRA STRONG /特强级(特厚级)E(S) Elbow(s) 短半径弯头E(L) Elbow(l) 长半径弯头RC Conc.reducer 同心大小头.RE Ecc.reducer 偏心大小头TR Tee ( R ) 异径三通TC Tee (C ) 等径三通C Cap 管帽Union Union 由令,活接头Coupling Coupling 考贝伦,束接Half coupling Half coupling 半考贝仑半管接头 Plug Plug 堵头; Bushing Bushing 仆申,内外丝ERW即电阻焊Electric resistance weldingEFW即电熔焊Electric fusion weldingGTAW 即氩弧焊3.阀门B(BALL) BALL/球(阀)GLOBE 球形(特指截止阀)CHECK 单向(阀)BB BOLTED BONNET /栓联阀盖(帽)BC BOLTED COVER /栓联阀盖BG BOLTED GLAND /栓联压盖D: DISC /阀板(盘)D&S DISC AND SEAT /阀板(盘)和阀座FIRE-S FIRE SAFE /防火安全(密封)结构(用于阀门)F-PORT FULL-PORT /全通径(用于阀门)FF FLAT FACE /平板式光滑面ISRS INSIDE SCREW RISING STEM /内螺纹升起阀杆ISS INSIDE SCREW STEM /内螺纹阀杆LUB LUBRICATE /(使)润滑MS METAL SEAL /金属密封PS(B) PRESSURE SEAL BONNET /压力密封阀盖(帽) P(S)C PRESSURE SEAL COVER /压力密封阀盖S SEAT /阀座SB SCREWED BONNET /螺纹阀帽(盖)SC SCREWED COVER(CAP) /螺纹阀盖SG SCREW GLAND /螺纹压盖VALVE 阀门WB WELDED BONNET /焊接阀盖4.螺栓垫片F: FILLER /填料(用于缠绕式垫片)FLEX FLEXIBLE /柔性GASKET 垫片GRF GRAFOLL /石墨带(片)HEX HEXAGONAL /六角形IR INNER RING /内环(用于缠绕式垫片)OR OUTER RING /外环(用于缠绕式垫片)STUD STUD BOLT /双头螺柱HEX.NUT六角螺帽T THICKNESS /厚度W/ WITH /具有带.....W: WINDING /缠绕带(用于缠绕式垫片)5.链接形式BW BUTTWELD /对(接)焊EFW ELECTRIC FUSION WELD /电熔焊(接)ERW ELECTRIC RESISTANCE WELD /电阻焊接SO SLIP-ON /平焊S.W SOCKET WELDING 承插焊NPT NATIONAL TAPER PIPE THREAD /(美国)国家标准锥管螺纹RJ RING JOINT /(梯形槽)环槽联接TH 螺纹连接6.材质ASB ASBESTOS /石棉AUST S.S AUSTENITIC STAINLESS STEEL /奥氏体不锈钢C.S CARBON STEEL /碳钢GALV GALVANIZED /镀锌NBR NITRILE BUTADIENT RUBBER /丁腈橡胶SS STAINLESS STEEL /不锈钢STL STELLITE /司太立合金7.螺纹形式NPT NATIONAL TAPER PIPE THREAD /(美国)国家标准锥管螺纹OS&Y OUTSIDE SCREW AND YOKE /轭架式外螺纹8.密封面形式PE PLAIN END /平端RF RAISED FACE /凸台式光滑面X.说明BFW BOILER FEED WATER /锅炉给水C.A CORROSION ALLOWANCE /腐蚀余量CL CLASS /分类FLG FLANGE /法兰GR GRADE /等级HP HIGH PRESSURE /高压HVY HEAVY /重型ID IN DIAMETER /内径IN or" INCH /英寸INSTRUMENT 器械LP LOW PRESSURE /低压LUB LUBRICATE /(使)润滑MAX. MAXIMUM /最大MIN. MINIMUM /最小MM (mm) MILLIMETER /毫米MOD MODIFIED /改良的(修正的)MP MIDDLE PRESSURE /中压OD OUTSIDE DIAMETER /外径PWHT POSTWELD HEAT TREATMENT /焊后热处理RT RADIOGRAPHIC TEST /X 射线(照像)检查SCH SCHEDULE /管子表号STD STANDARD OR STANDARD WEIGHT /标准或标准(重量)级XS EXTRA STRONG /加强级(加厚级)XXS DOUBLE EXTRA STRONG /特强级(特厚级)压力等级class,CL150(PN2.0)、CL300(PN5.0)、CL600(PN11)、CL900(PN15)、CL1500(PN26)、CL2500(PN42)。

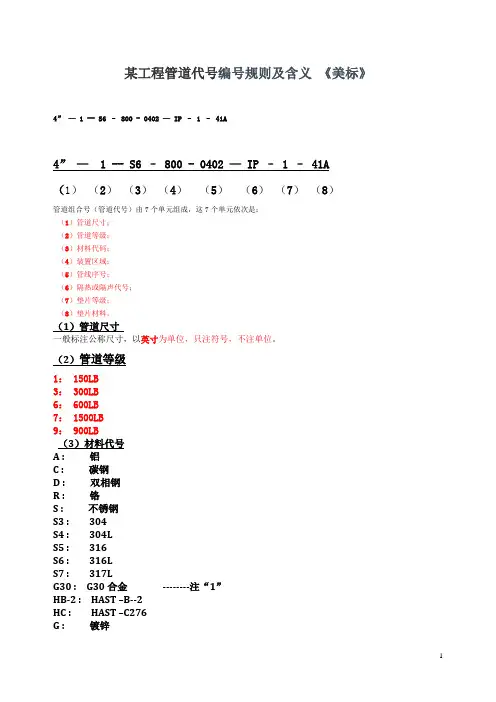

某工程管道代号编号规则及含义《美标》4”— 1 -- S6 – 800 - 0402 — IP – 1 – 41A
4”— 1 -- S6 – 800 - 0402 — IP – 1 – 41A
(1)(2)(3)(4)(5)(6)(7)(8)
管道组合号(管道代号)由7个单元组成,这7个单元依次是:
(1)管道尺寸;
(2)管道等级;
(3)材料代码;
(4)装置区域;
(5)管线序号;
(6)隔热或隔声代号;
(7)垫片等级;
(8)垫片材料。
(1)管道尺寸
一般标注公称尺寸,以英寸为单位,只注符号,不注单位。
(2)管道等级
1: 150LB
3: 300LB
6: 600LB
7: 1500LB
9: 900LB
(3)材料代号
A : 铝
C : 碳钢
D : 双相钢
R : 铬
S : 不锈钢
S3 : 304
S4 : 304L
S5 : 316
S6 : 316L
S7 : 317L
G30 : G30合金--------注“1”
HB-2 : HAST –B--2
HC : HAST –C276
G : 镀锌
N : 镍合金
Zr : 锆合金
SC : 蒸汽/冷凝水用碳钢
T : TUBING 透平管
注“1”
哈斯特洛依(HASTELLOY)镍基合金
哈斯特洛依合金是镍-钼,镍-铬-钼系合金。
早期的(Ni60-Mo19-Fe20)哈斯特洛依A解决了耐蚀合金领域内耐盐酸腐蚀的问题。
但它只能用于70℃以下的盐酸腐蚀。
适当提高钼并降低铁而发展的哈斯特洛依B(0Ni65Mo28Fe5V)和哈斯特洛依B2(00Ni70M028),则可用于沸腾温度下任意浓度的盐酸,甚至在硫酸、氢氟酸中也有良好的耐腐蚀性。
哈斯特洛依B2因超低碳量含量,其耐蚀性比哈斯特洛依B优良。
哈斯特洛依B3是一个增加的牌号,热稳定性比B2好。
同样具有卓越的抗盐酸、硫酸、醋酸和磷酸及其它非氧化性环境腐蚀的能力。
哈斯特洛依A、B、B2Ni-Mo合金在盐酸中有良好的耐蚀性,但在加有氧或氧化剂的介质中,则耐蚀性显著下降。
为克服该合金在还原、氧化复合介质中的低耐蚀性,发展了哈斯特洛依C
(Ni60Cr16Mo16W4)。
含Mo量在25%~30%的Ni-Mo合金有二个敏化区,1200~1300℃和600~900℃均有含钼较高的析出相沿晶界沉淀导致晶粒边缘微区钼贫化而产生晶间腐蚀,降低碳、硅和铁,添加钨、钒和铌可改善在盐酸和硫酸中抗晶间腐蚀性能。
哈斯特洛依C经600~1150℃敏化处理后在盐酸、硫酸、铬酸中还是出现晶间腐蚀,晶粒边缘微区的贫钼与贫铬导致产生晶间腐蚀的原因。
在哈斯特洛依C中Si能显著加速σ相的形成,据此发展了第二代的低碳(0.03%)、低硅(0.03%)哈斯特洛依C276(000Cr16Ni60Mo16W4)。
它不但具有高的抗还原性介质和氧化性介质腐蚀的能力,而且还能抗点蚀和缝隙腐蚀。
但该合金仍有金属间相和碳化物析出。
不能抗高温浓硫酸的腐蚀。
在通过Ar-O2炼钢和电渣重熔等提纯处理来降低二次碳化物析出的数量或加Ti。
进一步发展了极低碳
(≤0.015%)和低硅(0.08%)加Ti、不含W的第三代合金哈斯特洛依C-4(000Cr16Ni63Mo16Ti)。
哈斯特洛依N(0Cr7Ni75Mo16)严格控制微量B含量,并加入Ti控制形成MC型碳化物该合金耐熔盐酸腐蚀好、焊接性好、650℃无辐射脆化。
哈斯特洛依G(0Cr22Ni45Mo6Cu2Nb2)合金,Cr、Mo较高,耐点蚀性好,镍含量高,在沸腾氯化镁42%溶液中耐应力腐蚀性能好,铌较高、碳低、耐晶间腐蚀性能也很好。
该合金耐磷酸(高浓度、沸腾温度)、耐硫酸以及耐硝酸的性能均相当优良。
Ni-Fe-Cr系中加Mo的哈斯特洛依F(0Cr20Ni40Mo12Fe)合金比哈斯特洛依C铬高钼低,在硫酸与盐酸中其耐蚀性优于哈斯特洛依B、C。
哈斯特洛依C22合金是哈斯特洛依C276发展而成的,把铬含量提高到了22%。
在氧化介质中的耐蚀性更高。
哈斯特洛依G30是在G3的基础上发展的含(30%)高铬的镍基合金,含5%的钼及2%的钨,具有良好的抗点蚀及缝隙腐蚀的能力。
加入2%的铜加强其抗卤素硫酸的腐蚀。
其30%的铬使该合金其有良好的抗硝酸腐蚀的能力。
它显示出优良的抗蚀性超过了大多数镍和铁基合金,在商用磷酸里含有强氧化性酸象硝酸/氯化氢、硝酸/氟化氢和硫酸。
(4)装置区域
装置区域代码
(5)管线序列号
相同类别的物料在同一主项内以流向先后为序,顺序编号,采用三位数字,从0001~9999。
(6)隔热或隔声代号
(7)垫片磅位等级1: 150LB
3: 300LB
6: 600LB
7: 1500LB
9: 900LB。
