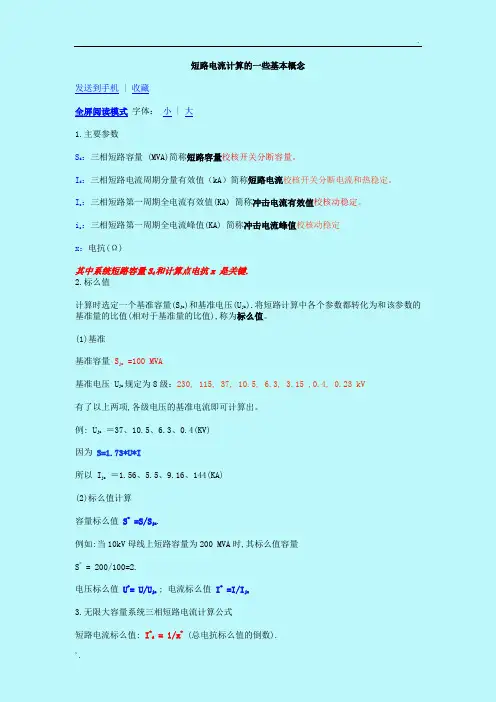

短路电流计算的一些基本概念
发送到手机 | 收藏
全屏阅读模式字体：小 | 大
1.主要参数
S d：三相短路容量 (MVA)简称短路容量校核开关分断容量。
I d：三相短路电流周期分量有效值（kA）简称短路电流校核开关分断电流和热稳定。
I c：三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定。
i c：三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定
x：电抗(Ω)
其中系统短路容量S d和计算点电抗x 是关键.
2.标么值
计算时选定一个基准容量(S jz)和基准电压(U jz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值。
(1)基准
基准容量S jz =100 MVA
基准电压 U jz规定为8级：230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 kV
有了以上两项,各级电压的基准电流即可计算出。
例: U jz＝37、10.5、6.3、0.4(KV)
因为S=1.73*U*I
所以 I jz＝1.56、5.5、9.16、144(KA)
(2)标么值计算
容量标么值S* =S/S jz.
例如:当10kV母线上短路容量为200 MVA时,其标么值容量
S* = 200/100=2.
电压标么值U*= U/U jz; 电流标么值I* =I/I jz
3.无限大容量系统三相短路电流计算公式
短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).
短路电流有效值: I d= I jz I*d=I jz/ x*(KA)
冲击电流有效值: I c = I *d√〔1+2 （K c-1）2〕(KA)其中K c冲击系数,取1.8
所以 I c =1.52I d
冲击电流峰值: i c=1.414×I*d K c=2.55 I d (KA)
当1000kVA及以下变压器二次侧短路时,冲击系数K c ,取1.3
这时:冲击电流有效值I c =1.09*I d(KA)
冲击电流峰值: i c =1.84 I d(KA)

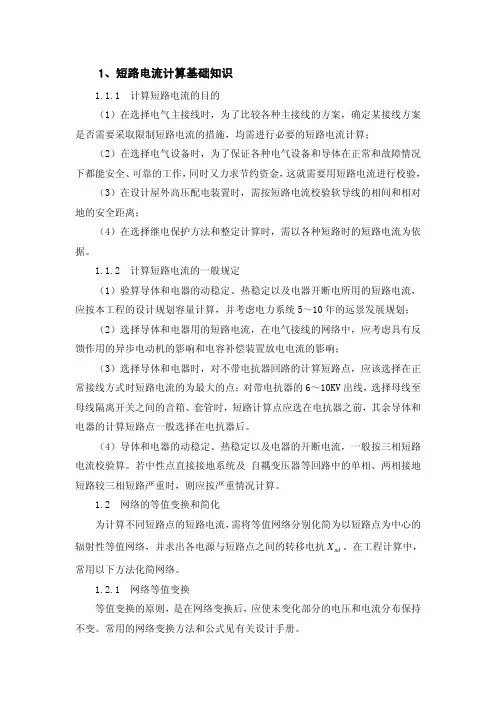

1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.
3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.
基准容量100MVA。当系统容量为100MVA时，系统的电抗为X*S=100/100＝1
当系统容量为200MVA时，系统的电抗为X*S=100/200＝0.5
当系统容量为无穷大时，系统的电抗为X*S=100/∞＝0
系统容量单位：MVA
系统容量应由当地供电部门提供。当不能得到时，可将供电电源出线开关的开断容量作为系统容量。如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA。则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为X*S=100/692＝0.144。
