西门子G120 CU240X-2 DP调试方法和步骤

西门子变频器的调试方法跟步骤西门子变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。

西门子变频器主要应用在风机、水泵的应用上。

为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。

当电机不能在满负荷下运行时，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费。

风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。

变频器调试的基本方法和步骤：一、变频器的空载通电验1、将变频器的接地端子接地。

2、将变频器的电源输入端子经过漏电保护开关接到电源上。

3、检查变频器显示窗出厂显示是否正常，如果不正确，应复位，否则要求退换。

4、熟悉变频器的操作键。

一般的变频器均有运行(RUN)、停止(STOP)、编程(PROG)、数据P确认(DATAPENTER)、增加(UP、▲)、减少(DOWN、“)等6个键，不同变频器操作键的定义基本相同。

此外有的变频器还有监视(MONITORPDISPLAY)、复位(RESET)、寸动(JOG)、移位(SHIFT)等功能键。

二、带载试运行1、手动操作变频器面板的运行停止键，观察电机运行停止过程及变频器的显示窗，看是否有异常现象。

2、如果启动P停止电机过程中变频器出现过流保护动作，应重新设定加速P减速时间。

电机在加、减速时的加速度取决于加速转矩，而变频器在启、制动过程中的频率变化率是用户设定的。

若电机转动惯量或电机负载变化，按预先设定的频率变化率升速或减速时，有可能出现加速转矩不够，从而造成电机失速，即电机转速与变频器输出频率不协调，从而造成过电流或过电压。

因此，需要根据电机转动惯量和负载合理设定加、减速时间，使变频器的频率变化率能与电机转速变化率相协调。

西门子G120变频器参数调试总结项目用到的变频器功能比较简单，在自动模式下由PLC给定频率、控制起停，采集变频器的运行、故障信号1、变频器所带的负载为风机（功率55KW，380V电压）2、变频器选型：控制单元为CU240E-2PN,操作面板为BOP-2(订货号：6SL3225-0AA00-4CA1)，功率模块为PM240-23、控制线的接线图如下：4、参数设置：一、快速调试变频器上电后进入“SETUP”菜单进行快速设置：P100=0、P304=380.0V、P305=103.2A、P307=55、P311=1481r/min、P15=12(12号宏程序)、P1080=0(最小转速)、P1120=100（电机加速时间）、P1121=100（电机减速速时间），最后将FINISH 设置为YES，完成后RDY指示灯由绿色闪烁变为绿色常亮注：①此处P1300=20(电机控制方式为“矢量控制-转速控制”)，P1900=2(静态识别)，这两个参数采用默认设置②RDY灯闪烁时变频器是无法启动运行的①、快速调试完成后将变频器设为手动启动，然后点击启动按钮，点击开始进行静态识别（注意此处变频器会显示A07991报警），此时变频器启动向电机内注入电流，变频器风扇运行，电机会发出吱吱的电磁噪声，这个过程大概3--5分钟（时间长短与变频器功率大小有关）②如果没有出现故障，变频器停止，A07991报警消失，P1900被复位为0表示静态识别过程结束③静态识别过程结束后变频器可能会报A8526的报警，如果出现此报警表示通讯口通讯故障，将P2030=0,停用通讯口，可以消除此故障④设置P0971=1保存静态识别的所有参数二、模拟量输入端子设定图中使用的模拟量输入通道为AI1，需要将P1000=7表示将AI1通道设置为主频率源，将P0756[1]=3,表示输入信号为4--20mA的电流信号三、转速与频率之间的关系G120变频器的转速默认单位为r/min而不是Hz，此处需要进行转换。

G120变频器参数调试------------------------------------------作者xxxx------------------------------------------日期xxxx设定电机控制参数：SETUP—OK键进入—RESET（恢复出厂设置）—按向下键选择参数p1300（选择电机控制方式）—SPD N EN（转速控制即矢量控制）p100（电机标准）—0（ISC电机，50Hz）p304（电压）、p305（电流）、p307（功率）、p311（额定转速）p1900（电机数据检测）—STIL ROT（静态+动态选择）p1080（电机最小转速）、p1120（斜坡上升时间）、p1121（斜坡下降时间）FINISH—OK键选择YES—显示DONE即完成现在变频器显示圆圈叉号报警，按下HAND键选择手动模式，接通点机，一直按着绿色启动按钮，期间变频器自动对电机进行静态和动态检测，检测结束后会自动停止电机，报警消除，松开启动按钮。

定义端子、设置转速等：PARAMS—OK键进入—上下键选择EXPERT—OK键进入显示全部参数P0840（启动）—r0722.0（DI0）r0722.1（DI1）r0722.2（DI2）r0722.3（DI3）r0722.4（DI4）r0722.5（DI5）P1020（转速设定选择位0）、P1021（转速设定选择位1）、P1022（转速设定选择位2）分别定义以上数字量输入端子，具体设定依照外部接线而定注意：如无特殊要求，P1113（设定值取反）设定为0数字量输出定义参照118页P1000（转速设定值选择）—3（转速固定设定值）即为命令源选择端子控制P1001（转速固定值1）—设定相应转速（对应P1020）P1002（转速固定值2）—设定相应转速（对应P1021）P1003（转速固定值3）—设定相应转速（对应P1022）以上为设定相应端子对应的高中低速P0970（保存参数）—1（保存驱动对象）以上参数设定完成后按ESC键退出。

西门子G120变频器参数调试总结项目用到的变频器功能比较简单，在自动模式下由PLC给定频率、控制起停，采集变频器的运行、故障信号1、变频器所带的负载为风机（功率55KW，380V电压）2、变频器选型：控制单元为CU240E-2PN,操作面板为BOP-2(订货号：6SL3225-0AA00-4CA1)，功率模块为PM240-23、控制线的接线图如下：4、参数设置：一、快速调试变频器上电后进入“SETUP”菜单进行快速设置：P100=0、P304=380.0V、P305=103.2A、P307=55、P311=1481r/min、P15=12(12号宏程序)、P1080=0(最小转速)、P1120=100（电机加速时间）、P1121=100（电机减速速时间），最后将FINISH 设置为YES，完成后RDY指示灯由绿色闪烁变为绿色常亮注：①此处P1300=20(电机控制方式为“矢量控制-转速控制”)，P1900=2(静态识别)，这两个参数采用默认设置②RDY灯闪烁时变频器是无法启动运行的①、快速调试完成后将变频器设为手动启动，然后点击启动按钮，点击开始进行静态识别（注意此处变频器会显示A07991报警），此时变频器启动向电机内注入电流，变频器风扇运行，电机会发出吱吱的电磁噪声，这个过程大概3--5分钟（时间长短与变频器功率大小有关）②如果没有出现故障，变频器停止，A07991报警消失，P1900被复位为0表示静态识别过程结束③静态识别过程结束后变频器可能会报A8526的报警，如果出现此报警表示通讯口通讯故障，将P2030=0,停用通讯口，可以消除此故障④设置P0971=1保存静态识别的所有参数二、模拟量输入端子设定图中使用的模拟量输入通道为AI1，需要将P1000=7表示将AI1通道设置为主频率源，将P0756[1]=3,表示输入信号为4--20mA的电流信号三、转速与频率之间的关系G120变频器的转速默认单位为r/min而不是Hz，此处需要进行转换。

CU240SCU240S DPCU240S DP-F操作手册（简明版） 04.2009SINAMICSG120控制单元 CU240S操作手册（简明版）安装 1 调试（软件） 2 操作 3维修与维护 4说明该简明操作手册包含了变频器调试和操作故障处理/常见问题5需要的重要信息。

该简明操作手册可以作为一般应用的快速调试的指导。

如果需要更多的信息，可以参阅完全版的和，《操作手册》《参数表》这些手册目前可提供中文、英文和德文等不同的版本。

控制单元 CU240S操作手册（简明版） 3安全指导认证合格的人员为了保证您的人身安全，同时也防止对设备造成损坏，请您务必设备/系统的安装和使用须参照本手册。

设备/系统的调试和操作察看本手册所包含的提示。

本手册中涉及人身安全的提示都用安须由认证合格的人员完成。

在安全提示的约束下，本手册所指的全警示符号做了着重标注，仅与设备安全相关的提示没有加特殊“认证合格的人员”定义为经过安全培训并测试合格，得以授权的警示标志。

所有的提示按照危险的程度划分了以下的等级。

对设备、系统和电路进行调试、接线和标示的人员。

应用声明危险提请以下注意表示如果没有足够的注意，将导致死亡或者是严重的人身伤害。

警告本产品只能用于选型样本或技术描述中所指明的应用领警告域，并只能与西门子公司推荐和认可的其他厂商的器件表示如果没有足够的注意，可能会导致死亡或者是严重或设备连接使用。

为确保本产品的正确、可靠运行需要的人身伤害。

保证正确运输、保存、安装和装配，同时还需要正确的操作和精心的维护。

注意带有警示标志的“注意” 表示如果没有足够的注意，可商标能会导致轻微的人身伤害。

所有带有的名称都为西门子集团公司已经注册的商标。

本手册中其他的商标如果被第三方出于自己的目的进行使用，将可能造注意成对西门子的侵权。

不带警示标志的“注意”表示如果没有足够的注意，可能会导致设备的损坏。

不承担的义务我们已经审核了本手册的内容，以保证描述与硬件及软件的一致说明性。

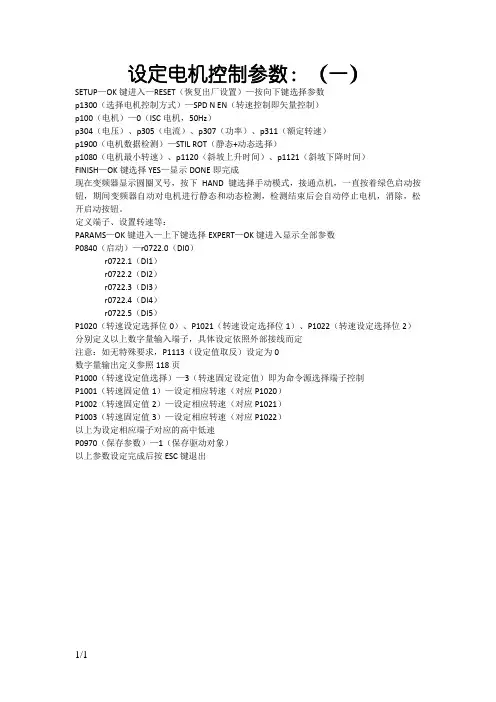

设定电机控制参数：（一）SETUP—OK键进入—RESET（恢复出厂设置）—按向下键选择参数p1300（选择电机控制方式）—SPD N EN（转速控制即矢量控制）p100（电机）—0（ISC电机，50Hz）p304（电压）、p305（电流）、p307（功率）、p311（额定转速）p1900（电机数据检测）—STIL ROT（静态+动态选择）p1080（电机最小转速）、p1120（斜坡上升时间）、p1121（斜坡下降时间）FINISH—OK键选择YES—显示DONE即完成现在变频器显示圆圈叉号，按下HAND键选择手动模式，接通点机，一直按着绿色启动按钮，期间变频器自动对电机进行静态和动态检测，检测结束后会自动停止电机，消除，松开启动按钮。

定义端子、设置转速等：PARAMS—OK键进入—上下键选择EXPERT—OK键进入显示全部参数P0840（启动）—r0722.0（DI0）r0722.1（DI1）r0722.2（DI2）r0722.3（DI3）r0722.4（DI4）r0722.5（DI5）P1020（转速设定选择位0）、P1021（转速设定选择位1）、P1022（转速设定选择位2）分别定义以上数字量输入端子，具体设定依照外部接线而定注意：如无特殊要求，P1113（设定值取反）设定为0数字量输出定义参照118页P1000（转速设定值选择）—3（转速固定设定值）即为命令源选择端子控制P1001（转速固定值1）—设定相应转速（对应P1020）P1002（转速固定值2）—设定相应转速（对应P1021）P1003（转速固定值3）—设定相应转速（对应P1022）以上为设定相应端子对应的高中低速P0970（保存参数）—1（保存驱动对象）以上参数设定完成后按ESC键退出1/1。

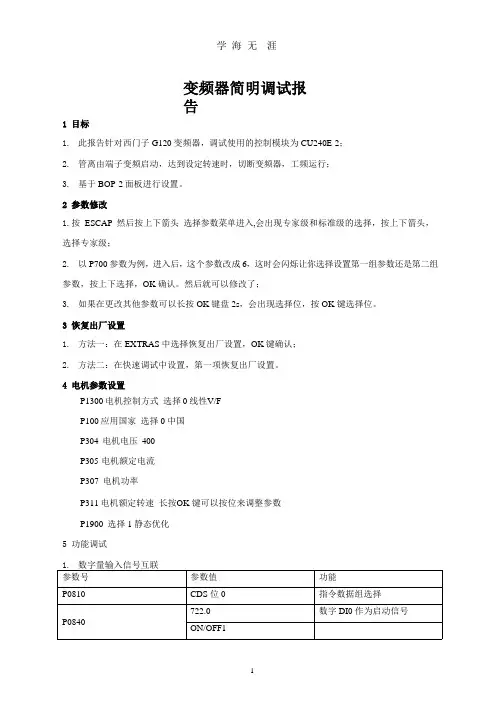

变频器简明调试报告1目标1.1此报告针对西门子G120变频器，调试使用的控制模块为CU240E-2 ;1.2管离由端子变频启动，达到设定转速时，切断变频器，工频运行；1.3基于BOP-2面板进行设置。

2参数修改2.1按ESCAP然后按上下箭头选择参数菜单进入，会出现专家级和标准级的选择，按上下箭头，选择专家级；2.2以P700参数为例，进入后，这个参数改成6,这时会闪烁让你选择设置第一组参数还是第二组参数，按上下选择，0K确认。

然后就可以修改了；2.3如果在更改其他参数可以长按0K键盘2s，会出现选择位，按0K键选择位。

3恢复出厂设置3.1方法一：在EXTRAS中选择恢复出厂设置，0K键确认;3.2方法二：在快速调试中设置，第一项恢复出厂设置。

4电机参数设置P1300电机控制方式选择0线性V/FP100应用国家选择0中国P304电机电压400P305电机额定电流P307电机功率P311电机额定转速长按OK键可以按位来调整参数P1900选择1静态优化5功能调试5.1数字量输入信号互联的详细解释:鸥価[(L二n]转速鋼值2 /转速編值23已计勤nOJiO = L £亍■蟹越軌r Fluat irgPt inl32可JE改r L\ T-引I DDS. rOiw*7Ua> 3J单xA#* pOP亍Mfl. 8010量小ttirwOl OA [rpa]21OXXI M [rpu]900. 00 [r庖亡旳卜叩.丄曲的逋阖饥*|n_ 实际Is J5速鞘值2" (B0：rJl97r I)-|n_5Sl > 转述阚侑站(BO- r2l37 2)鑒见：p2H0r2l97h5.3启用宏2P0010=1；P0015=2；P0010=0；P1001=1800;P1002=2800。

西门⼦G120CU240X-2DP调试⽅法和步骤本⽂通过⽰例介绍S7-1200与CU240E-2 DP F的PROFIBUS PZD通信，以组态标准报⽂1为例介绍通过S7-1200如何控制变频器的起停、调速以及读取变频器状态和电机实际转速。

2 S7-1200与CU240X-2 DP的PROFIBUS PZD通信实例2.1 硬件列表表2-1硬件列表2.2 变频器设置设置地址：两种⽅式设置PROFIBUS地址：1) 通过DIP开关设置PROFIBUS地址，本⽰例设置地址为10，如右图所⽰；2) 当所有DIP开关都被设置为on或off状态，通过P918设置PROFIBUS地址；注意：DIP开关设置PROFIBUS地址优先。

图2-1 DIP开关设置地址通信参数基本设置：设置变频器接⼝宏P0015=7；设置通信报⽂为标准报⽂P0922=1（有关报⽂类型信息请参考“3 PROFIBUS报⽂结构及控制字和状态字”章节）2.3 S7-1200硬件组态创建S7-1200项⽬：打开TIA PORTAL软件；1）选择创建新项⽬；2）输⼊项⽬名称；3）点击“创建”按钮；4）打开项⽬视图。

图2-2创建S7-1200项⽬添加S7-1200 CPU1214C：打开项⽬试图后；1）点击“添加新设备”选项，弹出添加新设备对话框；2）设备树中选择相应的CPU本⽰例选择CPU1214C DC/DC/DC；3）选择CPU版本号；4）点击“确定”按钮。

图2-3添加S7-1200 CPU1214C添加PROFIBUS主站模块CM1243-5：1）将硬件⽬录中“通信模块-> CM1243-5 -> 6GK7 243-5DX30-0XE0 ”模块拖拽到CPU 左侧第⼀个槽位中；2）单击CM1243-5 PROFIBUS接⼝图标；3）设备属性对话框下点击“PROFIBUS地址”项；4）点击“添加新⼦⽹”按钮，创建PROFIBUS_1⽹络；5）使⽤默认PROFIBUS地址2。

设定电机控制参数：SETUP-OK键进入—RESET（恢复出厂设置）—按向下键选择参数p1300（选择电机控制方式）—SPD N EN（转速控制即矢量控制）p100（电机标准）—0(ISC电机，50Hz）p304（电压)、p305（电流）、p307（功率)、p311（额定转速）p1900（电机数据检测）—STIL ROT（静态+动态选择)p1080（电机最小转速)、p1120（斜坡上升时间）、p1121（斜坡下降时间）FINISH—OK键选择YES—显示DONE即完成现在变频器显示圆圈叉号报警，按下HAND键选择手动模式，接通点机，一直按着绿色启动按钮，期间变频器自动对电机进行静态和动态检测，检测结束后会自动停止电机，报警消除，松开启动按钮.定义端子、设置转速等：PARAMS—OK键进入—上下键选择EXPERT-OK键进入显示全部参数P0840（启动)-r0722。

0（DI0)r0722.1(DI1）r0722.2（DI2）r0722。

3（DI3)r0722。

4（DI4)r0722.5（DI5)P1020（转速设定选择位0）、P1021（转速设定选择位1）、P1022（转速设定选择位2）分别定义以上数字量输入端子，具体设定依照外部接线而定注意：如无特殊要求，P1113（设定值取反）设定为0数字量输出定义参照118页P1000（转速设定值选择）—3(转速固定设定值）即为命令源选择端子控制P1001(转速固定值1）-设定相应转速(对应P1020)P1002(转速固定值2)—设定相应转速（对应P1021）P1003（转速固定值3）—设定相应转速（对应P1022)以上为设定相应端子对应的高中低速P0970（保存参数）—1（保存驱动对象）以上参数设定完成后按ESC键退出。
