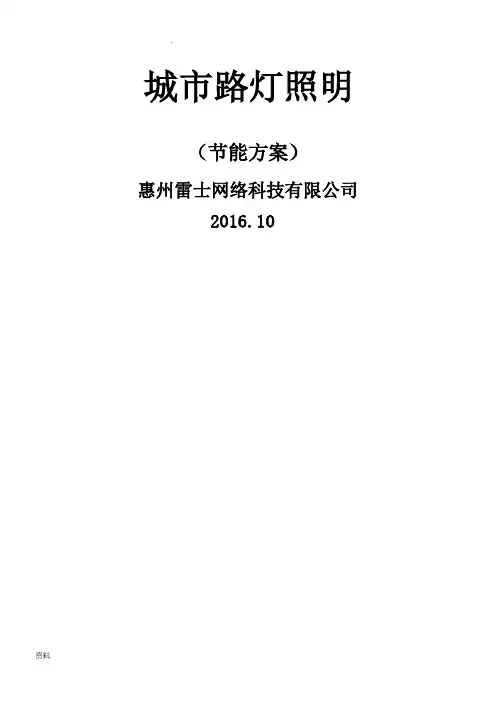

城市路灯照明(节能方案)惠州雷士网络科技有限公司 2016.101、公司简介雷士网络科技有限公司,总部位于广东惠州,是中国知名企业雷士集团与美国专业研究机构EXTENS网络科技有限公司倾力打造、专业制造和销售信息网络领域综合布线产品、安防监控产品和智能照明系统产品的新兴企业,这是雷士集团在10年光辉发展历程的基础上,又一与国际知名企业强强联手,举步跨入现代信息网络技术领域的战略举措。
公司一直致力于智能照明控制系统的研发和生产,其产品已经在城市道路路灯控制、城市景观亮化控制、商业公共照明、智能家居、五星级酒店等方面广泛地应用。
公司已经通过ISO9001质量体系认证,智能照明控制系统产品已经通过欧盟CE认证标准,在中国智能建筑品牌评选中获得智能照明控制系统2008年度和2014年度十大品牌殊荣,获得由广东省科学技术厅颁发的2013年度“高新技术企业”的证书。
目前,我司正积极从事基于电力线载波通信技术的研发和探索。
该方案以电力线载波进行信号传输,无论在技术方面还是在售后服务方面都有较大的优势。
我们以电力线载波通信技术为基础构建了一套路灯完整的系统。
公司在电力载波通信领域不断开拓创新,积极与国际接轨,努力提高我国电力线载波通信技术的整体水平。
在电力线网络通信平台的基础上向用户提供整体解决方案,实现路灯能源管理和路灯通信。
未来,公司将继续坚持“开拓创新,追求卓越”的企业精神,肩负起路灯系统业界及软件研发领域领军旗舰的使命。
2、路灯智能控制系统功能2.1路灯智能控制系统说明我司一直致力于电力线载波通信(PLC)技术在智能电网应用领域的研究和创新。
针对中国复杂的电力网环境,路灯智能系统突破了传统电力线载波通信技术单向的、点对点通信模式,引入了网络和系统的概念,增加了自主专利技术的自动路由协议层,使网络拓扑结构中的每个联网设备成为一个具备路由功能的通信节点,从而确保了各联网设备间实时、准确和高效的通信效果,使电子设备和各类照明器材的大规模分布式控制和管理成为可能。
LED单灯控器技术说明书20 年月目录:1.概述 .......................................................................................................................................... - 2 -2.应用原理框图........................................................................................................................... - 3 -3.主要技术指标.......................................................................................................................... - 3 -3.1、电源工作电压.................................................................................................................... - 3 - 3.2、工作温度和湿度................................................................................................................. - 3 - 3.3、绝缘性能............................................................................................................................. - 3 - 3.4、冲击电压............................................................................................................................. - 4 - 3.5、抗接地故障能力(模拟断零线)..................................................................................... - 4 - 3.6、抗电磁干扰能力................................................................................................................. - 4 - 3.7、电量计量准确度................................................................................................................. - 4 - 3.8、通讯..................................................................................................................................... - 4 - 3.9、功耗..................................................................................................................................... - 4 - 3.10、重量:根据外壳而定....................................................................................................... - 4 -3.11、外形:见附录................................................................................................................... - 4 -4.主要功能................................................................................................................................... - 4 -4.1、计量功能............................................................................................................................. - 4 - 4.2、控制功能............................................................................................................................. - 4 - 4.3、调光功能............................................................................................................................. - 5 - 4.4、自动路由功能..................................................................................................................... - 5 - 4.5、保护功能............................................................................................................................. - 5 -4.6、漏电检测功能(可选) .......................................................................................................... - 5 -5.使用范围................................................................................................................................... - 5 -6.通讯协议................................................................................................................................... - 5 -7.单灯控制器的应用................................................................................................................... - 5 -8.指示灯说明............................................................................................................................... - 6 -9.运输存储................................................................................................................................... - 6 -10.保修期限................................................................................................................................. - 6 -11.产品实物参考图片................................................................................................................. - 6 -12.安装说明................................................................................................................................. - 6 -12.1 安装准备............................................................................................................................. - 6 - 12.2 接线方式............................................................................................................................. - 7 -12.3 安装步骤............................................................................................................................. - 7 -13.常见故障及解决方案............................................................................................................. - 7 -13.一般维修方法......................................................................................................................... - 7 -1.概述路灯照明是日常生活不可缺少的公共设施。

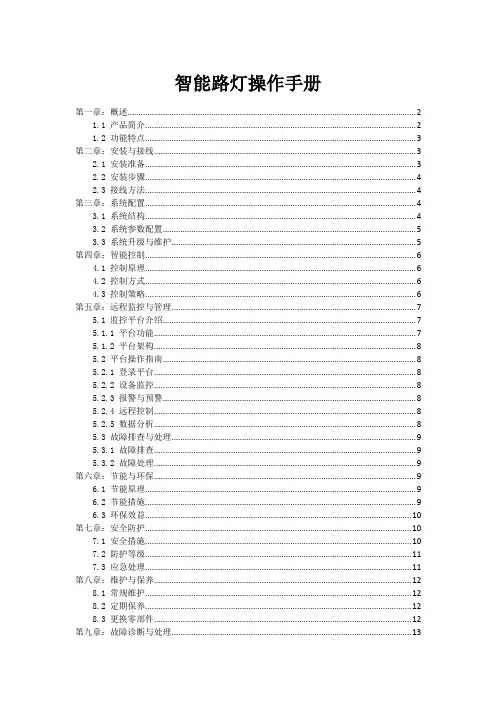

智能路灯操作手册第一章:概述 (2)1.1 产品简介 (2)1.2 功能特点 (3)第二章:安装与接线 (3)2.1 安装准备 (3)2.2 安装步骤 (4)2.3 接线方法 (4)第三章:系统配置 (4)3.1 系统结构 (4)3.2 系统参数配置 (5)3.3 系统升级与维护 (5)第四章:智能控制 (6)4.1 控制原理 (6)4.2 控制方式 (6)4.3 控制策略 (6)第五章:远程监控与管理 (7)5.1 监控平台介绍 (7)5.1.1 平台功能 (7)5.1.2 平台架构 (8)5.2 平台操作指南 (8)5.2.1 登录平台 (8)5.2.2 设备监控 (8)5.2.3 报警与预警 (8)5.2.4 远程控制 (8)5.2.5 数据分析 (8)5.3 故障排查与处理 (9)5.3.1 故障排查 (9)5.3.2 故障处理 (9)第六章:节能与环保 (9)6.1 节能原理 (9)6.2 节能措施 (9)6.3 环保效益 (10)第七章:安全防护 (10)7.1 安全措施 (10)7.2 防护等级 (11)7.3 应急处理 (11)第八章:维护与保养 (12)8.1 常规维护 (12)8.2 定期保养 (12)8.3 更换零部件 (12)第九章:故障诊断与处理 (13)9.1 故障分类 (13)9.2 故障诊断方法 (13)9.3 故障处理流程 (14)第十章:用户操作指南 (14)10.1 使用前的准备 (14)10.1.1 硬件要求 (14)10.1.2 软件要求 (14)10.1.3 系统权限 (14)10.2 基本操作 (15)10.2.1 登录系统 (15)10.2.2 主界面 (15)10.2.3 数据查询 (15)10.2.4 数据录入 (15)10.2.5 数据修改与删除 (15)10.3 高级功能 (15)10.3.1 数据导出 (15)10.3.2 数据备份与恢复 (15)10.3.3 权限管理 (15)10.3.4 系统设置 (16)10.3.5 帮助文档 (16)第十一章:技术支持与售后服务 (16)11.1 技术支持 (16)11.2 售后服务 (16)11.3 联系方式 (17)第十二章:附录 (17)12.1 常见问题解答 (17)12.1.1 页面加载过程相关问题 (17)12.1.2 功能优化相关问题 (17)12.1.3 安全相关问题 (18)12.2 技术参数 (18)12.2.1 页面加载功能参数 (18)12.2.2 功能优化参数 (18)12.2.3 安全功能参数 (18)12.3 相关标准与法规 (18)第一章:概述1.1 产品简介本书将向您详细介绍一款创新性的产品——【产品名称】。

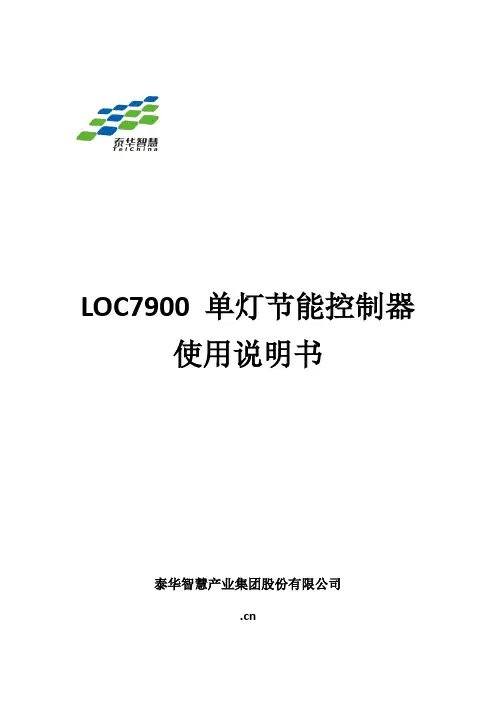

LOC7900 单灯节能控制器使用说明书泰华智慧产业集团股份有限公司.cn目录前言 .................................................................................................................................................. I I 读者对象 ............................................................................................................................................ I I 符号约定 ............................................................................................................................................ I I 版权声明 ............................................................................................................................................ I I 安全预防 ........................................................................................................................................... I II 版本修订记录 (V)1概述 (1)1.1用途及适用范围 (1)1.2产品型号 (2)1.3使用环境 (2)2产品功能及特点 (3)2.1产品功能 (3)2.2产品特点 (4)3技术特性 (4)4设备外观 (7)5接线指南 (8)6故障分析与排查 (9)6.1网络连接失败 (9)6.2网络连接成功单灯控制失败 (9)7注意事项 (9)8技术服务 (10)前言读者对象本文档主要适用于以下工程师:●产品交付项目经理●产品交付工程师●设备运维工程师符号约定在本文中可能出现下列标志,它们所代表的含义如下:危险警告小心声明本使用说明书包含所有内容均受法的保护,未经泰华智慧产业集团股份有限公司的书面授权,任何组织和个人不得以任何形式或手段对整个说明书或部分内容进行复制和转载,不得以任何形式传播。
路灯智能控制系统方案目录一、技术部分 (5)1.1.系统简介 (5)1.2.系统设计方案 (11)1.3.智能照明中心控制软件设计 (13)1.3。
1。
遥控功能151.3。
2。
遥测功能181。
3。
3。
显示功能191。
3.4.报警功能 (20)1。
3.5。
分组控制功能211.3。
6.系统设置功能 (22)1。
3.7。
数据查询统计和打印功能241.3.8。
通讯功能 (24)1.3。
9.系统扩容功能 (25)1.3.10.系统的网络功能 (26)1。
3。
11。
登陆系统管理功能261.3。
12.开关灯时间控制261。
3。
13.卫星自动校时系统(GPS)261.3.14.数据库数据管理与数据共享 (26)1。
3.15。
远程实时查询271.3。
16。
视频监控图像功能271。
3。
17。
数据备份与恢复271.3。
18。
照明地理信息系统功能271。
4.路灯监控终端 (29)1.4.1基本功能设计 (32)1。
4。
2基本配置321.4.3测量和计量功能 (33)1.4.4数据记录功能 (33)1。
4。
5通信功能331。
4。
6监控终端自动运行功能341.4。
7终端保护 (34)1.4.8自动抄表功能 (34)1.4.9调压功能 (34)1。
4.10单灯控制 (34)1.5。
车辆跟踪定位系统 (35)1.5。
1工程车辆跟踪定位系统 (35)1.5。
2车辆监控功能: (35)1。
5。
3通讯功能:361。
5。
4报警功能:361。
5.5自动漫游: (36)1.6。
通信系统 (36)1。
7.电缆防盗系统 (37)二、资料部分 (37)1。
8。
RTU控制器检验报告错误!未定义书签。
第一章方案设计1.1.系统概述一、技术功能优势:1.系统可以实现对单灯的开关、调光水平进行远程控制,显示方式可以通过列表或城市地理信息(GIS)直观显示.2.数据库数据管理与数据共享:泰华照明监控系统作为泰华城市信息管理系统的子系统,可与城市信息管理系统无缝融合,实现数据共享。
路灯照明智能控制管理系统(单灯控制) 1·引言1·1 编写目的1·2 读者对象本文档适用于项目开发人员、系统维护人员以及相关利益相关方等。
2·系统概述2·1 系统简介路灯照明智能控制管理系统(单灯控制)是一个基于智能控制技术的路灯照明管理系统,旨在通过对路灯的远程控制和智能管理,提高能源利用效率和照明效果。
2·2 功能特点2·2·1 单灯控制该系统支持对每个路灯进行独立的控制,用户可以通过系统进行远程开启、关闭、调光等操作。
2·2·2 定时控制系统支持根据用户设定的时间表来自动开关灯,能够根据不同时间段的需求进行智能控制。
2·2·3 节能模式系统具有节能模式功能,可以根据交通流量、环境亮度等因素自动调整照明亮度,以实现节能效果。
3·系统需求3·1 硬件需求3·1·1 控制器:支持智能控制功能的控制器设备。
3·1·2 传感器:用于感知周围环境亮度、交通流量等参数的传感器设备。
3·1·3 通信设备:支持与控制中心进行远程通信的网络设备。
3·2 软件需求3·2·1 操作系统:支持安装系统软件的操作系统,如Windows、Linux等。
3·2·2 数据库:用于存储系统相关数据的数据库管理系统。
3·2·3 开发工具:用于系统开发和维护的集成开发环境,如Eclipse、Visual Studio等。
4·系统设计4·1 系统架构4·1·1 硬件架构系统的硬件架构包括控制器、传感器和通信设备等组件,通过这些硬件设备实现对路灯的智能控制和管理。
4·1·2 软件架构系统的软件架构包括前端界面、后端服务器和数据库等组件,通过这些软件组件实现对路灯控制和管理的功能。
SR-DH 智能无线调光型LED太阳能路灯控制器使用说明书一、主要特点⏹全新无线遥控设计,通过手持设备可以修改控制器参数和读取系统信息。
⏹全数字高精度恒流控制,最高效率可达96%。
⏹工作电流0.15A ~3.3A可调,调节精度30mA。
⏹3时段调光及晨亮设计,工作时间0小时~ 15小时可设,功率0%~100%可设。
⏹智能功率模式,可根据蓄电池电量自动调节负载功率,最大限度延长蓄电池工作时间。
⏹系统状态记录,最长可记录7天系统状态,对系统进行全面监测。
⏹数据通信采用多次双向握手协议和数据压缩算法,使得数据传输准确快速。
⏹真正恒流而非限流控制,确保输出电流平滑稳定,从而减少LED光衰,延长LED使用寿命。
⏹金属外壳,IP68防水等级,能够在各种恶劣环境下使用。
⏹改进型充电算法,减少因蓄电池过放产生的硫化效应,使蓄电池利用时间更加长久。
⏹过热保护功能,超过一定温度会减小负载或是关闭负载。
⏹蓄电池反接保护,LED短路保护、开路保护等,使系统得到全面保护。
二、外观和接线1.型号识别2.外观图如下:充电指示灯蓄电池指示灯负载指示灯接收端口发送端口温度传感器连接线3.接线图如下:4.接线顺序:请先接负载,再接蓄电池,最后连接太阳能电池。
三、LED负载连接1.SR-DH内置升压型恒流源,最大输出电压可达60V,最大可驱动18颗LED灯珠。
2.本控制器为升压型设计,连接LED负载时,请确认正确串联数目的LED灯,推荐数目如下:3.使用时,请先接好LED灯再打开负载。
警告:如果连接LED灯串联数目不正确,有可能损坏LED负载或是控制器,请务必注意!四、状态指示五、负载工作模式SR-DH 控制器负载工作时间可以分为三时段加晨亮,每段工作时间和工作功率均可以任意调节,不同组合可实现不同的控制模式。
A、普通工作模式:根据设置时间和功率依次运行B、延时亮灯模式:例如,设置第1段工作工作时间为4小时,第1段功率为0%,系统将会延时4个小时才开灯。
路灯智能管理系统使用说明一、简介路灯智能管理系统是一种基于物联网技术的智能化管理系统,旨在提高路灯管理的效率和便利性。
该系统通过传感器、网络通信和数据分析等技术,能够实现对路灯的远程监控、智能调光、故障报警和节能管理,为城市道路照明带来了新的管理模式和技术手段。
二、系统组成1. 路灯智能控制器:每盏路灯都配备有智能控制器,用于接收指令、发送数据和控制灯光的亮度。
2. 中心管理平台:负责整个系统的监控、数据分析和指令下发,是系统操作的核心部分。
3. 网络通信设备:负责路灯控制器和中心管理平台之间的数据传输和通信。
4. 传感器:用于感知环境数据,如光线强度、温度、湿度等,为系统提供实时的环境信息。
三、系统功能1. 远程监控:用户可以通过中心管理平台远程监控各个路灯的工作状态、能耗情况和亮度值,实现对路灯的全面管理。
2. 智能调光:系统根据光线强度和交通情况,自动调整路灯的亮度,提高能耗利用率,降低城市能耗成本。
3. 故障报警:系统能够及时感知路灯的故障情况并向中心管理平台发送报警信息,便于快速定位和处理故障。
4.节能管理:系统通过数据分析和调度算法,优化路灯的工作模式,实现节能运行,降低能耗成本。
四、操作流程1. 登录系统:用户使用指定的账号和密码登录中心管理平台。
2. 监控路灯状态:用户可以在系统界面上查看各个路灯的实时状态、能耗情况和亮度值。
3. 远程控制:用户可以通过系统界面远程控制路灯的开关、亮度和调光模式。
4. 故障处理:系统会及时向用户发送故障报警信息,用户可以远程定位故障并下发维修指令。
五、注意事项1. 系统维护:定期对系统设备进行检查和维护,确保设备的正常运行。
2. 数据安全:严格控制系统的权限和数据访问,保障系统数据的安全性和隐私性。
3. 系统升级:及时对系统进行升级和优化,保持系统的稳定性和功能完善性。
六、系统优势1. 高效节能:系统实现了根据实际需求调整路灯亮度,提高了能耗利用率,降低了能源浪费。
TLC-621单灯控制器功能介绍以及安装方法主要有:实现单灯独立管理和节能TLC-621路单灯控制器是上海森曼公司道路照明智能路灯控制系统解决方案中不可缺少的组成部分。
该产品采用符合ISO标准的电力线通信技术来管理街道、停车场、工业区和其他户外照明系统中的路灯。
森曼公司集中管理器一起使用的时候,城市可以通过智能户外照明系统的实现削减30%的能源消耗,并节省20%的运营成本。
通过集中管理器和TLC621对每个路灯或每条路段的路灯实现远程监控,提高了城市道路安全性,同时也美化了城市(上海森曼电子技术部热线:400-888-7721)。
功能描述●为集中管理器提供重要的数据从而真实有效地降低能源的使用和运营成本。
●利用电力线组网技术优化网络通信。
●可远程控制每个灯。
●有效降低安装和部署成本。
●远程固件升级的功能可以在未来让照明系统成本变得更低。
●可利用集中管理器中根据经纬度时间表控制路灯的开关和调光,也可以配合光感探头进行光控的开关和调光。
电力线自动中继TLC621可以根据集中管理器的要求在户外照明网络中实现自动中继功能。
如果集中管理器和某一个TLC621之间的电力线通信发生故障,集中管理器可以动态的指定另一个TLC621作为中继器来维护整个网络的通信。
动态路由采用高可靠的路由算法,保证了通讯的稳定。
图1.TLC621电力线自动中继续单灯控制器功能A.数据采集功能1.电压、电流2.灯的状态3.当前功耗4.报警诊断5.功率因数B.单灯控制器与集中器管理器双向通信1.可执行集中器查询功能2.可执行集中器控制功能3.可执行集中器参数设置功能C.单灯控制器控制功能1.具有0-10V和PWM调光接口,可实现对高压钠灯和LED灯具的无级调光,实现单灯节能2.具有1路开关控制功能3.单灯控制器可按照集中器策略预制策略自主运行控制功能4.单灯控制器可按照集中器策略预制策略自主运行控制节能功能5.内置定时策略,经纬度策略,光照度策略,和综合性策略。
魔豆科技智慧路灯控制器说明书一产品概述:智能路灯可精确到单灯的开/关控制,调光控制,根据实际情况进行调整,避免了传统的定时、常亮的单调控制方式,节约能源,达到以人为本的照明原则;并可准确的对每盏灯具运行状况进行监管,任意时间段对照明及时调整,从而应对不同的运营模式和自然环境,避免了传统控制无法监管的问题,当发生路灯不亮的情况时,APP和PC端推送告警信息,方便运营单位的维护及检修,提高工作效率。
二功能特点:1)智能照明管理系统采用先进的集散式测控系统方案使用无线通讯技术对单灯实现控制。
2)监控中心与智能照明管理终端之间的双向通讯采用无线公用数据网通讯。
3)每个道路照明区域智能照明管理终端与路灯采用无线物联网技术,免布线对路灯进行单灯控制。
4)智能照明管理终端带有独立操作系统,可脱离监控中心独立执行命令以及数据保存。
在监控中心发生停电或者发生其他系统故障时以及移动网络临时故障时,智能照明管理终端可独立执行预设各种定时任务以及管理系统。
5)可在现有系统上直接升级为单灯控制系统,避免重复投资。
并且系统可适应路灯节能改造升级,如加装LED路灯等,可直接实现远程控制调光功能,避免二次改造。
三技术参数输入输出电压AC85~265V通信方式GPRS、CDMA、NB-IoT传输距离对应版本的网络覆盖四产品安装1)安装位置:路灯的下部保险盖内或室内控制箱处。
2)安装工具:手电钻、斜口钳与尖嘴钳、橡皮塞5.5mm合金钻头、绝缘胶布、10mm合金钻头。
3)安装方式:直接串联在原来电路中。
4)安装流程:第一步:硬件安装1、将原来灯线和电源线断开2、接上智能路灯控制器,接口处缠上胶布第二步:设备报装1、打开app,点击图标(苹果APP可在应用商店下载(物联云系统))2、扫描设备上的二维码3、扫描成功后填写相关信息4、拍摄现场照片5、点击提交完成报装,如右图APP安卓下载设备报装第三步:完成调试对路灯开关等功能进行测试。
报装信息会推送到手机APP上面。
SZ10-NEMA路灯控制器产品使用手册上海顺舟智能科技股份有限公司更新日期:2016-01-10文档修订记录说明SZ10-NEMA控制器是顺舟智能为适应国外市场需求开发的新型控制器,是路灯控制系统中的一个重要组成部分,其核心芯片采用自主研发的ZigBee无线通信模块,配合专业的硬件和软件设计,使产品具有功能强大,易实施,免布线,工作可靠,易于维护等优点,是专门为智能路灯照明而研发出来的高性能路灯节能产品。
版权本手册包含的所有内容均受版权法的保护,未经上海顺舟智能科技股份有限公司的书面授权,任何组织和个人不得以任何形式或手段对整个说明书和部分内容行复制和转载。
本公司保留在未作任何事先申明前对本手册的修改,解释和发布的权利。
目录一、产品介绍 (5)二、产品外观 (6)三、技术参数 (7)四、安装要求 (7)五、接线方式 (7)六、非责任承担 (9)七、技术支持 (9)一、产品介绍SZ10-NEMA控制器符合ZigBee通信标准的IEEE802.15.4协议,它具有通讯距离远、抗干扰能力强、组网灵活等优点,可实现一点对多点及多点对多点之间的设备间数据传输,可组成星型网、网状网等MESH网络结构。
接口采用TE Connectivity 的ANSI C136.41-2013 标准,采用可调光插座和弹片触头能在光控单元和灯具之间提供机械、电气互连。
并利用坚固的扭锁触头实现可靠的电源互连,是户外商业和公共照明的理想之选SZ10-NEMA单灯控制器内部包含一个电流与电压计量电路,它可以实时采集单灯控制器的负载工作及用电情况,大大减少路灯管理部门的工作压力,提高工作效率,从而显著提高社会节能效益。
SZ10-NEMA单灯控制器的主要性能特点:●输入电源:AC 85~265V 50/60Hz●输出电源:AC 85~265V 50/60Hz●具有电流、电压、温度、有功功率、无功功率检测功能●1路开关和0~10V或PWM调光信号输出的功能●具有过流保护、灯具状况检测、缺省亮灯等功能●适用于LED 灯、高压钠灯、金卤灯等灯具的开关和调光使用●基于安全的过载保护设计●无线频点:2.4G ISM 全球免费频段●无线信道:16 个●单网容量:65535 个节点●完善的ZIGBEE 无线组网通讯协议●工业级工作温度范围:-40℃~+85℃●安装简单方便,能在几秒钟内响应中心发送的指令。
路灯控制系统—单灯控制器LCP—01B产品说明书V1.0150(L)×108(W)×50(H)mm广州意霏讯信息科技有限公司一、产品介绍LCP—01B单灯控制器是广州意霏讯有限公司全力打造的专业路灯控制系统中的一个组件,它与LED路灯控制器同属于路灯控制系统中的一个组成部分,其核心芯片采用自主研发的电力线载波集成电路,配合专业的硬件和软件设计,使产品具有功能强大,易实施,免布线,工作可靠,易于维护等优点,是专门为适应中国电网环境而研发出来的高性能路灯节能产品。
LCP—01B单灯控制器内部包含一个符合EIA-709.1,EIA-709.2通信标准的电力线通信调制解调器,内部集成了ANSI 709.1七层协议、自动路由自适应算法,其出色的物理层性能和自动路由的特点提供了可靠的网络通信性能。
LCP—01B单灯控制器内部包含一个电流与电压计量电路,它可以实时地采集单灯控制器的负载工作情况,便于统计路灯亮灯率,大大减少路灯管理部门的工作压力,增加工作效率,显著地提高社会效益。
LCP—01B单灯控制器在提供一路继电器开关的同时提供一路PWM信号,对与需要调光的场合,例如LED路灯系统提供支持。
LCP—01B单灯控制器的主要性能特点:●工作于220VAC市电线路●继电器触点容量达10A/250VAC●实时的电流与电压数据采集●基于安全的过载保护设计●提供1路PWM信号输出,可做LED调光信号使用●提供1路开关量信号输入●电力线载波信号接收灵敏度高达-60dBV●电力线载波信号发送幅值为2~5Vpp,在1Ω负载条件下●电力线载波通信符合EIA-709.1,EIA-709.2等国际标准●完善的电力线通信协议●工业级工作温度范围:-20℃~+70℃●外形尺寸:150mm×108mm×50mm(L×W×H)二、系统功能说明LCP—01B单灯控制器内部功能框图如下:LCP—01B是以8位微控制器为核心的智能型路灯控制器,微控制器处理整个单灯控制器的数据,并接收电力线载波部分发出的工作指令,执行开灯,关灯,回送电流/电压数据,过载信号等任务。
单灯控制器
一、产品介绍
单灯控制器与 LED 驱动器直接相连,通过电力线PLC接收和处理集中器发送的控制命令,并可以将控制结果或当前状态反馈给集中器,实现对路灯的监测、控制。
每一个灯控制器都有一个固定的物理地址(UID)和系统分配的逻辑地址,可以与地理信息系统(GIS)相匹配。
二、功能特点
1、主要功能有:定时开关、亮度调节、电流电压测量、功率因数计算和故障报警等。
2、采用专用的电力计量技术,可测量电压、电流、功率、电量等电参数及用电数量(精度达1%)
3、可控制输出5A220V交流电压为给各种路灯提供电源。
开关次数达50000次。
4、输入端能长时间承受400V交流电压,避免因接线错误损坏单灯控制器。
5、可输出0~10V或PWM电压对LED路灯以及有该调光接口的灯具进行调光。
6、PLC采用先进的 OFDM 和直序扩频调制方式,自动根据电力线环境选择最佳通讯信道(共 12个),轻松避开 LED 驱动电源在不同负载下的干扰。
三、技术参数
序号项目说明
1 供电电源单相供电
2 供电电压220V±30%
3 频率50Hz±10%
4 功耗静态功耗≤1W 动态功耗≤1.5W
5 上行通道PLC(OFDM)
6 控制接口0~10V PWM
7 最大负载5A
8 继电器工作寿命5万次
9 工作温度-40~85℃
10 工作湿度10% ~ 100%
11 EMC(电磁兼容)静电放电8kV
高频电磁场10V/m
电快速瞬变脉冲群4kV 浪涌4kV
工频耐压4kV
四、外型及安装尺寸
单灯外型图
单灯安装尺寸图
五、安装说明
物理接线示意图单灯接线图
将市电220V连接灯控制器的AC的输入接口,将灯控制器的AC输出线连接驱动器的AC输入接口(AC 电源连接时L、N线的对应);将灯控制器的0-10V输出线接驱动器的0-10V DIM(调光)接口(DIM调光口连接时DIM+、DIM-线的连接);将驱动器的电源输出线连接LED灯的电源输入(驱动器电源输出口与LED 路灯正负极的对应)。
