无间隙氧化锌避雷器PPT课件
- 格式：ppt
- 大小：1.06 MB
- 文档页数：9
下载文档原格式
合集下载
氧化锌避雷器试验PPT精选文档
电阻主要取决于阀片内部绝缘部件和瓷套。
•2020/5/12
•8
测量直流1mA的电压及该电压75%值时的泄漏电流
• 直流1mA 下电压U1mA • 75％U1mA下泄漏电流 • 该项试验有利于检查MOA 直流参考电压及MOA 在正常
运行中的荷电率，对确定阀片片数，判断额定电压选择 是否合理及老化状态都有十分重要的作用。其试验原理 接线图如下图所示。
• 测量直流1mA的电压及该电压75%值时的泄漏电流 。对避雷器施加直流电压，随着电压升高泄漏电流 逐渐增大，当电流值达到1mA时记下电压值，然后 将电压降到该电压值的75%并记下泄漏电流，其值 不应大于50μA。
•2020/5/12
•18
试验结果判断
• 依国家标准、部颁标准及历年试验数据对本次试验数据 进行判断并作出结论。
•2020/5/12
•9
•10
测量直流1mA的电压及该电压75%值时的泄漏电流
• 试验步骤： • 先以微安表监测泄漏电流值，升至1mA 。 • 停止升压确定此时电压值，再降压至该电压的75％
时，测量其泄漏电流
•2020/5/12
•11
运行电压下交流泄漏电流及阻性分 量
测量以下参数可以反映避雷器劣化
•14
•15
•16
试验注意事项
• 试验必须与地绝缘，外表面应加屏蔽，屏蔽线要封 口；
• 直流电压发生器应单独接地； • 试品底部与匝绝缘应保持干燥； • 现场测量应注意场地屏蔽。
•2020/5/12
•17
试验规程标准
• 绝缘电阻。采用2500V及以上兆欧表，35kV及以下 ，不低于2500MΩ；35kV及以下，不低于1000MΩ 。
• 运行电压下交流泄漏电流及阻性分量的测量（有功 分量和无功分量）。
•2020/5/12
•8
测量直流1mA的电压及该电压75%值时的泄漏电流
• 直流1mA 下电压U1mA • 75％U1mA下泄漏电流 • 该项试验有利于检查MOA 直流参考电压及MOA 在正常
运行中的荷电率，对确定阀片片数，判断额定电压选择 是否合理及老化状态都有十分重要的作用。其试验原理 接线图如下图所示。
• 测量直流1mA的电压及该电压75%值时的泄漏电流 。对避雷器施加直流电压，随着电压升高泄漏电流 逐渐增大，当电流值达到1mA时记下电压值，然后 将电压降到该电压值的75%并记下泄漏电流，其值 不应大于50μA。
•2020/5/12
•18
试验结果判断
• 依国家标准、部颁标准及历年试验数据对本次试验数据 进行判断并作出结论。
•2020/5/12
•9
•10
测量直流1mA的电压及该电压75%值时的泄漏电流
• 试验步骤： • 先以微安表监测泄漏电流值，升至1mA 。 • 停止升压确定此时电压值，再降压至该电压的75％
时，测量其泄漏电流
•2020/5/12
•11
运行电压下交流泄漏电流及阻性分 量
测量以下参数可以反映避雷器劣化
•14
•15
•16
试验注意事项
• 试验必须与地绝缘，外表面应加屏蔽，屏蔽线要封 口；
• 直流电压发生器应单独接地； • 试品底部与匝绝缘应保持干燥； • 现场测量应注意场地屏蔽。
•2020/5/12
•17
试验规程标准
• 绝缘电阻。采用2500V及以上兆欧表，35kV及以下 ，不低于2500MΩ；35kV及以下，不低于1000MΩ 。
• 运行电压下交流泄漏电流及阻性分量的测量（有功 分量和无功分量）。

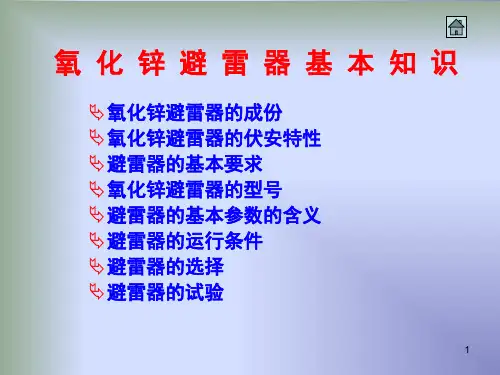

氧化锌避雷器基础知识课堂PPT
• 微观结构： ZnO晶粒（直径大约 10μm）是低电阻率介质，在其 表层即晶界区（约0.1μm厚）是 高电阻率 。两者紧密连接。
• 工作原理：低电场区、中电场区 和高电场区（隧道效应），实现 非线性特性。
2
氧化锌避雷器的 伏安特性

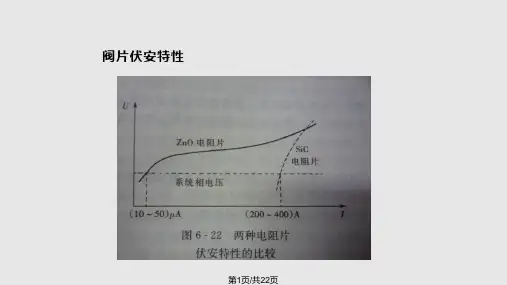

氧化锌避雷器阀片典型的伏安特性如下，一般分为小电流区、 限压工作区和过载区。
应超过避雷器的持续运行电压。 • 5、风速小于35m/s • 6、地震烈度七级及以下地区。 • 7、垂直安装。
9
避雷器的选择
10
避 雷器的试验
• 安装前的试验： • 1、检查外观有无损坏、铭牌是否与图纸相
符、附件有无缺少或损坏。
• 2、绝缘电阻测量： （1）35kV以上电压等级，采用5000V兆 欧表绝缘电阻不应低于2500MΩ 。 （2）35kV及以下电压等级，采用2500V 兆欧表绝缘电阻不应低于1000MΩ 。 （3） 1kV及以下电压等级，采用500V兆 欧表绝缘电阻不应低于2MΩ 。
级别，释放高电压的能量，限制过高的电压，并 保持一定的对地电压。 • 过电压消失后：避雷器能自动雷器产品型号编制方法
5
氧化锌避雷器的型号
6
基本参数
额定电压：允许加在避雷器两端的最大工频电 压有效值。它表明了避雷器对暂时过电压的 承受能力。
持续运行电压：允许长期连续加在避雷器两端 的工频电压有效值。
11
避 雷器的交接试验
• 1、测量避雷器及基座绝缘电阻。 • 2、测量避雷器的工频参考电压和持续电流。 • 3、测量避雷器直流参考电压和0.75倍直流参
考电压下的泄漏电流。 • 4、检查放电计数器动作情况和监视电流表指
示。 • 5、工频放电电压试验。
12
结束
• 工作原理：低电场区、中电场区 和高电场区（隧道效应），实现 非线性特性。
2
氧化锌避雷器的 伏安特性
氧化锌避雷器阀片典型的伏安特性如下，一般分为小电流区、 限压工作区和过载区。
应超过避雷器的持续运行电压。 • 5、风速小于35m/s • 6、地震烈度七级及以下地区。 • 7、垂直安装。
9
避雷器的选择
10
避 雷器的试验
• 安装前的试验： • 1、检查外观有无损坏、铭牌是否与图纸相
符、附件有无缺少或损坏。
• 2、绝缘电阻测量： （1）35kV以上电压等级，采用5000V兆 欧表绝缘电阻不应低于2500MΩ 。 （2）35kV及以下电压等级，采用2500V 兆欧表绝缘电阻不应低于1000MΩ 。 （3） 1kV及以下电压等级，采用500V兆 欧表绝缘电阻不应低于2MΩ 。
级别，释放高电压的能量，限制过高的电压，并 保持一定的对地电压。 • 过电压消失后：避雷器能自动雷器产品型号编制方法
5
氧化锌避雷器的型号
6
基本参数
额定电压：允许加在避雷器两端的最大工频电 压有效值。它表明了避雷器对暂时过电压的 承受能力。
持续运行电压：允许长期连续加在避雷器两端 的工频电压有效值。
11
避 雷器的交接试验
• 1、测量避雷器及基座绝缘电阻。 • 2、测量避雷器的工频参考电压和持续电流。 • 3、测量避雷器直流参考电压和0.75倍直流参
考电压下的泄漏电流。 • 4、检查放电计数器动作情况和监视电流表指
示。 • 5、工频放电电压试验。
12
结束
氧化锌避雷器阻性电流测试PPT课件
实例分析1
• 2011年10月8日利用避雷器泄漏电流带电测试仪 进行测试时，发现2#主变110kV避雷器A相全电流 及阻性电流数据异常，B、C相全电流数据正常，C 相阻性电流异常，但怀疑是由于A相异常通过角度 补偿造成的。
• 为进一步检查分析该组避雷器 的故障情况，10月24日晚安排 检修人员对该组避雷器进行红 外热像检测 ，热像检测图如下 图 B、C相避雷器红外测温 ， A相避雷器中上部最高温度为 34.1℃，周边环境及避雷器瓷 套温度为26℃左右。B、C相避 雷器红外热像温度正常。可以 判断A相避雷器内部阀片存在异 常发热情况。再次对避雷器进 行带电全电流检测发现，有故 障进一步发展的趋势，需尽快 将该避雷器退出运行，于10月 26日对2#主变110kV避雷器进行 紧急停电更换。
氧化锌避雷器阻性电流测量
1.避雷器
• 用于保护电气设备免受高瞬态过电压危害并限制 续流时间也常限制续流赋值的一种电器。本术语 包含运行安装时对于该电器正常功能所必须的任 何外部间隙，而不论其是否作为整体的一个部件 • 避雷器通常连接在电网导线与地线之间，然而有 时也连接在电器绕组旁或导线之间。 • 避雷器有时也称为过电压保护器，过电压限制器 （surge divider）。
5 测试过程中注意事项
• 排除不良因素对实验的影响
除接线方式 、气候条件外，还有电压波动 ， 全电流变化、电磁干扰及对地的杂散电容等，另 外，仪器的抗干扰性也会直接影响测量结果
6 氧化锌避雷器测试仪
图所示 为仪器的接线图
步骤
下面来看一下具体接线方 式
7 接线具体步骤
• 1 仪器接地
• 2 打开仪器开关 待机状态 • 3 连接电压信号线，电压高压PT二次侧100╱√3绕组，电压测试线绿 色接B相绕组的相线 黑色接中性线
避雷器知识ppt课件
避雷器的日常维护运行
瓷套无裂纹、破损及放电现象，表面有无严 重污秽。 法兰、底座瓷套有无破裂。 均压环有无松动、锈蚀、倾斜、断裂。 避雷器内部有无响声。 与避雷器连接的导线及接地引下线有无烧伤 痕迹或烧断、断股现象，接地端子是否 牢固。 避雷器动作记录的指示数是否有改变（即判 断避雷器是否动作），泄漏电流是否正 常（即判断避雷器内部是否正常），动 作记录器连接线是否牢固，动作记录器 内部（罩内）有无积水。
再避雷器两端的工频电压有效值。基本上与系统 的最大相电压相当（系统最大运行线电压除以根 号3），540/1.732=311.8kV<324kV 避雷器的额定电压即避雷器两端之间允许施加 的最大工频电压有效值。正常工作时能够承受暂 时过电压，并保持特性不变，不发生热崩溃。 避雷器的残压是指放电电流通过避雷器时，其 端子间所呈现的电压 。
避雷器常见故障
避雷器受潮
电力系统中避雷器受潮引起泄露电流增加或 内部闪络事故最为常见 避雷器受潮的主要原因是密封不良或组装避 雷器过程中带进水分。在运行电压和环境 温度的作用下阀片内水分蒸干于阀片外侧 和瓷套内壁，引起沿面闪络。
避雷器常见故障
氧化锌避雷器电压分布不均，导致电阻片老化 500kV避雷器整体较高，必须采取均压措施。目 前生产厂家虽然采用加均压电容和均压环来均匀 整体电位分布，但因设计中缺乏正确的计算和验 证，仍有可能因电位分布不均导致避雷器部分阀 片老化而退出运行。
避雷器均压环
110kV等级上一般使用均压环， 他的目的主要是改变瓷式绝 缘子片间的电压分布，使靠 近导线侧的绝缘子电压降低， 从而达到起始电晕电压之下， 不至于发生电晕
变高侧避雷器
避雷器运行监测器
避雷器在线监测器是串联 工作在避雷器下面用来 记录避雷器动作次数和 监测避雷器泄露电流的 一种装置。在线监测器 测量出来的是流过 MOA的总电流，其中 包括有功电流及容性电 流，而容性电流再设计 寿命期内是不变的，所 以，可近似地把读数增 加情况看成是电流有功 分量幅值的增加。
避雷器及接地装置下PPT课件
• 非有效接地系统 ：1、当接地网与1kV 及以下电压等级设备共用接 地时，接地阻抗Z≤120/I 2、当接地网仅用于1kV 以上设备时，接 地阻抗Z≤250/I 3、上述两种情况下，接地阻抗一般不得大于10Ω
• 1kV 以下电力设备 ：使用同一接地装置的所有这类电力设备，当总 容量≥100kVA 时，接地阻抗不宜大于4Ω， 如总容量＜100kVA 时，则接地阻抗允许大于4Ω， 但不大于10
• 数据分析：判断的标准是与初始值和历次测量值比较，当有明显降低时就应 第12页/共22页
5、检查放电计数器动作情况
• 试验目的：检查放电计数器是否正常工作。 • 适用范围：10kV及以上避雷器交接、大修后试验和预试（每年雷雨
季前或必要时）。 • 试验仪器：放电计数器测试棒 • 测量步骤
5.4.1 将测试棒的接地引线在计数器的接地端。 5.4.2 然后打开电源，等待几秒钟后，测试棒 高压输出端迅速接触计数器与避雷器连接体，同 时观察计数器是否动作。 • 注意事项：测试3~5次，均应正常动作，测试后计数器指示应调到
第17页/共22页
接地电阻测量
❖1）确认仪器端接线正确无误； ❖2）将仪器水平放置，调整检流器至机械 零位； ❖3）将仪器的“倍率开关”置于最大倍率 档，逐渐加快摇柄转速，使其达到150转/ 分。当检流计指针向一个方向偏转时，旋动 刻度盘，使检流计指针指在“0”上。此时刻 度盘上读数乘上倍率档即为被测电阻值。 ❖4）如刻度盘读数小于1时，仍未取得平衡， 可将倍率开关置于小一档的位置。直到调节 到完全平衡为止。
第14页/共22页
接地装置
电气接地定义 ：凡是电气设备或设施的任何部位（不 论带电与不带电），人为地或自然地与具有零电位的 大地接通的方式，都称为电气接地。
无间隙氧化锌避雷器完美版PPT
荷电率是影响MOA老化性能和保护水平的一项重要指标。MOV 从片电气数设备越的保少护角，度来A考V虑R，越希望高PR/A，VR比A值V越R小越偏好。高能改善避雷器保护性能，但是加速
金属氧化锌避雷器结构图
金额其属定氧 电老化压锌：化避避雷雷，器器结能可构较图长靠期耐性受的降最大低工频。电压相有效反值 ，MOV片数越多，AVR越低，AVR偏低
金属氧化锌避雷器结构图
复合外套ZnO避雷器整体结构示意图 1-硅橡胶裙套；2-金属端头；3-ZnO 阀片4-高分子填充材料；5-一环氧玻 璃钢芯棒6-吊环；7-环氧玻璃钢筒； 8-法兰
金属氧化锌避雷器实物图
特变站35KV用避雷器型号HY5W-51/134系列复合金 属氧化锌型避雷器
无间隙氧化锌避雷器
2.无间隙氧化锌避雷器
〔一〕主要性能参数
∎ 额定电压：避雷器能较长期耐受的最大工频电压有效值 ∎ 最大持续运行电压：长期运行的最大工频电压有效值 ∎ 起始动作电压：开始进入动作状态的电压值
(通常位于mov伏安特性曲线上升至平坦局部的转折处)
∎
〔AVR为荷电率〕
2.无间隙氧化锌避雷器
最大∎持续运行电压：长期运行的最大工频电压有效值
2.无间隙氧化锌避雷器
保护比反映了避雷器保护水平的上下，显然PR越小越好。世 界上最高水平保护比1.55，我国MOA产品保护比已到达1.60左右
∎ 过电压倍数K：保护电压比PR与荷电率AVR之比
从电气设备的保护角度来考虑，希望PR/AVR比值越小越好。 其途径一是降低PR值，二是增加AVR，但必须在伏安曲线上各个 区段的性能参数全面考虑。
选定的的AVR下有规定的运行寿命。
过其使电途压 径其倍一数是耐K降：低保压PR护值电能，压二比力是PR增与提加荷A电高VR率，A，但VR必之但须比在是伏安其曲线保上各护个 性能随之变坏。因此必须保证在 选定的的AVR下有规定的运行寿命。 从电气设备的保护角度来考虑，希望PR/AVR比值越小越好。
金属氧化锌避雷器结构图
金额其属定氧 电老化压锌：化避避雷雷，器器结能可构较图长靠期耐性受的降最大低工频。电压相有效反值 ，MOV片数越多，AVR越低，AVR偏低
金属氧化锌避雷器结构图
复合外套ZnO避雷器整体结构示意图 1-硅橡胶裙套；2-金属端头；3-ZnO 阀片4-高分子填充材料；5-一环氧玻 璃钢芯棒6-吊环；7-环氧玻璃钢筒； 8-法兰
金属氧化锌避雷器实物图
特变站35KV用避雷器型号HY5W-51/134系列复合金 属氧化锌型避雷器
无间隙氧化锌避雷器
2.无间隙氧化锌避雷器
〔一〕主要性能参数
∎ 额定电压：避雷器能较长期耐受的最大工频电压有效值 ∎ 最大持续运行电压：长期运行的最大工频电压有效值 ∎ 起始动作电压：开始进入动作状态的电压值
(通常位于mov伏安特性曲线上升至平坦局部的转折处)
∎
〔AVR为荷电率〕
2.无间隙氧化锌避雷器
最大∎持续运行电压：长期运行的最大工频电压有效值
2.无间隙氧化锌避雷器
保护比反映了避雷器保护水平的上下，显然PR越小越好。世 界上最高水平保护比1.55，我国MOA产品保护比已到达1.60左右
∎ 过电压倍数K：保护电压比PR与荷电率AVR之比
从电气设备的保护角度来考虑，希望PR/AVR比值越小越好。 其途径一是降低PR值，二是增加AVR，但必须在伏安曲线上各个 区段的性能参数全面考虑。
选定的的AVR下有规定的运行寿命。
过其使电途压 径其倍一数是耐K降：低保压PR护值电能，压二比力是PR增与提加荷A电高VR率，A，但VR必之但须比在是伏安其曲线保上各护个 性能随之变坏。因此必须保证在 选定的的AVR下有规定的运行寿命。 从电气设备的保护角度来考虑，希望PR/AVR比值越小越好。
氧化锌避雷器试验培训课件
MOA型号
MOA型号（举例）
HY5W-51/134
H: 复合有机物 Y：氧化锌避雷器 5：标称放电电流5kA W：无间隙 51：额定电压51kV 134：标称放电电流下的最 大残压134KV
MOA型号（举例）
Y5WZ-17/45 瓷套、标称放电电流5kA、无间隙、电站型
额定电压17kV、标称放电电流下残压45kV HY5WS2-17/50
避雷器保护水平
雷电冲击保护水平 陡波电流冲击下最大残压除以1.15和雷电冲击最大残压两
值中较大者为避雷器的雷电冲击保护水平 操作冲击保护水平 避雷器的操作冲击保护水平是规定的操作电流冲击下最大
残压
避雷器参数
第三章、I MOA的试验
．
试验目的
（1）避雷器在制造过程中可能存在缺陷而未被检查 出来，如在空气潮湿的时候或季节装配出厂，预先带 进潮气； （2）在运输过程中受损，内部瓷套破裂，并联电阻 震断，外部瓷套碰伤； （3）在运输中受潮，瓷套端部不平，滚压不严，密 封橡胶垫圈老化变硬，瓷套裂纹等原因； （4）并联电阻和阀片在运行中老化； （5）其他劣化。
试验步骤
1、选择绝缘电阻表，按规定35KV及以上避雷器应使用5000V 兆欧表，基座绝缘电阻应使用2500V兆欧表。 2、检查绝缘电阻表。 3、对避雷器停电和放电。 4、对避雷器外观进行检查并清洁表面。 5、接线。 6、测量绝缘电阻。 7、对避雷器进行放电。 8、记录。
危险点分析及控制措施
1、防止高处坠落 人员在拆、接高压引线时，如需登高，必须系好安全带，使用 梯子时必须有人扶持或绑牢。
表 金属氧化物避雷器允许的相间温差及最大工作温升参考值
电压等级 kV
正常热像特征
异常热像特征
避雷器(氧化锌)PPT
1
10
10 2
10 3
10 4 I /A
显然避雷器A的非线性程度好于避雷器B，其保护性能 也优于避雷器B
3.2 金属氧化物避雷器
ZnO避雷器的优点
• • • • 无串联间隙 非线性程度好、保护性能优越 通流容量大 工频续流极小、可忽略不计
容许 最大持 续 运行 电压 10
-5
10
-4
10
-3
10
-2
10
-1
1
10
10
2
10
3
10
4
I /A
1 m A 电流
（雷 电、操 作） 冲击 电流幅 值
额定电压和容许最大持续运行电压为有效值，1mA参考电压常在直流下测得
3.2 金属氧化物避雷器
ZnO避雷器的参数
10kA 下残压 • 压比： 1mA参考电压 • 荷电率： 容许最大持续运行电压 （幅值） 荷电率 1mA参考电压 压比
3.2 金属氧化物避雷器
3.2 金属氧化物避雷器
ZnO阀片
镀铝
上釉
• 在ZnO阀片的侧面上釉是为了防止沿面放电。 • 表面镀铝的的作用是填满表面凹孔、防止电 流在局部过于集中。
3.2 金属氧化物避雷器
ZnO避雷器的结构
上法兰
• ZnO避雷器中起主 要作用的非线性电 阻元件由多片ZnO 阀片堆叠而成，根 据为先进的硅橡胶复 合外套避雷器的简 化结构。
• 压比反映了避雷器伏安特性的非线性程度，压 比越小非线性程度越大、保护性能越好。 • 荷电率反映了长期工作条件下避雷器承担电压 负荷的轻重，荷电率较高时避雷器老化速度加 快。
3.2 金属氧化物避雷器
ZnO避雷器的优劣评判
避雷器(氧化锌)PPT
容许最大持续 运行电压 10
-5
10
-4
10
-3
10
-2
10
-1
1
10
10
2
10
3
10
4
I /A
1 m A电流
（雷电、操作） 冲击电流幅值
额定电压和容许最大持续运行电压为有效值，1mA参考电压常在直流下测得
3.2 金属氧化物避雷器
ZnO避雷器的参数
10kA下残压 • 压比： 1mA参考电压 • 荷电率： 容许最大持续运行电压（幅值） 荷电率 = 1mA参考电压 压比 =
3.2 金属氧化物避雷器
3.2 金属氧化物避雷器
ZnO阀片
镀铝
上釉
• 在ZnO阀片的侧面上釉是为了防止沿面放电。 • 表面镀铝的的作用是填满表面凹孔、防止电 流在局部过于集中。
3.2 金属氧化物避雷器
ZnO避雷器的结构
上法兰
• ZnO避雷器中起主 要作用的非线性电 阻元件由多片ZnO 阀片堆叠而成，根 据电压等级的不同 堆叠层数也不同。 • 图中给出是目前最 为先进的硅橡胶复 合外套避雷器的简 化结构。
• 压比反映了避雷器伏安特性的非线性程度，压 比越小非线性程度越大、保护性能越好。 • 荷电率反映了长期工作条件下避雷器承担电压 负荷的轻重，荷电率较高时避雷器老化速度加 快。
3.2 金属氧化物避雷器
ZnO避雷器的优劣评判
U / kV
B
A
系统相电压
10 -5
10 -4
10-3
10 -2
10 -1
1
避雷器芯体，多片 ZnO阀片堆叠而成
承担外绝 缘，硅橡胶 承担机械负荷， 玻璃钢绝缘套筒
关于氧化锌避雷器及电缆课件
影响及相间干扰的影响。
• 2)可用第一次带电测试代替交接试验，并作为初始值。 • 使用仪器：金属氧化物避雷器测试仪
橡塑绝缘电力电缆线路的试验项目、周期和 标准
电缆主绝缘绝缘电阻 1）交接时 2）耐压试验前 3）必要时 0.6/1kV电缆，用1000V兆欧表 0.6/1kV以上电缆用2500V或5000V兆欧表
• 试验周期 • 1）交接时；2）新投运的35kV及以上者，投运3个月后带电测量一次，以后
每个雷雨季前、后各测量一次；3）必要时 • 标准 • 1）测量运行电压下的全电流、阻性电流或功率损耗，测量值与初始值比较，
不应有明显变化，当阻性电流增加一倍时，必须停电检查
• 2）当阻性电流增加到初始值的150%时，应适当缩短检测周期。 • 注意事项 • 1)测量时应记录环境湿度，相对温度，和运行电压，应注意瓷套表面状况的
关于氧化锌避雷器 及电缆
• 运行电压下的交流泄漏电流 • 试验目的：运行电压下，测量全电流、阻性电流电流可在一定程度上反应 • MOA的运行状况，全电流的变化可反映MOA严重受潮、内部元件接触不良、
• 阀片严重老化，而阻性电流的变化对阀片的初期老化应更为灵敏。如阻性电 流从50μA增大到250μA，全电流增大可能只有百分之几。
220kV 1.7U0 60minLeabharlann 试时：电压等级 试验电压 时间
35kV及以下 1.6U0 5min
110kV 1.36U0 5min
220kV 1.36U0 5min
22.01.2021
电缆主绝缘交流耐压试验
1）交接时
2）新作终端或接头后
3）3-5年
（1）0.1Hz耐压试验（35kV及以下）
交接时：3U0 60min
• 2)可用第一次带电测试代替交接试验，并作为初始值。 • 使用仪器：金属氧化物避雷器测试仪
橡塑绝缘电力电缆线路的试验项目、周期和 标准
电缆主绝缘绝缘电阻 1）交接时 2）耐压试验前 3）必要时 0.6/1kV电缆，用1000V兆欧表 0.6/1kV以上电缆用2500V或5000V兆欧表
• 试验周期 • 1）交接时；2）新投运的35kV及以上者，投运3个月后带电测量一次，以后
每个雷雨季前、后各测量一次；3）必要时 • 标准 • 1）测量运行电压下的全电流、阻性电流或功率损耗，测量值与初始值比较，
不应有明显变化，当阻性电流增加一倍时，必须停电检查
• 2）当阻性电流增加到初始值的150%时，应适当缩短检测周期。 • 注意事项 • 1)测量时应记录环境湿度，相对温度，和运行电压，应注意瓷套表面状况的
关于氧化锌避雷器 及电缆
• 运行电压下的交流泄漏电流 • 试验目的：运行电压下，测量全电流、阻性电流电流可在一定程度上反应 • MOA的运行状况，全电流的变化可反映MOA严重受潮、内部元件接触不良、
• 阀片严重老化，而阻性电流的变化对阀片的初期老化应更为灵敏。如阻性电 流从50μA增大到250μA，全电流增大可能只有百分之几。
220kV 1.7U0 60minLeabharlann 试时：电压等级 试验电压 时间
35kV及以下 1.6U0 5min
110kV 1.36U0 5min
220kV 1.36U0 5min
22.01.2021
电缆主绝缘交流耐压试验
1）交接时
2）新作终端或接头后
3）3-5年
（1）0.1Hz耐压试验（35kV及以下）
交接时：3U0 60min
避雷器讲座PPT课件
不应有明显变化； 试仪
以上新投运
测量值与初始值比较，当 2）AI－ 3，6个月;
阻性电流增加50％时 6100氧化 应该分析原因，加强 锌避雷器 监测、适当缩短检测 泄漏电流 周期；当阻性电流增 分析仪 加1倍时应停电检查
3）每年雷 雨季节前;
4）怀疑有 缺陷时.
17 .
4.1 MOA 试验项目一(续2)
1841－2
20
.
4.1.2 MOA 试验项目举例二
编号及安装位置：500kV平果站2＃主变500kV 试 验时间： 2005年01月29日
温度： 16.8 ℃ 湿度： 68 % 使用仪器：苏州华电ZGS高压直流发生器 仪器
编号：21Ⅲ305006
注意：三节避雷器的U1mA不一样
21 .
4.1.2 MOA 试验项目举例二(续1)
2）每年雷雨 季节前;
3）怀疑有缺 陷时.
加1倍时应停电检查
2)动 作计 数器 检查
充放 灵活动作 电法
计数器检测 仪
1)交接时
2)3年
3)怀疑有缺陷 时
23 .
4.3线路MOA
1) 试验项目同4.1; 2) 第1-6项周期均为必要时; 3) 第7项为新投运后半年内测量一次,运
行一年后每年雷雨季前一次,或必要时.
除以 2 .
13 .
3.1 MOA的特性参数
14 .
3.1 MOA的特性参数
15 .
4.1 MOA 试验项目一(预试和交接)
试验项 方法 要求
仪
目
器
1）绝缘 摇表 1）35kV以上，不低于
兆
电阻 法 2500ΜΩ，5000V兆欧表 ； 欧
测试
