电力系统继电保护问答(十)

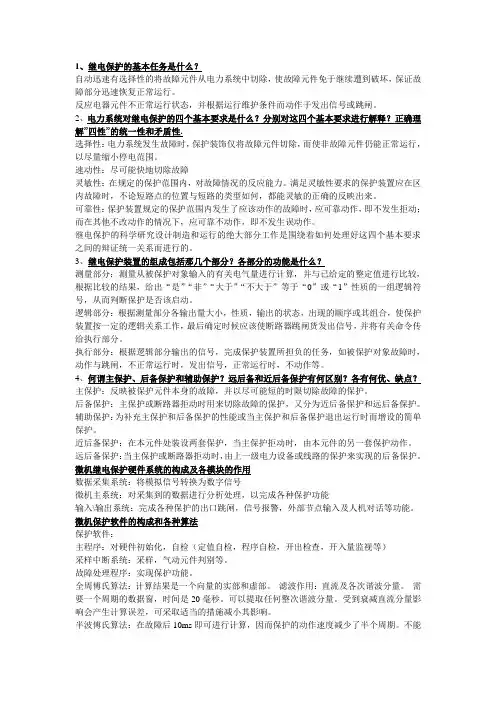

1、继电保护的基本任务是什么？自动迅速有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证故障部分迅速恢复正常运行。

反应电器元件不正常运行状态，并根据运行维护条件而动作于发出信号或跳闸。

2、电力系统对继电保护的四个基本要求是什么？分别对这四个基本要求进行解释？正确理解”四性”的统一性和矛盾性.选择性：电力系统发生故障时，保护装饰仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围。

速动性：尽可能快地切除故障灵敏性：在规定的保护范围内，对故障情况的反应能力。

满足灵敏性要求的保护装置应在区内故障时，不论短路点的位置与短路的类型如何，都能灵敏的正确的反映出来。

可靠性：保护装置规定的保护范围内发生了应该动作的故障时，应可靠动作，即不发生拒动；而在其他不改动作的情况下，应可靠不动作，即不发生误动作。

继电保护的科学研究设计制造和运行的绝大部分工作是围绕着如何处理好这四个基本要求之间的辩证统一关系而进行的。

3、继电保护装置的组成包括那几个部分？各部分的功能是什么？测量部分：测量从被保护对象输入的有关电气量进行计算，并与已给定的整定值进行比较，根据比较的结果，给出“是”“非”“大于”“不大于”等于“0”或“1”性质的一组逻辑符号，从而判断保护是否该启动。

逻辑部分：根据测量部分各输出量大小，性质，输出的状态，出现的顺序或其组合，使保护装置按一定的逻辑关系工作，最后确定时候应该使断路器跳闸货发出信号，并将有关命令传给执行部分。

执行部分：根据逻辑部分输出的信号，完成保护装置所担负的任务，如被保护对象故障时，动作与跳闸，不正常运行时，发出信号，正常运行时，不动作等。

4、何谓主保护、后备保护和辅助保护？远后备和近后备保护有何区别？各有何优、缺点？主保护：反映被保护元件本身的故障，并以尽可能短的时限切除故障的保护。

后备保护：主保护或断路器拒动时用来切除故障的保护，又分为近后备保护和远后备保护。

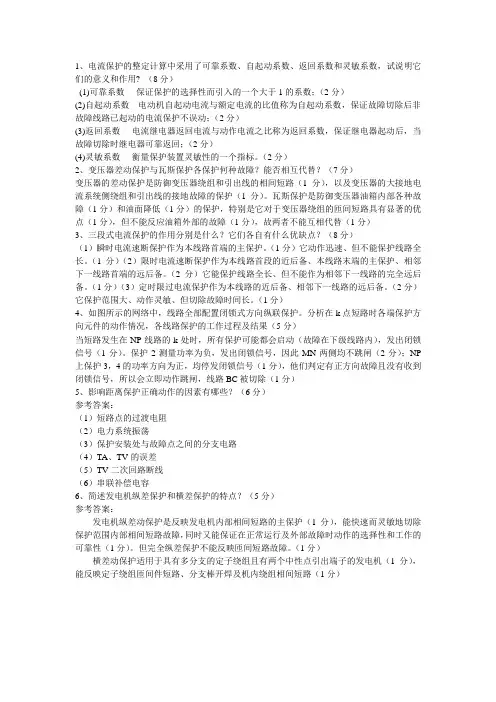

1、电流保护的整定计算中采用了可靠系数、自起动系数、返回系数和灵敏系数，试说明它们的意义和作用? （8分）(1)可靠系数----保证保护的选择性而引入的一个大于1的系数；（2分）(2)自起动系数---电动机自起动电流与额定电流的比值称为自起动系数，保证故障切除后非故障线路已起动的电流保护不误动；（2分）(3)返回系数----电流继电器返回电流与动作电流之比称为返回系数，保证继电器起动后，当故障切除时继电器可靠返回；（2分）(4)灵敏系数----衡量保护装置灵敏性的一个指标。

（2分）2、变压器差动保护与瓦斯保护各保护何种故障？能否相互代替？（7分）变压器的差动保护是防御变压器绕组和引出线的相间短路（1分），以及变压器的大接地电流系统侧绕组和引出线的接地故障的保护（1分）。

瓦斯保护是防御变压器油箱内部各种故障（1分）和油面降低（1分）的保护，特别是它对于变压器绕组的匝间短路具有显著的优点（1分），但不能反应油箱外部的故障（1分），故两者不能互相代替（1分）3、三段式电流保护的作用分别是什么？它们各自有什么优缺点？（8分）（1）瞬时电流速断保护作为本线路首端的主保护。

（1分）它动作迅速、但不能保护线路全长。

（1分）（2）限时电流速断保护作为本线路首段的近后备、本线路末端的主保护、相邻下一线路首端的远后备。

（2分）它能保护线路全长、但不能作为相邻下一线路的完全远后备。

（1分）（3）定时限过电流保护作为本线路的近后备、相邻下一线路的远后备。

（2分）它保护范围大、动作灵敏、但切除故障时间长。

（1分）4、如图所示的网络中，线路全部配置闭锁式方向纵联保护。

分析在k点短路时各端保护方向元件的动作情况，各线路保护的工作过程及结果（5分）当短路发生在NP线路的k处时，所有保护可能都会启动（故障在下级线路内），发出闭锁信号（1分）。

保护2测量功率为负，发出闭锁信号，因此MN两侧均不跳闸（2分）；NP 上保护3，4的功率方向为正，均停发闭锁信号（1分），他们判定有正方向故障且没有收到闭锁信号，所以会立即动作跳闸，线路BC被切除（1分）5、影响距离保护正确动作的因素有哪些？（6分）参考答案：（1）短路点的过渡电阻（2）电力系统振荡（3）保护安装处与故障点之间的分支电路（4）TA、TV的误差（5）TV二次回路断线（6）串联补偿电容6、简述发电机纵差保护和横差保护的特点？（5分）参考答案：发电机纵差动保护是反映发电机内部相间短路的主保护（1分），能快速而灵敏地切除保护范围内部相间短路故障，同时又能保证在正常运行及外部故障时动作的选择性和工作的可靠性（1分）。

一、继电保护基本原理1、作用：反应电力设备的故障或异常工况，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除；或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。

2、原理：电力系统发生故障后，电气量变化的主要特征是：（1）电流增大。

短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。

（2）电压降低。

当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。

（3）测量阻抗发生变化。

测量阻抗即测量点（保护安装处）电压与电流之比值。

正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。

（4）不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。

这些分量在正常运行时是不出现的。

利用以上短路故障时电气量的变化，便可构成各种原理的继电保护。

此外，除了上述反应电气量的保护外，还有反应非电气量的保护。

3、装置要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。

对于作用于继电器跳闸的继电保护，应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。

1）选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。

2）速动性速动性是指继电保护装置应能尽快地切除故障，以减少设备及用户在大电流、低电压运行的时间，降低设备的损坏程度，提高系统并列运行的稳定性。

一般必须快速切除的故障有：(1)使发电厂或重要用户的母线电压低于有效值(一般为0.7倍额定电压)。

(2)大容量的发电机、变压器和电动机内部故障。

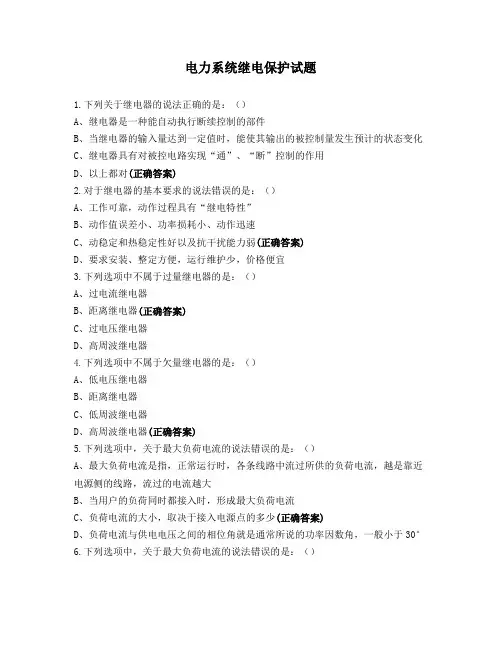

电力系统继电保护试题1.下列关于继电器的说法正确的是：（）A、继电器是一种能自动执行断续控制的部件B、当继电器的输入量达到一定值时，能使其输出的被控制量发生预计的状态变化C、继电器具有对被控电路实现“通”、“断”控制的作用D、以上都对(正确答案)2.对于继电器的基本要求的说法错误的是：（）A、工作可靠，动作过程具有“继电特性”B、动作值误差小、功率损耗小、动作迅速C、动稳定和热稳定性好以及抗干扰能力弱(正确答案)D、要求安装、整定方便，运行维护少，价格便宜3.下列选项中不属于过量继电器的是：（）A、过电流继电器B、距离继电器(正确答案)C、过电压继电器D、高周波继电器4.下列选项中不属于欠量继电器的是：（）A、低电压继电器B、距离继电器C、低周波继电器D、高周波继电器(正确答案)5.下列选项中，关于最大负荷电流的说法错误的是：（）A、最大负荷电流是指，正常运行时，各条线路中流过所供的负荷电流，越是靠近电源侧的线路，流过的电流越大B、当用户的负荷同时都接入时，形成最大负荷电流C、负荷电流的大小，取决于接入电源点的多少(正确答案)D、负荷电流与供电电压之间的相位角就是通常所说的功率因数角，一般小于30°6.下列选项中，关于最大负荷电流的说法错误的是：（）A、最大负荷电流是指，正常运行时，各条线路中流过所供的负荷电流，越是靠近电源侧的线路，流过的电流越大B、当用户的负荷同时都接入时，形成最大负荷电流C、负荷电流的大小，取决于用户负荷接入的多少D、负荷电流与供电电压之间的相位角就是通常所说的功率因数角，一般小于60°(正确答案)7.下列选项中，说法正确的是：（）A、最大运行方式是指系统等值阻抗最大的运行方式B、最大运行方式是指在相同类型的短路电流时，流过保护安装处电流最大的系统运行方式(正确答案)C、最小运行方式是指系统等值阻抗最小的运行方式D、最大运行方式是指在相同类型的短路电流时，流过保护安装处电流最小的系统运行方式8.反应于短路电流幅值增大而瞬时动作的电流保护称为：（）A、电流速断保护(正确答案)B、定时限过电流保护C、限时电流速断保护D、过流Ⅱ段9.下列选项中，对电流速断保护的优缺点表述有误的选项是：（）A、电流速断保护简单可靠B、电流速断保护动作迅速C、电流速断保护能够保护线路的全长(正确答案)D、电流速断保护保护范围受系统方式的影响10.下列选项中，不属于限时电流速断保护的要求的选项是：（）A、限时电流速断保护能够保护到下级线路的全长(正确答案)B、在任何情况下能保护本线路的全长，并且具有足够的灵敏性C、力求具有最小的动作时限D、在下级线路短路时，保证下级保护优先切除故障，满足选择性要求11.下列关于过电流保护的选项中，说法错误的是：（）A、起动电流按照躲开最大负荷电流来整定B、过电流保护就是定时限过电流(正确答案)C、反时限过电流保护属于过电流保护D、当电流的幅值超过最大负荷电流值时，过电流保护启动12.下列关于过电流保护的选项中，说法错误的是：（）A、过电流保护在正常运行时不会启动B、在电网发生故障时，过电流保护能够反应于电流的增大而动作C、过电流保护能够保护本线路的全长D、过电流保护不能保护相邻线路的全长(正确答案)13.下列选项中，对于阶段式电流保护的说法不正确的是：（）A、电流速断保护不能保护线路的全长B、限时电流速断保护不能作为相邻元件后备保护C、过电流保护的动作时间可能较长D、限时电流速断保护和过电流保护构成了线路的主保护(正确答案)14.电流保护的接线方式指保护中电流继电器与()之间的连接方式。

继电保护基本知识问答精选100例目录索引1. 继电保护在电力系统中的任务是什么？2. .继电器一般怎样分类？试分别进行说明。

3．对继电保护装置有哪些基本要求？4．何为继电保护“四统一”原则？5．继电保护“三误”事故指的是什么？6．继电保护现场工作中的习惯性违章的主要表现有哪些？7．10kV 及以下、35kV、110kV 和220kV 设备不停电时的安全距离分别是多少？8．在一次设备运行而停用部分保护进行工作时，应特别注意什么？9．在全部停电或部分停电的电气设备上工作时，保证安全的技术措施有哪些？10．在带电的电流互感器二次回路上工作时，应采取哪些安全措施？11．在带电的电压互感器二次回路上工作时应采取哪些安全措施？12．当测量仪表与保护装置共用电流互感器同一个二次绕组时，应按什么原则接线？13 . 现场工作前应做哪些准备工作？.14．现场进行试验时，接线前应注意什么？15．现场试验工作结束前应做哪些工作？16．现场工作过程中遇到异常情况或断路器跳闸时，应如何处理？17．电压互感器的二次回路为什么必须接地？18．怎样测量一路的二次整体绝缘？19．二次回路通电时，应做好哪些工作？20．在拆动二次线时，应采取哪些措施？21．更改二次回路接线时应注意哪些事项？22．电力电容器为什么要装设失压保护？23．.什么叫定时限过电流保护？24．重合闸重合于永久故障上对电力系统有什么不利影响？25 . 直流正、负极接地对运行有哪些危害？26．查找直流接地的操作步骤是什么？27 . 电力系统振荡和短路的区别是什么？28．什么是主保护、后备保护、辅助保护？29．我国电力系统中中性点接地方式有几种？30．中性点直接接地系统中哪些情况下会产生零序电流和电压？31．何谓三段式电流保护？其各段是怎样获得动作选择性的？32．继电保护装置补充检验可分为哪四种？33．为什么差动保护不能代替瓦斯保护？34．安装及大修后的电力变压器,为什么在正式投入运行前要做冲击合闸试验?冲击几次?35．什么是系统的最大、最小运行方式？36．方向电流保护为什么要采用按相起动，它是怎么接线的？37．对电流电压继电器应进行哪些检验？38．保护装置或继电器应进行那些绝缘实验项目？39．继电保护装置定期检验可分为哪三种？40．继电保护装置的检验一般可分为哪三种？41 .哪些设备由继电保护专业人员维护和检验？42．保护装置应具有哪些抗干扰措施？43．如何检查开入回路与开出回路？44．哪些回路属于连接保护装置的二次回路？45．保护装置本体有哪些抗干扰措施？46．什么叫共模电压、差模电压？47．什么是功率方向继电器的接线方式？对接线方式有什么要求？48．距离保护主要组成元件及其作用是什么？49．接有备用电源自投装置低压起动元件的电压互感器时,应注意什么?50 . 励磁涌流有那些特点？51 . 什么是消弧线圈的欠补偿、全补偿、过补偿？52 . 什么情况下变压器应装设瓦斯保护？53．什么是距离保护的时限特性54．电流互感器二次绕组的接线有那几种方式？55．BCH-2型和BCH-1型差动继电器的特性有什么不同?56．安装或二次回路经变动后,变压器差动保护须做哪些工作后方可正式投运? 57．按继电保护的要求，一般对电流互感器作哪几项试验？58．当电流互感器不满足10%误差时，可采取哪些措施？59．电压互感器在新投接入系统电压以后，应进行哪些检验工作？60．现场如何测定保护装置的动作时间？61．什么是自动重合闸（ARC）？电力系统中为什么采用自动重合闸？62．对自动重合闸装置有哪些基本要求？63．在重合闸装置中有哪些闭锁重合闸的措施？64．什么叫重合闸前加速？65．什么叫重合闸后加速？66．利用电容器放电原理构成的重合闸装置为什么只能重合一次？67．线路的一次重合闸装置，用短路保护触点的方法进行传动试验时，为什么短接的时间不宜过长或过短？68．DH型重合闸继电器运行中指示灯不亮可能是什么原因？与63重69. 在重合闸装置中有那些闭锁重合闸的措施？70．一般哪些保护与自动装置动作后应闭锁重合闸？71．零序电流保护的整定值为什么不需要避开负荷电流？72．电磁型保护的交流电流回路有几种接线方式？73．直流中间继电器的线圈线径及连接方式应符合什么规定？74．过电流保护的整定值为什么要考虑继电器的返回系数？75．保护装置调试的定值依据是什么？要注意些什么？76．新安装的差动保护在投运前应做那些试验？77. 变压器差动保护在什么情况下使用BCH-1型差动继电器？78. 新安装的差动保护在投运前应做那些试验？79. 保护装置调试的定值依据是什么？要注意些什么？80. 试述电磁型继电器的工作原理，按其结构型式可分为哪三种？81．对继电保护及电网安全自动装置试验所用仪表有什么规定？82．应怎样设置继电保护装置试验回路的接地点？83．继电保护装置的外部检查包括哪些内容？84．对中间继电器应进行哪些检验？85．对电流、电压继电器应进行哪些检验？86．对三相自动重合闸继电器应进行哪些检验？87．用一次电流及工作电压进行检验的目的是什么？88．电力系统故障动态记录的主要任务是什么？89．电流互感器的二次负载阻抗如果超过了其容话的二次负载阻抗，为什么准确度就会下降？90．大短路电流接地系统中输电线路接地保护方式主要有哪几种？91. 电压频率变换（VFC）型数据采集系统有哪些优点？92. 在微机继电保护装置的检验中应注意哪些问题？93. 微机继电保护装置的现场检验应包括哪些内容？94．微机保护装置有几种工作状态？并对其做简要说明。

第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

何谓三段式电流保护？其各段是怎样获得动作选择性的？答：由无时限电流速断、限时电流速断与定时限过电流保护组合而构成的一套保护装置，称为三段式电流保护。

无时限电流速断保护是靠动作电流的整定获得选择性；时限电流速断和过电流保护是靠上、下级保护的动作电流和动作时间的配合获得选择性。

2．流电路中，电流的频率、电感的感抗，电容的容抗各为多少？答：在直流电路中，电流的频率为零，电感的感抗为零，电容的容抗为无穷大。

3．用接有备用电源自投装置低压起动元件的电压互感器时,应注意什么?答：应先将自投装置退出运行，然后停无压起动回路的电压互感器，以防自投装置误动作。

4．安装及大修后的电力变压器,为什么在正式投入运行前要做冲击合闸试验?冲击几次?答：新安装及大修后的电力变压器在正式投入运行前一定要做冲击合闸试验，这是为了检验变压器的绝缘强度和机械强度，校验差动保护躲过励磁涌流的性能。

新安装的设备应冲击五次，大修后设备应冲击三次。

5．导体焊接中应留意哪些问题？答：（1）应使用30W 及以下的电烙铁（2）应用镊子夹住所焊的晶体管脚（3）焊接时间不能过长。

6．什么叫重合闸前加速？答：重合闸前加速保护，是当线路上（包括相邻线路）发生故障时，靠近电源侧的保护首先无选择性动作跳闸，而后借助重合闸来纠正，这种方式称为重合闸前加速。

7．BCH-2 型和BCH-1 型差动继电器的特性有什么不同?答：BCH-2 型和BCH-1 型差动继电器中有短路线圈，其避越变压器厉磁涌流的性能优越。

BCH-1 型差动继电器中有制动线圈，对其避越外部故障时不平衡电流的性能优越。

一般采用BCH-2 ，当外部故障电流过大而使保护灵敏度不够时，采用BCH-1 。

8．安装或二次回路经变动后,变压器差动保护须做哪些工作后方可正式投运?答：新安装或二次回路经变动后的差动保护，应在变压器充电时将差动保护投入运行，带负荷前将差动保护停用，带负荷后测量负荷电流相量和继电器的差电压，正确无误后，方可将差动保护正式投入运行。

电力系统继电保护课后习题解析答案(全)--电力系统继电保护是电力系统中非常重要的一部分，它的主要功能是在发生故障时，及时将故障隔离，保护电力系统的安全运行。

以下是一些电力系统继电保护的课后习题解析答案。

1.什么是电力系统继电保护？答：电力系统继电保护是指利用电力系统中的继电器装置，通过电流、电压等参数的变化来检测电力系统中的故障，并采取相应的措施，保护电力系统的安全运行。

2.继电保护系统的基本组成部分有哪些？答：继电保护系统的基本组成部分包括故障检测装置、信号处理装置、动作执行装置和辅助设备。

故障检测装置用于检测电力系统中的故障，信号处理装置用于对检测到的信号进行处理，动作执行装置用于执行保护动作，辅助设备用于提供必要的辅助功能。

3.请简述继电保护的分类方法。

答：继电保护可以按照保护对象的不同来进行分类，主要可以分为发电机保护、变压器保护、线路保护和母线保护等。

此外，根据保护动作的原理和方式，继电保护还可以分为电流保护、电压保护、功率保护等。

4.什么是差动保护？请简述其原理。

答：差动保护是一种常用的继电保护方式，它的原理是通过比较电流的差值来检测电力系统中的故障。

差动保护的基本原理是，通过在电力系统的两个相邻的位置上放置电流互感器，分别测量两个位置上的电流值，并将其进行比较。

如果两个位置上的电流值差异超过设定的阈值，就说明发生了故障，差动保护系统将会执行相应的保护动作。

5.什么是过电流保护？请简述其原理。

答：过电流保护是一种常用的继电保护方式，它的原理是通过检测电力系统中的电流是否超过设定的阈值来判断是否发生故障。

过电流保护的基本原理是，在电力系统的各个位置上放置电流互感器，测量电流的大小，并与设定值进行比较。

如果电流超过设定值，则说明发生了故障，过电流保护系统将会执行相应的保护动作。

6.什么是电压保护？请简述其原理。

答：电压保护是一种常用的继电保护方式，它的原理是通过检测电力系统中的电压是否超过或低于设定的阈值来判断是否发生故障。

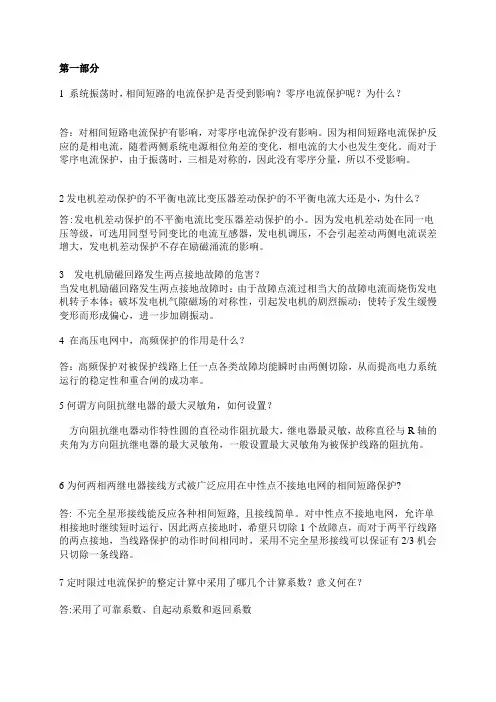

第一部分1 系统振荡时，相间短路的电流保护是否受到影响？零序电流保护呢？为什么？答：对相间短路电流保护有影响，对零序电流保护没有影响。

因为相间短路电流保护反应的是相电流，随着两侧系统电源相位角差的变化，相电流的大小也发生变化。

而对于零序电流保护，由于振荡时，三相是对称的，因此没有零序分量，所以不受影响。

2发电机差动保护的不平衡电流比变压器差动保护的不平衡电流大还是小，为什么？答:发电机差动保护的不平衡电流比变压器差动保护的小。

因为发电机差动处在同一电压等级，可选用同型号同变比的电流互感器，发电机调压，不会引起差动两侧电流误差增大，发电机差动保护不存在励磁涌流的影响。

3 发电机励磁回路发生两点接地故障的危害？当发电机励磁回路发生两点接地故障时：由于故障点流过相当大的故障电流而烧伤发电机转子本体；破坏发电机气隙磁场的对称性，引起发电机的剧烈振动；使转子发生缓慢变形而形成偏心，进一步加剧振动。

4 在高压电网中，高频保护的作用是什么？答：高频保护对被保护线路上任一点各类故障均能瞬时由两侧切除，从而提高电力系统运行的稳定性和重合闸的成功率。

5何谓方向阻抗继电器的最大灵敏角，如何设置？方向阻抗继电器动作特性圆的直径动作阻抗最大，继电器最灵敏，故称直径与R轴的夹角为方向阻抗继电器的最大灵敏角，一般设置最大灵敏角为被保护线路的阻抗角。

6为何两相两继电器接线方式被广泛应用在中性点不接地电网的相间短路保护?答: 不完全星形接线能反应各种相间短路, 且接线简单。

对中性点不接地电网，允许单相接地时继续短时运行，因此两点接地时，希望只切除1个故障点，而对于两平行线路的两点接地，当线路保护的动作时间相同时，采用不完全星形接线可以保证有2/3机会只切除一条线路。

7定时限过电流保护的整定计算中采用了哪几个计算系数？意义何在？答:采用了可靠系数、自起动系数和返回系数(1)可靠系数----保证保护的选择性而引入的一个大于1的系数；(2)自起动系数---电动机自起动电流与额定电流的比值称为自起动系数，保证电动机自起动过程中继电器不会误动(3)返回系数----电流继电器返回电流与动作电流之比称为返回系数，保证当外部故障切除时，非故障线路的过电流保护能可靠返回。

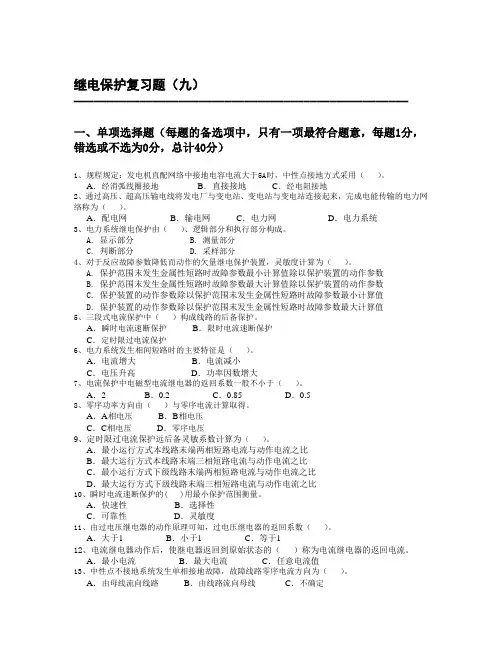

电力系统继电保护复习题（带答案）一、名词解释。

1.P2异常运行状态：电力系统的正常工作遭到破坏但还未形成故障，可继续运行一段时间的这种情况，称为异常运行状态。

2.P2事故：事故是指出现人员伤亡、设备损坏、电能质量下降到不能允许的程度、对用户少供电或停止供电的这些情况。

3.P4主保护：主保护是指当被保护设备故障时，用于快速切除故障的保护。

4. P13电流互感器上标有“5P10”，它表示什么意思？答：5P10：表示电流互感器的复合误差为5%，准确限值系数为10,。

5.P35无时限电流速断保护：对于反应电流的增大而瞬时动作的保护，称为无时限电流速断保护。

6. P36最大运行方式：当等值系统采用某种运行方式，使得发生故障时通过该保护装置的短路电流为最大，此时的运行方式称为系统最大运行方式。

7.P36 最小运行方式：当等值系统采用某种运行方式，使得发生故障时通过该保护装置的短路电流为最小，此时的运行方式称为系统最效运行方式。

8.P39限时速断保护：当被保护线路末端附近短路时，可增加一套带时限的电流速断保护，用以切除无时限电流速断保护范围以外的短路故障，并作为无时限电流速断保护的后备保护，这种带时限的电流速断保护称为限时电流速断保护。

9.P429阶梯时限特性：各保护的动作时限是距电源越远动作时限越小，越靠近电源动作时限越长，好像一个阶梯，故称为阶梯时限特性。

10.P61功率方向继电器的接线方式：功率方向继电器的接线方式是指它与电流互感器及电压互感器的二次绕组之间的连接方式，即Im和Um应该采用什么电流和电压的问题。

11.P88单相式阻抗继电器：单相式阻抗继电器是指只输入一个电压Um（相电压或相间电压）、一个电流Im（相电流或电流差）的阻抗继电器。

12.P94阻抗继电器的接线方式：阻抗继电器的接线方式是指阻抗继电器接入电网电压和电流的方式。

13.P127比率制动特性：比率制动特性是指差动元件动作电流随外部短路电流的增大而自动增大，而且动作电流的增大比最大不平衡电流的增大还要快。

是断晃1、零序电流速断保护的整定原则是什么？答躲过被保护线路末端发生接地短路时流过保护的最大零序电流；当系统采用单相重合闸时，应躲过非全相振荡时出现的最大零序电流.1、零序电流速断保护的整定原则是什么？答躲过被保护线路末端发生接地短路时流过保护的最大零序电流，躲过断路器三相触头不同期合闸所产生的最大零序电流；当系统采用单相重合闸时，应躲过非全相振荡时出现的最大零序电流。

2、方向性电流保护为什么有死区?死区由何决定？如何消除?答：当保护安装处附近发生三相短路时,由于母线电压降低至零，方向元件不动作，方向电流保护也将拒动，出现死区。

死区长短由方向继电器最小动作电压及背后系统阻抗决定。

消除方法常采用记忆回路。

3、何谓功率方向继电器90°接线方式？它有什么优点答:是指在三相对称的情况下，当时，加入继电器的电流如和电压相位相差90°.优点：第一，对各种两相短路都没有死区，因为继电器加入的是非故障的相间电压,其值很高;第二,选择继电器的内角后，对线路上发生的各种故障,都能保证动作的方向性.4、与变压器纵差保护相比，发电机的纵差动保护有何特点？答：与变压器相比，发电机纵差保护不存在不平衡电流大特点，但在发电机中性点及附近发生相间故障时，发电机纵差保护存在有死区，因此，保护存在有如何减小死区提高保护灵敏度的问题45、断流器失灵保护是答案：当故障线路的继电保护动作发出跳闸脉冲后，断路器拒绝动作时，能够以较短的时限切除同一发电厂或变电所内其它有关的断路器，以使停电范围限制为最小的一种更后备保护。

答案:纵连差动保护4、发电机的故障类型。

答案：发电机的故障类型有定子绕组相间短路,定子绕组一相的匝间短路和定子绕组单相接地；转子绕组一点接地或两点接地，转子励磁回路励磁电流消失.5、发电机的不正常运行状态。

答案：由于外部短路电流引起的定子绕组过电流；由于负荷超过发电机额定容量而引起的三相对称过负荷;由于外部不对称短路或不对称负荷而引起的发电机负序电流和过负荷；由于突然甩负荷而引起的定子绕组过电压；由于励磁回路故障或强励时间过长而引起的转子绕组过负荷；由于汽轮机主气门突然关闭而引起的发电机逆功率等10、什么是励磁涌流。

电力系统继电保护题库1.在中性点直接接地电网中发生接地短路时，（b）零序电压最高。

（A）保护安装处（B）接地故障点处（C）变压器接地中性点处（D）系统电源处2.三段式电流保护中灵敏性最好的是（a）。

(A)I段（B）Ⅱ段（C）Ⅲ段（D）灵敏度一样3.三种圆特性的阻抗继电器中，（d）既能测量故障点的远近，又能判别故障方向。

（A）全阻抗继电器（B）方向阻抗继电器（C）偏移特性阻抗继电器（D）三种都不能同时实现4.线路纵联差动保护可作线路全长的（a）保护。

(A)主保护(B)限时速动(C)后备（D）辅助5.由于潜供电流的影响，单相自动重合闸的动作时限比三相自动重合闸的动作时限（a）。

（A）长一些（B）一样长（C）短一些（D）不能确定6.线路两侧的保护装置在发生短路时，其中的一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为（a）。

（A）保护相继动作；（B）保护有死区；（C）保护不正确动作；（D）保护既存在相继动作又存在死区。

7.当系统产生故障时，正确地切断离故障点近来的断路器，是继电保护装置的（b）的体现。

（A）快速性（B）挑选性（C）牢靠性（D）灵敏性8.中性点间接接地系统，最多见的短路故障是（d）。

(A)金属性两相短路(B)三相短路(C)两相接地短路(D)单相接地短路9.装有三相一次自动重合闸装置的线路上，发生永久性故障，断路器切断短路电流的次数是（b）。

（A）一次（B）二次（C）三次（D）五次谜底：B。

留意是切断。

断路器动作的次数是？10.时间继电器在继电保护装置中的作用是（b）。

（A）计较动作工夫（B）树立保护动作延时（C）计算停电时间（D）计算断路器停电时间11.低电压继电器是反映电压（b）。

（A）上升而动作（B）低于整定值而动作（C）为额定值而动作（D）视情况而异的上升或降低而动作12.在电网中装设带有方向元件的过流保护是为了保证动作的（a）。

（A）选择性（B）可靠性（C）灵敏性（D）快速性13.阻抗继电器常用的接线方式除了接线方式外，还有（a）。

77、为什么万用表的电压灵敏度越高(内阻大)，测量电压的误差就越小答：万用表电压灵敏度的意义是指每测量IV电压对应的仪表内阻，如MF-18型万用表为20230~／V。

用万用表电压档测量电压时，是与被测对象并联连接，电压灵敏度高，就是该表测量电压时内阻大，分流作用小，对测量的影响就小，测量结果就准确，反之测量误差就大。

所以，万用表的电压灵敏度越高，测量电压的误差就越小。

78、何谓运行中的电气设备?答：运行中的设备是指全部带有电压或一局部带电及一经操作即带电的电气设备。

79、在带电的保护盘或掌握盘上工作时，要实行什么措施?答：在全部或局部带电的盘上进展工作，应将检修设备与运行设备以明显的标志(如红布帘)隔开，要履行工作票手续和监护制度。

80、继电保护快速切除故障对电力系统有哪些好处?答：快速切除故障的好处有：(1)提高电力系统的稳定性。

(2)电压恢复快，电动机简洁自启动并快速恢复正常，而削减对用户的影响。

(4)短路点易于去游离，提高重合闸的成功率。

(3)减轻电气设备的损坏程度，防止故障进一步扩大。

81、什么叫定时限过电流保护?什么叫反时限过电流保护答：为了实现过电流保护的动作选择性，各保护的动作时间一般按阶梯原则进展整定。

即相邻保护的动作时间，自负荷向电源方向逐级增大，且每套保护的动作时间是恒定不变的，与短路电流的大小无关。

具有这种动作时限特性的过电流保护称为定时限过电流保护。

反时限过电流保护是指动作时间随短路电流的增大而自动减小的保护。

使用在输电线路上的反时限过电流保护，能更快的切除被保护线路首端的故障。

82、何谓系统的最大、最小运行方式?答：在继电保护的整定计算中，一般都要考虑电力系统的最大与最小运行方式。

最大运行方式是指在被保护对象末端短路时，系统的等值阻抗最小，通过保护装置的短路电流为最大的运行方式。

最小的运行方式是指在上述同样的短路状况下，系统等值阻抗最大，通过保护装置的短路电流为最小的运行方式。

电力系统继电保护10问答1．什么是继电保护装置?答：当电力系统中地电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时,能够向运行值班人员及时发出警告信号,或者直接向所控制地断路器发出跳闸命令以终止这些事件发展地一种自动化措施和设备,一般通称为继电保护装置.2．继电保护在电力系统中地任务是什么?答：继电保护地基本任务：(1)当被保护地电力系统元件发生故障时,应该由该元件地继电保护装置迅速准确地给脱离故障元件最近地断路器发出跳闸命令,使故障元件及时从电力系统中断开,以最大限度地减少对电力系统元件本身地损坏,降低对电力系统安全供电地影响,并满足电力系统地某些特定要求(如保持电力系统地暂态稳定性等).(2)反应电气设备地不正常工作情况,并根据不正常工作情况和设备运行维护条件地不同(例如有无经常值班人员)发出信号,以便值班人员进行处理,或由装置自动地进行调整,或将那些继续运行会引起事故地电气设备予以切除.反应不正常工作情况地继电保护装置允许带一定地延时动作.3．简述继电保护地基本原理和构成方式.答：继电保护主要利用电力系统中元件发生短路或异常情况时地电气量(电流、电压、功率、频率等)地变化,构成继电保护动作地原理,也有其他地物理量,如变压器油箱内故障时伴随产生地大量瓦斯和油流速度地增大或油压强度地增高.大多数情况下,不管反应哪种物理量,继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分.4．电力系统对继电保护地基本要求是什么?答：继电保护装置应满足可靠性、选择性、灵敏性和速动性地要求：这四“性”之间紧密联系,既矛盾又统一.(1)可靠性是指保护该动体时应可靠动作.不该动作时应可靠不动作.可靠性是对继电保护装置性能地最根本地要求.(2)选择性是指首先由故障设备或线路本身地保护切除故障,当故障设备或线路本身地保护或断路器拒动时,才允许由相邻设备保护、线路保护或断路器失灵保护切除故障.为保证对相邻设备和线路有配合要求地保护和同一保护内有配合要求地两元件（如启动与跳闸元件或闭锁与动作元件）地选择性,其灵敏系数及动作时间,在一般情况下应相互配合.(3)灵敏性是指在设备或线路地被保护范围内发生金属性短路时,保护装置应具有必要地灵敏系数,各类保护地最小灵敏系数在规程中有具体规定.选择性和灵敏性地要求,通过继电保护地整定实现.(4)速动性是指保护装置应尽快地切除短路故障,其目地是提高系统稳定性,减轻故障设备和线路地损坏程度,缩小故障波及范围,提高自动重合闸和备用电源或备用设备自动投入地效果等.一般从装设速动保护(如高频保护、差动保护)、充分发挥零序接地瞬时段保护及相间速断保护地作用、减少继电器固有动作时间和断路器跳闸时间等方面入手来提高速动性.4．如何保证继电保护地可靠性?答：继电保护地可靠性主要由配置合理、质量和技术性能优良地继电保护装置以及正常地运行维护和管理来保证.任何电力设备(线路、母线、变压器等)都不允许在无继电保护地状态下运行.220kV及以上电网地所有运行设备都必须由两套交、直流输入、输出回路相互独立,并分别控制不同断路器地继电保护装置进行保护.当任一套继电保护装置或任一组断路器拒绝动作时,能由另一套继电保护装置操作另一组断路器切除故障.在所有情况下,要求这购套继电保护装置和断路器所取地直流电源都经由不同地熔断器供电.5．为保证电网继电保护地选择性,上、下级电网继电保护之间逐级配合应满足什么要求？答：上、下级电网(包括同级和上一级及下一级电网)继电保护之间地整定,应遭循逐级配合地原则,满足选样性地要求,即当下一级线路或元件故障时,故障线路或元件地继电保护镇定值必须在灵敏度和动作时间上均与上一级线路或元件地继电保护整定值相互配合,以保证电网发生故障时有选择性地切除故障.6．在哪些情况下允许适当牺牲继电保护部分选择性?答：遇到如下情况时允许适当牺牲继电保护部分选择性：(1)接入供电变压器地终端线路,无论是一台或多台变压器并列运行(包括多处T 接供电变压器或供电线路),都允许线路侧地速动段保护按躲开变压器其他侧母线故障整定.需要时,线路速动段保护可经一短时限动作.(2)对串联供电线路,如果按逐级配合地原则将过分延长电源侧保护地动作时间,则可将容量较小地某些中间变电所按T接变电所或不配合点处理,以减少配合地级数．缩短动作时间.(3)双回线内部保护地配合,可按双回线主保护(例如横联差动保护)动作,或双回线中一回线故障时两侧零序电流(或相电流速断)保护纵续动作地条件考虑；确有困难时,允许双回线中一回线故障时,两回线地延时保护段间有不配合地情况. (4)在构成环网运行地线路中,允许设置预定地一个解列点或一回解列线路.7．为保证灵敏度,接地故障保护最末一段定值应如何整定?答：接地故障保护最末一段(例如零序电流保护IV段),应以适应下述短路点接地电阻值地接地故障为整定条件：220kV线路,100Ω；330kV线路,150Ω, 500kV 线路,300Ω.对应于上述条件,零序电流保护最末一段地动作电流整定值应不大于300A.由线路末端发生高电阻接地故障时,允许由两侧线路继电保护装置纵续动作切除故障.对于110kV线路,考虑到在可能地高电阻接地故障情况下地动作灵敏度要求,其最末一段零序电流保护地电流暂定值一般也不应大于300A(一次值),此时,允许线路两侧零序电流保护纵续动作切除故障.8．系统最长振荡周期一般按多少考虑?答：除了预定解列点外,不允许保护装置在系统振荡时误动作跳闸.如果没有本电网地具体数据,除大区系统间地弱联系联络线外,系统最长振荡周期一般按1．5s 考虑.9．简述220kV及以上电网继电保护整定计算地基本原则和规定.答：(1)对于220kV及以上电压电网地线路继电保护一般都采用近后备原则.当故障元件地一套继电保护装置拒动时,由相互独立地另一套继电保护装置动作切除故障,而当断路器拒绝动作时,启动断路器失灵保护,断开与故障元件相连地所有其他连接电源地断路器.(2)对瞬时动作地保护或保护地瞬时段,其整定值应保证在被保护元件外部故障时,可靠不动作,但单元或线路变压器组(包括一条线路带两台终端变压器)地情况除外.(3)上、下级继电保护地整定,一般应遵循逐级配合地原则,满足选择性地要求.即在下一级元件故障时,故障元件地继电保护必须在灵敏度和动作时间上均能同时与上一级元件地继电保护取得配合,以保证电网发生故障时有选择性地切除故障.(4)继电保护整定汁算应按正常运行方式为依据.所谓正常运行方式是指常见地运行方式和被保护设备相邻地一回线或一个元件检修地正常检修运行方式.对特殊运行方式,可以按专用地运行规程或者依据当时实际情况临时处理.(5)变压器中性点接地运行方式地安排,应尽量保持变电所零序阻抗基本不变.遇到因变压器检修等原因,使变电所地零序阻抗有较大变化地特殊运行方式时,根据当时实际情况临时处理.(6)故障类型地选择以单一设备地常见故障为依据,一般以简单故障讲行保护装置地整定计算.(7)灵敏度校正常运行方式下地不利故障类型进行校验,保护在对侧断路器跳闸前和跳闸后均能满足规定地灵敏度要求.对于纵联保护,在被保护线路末端发生金属性故障时,应有足够地灵敏度(灵敏度应大于2).10．变压器中性点接地方式地安排一般如何考虑?答：变压器中性点接地方式地安排应尽量保持变电所地零序阻抗基本不变.遇到因变压器检修等原因使变电所地零序阻抗有较大变化地特殊运行方式时,应根据规程规定或实际情况临时处理.(1)变电所只有一台变压器,则中性点应直接接地,计算正常保护定值时,可只考虑变压器中性点接地地正常运行方式.当变压器检修时,可作特殊运行方式处理,例如改定值或按规定停用、起用有关保护段.(2)变电所有两台及以上变压器时,应只将一台变压器中性点直接接地运行,当该变压器停运时,将另一台中性点不接地变压器改为直接接地.如果因为某些原因,变电所正常必须有两台变压器中性点直接接地运行,当其中一台中性点直接接地地变压器停运时,若有第三台变压器则将第三台变压器改为中性点直接接地运行.否则,按特殊运行方式处理.(3)双母线运行地变电所有三台及以上变压器时,应按两台变压器中性点直接接地方式运行,并把它们分别接于不同地母线上,当其中一台中性点直接接地变压器停运时、将另一台中性点不接地变压器直接接地.若不能保持不同母线上各有一个接地点时,作为特殊运行方式处理.(4)为了改善保护配合关系,当某一短线路检修停运时,可以用增加中性点接地变压器台数地办法来抵消线路停运对零序电流分配关系产生地影响.(5)自耦变压器和绝缘有要求地变压器中性点必须直接接地运行.。

1．继电保护装置在电力系统中所起的作用是什么？继电保护装置的基本要求是什么？答：2.继电保护装置由哪些部分组成？答：继电保护装置由测量部分、逻辑部分和执行部分组成。

3、何谓电流互感器10％误差特性曲线？答:10％误差曲线是指电流误差10％，角度误差不超过7°时，电流互感器的一次电流倍数和允许负荷阻抗之间的关系曲线。

4.何谓继电器的起动? 何谓继电器的动作?答:继电器的起动部分由正常位置向动作开始运动，使正常位置时的功能产生变化，称为起动。

继电器完成所规定的任务，称为动作。

5、何谓电磁型过电流继电器的动作电流、返回电流及返回系数?答: 使继电器动作的最小电流称为动作电流;使继电器返回的最大电流称为返回电流;返回电流与动作电流之比称为返回系数。

6.何谓电磁型低电压继电器的动作电压、返回电压及返回系数?答: 使继电器返回的最小电压称为返回电压；使继电器动作的最大电压称为动作电压;返回电压与动作电压之比称为返回系数。

7.三段式电流保护的作用分别是什么？它们各自有什么优缺点？答：瞬时电流速断保护作为本线路首端的主保护。

它动作迅速、但不能保护线路全长。

限时电流速断保护作为本线路首段的近后备、本线路末端的主保护、相邻下一线路首端的远后备。

它能保护线路全长、但不能作为相邻下一线路的完全远后备。

定时限过电流保护作为本线路的近后备、相邻下一线路的远后备。

它保护范围大、动作灵敏、但切除故障时间长。

8. 对功率方向继电器的基本要求是什么？答:(1)能正确判断故障方向；(2)动作灵敏；(3)动作迅速。

9．为什么在单侧电源环网或者双（多）侧电源电网中必须装设方向元件？答：在上述电网中，如果不装设方向性元件的话，会存在以下问题：1）Ⅰ、Ⅱ段保护既要躲过正方向故障电流，又要躲过反方向故障电流，整定条件增加，可能导致保护动作值增加，促使保护灵敏度下降；2）Ⅲ段保护根本无法实现。

所以要在单侧电源环网或者双（多）侧电源电网中加装方向元件。

绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。

3、金属性4、输电线路的短路可分为___________、____________两类。

4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。

5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。

6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。

7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。

8、远方跳闸9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。

9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。

10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

11、远后备近后备二、选择题：1、继电保护装置是由______组成的。

(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。

(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。

2、B3、继电器按其结构形式分类，目前主要有______。

(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

电⼒系统继电保护实⽤技术问答电⼒系统继电保护基础知识第⼀章⼀、电⼒系统继基本知识6、我国电⼒系统中中性点接地⽅式有哪⼏种？它们对继电保护的原则要求是什么？答：我国电⼒系统中中性点接地⽅式有三种：①中性点直接接地⽅式；②中性点经消弧线圈接地⽅式；③中性点不接地⽅式。

110kV及以上电⽹的中性点均采⽤第①种接地⽅式。

在这种系统中，发⽣单相接地故障时接地短路电流很⼤，故称其为⼤接地电流系统。

在⼤接地电流系统中发⽣单相接地故障概率较⾼，可占总短路故障的70%左右，因此要求其接地保护能灵敏、可靠、快速地切除接地短路故障，以免危及电⽓设备的安全。

3~35kv电⽹的中性点采⽤第②或③种接地⽅式。

在这种系统中，发⽣单相接地障时接地短路电流很⼩，故称其为⼩接地电流系统。

在⼩接地电流系统中发⽣单相接地故障时，并不破坏系统线电压的对称性，系统还可以继续运⾏1~2h。

同时，绝缘监察装置发出⽆选择信号，可由值班⼈员采取措施加以消除。

只有在特殊情况或电⽹⽐较复杂、接地电流⽐较⼤时，根据技术保安要求，才装设有选择性的接地保护，动作于信号或跳闸。

所以⼩接地电流系统的接地保护带有很⼤的特殊性。

16、⼩接地电流系统中，为什么采⽤中性点经消弧线圈接地？答：中性点⾮直接接地系统发⽣单接地故障时，接地点将通过接地线路对应电压等级电⽹的全部对地电容电流。

如果此电容电流相当⼤，就会在接地点产⽣间歇性电弧，引起过电压，从⽽时⾮故障相对地电压极⼤增加。

在电弧接地过电压作⽤下，可能导致绝缘损坏，造成两点或多点的接地短路，使事故扩⼤。

为此，我国采取的措施是：当各级电压电⽹单相接地故障时，如果接地电容电流超过⼀定数值（35kv电⽹为10A，10kv电⽹为10A，3~6kv 电⽹为30A），就在中性点装设消弧线圈，其⽬地市利⽤消弧线圈的感性电流补偿接地故障时的容性电流，使接地故障电流减少，以致⾃动熄弧，保证继续供电。

17、什么是消弧线圈的⽋补偿、全补偿、过补偿？答：中性点装设消弧线圈的⽬的是利⽤消弧线圈的感性电流补偿接地故障时的容性电流，使接地故障电流减少。
