USB3.0接口引脚定义

USB3.0頭連接器封裝Layout腳定位參考圖：（本公司內部用）1，USB3.0目前是高端高速傳輸接口，當然，向下相容USB2.0。

數據標注常有以下幾種。

（1）USB2.0數據傳輸口常見：[D+，D- ]；[DP，DM]；[DP+，DP-] ；[DP+，DM-] 。

（2）USB3.0數據傳輸口常見：[RXP，RXN，TXP，TXN]；[RXP，RXM，TXP，TXM]；[SSTX+，SSTX-，SSRX+，SSRX-]；[SSTXP，SSTXM，SSRXP，SSRXM]；[SSTXP+，SSTXM-，SSRXP+，SSRXM-]；2，知道了常用的數據標注，加圖片再明就更清楚。

USB3.0迷你口（母座）USB3.0 B口（母座）USB3.0迷你口（母座，USB3.0剛開放市場時用的最多）USB3.0 A口（公座）仅供个人用于学习、研究；不得用于商业用途。

For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文仅供个人用于学习、研究；不得用于商业用途。

For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*USB3.0针脚定义、引脚定义USB3.0将采用一种新的物理层,其中,用两个信道把数据传输(transmission)和确认(acknowledgement)过程分离,因而达到较高的速度.为了取代目前USB所采用的轮流检测(polling)和广播(broadcast)机制,新的规格将采用一种封包路由(packet-routing)技术,并且仅容许终端设备有数据要发送时才进行传输.新的链接标准还将让每一个组件支持多种数据流,并且每一个数据流都能够维持独立的优先级(separate priority levels);该功能可在视讯传输过程中用来终止造成抖动的干扰.数据流的传输机制也使固有的指令队列(native command queuing)成为可能,因而能使硬盘的数据传输优化.Mini USB 3.0有接口将分为A、B两种公口(Plug),而母口(Receptacle)将有B和AB两种,从形状上来看,AB母口可兼容A和B两种公口,同时可以看到,3.0版公口的针脚是9针,而2.0则是5针。

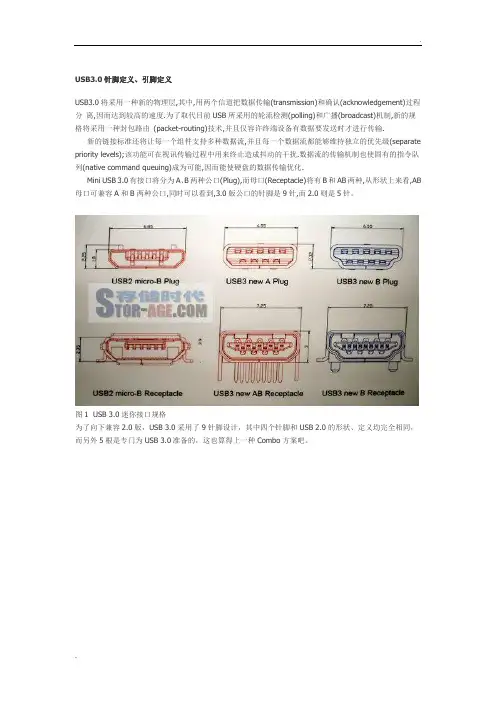

图1 USB 3.0迷你接口规格为了向下兼容2.0版，USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是专门为USB 3.0准备的，这也算得上一种Combo方案吧。

图2标准USB 3.0公口的针脚定义，白色部门是USB 2.0连接专用针脚，而红色部分为USB 3.0专用图3标准USB 3.0母口的针脚定义，紫色针脚为USB 2.0专用，红色为USB 3.0连接专用图4USB 3.0线缆横截面图，如果不算编积（Braid）用线，一共是8根，值得注意的是，在线缆中，USB 2.0和3.0的电源线（Power）是共用的.英特尔(Intel)宣布正与多家业者合作,订定把USB的理论吞吐量提高到4Gbps以上的新一代接口标准,号称传输速率较现有标准10倍.该USB 3.0规格的目标是在应用层提供300Mbytes/seconds 的可用速率,并添加新的服务质量性能,好跟另一种互连接口标准1394(又称为Firewire)相抗衡.创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*。

USB3.0针脚定义、引脚定义USB3.0将采用一种新的物理层,其中,用两个信道把数据传输(transmission)和确认(acknowledgement)过程分离,因而达到较高的速度.为了取代目前USB所采用的轮流检测(polling)和广播(broadcast)机制,新的规格将采用一种封包路由(packet-routing)技术,并且仅容许终端设备有数据要发送时才进行传输.新的链接标准还将让每一个组件支持多种数据流,并且每一个数据流都能够维持独立的优先级(separate priority levels);该功能可在视讯传输过程中用来终止造成抖动的干扰.数据流的传输机制也使固有的指令队列(native command queuing)成为可能,因而能使硬盘的数据传输优化.Mini USB 3.0有接口将分为A、B两种公口(Plug),而母口(Receptacle)将有B和AB两种,从形状上来看,AB 母口可兼容A和B两种公口,同时可以看到,3.0版公口的针脚是9针,而2.0则是5针。

图1 USB 3.0迷你接口规格为了向下兼容2.0版，USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是专门为USB 3.0准备的，这也算得上一种Combo方案吧。

图2标准USB 3.0公口的针脚定义，白色部门是USB 2.0连接专用针脚，而红色部分为USB 3.0专用图3标准USB 3.0母口的针脚定义，紫色针脚为USB 2.0专用，红色为USB 3.0连接专用图4USB 3.0线缆横截面图，如果不算编积（Braid）用线，一共是8根，值得注意的是，在线缆中，USB 2.0和3.0的电源线（Power）是共用的.英特尔(Intel)宣布正与多家业者合作,订定把USB的理论吞吐量提高到4Gbps以上的新一代接口标准,号称传输速率较现有标准10倍.该USB 3.0规格的目标是在应用层提供300Mbytes/seconds的可用速率,并添加新的服务质量性能,好跟另一种互连接口标准1394(又称为Firewire)相抗衡.。

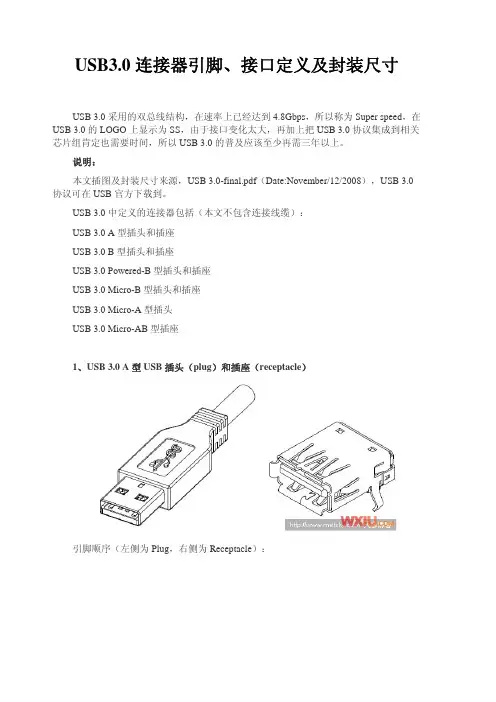

USB 3.0连接器引脚、接口定义及封装尺寸USB 3.0采用的双总线结构，在速率上已经达到4.8Gbps，所以称为Super speed，在USB 3.0的LOGO上显示为SS，由于接口变化太大，再加上把USB 3.0协议集成到相关芯片组肯定也需要时间，所以USB 3.0的普及应该至少再需三年以上。

说明：本文插图及封装尺寸来源，USB 3.0-final.pdf（Date:November/12/2008），USB 3.0协议可在USB官方下载到。

USB 3.0中定义的连接器包括（本文不包含连接线缆）：▪USB 3.0 A型插头和插座▪USB 3.0 B型插头和插座▪USB 3.0 Powered-B型插头和插座▪USB 3.0 Micro-B型插头和插座▪USB 3.0 Micro-A型插头▪USB 3.0 Micro-AB型插座1．USB 3.0 A型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：封装尺寸（单PIN Receptacle）：2、USB 3.0 B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义：封装尺寸（单PIN Receptacle）：3、USB 3.0 Powered-B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：4、USB 3.0 Micro USB插头和插座USB 3.0 Micro USB插头和插座变化相当大，而官方的协议文档中，涉及该部分的插图仍然存在模糊情况，这里不再抓图，前面文章介绍过Micro USB接口主要是用于蜂窝电话和便携设备的，体积相比Mini-USB更小。
