10kV 户外真空断路器交接试验报告
- 格式:doc
- 大小:67.00 KB
- 文档页数:2
工程名称:阳光城假日广场(时代广场)10kV配电工程安装位置: 1AH 出线柜1.铭牌:真空断路器型号VB2 plus-12/T630-25 额定电压(kV) 12额定电流(A) 630 额定频率(Hz) 50操作电压(V) DC 110 额定短路开断电流(kA) 25电机电压(V)DC 110 额定短路持续时间(S) 4 出厂编号C1401539制造厂上海通用电气开关有限公司出厂日期2014年04月2. 分、合闸线圈检查:温度:21℃湿度:50 % 试验日期:2014年10月29日名称合闸分闸线圈电阻(Ω) 57.15 58.93绝缘电阻(MΩ) 36 433.操动机构试验:温度:21℃湿度:50 % 试验日期:2014年10月29日操作类别操作电压(V)操作次数可靠性试验试验结果合、分110%额定操作电压DC121V 3 ------- ----合80%额定操作电压DC88V 3 (80%~110%)Un可靠动作DC88V~121V通过分65%额定操作电压DC71.5V 3 <30%Un可靠不动作DC33V通过合、分、重合100%额定操作电压DC110V 3>65%Un可靠动作DC71.5V通过储能时间3s4.时间测试:温度:21℃湿度:50 % 试验日期:2014年10月29日名称实测值要求A相B相C相合闸时间(ms) 36.2 36.6 36.3 35-70 合闸弹跳时间(ms) 0.6 0.6 0.6 ≦2 分闸时间(ms) 25.2 25.0 25.1 20-50 三相合闸不同期差(ms) 0.4 ≦2 三相分闸不同期差(ms) 0.2 ≦2相 别 A B C 要 求 值 电阻(μΩ)444444≤60μΩ6.绝缘及交流耐压试验: 温度:21℃ 湿度:50 % 试验日期:2014年10月29日 相别 试验项目 绝缘电阻(M ) 试验电压 (kV )试验时间 (S )试验结果试验前 试验后 A相对地 1000 1000 33.660通过断口 1500 1500 B相对地 1000 1500 断口 1000 1500 C 相对地 1000 1500 断口100015007.试验仪器仪表:器具名称 编号检验证编号检验单位有效期高压绝缘电阻测试仪 见检测报告充气式交直流高压试验变压器高压开关综合测试仪 回路电阻测试仪 万用表(可测温度)8.试验结果:合格。
真空断路器实验报告真空断路器实验报告引言真空断路器是一种用于电力系统中保护设备和人员安全的重要装置。
它通过在电路中断开电流,防止过载和短路等故障引发的事故。
本实验旨在探究真空断路器的工作原理和性能,并对其进行性能测试和评估。
一、实验目的本实验的主要目的是:1. 理解真空断路器的工作原理和构造;2. 掌握真空断路器的性能测试方法;3. 评估真空断路器的性能指标。
二、实验器材和方法1. 实验器材:a) 真空断路器;b) 电源供应器;c) 电流表和电压表;d) 计时器;e) 试验电路。
2. 实验方法:a) 按照实验电路连接真空断路器、电源供应器和测量仪器;b) 调节电源供应器的输出电压和电流,使其满足实验要求;c) 测量真空断路器的动作时间和动作电流,并记录数据;d) 分析实验结果,评估真空断路器的性能。
三、实验过程1. 准备工作:a) 检查实验器材的连接是否正确;b) 确保实验环境安全。
2. 实验步骤:a) 调节电源供应器的输出电压和电流,使其达到实验要求;b) 打开电源供应器,通电;c) 通过电流表和电压表测量真空断路器的动作时间和动作电流,并记录数据;d) 关闭电源供应器,断电。
3. 数据记录:| 实验条件 | 动作时间(ms) | 动作电流(A) ||----------|--------------|--------------|| 条件1 | 10.5 | 20.3 || 条件2 | 12.1 | 18.7 || 条件3 | 11.8 | 19.5 |四、实验结果与分析根据实验数据,可以得出以下结论:1. 随着电流的增加,真空断路器的动作时间略有增加,但变化不大;2. 在相同电流条件下,真空断路器的动作时间相对稳定。
根据以上结论,可以评估真空断路器的性能:1. 动作时间稳定性良好,能够快速断开电路,保护设备和人员安全;2. 在不同电流条件下,真空断路器的性能表现稳定,具有较高的可靠性。
五、实验结论通过本实验,我们对真空断路器的工作原理和性能有了更深入的了解。
试验报告
报告名称:10KV电气设备交接试验委托单位:
报告编号:
报告页数:
审核:
报告日期:
公司
10KV户内真空断路器试验性质:交接试验人员:
温度:℃湿度:
试验结论:合格试验日期:
设备编号:试验地点:
设备型号:制造日期:
电压等级: 10KV 制造厂名:
出厂编号:装置地点:
一、绝缘电阻MΩ
二、主回路电阻uΩ
三、交流耐压KV
四、备注
10KV干式变压器试验性质:交接试验人员:
温度:℃湿度:
试验结论:合格试验日期:
设备编号:试验地点:
设备型号:制造日期:
电压等级: 10KV 制造厂名:
出厂编号:装置地点:
组别:阻抗:
一、绝缘电阻:MΩ
二、直流电阻Ω
三、变比误差(%)
四、交流耐压
10KV电力电缆试验性质:交接试验人员:
温度:℃湿度:
试验结论:合格试验日期:
设备编号:试验地点:
电缆型号:制造日期:
电压等级: 10KV 制造厂名:
电缆长度:装置地点:
一、线芯绝缘电阻(GΩ)
接地电阻测量记录
试验性质:交接试验人员:
温度:℃湿度:% 试验结论:合格试验日期:
电压等级: 10KV 试验地点:
一、电阻(Ω)
10KV氧化锌避雷器
试验性质交接试验人员
温度℃湿度% 试验结论合格试验日期
设备编号试验地点
设备型号制造日期
电压等级10KV 制造厂名
出厂编号装置地点
一、绝缘电阻(MΩ)
二、1mA参考直流电压(KV)
三、75%U1mA电流(μA)
四、备注。
湖南鸿昌电力工程建设有限责任公司二〇一四年八月十六日
精心整理
精心整理
精心整理
目录
前言 (Ⅱ)
10kV 配电室2#变压器出线柜真空断路器试验报告 (3)
10kV 配电室2#变压器出线柜上隔离开关试验报告 (16)
精心整理
精心整理
前言
1、试验目的
通过此次试验,按照《GB50150-2006 电气装置安装工程电气设备交接试验标准》及《DL/T995-2006 继电保护和电网安全自动装置
DL/T474.5-2006 现场绝缘试验实施导则避雷器试验
DL/T474.6-2006 现场绝缘试验实施导则变压器操作感应耐压试验DL/T995-2006 继电保护和电网安全自动装置检验规程
精心整理
GB/T7261-2008 继电保护和安全自动装置基本试验方法10kV 配电室2#变压器出线柜真空断路器试验报告
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理
精心整理。
户外真空断路器试验报
告
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
户外真空断路器试验报告
用户名称中铁十五局集团有限公司(无城镇凌庄
村西河大桥左侧用电)试验日期2015-08-11
型号ZW32-12F/630户外高压断路器电压12KV 天气晴温度30℃试验性质交接生产厂家:上海巨控电力编号:
一、技术要求:
标准Α相Β相C相触头开距
9±1mm
触头超行程
3±1mm
合闸时间
5≈50ms
分闸时间
≦100ms
三相同期
≦2ms
回路电阻
≦150μΩ807980耐压试验
KV42
断口耐压
KV42
检验标准根据国际GB50150—2006标准检测
结论合格
试验负责人:唐权试验人员:余光明、沈海军
编制人:唐权校核:马志亮审核:。

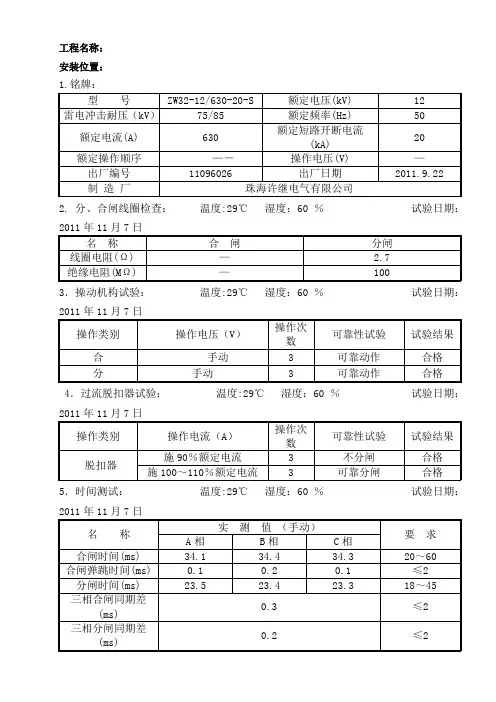

工程名称:
安装位置:
1.铭牌:
2. 分、合闸线圈检查:温度:29℃湿度:60 %试验日期:2011年11月7日
3.操动机构试验:温度:29℃湿度:60 %试验日期:2011年11月7日
4.过流脱扣器试验:温度:29℃湿度:60 %试验日期:2011年11月7日
5.时间测试:温度:29℃湿度:60 %试验日期:2011年11月7日
6.断口接触电阻测试: 温度:29℃湿度:60 %试验日期:2011年11月7日
最新范本,供参考!
7.绝缘及交流耐压试验: 温度:29℃湿度:60 %试验日期:2011年11月7日
8.试验仪器仪表:
9.试验结果: 合格
备注:1.(出厂CT配比:200/5、400/5、600/5;现场实用:600/5)
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注,我们将会做得更好】
最新范本,供参考!。
电气调试报告
日期:2016年03月
工程名称:****工程
设备名称:真空开关、隔离刀闸、10kV电缆
调试类别:交接
试验负责人:施**
试验人员:吴**、王**等
调试工作内容
一、试验仪器:绝缘电阻兆欧表(ZC11D-10)
高压交流发生器(YDQ5kV/50kV)
导电回路电阻测试仪(FNFL)
二、调试设备名称:真空开关、隔离刀闸、10kV电缆
三、调试具体项目:
隔离刀闸:绝缘电阻、回路电阻、耐压
真空开关:绝缘电阻、回路电阻、耐压
10kV电缆:绝缘电阻、耐压;
四、调试发现问题及处理情况
隔离刀闸试验报告
一、离开关接触电阻(仪器:回路电阻测试仪 HNHL)
二、绝缘电阻及交流耐压试验(仪器:ZC11D-1型摇表,充气试验变压器YDQ5KVA/50KV)
测试员:吴**、王** 试验负责人:施**
一、绝缘电阻测试(仪器:ZC11D-10型2500V摇表)
二、回路电阻测试(仪器:回路电阻测试仪HNHL)
三、交流耐压试验(仪器:充气式试验变压器YDQ5KV A/50KV)
四、结论:合格
测试员:吴**、王** 试验负责人:施**
电缆试验报告
一、试验对象:10KV交联电缆,电缆截面为3×300mm2,长度为220 m,
(10kV***分支线#1塔至110kV***分支线#2塔)。
二、试验日期: 2016-03-29 , 20℃, 30%
三、试验结果:
1、相序检查:正确
2、绝缘电阻试验:
3、交流耐压:
四、结论:试验结果符合广电生部〔2005〕117号文要求.
测试员: 王**、吴** 试验负责人:施**。
10kV户外高压隔离开关试验报告doc根据您提供的文件名,试验报告的主题为“10kV户外高压隔离开关试验”。
下方将提供1200字以上的试验报告范例:试验报告主题:10kV户外高压隔离开关试验摘要:本次试验旨在对10kV户外高压隔离开关进行功能和性能的全面测试和评估。
试验包括了常规试验和特殊试验两部分,结果表明,该高压隔离开关满足设计要求,具备较好的安全性和可靠性。
一、引言高压隔离开关是电力系统中重要的设备之一,用于断开电路或隔离设备,确保设备和操作人员的安全。
为了验证该高压隔离开关的性能和功能,本次试验进行了常规试验和特殊试验,通过实际数据和现场操作,对其进行了全面的评估。
二、试验目的1.验证高压隔离开关的开断能力和闭合能力;2.评估高压隔离开关的环境适应能力;3.检测高压隔离开关的遥信状态和操作响应时间。
三、试验内容与方法1.高压隔离开关的开断和闭合能力试验:在不同负载条件下,测试高压隔离开关的开断和闭合过程,记录其动作时间和接触电阻变化。
2.高压隔离开关的环境试验:将高压隔离开关暴露在严寒环境和高温环境下,观察其工作状态和温度变化。
3.高压隔离开关的遥信状态和操作响应时间:通过遥控系统对高压隔离开关进行操作,记录其状态变化和响应时间。
四、试验结果与分析1.高压隔离开关的开断和闭合能力良好,满足设计要求。
在不同负载条件下,开断时间固定在理想范围内,并且接触电阻变化不大。
2.高压隔离开关的环境适应能力较好。
在严寒环境和高温环境下,高压隔离开关能正常运行,工作状态稳定,无明显温度异常。
3.高压隔离开关的遥信状态和操作响应时间较快。
通过遥控系统进行操作时,高压隔离开关能迅速响应,其状态变化与遥控信号同步。
五、结论经过全面的试验和评估,我们认为该10kV户外高压隔离开关具备较好的安全性和可靠性,满足设计要求和运行需要。
它的开断和闭合能力稳定,环境适应能力强,遥信状态和操作响应时间快。
在实际运行环境中,该高压隔离开关将发挥重要作用,确保电力系统的稳定运行。
江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: 10kV备用0011.绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4.操作机构测量5.动特性测量6.交流耐压试验7.试验结论:合格验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人:试验人员:试验日期:2013.4 试验性质:交接试验江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: 10kV备用0021.绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4.操作机构测量5.动特性测量6.交流耐压试验7.试验结论:合格验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人:试验人员:试验日期:2013.4 试验性质:交接试验江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: 10kV飞线0031.绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4.操作机构测量5.动特性测量6.交流耐压试验7.试验结论:合格验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人:试验人员:试验日期:2013.4 试验性质:交接试验江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: 10kV清线0041.绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4.操作机构测量5.动特性测量6.交流耐压试验7.试验结论:合格验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人:试验人员:试验日期:2013.4 试验性质:交接试验江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: 10kV高线0051.绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4.操作机构测量5.动特性测量6.交流耐压试验7.试验结论:合格验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人:试验人员:试验日期:2013.4 试验性质:交接试验江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: 10kV麻线0061.绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4.操作机构测量5.动特性测量6.交流耐压试验7.试验结论:合格验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人:试验人员:试验日期:2013.4 试验性质:交接试验江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: 10kV #1电容器0611.绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4.操作机构测量5.动特性测量6.交流耐压试验7.试验结论:合格验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人:试验人员:试验日期:2013.4 试验性质:交接试验江南能源供应XX公司电气试验报告隔离(刀闸)车试验报告安装位置: 35kV场变电站运行编号: 10kV分段隔离01011.绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4.交流耐压试验5.试验结论:合格验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人:试验人员:试验日期:2013.4 试验性质:交接试验江南能源供应XX公司电气试验报告熔断器手车试验报告安装位置: 35kV场变电站运行编号: 10kV 1段PT05141.绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4.交流耐压试验5.试验结论:合格验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人:试验人员:试验日期:2013.4 试验性质:交接试验江南能源供应XX公司电气试验报告真空断路器试验报告安装位置: 35kV场变电站运行编号: #1主变0111.绝缘电阻测量2. 开关回路电阻测量3. 分、合闸线圈直流电阻测量4.操作机构测量5.动特性测量6.交流耐压试验7.试验结论:合格验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人:试验人员:试验日期:2013.4 试验性质:交接试验。
Q/GZDW贵州电网公司企业标准Q/GZDW XXXX-200910kV真空断路器交接试验作业指导书范本2009-**-** 实施2009-**-** 发布贵州电网公司发布冃|J R为使工作或作业活动有章可循,使工作(作业)安全风险和过程控制规范化,保证全过程安全和质量,根据南方电网公司生[2008119号关于印发《作业指导书编写导则》的通知要求,贵州电网公司组织编写了《1 OkV真空断路器交接试验作业指导书范本》,本范本用于指导和规范贵州电网公司系统编写10kV真空断路器交接试验作业指导书,同时作为相关专业人员学习与培训资料。
本范本由贵州电网公司生产技术部提出、归口。
本范本主要编写单位:贵阳供电局本范本主要编写人:何愈杰本范木主要审核人:孙建江田维国丁恒洪陈忠雷赖罗彬朱宇本范本通过贵州电网公司标准化委员会批准,自颁布之FI起实施。
执行中的问题和意见,请及吋向贵州电网公司生产技术部反馈。
刖吕 (I)1范围 (1)2规范性引用文件 (1)3支持文件 (1)4术语和定义 (1)5安全及预控措施 (1)6作业准备 (2)6. 1人员要求 (2)6. 2交接试验工器具准备 (2)7作业周期 (3)8工期定额 (3)9设备主要参数 (3)10作业流程 (4)11作业项目、工艺要求、质量标准 (4)12作业中可能出现的主要异常现象及对策 (5)13作业后的验收和交接 (6)14附录 (6)能性。
ISO 14001-1996 ISO 9000-2000 ISO 9001-2000 GBAT 1.1-2000 GB/T 28001-2001 GB 50150-2006 DL 408-1991 DL/T 600-2001Q / CSG 1 0004-200410kV 真空断路器交接试验作业指导书范本1范围本范本适用于贵州电网公司lOkv 真空断路器交接试验工作。
2规范性引用文件下列标准、规程及技术资料所包含的条文,通过在本范木中引用,而构成为作业导则的 条文。
