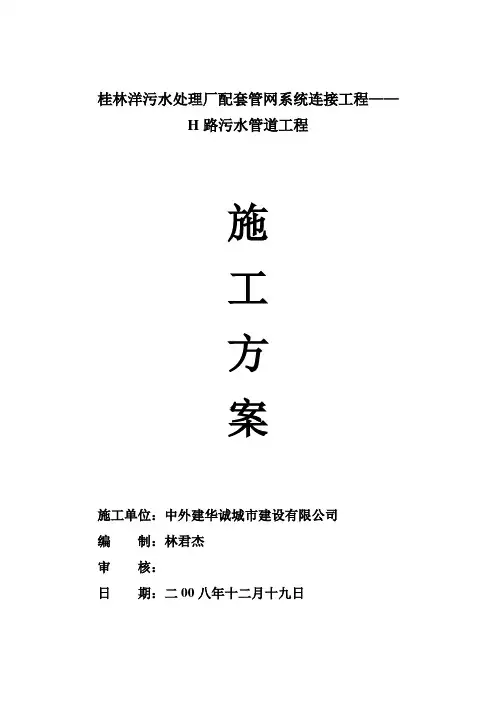

桂林洋污水处理厂配套管网系统连接工程——H路污水管道工程施工方案施工单位：中外建华诚都市建设有限公司编制：林君杰审核：日期：二00八年十二月十九日目录一、编制依据二、H路污水管道工程概况：三、施工方案部署：（一）、组织机构（二）、施工步骤和工序的程序安排1、第一步骤工程安排2、第二步骤工程安排（三）、施工前的预备工作1、技术预备2、机械设备预备3、材料预备四、要紧施工工艺及流程（一）、工程测量1、污水工程系统操纵测量2、管道中线定位3、管道施工中的高程操纵测量（二）、污水工程1、污水工程施工艺流程2、施工前预备工作3、污管道测量放样工艺流程4、沟槽开挖施工工艺流程5、基础施工工艺流程6、污水管道施工工艺流程7、检查井施工工艺流程8、闭立试验工艺流程9、沟槽回填工艺流程10、施工技措施11、沿途污水预留支管的施工程序和措施（1）、它的施工程序（2）、施工措施五、土方调运六、质量保证打算和质量措施（一）、质量保证（二）、质量保证操纵流程图（三）、工程项目质量保证措施（四）、质量治理制度（五）、质量保证总体措施1、施工预备过程的质量操纵2、施工过程中的质量操纵（六）、具体质量保证措施（1）、沟槽开挖（2）、管道铺设（3）、管道接口（4）、检查井施工（5）、沟槽回填土七、工程进度保证措施1、组织措施2、技术措施3、机械设备措施八、安全施工保证措施1、建立安全九、安全施工保证措施1、建立安全治理目标2、建立安全保证体系（安全治理体系图）3、坚持管生产必管安全的原则4、落实以企业安全产责任为主体的安全生产治理措施5、加强现场治理6、安全资料治理十、文明施工目标1、建立文明施工治理机械2、现场文明施工治理制度3、文明施工检查措施十一、成本操纵体系及措施十二、环境爱护措施附：图表1、沟槽开挖断面图图表2、进度打算表桂林洋污水处理厂配套管网系统连接工程——H路污水管道工程施工方案一、编制依据本施工组织设计的编制，是依照海口市市政工程设计院的设计的桂林洋污水处理厂配套管网—系统连接工程—H路污水治理工程施工图纸上的讲明及各项工程的确良施工要求和规范等条款内容而制定的。
二、工程概况桂林洋污水处理厂配套管网工程共分为三部分：第一部分灵桂路段上连接工业、生活区、滨海旅游区污水主干管及提升泵站；第二部分管道清淤及修复；第三部分为工业、生活区，滨海旅游区内部没有完善接通的管道进行修建接通。
本次工程为第三部分中的一处污水管道工程。
其牵连接了工业区内的现状管道至北第三者部分已设计的AK段管道WA9污水检查井相贯穿，其总长759.48m，设计管径为di600～di800；该工程管道的走向呈南北；设置在H路路中，西侧是工厂区，东侧是居民区，故在沿途两侧要增设18处污水预留检查井和预留管道（di300：179.5m，di400：70.5m，di500：2m，）其中还要修复H路面（包括路基、垫层及砼路面等）。
由于该项目的特点是任务重，时刻紧，一定要在春节前将工业区的污水排放到污水处理厂，因此该项目分两步进行施工；第一步在春节前是先将主干管道（包括）污水检查井等，路基回填及路基垫层（碎石层）铺设完成；第二步是在春节后（二月三日开始）把污水预留管道、污水预留井、路基水稳层及砼路面等工程项目完成。
三、施工部署：（一）、组织机构：采纳项目法施工，选配高素养的项目班子和作业人员，项目组织结构。
具体各岗位名单如下：项目经理：韩利群项目现场总指挥负责人：吴来弟项目副经理：胡育敏安全治理负责人：邓其真项目总工程师：林君杰安全员：林国英测量员：陈荣贵资料员：卓雪琴施工员：肖仁海机械治理员：李梁雄质检员：陈显孟材料员：林书俊（二）、施工步骤和工序的程序安排：先污水干管施工→路基施工→预留支管施工→后恢复砼路面施工；1、第一步骤：2008年12月18日至2009年1月22日完成污水干管道（760m），污水检查井（Ф1500）21座，回填压实路基及铺设级配碎石层等工序施工；2、第二步骤：2009年2月3日至2009年2月26日完成路基垫层，砼路面、预留污水支管预留检查井等工序施工。
以上各工序的具体时刻安排详见：附表一（桂林洋污水处理厂配套管网——系统连接工程（H路）施工进度打算表）（三）、施工前的预备工作：1、技术预备（1）熟悉设计图纸及设计文件要做好技术交底工作；（2）实地察看沿途施工场地状况，摸清其他单位的地下管线走向及深度的具体情况，在施工时作出相应的爱护措施；（3）测量放线，定出污水管沟的轴线位置及检查井的位置，依照设计图纸上要求，放出污水管沟的宽度，复检起点原污水管道的流水面标高是否与设计高程相符，如现状标高与原测量图不符，必须及时通知业主监理及设计院，确认后（4）沿途要布置好测量标高操纵点，以便开挖沟槽时好对沟槽底标高进行跟踪监控，以防超挖。
2、机械设备预备：依照沟槽开挖的情况,对机械设备的使用进行了有序、合理的安排。
要紧设备如下：3、材料预备：（1）施工用水：分不在材料加工场内打Ф80口径深50米的水井，安装2.2KW的水泵抽水送至搅拌站的蓄水池内备用。
（2）用电依照施工现场的实际情况，请业主协助按就近解决的原则分不多点报装接电使用。
假如报装时刻不同意（时刻长），该段的施工用拟定柴油发电机发电供给，其发电机动率为200KW。
（3）准材料及其他工程量的材料预备；该段路的污水管道要紧工程量、及管材用表（4）劳动力预备：请详下表沟槽开挖劳动力安排数量表四、要紧施工工艺及流程：（一）、工程测量1、污水工程系统操纵测量施工测量分成三段单独进行，布设三段独立的施工操纵导线，导线沿管线方向布设，导线点布设在临近管道的主点处（管道的起点、终点及转折点）。
实施测量时，按三线导线技术要求操纵精度，并经平差计算后规化改正导线点到实际位置，构成现场平面操纵导线。
导线点均埋设永久标志，施工中还应及时检测导线点精度。
2、管道中线定位管道中线定位采纳极坐标法，在管道主点附近的导线精制点上架设全站仪测设附近的主点，其测角精度采纳30”，量距精度为1/5000，并分不计算测设点位误差，容允差为30mm，用木桩定主点后，必须进行检查测量，实测各转折点的夹角，同时应大量相邻主点的距离，相对误差均不能超限。
3、管道施工中的高程操纵测量为了便于管道施工时引测的检查高程，沿管线方向敷设临时水准点，并与规划部门提供的高程操纵点（至少两个）联测，构成符合水准路线，精度按等水准操纵。
临时水准点选在管线主点附近的建筑物或构造物上，并应定时进行操纵测量。
（二）、污水工程1、污水工程施工艺流程污水工程施工工艺流程：2、施工前有预备工作：组织机械人员检修好机械设备，确保工程顺利进行，另外必须复测、校对，如发觉有与设计图纸不相符合时，应及时与建设方联系进行调整。
3、污水管道测量放样工艺流程4、沟槽开挖施工工艺流程5、基础施工工艺流程6、污水管道施工工艺流程7、检查井施工工艺流程8、闭水试验工艺流程9、沟槽回填砂施工工艺流程10、施工技术措施：由于该污水管道是设置在H路路中，且路面宽只有7m，路两侧有椰子树，沟槽的开挖面受到限制，为了保障两侧椰子树免受到损坏和安全开挖沟槽，我部依照设计图纸上的要求和作法，制定出该段污水管道的沟槽开挖的方法是：分层、分段循序渐进（从HK0+000开始）格式进行各道工序有步骤的施工。
具体的施工情况如下：1、我们以两座污水检查井之间作为一段施工面有程序的向前推进：依照设计边坡坡度开挖第一层沟槽（H=1.6M）土方→测量人员测出污水管道轴线及直槽槽底的施工宽度位置（划好打桩施工线）→打桩机械进场施工打钢槽板（采纳正反扣形、国标重型20cm式）桩→挖掘机进场施工开挖直槽内的土方，假如有软基的情况，要加铺木麻黄桩排（由三根一组钉成排铺垫，尾径Ф10=5m）作为垫层承重，以便机械和运输车辆操作及行驶→复检沟槽底标高→工人依照标高进行平坦沟槽底基，同时做好两侧明沟排水→按标高铺筑沟槽底砂垫层→用机械配合工人安置（灌HDPEdi600双壁波浪管→砌筑污水检查井→回填直槽沟砂层，水振捣）同时用机械起吊钢槽桩→分层回填面层沟槽土层至原路床面（按25～30cm一层厚度回填碾压）→铺筑20cm厚级杨碎石层碾压密实→恢复路两侧的雨水沟→该段工序施工完成后紧接下一段的各工序施工。
2、由于该项目是任务重、时刻紧、污水管道又设置在H路路中。
为了尽快恢复通车，直槽部分的沟槽回填采取全部灌砂层施工；3、由于该地区地下水位较高，必须做好明沟排水工作（派工人专职清理两侧明沟，让明沟内的地下水顺流到设置的集水坑，依照现场实际情况每隔30m安置一处尺寸0.8×0.8×0.8m，用钢丝网围护的集水坑）昼夜不停的用Ф100潜水泵将沟槽水抽干，确保干槽施工。
4、在开挖直槽沟槽土方时，当挖进2米长沟槽时就立即对直槽钢槽桩进行横支撑防护（采纳两道横支撑），然后再接着向前开挖；5、当安置HDPE双壁波浪管施工时，如横支撑有阻碍的地点就把拆除，安置管到位就立立即拆除的横支撑恢复支撑，防止直槽桩要动出危险；6、HDPE双壁波浪管安置以位后，立即用砂袋将管两侧固定牢固，防止车回填时管轴发生偏移，同时每隔3m有砂袋压在管顶部位预防管浮力；7、沟槽开挖时，挖机挖至槽底标高约高15cm时，恢复管道中轴桩，测设槽底边桩。
使桩顶高度与砂层高度与砂层高相符或在桩上刻划出砂层面标高，用桩顶标高返砂层的厚度。
若基底有异样或与设计要求不相符时，报请监理工程师和设计代表，待批复后再进行施工；8、在开挖沟槽时，遇到其他单位地下埋设管线及设施的地段首先与有关单位联系派人员到现场值班，然后施工人员现场指挥挖机细心开挖面层土方（离埋设管线顶40cm左右就停止机械开挖），靠近管线的左右及下层的土方采取人力挖机械配合将挖掉管线部位的沟槽土方挖运掉，接着就立即按照值班人员要求对管线及设施加以防护（采纳20cm重型钢槽架支护每个支架需要5根6米，2根2米钢槽加10米钢筋组成）；9、在HK0+636至HK0+670地段由于靠近灵桂路边和灌溉渠沟槽边比较深（平均有5米深），必须采取两级平台方式进行支护施工，故该段的方法及措施如下：（1）、在这段污水管沟轴线左右10m处用砂包把灌溉水渠围堰砂堤（且砂尺寸 1.2米厚2.75高，长（渠宽）3米，用彩条布铺垫在堤外围隔挡防止渠中水渗漏），为了让渠中水正常流通使用，故在这段污水管沟施工期间，采纳Ф100潜水泵安置在上游堤内，将水抽调到下游渠中去，因此必须在施工期间昼夜不停抽调水；（2）、为了防止渠道和路基塌陷，在该地段靠近第一层台阶沟槽两侧坡脚再加打一排钢槽桩（反扣形密排重型6米长20）进行防护。
（3）、这段污水管沟的工作程序为：围堰及抽调水→开挖第一台阶沟槽土方包拆除渠道→打边坡钢槽桩和直槽钢槽桩→开挖第一台阶沟槽内土方（采纳两台挖机接力调运土方）→每进挖2米就立即进行横撑支护→整修沟槽底槽→铺筑河砂层→安置HDPEdi600双壁波浪管→及时回填管槽砂层（至渠道底层）→恢复该段灌溉渠道（渠基底采纳手扶打夯机进行夯密实，才进行砌筑渠道）；10、在HK0+740至HK0+760地段施工时的方法及措施：因为该段沟槽挖深在7米左右，属深基坑开挖，应按AK段支护方案执行施工（采纳分段分层进行防护）。
